BRUGSANVISNING RC 1 Professional BOSCH

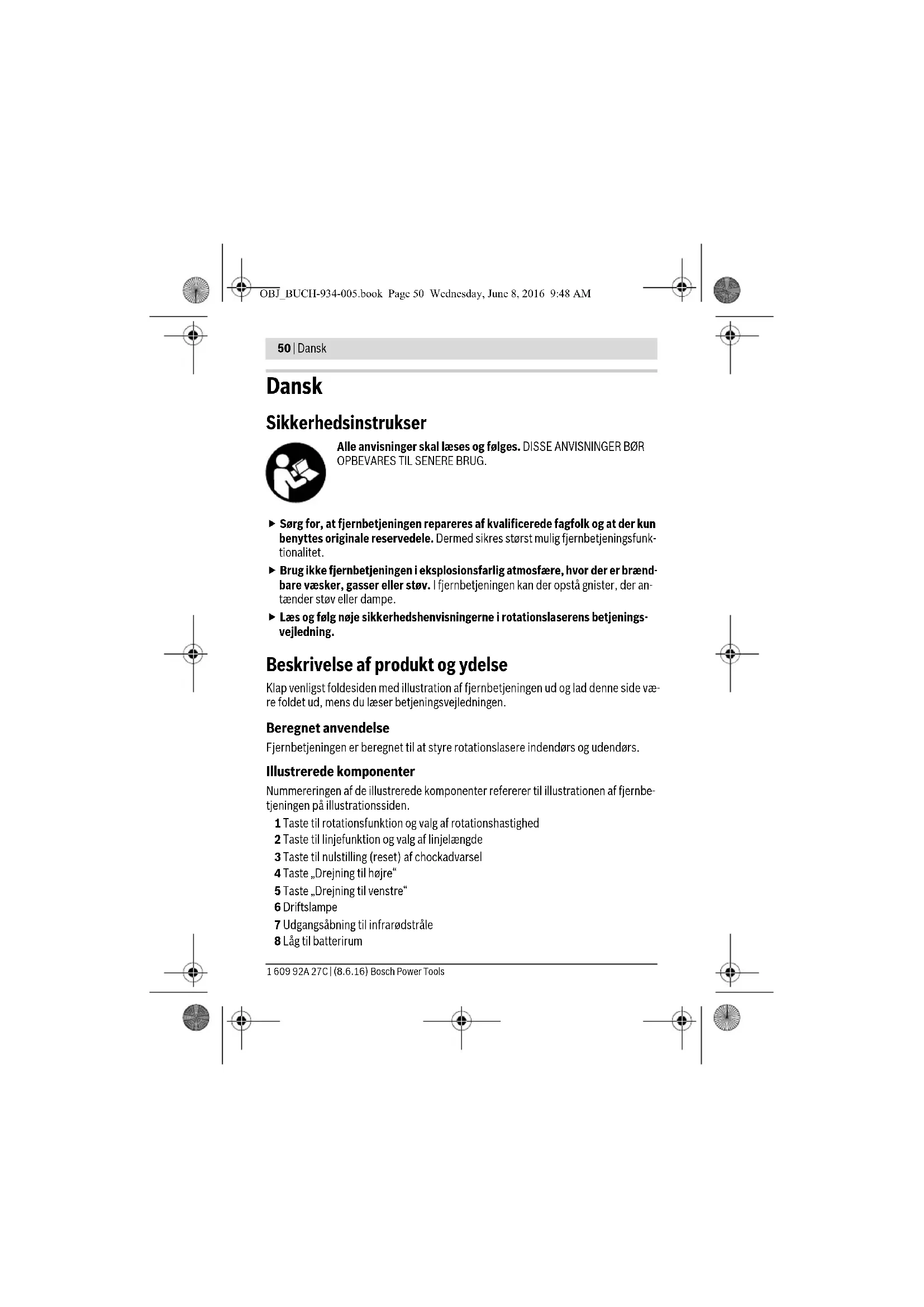

1) Arbejdsområdet kan blive mindre, hvis forholdene er ufordelagtige (f.eks. direkte solstråler).

Din fjernbetjening identificeres entydigt vha. serienummeret 10 på typeskiltet. OBJ_BUCH-934-005.book Page 51 Wednesday, June 8, 2016 9:48 AM52 | Dansk 1 609 92A 27C | (8.6.16) Bosch Power Tools Opstil rotationslaseren på en sådan måde, at fjernbetjeningens signaler i direkte ret- ning når en af modtagelinserne på rotationslaser (se rotationslaserens betjeningsvej- ledning). Kan fjernbetjeningen ikke rettes direkte på en modtagelinse, forringes ar- bejdsområdet. Ved signalets refleksioner (f.eks. på vægge) kan rækkevidden også forbedres igen ved indirekte signal. Når der trykkes på en taste på fjernbetjeningen, gør en lysende driftslampe 6 op- mærksom på, at der er blevet sendt et signal. Det er ikke muligt at tænde/slukke for rotationslaseren med fjernbetjeningen. Funktioner Detaljerede informationer vedr. rotationslaserens funktioner findes i rotationslase- rens betjeningsvejledning. Rotationsfunktion (150/300/600 min

Funktionen for tasten rotationsdrift 1 på fjernbetjeningen er identisk med funktionen på rotationslaseren. Hver gang rotationslaseren tændes, befinder den sig i rotationsdrift med gennemsnit- lig rotationshastighed. Der skiftes fra linje- til rotationsdrift ved at trykke på tasten til rotationsdrift 1. Rotati- onsdriften starter med gennemsnitlig rotationshastighed. Rotationshastighede ændres ved at trykke på tasten til rotationsdrift 1 igen, indtil den ønskede hastighed er nået. Linjedrift, punktdrift (10°/25°/50°, 0°) Funktionen for tasten linjedrift 2 på fjernbetjeningen er identisk med funktionen på rotationslaseren. Der skiftes til linjedrift hhv. punktdrift ved at trykke på tasten til linjedrift 2. Rotations- laseren skifter til linjedrift med den mindste åbningsvinkel. Åbningsvinklen ændres ved at trykke på tasten til linjedrift 2. Åbningsvinklen forstør- res i to trin, samtidigt øges rotationshastigheden ved hvert trin. Tredje gang der tryk- kes på tasten til linjedrift 2, skifter rotationslaseren efter kort eftersvingning til punkt- drift. Med et fornyet tryk på tasten 2 føres tilbage til linjedriften med den mindste åbningsvinkel. Bemærk: Trægheden gør, at laseren svinger en smule ud over laserlinjens endepunk- ter. OBJ_BUCH-934-005.book Page 52 Wednesday, June 8, 2016 9:48 AMDansk | 53 Bosch Power Tools 1 609 92A 27C | (8.6.16) Drejning af laserlinje/laserpunkt hhv. rotationsniveau (se Fig. A) Drejning af laserlinje/laserpunkt hhv. rotationsniveau er kun mulig med fjernbetjenin- gen. Ved vandret position af rotationslaseren kan laserlinjen (ved linjedrift) hhv. laser- punkt (ved punktdrift) positioneres i laserens rotationsniveau. En drejning på 360° er mulig. Tryk til højredrejning på tasten 4, til venstredrejning på tasten 5. Ved rotationsdrift har trykning på tasterne ingen virkning. Ved lodret position af rotationslaseren kan laserpunkt, laserlinje eller rotationsni- veau drejes omkring den lodrette aksel. Drejningen er kun mulig i selvnivelleringsom- rådet (5° til venstre højre eller venstre). Tryk til højredrejning på tasten 4, til venstredrejning på tasten 5. Reset chockadvarselsfunktion Rotationslaseren er udstyret med en chockadvarselsfunktion, der forhindrer nivelle- ring på ændret højde og dermed højdefejl, hvis positionen ændres hhv. rotationslase- ren udsættes for rystelser eller undergrunden udsættes for vibrationer. Det er kun muligt at tænde og slukke for chockadvarselsfunktionen på rotationslase- ren. Blev chockadvarselsfunktionen udløst, kan den startes igen vha. fjernbetjenin- gen. Efter udløsning af chockadvarselsfunktionen stoppes laserens rotation på rotations- laseren, laseren blinker, nivelleringsvisningen slukker og chockadvarselsvisningen blinker rød. Den aktuelle driftsform gemmes. Tryk ved udløst chockadvarsel på tasten reset chockadvarsel 3. Chockadvarselsfunk- tionen startes på ny, og rotationslaseren starter nivelleringen. Så snart rotationslase- ren er nivelleret (nivelleringsvisningen på rotationslaseren lyser hele tiden grøn), starter den i den gemlte driftsform. Kontroller nu laserstrålens højde i et reference- punkt, og korriger i givet fald højden. Eksempel på arbejde Rotationsniveau drejes ved lodret position (se Fig. B) Den lodrette laserlinje eller rotationsniveauet positioneres i et referencepunkt ved at stille rotationslaseren lodret og indstille laserlinjen hhv. rotationsniveauet groft på re- ferencepunktet. Til nøjagtig positionering på referencepunktet trykkes på tasten 4 (drejning til højre) eller 5 (drejning til venstre). OBJ_BUCH-934-005.book Page 53 Wednesday, June 8, 2016 9:48 AM54 | Dansk 1 609 92A 27C | (8.6.16) Bosch Power Tools Vedligeholdelse og service Vedligeholdelse og rengøring Hold fjernbetjeningen ren. Dyp ikke fjernbetjeningen i vand eller andre væsker. Tør snavs af værktøjet med en fugtig, blød klud. Anvend ikke rengørings- eller opløs- ningsmidler. Skulle fjernbetjeningen trods omhyggelig fabrikation og kontrol engang holde op at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elek- troværktøj. Forsøg ikke at åbne fjernbetjeningen selv. Det 10-cifrede typenummer på fjernbetjeningens typeskilt skal altid angives ved fore- spørgsler og bestilling af reservedele. Kundeservice og brugerrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit pro- dukt samt reservedele. Eksplosionstegninger og informationer om reservedele findes også under: www.bosch-pt.com Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparati- ons ordre. Tlf. Service Center: 44898855 Fax: [phone] E-Mail: [e-mail] Bortskaffelse Fjernbetjening, tilbehør og emballage skal genbruges på en miljøvenlig måde. Smid ikke fjernbetjeninger og akkuer/batterier ud sammen med det almindelige hus- holdningsaffald! OBJ_BUCH-934-005.book Page 54 Wednesday, June 8, 2016 9:48 AMSvenska | 55 Bosch Power Tools 1 609 92A 27C | (8.6.16) Gælder kun i EU-lande: Iht. det europæiske direktiv 2012/19/EU skal kasseret elektro- værktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter. Ret til ændringer forbeholdes. Svenska Säkerhetsanvisningar Läs noga alla anvisningar och beakta dem. TA VÄL VARA PÅ ANVIS- NINGARNA. Låt endast kvalificerad fackpersonal reparera fjärrkontrollen med originalre- servdelar. Detta garanterar att fjärrkontrollens funktionalitet upprätthålls. Använd inte fjärrkontrollen i explosionsfarlig omgivning med brännbara väts- kor, gaser eller damm. I fjärrkontrollen kan gnistor uppstå som antänder dammet eller ångorna. Läs och följ noggrant säkerhetsanvisningarna i rotationslaserns bruksanvis- ning. Produkt- och kapacitetsbeskrivning Öppna sidan med fjärrkontrollens illustrationer och håll sidan öppen när du läser bruksanvisningen. Ändamålsenlig användning Fjärrkontrollen är avsedd för styrningen av rotationslasern inomhus och utomhus. Illustrerade komponenter Numreringen av komponenterna hänvisar till fjärrkontrollens illustration på bildsidan. 1 Knapp för rotationsfunktion och val av rotationshastighet 2 Knapp för linjefunktion och val av linjelängd OBJ_BUCH-934-005.book Page 55 Wednesday, June 8, 2016 9:48 AM56 | Svenska 1 609 92A 27C | (8.6.16) Bosch Power Tools 3 Återställningsknapp för chockvarning 4 Knapp ”Vrid medurs” 5 Knapp ”Vrid moturs” 6 Driftsindikering 7 Utloppsöppning för den infraröda strålen 8 Batterifackets lock 9 Spärr på batterifackets lock 10 Serienummer I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. Tekniska data Montage Insättning och byte av batterier För fjärrkontrollen rekommenderar vi alkali-mangan-batterier. Öppna batterifackets lock 8 genom att trycka spärren 9 i pilens riktning och sedan ta bort batterifackets lock. Sätt i det medföljande batteriet. Kontrollera att polerna är korrekta enligt figuren i batterifacket. Ta ut batteriet ur fjärrkontrollen om den inte används under en längre tid. Bat- teriet kan korrodera eller självurladdas under en längre tids lagring. Drift Driftstart Skydda fjärrkontrollen mot väta och direkt solljus. Fjärrkontroll RC 1 Produktnummer 3 601 K69 900 Arbetsområde
