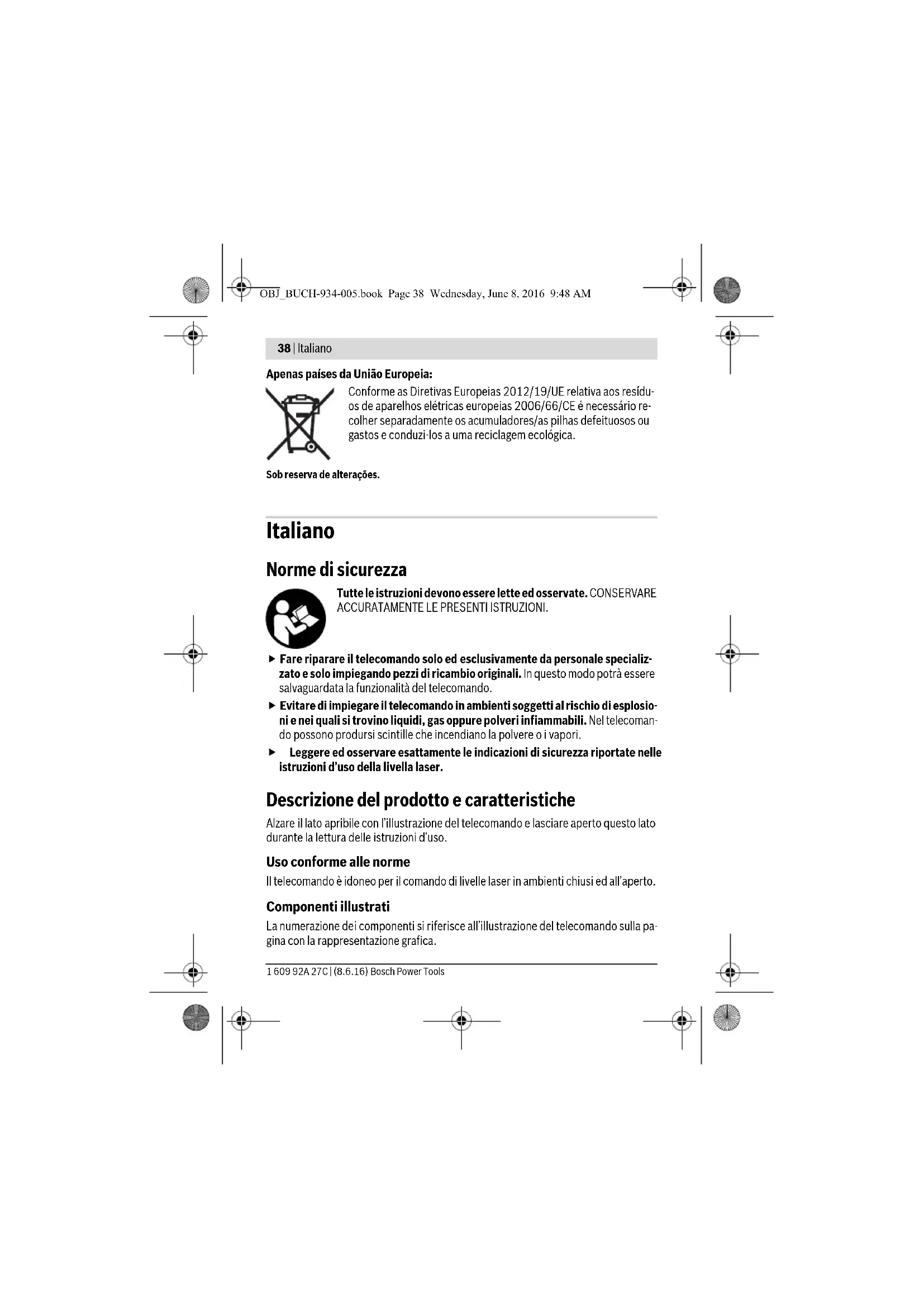

Notice BOSCH RC 1 Professional - page 38
38 / 210
Scelga la sua lingua e fornisca la sua email: le invieremo una versione tradotta specificamente.
Tipo di prodotto Telecomando a infrarossi per laser rotativo
Marca Bosch
Modello RC 1 Professional
Numero articolo 3 601 K69 900
Portata 30 m
Peso (secondo procedura EPTA 01:2014) 0,07 kg
Alimentazione 1 batteria alcalina 1,5 V LR06 (AA)
Temperatura di esercizio da -10 °C a +50 °C
Temperatura di stoccaggio da -20 °C a +70 °C
Funzioni principali Modalità rotazione (150/300/600 giri/min), modalità tracciamento linee (10°/25°/50°, 0°), rotazione oraria/antioraria, allarme antiurto e reset
Elementi di comando Tasti modalità rotazione, modalità tracciamento, allarme, rotazione oraria, rotazione antioraria, spia di funzionamento
Uso conforme Controllo di laser rotativi in interni ed esterni
Manutenzione e pulizia Panno morbido e umido, niente detergenti né solventi, non immergere
Sicurezza Non utilizzare in atmosfera esplosiva, riparazione da personale qualificato con pezzi originali
Pezzi di ricambio Disponibili tramite www.bosch-pt.com, indicare il numero articolo
Garanzia e servizio Servizio post-vendita autorizzato Bosch

Domande frequenti - RC 1 Professional BOSCH

Come accendere il telecomando RC 1?
Il telecomando si accende automaticamente quando viene inserita una batteria. Non c'è interruttore on/off. Premere un tasto per emettere un segnale, la spia si accende.
Quale batteria usare?
Utilizzare una batteria alcalina al manganese da 1,5 V LR06 (AA). Inserirla rispettando la polarità indicata nel vano.
Qual è la portata del telecomando?
La portata è di 30 m in condizioni normali. Può essere ridotta in caso di esposizione diretta al sole o di ostacoli.
Come pulire il telecomando?
Pulirlo con un panno morbido e umido. Non utilizzare detergenti o solventi. Non immergerlo in acqua.
Posso usare il telecomando in atmosfera esplosiva?
No. Non utilizzarlo in presenza di liquidi infiammabili, gas o polveri, poiché può produrre scintille.
Come cambiare la batteria?
Premere il dispositivo di blocco (9) per aprire il coperchio del vano batteria (8). Sostituire la batteria rispettando la polarità. Richiudere il coperchio.
Cosa fare se il telecomando non funziona più?
Verificare la batteria e la sua polarità. Se il problema persiste, contattare un servizio post-vendita autorizzato Bosch. Non smontare l'apparecchio da soli.
Come resettare l'allarme antiurto?
Premere il tasto Allarme antiurto (3) dopo l'attivazione. Il laser rotativo si riallinea e riprende la modalità memorizzata.
Posso usare il telecomando per accendere/spegnere il laser?
No, l'accensione/spegnimento del laser rotativo avviene solo sull'apparecchio stesso. Il telecomando consente di cambiare le modalità e la rotazione.
Dove trovare il numero di serie?
Il numero di serie (10) si trova sulla targhetta del telecomando. È necessario per gli ordini di pezzi di ricambio.

Domande degli utenti su RC 1 Professional BOSCH

0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.

Fai una nuova domanda su questo apparecchio

L'email rimane privata: viene utilizzata solo per avvisarti se qualcuno risponde alla tua domanda.

Ancora nessuna domanda. Sii il primo a farne una.

Scarica le istruzioni per il tuo Telecomando in formato PDF gratuitamente! Trova il tuo manuale RC 1 Professional - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. RC 1 Professional del marchio BOSCH.

MANUALE UTENTE RC 1 Professional BOSCH

it Istruzioni originali

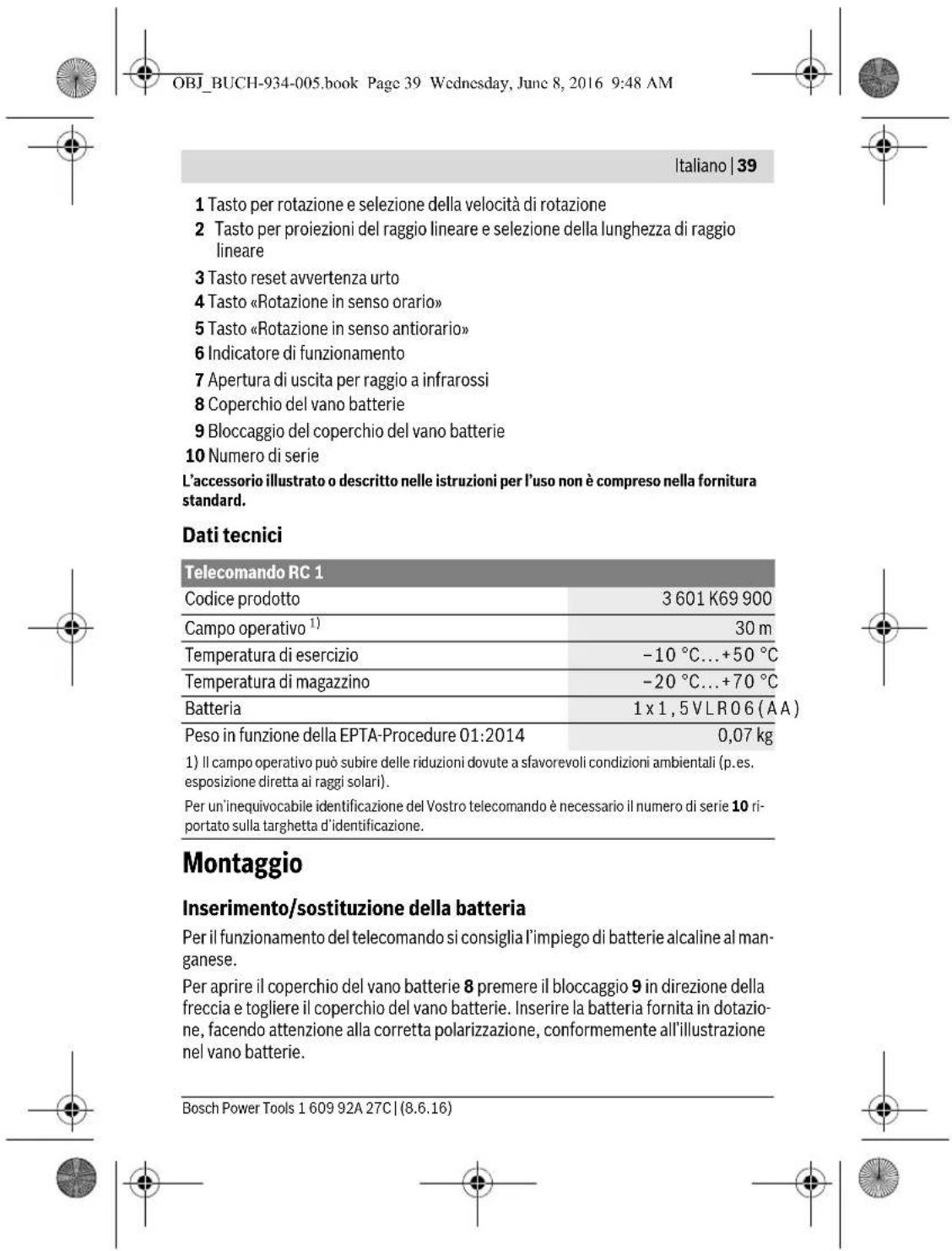

OBJ_BUCH-934-005.book Page 39 Wednesday, June 8, 2016 9:48 AM |Italiano | 39 1 Tasto per rotazione e selezione della velocità di rotazione 2 Tasto per proiezioni del raggio lineare e selezione della lunghezza di raggio lineare 3 Tasto reset avvertenza urto 4 Tasto «Rotazione in senso orario» 5 Tasto «Rotazione in senso antiorario» 6 Indicatore di funzionamento 7 Apertura di uscita per raggio a infrarossi 8 Coperchio del vano batterie 9 Bloccaggio del coperchio del vano batterie 10 Numero di serie L'accessorio illustrato o descritto nelle istruzioni per l'uso non è compreso nella fornitura standard. Dati tecnici Telecomando RC 1 Codice prodotto 3 601 K69 900 Campo operativo¹) 30 m Temperatura di esercizio -10 °C...+50 °C Temperatura di magazzino -20 °C...+70 °C Batteria 1 x 1,5 VLR06 (AA) Peso in funzione della EPTA-Procedure 01:2014 0,07 kg 1) Il campo operativo può subire delle riduzioni dovute a sfavorevoli condizioni ambientali (p.es. esposizione diretta ai raggi solari). Per un'inequivocabile identificazione del Vostro telecomando è necessario il numero di serie 10 riportato sulla targhetta d'identificazione. Montaggio Inserimento/sostituzione della batteria Per il funzionamento del telecomando si consiglia l'impiego di batterie alcaline al manganese. Per aprire il coperchio del vano batterie 8 premere il bloccaggio 9 in direzione della freccia e togliere il coperchio del vano batterie. Inserire la batteria fornita in dotazione, facendo attenzione alla corretta polarizzazione, conformemente all'illustrazione nel vano batterie. Bosch Power Tools 1 609 92A 27C | (8.6.16)

Italiano | 39

1 Tasto per rotazione e selezione della velocità di rotazione
2 Tasto per proiezioni del raggio lineare e selezione della lunghezza di raggio lineare
3 Tasto reset avvertenza urto
4 Tasto «Rotazione in senso orario»
5 Tasto «Rotazione in senso antiorario»
6 Indicatore di funzionamento
7 Apertura di uscita per raggio a infrarossi
8 Coperchio del vano batterie
9 Bloccaggio del coperchio del vano batterie
10 Numero di serie

L'accessorio illustrato o descritto nelle istruzioni per l'uso non è compreso nella fornitura standard.

Dati tecnici

Telecomando RC 1
Codice prodotto3 601 K69 900
Campo operativo1)30 m
Temperatura di esercizio-10 °C...+50 °C
Temperatura di magazzino-20 °C...+70 °C
Batteria1 x 1, 5 V L R 0 6 (AA)
Peso in funzione della EPTA-Procedure 01:20140,07 kg

1) Il campo operativo può subire delle riduzioni dovute a sfavorevoli condizioni ambientali (p. es. esposizione diretta ai raggi solari).

Per un'inequivocabile identificazione del Vostro telecomando è necessario il numero di serie 10 riportato sulla targhetta d'identificazione.

Montaggio

Inserimento/sostituzione della batteria

Per il funzionamento del telecomando si consiglia l'impiego di batterie alcaline al manganese.

Per aprire il coperchio del vano batterie 8 premere il bloccaggio 9 in direzione della freccia e togliere il coperchio del vano batterie. Inserire la batteria fornita in dotazione, facendo attenzione alla corretta polarizzazione, conformemente all'illustrazione nel vano batterie.

Bosch Power Tools 1 609 92A 27C | (8.6.16)

BOSCH RC 1 Professional - Inserimento/sostituzione della batteria - 1

BOSCH RC 1 Professional - Inserimento/sostituzione della batteria - 2

BOSCH RC 1 Professional - Inserimento/sostituzione della batteria - 3

BOSCH RC 1 Professional - Inserimento/sostituzione della batteria - 4

BOSCH RC 1 Professional - Inserimento/sostituzione della batteria - 5

BOSCH RC 1 Professional - Inserimento/sostituzione della batteria - 6

BOSCH RC 1 Professional - Inserimento/sostituzione della batteria - 7

BOSCH RC 1 Professional - Inserimento/sostituzione della batteria - 8

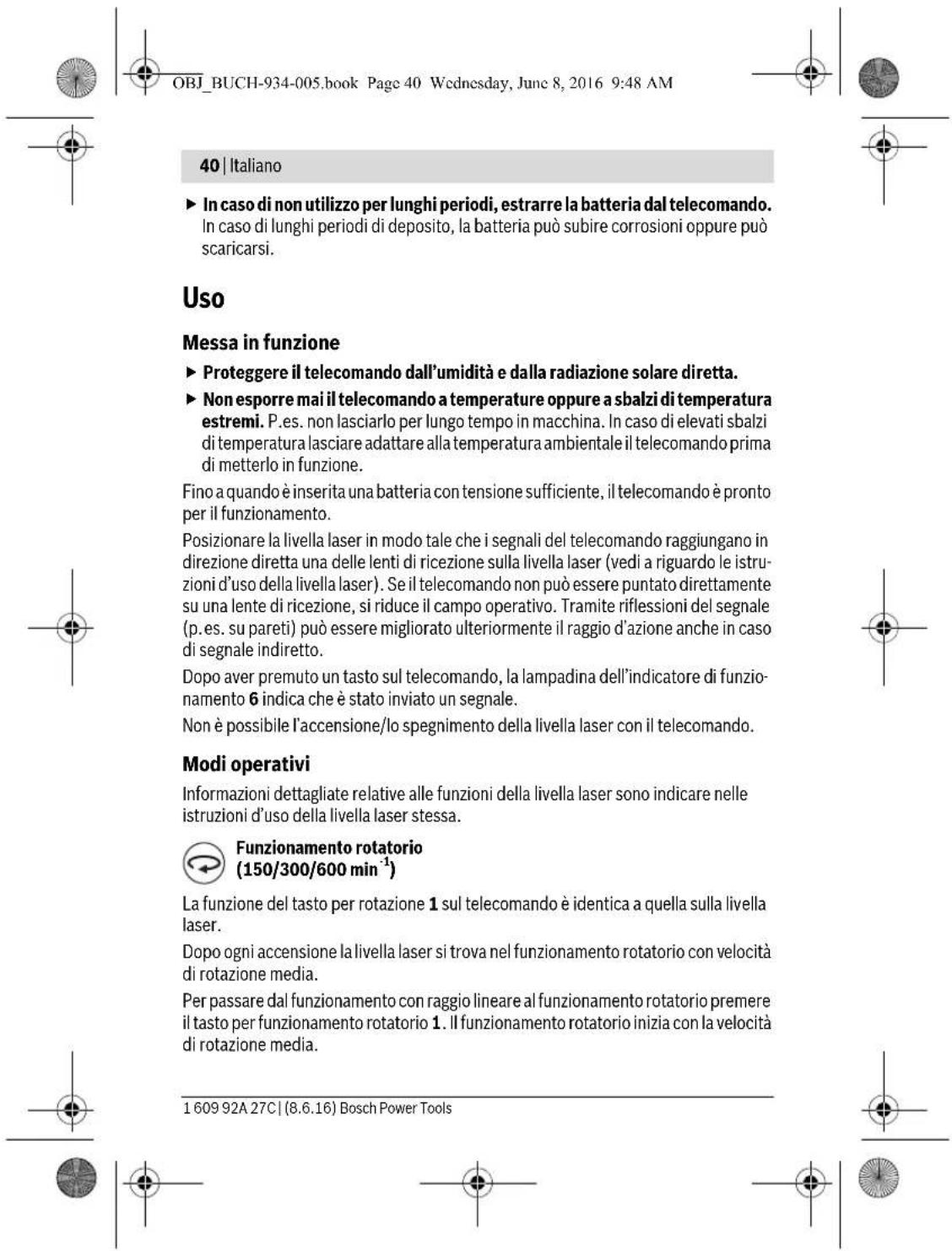

OBJ_BUCH-934-005.book Page 40 Wednesday, June 8, 2016 9:48 AM 40 | Italiano ► In caso di non utilizzo per lunghi periodi, estrarre la batteria dal telecomando. In caso di lunghi periodi di deposito, la batteria può subire corrosioni oppure può scaricarsi. Uso Messa in funzione ► Proteggere il telecomando dall'umidità e dalla radiazione solare diretta. ► Non esporre mai il telecomando a temperature oppure a sbalzi di temperatura estremi. P.es. non lasciarlo per lungo tempo in macchina. In caso di elevati sbalzi di temperatura lasciare adattare alla temperatura ambientale il telecomando prima di metterlo in funzione. Fino a quando è inserita una batteria con tensione sufficiente, il telecomando è pronto per il funzionamento. Posizionare la livella laser in modo tale che i segnali del telecomando raggiungano in direzione diretta una delle lenti di ricezione sulla livella laser (vedi a riguardo le istru- zioni d'uso della livella laser). Se il telecomando non può essere puntato direttamente su una lente di ricezione, si riduce il campo operativo. Tramite riflessioni del segnale (p.es. su pareti) può essere migliorato ulteriormente il raggio d'azione anche in caso di segnale indiretto. Dopo aver premuto un tasto sul telecomando, la lampadina dell'indicatore di funzio- namento 6 indica che è stato inviato un segnale. Non è possibile l'accensione/lo spegnimento della livella laser con il telecomando. Modi operativi Informazioni dettagliate relative alle funzioni della livella laser sono indicare nelle istruzioni d'uso della livella laser stessa. Funzionamento rotatorio (150/300/600 min⁻¹) La funzione del tasto per rotazione 1 sul telecomando è identica a quella sulla livella laser. Dopo ogni accensione la livella laser si trova nel funzionamento rotatorio con velocità di rotazione media. Per passare dal funzionamento con raggio lineare al funzionamento rotatorio premere il tasto per funzionamento rotatorio 1. Il funzionamento rotatorio inizia con la velocità di rotazione media. 1 609 92A 27C | (8.6.16) Bosch Power Tools

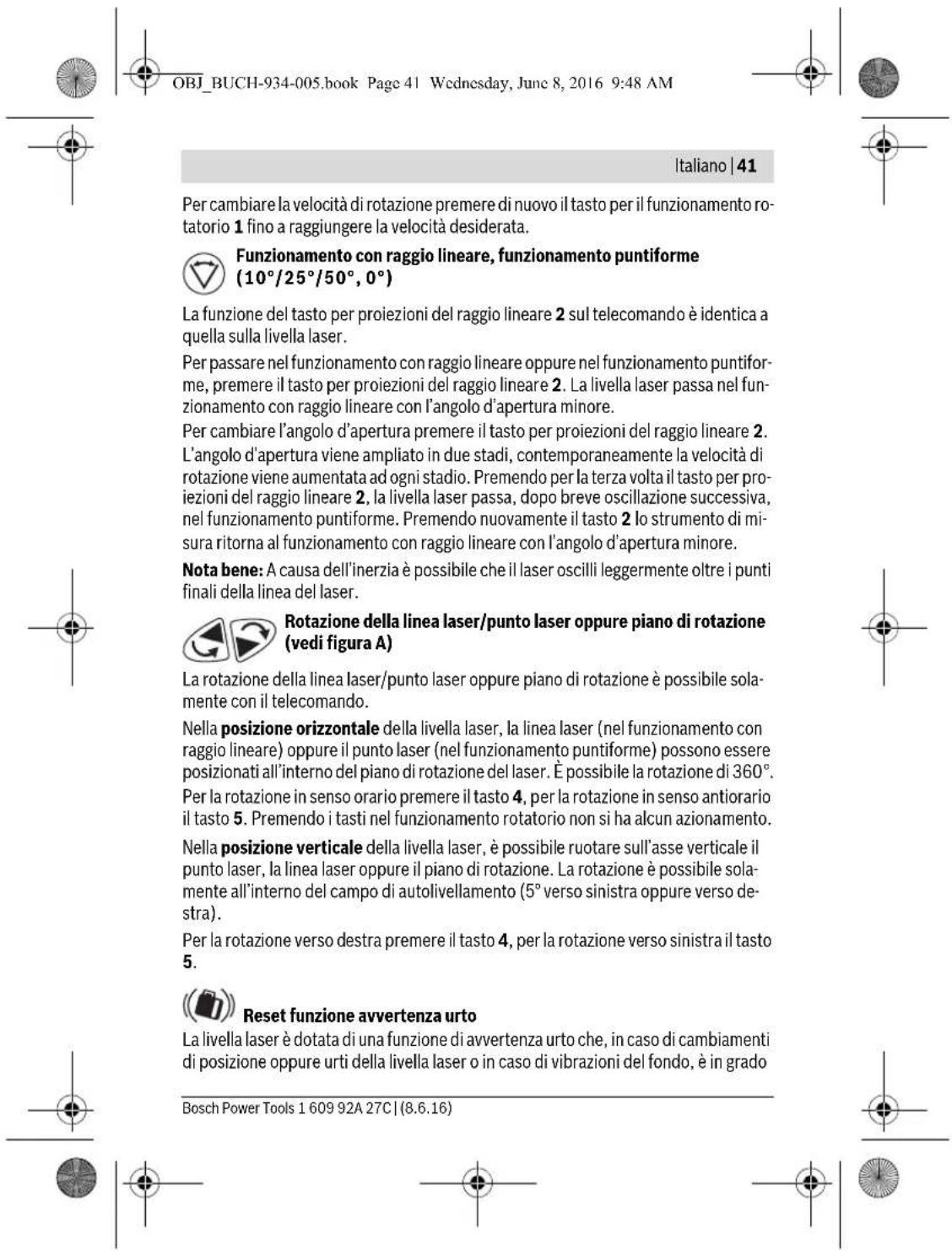

OBJ_BUCH-934-005.book Page 41 Wednesday, June 8, 2016 9:48 AM Italiano | 41 Per cambiare la velocità di rotazione premere di nuovo il tasto per il funzionamento rotatorio 1 fino a raggiungere la velocità desiderata. Funzionamento con raggio lineare, funzionamento puntiforme (10°/25°/50°, 0°) La funzione del tasto per proiezioni del raggio lineare 2 sul telecomando è identica a quella sulla livella laser. Per passare nel funzionamento con raggio lineare oppure nel funzionamento puntiforme, premere il tasto per proiezioni del raggio lineare 2. La livella laser passa nel funzionamento con raggio lineare con l'angolo d'apertura minore. Per cambiare l'angolo d'apertura premere il tasto per proiezioni del raggio lineare 2. L'angolo d'apertura viene ampliato in due stadi, contemporaneamente la velocità di rotazione viene aumentata ad ogni stadio. Premendo per la terza volta il tasto per proiezioni del raggio lineare 2, la livella laser passa, dopo breve oscillazione successiva, nel funzionamento puntiforme. Premendo nuovamente il tasto 2 lo strumento di misura ritorna al funzionamento con raggio lineare con l'angolo d'apertura minore. Nota bene: A causa dell'inerzia è possibile che il laser oscilli leggermente oltre i punti finali della linea del laser. Rotazione della linea laser/punto laser oppure piano di rotazione (vedi figura A) La rotazione della linea laser/punto laser oppure piano di rotazione è possibile solamente con il telecomando. Nella posizione orizzontale della livella laser, la linea laser (nel funzionamento con raggio lineare) oppure il punto laser (nel funzionamento puntiforme) possono essere posizionati all'interno del piano di rotazione del laser. È possibile la rotazione di 360°. Per la rotazione in senso orario premere il tasto 4, per la rotazione in senso antiorario il tasto 5. Premendo i tasti nel funzionamento rotatorio non si ha alcun azionamento. Nella posizione verticale della livella laser, è possibile ruotare sull'asse verticale il punto laser, la linea laser oppure il piano di rotazione. La rotazione è possibile solamente all'interno del campo di autolivellamento (5° verso sinistra oppure verso destra). Per la rotazione verso destra premere il tasto 4, per la rotazione verso sinistra il tasto 5. Reset funzione avvertenza urto La livella laser è dotata di una funzione di avvertenza urto che, in caso di cambiamenti di posizione oppure urti della livella laser o in caso di vibrazioni del fondo, è in grado Bosch Power Tools 1 609 92A 27C | (8.6.16)

Italiano | 41

Per cambiare la velocità di rotazione premere di nuovo il tasto per il funzionamento rotatorio 1 fino a raggiungere la velocità desiderata.

BOSCH RC 1 Professional - Italiano | 41 - 1

Funzionamento con raggio lineare, funzionamento puntiforme (10°/25°/50°, 0°)

La funzione del tasto per proiezioni del raggio lineare 2 sul telecomando è identica a quella sulla livella laser.

Per passare nel funzionamento con raggio lineare oppure nel funzionamento puntiforme, premere il tasto per proiezioni del raggio lineare 2. La livella laser passa nel funzionamento con raggio lineare con l'angolo d'apertura minore.

Per cambiare l'angolo d'apertura premere il tasto per proiezioni del raggio lineare 2. L'angolo d'apertura viene ampliato in due stadi, contemporaneamente la velocità di rotazione viene aumentata ad ogni stadio. Premendo per la terza volta il tasto per proiezioni del raggio lineare 2, la livella laser passa, dopo breve oscillazione successiva, nel funzionamento puntiforme. Premendo nuovamente il tasto 2 lo strumento di misura ritorna al funzionamento con raggio lineare con l'angolo d'apertura minore.

Nota bene: A causa dell'inerzia è possibile che il laser oscilli leggermente oltre i punti finali della linea del laser.

BOSCH RC 1 Professional - Funzionamento con raggio lineare, funzionamento puntiforme (10°/25°/50°, 0°) - 1

Rotazione della linea laser/punto laser oppure piano di rotazione (vedi figura A)

La rotazione della linea laser/punto laser oppure piano di rotazione è possibile solamente con il telecomando.

Nella posizione orizzontale della livella laser, la linea laser (nel funzionamento con raggio lineare) oppure il punto laser (nel funzionamento puntiforme) possono essere posizionati all'interno del piano di rotazione del laser. È possibile la rotazione di 360°. Per la rotazione in senso orario premere il tasto 4, per la rotazione in senso antiorario il tasto 5. Premendo i tasti nel funzionamento rotatorio non si ha alcun azionamento.

Nella posizione verticale della livella laser, è possibile ruotare sull'asse verticale il punto laser, la linea laser oppure il piano di rotazione. La rotazione è possibile solamente all'interno del campo di autolivellamento (5° verso sinistra oppure verso destra).

Per la rotazione verso destra premere il tasto 4, per la rotazione verso sinistra il tasto 5.

BOSCH RC 1 Professional - Rotazione della linea laser/punto laser oppure piano di rotazione (vedi figura A) - 1

Reset funzione avvertenza urto

La livella laser è dotata di una funzione di avvertenza urto che, in caso di cambiamenti di posizione oppure urti della livella laser o in caso di vibrazioni del fondo, è in grado

Bosch Power Tools 1 609 92A 27C | (8.6.16)

BOSCH RC 1 Professional - Reset funzione avvertenza urto - 1

BOSCH RC 1 Professional - Reset funzione avvertenza urto - 2

BOSCH RC 1 Professional - Reset funzione avvertenza urto - 3

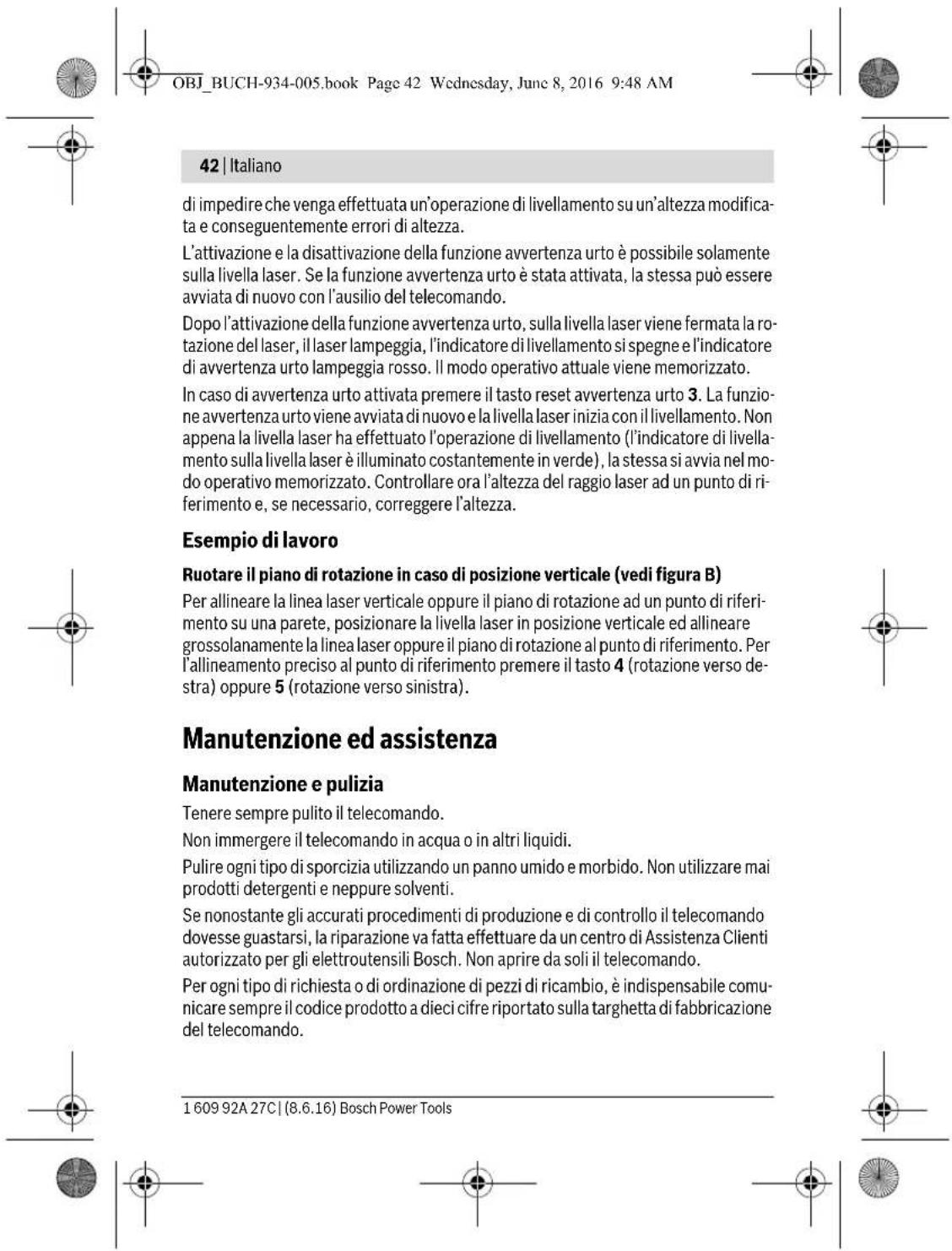

OBJ_BUCH-934-005.book Page 42 Wednesday, June 8, 2016 9:48 AM 42 | Italiano di impedire che venga effettuata un'operazione di livellamento su un'altezza modificata e conseguentemente errori di altezza. L'attivazione e la disattivazione della funzione avvertenza urto è possibile solamente sulla livella laser. Se la funzione avvertenza urto è stata attivata, la stessa può essere avviata di nuovo con l'ausilio del telecomando. Dopo l'attivazione della funzione avvertenza urto, sulla livella laser viene fermata la rotazione del laser, il laser lampeggia, l'indicatore di livellamento si spegne e l'indicatore di avvertenza urto lampeggia rosso. Il modo operativo attuale viene memorizzato. In caso di avvertenza urto attivata premere il tasto reset avvertenza urto 3. La funzione avvertenza urto viene avviata di nuovo e la livella laser inizia con il livellamento. Non appena la livella laser ha effettuato l'operazione di livellamento (l'indicatore di livellamento sulla livella laser è illuminato costantemente in verde), la stessa si avvia nel modo operativo memorizzato. Controllare ora l'altezza del raggio laser ad un punto di riferimento e, se necessario, correggere l'altezza. Esempio di lavoro Ruotare il piano di rotazione in caso di posizione verticale (vedi figura B) Per allineare la linea laser verticale oppure il piano di rotazione ad un punto di riferimento su una parete, posizionare la livella laser in posizione verticale ed allineare grossolanamente la linea laser oppure il piano di rotazione al punto di riferimento. Per l'allineamento preciso al punto di riferimento premere il tasto 4 (rotazione verso destra) oppure 5 (rotazione verso sinistra). Manutenzione ed assistenza Manutenzione e pulizia Tenere sempre pulito il telecomando. Non immergere il telecomando in acqua o in altri liquidi. Pulire ogni tipo di sporcizia utilizzando un panno umido e morbido. Non utilizzare mai prodotti detergenti e neppure solventi. Se nonostante gli accurati procedimenti di produzione e di controllo il telecomando dovesse guastarsi, la riparazione va fatta effettuare da un centro di Assistenza Clienti autorizzato per gli elettroutensili Bosch. Non aprire da soli il telecomando. Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensabile comunicare sempre il codice prodotto a dieci cifre riportato sulla targhetta di fabbricazione del telecomando. 1 609 92A 27C | (8.6.16) Bosch Power Tools

BOSCH RC 1 Professional - Reset funzione avvertenza urto - 5

BOSCH RC 1 Professional - Reset funzione avvertenza urto - 6

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di domande relative ai nostri prodotti ed ai loro accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione del prodotto.

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa 2/A

20020 LAINATE (MI)

Tel.: (02) 3696 2663

Fax:(02)36962662

Fax:(02)36968677

E-Mail: officina.elettroutensili@it.bosch.com

Svizzera

Sul sito www.bosch-pt.com/ch/it è possible ordinare direttamente on-line i ricambi.

Tel.: (044) 8471513

Fax: (044) 8471553

E-Mail: Aftersales.Service@de.bosch.com

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente telecomando, accessori ed imballaggi dismessi.

Non gettare telecomandi e batterie ricaricabili/batterie tra i rifiuti domestici!

Solo per i Paesi della CE:

BOSCH RC 1 Professional - Solo per i Paesi della CE: - 1

Conformemente alla direttiva europea 2012/19/UE gli apparecchi elettrici diventati inservibili e, in base alla direttiva europea

2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una ri-utilizzazione ecologica.

BOSCH RC 1 Professional - Solo per i Paesi della CE: - 2

BOSCH RC 1 Professional - Solo per i Paesi della CE: - 3

BOSCH RC 1 Professional - Solo per i Paesi della CE: - 4

BOSCH RC 1 Professional - Solo per i Paesi della CE: - 5

Bosch Power Tools 1 609 92A 27C | (8.6.16)

BOSCH RC 1 Professional - Solo per i Paesi della CE: - 6

BOSCH RC 1 Professional - Solo per i Paesi della CE: - 7

BOSCH RC 1 Professional - Solo per i Paesi della CE: - 8

BOSCH RC 1 Professional - Solo per i Paesi della CE: - 9

BOSCH RC 1 Professional - Solo per i Paesi della CE: - 10

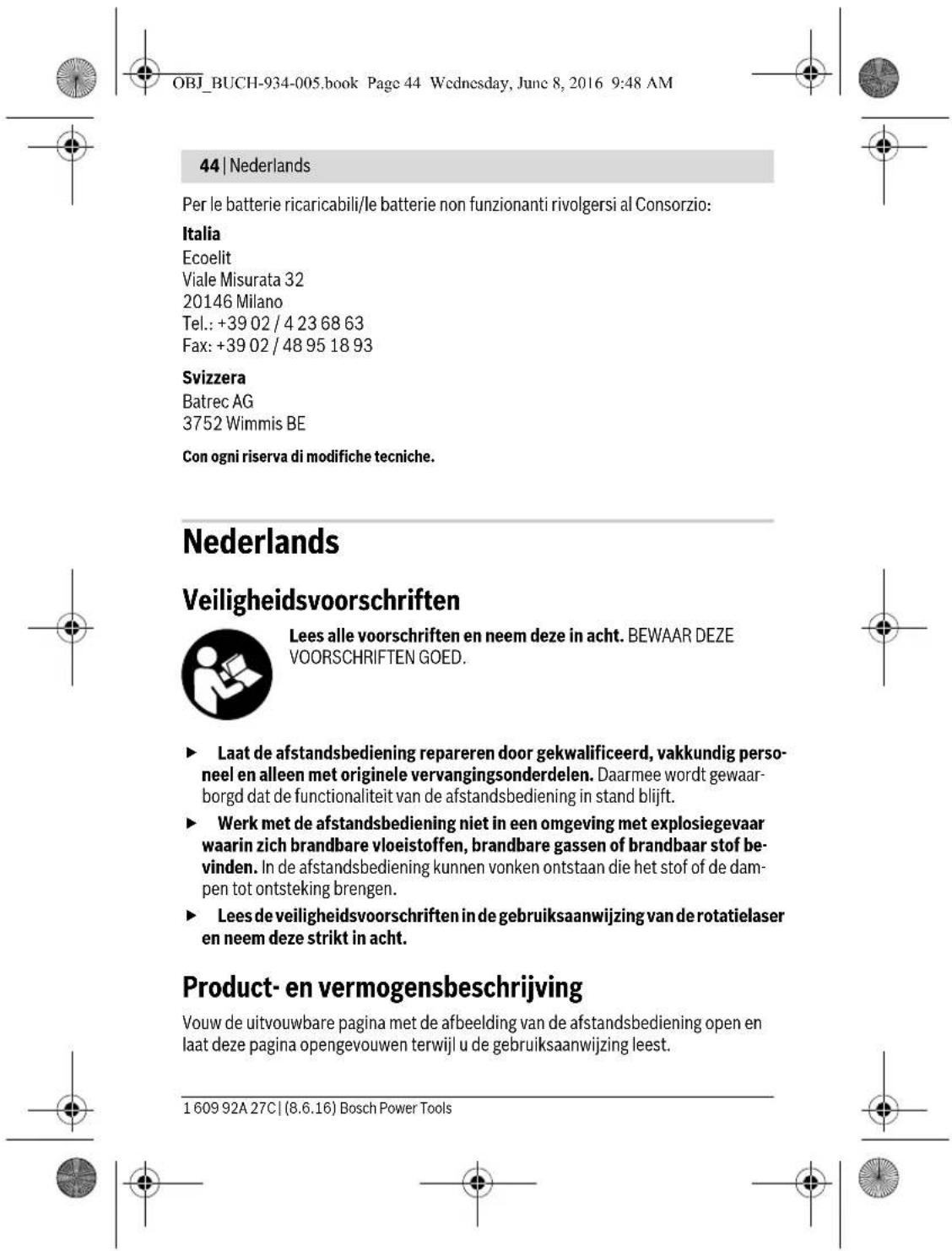

BOSCH RC 1 Professional - Solo per i Paesi della CE: - 11
