用户手册 RC 1 Professional BOSCH

阅读和注意所有的指示。 妥善保存本指示。 遥控器只能交给合格的专业人员，使用原厂的备件修理。 如此才能确保

不要在易爆环境，如有易燃液体、瓦斯或易燃粉尘的环境下操作遥控 器。 遥控器内可能产生火花并点燃粉尘和气体。 阅读并且确实遵循旋转式激光测量仪器的使用说明书中的安全规章。

请翻开标示了遥控器图解的折叠页， 阅读本说明书时必须翻开折叠页参

本遥控器可以在室内或户外操控旋转式激光测量仪。

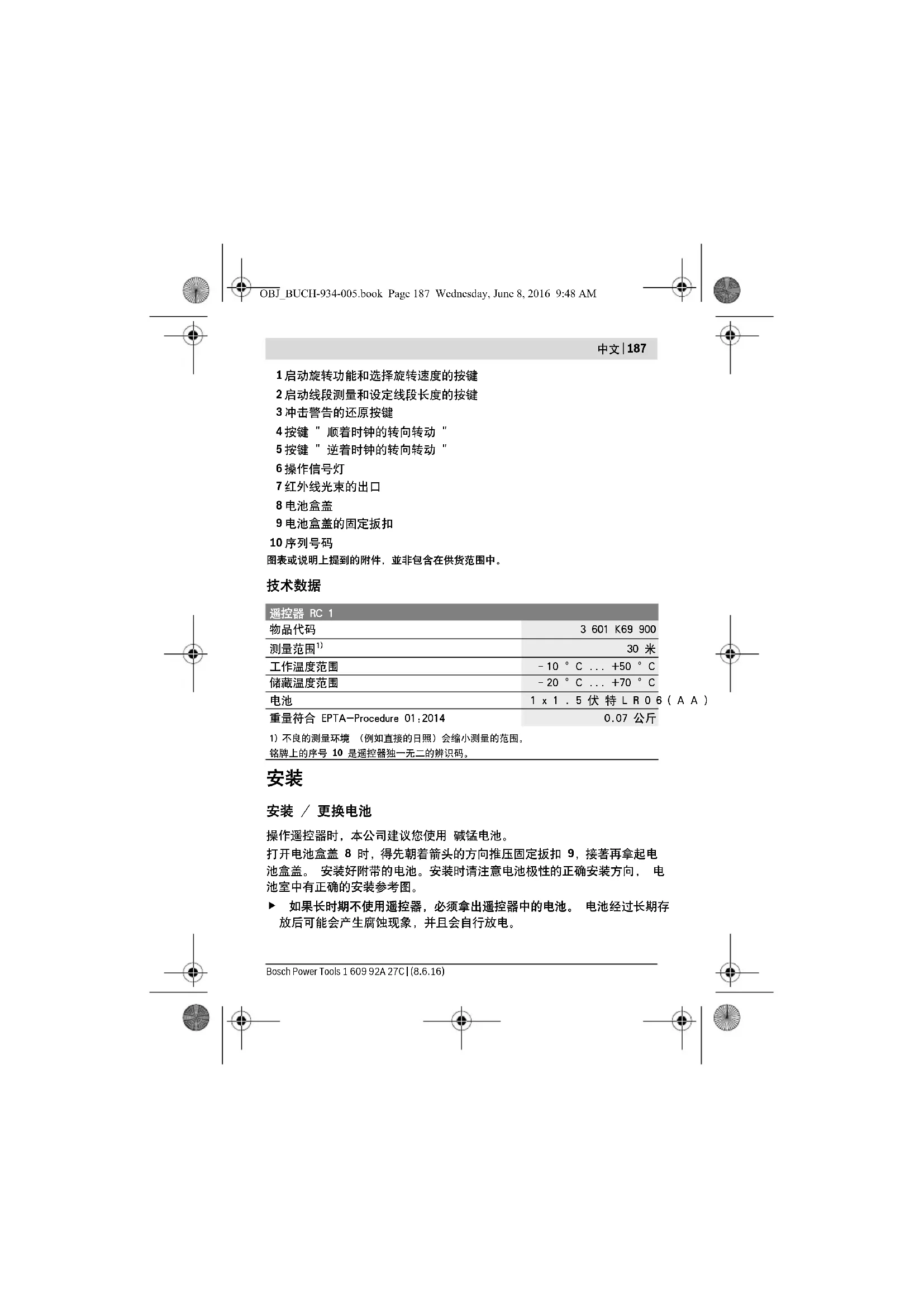

仪器部件的编号，和遥控器详解图上的编号一致。 OBJ_BUCH-934-005.book Page 186 Wednesday, June 8, 2016 9:48 AM中文 | 187 Bosch Power Tools 1 609 92A 27C | (8.6.16) 1 启动旋转功能和选择旋转速度的按键 2 启动线段测量和设定线段长度的按键 3 冲击警告的还原按键 4 按键 " 顺着时钟的转向转动 " 5 按键 " 逆着时钟的转向转动 " 6 操作信号灯 7 红外线光束的出口 8 电池盒盖 9 电池盒盖的固定扳扣 10 序列号码 图表或说明上提到的附件，並非包含在供货范围中。

操作遥控器时，本公司建议您使用 碱锰电池。 打开电池盒盖 8 时，得先朝着箭头的方向推压固定扳扣 9，接著再拿起电 池盒盖。 安装好附带的电池。安装时请注意电池极性的正确安装方向， 电 池室中有正确的安装参考图。 如果长时期不使用遥控器，必须拿出遥控器中的电池。 电池经过长期存 放后可能会产生腐蚀现象，并且会自行放电。 遥控器 RC 1

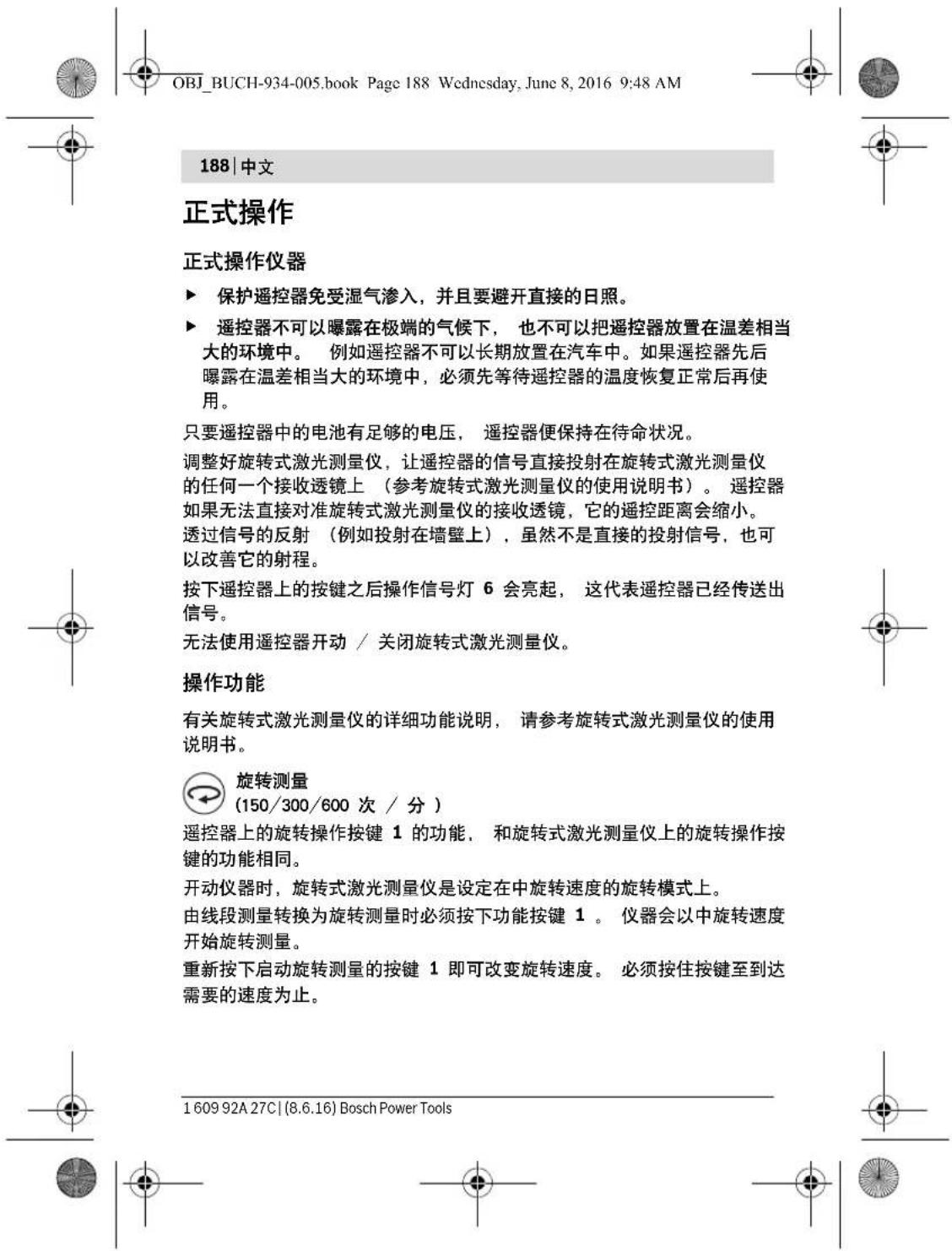

保护遥控器免受湿气渗入，并且要避开直接的日照。 遥控器不可以曝露在极端的气候下， 也不可以把遥控器放置在温差相当 大的环境中。 例如遥控器不可以长期放置在汽车中。如果遥控器先后 曝露在温差相当大的环境中，必须先等待遥控器的温度恢复正常后再使

只要遥控器中的电池有足够的电压， 遥控器便保持在待命状况。 调整好旋转式激光测量仪，让遥控器的信号直接投射在旋转式激光测量仪 的任何一个接收透镜上 （参考旋转式激光测量仪的使用说明书）。 遥控器 如果无法直接对准旋转式激光测量仪的接收透镜，它的遥控距离会缩小。 透过信号的反射 （例如投射在墙壁上），虽然不是直接的投射信号，也可

按下遥控器上的按键之后操作信号灯 6 会亮起， 这代表遥控器已经传送出

无法使用遥控器开动 / 关闭旋转式激光测量仪。

有关旋转式激光测量仪的详细功能说明， 请参考旋转式激光测量仪的使用

(150/300/600 次 / 分 ) 遥控器上的旋转操作按键 1 的功能， 和旋转式激光测量仪上的旋转操作按

开动仪器时，旋转式激光测量仪是设定在中旋转速度的旋转模式上。 由线段测量转换为旋转测量时必须按下功能按键 1 。 仪器会以中旋转速度

重新按下启动旋转测量的按键 1 即可改变旋转速度。 必须按住按键至到达

(10°/25°/50°, 0°) 遥控器上的线段操作按键 2 的功能， 和旋转式激光测量仪上的线段操作模

按下线段操作按键 2 来将操作模式转换为线段操作模式或点操作模式。 启 动功能之后旋转式激光测量仪会转换为开口角度比较小的线段操作模式。 使用线段操作按键 2 可以改变开口角度。 您可以两级式地放大开口角度。 每放大一级开口角度，激光的旋转速度便会随之加快。 在第三次按下线段 操作按键 2 之后，旋转式激光测量仪的激光先会短暂地振荡， 接著便转换 为点操作模式。重新按下按键 2，旋转式激光测量仪会再度转换回 开口角 度最小的线段操作模式。 指示： 基于惯性的缘故，激光可能会稍微突出于激光线段的终端之外。 转动线 o 段激光 / 激光点或旋转激光平面 （参考插图 A） 只有使用遥控器才能够旋转线段激光 / 激光点或旋转激光平

如果是水平的方式放置旋转式激光测量仪， 您可以在激光旋转面之内移动 线段激光 （在线段操作模式时）或 激光点 （在点操作模式时）。也可以 旋转 360 度。 按下按键 4 可以朝著顺时钟转向转动激光。 按下按键 5 可以朝著反时钟 转向转动激光。 如果仪器设定在旋转操作模式，按下按键之后仪器不会有

如果是以垂直的方式放置旋转式激光测量仪， 可以绕着垂直轴转动激光 点、线段激光或旋转激光平面。 转动的范围必须位在仪器的自动找平范围 之内 （向左或向右 5 度）。 按下按键 4 可以向右转动激光。 按下按键 5 可以向左转动激光。

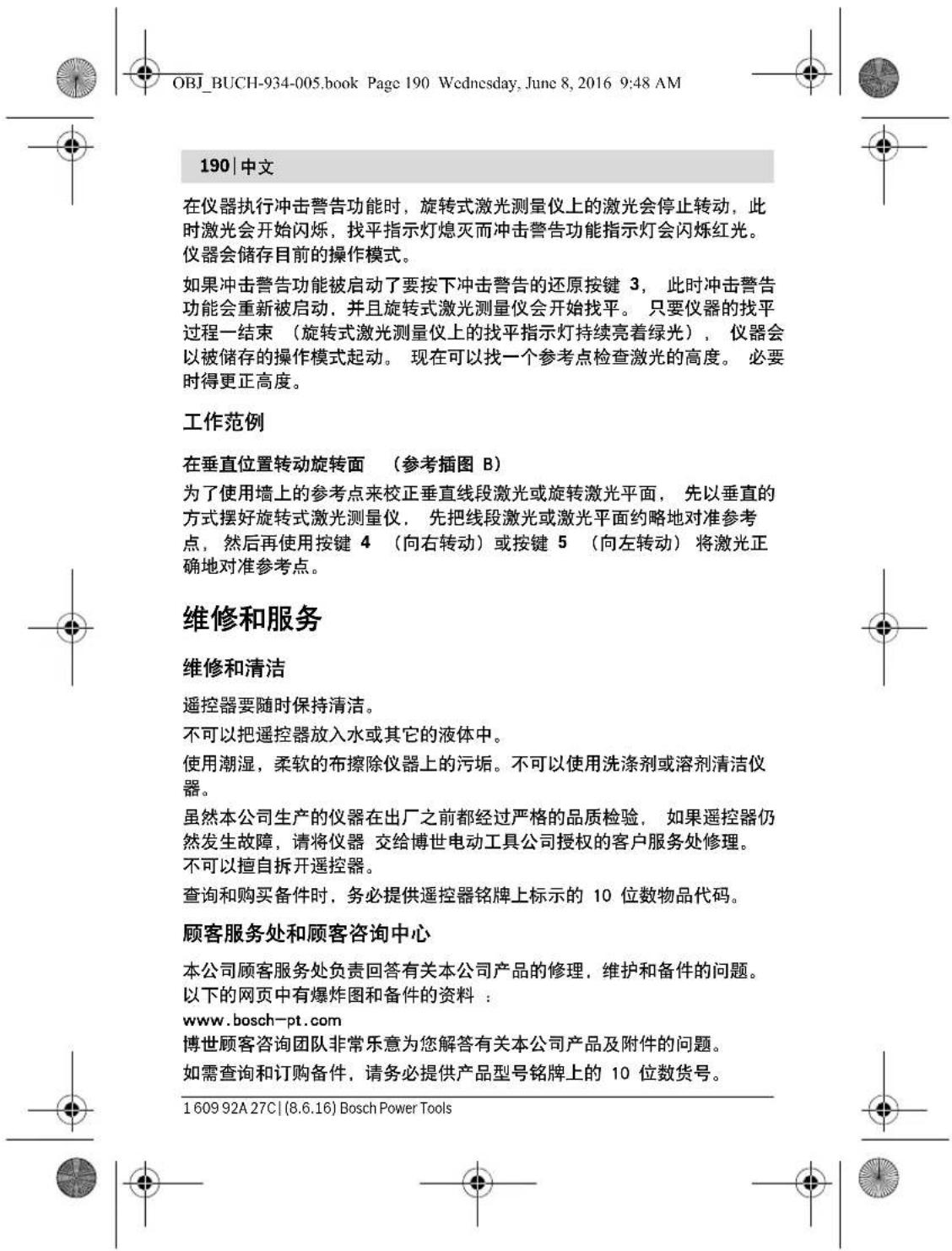

本旋转式激光测量仪具备了冲击警告功能。 如果旋转式激光测量仪的位置 改变了、 受到冲撞或者放置仪器的地面震动了， 仪器会自动在改变的高度 上找平， 以避免产生高度误差。 只能够在旋转式激光测量仪上开动、关闭冲击警告功能。 当仪器的冲击警 告功能被启动之后，可以使用遥控器再度开启冲击警告功能。 OBJ_BUCH-934-005.book Page 189 Wednesday, June 8, 2016 9:48 AM190 | 中文 1 609 92A 27C | (8.6.16) Bosch Power Tools 在仪器执行冲击警告功能时，旋转式激光测量仪上的激光会停止转动，此 时激光会开始闪烁，找平指示灯熄灭而冲击警告功能指示灯会闪烁红光。 仪器会储存目前的操作模式。 如果冲击警告功能被启动了要按下冲击警告的还原按键 3， 此时冲击警告 功能会重新被启动，并且旋转式激光测量仪会开始找平。 只要仪器的找平 过程一结束 （旋转式激光测量仪上的找平指示灯持续亮着绿光）， 仪器会 以被储存的操作模式起动。 现在可以找一个参考点检查激光的高度。 必要

在垂直位置转动旋转面 （参考插图 B） 为了使用墙上的参考点来校正垂直线段激光或旋转激光平面， 先以垂直的 方式摆好旋转式激光测量仪， 先把线段激光或激光平面约略地对准参考 点， 然后再使用按键 4 （向右转动）或按键 5 （向左转动） 将激光正

遥控器要随时保持清洁。 不可以把遥控器放入水或其它的液体中。 使用潮湿，柔软的布擦除仪器上的污垢。不可以使用洗涤剂或溶剂清洁仪

虽然本公司生产的仪器在出厂之前都经过严格的品质检验， 如果遥控器仍 然发生故障，请将仪器 交给博世电动工具公司授权的客户服务处修理。 不可以擅自拆开遥控器。 查询和购买备件时，务必提供遥控器铭牌上标示的 10 位数物品代码。 顾客服务处和顾客咨询中心 本公司顾客服务处负责回答有关本公司产品的修理，维护和备件的问题。 以下的网页中有爆炸图和备件的资料 : www.bosch-pt.com 博世顾客咨询团队非常乐意为您解答有关本公司产品及附件的问题。 如需查询和订购备件，请务必提供产品型号铭牌上的 10 位数货号。 OBJ_BUCH-934-005.book Page 190 Wednesday, June 8, 2016 9:48 AM中文 | 191 Bosch Power Tools 1 609 92A 27C | (8.6.16) 有关保证，维修或更换零件事宜，请向合格的经销商查询。

滨江区滨康路 567 号 邮政编码：310052 免费服务热线： 4008268484 传真：[phone] 电邮：[e-mail] www.bosch-pt.com.cn

香港北角英皇道 625 號 21 樓 客戶服務熱線：[phone] 傳真：[phone] 電郵：[e-mail] 網站：www.bosch-pt.com.hk

Robert Bosch Power Tools GmbH 罗伯特 · 博世电动工具有限公司 70538 Stuttgart / GERMANY 70538 斯图加特 / 德国

必须以符合环保要求的方式回收再利用损坏的遥控器，附件和包装材料。 不可以把遥控器和蓄电池 / 电池丢入一般的家庭垃圾中！

无法再使用的电动工具根据欧盟第 2012/19/EU 号指令， 损坏的或旧充电电池 / 蓄电池根据欧盟第 2006/66/EG 号 指令必须单独收集并根据环保要求进行回收利用。 OBJ_BUCH-934-005.book Page 191 Wednesday, June 8, 2016 9:48 AM192 | 한국어 1 609 92A 27C | (8.6.16) Bosch Power Tools
