MODE D'EMPLOI MaxStream EA7300 LINKSYS

Message Impossible d'accéder à votre routeur

• Une fois la configuration terminée p. 18
• Internet ne semble pas disponible p. 18
• Le Sans-fil intelligent Linksys ne s'ouvre pas dans votre navigateur Web p. 20
• Caractéristiques techniques p. 21
• Linksys EA7300 p. 21

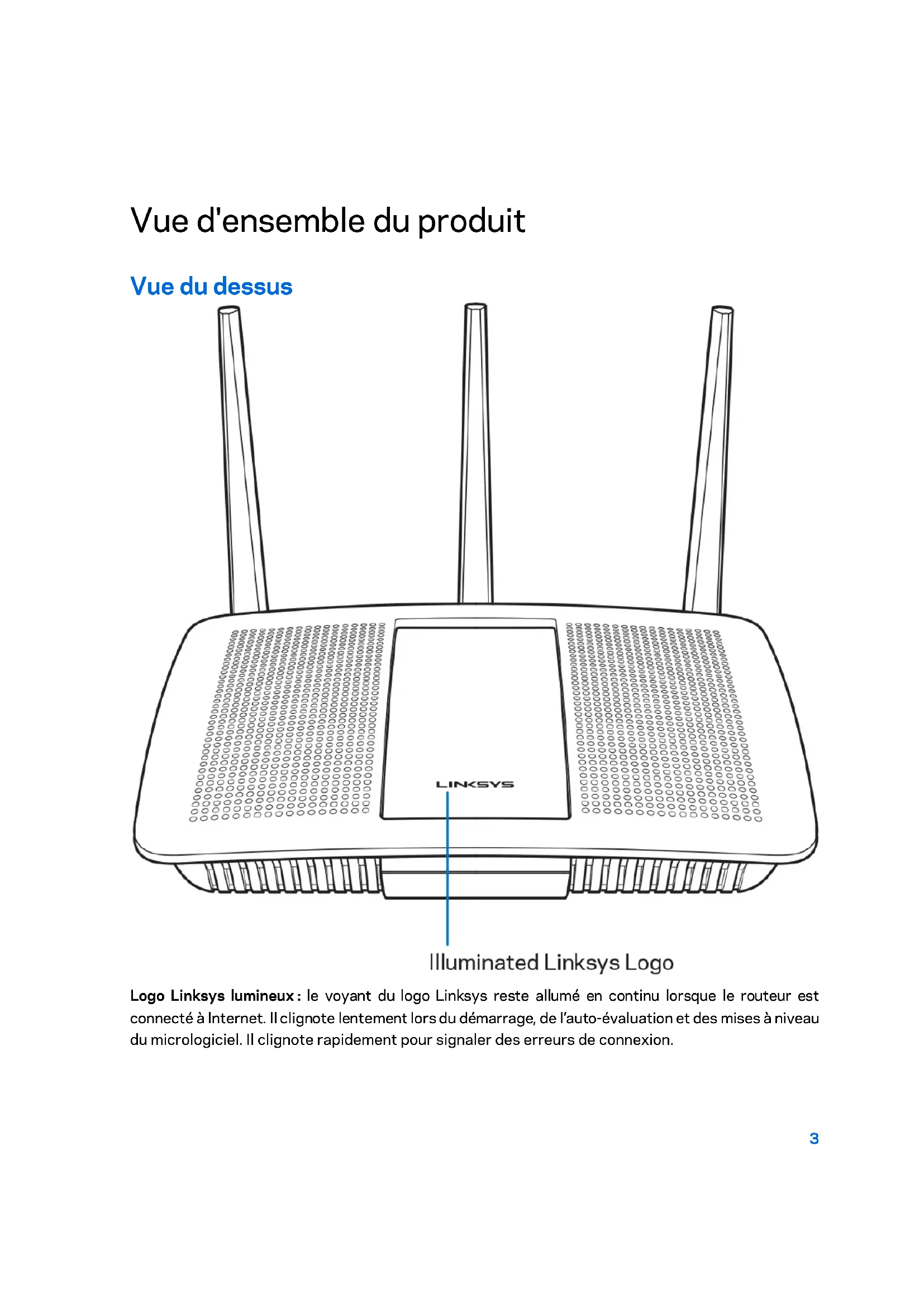

• Environnement d'exploitation Vue d'ensemble du produit Vue du dessus Logo Linksys lumineux : le voyant du logo Linksys reste allumé en continu lorsque le routeur est connecté à Internet. Il clignote lentement lors du démarrage, de l’auto-évaluation et des mises à niveau du micrologiciel. Il clignote rapidement pour signaler des erreurs de connexion.4 Vue arrière Antennes ajustables (1) : pour une performance optimale, positionnez les antennes à la verticale, comme indiqué sur l'illustration. Port USB 3.0 (2) : branchez et partagez un périphérique de stockage USB ou une imprimante USB sur votre réseau ou sur Internet. Port Internet (3) : branchez un câble Ethernet sur ce port Gigabit (10/100/1000) jaune et sur un modem câble/DSL Internet à large bande ou fibre optique. Remarque : pour une performance optimale, utilisez des câbles CAT5e ou de catégorie supérieure sur les ports Internet. Ports Ethernet (4) : branchez des câbles Ethernet sur ces ports Gigabit (10/100/1000) bleus et aux périphériques connectés à votre réseau en mode filaire.5 Remarque : pour une performance optimale, utilisez des câbles CAT5e ou de catégorie supérieure sur les ports Ethernet. Port d'alimentation (5) : branchez le bloc d'alimentation en c.a. fourni. Bouton Wi-Fi Protected Setup™ (6) : appuyez pour configurer la sécurité de l'accès sans fil sur les périphériques réseau compatibles Wi-Fi Protected Setup. Bouton Reset (7) : maintenez ce bouton enfoncé jusqu'à ce que le voyant d'alimentation commence à clignoter pour réinitialiser le routeur aux paramètres établis par défaut à l'usine. Vous pouvez également réinitialiser les paramètres par défaut à l'aide du site Internet ou de l'application mobile du Sans-fil intelligent Linksys. Interrupteur marche/arrêt (8) : appuyez sur | (marche) pour mettre le routeur sous tension.6 Configuration : Fonctions de base Où trouver de plus amples renseignements Outre le présent Guide d'utilisation, vous trouverez des renseignements supplémentaires aux emplacements suivants : p. 213

Linksys.com/support/EA7300 (documentation, téléchargements, FAQ, soutien technique, clavardage en direct, forums) Remarque : les licences et la documentation relatives aux logiciels tiers utilisés dans ce produit peuvent être consultées à l'adresse suivante : http://support.linksys.com/en-us/license . Pour toute demande relative au code source LPG ou toute autre question, veuillez communiquer avec nous à l'adresse http://support.linksys.com/en-us/gplcodecenter . Installation de votre routeur

1. Pour effectuer la configuration, vous aurez besoin d'un ordinateur pour consulter le site

http://LinksysSmartWiFi.com sur un navigateur Web.

2. Identifiez votre équipement.

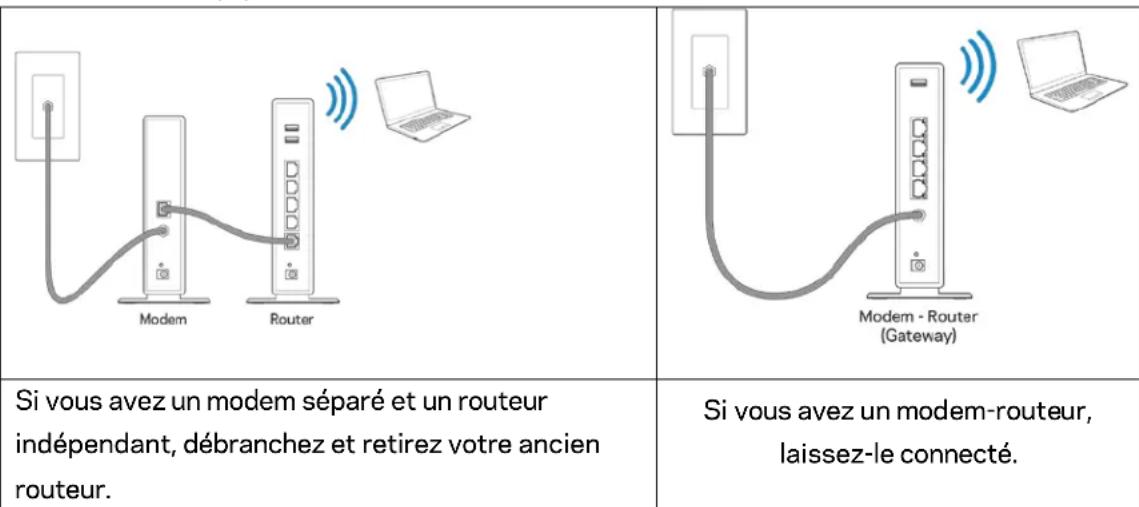

Si vous avez un modem séparé et un routeur indépendant, débranchez et retirez votre ancien routeur. Si vous avez un modem-routeur, laissez-le connecté.

3. Positionnez les antennes à la verticale et branchez le routeur à une source d'alimentation.

Assurez-vous que l'interrupteur d'alimentation est en position | (marche).

4. Raccordez votre routeur à votre modem ou modem-routeur. Branchez une extrémité du câble

Internet fourni dans le port Internet jaune à l'arrière de votre nouveau routeur. Si vous avez un modem, branchez l'autre extrémité dans le port Ethernet (LAN) sur le modem. Si vous avez un modem-routeur, branchez l'autre extrémité dans tout port disponible.

5. Patientez jusqu'à ce que le logo lumineux Linksys sur la partie supérieure du routeur arrête de

clignoter et soit blanc continu.

6. Connectez-vous au nom de réseau sans fil indiqué dans le Guide de démarrage rapide fourni7

avec votre routeur. (Vous pourrez modifier ces renseignements ultérieurement.) Si vous avez besoin d'aide pour vous connecter au réseau, reportez-vous à la documentation de votre appareil à l'adresse linksys.com/support/ea7300. Remarque : vous n'aurez pas accès à Internet tant que le routeur n'aura pas été intégralement configuré.

7. Entrez http://LinksysSmartWiFi.com dans un navigateur Web. Suivez les instructions à l'écran

pour configurer votre routeur. Vous pouvez également entrer 192.168.1.1 dans un navigateur pour commencer la configuration. À la fin de l'installation, suivez les instructions à l'écran pour configurer votre compte Sans-fil intelligent Linksys. Utilisez Sans-fil intelligent Linksys pour configurer votre routeur à partir de n'importe quel ordinateur connecté à Internet. Gérez les paramètres de votre routeur :

la modification du nom du routeur et du mot de passe;

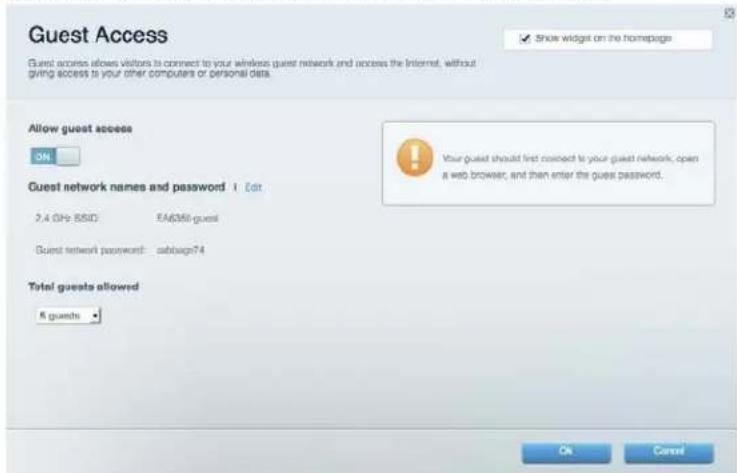

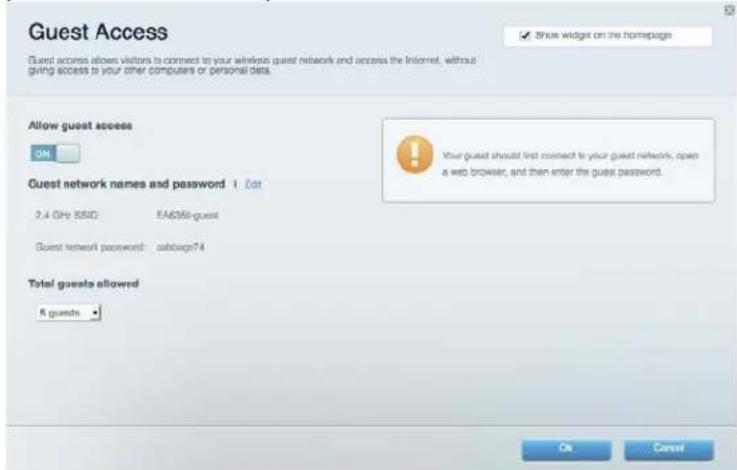

la configuration de l'accès d'invités;

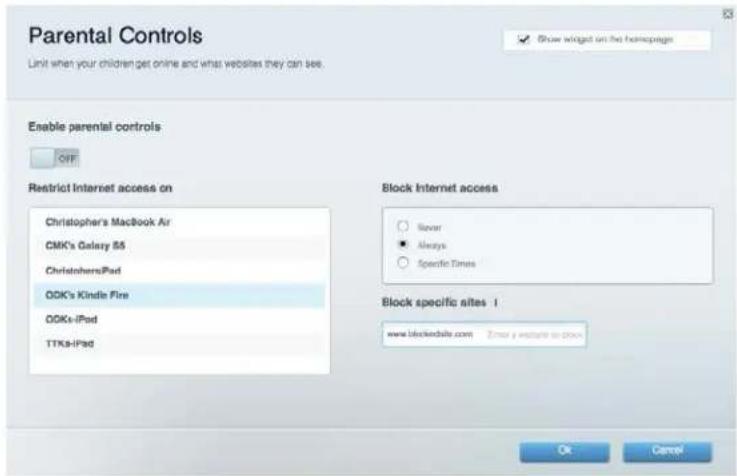

la configuration du contrôle parental;

l'ajout de périphériques à votre réseau;

Testez le débit de votre connexion Internet Remarque : lors de la configuration du compte Sans-fil intelligent Linksys, vous recevrez un courriel de vérification. À partir de votre réseau domestique, cliquez sur le lien dans le courriel pour associer votre routeur au compte Sans-fil intelligent Linksys. Conseil : imprimez la page suivante, puis inscrivez les paramètres du routeur et de votre compte au tableau à titre de référence. Rangez vos notes dans un endroit sûr.8 Nom du réseau 2,4 GHz Mot de passe réseau Nom du réseau 5 GHz Mot de passe réseau Mot de passe du routeur Nom du réseau d'invité Mot de passe du réseau d'invité Nom d’utilisateur Sans-fil intelligent Linksys Mot de passe Sans- fil intelligent Linksys9 Comment utiliser le Sans-fil intelligent Linksys Vous pouvez configurer votre routeur à partir de n'importe quel endroit dans le monde grâce à Sans-fil intelligent Linksys mais aussi, directement depuis votre réseau domestique. Sans-fil intelligent Linksys peut même être accessible à partir de votre appareil mobile. Visitez la boutique d'applications de votre appareil pour de plus amples renseignements à ce sujet. Connexion à Sans-fil intelligent Linksys Pour vous connecter à Sans-fil intelligent Linksys :

Ouvrez votre navigateur Web sur votre ordinateur.

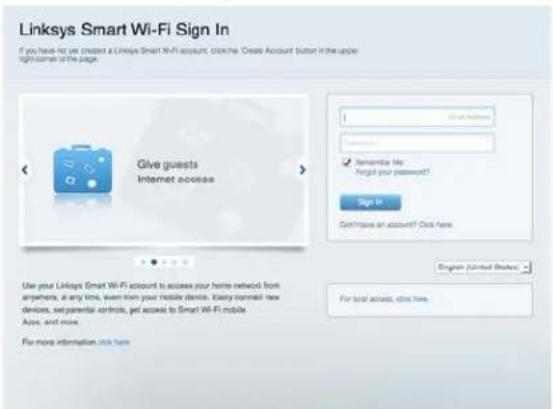

Allez à www.linksyssmartwifi.com et accédez à votre compte. Si vous ne vous souvenez pas de votre mot de passe, cliquez sur Forgot your password? (Mot de passe oublié?) et suivez les instructions à l’écran pour le récupérer. Pour l'aide de Sans-fil intelligent Linksys, connectez-vous à Sans-fil intelligent Linksys, puis cliquez sur Aide en haut de l'écran.10 Carte du réseau Cela vous permet d'afficher et de gérer tous les périphériques connectés à votre routeur. Vous pouvez voir quels périphériques sont connectés à votre réseau principal et à votre réseau d'invités ou afficher des renseignements sur chacun de ces périphériques. Accès d'invité Cela vous permet de configurer et de surveiller le réseau que vos invités peuvent utiliser sans accéder à toutes les ressources de votre réseau.11 Contrôle parental Cela vous permet de bloquer l'accès à des sites Web et de définir des heures d'accès à Internet. Priorisation des sources de lecture Cela vous permet de définir quels sont les périphériques et applications prioritaires en termes de trafic réseau.12 Test de vitesse Cela vous permet de vérifier la vitesse de la connexion Internet de votre réseau. Support externe Cela vous permet d'accéder à un périphérique USB connecté (non fourni) et de configurer le partage de fichiers, un serveur multimédia et l'accès à FTP.13 Connectivité Cela vous permet de configurer les paramètres de base et avancés de votre réseau. Dépannage Cela vous permet de diagnostiquer les problèmes rencontrés avec votre routeur et de vérifier l'état de votre réseau.14 Sans fil Cela vous permet de configurer le réseau sans fil de votre routeur. Vous pouvez modifier le mode de sécurité, le mot de passe, le filtre MAC et connecter les périphériques à l'aide de Wi-Fi Protected Setup™. Sécurité Cela vous permet de configurer la sécurité du réseau sans fil de votre routeur. Vous pouvez définir un pare-feu ou des paramètres de réseau privé virtuel (RPV, ou VPN en anglais), ou encore personnaliser des paramètres pour les applications et les jeux.15 Dépannage Pour obtenir de l'aide supplémentaire, communiquez avec notre soutien à la clientèle primé sur Linksys.com/support/EA7300. Votre routeur n'a pas été configuré correctement Si Sans-fil intelligent Linksys n'a pas terminé la configuration, vous pouvez essayer la manipulation suivante :

À l'aide d'un trombone ou d'une broche, maintenez le bouton Reset (Réinitialisation) enfoncé jusqu'à ce que le voyant commence à clignoter (environ 10 secondes). Installez de nouveau le routeur.

Désactivez temporairement le pare-feu de votre ordinateur (pour obtenir de l'aide, reportez-vous aux instructions du logiciel de sécurité). Installez de nouveau le routeur.

Si vous avez un autre ordinateur, utilisez-le pour installer de nouveau le routeur.16 Message Votre câble Internet n'est pas branché Si le message « Votre câble Internet n'est pas branché » apparaît lorsque vous êtes en train de configurer votre routeur, suivez ces étapes de dépannage.

Vérifiez qu'un câble Ethernet ou Internet (ou un câble comme celui fourni avec votre routeur) est bien branché au port Internet jaune à l'arrière de votre routeur et au port approprié sur votre modem. Ce port est généralement étiqueté Ethernet sur le modem, mais parfois aussi Internet ou WAN.

Vérifiez que votre modem est branché à une source d'alimentation et qu'il est sous tension. S'il est doté d'un commutateur marche/arrêt, assurez-vous qu'il est réglé sur la position ON ou l.

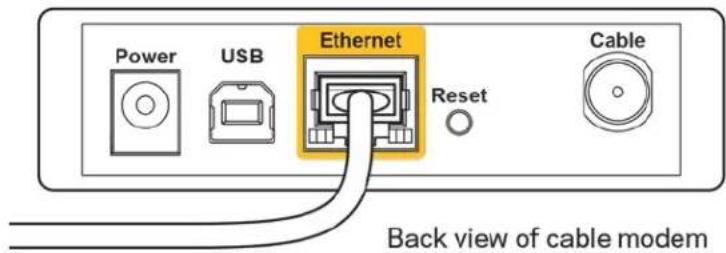

Si vous avez un accès Internet par le câble, vérifiez que le port CÂBLE du modem-câble est raccordé au câble coaxial fourni par votre FAI.

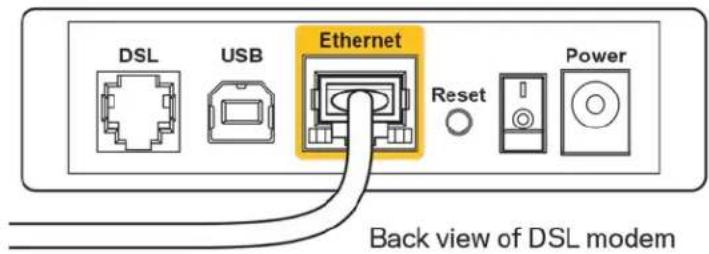

Si vous avez un accès Internet DSL, assurez-vous que la ligne téléphonique DSL est raccordée au port DSL du modem.17

Si votre ordinateur était connecté à votre modem par un câble USB, déconnectez le câble USB.

Installez de nouveau le routeur. Message Impossible d'accéder à votre routeur Pour accéder à votre routeur, vous devez être connecté à votre propre réseau. Si vous disposez d'un accès Internet sans fil, vous vous êtes peut-être connecté accidentellement à un autre réseau sans fil. Pour régler le problème sur les ordinateurs sous Windows, suivez les instructions suivantes* :

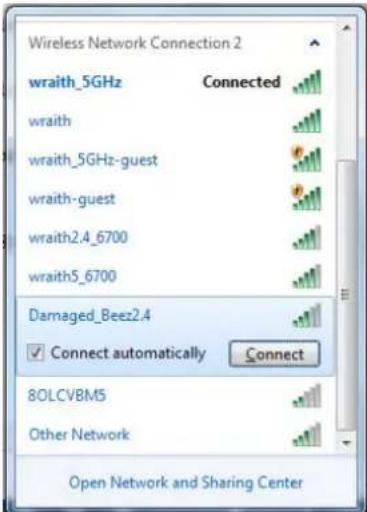

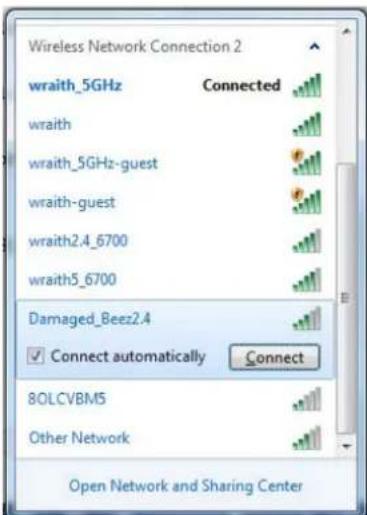

1. Sur votre bureau Windows, cliquez sur l'icône sans-fil de la barre d'état système. Une liste des

réseaux détectés apparaîtra.

2. Cliquez sur le nom de votre propre réseau. Cliquez sur Connexion. Dans l'exemple ci-dessous,

l'ordinateur était connecté à un autre réseau sans fil appelé wraith_5GHz. Le nom du réseau sans fil du routeur EA7300 Linksys, Damaged_Beez2.4 dans cet exemple, est sélectionné.

3. Si vous êtes invité à saisir une clé de sécurité réseau, entrez votre mot de passe (clé de sécurité)

dans le champ Network security key (Clé de sécurité réseau). Cliquez sur OK.18

4. Votre ordinateur se connectera au réseau et vous devriez pouvoir accéder au routeur.

*Selon la version Windows que vous utilisez, la description ou les icônes représentant ces étapes pourraient être légèrement différentes. Pour corriger le problème sur les ordinateurs Mac, faites ce qui suit :

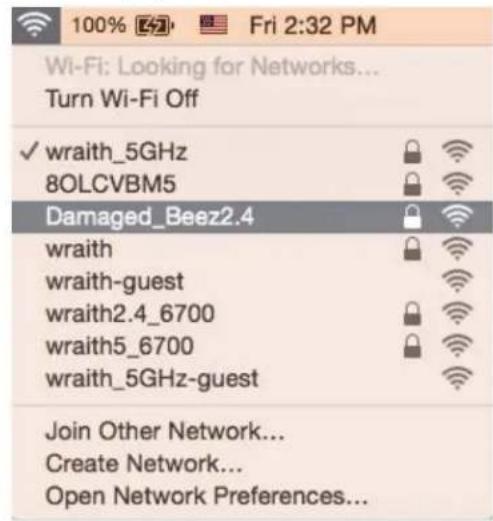

1. Dans la barre de menu en haut de l'écran, cliquez sur l'icône du sans-fil. Une liste des réseaux

sans fil apparaîtra. Sans-fil intelligent Linksys a automatiquement attribué un nom à votre réseau.

2. Dans l'exemple ci-dessous, l'ordinateur était connecté à un autre réseau sans fil appelé

wraith_5GHz. Le nom du réseau sans fil du routeur EA7300 Linksys, Damaged_Beez2.4 dans cet exemple, est sélectionné.

3. Cliquez sur le nom de réseau sans fil du routeur EA7300 Linksys (Damaged_Beez2.4 dans

Entrez votre mot de passe de réseau sans fil (Clé de sécurité) dans le champ Password (Mot de passe). Cliquez sur OK. Une fois la configuration terminée Internet ne semble pas disponible Si Internet a de la difficulté à communiquer avec votre routeur, le problème pourrait apparaître sous forme de message « [adresse Internet] introuvable » dans votre navigateur Web. Si vous savez que l'adresse Internet est correcte, et que vous avez essayé plusieurs adresses Internet valides avec le même résultat, cela pourrait indiquer que votre FAI ou votre modem ne peut pas communiquer avec votre routeur. Essayez ce qui suit :19

Assurez-vous que les câbles réseau et d'alimentation sont correctement branchés.

Assurez-vous que la prise de courant sur laquelle votre routeur est branché est alimentée en courant.

Redémarrez le routeur.

Communiquez avec votre FAI pour savoir s'il y a des pannes dans votre secteur. La méthode la plus courante pour faire le dépannage de votre routeur est de l'éteindre, puis de le rallumer. Votre routeur peut alors recharger ses paramètres personnalisés, ce qui permettra aux autres périphériques (comme le modem) de le redécouvrir et de communiquer avec lui. C’est ce qu’on appelle le « redémarrage ». Pour redémarrer votre routeur en utilisant le cordon d'alimentation, faites ce qui suit :

Débranchez le cordon d’alimentation du routeur et du modem.

Attendez 10 secondes, puis rebranchez-le sur le modem. Assurez-vous qu'il est sous tension.

Attendez que le voyant « en ligne » du modem cesse de clignoter (environ deux minutes). Rebranchez le cordon d’alimentation sur le routeur.

Attendez que le voyant d’alimentation cesse de clignoter. Patientez deux minutes avant d'essayer de vous connecter à Internet à partir d'un ordinateur. Pour redémarrer votre routeur en utilisant le Sans-fil intelligent Linksys, faites ce qui suit :

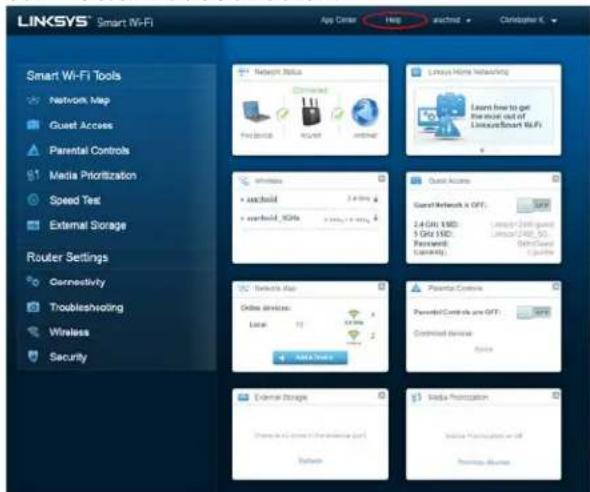

Connectez-vous au Sans-fil intelligent Linksys. (Voir « Connexion à Sans-fil intelligent Linksys » à la page 9

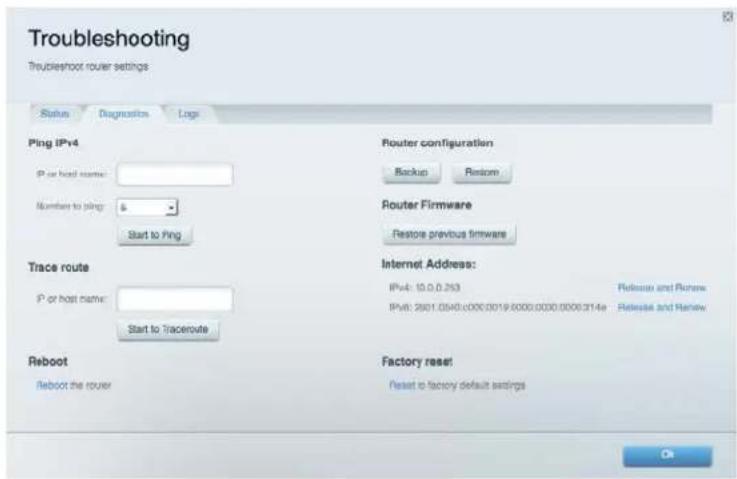

Sous Router Settings (Paramètres du routeur), cliquez sur Troubleshooting (Dépannage).

Sous Reboot (Redémarrer), cliquez sur Reboot (Redémarrer).

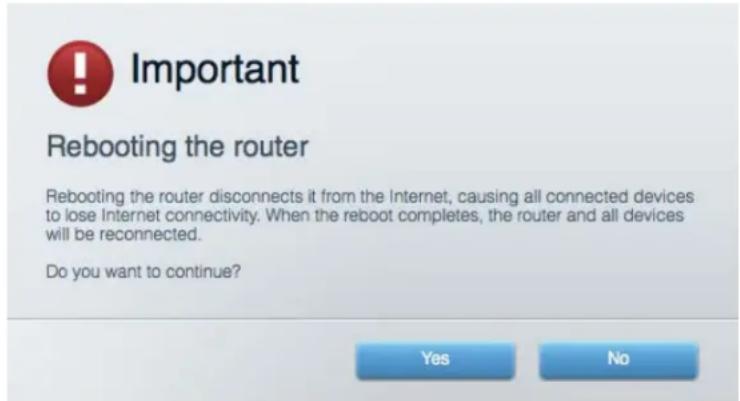

Cliquez sur Yes (Oui). Le routeur va redémarrer. Pendant cette opération, tous les périphériques qui y sont raccordés perdront leur connexion Internet et se reconnecteront automatiquement lorsque le routeur sera de nouveau prêt.20 Le Sans-fil intelligent Linksys ne s'ouvre pas dans votre navigateur Web Les versions les plus récentes de Google Chrome

, Firefox®, Safari® (pour Mac® et iPad®), Microsoft Edge, et les versions 8 et suivantes d'Internet Explorer® sont compatibles avec Sans-fil intelligent Linksys.21 Caractéristiques techniques Linksys EA7300 Nom du modèle Routeur Gigabit MU-MIMO AC 1750 Max- Stream Linksys Numéro du modèle EA7300 Vitesse du port du commutateur 10/100/1000 Mbit/s (Gigabit Ethernet) Fréquence radio 2,4 GHz et 5 GHz Nombre d'antennes 3 antennes externes ajustables Ports Alimentation, USB 3.0, Internet, Ethernet (1 à 4) Boutons Reset (réinitialisation), Wi-Fi Protected Setup, marche/arrêt Voyants DEL Panneau supérieur : logo lumineux Linksys Panneau arrière : Internet, Ethernet (1-4) UPnP Pris en charge Fonctions de sécurité

Bits de clé de sécurité Cryptage de données jusqu'à 128 bits Systèmes d'allocation de fichiers de l'unité de stockage FAT, NTFS et HFS+ Navigateurs compatibles Les versions les plus récentes de Google Chrome

Microsoft Edge, et les versions 8 et suivantes d'Internet Explorer

sont compatibles avec Sans-fil intelligent Linksys Environnement d'exploitation Dimensions 257 x 184 x 56 mm (10,12 x 7,24 x 2,2 po) sans les antennes Poids unitaire 636 g (22,43 oz) Alimentation 12 V, 2,5 A Certifications FCC, CE, Wi-Fi a/b/g/n/ac préliminaire, Windows 7, Windows 8 Température de fonctionnement : 0 à 40 °C (32 à 104 °F) Température de stockage : -20 à 60 °C (-4 à 140 °F) Humidité (marche) 10 % à 80 % d'humidité relative, sans condensation Humidité (entreposage) 5 % à 90 %, sans condensation Les spécifications peuvent changer sans préavis.22 Pour en savoir plus à propos de la conformité aux normes, la garantie et la sécurité, rendez-vous sur Linksys.com/support/ea7300. Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier, notamment une capacité de réseau sans fil, un taux de débit de données et une portée moindres. La performance dépend de nombreux facteurs, conditions et variables, dont l'éloignement du point d'accès, le volume du trafic réseau, les matériaux et la construction de l'édifice, le système d'exploitation utilisé, la combinaison des produits sans fil utilisés, les interférences ainsi que d'autres conditions défavorables. BELKIN, LINKSYS et de nombreux noms de produits et logos sont des marques de commerce du groupe de sociétés Belkin. Les autres marques mentionnées sont la propriété de leur détenteur respectif. Les licences et la documentation relatives aux logiciels tiers utilisés dans ce produit peuvent être consultées à l'adresse suivante : http://support.linksys.com/en-us/license. Pour toute demande relative au code source LPG ou toute autre question, veuillez communiquer avec nous à l'adresse http://support.linksys.com/en-us/gplcodecenter. © Belkin International, Inc. ou ses sociétés affiliées, 2016. Tous droits réservés.مﺪﺨﺘﺴﻤﻟا ﻞﯿﻟد ﮫﺟﻮﻣMAX-STREAM™ AC1750 MU-MIMO GIGABIT ROUTER # زاﺮﻄﻟاEA73002

Message de type Impossible d'accéder à votre routeur

• Après la configuration p. 18
• Internet semble inaccessible p. 18
• L'interface Linksys Smart Wi-Fi ne s'ouvre pas dans votre navigateur Web p. 20
• Spécifications p. 21
• Linksys EA7300 p. 21

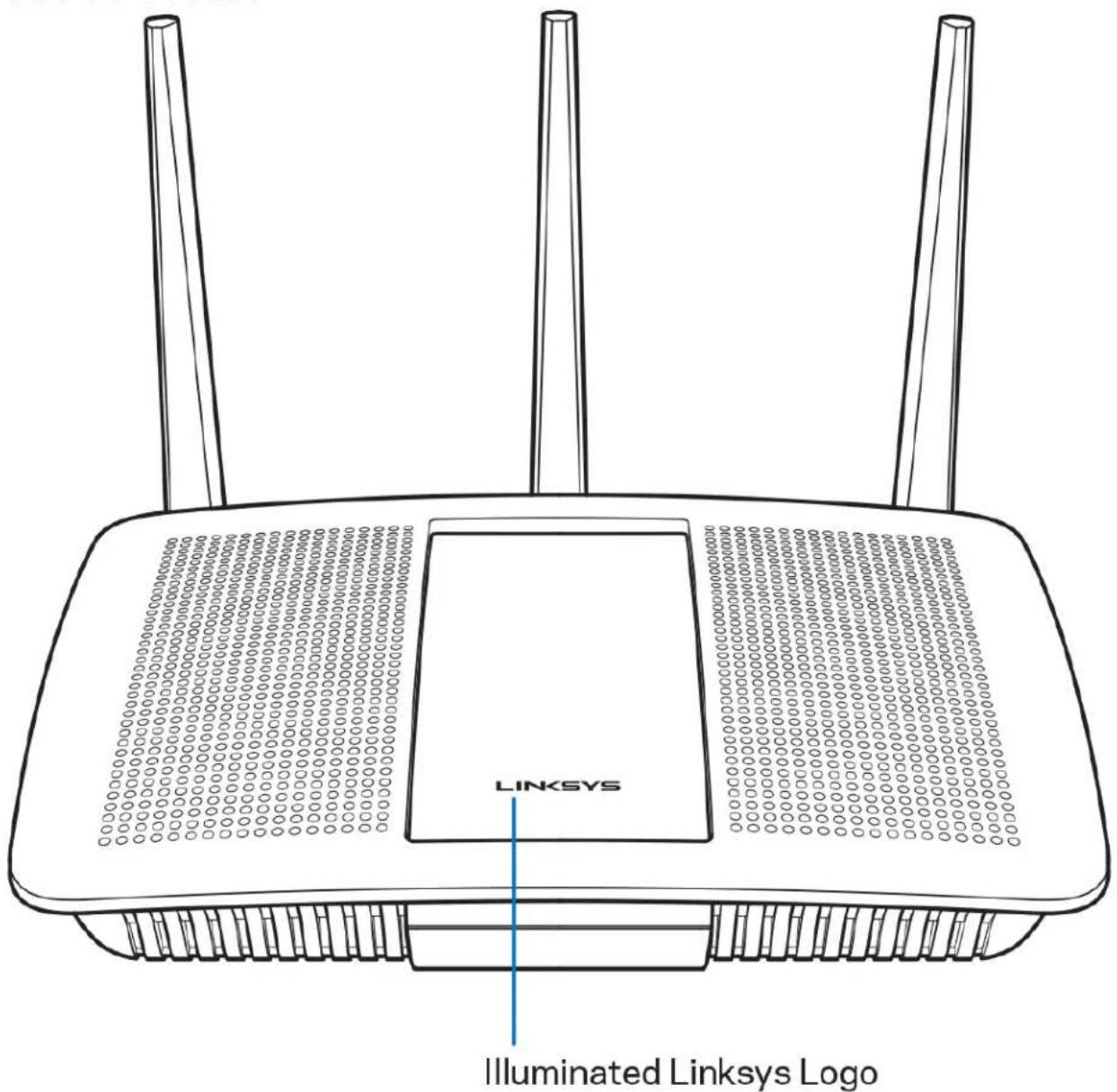

• Conditions environnementales Présentation du produit Vue de dessus Logo Linksys lumineux ------ Le logo Linksys reste allumé tant que l'appareil est connecté à Internet. Il clignote (normalement ou lentement) pendant le démarrage, le test automatique et les mises à niveau du micrologiciel. Il clignote rapidement pour signaler les erreurs de connexion.4 Vue arrière Antennes ajustables (1) — Pour une meilleure performance, positionnez les antennes à la verticale comme indiqué sur le dessin. Port USB 3.0 (2) — Connectez et partagez un disque ou une imprimante USB via votre réseau ou Internet. Port Internet (3) — Utilisez un câble Ethernet pour brancher un modem Internet à haut débit de type fibre optique ou câble / DSL sur ce port gigabit (10/100/1000) jaune. Remarque — Pour des performances optimales, utilisez des câbles de catégorie CAT5e ou supérieure sur les ports Internet. Ports Ethernet (4) — Utilisez des câbles Ethernet pour brancher des périphériques filaires de votre réseau sur ces ports Gigabit (10/100/1000) bleus.5 Remarque — Pour des performances optimales, utilisez des câbles de catégorie CAT5e ou supérieure sur les ports Ethernet. Port d'alimentation (5) ------ Branchez sur ce port l'adaptateur secteur fourni avec le routeur. Bouton Wi-Fi Protected Setup™ (6) — Appuyez sur ce bouton pour configurer la sécurité sans fil sur des périphériques réseau compatibles Wi-Fi Protected Setup. Bouton de réinitialisation (7) — Pour restaurer les paramètres d'usine du routeur, maintenez ce bouton enfoncé jusqu'à ce que le voyant d'alimentation se mette à clignoter. Vous pouvez également restaurer les paramètres d'usine à l'aide de Linksys Smart Wi-Fi via Internet ou une application mobile. Bouton d'alimentation (8) ------ Appuyez sur | pour allumer (on) le routeur.6 Installation : instructions de base Où trouver une aide supplémentaire En plus de ce guide de l'utilisateur, vous pouvez trouver de l'aide supplémentaire ici : p. 213

Linksys.com/support/EA7300 (documentation, téléchargements, FAQ, assistance technique, chat en direct, forums) Les licences et les notices relatives aux logiciels tiers utilisés dans ce produit sont disponibles à l'adresse suivante : http://support.linksys.com/en-us/license. Veuillez vous rendre sur la page Web http://support.linksys.com/en-us/gplcodecenter pour toute demande relative au code source GPL. Comment installer votre routeur

1. Pour terminer l'installation, rendez-vous sur le site Web suivant :

http://LinksysSmartWiFi.com.

2. Identifiez votre type d'installation.

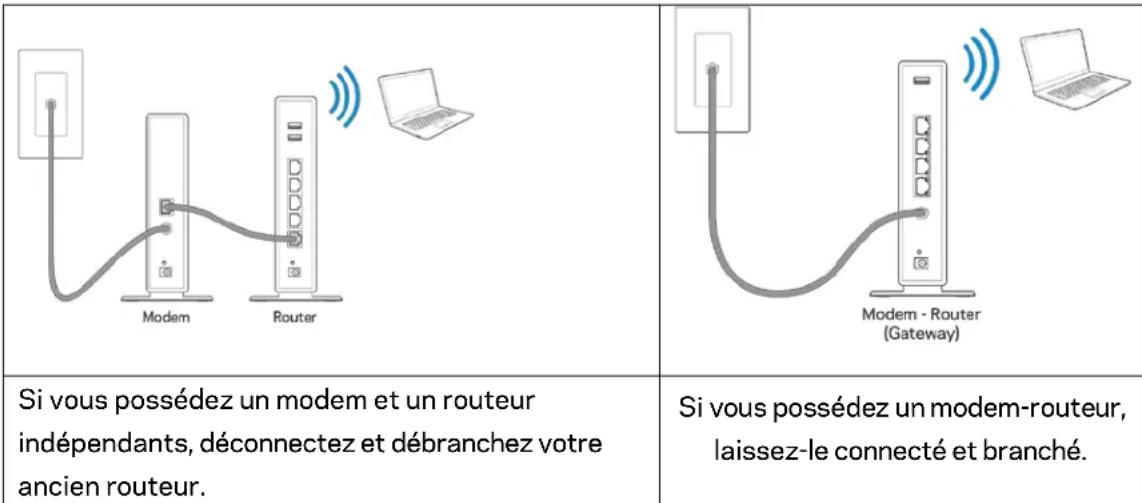

Si vous possédez un modem et un routeur indépendants, déconnectez et débranchez votre ancien routeur. Si vous possédez un modem-routeur, laissez-le connecté et branché.

3. Positionnez les antennes à la verticale et branchez le routeur sur une prise de courant. Veillez

à ce que le bouton d'alimentation soit sur la position | (on).

4. Connectez votre routeur à votre modem à l'aide du câble. Connectez une extrémité du câble

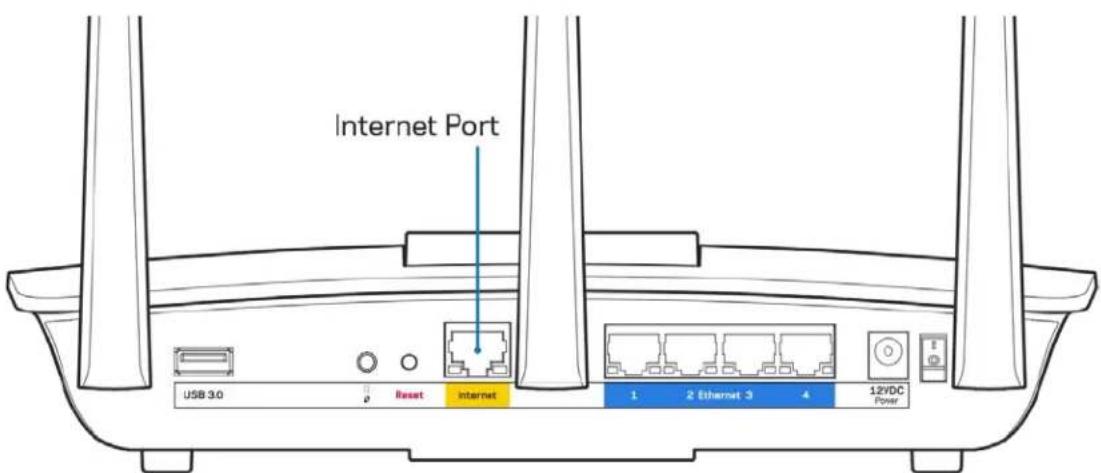

Internet fourni au port Internet jaune du routeur. Si vous possédez un modem, branchez l'autre extrémité sur le port Ethernet (LAN) de votre modem. Si vous avez un modem-routeur, branchez sur n'importe quel port disponible.

5. Patientez jusqu'à ce que le logo Linksys situé au dessus du routeur ne clignote plus et reste

6. Connectez-vous au réseau Wi-Fi portant le nom indiqué dans le Guide de démarrage rapide7

fourni avec votre routeur (Vous pourrez changer ces informations plus tard). Si vous avez besoin d'aide pour vous connecter au réseau, reportez-vous à la documentation disponible sur linksys.com/support/ea7300. Remarque — Vous n'avez pas accès à Internet tant que l'installation n'est pas terminée.

7. Saisissez http://LinksysSmartWiFi.com dans la barre d'adresse de votre navigateur Web.

Suivez les instructions à l'écran pour terminer la configuration. Vous pouvez également taper

192.168.1.1 dans votre navigateur pour démarrer l'installation.

À la fin de l'installation, suivez les instructions à l'écran pour configurer votre compte Linksys Smart Wi- Fi. Utilisez Linksys Smart Wi-Fi pour configurer votre routeur depuis n'importe quel ordinateur disposant d'une connexion Internet. Gérer les paramètres de votre routeur :

Modifier le nom du routeur et le mot de passe

Configurer un accès Invité

Paramétrer le contrôle parental

Connecter des périphériques à votre réseau

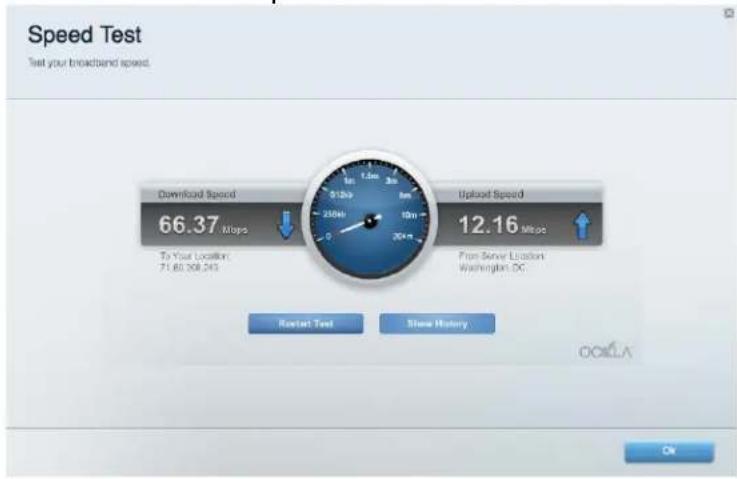

Tester la vitesse de votre connexion Internet Remarque — Lors de la configuration de votre compte Linksys Smart Wi-Fi, un e-mail de vérification vous sera envoyé. À partir de votre réseau domestique, cliquez sur le lien inclus dans l'e-mail pour associer votre routeur au compte Linksys Smart Wi-Fi. Astuce — Cliquez sur Page suivante dans votre navigateur, imprimez la page, puis prenez note des paramètres de votre routeur et de votre compte indiqués dans le tableau ci-dessous. Conservez-les en lieu sûr.8 Nom du réseau 2,4 GHz Mot de passe réseau Nom du réseau 5 GHz Mot de passe réseau Mot de passe du routeur Nom du réseau invité Mot de passe du réseau invité Nom d'utilisateur Linksys Smart Wi-Fi Mot de passe Linksys Smart Wi-Fi9 Comment utiliser le Smart Wi-Fi de Linksys Vous pouvez configurer votre routeur n'importe où dans le monde grâce à Linksys Smart Wi-Fi, mais vous avez également la possibilité de le configurer directement à partir de votre réseau domestique. Il se peut que Linksys Smart Wi-Fi soit également disponible pour votre appareil mobile. Pour en savoir plus à ce sujet, consultez la boutique d'applications de votre appareil. Comment se connecter à Linksys Smart Wi-Fi Pour vous connecter à Linksys Smart Wi-Fi :

Ouvrez le navigateur Web de votre ordinateur.

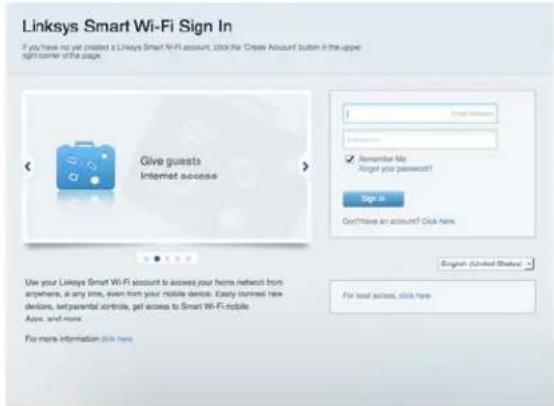

Rendez-vous sur www.linksyssmartwifi.com et connectez-vous à votre compte. Si vous avez oublié votre mot de passe, cliquez sur Vous avez oublié votre mot de passe ? et suivez les instructions à l'écran pour le récupérer. Assistance Linksys Smart Wi-Fi (connectez-vous à votre compte Linksys Smart Wi-Fi, puis cliquez sur Aide en haut de l'écran).10 Plan du réseau Plan du réseau vous permet d'afficher et de gérer tous les périphériques réseau connectés à votre routeur. Vous pouvez ainsi voir quels sont les périphériques connectés à votre réseau principal et votre réseau invité ou afficher les informations pour chacun des périphériques. Accès des invités Accès des invités vous permet de configurer et de gérer un réseau que des utilisateurs invités peuvent utiliser sans pouvoir accéder à l'ensemble de vos ressources réseau.11 Contrôle parental Contrôle parental vous permet de bloquer des sites Web et de limiter l'accès Internet à certaines heures. Gestion de la priorité des médias Gestion de la priorité des médias vous permet de définir les dispositifs et les applications qui ont une priorité absolue pour le trafic de votre réseau.12 Mesure du débit Mesure du débit vous permet de tester la vitesse de connexion Internet de votre réseau. Stockage externe Stockage externe vous permet d'accéder à un disque USB (non fourni) et de définir le partage de fichiers, un serveur de médias et l'accès FTP.13 Connectivité Connectivité vous permet de configurer les paramètres réseau de base et avancées. Dépannage Dépannage vous offre un diagnostic des problèmes rencontrés avec votre routeur et vérifie le statut de votre réseau.14 Sans fil Sans fil vous permet de configurer le réseau sans fil de votre routeur. Vous pouvez également modifier le mode de sécurité, le mot de passe, le filtrage MAC et connecter des périphériques dotés de la fonction Wi-Fi Protected Setup™. Sécurité Sécurité vous permet de configurer la sécurité du réseau sans fil de votre routeur. Vous pouvez configurer le pare-feu et les paramètres VPN, et personnaliser les options de vos applications et de vos jeux.15 Dépannage Pour obtenir de l'aide, contactez notre service d'assistance technique primé à l'adresse suivante : Linksys.com/support/EA7300. La configuration de votre routeur a échoué Si Linksys Smart Wi-Fi n'a pas terminé l'installation, vous pouvez opter pour l'une des solutions suivantes :

Appuyez sur le bouton de réinitialisation avec un trombone déplié ou une épingle et tenez-le enfoncé jusqu'à ce que le voyant se mette à clignoter (environ 10 secondes). Installez à nouveau le routeur.

Désactivez temporairement le pare-feu de votre ordinateur (voir les instructions du logiciel de sécurité pour obtenir de l'aide à ce sujet). Installez à nouveau le routeur.

Si vous avez un autre ordinateur, utilisez cet ordinateur pour installer à nouveau le routeur.16 Message de type Votre câble Internet n'est pas branché Si vous obtenez un message « Votre câble Internet n'est pas branché » lorsque vous essayez de configurer votre routeur, procédez comme suit :

Assurez-vous qu'un câble Ethernet ou Internet (ou un câble identique à celui fourni avec votre routeur) est correctement connecté entre le port jaune Internet à l'arrière du routeur et le port approprié de votre modem. Sur le modem, ce port s'appelle généralement Ethernet, mais il peut également être nommé Internet ou WAN.

Assurez-vous que votre modem est connecté à la source d'alimentation et allumé. S'il possède un interrupteur d'alimentation, assurez-vous qu'il est en position « ON » ou « l » (plutôt que O).

Si votre service Internet est de type câble, assurez-vous que le port CABLE du modem câble est raccordé au câble coaxial fourni par votre FAI.

Si votre service Internet est de type DSL, assurez-vous que la ligne téléphonique DSL est raccordée au port DSL du modem.17

Si votre ordinateur a déjà été connecté à votre modem avec un câble USB, débranchez le câble USB.

Installez à nouveau le routeur. Message de type Impossible d'accéder à votre routeur Vous devez être connecté à votre réseau pour accéder à votre routeur. Si vous disposez d'un accès sans fil à Internet, assurez-vous d'être bien connecté à votre réseau et de n'avoir commis aucune erreur. Pour résoudre ce problème sur un ordinateur Windows, procédez comme suit* :

1. Cliquez sur l'icône de réseau sans fil située sur le Bureau Windows, dans la barre d'état système

de l'ordinateur. La liste des réseaux disponibles s'affiche.

2. Cliquez sur le nom de votre réseau. Cliquez sur Connect (Connexion). Dans l'exemple ci-

dessous, l'ordinateur est connecté à un réseau sans fil nommé wraith_5GHz . Le nom du réseau sans fil du routeur Linksys EA7300, à savoir Damaged_Beez2.4 dans notre exemple, est affiché en surbrillance.

3. Si vous êtes invité à entrer une clé réseau, saisissez votre mot de passe (Security Key) dans les

champs Network key (Clé réseau) et Confirm network key (Confirmer la clé réseau). Cliquez sur OK.18

4. Votre ordinateur se connectera au réseau et vous devriez être en mesure d'accéder au routeur.

*Selon la version de Windows que vous utilisez, il se peut que les termes ou les icônes affichés soient différents de ce qui est indiqué dans ces instructions. Pour résoudre le problème sur les ordinateurs Mac, procédez comme suit :

1. Dans la barre de menus située en haut de l'écran, cliquez sur l'icône Wi-Fi. La liste des réseaux

sans fil s'affiche. Le Smart Wi-Fi Linksys attribue automatiquement un nom à votre réseau.

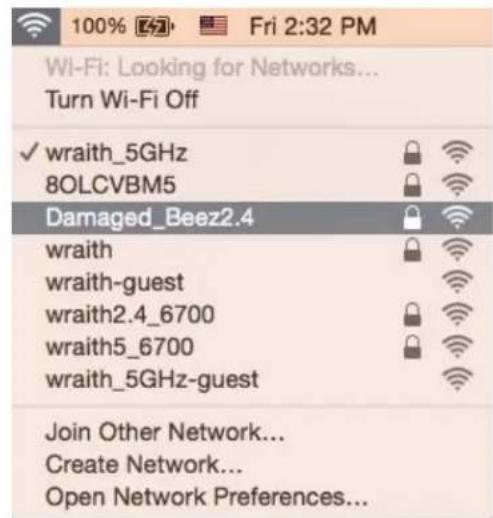

2. Dans l'exemple ci-dessous, l'ordinateur est connecté à un réseau sans fil nommé

Le nom du réseau sans fil du routeur Linksys EA7300, à savoir Damaged_Beez2.4 dans notre exemple, est affiché en surbrillance.

3. Cliquez sur le nom du réseau sans fil de votre routeur Linksys EA7300 (

Damaged_Beez2.4 dans cet exemple).

Saisissez le mot de passe (clé de sécurité) de votre réseau sans fil dans le champ Password (Mot de passe). Cliquez sur OK. Après la configuration Internet semble inaccessible Si votre routeur ne parvient pas à communiquer avec Internet, cela peut se traduire par l'apparition d'un message de type « Impossible d'ouvrir [adresse Internet] » dans votre navigateur Web. Si vous êtes sûr que l'adresse Internet est correcte et que vous avez essayé plusieurs autres adresses Internet valides en obtenant le même résultat, il se peut qu'il y ait un problème de communication entre votre routeur et votre FAI ou votre modem. Essayez la solution suivante :19

Assurez-vous que tous vos câbles réseau et vos câbles d'alimentation sont correctement branchés.

Assurez-vous que la prise électrique sur laquelle votre routeur est branché est sous tension.

Redémarrez votre routeur.

Prenez contact avec votre FAI pour savoir s'il y a eu des pannes de courant dans votre quartier. La méthode la plus courante pour dépanner votre routeur consiste à l'éteindre puis à le rallumer. Cela lui permet alors de recharger ses paramètres personnalisés afin que les autres périphériques (tels que le modem) puissent le détecter à nouveau et communiquer avec lui. Ce processus est appelé « redémarrage ». Pour redémarrer votre routeur à l'aide du cordon d'alimentation :

Débranchez le cordon d'alimentation du routeur et du modem.

Attendez dix secondes, puis rebranchez le cordon d'alimentation sur le modem. Assurez-vous qu'il est bien sous tension.

Attendez que le voyant « en ligne » du modem s'arrête de clignoter (environ deux minutes). Rebranchez le cordon d'alimentation sur le routeur.

Attendez que le témoin d'alimentation s'arrête de clignoter. Patientez deux minutes avant d'essayer de vous connecter à Internet à partir d'un ordinateur. Pour redémarrer votre routeur à l'aide de Linksys Smart Wi-Fi :

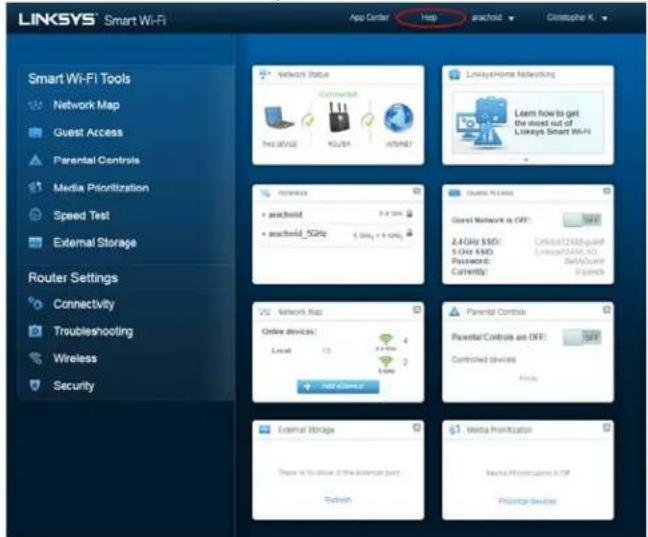

Connectez-vous à Linksys Smart Wi-Fi (Voir « Comment se connecter à Linksys Smart Wi-Fi » à la page 9

Sous Router Settings (Paramètres du routeur), cliquez sur Troubleshooting (Dépannage).

Cliquez sur l'onglet Diagnostics (Diagnostique).

Sous Reboot (Redémarrage), cliquez sur Reboot (Redémarrer).

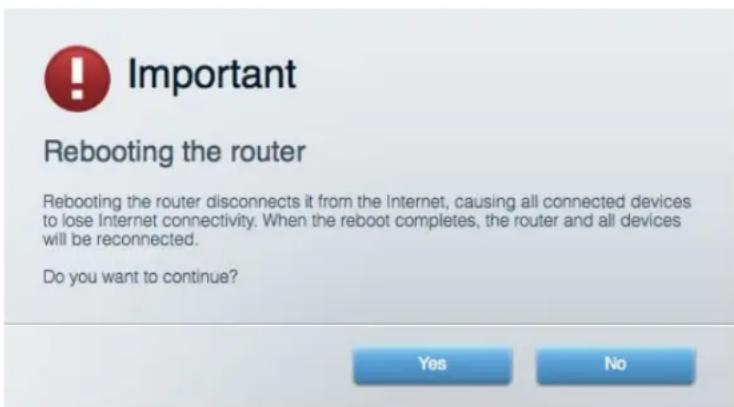

Cliquez sur Yes (Oui). Le routeur redémarre. Pendant le redémarrage du routeur, tous les périphériques connectés perdront leur connexion Internet et se reconnecteront automatiquement une fois que le routeur sera à nouveau prêt.20 L'interface Linksys Smart Wi-Fi ne s'ouvre pas dans votre navigateur Web Linksys Smart Wi-Fi est compatible avec les dernières versions de Google Chrome

, Firefox®, Safari® (Mac® et iPad®), Microsoft Edge ainsi que la version 8 d'Internet Explorer®.21 Spécifications Linksys EA7300 Nom du modèle Routeur triple bande MU-MIMO Gigabit Max- Stream AC1750 de Linksys Référence du modèle EA7300 Vitesse des ports 10/100/1000 Mbit/s (Gigabit Ethernet) Fréquence radio : 2,4 GHz et 5 GHz Nombre d'antennes 3 antennes externes réglables Ports Alimentation, USB 3.0, Internet, Ethernet (1-4) Boutons Reset (Réinitialisation), Wi-Fi Protected Setup, Alimentation Voyants Panneau au-dessus du routeur : logo Linksys lumineux Panneau arrière : Internet, Ethernet (1-4) UPnP Compatible Fonctions de sécurité

Configuration binaire de la clé de sécurité Cryptage jusqu'à 128 bits Systèmes de fichiers pris en charge FAT, NTFS et HFS+ Navigateurs pris en charge Linksys Smart Wi-Fi est compatible avec les dernières versions de Google Chrome
