MODE D'EMPLOI IS 180 STEINEL
FR . . . 24 Se référer à la partie texte !
NL . . . 34 Neem de tekst in acht!
Nous vous remercions de la confiance que vous avez témoignée à STEINEL en achetant ce détecteur infrarouge. Vous avez choisi un article de très grande qualité, fabriqué, testé et conditionné avec le plus
grand soin.
Avant de l'installer, veuillez lire attentivement ces instructions de montage. En effet, seules une installation et une mise en service correctement effectuées garantissent durablement un fonctionnement impec-
cable et fiable.
Nous souhaitons que votre nouveau détecteur infra-rouge vous apporte entière satisfaction.
1. Description de l'appareil
1 Vis de blocage
2 Cache design
3 Lentille (amovible et pivotante pour choisir le réglage de base de portée de 5 ou 12 m max.)
4 Réglage de crépuscularité 2–2.000 lux
5 Temporisation 5 s–15 min
6 Cran (boîtier ouvrant pour le montage et le branchement au secteur)
2. Caractéristiques techniques
| Dimensions (H × L × P) : 120 × 76 × 56 mm | |
| Puissance : Lampe à incandescence / halogène | 1.000 W |
| Tubes fluorescents ballasts électroniques | 1.000 W |
| Tubes fluorescents non compensés | 500 VA |
| Tubes fluorescents compensés en série | 900 VA |
| Tubes fluorescents compensés en parallèle | 500 VA |
| Lampes halogènes basse tension | 1.000 VA |
| LED < 2 W | 100 W |
| 2 W < LED < 8 W | 175 W |
| LED > 8 W | 350 W |
| Charge capacitive | 132 μF |
| Alimentation électrique : 230 -240 V, 50 Hz | |
| Angle de détection : 180° horizontalement, 90° verticalement | |
| Portée du détecteur : Réglage de base 1 : max. 5 mRéglage de base 2 : max. 12 m (réglage d’usine)+ réglage de précision par caches enfichables 1 | -12 m |
| Temporisation : 5 s | -15 min (réglage d’usine : 5 s) |
| Réglage de crépuscularité : 2 | -2.000 lux (réglage d’usine : 2.000 lux) |
| Indice de protection : IP 54 | |
| Plage de température : de -20 à +50 °C | |

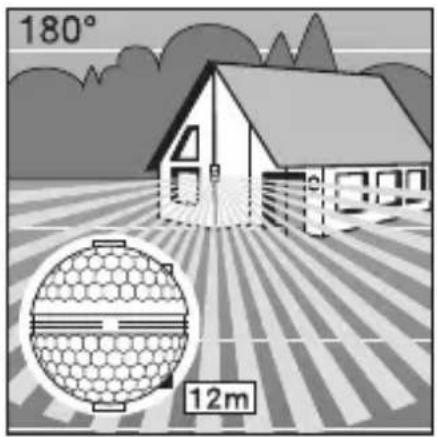

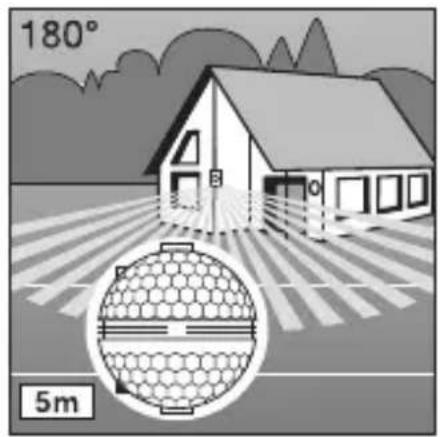

3. Le principe
L'IS 180-2 est muni de deux détecteurs pyroélectriques de 120° qui détectent le rayonnement de chaleur invisible émis par les corps en mouvement (personnes, animaux, etc.). Ce rayonnement de chaleur capté est ensuite traité par un système électronique qui met
en marche l'appareil raccordé (p. ex. une lampe). Les obstacles comme les murs ou les vitres s'opposent à la détection du rayonnement de chaleur et empêchent toute commutation. Les deux détecteurs pyroélectriques couvrent un angle de détection de 180° avec une
ouverture angulaire de 90°. La lentille amovible et pivotante FR permet de régler la portée sur deux valeurs de base de 5 et 12 m max. L'appareil est livré avec des supports muraux qui permettent un montage très facile dans les angles intérieurs ou extérieurs.


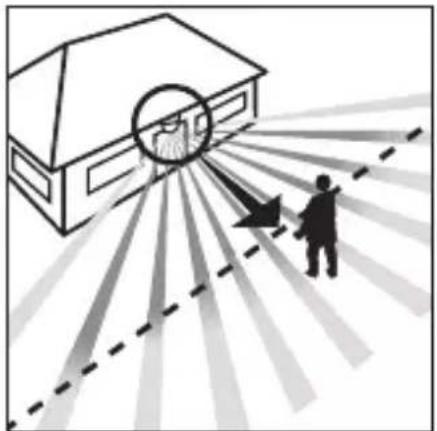

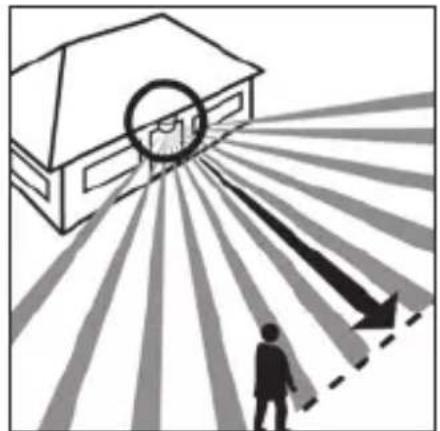

Sens de passage : frontal

Sens de passage : perpendiculaire
Important : la détection des mouvements est la plus fiable quand l'appareil est monté perpendiculairement au sens de passage et qu'aucun obstacle (arbre, mur, etc.) n'obstrue le champ de visée.

4. Consignes de sécurité
■ Avant toute intervention sur le détecteur de mouvement, couper l'alimentation électrique !
■ Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.
■ L'installation du détecteur implique une intervention sur le réseau électrique et doit donc être effectuée correctement et conformément aux prescriptions d'installation et conditions de raccordement en vigueur dans le pays (NF C-15100).
■ Tenez compte du fait que le détecteur doit être protégé par un disjoncteur 10 A. Le diamètre du câble secteur ne doit pas dépasser 10 mm.
■ Ne régler la temporisation et la crépuscularité que lorsque la lentille est en place.

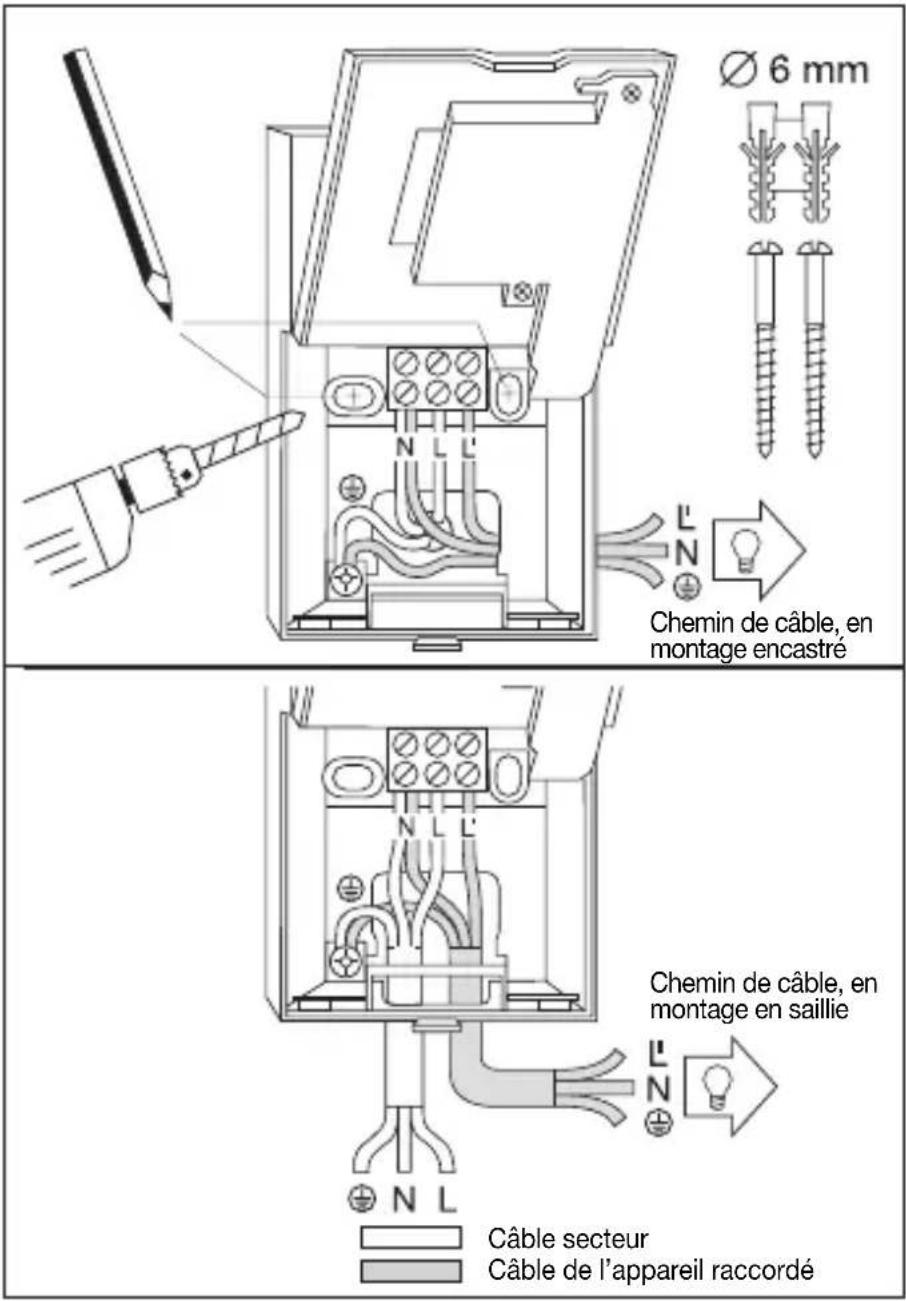

5. Installation / fixation au mur


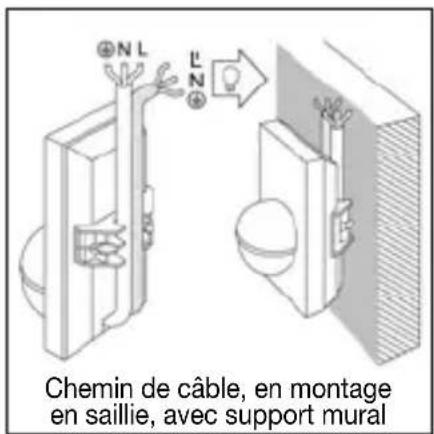

Chemin de câble, en montage en saillie, avec support muralRemarque : pour le montage mural, il est également possible d'utiliser un support mural d'angle intérieur. Les câbles peuvent ainsi passer facilement par le haut derrière l'appareil et par l'ouverture du câble d'alimentation en saillie.
Il faut monter l'appareil à 50 cm au moins de toute lampe dont la chaleur pourrait entraîner un déclenchement intempestif du détecteur. Pour obtenir les portées indiquées de 5/12 m, il faut monter le détecteur à une hauteur de 2 m environ.
Séquence de montage :
- Retirer le cache design 2.
- Desserrer le cran 6 et ouvrir la moitié inférieure du boîtier.
- Marquer l'emplacement des trous. 4. Percer les trous, mettre les chevilles (∅ 6 mm) en place.
- Percer la paroi pour y introduire le câble, selon qu'il est posé en saillie ou encastré. 6. Faire passer les câbles du secteur et de l'appareil raccordé et les raccorder. Si le chemin de câble est posé en saillie, utiliser le bouchon.
a) Branchement du câble secteur
Le câble secteur est composé d'un câble à 2-3 conducteurs : L = phase
N = neutre
PE = terre ( ≡ )
En cas de doute, il faut identifier les câbles avec un testeur de tension puis les remettre hors tension. Raccorder la phase (L) et le neutre (N) comme indiqué sur le dessin. Brancher la terre au contact de terre (☐).
Il est bien sûr possible de monter sur le câble secteur un interrupteur permettant la mise en ou hors circuit de l'appareil. Le détecteur peut également être activé manuellement pour la durée réglée à l'aide d'un poussoir de repos monté sur le câble secteur.
b) Branchement de l'appareil à raccorder Le branchement de la lampe s'effectue également avec un câble à 2-3 conducteurs. Le conducteur de phase de la lampe doit être raccordé à la borne L'. Le conducteur de neutre doit être raccordé à la borne N avec le conducteur
de neutre du câble secteur. Le conducteur de terre est à raccorder au contact de terre (♡).
- Visser et refermer le boîtier.
- Mettre en place la lentille (choisir la portée maxi 5 m ou 12 m), cf. chapitre « Réglage de la portée ».
- Régler la temporisation 5
et la crépuscularité 4 (cf. chapitre « Fonctions »).10. Poser le cache design 2 et le protéger contre tout retrait FR intempestif à l'aide de la vis de blocage 1.
Important : une inversion des branchements peut entraîner la détérioration de l'appareil.

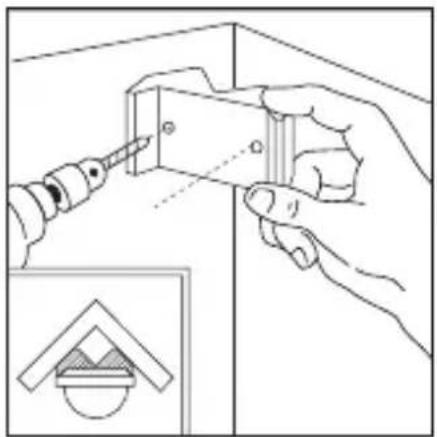

6. Montage du support mural d'angle

Les supports muraux d'angle permettent de monter aisément l'IS 180-2 sur les angles intérieurs et extérieurs. Utilisez le support mural d'angle comme gabarit pour le perçage des trous. Ceci vous permet de positionner le trou de perçage selon l'angle correct pour monter aisément le support mural d'angle. Les supports muraux d'angle sont disponibles séparément : 4007841085131 noir 4007841085148 blanc
7. Fonctions
Après avoir branché le détecteur au secteur, fermé le boîtier et mis la lentille en place, vous pouvez mettre l'installation en
service.En retirant le cache design 2 on accède à deux possibilités de réglage.
Important : ne régler la temporisation et la crépuscularité que lorsque la lentille est en place.

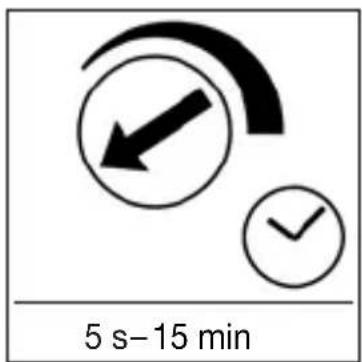

Temporisation de l'extinction (Minuterie)
La durée d'éclairage souhaitée est réglable en continu d'environ 5 s à 15 min maxi. La temporisation est à son minimum (env. 5 s) quand la vis de réglage est en butée à gauche, à son maximum (env.
15 min) quand la vis est en butée à droite. Lors du réglage de la zone de détection et du test de fonctionnement, nous conseillons de régler la temporisation minimum.

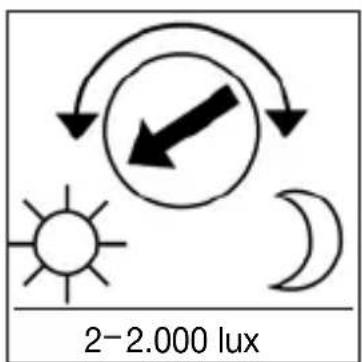

Réglage de crépuscularité (Seuil de réaction)
Le seuil de réaction du détecteur est réglable en continu d'env. 2 à 2.000 lux. Lorsque la vis de réglage est en butée à gauche, l'appareil est en fonctionnement diurne, soit env. 2.000 lux. Lorsque la
vis de réglage est en butée à droite, l'appareil est en fonctionnement crépusculaire, soit env. 2 lux. Lors du réglage de la zone de détection et du test de fonctionnement en plein jour, la vis de réglage doit être en butée à gauche.

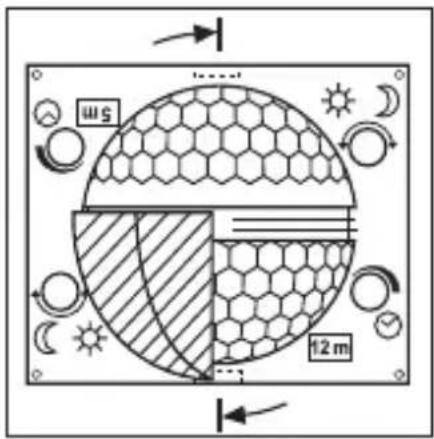

8. Réglages de base de la portée
Lorsque la lentille est en place (enfoncer fermement la lentille dans le guidage prévu à cet effet), la portée maximum réglée (12 m ou 5 m) est indiquée
en bas à droite. Pour régler la portée, il faut détacher la lentille du cran latéral à l'aide d'un tournevis puis la remettre en place sur la position souhaitée.

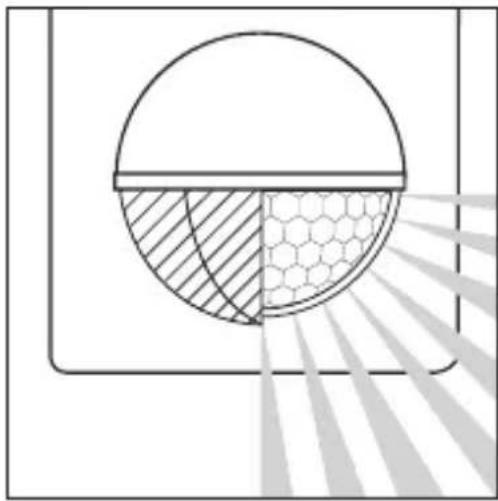

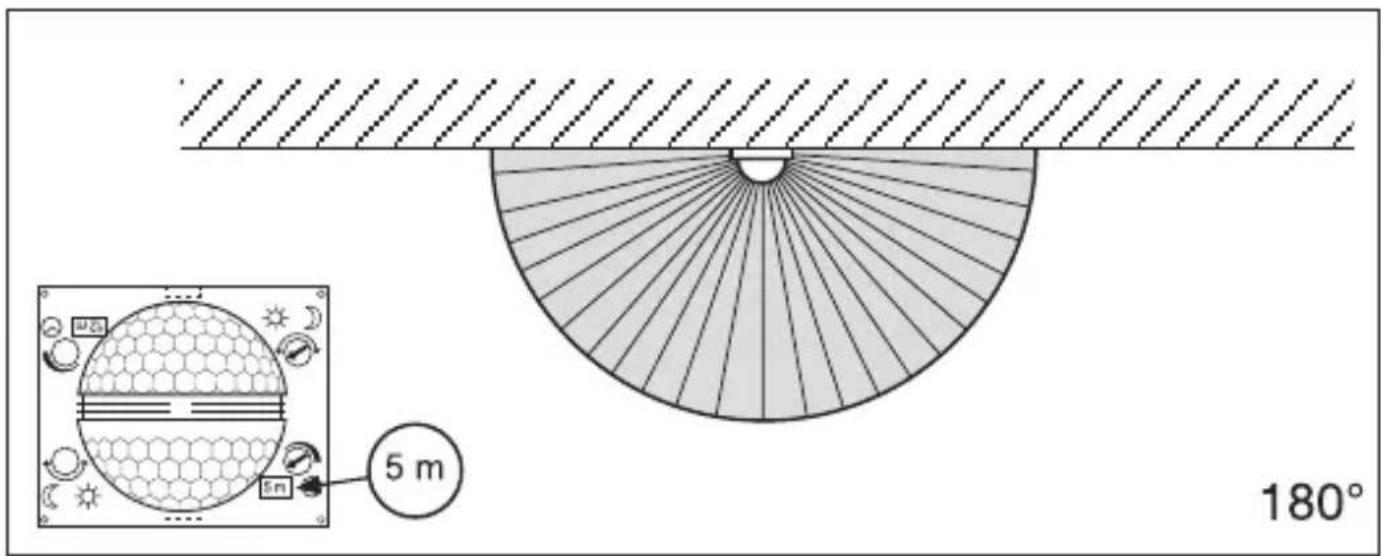

9. Exemples


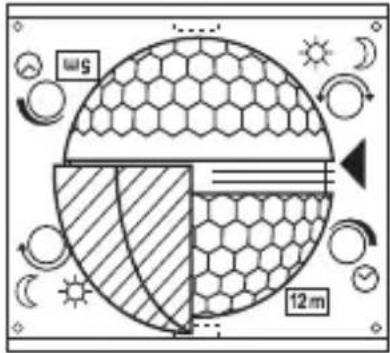

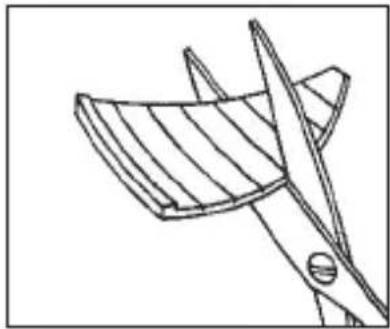

Afin d'exclure de la détection ou de surveiller précisément certaines zones comme les voies d'accès ou les terrains voisins, on peut régler avec précision la zone de détection à l'aide de caches enfichables. On peut casser les caches selon les découpages prévus tant dans le sens horizontal que vertical ou les découper à l'aide d'une paire de ciseaux. On peut ensuite les enficher dans la rainure supérieure située au milieu de la lentille. On les fixe en mettant le cache design en place.
(cf. ci-dessous : exemples de réduction de l'angle de détection et de la portée).
FR


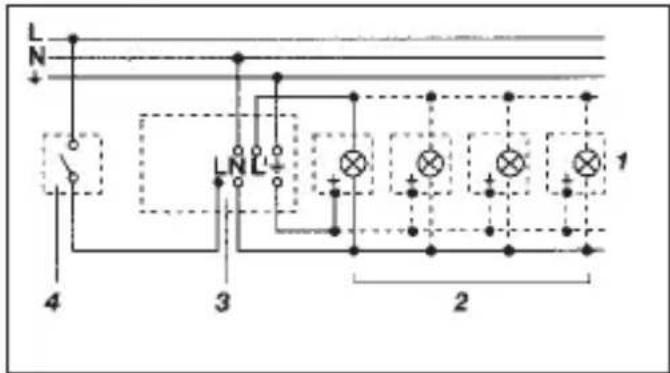

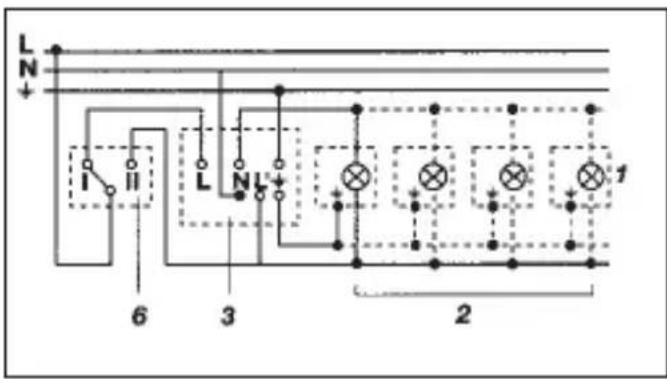

12. Exemples de branchement

- Lampe sans conducteur de neutre 2. Lampe avec conducteur de neutre

- Raccordement par interrupteur en série pour mode manuel ou automatique


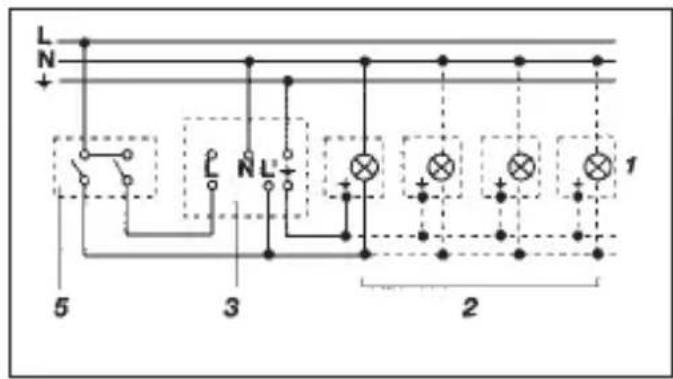

L + 6 3 2 1- Raccordement par un interrupteur va-et-vient pour éclairage permanent ou mode automatique
Position I : mode automatique Position II : mode manuel, éclairage permanent Attention : une mise hors circuit de l'appareil n'est pas possible, seul le choix du mode (position I ou II) est possible.
1) Par exemple, 1 - 4 lampes à incandescence de 100 W
2) Consommateur, éclairage max. 1.000 W (cf. caractéristiques techniques)
3) Bornes de l'IS 180-2
4) Interrupteur
5) Interrupteur en série de l'habitation, mode manuel, mode automatique
6) Interrupteur va-et-vient de l'habitation, mode manuel, éclairage permanent
13. Utilisation / entretien
Le détecteur infrarouge est indiqué pour la commutation automatique de l'éclairage. Il n'est toutefois pas prévu pour les alarmes spéciales anti-intrusion car il n'est pas protégé en conséquence contre le vandalisme. Les conditions
atmosphériques peuvent influencer le fonctionnement du détecteur de mouvement. Les rafales de vent, la neige, la pluie et la grêle peuvent entraîner un déclenchement intempestif car le détecteur ne peut pas distinguer les brusques variations
de température des sources de chaleur. Si la lentille se salit, on la nettoiera avec un chiffon humide (ne pas utiliser de détergent).
14. Dysfonctionnement
Problème Cause Remède
| L'IS 180-2 n'est pas sous tension | ■ Fusible défectueux, appareil hors circuit, câble coupé■ Court-circuit■ Interrupteur en position ARRÊT | ■ Changer le fusible défectueux, mettre l'interrupteur en circuit, vérifier le câble à l'aide d'un testeur de tension■ Vérifier le branchement■ Mettre en circuit |
| L'IS 180-2 ne s'allume pas | ■ Pendant la journée, le réglage de crépuscularité est en position nocturne■ Ampoule défectueuse■ Interrupteur en position ARRÊT■ Fusible défectueux■ Réglage incorrect de la zone de détection | ■ Régler à nouveau■ Changer l'ampoule■ Mettre en circuit■ Changer le fusible, éventuellement vérifier le branchement■ Régler à nouveau |
| L'IS 180-2 ne s'éteint pas | ■ Mouvement continu dans la zone de détection■ La lampe branchée se trouve dans la zone de détection et se rallume à cause des variations de température■ Mode éclairage permanent commandé au niveau d'un interrupteur en parallèle■ L'appareil wifi est situé très près du détecteur | ■ Contrôler la zone de détection, éventuellement la régler à nouveau ou la masquer■ Modifier la zone ou la masquer■ Mettre l'interrupteur en mode automatique■ Augmenter la distance entre l'appareil wifi et le détecteur |
| L'IS 180-2 s'allume et s'éteint continuellement | ■ La lampe branchée se trouve dans la zone de détection■ Des animaux se déplacent dans la zone de détection■ Source de chaleur (p. ex. conduit d'évacuation) dans la zone de détection | ■ Modifier la zone ou la masquer, augmenter la distance■ Modifier la zone ou la masquer■ Modifier la zone ou la masquer |
| L'IS 180-2 s'allume de façon intempestive | ■ Le vent agite des arbres et des arbustes dans la zone de détection■ Détection de voitures passant sur la chaussée■ Variations subites de température dues aux intempéries (vent, pluie, neige) ou à des courants d'air provenant de ventilateurs ou de fenêtres ouvertes | ■ Masquer les zones avec les caches■ Masquer les zones avec les caches■ Modifier la zone, monter l'appareil à un autre endroit |
15. Recyclage
Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.

Ne jetez pas les appareils élec- triques avec les or- dures ménagères !
Uniquement pour les pays de l'UE :
conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément
des ordures ménagères et doivent faire l'objet d'un recyclage écologique.
16. Garantie de fonctionnement
Garantie du fabricant de la société STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Allemagne
Tous les produits STEINEL satisfont aux exigences de qualité les plus strictes. C'est pourquoi, en tant que fabricant, nous vous accordons, en tant que client final, une garantie conforme aux conditions suivantes : La garantie couvre l'absence de défauts dont il est prouvé qu'ils résultent d'un défaut de matériel ou de fabrication et qui nous sont signalés immédiatement après leur constatation et pendant la période de garantie. La garantie s'applique à tous les produits STEINEL achetés et utilisés en France, à l'exclusion des produits de la ligne STEINEL Professional. Vous avez le choix entre une réparation gratuite, un remplacement gratuit (le cas échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l'établissement d'un avoir.
La période de garantie pour le produit STEINEL acheté est 3 ans (5 ans pour les produits de la série XLED home) dans chaque cas, à compter de la date d'achat du produit.
Nous prenons en charge les frais de transport, mais pas les risques de transport du retour de la marchandise.
Droits légaux en cas de défauts et gratuité
Les prestations décrites ici s'appliquent en plus des droits de garantie légaux – y compris les dispositions de protection particulières pour les consommateurs – et ne les limitent pas ou ne les remplacent pas. Le recours à vos droits légaux en cas de défaut est gratuit.
Exceptions à la garantie Toutes les sources rempla- çables sont expressément exclues de cette garantie. Sont, en outre, exclus de la garantie :
- les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL qui résultent d'un usage normal ou de toute autre usure naturelle,
- le produit qui n'a pas été utilisé comme prévu ou qui a été utilisé de manière incorrecte ou si les consignes d'utilisation n'ont pas été respectées,
- les ajouts et transformations ou autres modifications du produit réalisés arbitrairement ou les défauts occasionnés par l'utilisation d'accessoires,
- de pièces rajoutées ou détachées qui ne sont pas des pièces STEINEL d'origine,
- la maintenance et l'entretien des produits qui n'ont pas eu lieu conformément au mode d'emploi,
- le montage et l'installation qui n'ont pas été réalisés conformément aux directives d'installation de STEINEL,
- les dommages ou les pertes survenus durant le transport.
Application du droit allemand
Le droit applicable est le droit allemand à l'exclusion de l'accord des Nations Unies sur les contrats touchant à la vente internationale de marchandises (CISG).
16. Garantie de fonctionnement
Réclamation
Si vous souhaitez bénéficier de la présente garantie, veuillez envoyer votre produit complet accompagné de la preuve d'achat originale qui doit comprendre la date de l'achat et la désignation du produit à votre revendeur ou directement à STEINEL France SAS - service des réclamations -, 29 rue des Marlières, FR-59710 AVELIN (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). C'est pourquoi nous vous conseillons de conserver soigneusement votre preuve d'achat jusqu'à l'expiration de la période de garantie.
