BEDIENUNGSANLEITUNG IS 180 STEINEL

DE ..... 4 Textteil beachten!

Der IS 180-2 ist mit zwei 120°-Pyro-Sensoren ausgestattet, die die unsichtbare Wärmestrahlung von sich bewegenden Körpern (Menschen, Tieren etc.) erfassen. Diese so erfasste Wärmestrahlung wird elektro-nisch umgesetzt, und ein an-geschlossener Verbraucher (z.B. eine Leuchte) wird eingeschaltet. Durch Hindernisse wie z.B. Mauern oder Glasscheiben wird keine Wärmestrahlung erkannt, es erfolgt also auch keine Schaltung. Mit Hilfe der zwei Pyro-Sensoren wird ein Erfassungswinkel von 180° mit einem Öffnungswinkel

von 90° erreicht. Die Linse ist abnehmbar und drehbar. Dies ermöglicht zwei Reichweiten-Grundeinstellungen von max. 5 m oder 12 m. Mit den beiliegenden Wandhaltern lässt sich der Infrarot-Sensor problemlos an Innen- und Außenecken montieren.

180° 12m

Reichweite max. 12 m Reichweite max. 5 m

Wichtig: Die sicherste Bewegungserfassung haben Sie, wenn das Gerät seitlich zur Gehrichtung montiert wird und keine Hindernisse (wie z.B. Bäume, Mauern etc.) die Sicht des Sensors behindern.

Gehrichtung: frontal Gehrichtung: seitlich

2. Sicherheitshinweise

■ Vor allen Arbeiten am Bewegungsmelder die Spannungszufuhr unterbrechen!
■ Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.

■ Bei der Installation des Sensors handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den handelsüblichen Installationsvorschriften und Anschluss-bedingungen durchgeführt werden (z. B. DE-VDE 0100, AT-ÖVE-EN 1, CH-SEV 1000).

■ Beachten Sie bitte, dass der Sensor mit einem 10 A-Leitungsschutzschalter abgesichert werden muss. Die Netz-zuleitung darf max. einen Durchmesser von 10 mm haben.
■ Zeit- und Dämmerungs- einstellung nur mit mon- tierter Linse vornehmen.

Sehr geehrter Kunde,

vielen Dank für das Vertrau- en, das Sie uns mit dem Kauf dieses STEINEL- Infrarot-Sensors entgegen- gebracht haben. Sie haben sich für ein hochwertiges Qualitätsprodukt ent- schieden, das mit größter

Sorgfalt produziert, getestet und verpackt wurde. Bitte machen Sie sich vor der Installation mit dieser Montageanleitung vertraut. Denn nur eine sachgerechte Installation und Inbetriebnahme gewährleisten einen

langen, zuverlässigen und störungsfreien Betrieb.

Wir wünschen Ihnen viel Freude an Ihrem neuen Infrarot-Sensor.

3. Gerätebeschreibung

1 Sicherungsschraube
2 Designblende
3 Linse (abnehmbar und drehbar zur Auswahl der Reichweiten-Grundeinstellung von max. 5 m oder 12 m)

4 Dämmerungseinstellung 2-2.000 Lux

5 Zeiteinstellung 5 s–15 min

6 Rastnase (Gehäuse zur Montage und zum Netzanschluss aufklappbar)

4. Technische Daten

Abmessungen (H × B × T) 120 × 76 × 56 mm

Leistung Glüh- / Halogenlampenlast	1.000 W
Leuchtstofflampen EVG	1.000 W
Leuchtstofflampen unkompensiert	500 VA
Leuchtstofflampen reihenkompensiert	900 VA
Leuchtstofflampen parallelkompensiert	500 VA
Niedervolt-Halogenlampen	1.000 VA
LED < 2 W	100 W
2 W < LED < 8 W	175 W
LED > 8 W	350 W
Kapazitive Belastung	132 μF

Netzanschluss	230–240 V, 50 Hz
Erfassungswinkel 180° horizontal, 90° vertikal
Reichweite des Sensors Grundeinstellung 1Grundeinstellung 2: max. 12 m (Werkseinstellur+ Feinjustierung durch Abdeckschalen 1–12 m)

Zeiteinstellung	5 s–15 min (Werkseinstellung: 5 s)
Dämmerungseinstellung	2–2.000 Lux (Werkseinstellung: 2.000 Lux)
Schutzart	IP 54
Temperaturbereich	-20 bis 50 °C

5. Installation / Wandmontage

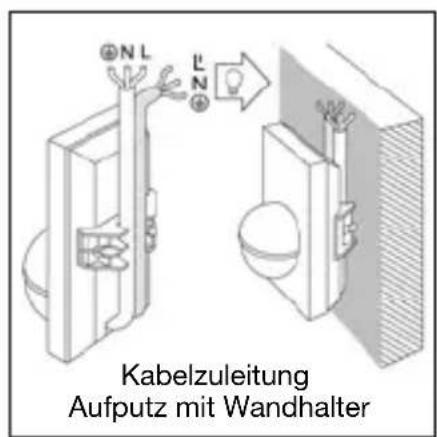

Kabelzuleitung Aufputz mit Wandhalter

Hinweis: Zur Wandmontage kann auch ein Inneneck-Wandhalter benutzt werden. Die Kabel können so bequem von oben hinter dem Gerät her und durch die Öffnung der Kabelzuleitung Aufputz hindurchgeführt werden.

Der Montageort sollte mindestens 50 cm von einer Leuchte entfernt sein, da deren Wärmestrahlung zu Fehlauslösungen des Sensors führen kann. Um die angegebenen Reichweiten von 5 / 12 m zu erzielen, sollte die Montagehöhe ca. 2 m betragen.

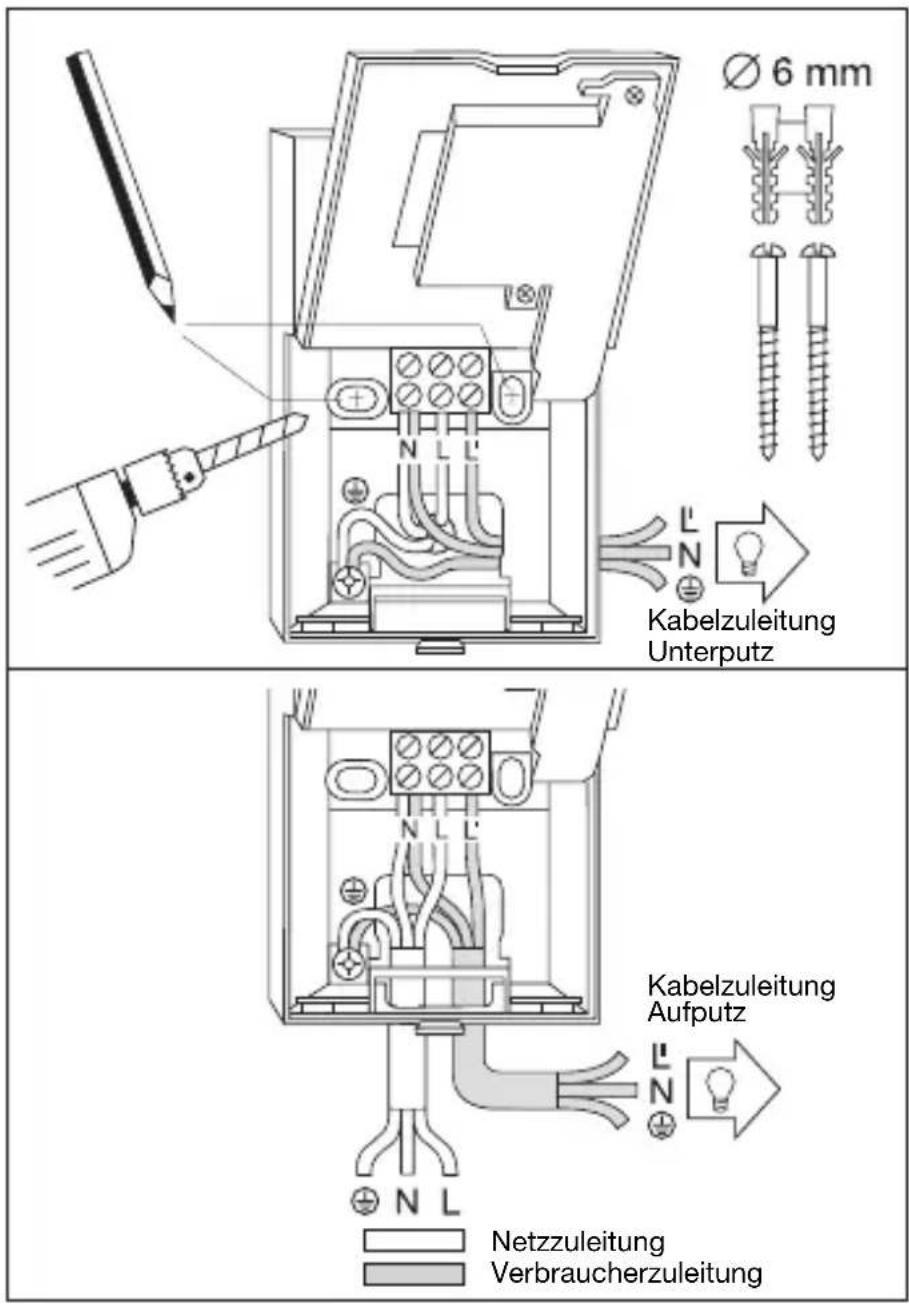

Montageschritte:

1. Designblende 2 abziehen, 2. Rastnase 6 lösen und untere Gehäusehälfte aufklappen, 3. Bohrlöcher anzeichnen, 4. Löcher bohren, Dübel (∅ 6 mm) setzen, 5. Wand für Kabeleinführung je nach Bedarf für Aufputz- oder Unterputzzuleitung herausbrechen.
2. Kabel der Netz- und Verbraucherzuleitung hindurchführen und anschließen. Bei Kabelzuleitung Aufputz Dichtstopfen verwenden.

a) Anschluss der Netzzuleitung

Die Netzzuleitung besteht aus einem 2- bis 3-adrigen Kabel:

L = Phase

N = Nullleiter

PE = Schutzleiter () Im Zweifel müssen Sie die Kabel mit einem Spannungsprüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase (L) und Nullleiter (N) werden entsprechend der Klemmbelegung angeschlossen. Der Schutzleiter wird am Erdungskontakt ( )angeklemmt.

In die Netzzuleitung kann selbstverständlich ein Netz-schalter zum Ein- und Ausschalten montiert sein. Alternativ kann der Sensor manuell für die Dauer der eingestellten Zeit durch einen Öffner-Taster in der Netzzuleitung aktiviert werden.

b) Anschluss der Verbraucherzuleitung Die Verbraucherzuleitung zur Leuchte besteht eben-falls aus einem 2- bis 3-adrigen Kabel. Der stromführende Leiter der Leuchte wird in die mit L' gekennzeichnete Klemme montiert. Der Nullleiter wird an der mit N gekennzeichneten

Klemme zusammen mit dem Nullleiter der Netzzuleitung angeklemmt. Der Schutzleiter wird am Erdungskontakt (angebracht. 7. Gehäuse anschrauben und wieder schließen. 8. Linse aufsetzen (Reichweite wahlweise max. 5 m oder 12 m) s. Kapitel Reichweiteneinstellung.

1. Zeit- 5 und Dämmerungseinstellung 4 vornehmen (s. Kapitel Funktionen).
2. Designblende 2 aufsetzen und mit Sicherungsschraube 1 gegen unbefugtes Abziehen sichern. Wichtig: Ein Vertauschen der Anschlüsse kann zur Beschädigung des Gerätes führen.

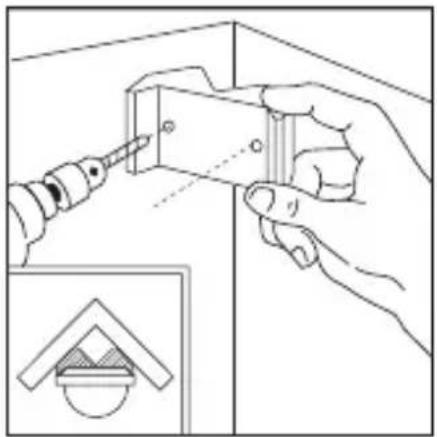

6. Montage Eck-Wandhalter

Mit den Eck-Wandhaltern lässt sich der IS 180-2 bequem an Innen- und Außenecken montieren. Benutzen Sie den Eck-Wandhalter beim Bohren der Löcher als Bohrvorlage. Auf diese Weise setzen Sie das Bohrloch im richtigen Winkel an und der Eck-Wandhalter lässt sich problemlos montieren. Die Eckwandhalter sind separat erhältlich: 4007841085131 schwarz 4007841085148 weiß

7. Funktionen

Nachdem der Netzanschluss vorgenommen, das Gehäuse geschlossen und die Linse aufgesetzt ist, kann die Anlage in Betrieb

genommen werden. Zwei Einstellmöglichkeiten liegen hinter der Designblende 2 verborgen.

Wichtig: Zeit- und Dämmerungseinstellung nur mit montierter Linse vornehmen.

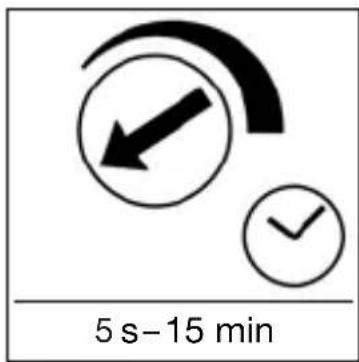

5 s-15 min

Ausschaltverzögerung (Zeiteinstellung)

Die gewünschte Leucht- dauer der Lampe kann stufenlos von ca. 5 s bis max. 15 min eingestellt wer- den. Stellschraube Linksanschlag bedeutet kürzeste Zeit ca. 5 s, Stell- schraube Rechtsanschlag

bedeutet längste Zeit ca. 15 min. Bei der Einstellung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen.

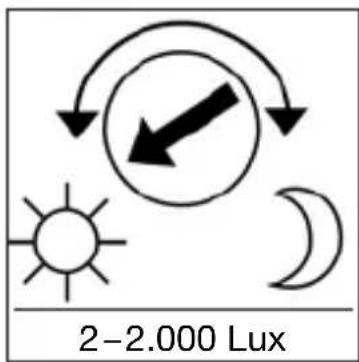

Dämmerungseinstellung (Ansprechschwelle)

Die gewünschte Ansprech- schwelle des Sensors kann stufenlos von ca. 2 Lux bis 2.000 Lux eingestellt werden. Stellschraube Linksanschlag bedeutet Tageslichtbetrieb ca. 2.000 Lux. Stellschraube

Rechtsanschlag bedeutet Dämmerungsbetrieb ca. 2 Lux. Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss die Stellschraube auf Linksanschlag stehen.

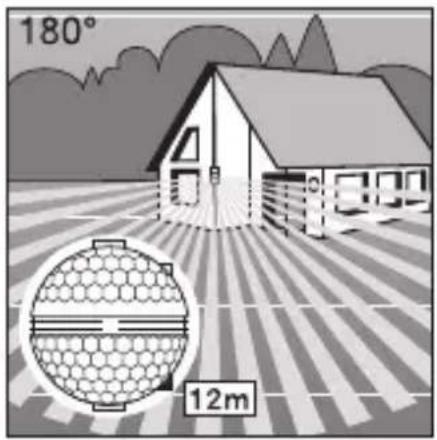

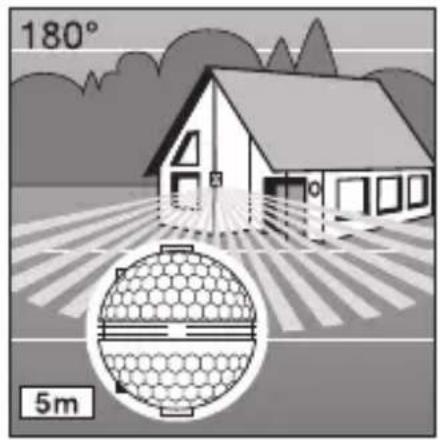

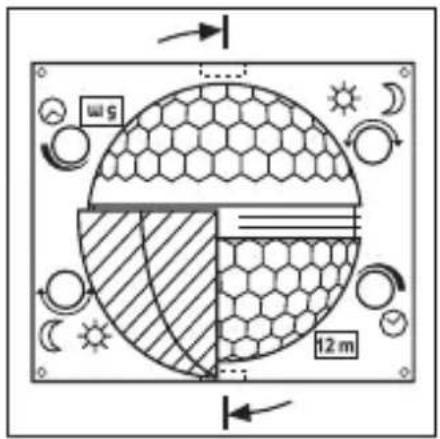

8. Reichweiten-Grundeinstellungen

12 m

Die Linse des IS 180-2 ist in zwei Erfassungsbereiche aufgeteilt. Mit der einen Hälfte wird eine Reichweite von max. 5 m, mit der anderen eine Reichweite von max. 12 m erzielt (bei einer Montagehöhe von ca. 2 m). Nach dem Aufsetzen der Linse (Linse fest in die vorgesehene Führung einklemmen) ist unten rechts die gewählte max. Reich-

weite von 12 m oder 5 m lesbar. Die Linse kann seitlich mit einem Schraubendreher aus der Verrastung gelöst und entsprechend der gewünschten Reichweite wieder aufgesetzt werden.

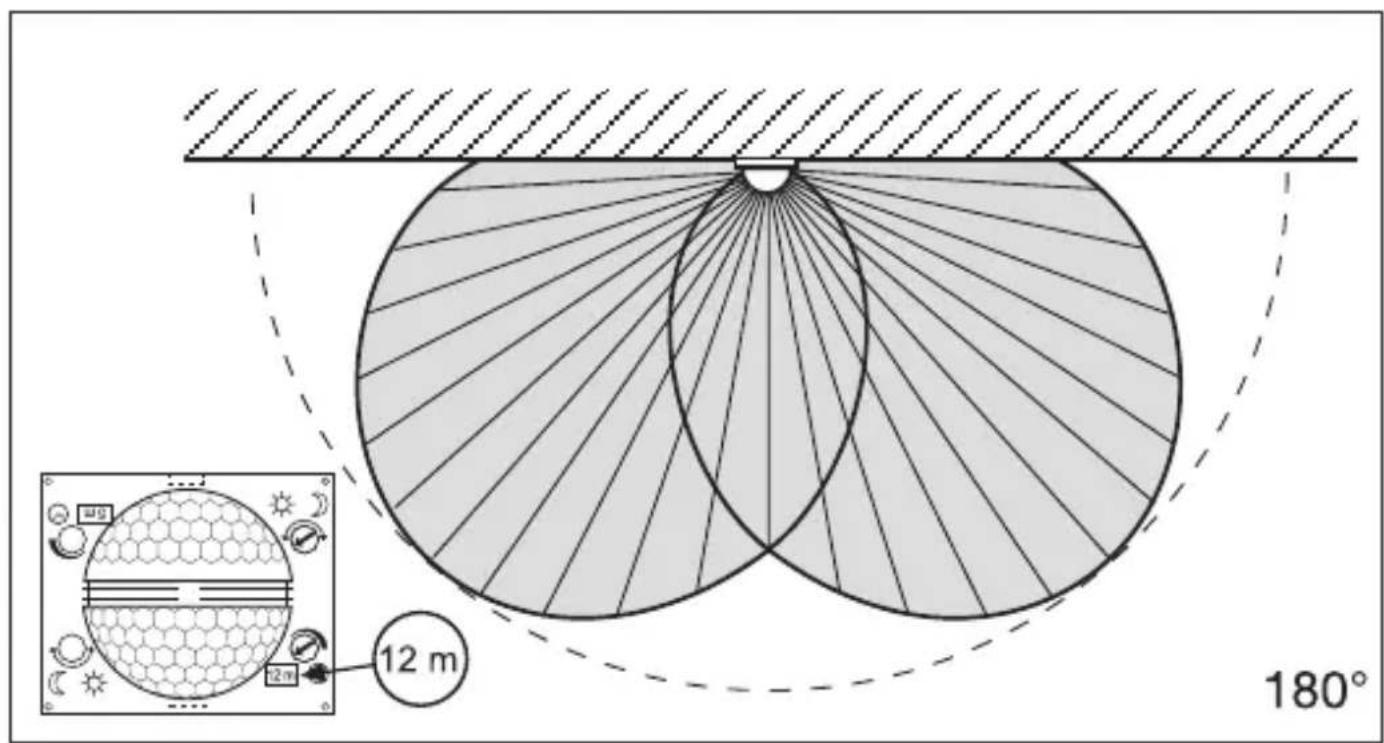

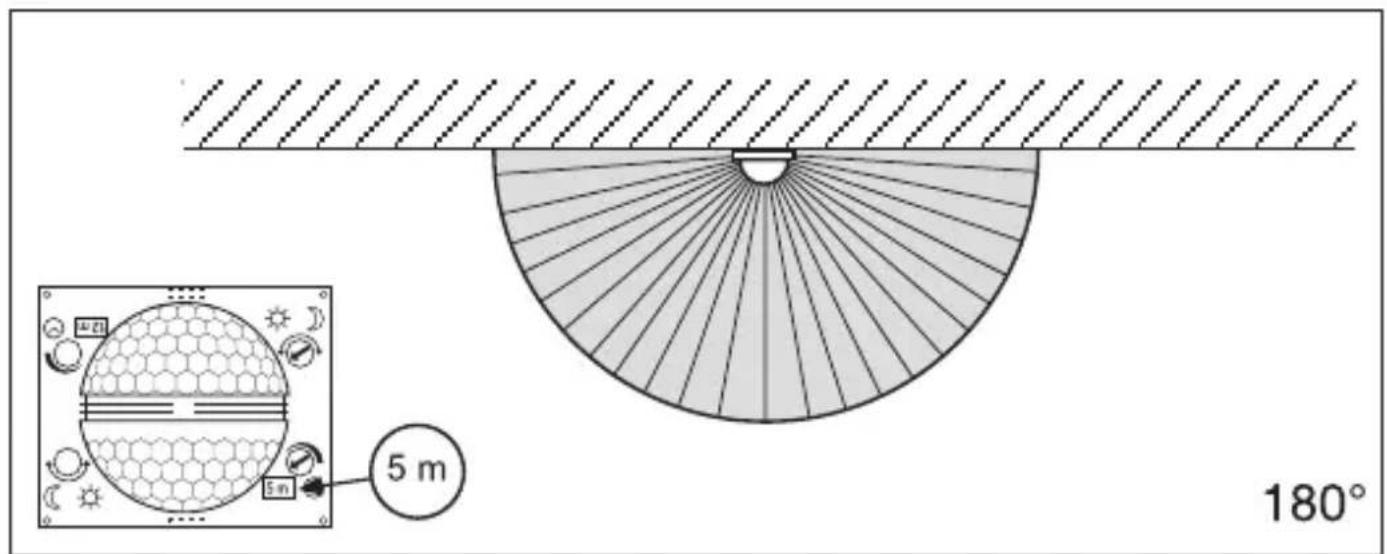

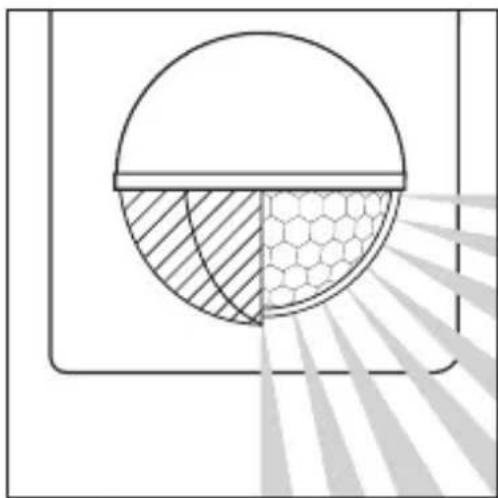

9. Beispiele

5 m 180°

12 m 180°

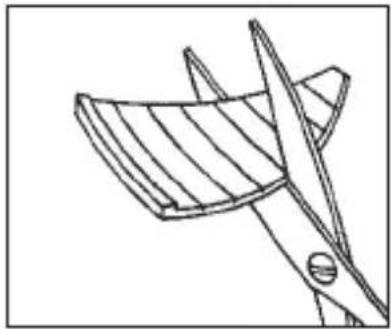

10. Individuelle Feinjustierung mit Abdeckblenden

Um zusätzliche Bereiche wie z.B. Gehwege oder Nachbargrundstücke auszugrenzen oder gezielt zu überwachen, lässt sich der Erfassungsbereich durch Anbringen von Abdeckschalen genau einstellen. Die Abdeckschalen können entlang der vorgenuteten Einteilungen in der Senkrechten und Waagerechten getrennt oder mit einer Schere geschnitten werden. An der obersten Vertiefung in der Mitte der Linse können sie dann eingehängt werden. Durch das Aufsetzen der Designblende werden sie schließlich fixiert.

(Siehe unten: Beispiele zur Verringerung des Erfassungswinkels sowie zur Reduzierung der Reichweite.)

11. Beispiele

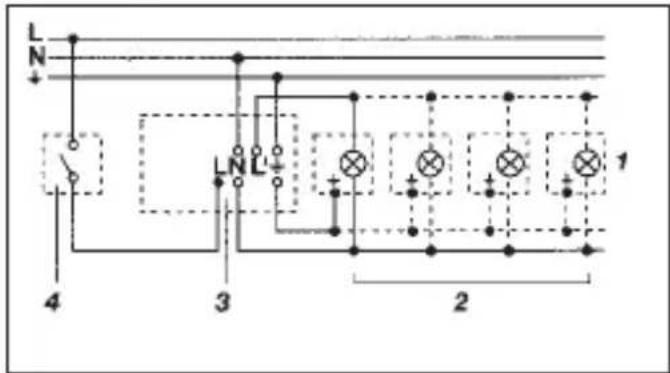

12. Anschlussbeispiele

1. Leuchte ohne vorhandenen Nullleiter 2. Leuchte mit vorhandenem Nullleiter

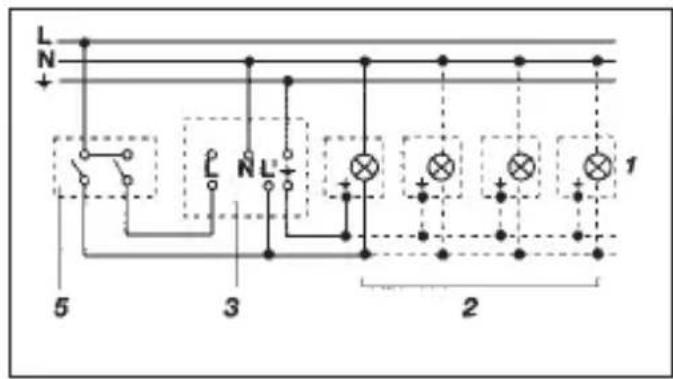

1. Anschluss über Serienschalter für Hand- und Automatik-Betrieb

L + 6 3 2 1

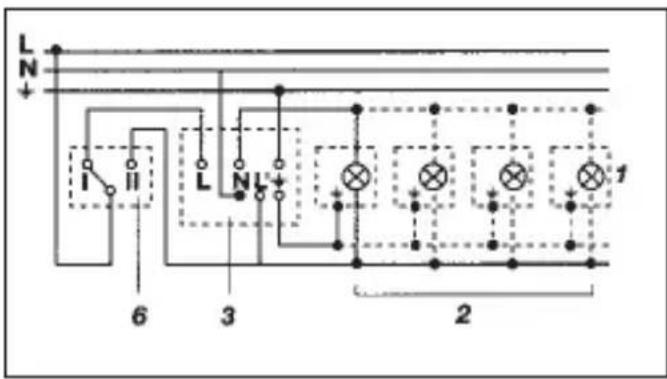

1. Anschluss über einen Wechsel- schalter für Dauerlicht- und Automatik- Betrieb

Stellung I: Automatik-Betrieb Stellung II: Hand-Betrieb Dauerbeleuchtung Achtung: Ein Ausschalten der Anlage ist nicht möglich, lediglich der Wahlbetrieb zwischen Stellung I und Stellung II.

1) z. B. 1-4 × 100 W Glühlampen
2) Verbraucher, Beleuchtung max. 1.000 W (siehe Technische Daten)
3) Anschlussklemmen des IS 180-2
4) Hausinterner Schalter
5) Hausinterner Serienschalter, Hand, Automatik
6) Hausinterner Wechselschalter, Automatik, Dauerlicht

13. Betrieb / Pflege

Der Infrarot-Sensor eignet sich zur automatischen Schaltung von Licht. Für spezielle Einbruchalarmanlagen ist das Gerät nicht geeignet, da die hierfür vorgeschriebene Sabotagesicherheit fehlt.

Witterungseinflüsse können die Funktion des Bewegungsmelders beeinflussen. Bei starken Windböen, Schnee, Regen, Hagel kann es zu einer Fehlauslösung kommen, da die plötzlichen Temperaturschwankungen

nicht von Wärmequellen unterschieden werden können. Die Erfassungslinse kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.

14. Betriebsstörungen

Störung Ursache Abhilfe

IS 180-2ohne Spannung	■ Sicherung defekt, nicht eingeschaltet■ Kurzschluss■ Netzschalter AUS	■ neue Sicherung, Netz-schalter einschalten, Leitung überprüfen mit Spannungsprüfer■ Anschlüsse überprüfen einschalten
IS 180-2 schaltet nicht ein	■ bei Tagesbetrieb, Dämmerungseinstellung steht auf Nachtbetrieb■ Glühlampe defekt■ Netzschalter AUS■ Sicherung defekt■ Erfassungsbereich nicht gezielt eingestellt	■ neu einstellen■ Glühlampe austauschen einschalten■ neue Sicherung, evtl. Anschluss überprüfen neu justieren
IS 180-2 schaltet nicht aus	■ dauernde Bewegung im Erfassungsbereich■ geschaltete Leuchte befindet sich im Erfassungsbereich und schaltet durch Temperatur-veränderung neu■ durch den hausinternen Serienschalter auf Dauerbetrieb■ WLAN Gerät sehr nah am Sensor positioniert	■ Bereich kontrollieren und evtl. neu justieren, bzw. abdecken■ Bereich ändern bzw. abdecken■ Serienschalter auf Automatik■ Abstand zwischen WLAN Gerät und Sensor vergrößern
IS 180-2 schaltet immer EIN / AUS	■ geschaltete Leuchte befindet sich im Erfassungsbereich■ Tiere bewegen sich im Erfassungsbereich■ Wärmequelle (z.B. Dunstabzug) im Erfassungsbereich	■ Bereich umstellen bzw. abdecken, Abstand vergrößern■ Bereich umstellen bzw. abdecken■ Bereich umstellen bzw. abdecken
IS 180-2 schaltet unerwünscht ein	■ Wind bewegt Bäume und Sträucher im Erfassungsbereich■ Erfassung von Autos auf der Straße■ plötzliche Temperatur-veränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offenen Fenstern	■ Bereiche mit Abdeck-schalen ausblenden■ Bereiche mit Abdeck-schalen ausblenden■ Bereich verändern, Montageort verlegen

15. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-

Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

16. Herstellergarantie

Herstellergarantie der STEINEL GmbH, Die- selstraße 80-84, 33442 Herzebrock-Clarholz

Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunden gerne eine Garantie gemäß den nachstehenden Bedingungen: Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden.

Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden, ausschließlich der STEINEL Professional-Produkte. Sie haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur, kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) oder Erstellung einer Gutschrift leisten.

Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre (bei Produkten der XLED home-Serie 5 Jahre) jeweils ab Kaufdatum des Produkts.

Wir tragen die Transport-kosten, jedoch nicht die Transportrisiken der Rück-sendung.

Gesetzliche Mängelrechte, Unentgeltlichkeit Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Ge- währleistungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruchnahme Ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich. Ausnahmen von der Garan- tie Ausdrücklich ausgenom- men von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

- bei einem gebrauchs- bedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind, - bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise, - wenn An- und Umbauten bzw. sonstige Modifika- tionen an dem Produkt eigenmächtig vorgenom- men wurden oder Mängel

auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind, - wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind, - wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden, - bei Transportschäden oder Verlusten.

16. Herstellergarantie

Geltung deutschen Rechts Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie die Garantie in Anspruch nehmen wollen, senden Sie es bitte vollständig mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL GmbH - Reklamationsabteilung-, Dieselstraße 80-84, 33442 Herzebrock-Clarholz (AT: STEINEL Austria GmbH – Hirschstettnerstraße 19/G/1/1, AT-1220 Wien, CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten).

Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren.

GB

Dear Customer,

2. Technische gegevens

Afmetingen (H × B × D): 120 × 76 × 56 mm

Vermogen:	Gloei- / halogeenlampen	1.000 W
TL-lampen elekt. voorschakelapp		1.000 W
TL-lampen, ongecompenseerd		500 VA
TL-lampen, seriegecompenseerd		900 VA
TL-lampen, parallel gecompenseerd		500 VA
Halogeenlampen, laag voltage		1.000 VA
Led < 2 W		100 W
2 W < led < 8 W		175 W
Led > 8 W		350 W
Capacitieve belasting		132 μF
