Takk for tilliten du viser oss ved ditt kjøp av STEINEL bevegelsesmelder. Du har valgt et kvalitetsprodukt som er produsert, testet og pakket meget nøye.

Vi ber deg lese denne bruksanvisningen før du installerer sensoren. En lang, sikker og feilfri drift kan kun garanteres dersom installasjon og igangsetting utføres korrekt.

Vi håper du vil ha mye gle-de av din nye bevegelses-melder.

1. Apparatbeskrivelse

1 Sikringsskrue
2 Designdeksel
3 Linse (kan tas av og dreies ved valg av rekkevidde maks. 5 m eller 12 m)

4 Skumringsinnstilling 2–2.000 Lux
5 Tidsinnstilling 5 sek. -15 min.

6 Tapp (Boksen kan åpnes ved montering og tilkop-ling til strømnettet).

2. Tekniske data

Mål (H × B × D): 120 × 76 × 56 mm

Effekt:	Lyspære- / halogenlampelast	1.000 W
Lysrør elektronisk ballast		1.000 W
Lysrør ukompensert		500 VA
Lysrør seriekompensert		900 VA
Lysrør parallellkompensert		500 VA
Lavvolt halogenpærer		1.000 VA
	LED < 2 W	100 W
2 W < LED < 8 W		175 W
	LED > 8 W	350 W
Kapasitiv belastning		132 μF

Spenning: 230–240 V, 50 Hz
Registreringsvinkel: 180° horisontal, 90° vertikal

Sensorens rekkevidde: grunninnstilling 1: maks. 5 m grunninnstilling 2: maks. 12 m (forinnstilling) + finjustering med deksler 1–12 m

Tidsinnstilling:	5 sek. – 15 min. (forinnstilling: 5 sek.)
Skumringsinnstilling:	2 – 2.000 Lux (forinnstilling: 2.000 Lux)
Beskyttelsesklasse:	IP 54

Temperaturområde: -20 til +50 °C

3. Virkemåte

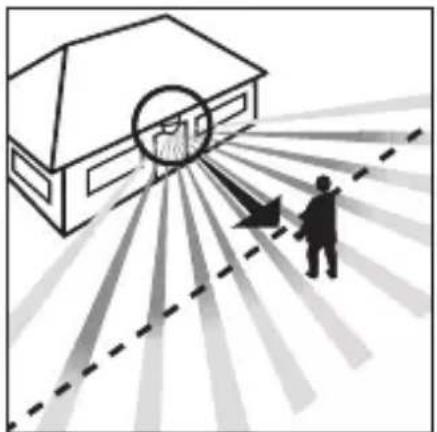

IS 180-2 har to 120°-pyrosensorer som registrerer de usynlige varmestrålene fra f.eks. mennesker eller dyr som beveger seg. Den registrerte varmestrålingen omsettes elektronisk og tenner en eller flere tilkoplede elektriske apparater som f.eks. lamper.

Det registreres ikke varmestråling gjennom hindre som f.eks. murer eller glass, dvs. lampen slår seg ikke på. Med de to pyro-sensorene oppnås en registre-ringsvinkel på 180° med en åpningsvinkel på 90°. Linsen kan tas av og justeres. Dette gir to

grunninnstillin-ger på maks. 5 m eller 12 m. De vedlagte feste-brakettene garanterer en problemfri montering på innvendige og utvendige hjørner.

180° 12m

180° 5m

Rekkevidde maks. 12 m Rekkevidde maks. 5 m

Gangretning: frontal Gangretning: fra siden

OBS: En innvendig hjørnebrakett kan også brukes til veggmontering. Dette gjør det enkelt å føre kablene ovenfra bak enheten og gjennom åpningen til den utenpåliggende kabelinnføringen.

■ Før alle arbeider på bevegelsesmelderen må strømtilførselen avbrytes!
■ Under montering må til-koplingsledningen være strømfri. Slå derfor først av strømmen og bruk så en spenningstester til å kontrollere at ledningen er strømfri.

■ Under installasjon av sensoren kommer man i berøring med strøm- nettet. Installasjonen skal derfor utføres fagmessig i henhold til vanlige installasjonsforskrifter og tilkoplingskrav.

5. Installasjon / veggmontering

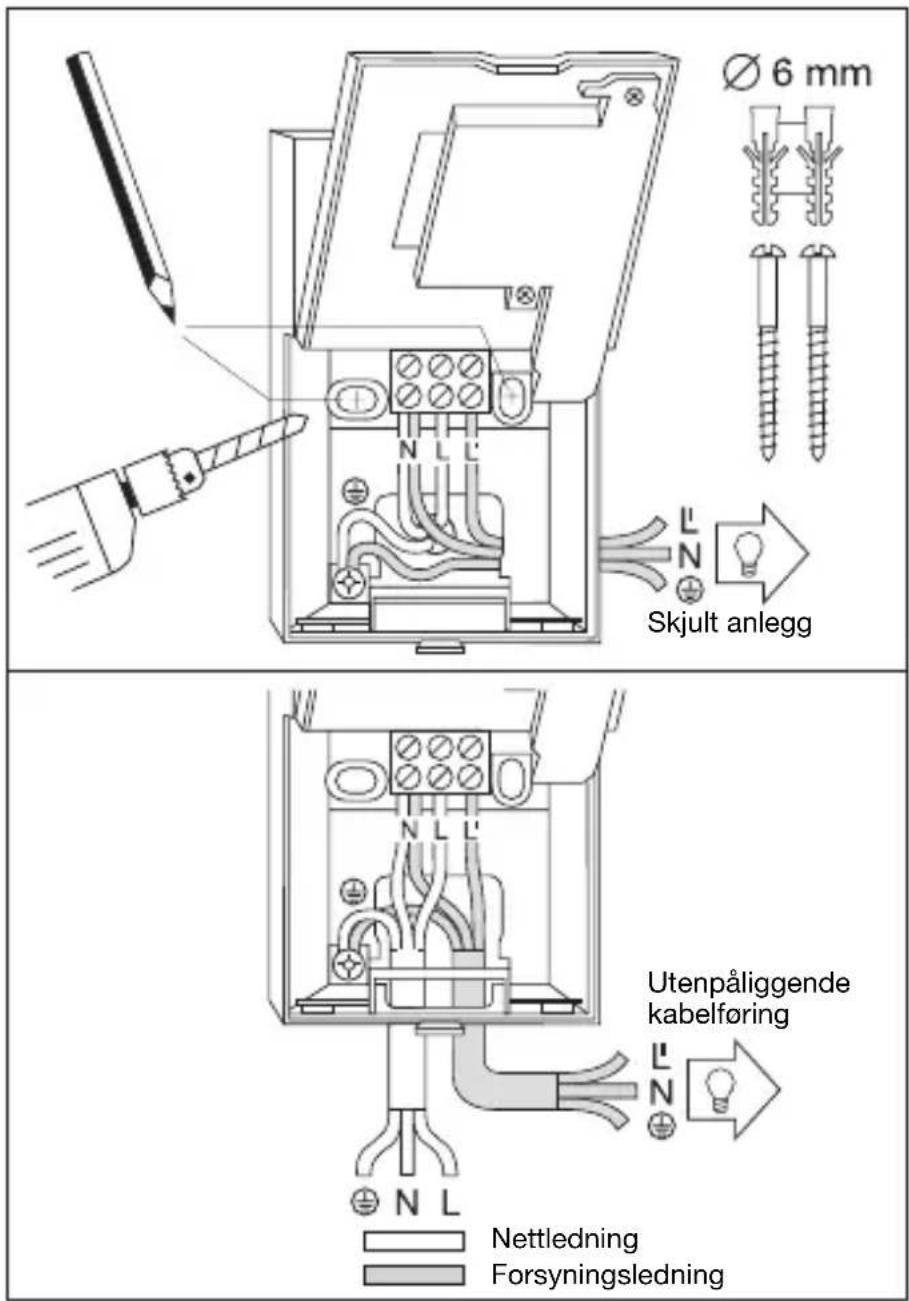

Ø 6 mm Skjult anlegg Utenpåliggende kabelføring Nettledning Forsyningsledning

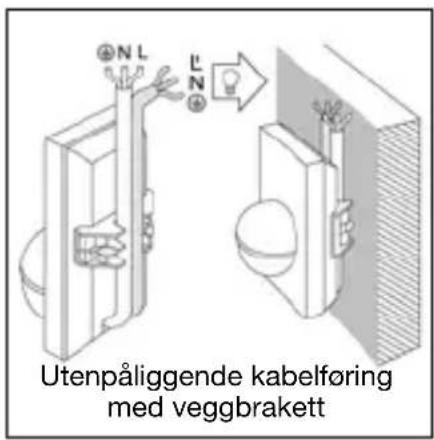

Utenpåliggende kabelføring med veggbrakett

NB: Den vedlagte hjørne-braketten kan også brukes ved montering på rett vegg. Det gjør det enkelt å trekke kablene inn bak apparatet ovenfra og gjennom åpningen for utenpåliggende kabelføring.

Bevegelsesmelderen bør monteres minst 50 cm. fra andre lamper, da varmestråling kan føre til at senso-ren reagerer. For å oppnå de angitte rekkevidder på 5 / 12 m, bør den monteres i ca. 2 meters høyde.

Monteringstrinn:

1. Trekk av dekslet 2.
2. Løsne tappen 6 og åpne den nedre husdelen. Merk av for borehull. Bor hull, sett i skrueinnsats (∅ 6 mm). Slå hull i veggen ved behov, avhengig av om det er utenpåliggende eller skjult montering.
3. Før nett- og forsyningsledningen gjennom og kople dem til. Bruk tetningsplugger ved utenpåliggende kabelføring.

a) Tilkopling av nettledningen

1. Skru på boksen og lukk den.
2. Sett på linsen (valgfri rekkevidde maks. 5 m eller 12 m), se avsnitt Rekke-viddeinnstillinger.

3. Foreta tids-5 og skum-ringsinnstilling 4 (se avsnitt Funksjoner).

4. Sett på dekslet 2 og fest med sikringsskruen 1 for å sikre mot uønsket åpning.

OBS: Forveksles koplingene, kan dette føre til skader på apparatet.

6. Montering av hjørnebrakett

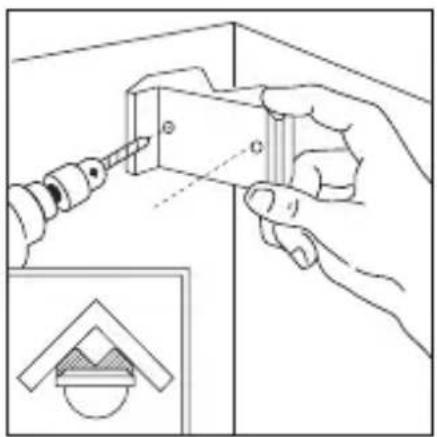

Med hjørneveggfestene kan du enkelt montere IS 180-2 i inner- og ytterhjørner. Bruk hjørneveggfestet som boremal når du borer hullene. Dette sikrer at borehullet kommer i riktig vinkel, slik at hjørneveggfestet kan monteres problemfritt. Hjørneveggfestene fås kjøpt separat: 4007841085131 svart 4007841085148 hvitt

7. Funksjoner

Når sensoren er tilkoplet strømnettet, boksen lukket og linsen satt på igjen, kan

anlegget tas i drift. Dekslet 2 skjuler to innstillingsmuligheter.

OBS: Tids- og skumrings-innstilling må kun utføres när linsen er montert.

5 sek.-15. min.

Tidsinnstilling

∅nsket belysningstid kan innstilles trinnløst fra ca. 5 sek. til maks. 15 min. Innstillingsskruen vris helt til venstre for korteste tid, ca. 5 sek. Innstillingsskruen vris helt til høyre for

lengste tid, ca. 15 min. Ved innstilling av registreringsområdet og ved funksjonstest anbefales det å stille inn kortest tid.

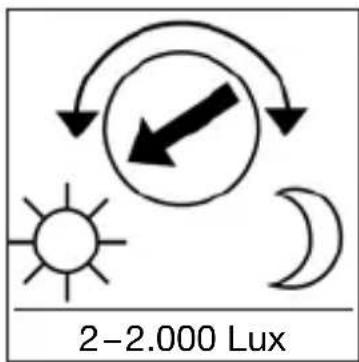

∅nsket lysnivå for sensoren kan innstilles trinnløst fra ca. 2 Lux til 2.000 Lux. Innstillingsskruen vris helt til venstre for dagslysdrift ca. 2.000 Lux. Innstillingsskruen vris helt til høyre for

skumringsdrift ca. 2 Lux. Under innstilling av registreringsområdet og ved funksjonstest i dagslys må innstillingsskruen være dreid helt til venstre.

8. Grunninnstilling av rekkevidde

w s 12 m

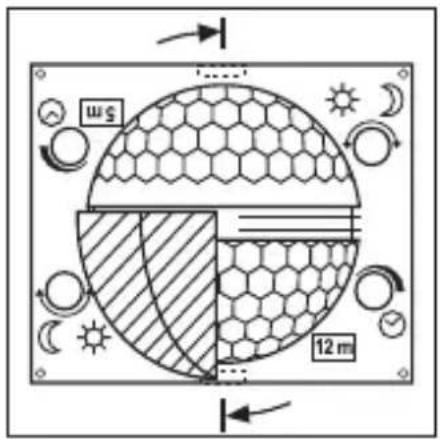

IS 180-2 har en linse som er inndelt i to registreringsdeler. Med den ene halvparten oppnås en rekkevidde på maks. 5 m, med den andre en rekkevidde på maks. 12 m (ved montering i 2 m høyde). Etter at linsen er satt på (fest linsen godt i føringen) vises valgt maks. rekkevidde på 12 m eller 5 m nede til høyre.

Ved hjelp av en skrutrekker kan linsen løsnes på siden og settes på igjen i henhold til ønsket rekkevidde.

9. Eksempler

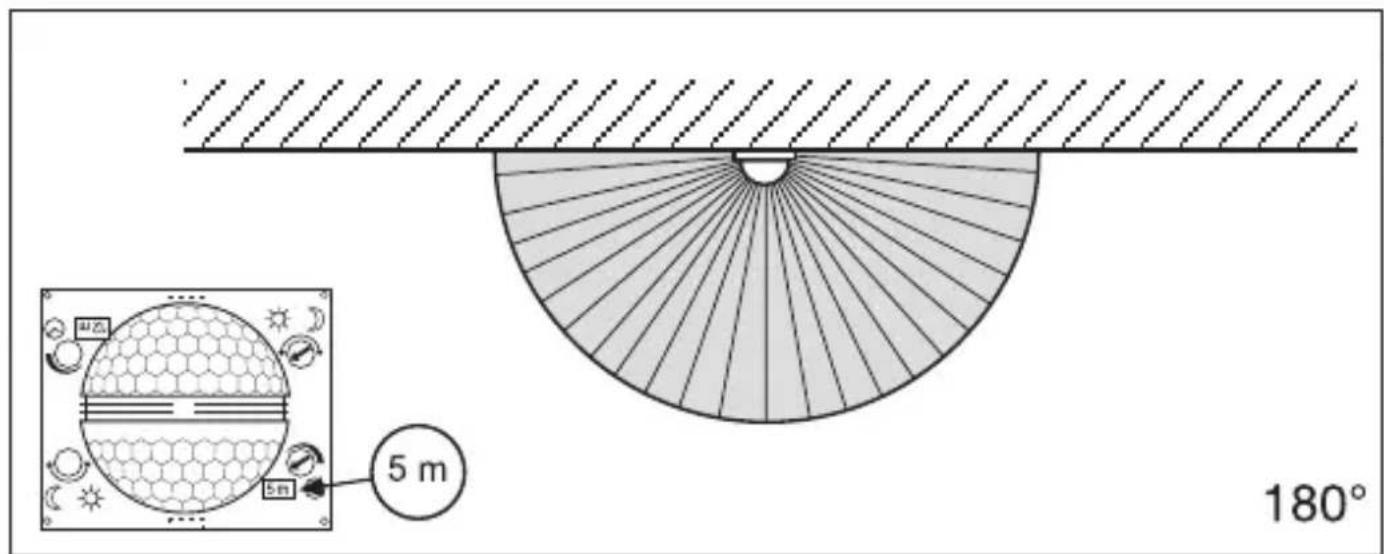

5 m 180°

NO

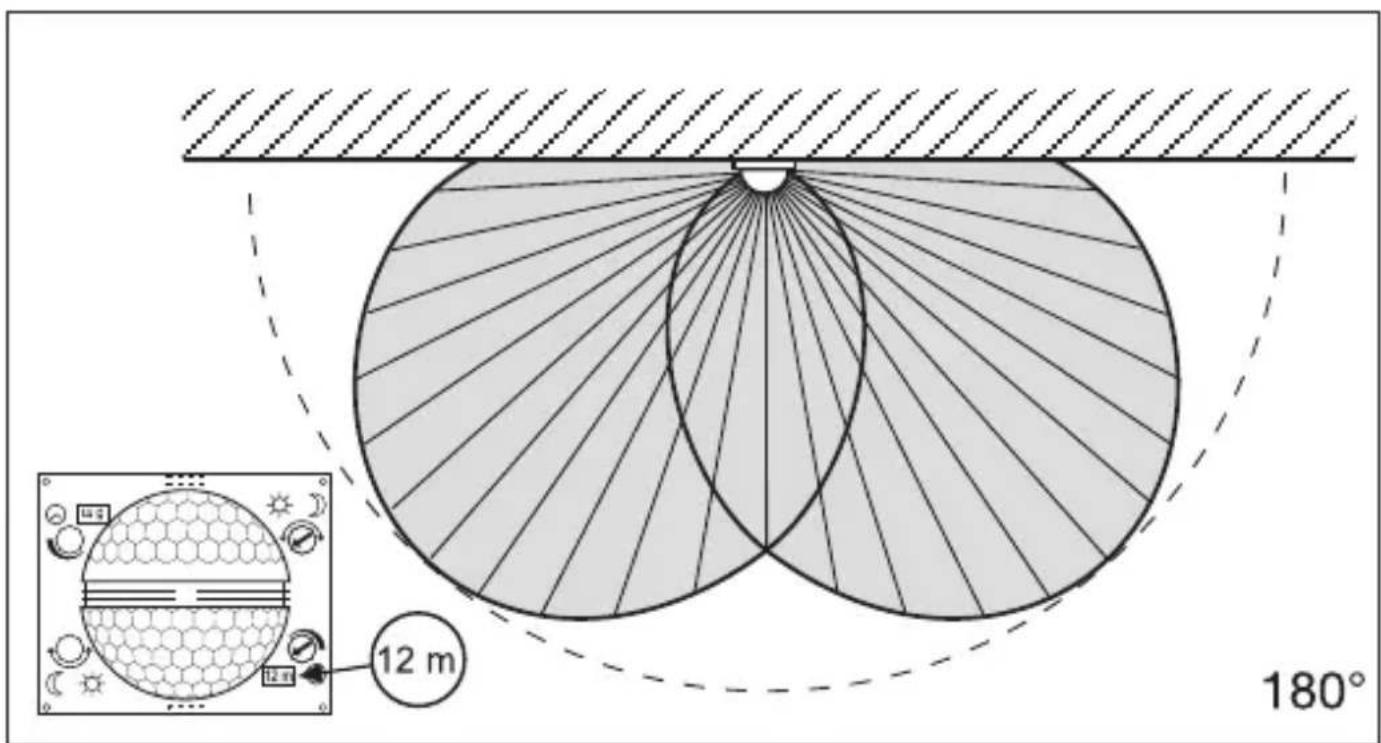

12 m 180°

10. Individuell finjustering med dekkplater

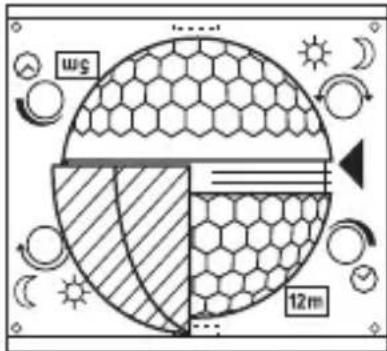

For å utelukke enkelte områder som f.eks. gangveier eller nabotomter, kan registreringsområdet innstilles helt nøyaktig ved hjelp av dekkplater. Dekkplatene kan tilpasses vertikalt og horisontalt ved å knekkes i rillene eller klippes til med saks. Heng dekslene i den øverste rillen på midten av linsen. Dekkplatene fikseres når dekslet settes på plass.

(se under: Eksempler på reduksjon av registreringsområde og rekkevidde.)

ws 12m

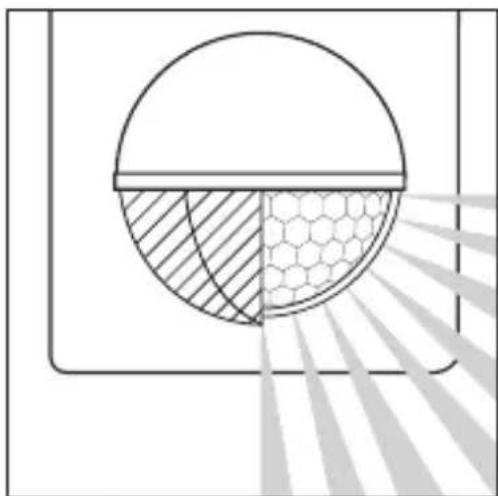

11. Eksempler

12. Tilkoplingseksempler

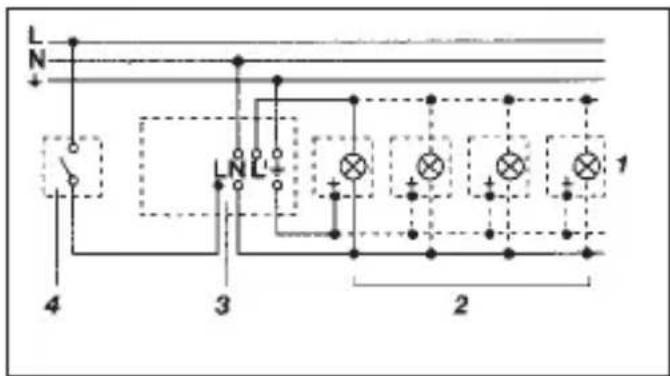

1. Lampe uten fase 2. Lampe med fase

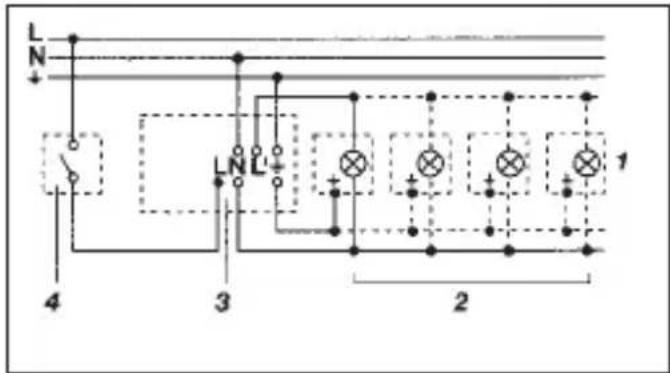

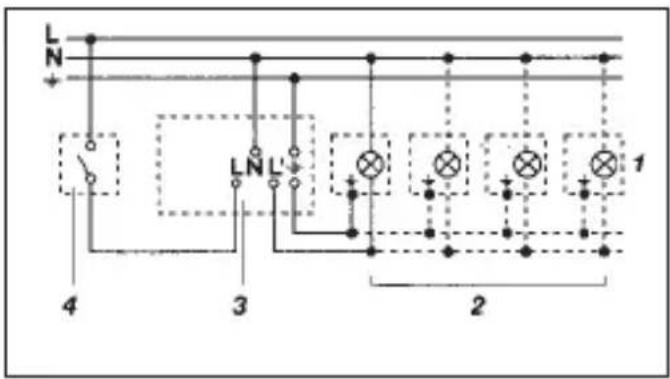

1. Tilkopling via seriebryter for manuell og automatisk drift

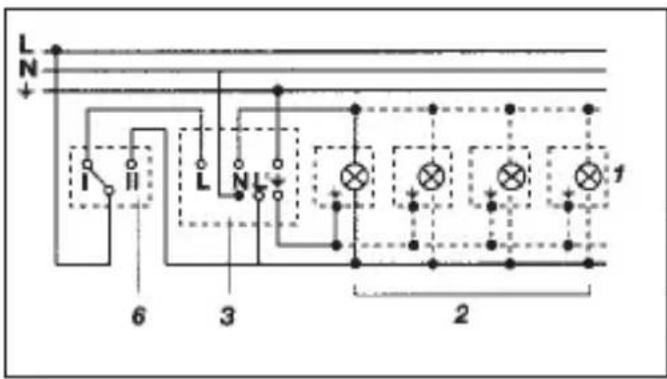

4. Tilkopling via vendebryter for permanent belysning og automatisk drift

Posisjon I: automatisk drift Posisjon II: manuell drift permanent belysning OBS: Det er ikke mulig å slå av anlegget, kun valgdrift mellom posisjon I og posis- jon II.

1) f. eks. 1 - 4 × 100 W lyspærer
2) Lampe, belysning maks. 1.000 W (se Tekniske data)
3) Tilkoplingsklemmer for IS 180-2
4) Intern bryter
5) Intern seriebryter, manuell, automatisk
6) Intern vendebryter, automatisk, permanent lys

13. Drift / vedlikehold

Bevegelsesmelderen er egnet til å tenne lys automatisk. Den egner seg ikke for spesielle innbrudds-alarmanlegg fordi den ikke har den nødvendige sabotasjesikkerhet. Vær og vind

kan påvirke bevegelses- melderens funksjon. Sterke vindkast, snø, regn og hagl kan føre til at sensoren aktiveres, fordi den ikke kan skille mellom plutselige temperaturforandringer og

varmekilder. Blir registre- ringslinsen skitten, kan den rengjøres med en fuktig klut (uten rengjøringsmiddel).

IS 180-2 uten spenning	■ Sikring defekt, ikke tent■ Kortslutning■ Nettbryter er AV	■ Ny sikring, slå på nett-bryter, kontroller lednin-gen med spenningstester■ Kontroller koplings-punktene■ Slå på
IS 180-2 slår seg ikke på	■ Ved dagdrift, skumrings-innstilling står på natt-drift■ Defekt lyspære■ Nettbryter er AV■ Defekt sikring■ Unøyaktig innstilling av registreringsområdet	■ Ny innstilling■ Skift lyspære■ Slå på■ Ny sikring, kontroller evt.koplingspunktene■ Ny innstilling
IS 180-2 slukkes ikke	■ Stadige bevegelser i registreringsområdet■ Det er en tent lampe i registreringsområdet og temperaturforandringene gjør at sensoren slås på■ Den interne bryteren står på permanent drift■ Den trådløse enheten er plassert svært nær sensoren	■ Kontroller området og juster på nytt eller dekk til■ Forandre området eller dekk til■ Seriebryter står på automatisk drift■ ∅k avstanden mellom den trådløse enheten og sensoren
IS 180-2 slår seg stadig PÅ / AV	■ Det er en tent lampe i registreringsområdet■ Dyr beveger seg i registreringsområdet■ Varmekilde (f.eks.vifteavtrekk) i registreringsområdet	■ Juster området, dekk til linsen, større avstand■ Juster området, dekk til linsen■ Juster området, dekk til linsen
IS 180-2 slår seg på når den ikke skal	■ Vind beveger trær og busker i registrerings-området■ Biler på gaten registreres■ Plutselige temperatur-forandringer grunnet værforhold (vind, regn, snø) eller trekk fra vifter, åpne vinduer	■ Dekk til med dekkplater■ Dekk til med dekkplater■ Juster området, monter lampen på et annet sted

15. Avfallsbehandling

Elektriske apparater, tilbehør og emballasje må resirkuleres på en miljøvennlig måte.

Ikke kast elektriske apparater i hus- holdningsavfallet.

Gjelder kun EU-land:

I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som ikke lenger

kan benyttes, samles opp atskilt fra annet søppel og gjenvinnes på en miljøvennlig måte.

16. Produsentgaranti

Dette Steinel-produktet er fremstilt med største nøy-aktighet. Det er testet mht. funksjon og sikkerhet i henhold til gjeldende forskrifter og deretter underkastet en stikkprøvekontroll.

Steinel gir full garanti for feilfri kvalitet og funksjon. Garantitiden utgjør 36 måneder, regnet fra dagen apparatet ble solgt til forbrukeren.

Vi utbedrer mangler som kan føres tilbake til fabrikasjonsfeil eller feil ved materialene.

Garantien ytes ved repara- sjon eller ved at deler med feil byttes ut. Garantien bortfaller ved skader på slitasjedeler, eller ved skader eller mangler som er oppstått som fölge av ukyn- dig bruk eller vedlikehold.

Følgeskader ved bruk (skader på andre gjenstander) dekkes ikke av garantien.

Garantien ytes bare hvis hele apparatet pakkes godt inn og sendes til importøren.

Legg ved en kort beskrivelse av feilen samt kvittering eller regning (kjøpsdato og forhandlers stempel).

Reparasjonsservice: Etter garantitidens utløp, eller ved mangler som ikke dekkes av garantien, kan du spørre forhandleren om muligheter for reparasjon.
