BRUKSANVISNING IS 180 STEINEL

Tack för det förtroende du har visat oss genom att köpa din nya STEINEL IR-sensor. Den högvärdiga kvalitetsprodukt du har bestämt dig för har tillverkats, testats och förpackats med största

omsorg. Vi ber dig att noga läsa igenom denna montageanvisning innan du installerar apparaten. Korrekt installation och idrifttagning är en förutsättning för långvarig, tillförlitlig

och störningsfri drift. Vi hoppas att du får stor nytta av rörelsevakten.

1. Apparatbeskrivning

1 Fästskruv

2 Frontkåpa

3 Lins (kan tas bort och vridas för val av räckvidd max. 12 eller 5 m)

4 Skymningsinställning 2–2.000 Lux

5 Tidsinställning 5 sekunder till 15 minuter

6 Spärrklack (uppfällbart lock vid montage och anslutning av kabel)

2. Tekniska data

Mått (H × B × T): 120 × 76 × 56 mm

Effekt: Glöd- / halogenlamplast	1.000 W
Lysrör elektroniskt förkopplingsdon	1.000 W
Lysrör okompenserade	500 VA
Lysrör seriekompenserade	900 VA
Lysrör parallellkompenserade	500 VA
Lågvolt halogenlampor	1.000 VA

LED < 2 W 100 W

Räckvidd: Linsläge 1: max 5 m

Linsläge 2: max 12 m (fabriksinställning)

Finjustering med täckplattor.

Tidsinställning: 5 sek.-15 min

Sensorn IS 180-2 är utrustad med två 120° pyrosensorer som känner av den osynliga värmestrålningen från kroppar i rörelse (människor, djur etc). Den registrerade värmestrålningen omvandlas på elektronisk väg och kopplar in en ansluten förbrukare (t.ex. en lampa).

Murar, fönster etc hindrar värmestrålningen från att nå fram till sensorn och den anslutna förbrukaren kopplas då inte in. Med de två pyro-sensorerna uppnås en bevakningsvinkel av 180° vid en öppningsvinkel av 90°. Linsen kan tas av och vridas för två grundinställ-

ningar av räckvidden: max. 5 eller 12 m.

Med medföljande hörnfäste kan IR-sensorn enkelt monteras i inner- och på ytterhörn.

180° 12m

Räckvidd max. 12 m Räckvidd max. 5 m

Rörelseriktning: Framåt Rörelseriktning: I sidled

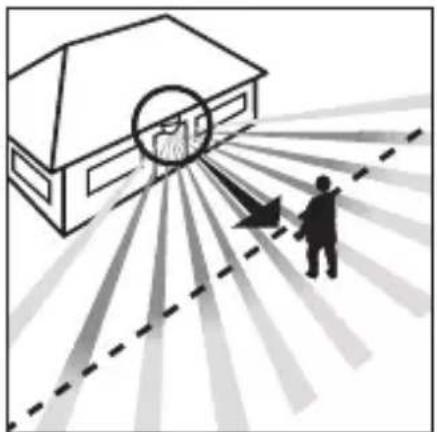

Viktigt: Den säkraste rörelse-bevakningen uppnås när apparaten monteras i rät vinkel mot rörelseriktningen och inga hinder finns i vägen för sensorn (t.ex. träd, murar etc). OBS - maximal räckvidd nås ej vid rörelse rakt emot sensorn.

■ Innan arbetet påbörjas med rörelsevakten måste spänningsförsörjningen kopplas bort!
Inkoppling måste utföras i spänningsfritt tillständ. Bryt strömmen och kontrollera med spänningsprovare att alla parter är spänningslösa. Därefter kan inkoppling ske.

■ Eftersom sensorn installerats till nätspänningen måste arbetet utföras på fackmannamässigt sätt och enligt gällande starkströmsföreskrifter
■ Notera att vakten ska säkras av med 10 A. Anslutande kabel får avmantlas max 10.

■ Tids- och skymnings-inställning skall endast göras med monterad lins.

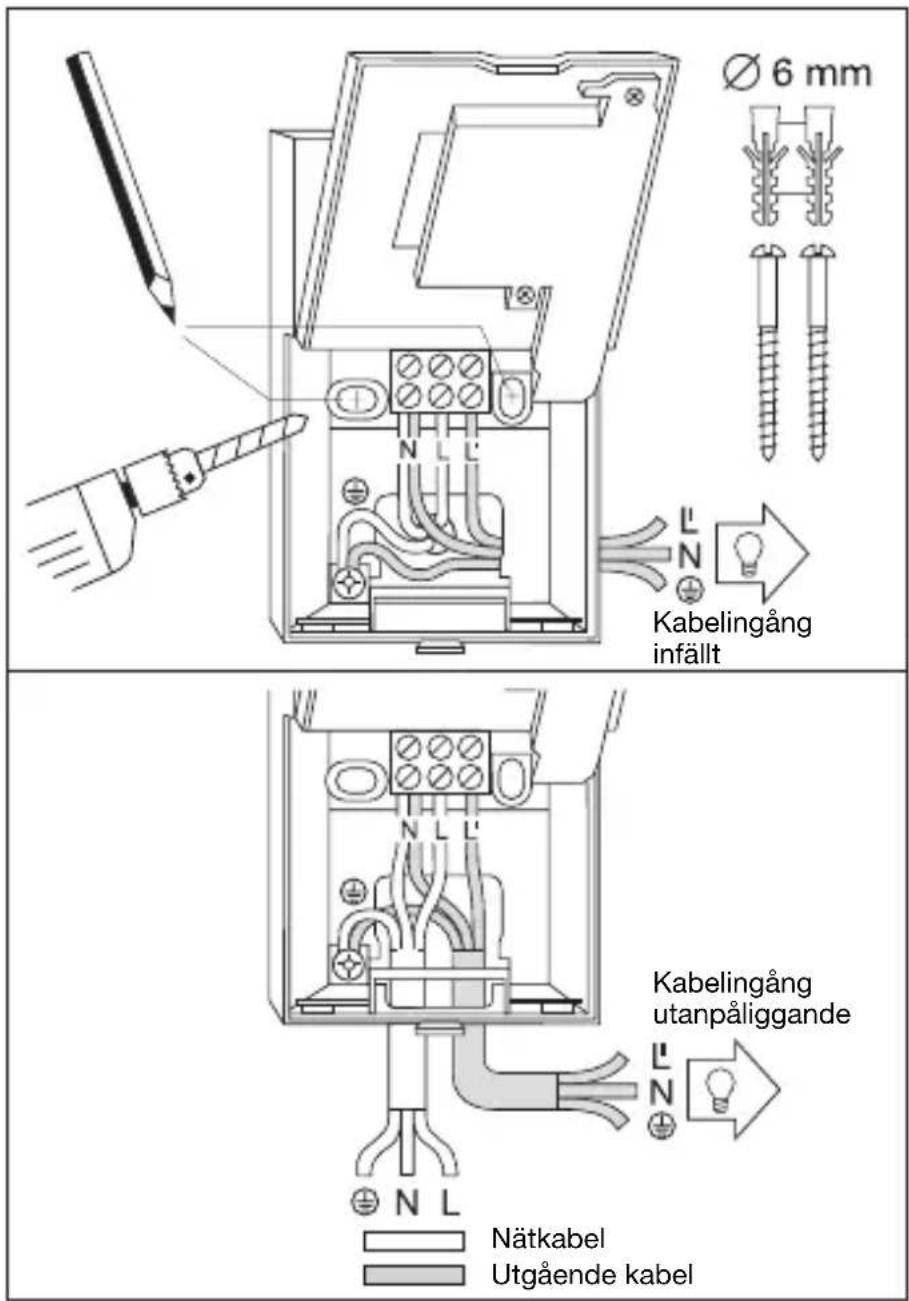

5. Installation / väggmontage

Ø 6 mm Kabelingång infällt Kabelingång utanpåliggande Nätkabel Utgående kabel

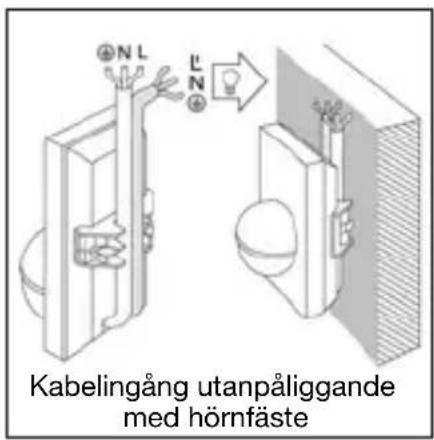

Kabelingång utanpåliggande med hörnfäste

OBS: För väggmontering kan man även använda ett väggfäste i det inre hörnet. På så sätt kan kablarna bekvämt dras uppifrån bakom enheten och genom öppningen på den utanpåliggande kabelmatningen.

Monteringsplatsen skall vara minst 50 cm från belysning eftersom värmestrålningen från belysningen kan orsaka felutlösning av sensorn. För att de angivna räckvidderna 5 resp. 12 m skall uppnås skall monteringshöjden vara ca 2 m.

Montagesteg:

1. Ta av frontkåpan 2,
2. Lossa spärrhaken 6 och fäll upp undre fronthalvan,
3. Märk upp för borrhål,
4. Borra hålen och sätt vid behov i pluggar (∅ 6 mm),
5. Ta upp hål i sensors vägg för utanpåliggande eller infälld kabel.
6. Dra igenom kabeln och anslut. Vid utanpåliggande kabel ska medföljande gummitätningar användas.

a) Anslutning av nätkabel

Nätkabeln består av en 2-3-ledarkabel:

$$ \begin{array}{l} \mathbf {L} = \text { F a s } \ \mathbf {N} = \text { Nolledare } \ \mathbf {P E} = \text { Skyddsledare } (\text { ⏚ }) \ \end{array} $$

Om man är osäker måste man identifiera kablarna med en spänningsprovare. Koppla sedan bort spänningen igen. Fas (L) och nolledare (N) skall anslutas enligt plintmärkningen. Skyddsledaren skall klämmas fast mot jord-skruven ()

Sensorn kan naturligtvis för- kopplas med en Till / Från- brytare.

b) Anslutning av utgående kabel

Aven kabel till belastningen (t.ex. lampa) består av en 2–3 ledarkabel. Kabelns ledare ansluts till plint märkt L'. Nolledare ansluts till plint märkt N tillsammans med nolledaren från belastningen. Skyddsledaren ansluts till jordskruven (

1. Skruva på huset och stäng igen.
2. Montera linsen (räckvidd valfritt max. 5 eller 12 m, se avsnittet om räckviddsinställning.

3. Gör tids- 5 och skymningsinställning 4 (se avsnitt Funktioner.)

4. Montera frontkåpa 2 och spärra den med låsskruven 1 så att den inte kan tas bort obehörigt.

Viktigt: Förväxling av parterna vid anslutning av nätspänningen kan leda till att sensorn skadas.

Med hörnväggfästena kan du enkelt montera IS 180-2 i inner- och ytterhörn. Använd hörnväggfästet som borrmall när du borrar hålen. På så sätt hamnar borrhålen i rätt vinkel och hörnväggfästet kan monteras utan problem. Hörnväggfästena säljs separat: 4007841085131 svart 4007841085148 vit

7. Funktioner

När vakten är ansluten, linsen monterad och fronten på plats kan anläggningen

tas i drift. Två inställningsmöjligheter finns bakom frontkåpan 2

Viktigt: Tids- och skymningsinställning skall endast göras med monterad lins.

5 sek.-15 min.

Tidsfördröjning (Efterlystid)

Lampans efterlystid kan ställas in steglöst från ca 5 sekunder upp till max.15 minuter. Ställskruvens vänstra ändläge ger den kortaste tiden ca 5 sekunder och höger ändläge den längsta

tiden ca 15 minuter. Vid inställning av bevakningsområdet och för funktionstest är det lämpligast att den kortaste tiden är inställd.

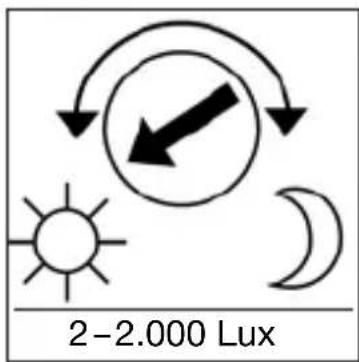

Skymningsinställning (aktiveringströskel)

Önskad aktiveringströskel för sensorn kan ställas in steglöst från ca 2 Lux till 2.000 Lux. Ställskruvens vänstra ändläge betyder dags- ljusdrift ca 2.000 Lux.

Ställskruvens högra ändläge betyder skymningsdrift ca 2 Lux. Vid inställning av bevakningsområdet och för funktionstest vid dagsljus måste ställskruven vara i vänster ändläge.

8. Inställning av räckvidd

w s 12 m

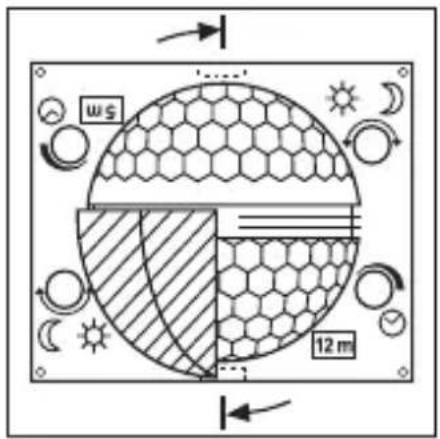

Linsen på IS180-2 är uppdelad i två bevakningsområden. Med den ena halvan uppnås en räckvidd av max.5 m och med den andra en räckvidd av max. 12 m (vid en montagehöjd av ca 2 m).

När linsen är fastsatt, anges det ner till höger vilken max. räckvidd (12 eller 5 meter) som är vald.

Linsen kan lossas ur sitt fäste med en skruvmejsel och sättas tillbaka enligt önskad räckvidd.

9. Exempel

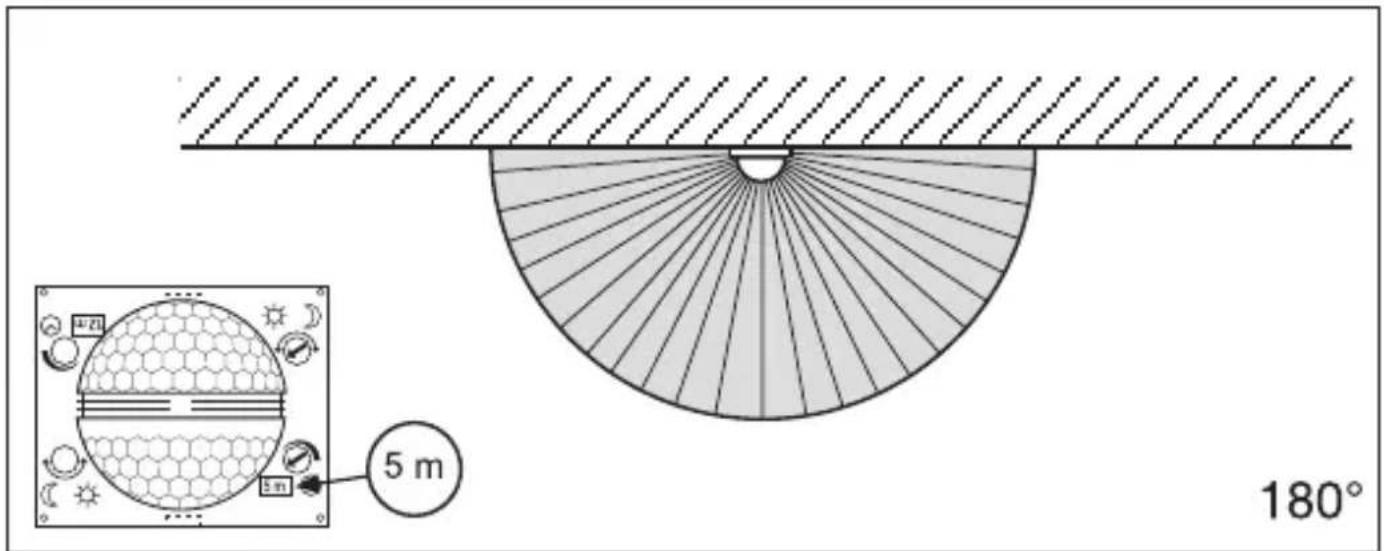

5 m 180°

12 m 180°

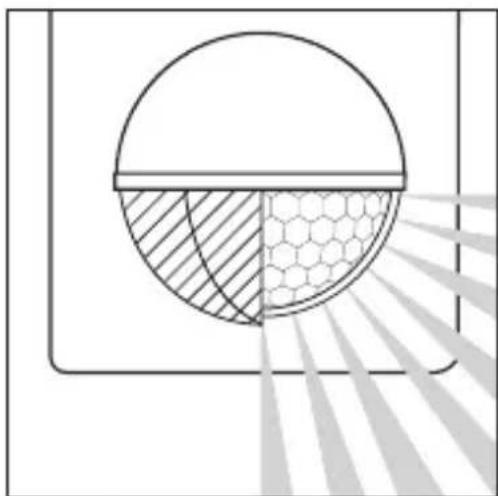

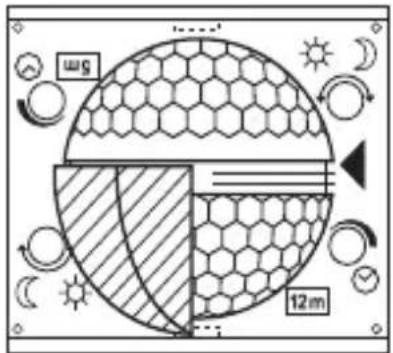

För att avgränsa vissa områden som t.ex. gångvägar eller granntomt kan bevakningsområdet fininställas genom montering av täckplattor. Täckplattorna kan brytas av eller klippas med sax längs den spårade indelningen i lodräta och vågräta avsnitt. De kan sedan sättas in i den översta fördjupningen i mitten av linsen. När frontkåpan är fastskruvad så sitter de fast permanent.

(Se nedan: Exempel på minskning av bevakningsvinkel och räckvidd.)

12 m wg

11. Exempel

1. Belysning utan nolledare 2. Belysning med befintlig nolledare

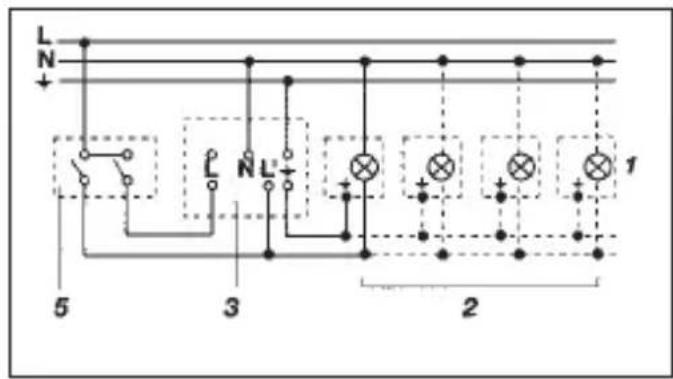

1. Koppling med 2-polig brytare för manuell och automatisk drift

L + 6 3 2 1

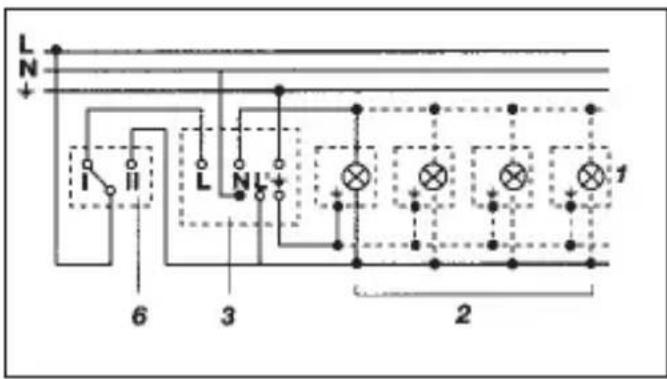

4. Koppling via 2-polig brytare för fast sken respektive automatik

Läge I: Automatisk drift

Läge II: Manuell drift med kontinuerlig belysning

Observera: Fränkoppling av anläggningen är inte möjlig, bara driftsval mellan läge I och II.

1) T. ex. 1 - 4 × 100 W glödlampor
2) Belastning max 1.000 W (se tekniska data).
3) Inkopplingplintar för sensorn IS180-2
4) Inomhusbrytare
5) Inomhus 2-polig brytare, manuell drift/automatik
6) Inomhus växelbrytare för fast sken och automatisk drift

13. Drift / Skötsel

Rörelsevakten är avsedd för automatisk inkoppling av belysning. Apparaten är inte avsedd för professionella tjuvlarm, eftersom den inte uppfyller de krav som ställs mot åverkan och sabotage. Väderleksförhållandena

kan påverka rörelsevaktens funktion. Kraftiga vindbyar, snöfall, regn- och hagelskurar kan orsaka felutlösning, eftersom de plötsliga temperaturskillnaderna inte kan skiljas från normala värmekällor.

Bevakningslinsen kan rengöras med en fuktig trasa (utan rengöringsmedel).

14. Driftstörningar

Störning Orsak Åtgärd

IS180-2 saknar spänning	■ Defekt säkring, brytaren ej inkopplad■ Kortslutning■ Brytare AV	■ Byt säkring, slå till nätströmbrytaren. Testa med spänningsprovare■ Kontrollera anslutningarna■ Brytare PÅ
IS180-2 tänder ej belysningen	■ Vid dagdrift, Skymningsinställningen inställd på nattdrift■ Defekt glödlampa■ Nätströmbrytaren frånslagen■ Säkring defekt■ Bevakningsområdet felinställt	■ Ändra inställningen till rätt läge■ Byt glödlampa■ Slå till strömbrytaren■ Byt säkring, kontrollera ev. anslutningen■ Justera inställningen
IS 180-2 bryter ej	■ Ständig rörelse i bevakningsområdet■ Inkopplade lampor befinner sig i bevakningsområdet och orsakar ny inkoppling genom temperaturinverkan■ Inomhusbrytaren i läge för fast belysning■ WLAN apparaten befinner sig mycket nära sensorn	■ Kontrollera området och ställ in på nytt vid behov eller använd avskärmningar■ Ändra inställning eller skärma av med täckplattor■ Brytare i automatikläge■ Förstora avståndet mellan WLAN apparat och sensor
IS 180-2 kopplar ständigt till och från	■ Inkopplade belysningar och vakt befinner sig i bevakningsområdet■ Djur rör sig i området■ Värmekällor (ventiler) befinner sig i bevakningsområdet	■ Ändra områdesinställningen eller avskärma, öka avståndet mellan vakt och belysning.■ Ändra områdesinställningen eller skärma av■ Ändra områdesinställningen eller skärma av
IS 180-2 ger oönskade tändningar	■ Rörelser från träd eller andra växter i området■ Påverkan från bilar på gatan■ Plötsliga temperatur förändringar genom vädrets inverkan (vind, regn, snö) eller fläktutlopp, öppna fönster	■ Avskärma området med täckplattor■ Avskärma området med täckplattor■ Ändra områdesinställningen eller flytta sensorn.

15. Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållsso-porna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

16. Tillverkargaranti

Tillverkargaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Alla produkter från STEINEL uppfyller högsta kvalitetsanspråk. Av den anledningen tillhandahåller vi som tillverkare dig som slutkund gärna en garanti enligt nedanstående villkor: Garantin omfattar frihet från brister, som bevisligen beror på ett material- eller tillverkningsfel och omgående meddelas oss efter att det konstaterats och inom garantitiden. Garantin gäller för samtliga STEINEL- produkter som köps och används i Tyskland, uteslutande STEINEL Professional-produkterna. Du kan välja, om vi ska fullgöra garantin genom en gratis reparation, gratis utbyte (evtl. genom en lik- eller mervärdig, nyare modell) eller genom ett tillgodohavande. Garantitiden för den STEINEL-produkt som du köpt är 3 år (för produkter från XLED home-serien 5 år) alltid från produktens inköpsdatum. Vi åtar oss transportkostnaderna för retursändningen men inte transportriskerna.

Garantirättigheter, kostnadsfrihet

De tjänster som beskrivs här gäller utöver de lagliga garantianspråken - inklusive särskilda skyddsbestämmelser för konsumenterna - och begränsar eller ersätter inte dessa. Att utöva sina lagliga rättigheter vid brister är kostnadsfritt.

Undantaget från garantin

Uttryckligen undantagna från denna garanti är alla utbytbara ljuskällor. Därutöver bortfaller garantin: - vid normal förslitning p.g.a. användning eller annan naturlig förslitning på produkt delar eller brister på STEINEL-produkten, - som beror på normal förslitning p.g.a. användning eller annan naturlig förslitning, - vid användning av produkten för ändamål den inte är avsedd för eller vid osakkunnig användning eller om bruksanvisningen ignoreras, - om till- och ombyggnader resp. andra modifikationer på produkten genomförts egenmäktigt eller om brister kan hänföras till att tillbehörs-, kompletterings- eller reservdelar inte är STEINEL

originaldelar,

- om underhåll och skötsel av produkten inte motsvarat bruksanvisningen, - om montering och installation inte utförts enligt installationsbestämmelserna från STEINEL, - vid transportskador ellerförluster.

Tysk lags giltighet

Tysk lagstiftning gäller och undantaget är överenskommelsen med Förenta Nationerna om avtal för den internationella varuhandeln (CISG).

Göra gällande

Om du vill ta din garanti i anspråk, så skickar du den fullständig tillsammans med originalkvittot, där köpedatum och produktbeteckning måste framgå, till din återförsäljare eller direkt till oss, Karl H Ström AB, Verktygsvägen 4, SE-55302 Jönköping. Därför rekommenderar vi att du sparar kvittot väl tills garantitiden har gått ut.

3ÅRS TILLVERKAR GARANTI
