LIETOŠANAS INSTRUKCIJA IS 180 STEINEL

LV .. 208 Pievērsiet uzmanību teksta daļai!

Paldies par uzticību, ko izrādījāt, iegādājoties šo STEINEL infrasarkano staru sensoru. Jūs esat izvēlējies augstvērtīgu, kvalitatīvu produktu, kurš ir izgatavots, pārbaudīts un iepakots ar vislielāko rūpību.

Pirms instalēšanas lūdzam iepazīties ar šo montāžas pamācību. Tikai lietpratīga montāža un pieslēgšana elektriskās strāvas tīklam nodrošina ilgu, drošu un nevainojamu sensora darbību.

Novēlam Jums daudz patī-kamu mirkļu kopā ar Jūsu jauno infrasarkano staru sensoru.

1. lerīces apraksts

1 Drošības skrūve
2 Dizaina uzlika
3 Lēca (nonemama un pagriežama, lai izvēlētos pamata sniedzamības iestatījumu līdz maks. 5 m vai 12 m)

4 Krēslas sliekšna iestatīšana 2–2.000 luksi
5 Laika iestatīšana 5 s–15 min

6 Fiksācijas klipsis (korpuss atverams, lai veiktu montāžu un tīkla pieslēgumu)

2. Tehniskie dati

Izmēri (A × P × Dz): 120 × 76 × 56 mm
Jauda: Kvēlspuldžu / halogēno spuldžu slodze	1.000 W
Dienasgaismas spuldzes EVG	1.000 W
Nekompensētas dienasgaismas spuldzes	500 VA
Rindās kompensētas dienasgaismas spuldzes	900 VA
Dienasgaismas lampas kompensētas paralēli	500 VA
Zema sprieguma halogēnu lampas	1.000 VA
LED < 2 W	100 W
2 W < LED < 8 W	175 W
LED > 8 W	350 W
Kapacitatīva slodze	132 μF
Barošanas spriegums: 230–240 V, 50 Hz
Uztveres leņķis: 180° horizontāli, 90° vertikāli
Sensora sniedzamība: Pamata iestatījums 1: maks. 5 mPamata iestatījums 2: maks. 12 m(Rūpnīcas iestatījums)+ detalizēta justēšana ar nosegu palīdzību 1–12 m
Laika iestatīšana: 5 s–15 min (rūpnīcas iestatījums: 5 s)
Aptumšojuma iestatīšana: 2–2.000 luksi (rūpnīcas iestatījums: 2.000 luksi)
Aizsardzības klase: IP 54
Temperatūras amplitūda: -20 līdz +50 °C

3. Princips

IS 180-2 ir aprikots ar diviem 120° piroelektriska- jiem sensoriem, kas uztver kustīgu kermeņu (cilvēku, dzīvnieku u. tml.) neredzamo siltuma starojumu. Sādi uz- tvertais siltuma starojums tiek elektroniski pārveidots, un pieslēgtais patērētājs (piemē- ram, lampa) tiek ieslēgts.

Caur škēršliem, tādiem kā sienas vai loga stikls, šis sil- tuma starojums netiek uz- tverts, tāpēc gaismeklis ie- slēgts netiek. Ar divu pi- roelektrisko sensoru palīdzī- bu tiek nodrošināts 180° uztveres lenķis ar 90° atvēruma lenķi. Lēca ir nonemama un pagriežama.

Tas dod iespēju izvēlēties starp diviem pamata sniedzamības iestatījumiem maks. 5 m vai 12 m. Ar pie-vienotajiem sienas turētājiem infrasarkano staru sensoru viegli var piestiprināt iekšējos un ārējos stūros.

180° 12m

Sniedzamība maks. 12 m Sniedzamība maks. 5 m

Kustības virziens: frontāli Kustības virziens: iesānus

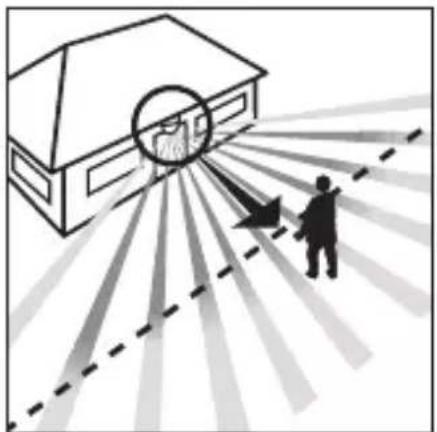

Svarīgi! Visdrošāko kustības uztveri Jūs iegū-siet, ja infrasarkano staru sensoru uzmontēsiet iesā-nus kustības virzienam un sensora uztveri neierobežos nekādi škēršļi (piem., koki, sienas utt.).

4. Norādījumi drošībai

■ Pirms veikt jebkādus darbus ar ierīci, jāpārtrauc strāvas padeve tai!
■ Montāžas laikā pievi- enojamais elektrības vads nedrīkst atrasties zem sprieguma. Tādēļ vispirms jāatslēdz strāvas padeve un ar sprieguma mērītāju jāpārbauda, vai vads ne-

atrodas zem sprieguma.

■ Sensora instalēšana nozīmē darbu ar elektrotīkla spriegumu. Tādēl instalācija jāveic lietpratīgi un saskaņā ar vietējo instalēšanas priekšrakstu un pieslēgšanas noteikumu prasībām. (DE-VDE 0100, AT-ÖVE-EN 1, CH-SEV 1000).

■ Lūdzam ievērot, ka sensors ir jānodrošina ar 10 A drošinātāju. Tīkla pieslēguma pievadvada diamets nedrīkst pārsniegt 10 mm.
■ Laika un krēslas iestatīšana jāveic tikai ar uzmontētu lēcu.

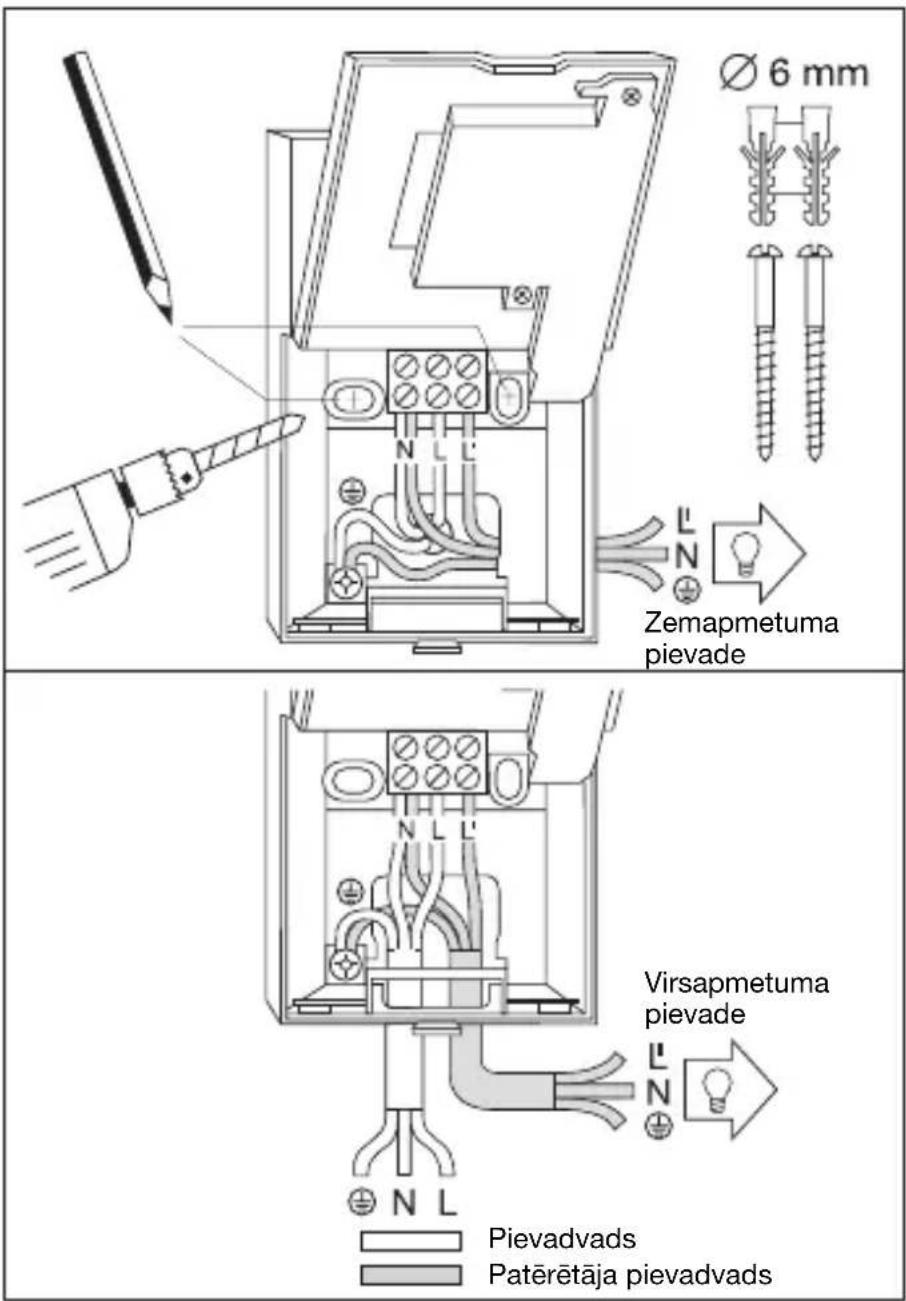

5. Instalēšana / montāža pie sienas

Ø 6 mm Zemapmetuma pievade Virsapmetuma pievade Pievadvads Patērētāja pievadvads

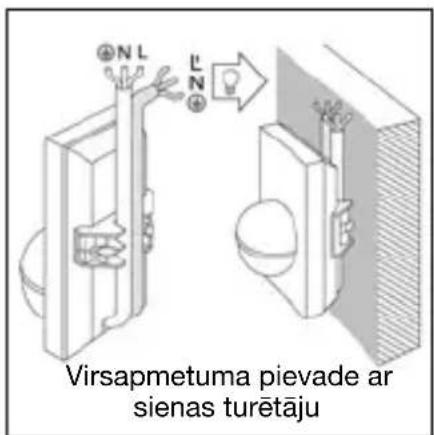

Virsapmetuma pievade ar sienas turētāju

Norāde: Sienas montāžai var izmantot ari iekšējo stūra sienas kronšteinu. Tas lauj ērti novadīt kabelus no augšas aiz ierīces un caur virspusē iebūvētās kabelu padeves atveri.

Uzstādīšanas vietai ir jābūt vismaz 50 cm attālumā no lampas, jo tās siltuma starojums var patvalīgi iedarbināt sensoru. Lai sasniegtu norādīto 5 / 12 m sniedzamību, montāžas augstumam būtu jābūt apm. 2 m.

Uzstādīšana:

1. Noņemiet dizaina blendi 2, 2. Ātspēkojiet fiksācijas klipsi 6 un atveriet korpusa apakšējo daļu, 3. lezīmējiet urbuma vietas, 4. Izurbiet caurumus, ievietojiet dībeļus (∅ 6 mm), 5. Izlauziet sienu kabeļu ievadīšanai, atkarībā no tā, vai paredzēta virsapmetuma vai zemap- metuma pievade.

2. Izvadīt un pieslēgt tīkla un patērētāja pievadvadu. Virsapmetuma pievades gadījumā izmantot blīvbāzni.

a) Elektrotikla pievadvada pieslēgums

Elektrotikla pievadvadu veido 2 līdz 3 dzīslu kabelis: L = fāze

N = nulles vads PE = zemējums ( )

Saubu gadījumā kabeļa dzīslas Jums jānosaka ar sprieguma testeri; pēc tam kabelis jāatslēdz no strāvas tīkla. Fāze (L) un nulles vads (N) jāpieslēdz atbilstoši spailu iedalījumam. Aizsargvads jāpievieno sazemēju-ma kontaktam ()

Protams, elektrotikla pievadvadā var ierīkot tikla slēdzi strāvas ieslēgšanai un izslēgšanai. Alternatīvi sensoru manuāli uz iestatīto laiku var aktivizēt ar atvēršanas slēdzi tikla pievadvadā.

b) Patērētāja pievadvada pieslēgums

Patērētāja pievadvads gais-meklim arī sastāv no 2 vai 3 dzīslu kabeļa. Gaismekļa strāvas vads jāpiestiprina spailei, kas apzīmēta ar L'. Nulles vads kopā ar strāvas piedvadvada nulles dzīslu ir jāpieskrūve ar N apzīmētai spalei. Aizsargvads jāpievieno sazemējuma kontaktam ( Majority).

1. Jāpieskrūvē korpuss un atkal jāaizver.
2. Uzlikt lēcu (Sniedzamība pēc izvēles ir maks. 5 m vai 12 m), skat. nodalu Snie-dzamības iestatīšana.

3. Jāveic laika 5 un krēslas sliekšna iestatīšana 4 (skat. nodalù Funkcijas).

4. Uzlikt dizaina uzliku 2 un pieskrūvēt ar drošības skruvi 1, lai izvairītos no nevēlamas nonemšanas. Svarīgi! Pieslēgumu sa- jaukšana var izraisīt ierīces bojājumus.

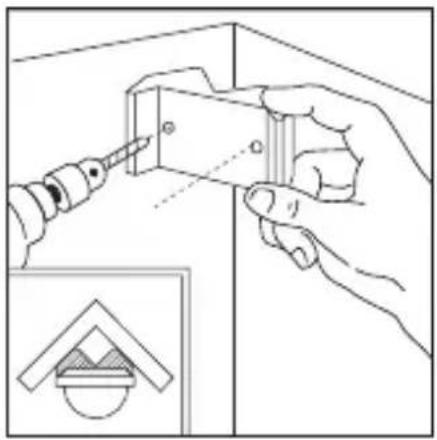

6. Sienas stūra stiprinājuma montāža

Ar stūra sienas kronštei- niem IS 180-2 iespējams ērti uzstādīt uz iekšējiem un ārējiem stūriem. Urbjot caurumus, izmantojiet stūra sienas kronšteinu kā urbša- nas šablonu. Šādā veidā jūs izvietosiet urbumu pareizajā lenkī, un stūra sienas kronš- teinu varēsiet uzstādīt bez problēmām.

Stūra sienas kronšteini ir pieejami atseviški: 4007841085131 melns 4007841085148 balts

7. Funkcijas

Pēc tam, kad gaismeklis ir pieslēgts elektrotīklam, korpuss uzmontēts un lēca ir uzlikta, gaismekli var sākt

lietot. Aiz dizaina nosega ir izvietotas 2 iestatīšanas iespējas.

Svarīgi! Laika un krēslas sliekšna iestatīšanu veiciet tikai ar uzmontētu lēcu.

5 s - 15 min

Izslēgšanas aizture (Laika iestatīšana)

Vēlamo gaismekļa degšanas ilgumu iespējams iestatīt bez pakāpēm no 5 s līdz 15 min. Iestatīšanas skrūve pagriezta līdz atdurei pa kreisi: visīsākais laiks apm. 5 s; iestatīšanas skrūve

pagriezta līdz atdurei pa labi: visilgākais laiks apm. 15 min. Lai iestatītu uztveršanas zonu un pārbaudītu sensora darbību, ieteicams iestatīt visīsāko laiku.

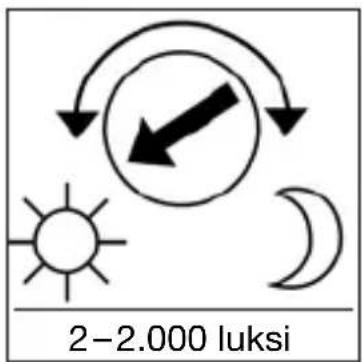

2-2.000 luksi

Krēslas sliekšna iestatīšana (Reakcijas slieksnis)

Vēlamo sensora reakcijas slieksni iespējams bez pakāpēm iestatīt robežās no 2 luksiem līdz 2.000 luksiem. Iestatišanas skrūve pagriezta līdz atdurei pa kreisi: dienasgaismas

režīms apm. 2.000 luksi. Iestatīšanas skrūve pagriezta līdz atdurei pa labi: krēslas režīms apm. 2 luksi. Lai iestatītu uztveršanas zonu un pārbaudītu sensora darbību dienasgaismā, iestatīšanas skrūvi pagrieziet līdz atdurei pa kreisi.

8. Sniedzamības pamata iestatījumi

12 m

IS 180-2 lēca ir sadalīta divās uztveres zonās. Ar vienu zonu tiek sasniegta maks. 5 m sniedzamība, ar otru maks. 12 m sniedzamība (pie apm. 2 m montāžas augstuma).

Pēc lēcas montāžas (lēca stingri jānofiksē paredzētajā vietā) apakšā labajā pusē ir redzama izvēlētā 12 m vai 5 m sniedzamība.

Lēcu no sāniem var nonemt ar skrūvgrieža palīdzībū un to atkal ievietot atbilstoši vēlamajai sniedzamībai.

9. Piemēri

5 m 180°

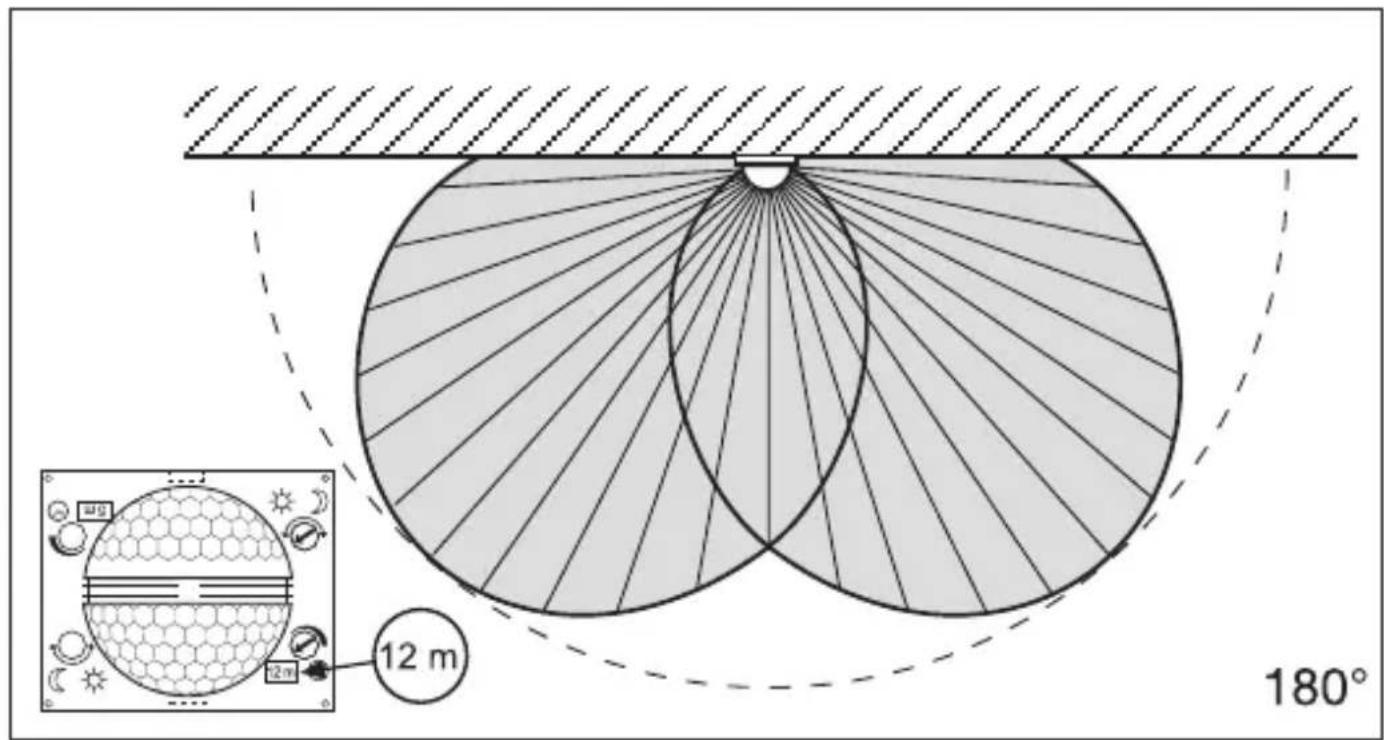

12 m 180°

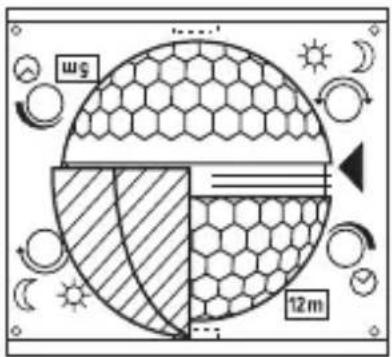

10. Individuāla precīza regulēšana ar aizsegiem

Lai mērktiecīgi izslēgtu vai pārraudzītu papildu zonas, piemēram, gājēju celiņus vai kaimiņiem piederošas teritorijas, uztveres zonu iespējams precīzi iestatīt, uzstādot aizsegus.

(Skat. zemāk: Piemēri uz- tveres lenka ierobežošanai, kā arī sniedzamības sama- zināšanai.)

ws 12 m

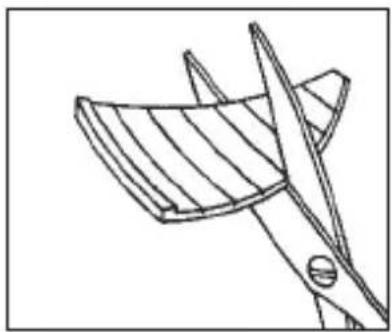

Aizsegus iespējams atdalīt pa markētajām horizontāla-jām un vertikālajām līnijām vai ari izgriezt ar šķērēm. Tos var iestiprināt augšējā padzilīnājumā lēcas vidū. Uzmontējot dizaina uzliku tie tiek beigās nofiksēti.

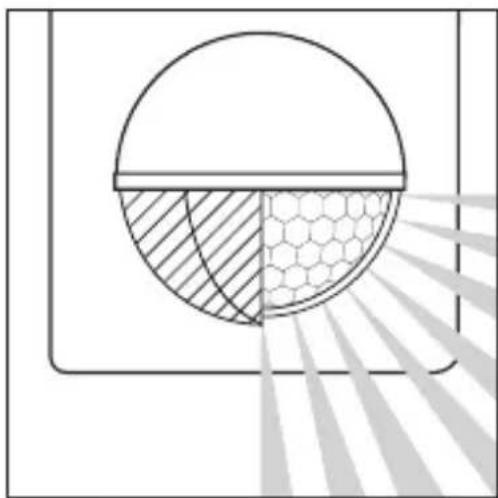

11. Piemēri

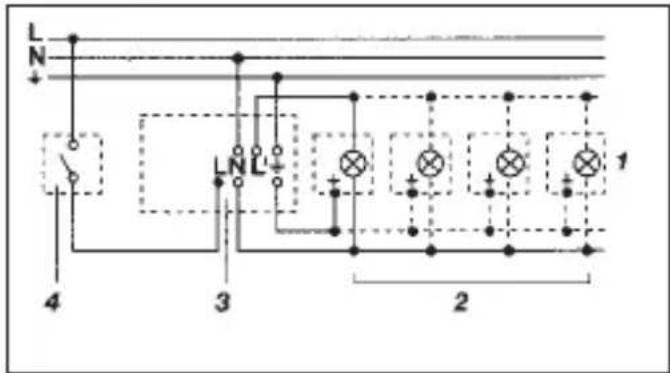

12. Pieslēgumu piemēri

1. Gaismeklis bez neitrālā vada 2. Gaismeklis ar neitrālo vadu

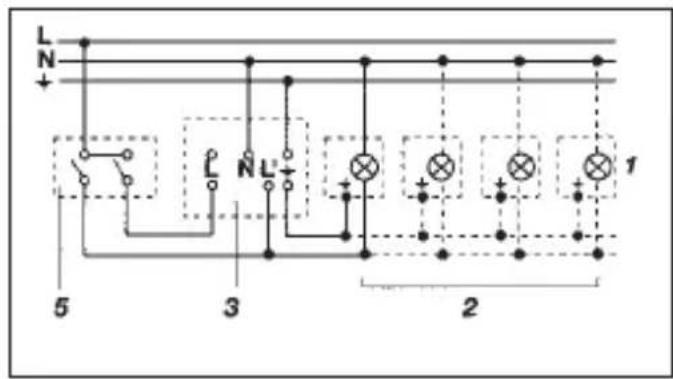

1. Pieslēgums ar divdalīgo slēdzi manuālam un automatīskam režīmam

L + 6 3 2 1

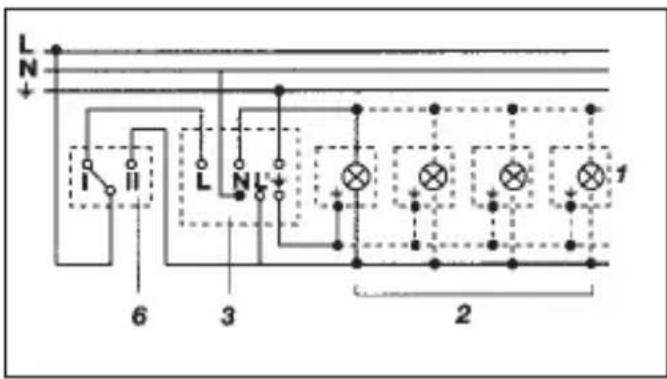

4. Pieslēgums ar mainas slēdzi ilgstošā apgaismojuma un automātikas režīmam

Pozīcija I – automātikas režīms Pozīcija II – ilgstošā apgaismojuma manuālais režīms Uzmanību! lekārtu izslēgt nav iespējams, iespējama ir tikai izvēle starp pozīciju I un pozīciju II.

1) piem. 1–4 x 100 W kvēlspuldzes
2) patērētāji, apgaismojums maks. 1.000 W (skat. Tehniskie dati)
3) IS 180-2 pieslēguma spailes
4) iekšējais ēkas slēdzis
5) iekšējais ēkas sērijveida slēdzis, manuālais un automatikas režīms
6) iekšējais ēkas maiņas slēdzis, automātikas un ilgstošā apgaismojuma režīms

13. Lietošana / kopšana

Infrasarkano staru sensors ir piemērots gaismas automātiskai ieslēgšanai. Ierīce nav piemērota speciālām pre-tielaušanas signalizācijām, jo tā nav aprīkota ar priekš-rakstos noteikto aizsardzību pret apzinātu bojāšanu.

Laika apstākļi var ietekmēt kustības sensora darbību. Stipru vēja brāzmu, sniega, lietus un krusas dēļ sensors var patvalīgi ieslēgties, jo tas nevar atšķirt pēkšņas temperatūras svārstības no siltuma avota.

Ja uztveršanas lēca ir netīra, noslaukiet to ar mitru drānu (nelietojot tīrīšanas līdzekļus).

14. Darbības traucējumi

Traucējums Cēlonis Risinājums

IS 180-2 bez sprieguma	■ bojāts drošinātājs,sensors nav ieslēgts■īssavienojums■IZSLĒGTS tīkla slēdzis	■ jauns drošinātājs, ieslēgt tīkla slēdzi; pārbaudīt vadu ar sprieguma testeri■pārbaudīt pieslēgumus■ieslēgt
IS 180-2 neieslēdzas	■ dienas gaismas režīmā,krēslas slieksnis iestatīts nakts režīmā■bojāta kvēlspuldze■IZSLĒGTS tīkla slēdzis■bojāts drošinātājs■nav mērķtiecīgi iestatīts uztveres lauks	■ iestatīt atkārtoti■nomainīt kvēlspuldzi■ieslēgt■jauns drošinātājs, pēcvajadzības pārbaudīt pieslēgumu■atkārtoti justēt
IS 180-2 neizslēdzas	■ nepārtraukta kustība uztveres laukā■kāds cits gaismas avots atrodas uztveres laukā un temperatūras izmaiņu dēļ ieslēdz gaismeklis■ar dubulto slēdzi ieslēgts ilgstošā apgaismojuma režīms■Bezvadu interneta ierīce ir pozicionēta ľoti tuvu sensoram	■pārbaudīt lauku un pēc nepieciešamības atkārtoti justēt,t. i., nosegt■izmainīt lauku,t.i., nosegt■dubulto slēdzi ieslēgt automātikas režīmā■Palieliniet atstatumu starp bezvadu interneta ierīci un sensoru
IS 180-2 pastāvīgi ieslēdzas un izslēdzas	■ pieslēgts gaismeklis atrodas uztveres laukā■uztveres laukāpārvietojas dzīvnieki■uztveres zonā ir siltuma avots (piem., tvaika nosūcējs)	■ uzstādīt diapazonu no jauna jeb nosegt sensoru, palielināt atstatumu■uzstādīt diapazonu,t. i., nosegt■uzstādīt diapazonu,t. i., nosegt
IS 180-2 ieslēdzas patvalīgi	■ vējš uztveres laukā kustina kokus un krūmus■uz ielas esošo auto uztveršana■negaidītas negaisa (vēja, lietus, sniega) vai gaisa plūsmas no ventilatoriem, atvērtiem logiem	■ izslēgt zonas ar nosegu palīdzību■izslēgt zonas ar nosegu palīdzību■izmainīt lauku, izmainīt montāzas vietu

15. Utilizācija

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.

Nemetiet elektroierīces parastajos atkritumos!

Tikai ES valstim:

Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atseviški un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

16. Ražotāja garantija

Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tā darbība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā tas pakļauts izlases veida pārbaudei. Steinel garantē nevainoja- mas produkta īpašības un darbību.

Garantijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam.

Mēs novēršam trūkumus, kas radušies materiālu vai rūpnīcas kļūdu dēļ, garantijas serviss ietver sevī bojāto daļu remontu vai apmaiņu pēc mūsu izvēles. Garantijas serviss neattie-cas uz nodilumam pakļauto daļu bojājumiem, kā arī uz bojājumiem un trūkumiem, kas radušies nelietpratīgas lietošanas vai apkopes, kā arī kritiena rezultātā.

Garantijas saistības neat- tiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā.

Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu problēmas aprakstu, kases čeku vai rēkinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodalai.

Remonta serviss: Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecas garantijas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus.
