NÁVOD K OBSLUZE IS 180 STEINEL

CZ .. 135 Dodržujte informace v textové části!

děkujeme Vám za důvěru, kterou jste nám projevil zakoupením tohoto infračerveného senzoru značky STEINEL. Rozhodl jste se pro vysoce kvalitní produkt, který byl vyroben, testován a zabalen s největší možnou pečlivostí.

Před instalací se, prosím, seznamte s tímto montážním návodem. Pouze odborně provedená instalace a zprovoznění totiž zaručí dlouhý, spolehlivý a bezporuchový provoz.

Přejeme vám, abyste byl s novým infračerveným senzorem naprosto spokojen.

1. Popis prístroje

1 Pojistný šroub
2 Tvarová clona
3 Čočka (odnímatelná a otočná za účelem základního nastavení dosahu–max. 5 m nebo 12 m)

4 Soumrakové nastavení 2–2.000 lx
5 Časové nastavení 5 s–15 min.

6 Zarážka (těleso senzoru je výklopné za účelem montáže a připojení k síti)

2. Technické parametry

Rozměry (v × š × h): 120 × 76 × 56 mm

Výkon: Zatížení žárovky/halogenové žárovky	1.000 W	CZ
Zářivky elektronické předřadné zařízení	1.000 W
Zářivky nekompenzované	500 VA
Zářivky sériově kompenzované	900 VA
Zářivky s paralelní kompenzací	500 VA
Nízkonapěťové halogenové žárovky	1.000 VA
LED < 2 W	100 W
2 W < LED < 8 W	175 W
LED > 8 W	350 W
Kapacitní zatížení	132 μF

Připojení k elektrické síti: 230–240 V, 50 Hz

Úhel záchytu: 180° vodorovně, 90° svisle

Dosah senzoru: základní nastavení 1: max. 5 m základní nastavení 2: max. 12 m (nastavení z výroby) + jemné doladění krycími miskami 1–12 m

Časové nastavení: 5 s–15 min. (nastavení z výroby: 5 s)

Soumrakové nastavení: 2–2.000 lx (nastavení z výroby: 2.000 lx)

Krytí: IP 54

Teplotní rozmezí: -20 až +50 °C

3. Princip činnosti

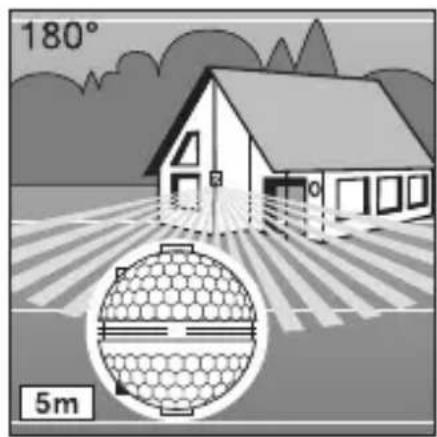

IS 180-2 je vybaven dvěma pyroelektrickými senzory uspořádanými po 120°, které zaznamenavají neviditelné tepelné záření vydávané pohybujícími se těly (osob, zvířat atp.). Takto zazname-nané tepelné záření je pak elektronicky převedeno na signál způsobující zapnutí

připojeného spotřebiče (např. osvětlení). Tepelné záření neprochází překážkami, jakými jsou například zdi nebo skleněné tabule, a v těchto případech tedy k zapnutí nedochází. Pomocí dvou pyroelektrických senzorů je při úhlu otevření 90° dosahováno úhlu záchytu 180°.

Čočka senzoru je odnímatelná a otočná. Toto řešení umožňuje dvě základní nastavení dosahu: max. 5 m nebo 12 m. Přiložené nástěnné držáky umožňují snadnou montáž infračerveného senzoru ve vnitřních koutech i na vnějších rozích.

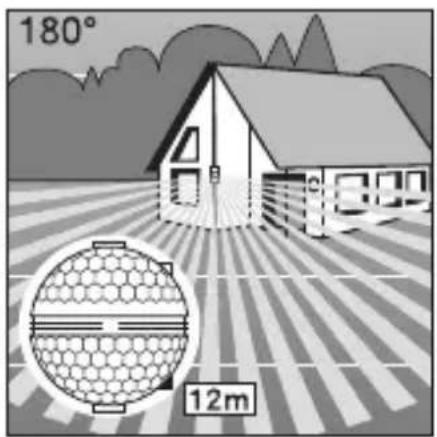

180° 12m

Směr chůze: čelně Směr chůze: napříč

Důležité: Nejbezpečněj-šího zachycení pohybu dosáhnete tehdy, pokud přístroj namontujete napříč ke směru chůze a senzoru přitom nebrání ve výhledu žádné překážky (jako např. stromy, zdi atp.).

4. Bezpečnostní pokyny

■ Před zahájením jakýchkoli prací na hlásiči pohybu je nutno přerušit přívod napětí!
■ Připojované elektrické vedení nesmí být během montáže pod napětím. Proto je nejprve třeba vypnout proud a poté pomocí zkoušečky napětí zkontrolovat, zda je vedení bez napětí.

■ Při instalaci senzoru se jedná o práci na síťovém napětí. Musí proto být provedena odborné podle obvyklých předpisů pro instalaci elektrických zařízení a podmínek jejich připojení dle CSN. (DE-VDE 0100, AT-ÖVE-EN 1, CH-SEV 1000).

■ Mějte prosím na paměti, že senzor musí být zajištěn jističem vedení o hodnotě 10 A. Vedení použité k připojení k síti smí mít maximální průměr 10 mm.
Časové a soumrakové nastavení provádějte pouze s namontovanou čočkou.

5. Instalace / montáž na stěnu

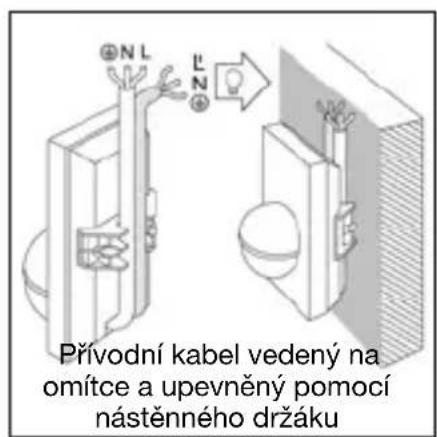

Přívodní kabel vedený na omítce a upevněný pomocí nástěnného držáku

Upozornění: K montáži na stěnu lze použít také vnitřní rohový držák. To umožňuje pohodlné vedení kabelů shora za zařízením a otvorem kabelového přívodu pro povrchovou montáž.

Místo montáže by mělo být vzdáleno nejméně 50 cm od nejbližšího svítidla, jehož tepelné záření může mít za následek chybnou aktivaci senzoru. Aby bylo možno dosáhnout uvedených dosahů 5 / 12 m, měla by montážní výška činit asi 2 m.

Postup při montáži:

1. Stáhněte tvarovou clonu
2. 1. Uvolněte zarážku 6 a odklopte spodní polovinu tělesa. 3. Označte si místa pro vyvrtání otvorů.
3. Vyvrtejte otvory, vložte do nich hmoždinky (∅ 6 mm).
4. Dle potřeby vylomte ve stěně tělesa otvory pro protožení kabelu vedeného na omítce nebo pod omítkou.

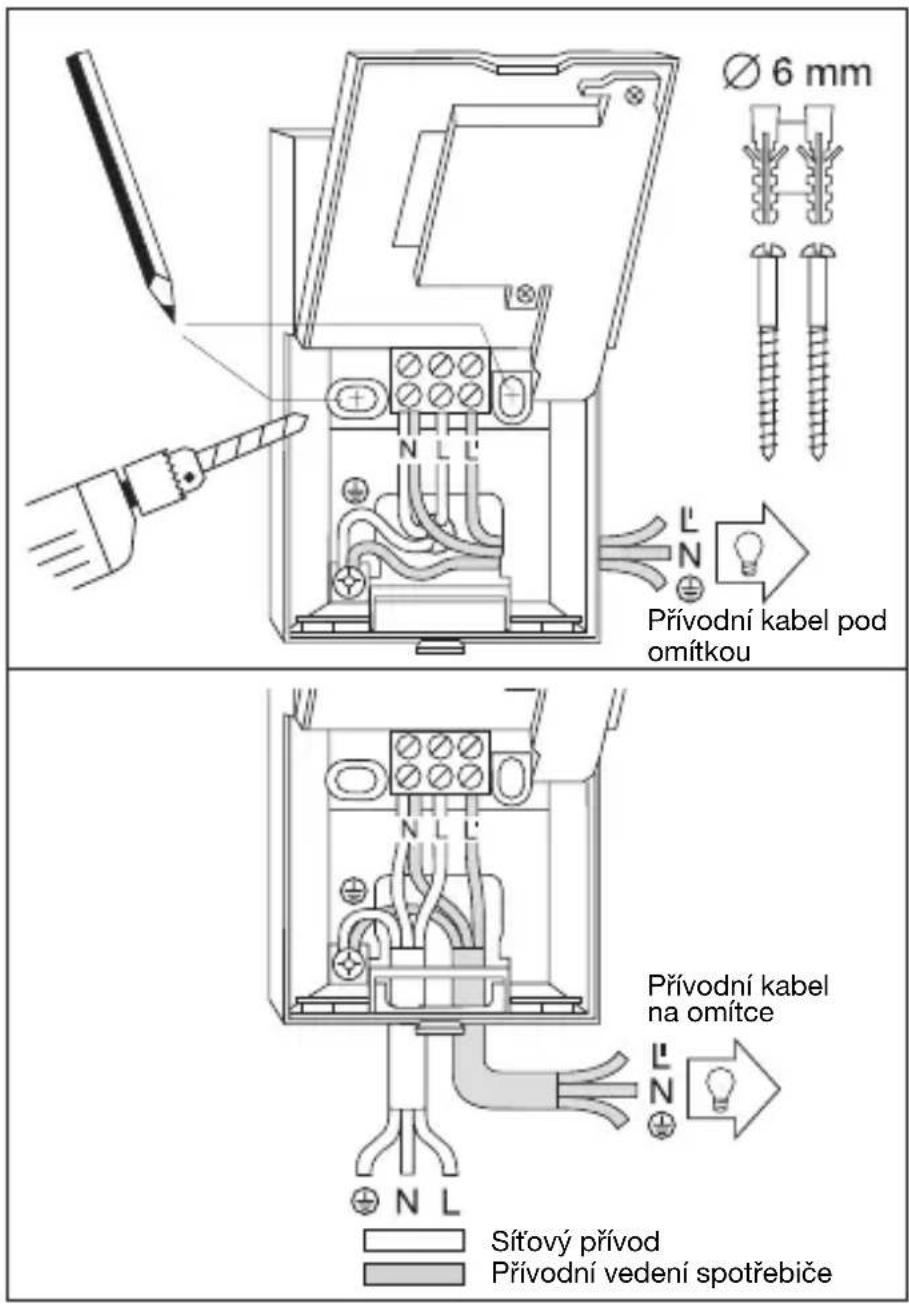

5. Protáhněte kabely síťového přívodu a přívodního vedení spotřebiče a připojte je. V případě přívodního kabelu vedeného na omítce použijte utěsňovací zátky.

a) Připojení k elektrické sítí

K připojení k elektrické síti použijte kabel se 2 až 3 vodiči:

L = fázový vodič

N = nulový vodič

PE = ochránný vodič ( )

V případě pochybností je nutno identifikovat jednotlivé vodiče kabelu pomocí zkoušečky napětí; zda jsou zase bez napětí. Fázový (L) a nulový (N) vodič se připojí podle obsazení příslušných svorek. Ochranný vodič se připojí ke svorce zemnicího kontaktu (

V přívodním síťovém vedení může být samozřejmě zařazen běžný síťový vypínač. Alternativně může být senzor aktivován po nastavenou dobu ručně, pomocí rozpínacího tlačítka zařazeného v síťovém přívodním vedení.

b) Připojení přívodního vedení spotřebiče Přívodní vedení spotřebiče svítidla je tvořeno rovněž dvou- až třívodičovým kabelem. Fázový vodič svítidla se zapojí do svorky označené L'. Nulový vodič se prostřednictvím svorky označené N propojí s nulo-vým vodičem sitového

přívodního vedení. Ochranný vodič se připojí ke svorce zemnicího kontaktu (7). Přišroubujte těleso přístroje a opět je uzavřete. 8. Nasadťe čočku senzoru (dosah dle výběru max. 5 m nebo 12 m) viz kapitolu Nastavení dosahu. 9. Provedťe časové 5 a soumrakové nastavení

4 (viz kapitolu Funkce). 10. Nasad'te tvarovou clonu 2 a pomocí pojistného šroubu 1 ji zajistěte proti neoprávněnému sejmutí. Důležité: Záměna vodičů může mít za následek poškození přístroje.

6. Montáž pomocí rohového nástěnného držáku

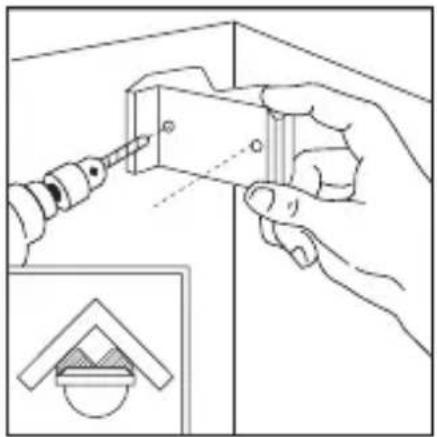

Snadná montáž do vnitřních a vnějších rohů díky rohovým nástěnným držákům IS 2180-2. Při vrtání otvorů použijte jako vrtací šablonu rohový nástěnný držák. Zajistíte tak, že vyvrtaný otvor bude svírat správný úhel a rohový nástěnný držák půjde bez problémů namontovat. Rohové nástěnné držáky jsou k dostání zvlášt: 4007841085131 černá 4007841085148 bílá

7. Funkce

Po provedení připojení k elektrické síti, uzavření tělesa přístroje a nasazení čočky je zařízení možno

uvést do provozu. Pomocí regulátorů skrytých za tva- rovou clonou 2 je možno provést dvojí nastavení.

Důležité: Časové a soumrakové nastavení provádějte pouze s namontovanou čočkou.

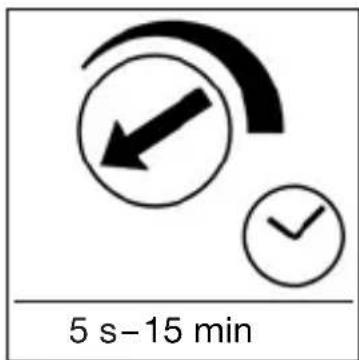

5 s-15 min

Zpoždění vypnutí (časové nastavení)

Požadovanou dobu, po kterou má svítidlo svítit, je možno nastavit plynule v rozmezí od asi 5 s do max. 15 min. Je-li regulační šroub u levého dorazu, znamená do nejkratší dobu,

tj. asi 5 s, regulační šroub u pravého dorazu znamená nejdelší dobu, tedy asi 15 min. Při nastavování oblasti záchytu a při provádění funkční zkoušky se doporučuje zvolit nejkratší dobu.

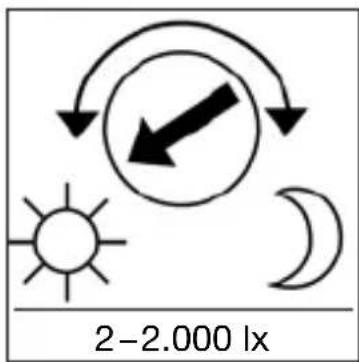

Soumrakové nastavení (prahová reakční hodnota)

Požadovanou prahovou reakční hodnotu senzoru je možno plynule nastavit v rozmezí asi 2 až 2.000 lx. Levý doraz regulačního šroubu znamená provoz za denního světla, tedy asi 2.000 lx.

Pravý doraz regulačního šroubu znamená provoz za soumraku při asi 2 lx. Při nastavování oblasti záchytu a při provádění funkční zkoušky za denního světla musí být regulační šroub otočen až k levému dorazu.

8. Základní nastavení dosahu

12 m

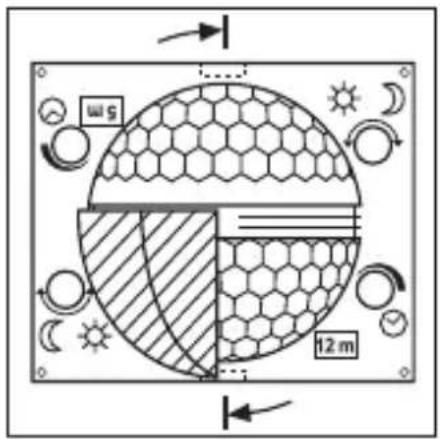

Čočka přístroje IS 180-2 je rozdělena do dvou oblastí záchytu. Pomocí jedné poloviny se dociluje dosahu max. 5 m, druhá polovina umožňuje max. dosah 12 m (při montážní výšce činící asi 2 m). Po instalaci čočky (čočka je pevně namontovaná v připraveném vedení) lze dole vpravo přecíst max. zvolený dosah 12 m nebo

5 m. Pomocí šroubováku je čočku možno bočně uvolnit ze zarážek a následně ji nasadit zpět v poloze odpovídající požadovanému dosahu.

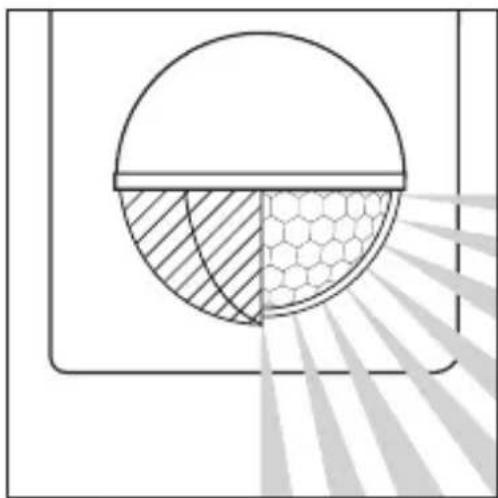

9. Příklady

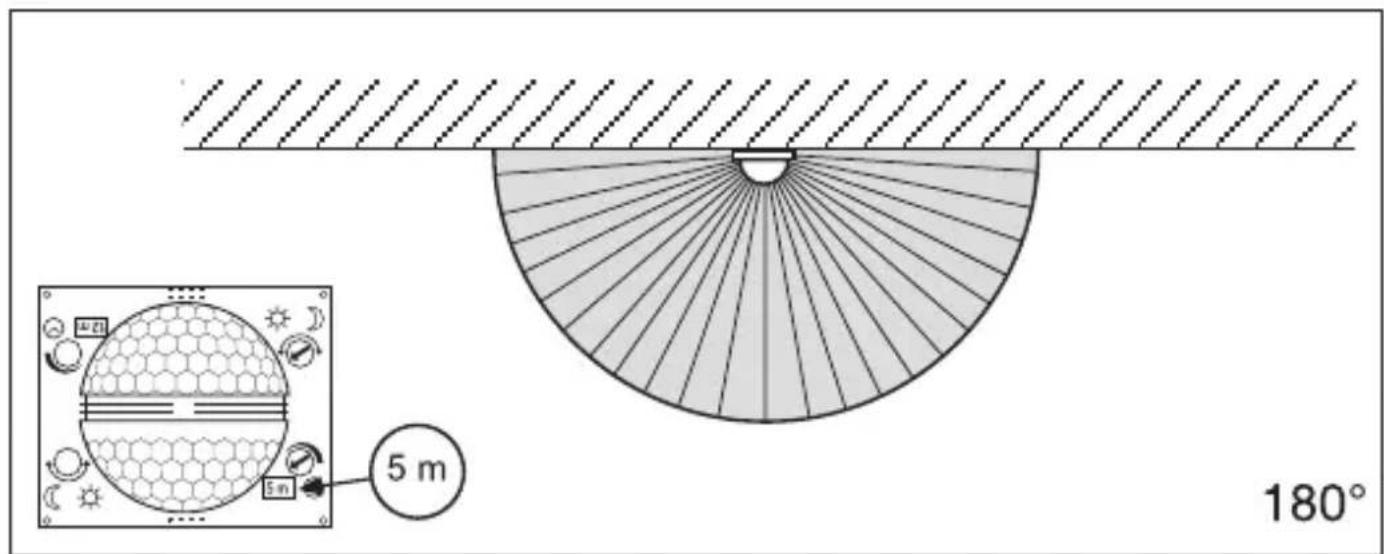

5 m 180°

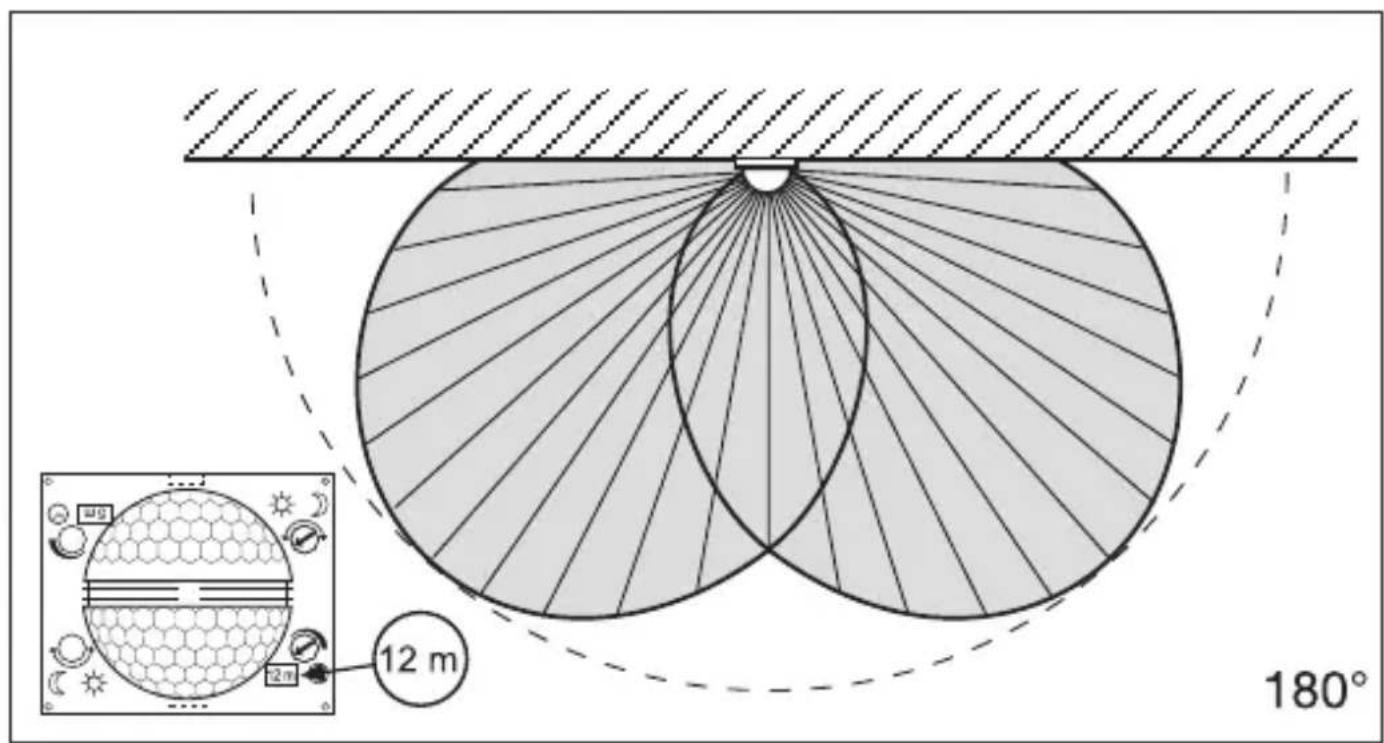

12 m 180°

10. Individuální jemné seřízení pomocí krycích clon

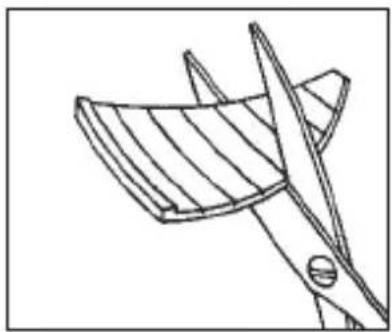

Aby bylo možno cíleně sle- dovat nebo naopak vyloučit určité dílčí oblasti, např. chodníky nebo sousední pozemky, je možno provést přesné nastavení oblasti záchytu připevněním krycích segmentů. Jednotlivé krycí segmenty Ize oddělit nebo odstřihnout nůžkami - ve vodorovném i svislém směru - podél předem vyražených dělicích drážek. Takto připravené krycí segmenty je pak mož- no zavěsit do nejvyššího vybrání ve středu čočky. Konečné upevnění segmentů se poté provede nasaze- ním tvarové clony.

(Viz dole: příklady zmenšení úhlu záchytu a omezení dosahu.)

11. Příklady

12. Příklady připojení

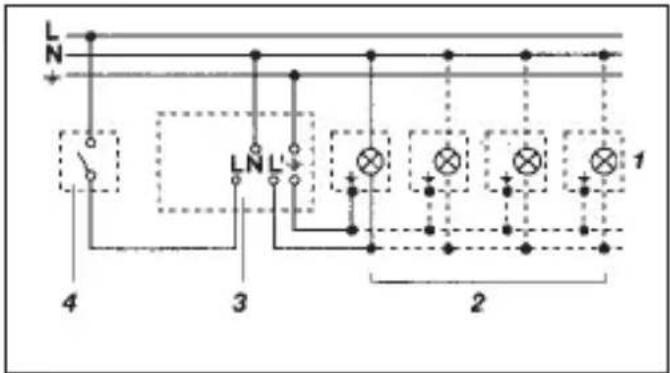

1. Svítidlo, u kterého není k dispozici nulový vodič

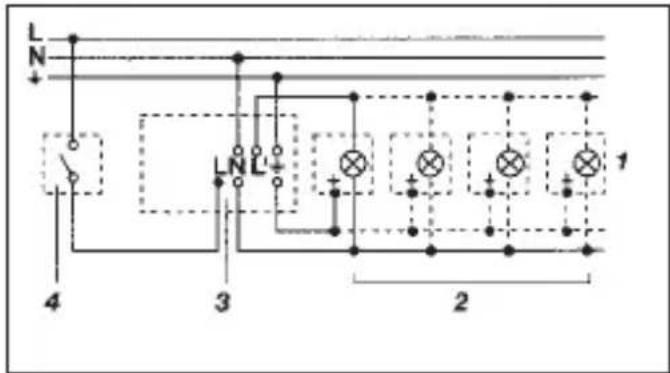

1. Svítidlo se stávajícím nulovým vodičem

1. Připojení prostřednictvím sériového přepínače pro ruční a automatický provoz

L + - N 6 3 2 1

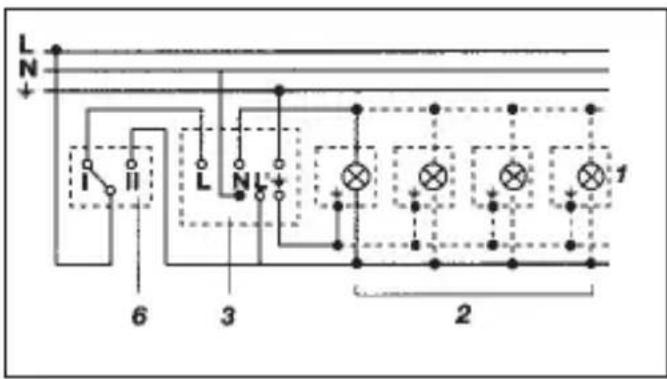

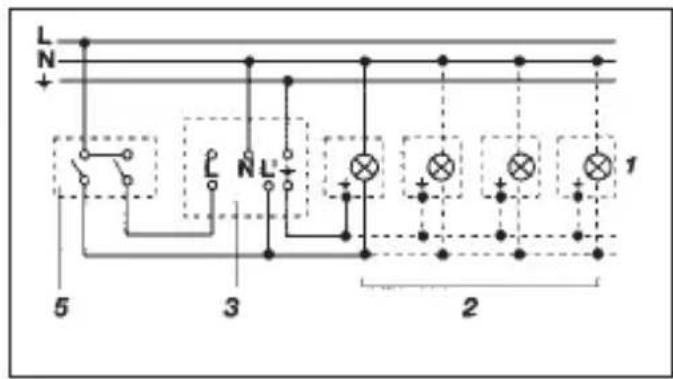

1. Připojení prostřednictvím strídavého přepínače pro trvalé osvětlení a automatický provoz

Poloha I: Automatický provoz Poloha II: Ruční provoz, trvalé osvětlení Pozor: Není možné zařízení vypnout, lze pouze přepínat mezi polohou I a polohou II.

1) Např. 1 – 4 x 100 W žárovky
2) Spotřebiče, osvětlení max. 1.000 W (viz Technická data)
3) Připojovací svorky IS 180-2
4) Domovní přepínač
5) Domovní sériový přepínač, ruční, automatický provoz
6) Domovní střídavý přepínač, automatický provoz, trvalé osvětlení

13. Provoz a ošetřování

Infračervený senzor je vhodný k automatickému zapínání osvětlení. Přístroj není vhodný pro speciální poplašné soustavy proti vloupání, protože není vybaven příslušným předepsaným zabezpečením proti

sabotáži. Funkci hlásiče pohybu mohou ovlivňovat povětrnostní podmínky. Při silných poryvech větru, sněžení, dešti nebo krupobití může dojít k chybnemu zapnutí, poněvadž náhlé výkyvy teploty nemohou být

odlišeny od účinku skutečných zdrojů tepla. Snímací čočku je v případě znečištění možno očistit vlhkým hadříkem (bez použití čisticích prostředků).

14. Provozní poruchy

Porucha Příčina Náprava

IS 180-2 je bez napětí	Poškozenápojistka, svítidlo není zapnutéZkratVypnutý síťový vypínač	Nová pojistka, zapnout síťový vypínač; zkontrolovat vedení pomocí zkoušečky napětíZkontrolovat připojeníZapnout
Přístroj IS 180-2 se nezapíná	Při denním provozu je zvoleno soumrakové nastavení odpovídající nočnímu provozuPoškozená žárovkaVypnutý síťový vypínačPoškozená pojistkaOblast záchytu není přesně nastavena	Znovu nastavitVyměnit žárovkuZapnoutNová pojistka, popř.zkontrolovat připojeníZnovu seřídit
Přístroj IS 180-2 se nevypíná	Trvalý pohyb v oblasti záchytuSpínané svítidlo se nachází v oblasti záchytu a díky teplotním změnám se přepíná.Domovní sériový přepínač přepnutý na trvalý provozZařízení WLAN umístit velmi blízko senzoru	Zkontrolovatoblast a event. znovu nastavit, popř. zakrýtZměnit oblast, popř.zakrýtSériový přepínač do polohy AutoZvětšitvzdálenost mezi zařízením WLAN a senzorem
Přístroj IS 180-2 stále střídavě zapíná a vypíná	Spínané svítidlo se nachází v oblasti záchytuV oblasti záchytu se pohybují zvířataTepelnýzdroj (např. odsavač par) v oblasti záchytu	Přestavit oblast záchytu, popř. zakrýt, zvětšit vzdálenostPřestavit oblast popř.zakrýt její částPřestavit oblast popř.zakrýt její část
Přístroj IS 180-2 zapíná v nevhodnou dobu	Vítr pohybuje stromy a keří v oblasti záchytuZaznamenávánípohybu aut na uliciNáhlá změna teploty způsobená povětrnost-ními vlivy (vítr, déšť, sníh) nebo odvětrávaným vzduchem proudícím od ventilátorů či z otevře-ných oken	Zatemnit oblasti krycími clonamiZatemnit oblasti krycími clonamiZměnit oblast záchytu, změnit místo montáže

15. Likvidace

Elektrická zařízení, příslušenství a obaly by měly být odvezeny k ekologickému opětovnému zhodnocení.

Nevyhazujte elektrická zařízení do domovního odpadu!

Jen pro země EU:

V souladu s platnou evropskou směrnicí o odpadních elektrických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována a odevzdána k ekologickému opětovnému zhodnocení.

16. Záruka výrobce

Tento výrobek firmy Steinel je vyráběn s maximální pozorností věnovanou jeho funkčnosti a bezpečnosti, které byly vyzkoušeny podle platných předpisů, přičemž se výrobek rovněž pod-robil namátkové výstupní kontrole.

Firma Steinel přebírá záruku za bezvadné provedení a funkčnost. Záruka se poskytuje v délce 36 měsíců a začíná dnem prodeje výrobku spotřebiteli. Odstraněny vám budou výrobní vady a závady zapříčiněné vadným materiálem, přičemž záruka spočívá v opravě nebo výměně chybného dílu dle našeho výběru.

Záruka se nevztahuje na škody na dílech podlé-hajících opotřebení, na škody a vady zapříčiněné nesprávným zacházením nebo údržbou. Uplatňování dalších nároků následných škod na cizích věcech je vyloučeno.

Záruka bude uznána jen tehdy, bude-li nedemontovaný přístroj dobře zabalen, přiložen krátký popis závady, pokladní stvrzenka nebo faktura (datum prodeje a razítko prodejny), poslán na adresu příslušného servisu.

Servisní opravny:

Po uplynutí záruční doby nebo v případě závad bez nároku na záruku se ve vašem nejbližším servisu zeptejte na možnost opravy.
