KÄYTTÖOHJE IS 180 STEINEL
olet ostanut STEINEL-infra- punatunnistimen. Kiitämmes saamastamme luottamuk- sesta. Olet hankkinut arvok- kaan laatutuotteen, joka on valmistettu, testattu ja pa- kattu erittäin huolellisesti.
Tutustu ennen tunnistimen asennusta tähän asennus-ohjeeseen. Ainoastaan asianmukainen asennus ja käyttöönotto takaavat tunnistimen pitkäaikaisen, luotettavan ja häiriöttömän toiminnan.
Toivotamme sinulle paljon iloa uudesta intrapunatunnistimesta.
1. Laitteen osat
1 Kiinnitysruuvi
2 Tunnistimen suojus
3 Linssi (voidaan irrottaa ja kääntää, jolloin voidaan valita toimintaetäisyyden perusasetukseksi 5 m tai 12 m)
4 Hämäräkytkimen säätö 2–2.000 luksia
5 Kytkentäajan asetus 5 s–15 min
6 Lukitusnokka (kotelo voidaan kääntää auki asennusta ja verkkoliitäntää varten)
2. Tekniset tiedot
| Mitat (K × L × S): 120 × 76 × 56 mm | |
| Teho: Hehku- / halogeenilampun kuorma | 1.000 W |
| Loistelamput, elektr. liitäntälaite | 1.000 W |
| Loistelamput, kompensoimaton | 500 VA |
| Loistelamput, sarjakompensoitu | 900 VA |
| Loistelamput, rinnakkain kompensoitu | 500 VA |
| Pienjännitehalogeenilamput | 1.000 VA |
| LED < 2 W | 100 W |
| 2 W < LED < 8 W | 175 W |
| LED > 8 W | 350 W |
| Kapasitiivinen kuorma | 132 μF |
| Verkkoliitäntä: 230–240 V, 50 Hz | |
| Toimintakulma: 180° vaakatasossa, 90° pystytasossa | |
| Tunnistimen toiminta-alue: perusasetus 1: enint. 5 mperusasetus 2: enint. 12 m (tehtaalla suoritettu asetus)+ hienosäätö linssin suojuksilla 1–12 m | |
| Kytkentäajan asetus: 5 s–15 min (tehtaalla suoritettu asetus: 5 s) | |
| Hämäräkytkimen säätö: 2–2.000 luksia (tehtaalla suoritettu asetus: 2.000 luksia) | |
| Suojausluokka: IP 54 | |
| Lämpötila-alue: -20 ... +50 °C | |
3. Toimintaperiaate
IS 180-2 on varustettu kahdella 120° pyrosähköisellä tunnistimella, jotka havaitsevat liikkuvista ihmisistä, eläimistä jne. lähtevän näkymättömän lämpösäteilyn. Lämpösäteily muun-netaan elektronisesti, jolloin liitetty laite (esim. valaisin) kytkey-
tyy päälle. Erilaiset esteet (esim. seinä tai lasiruudut) estävät tunnistuksen eikä laite tällöin kytkeydy. Kahden pyrotunnistimen ansiosta saavutetaan 180° toimintakulmaja 90° avautumiskulma. Linssi voidaan ottaa pois ja sitä voidaan
kääntää. Tämä mahdollistaa toimintaetäisyyden kaksi eri perusasetusta (enint. 5 m ja 12 m). Infrapunatunnistimen kiinnitys sisä- ja ulkokulmiin on helppoa vakiovarusteena olevilla seinäpidikkeillä.


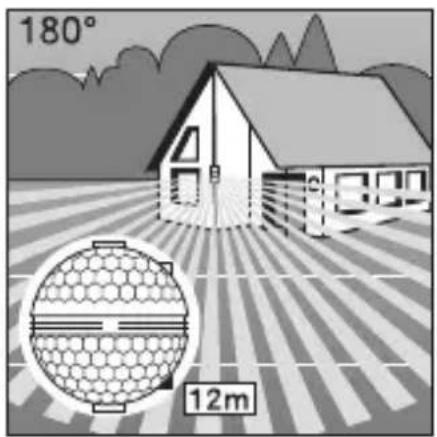

180° 12mToimintaetäisyys enint. 12 m

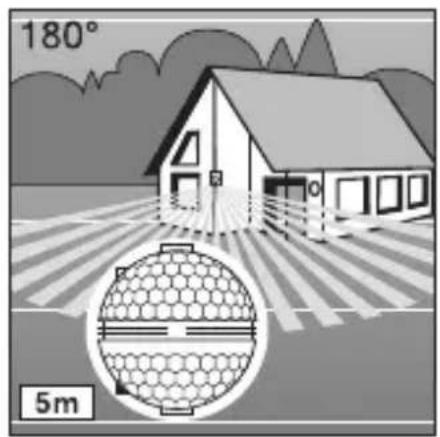

Toimintaetäisyys enint. 5 m

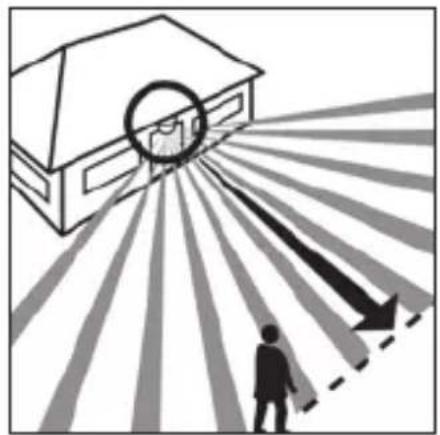

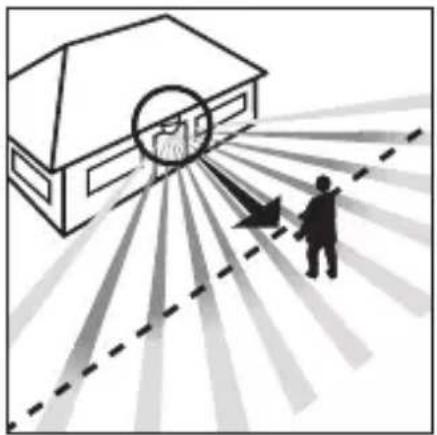

Kulkusuunta: kohtisuoraan

Kulkusuunta: sivusuunnassa
Tärkeää: Tunnistus tapah-tuu luotettavimmin, kun tunnistin asennetaan siten, että kulku suuntautuu siihen nähden sivusuunnassa eikä puita tai seiniä ole esteenä.

4. Turvaohjeet
■ Katkaise virta, ennen kuin suoritat infrapunatunnistimelle mitään toimenpiteitä!
■ Asennettavassa sähkö-
johdossa ei saa asen-
nuksen yhteydessä olla
jännitettä.
Katkaise ensin virta ja
tarkista jännitteettömyys
jännitteenkoettimella.
■ Tunnistin liitetään verkkojännitteeseen. Liitännän saa suorittaa ainoastaan alan ammattilainen asennusta ja liitäntää koskevien yleisten määräysten ja vaatimusten mukaisesti (DE-VDE 0100, AT-ÖVE-EN 1, CH-SEV 1000)
■ Huomaa, että tunnistin on suojattava 10 A-johdonsuojakytkimellä. Verkkojohdon halkaisija saa olla enintään 10 mm.
Säädä kytkentäaika ja hämäräkytkin vain, kun linssi on asennettu pai-koilleen.
5. Asennus / asennus seinään


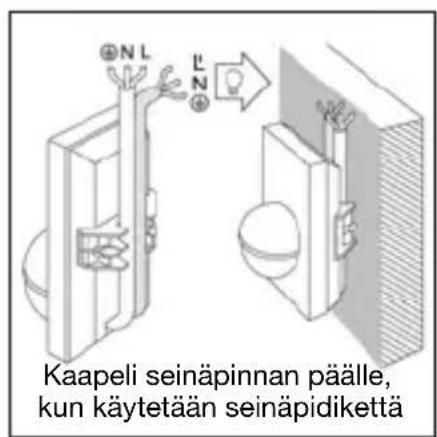

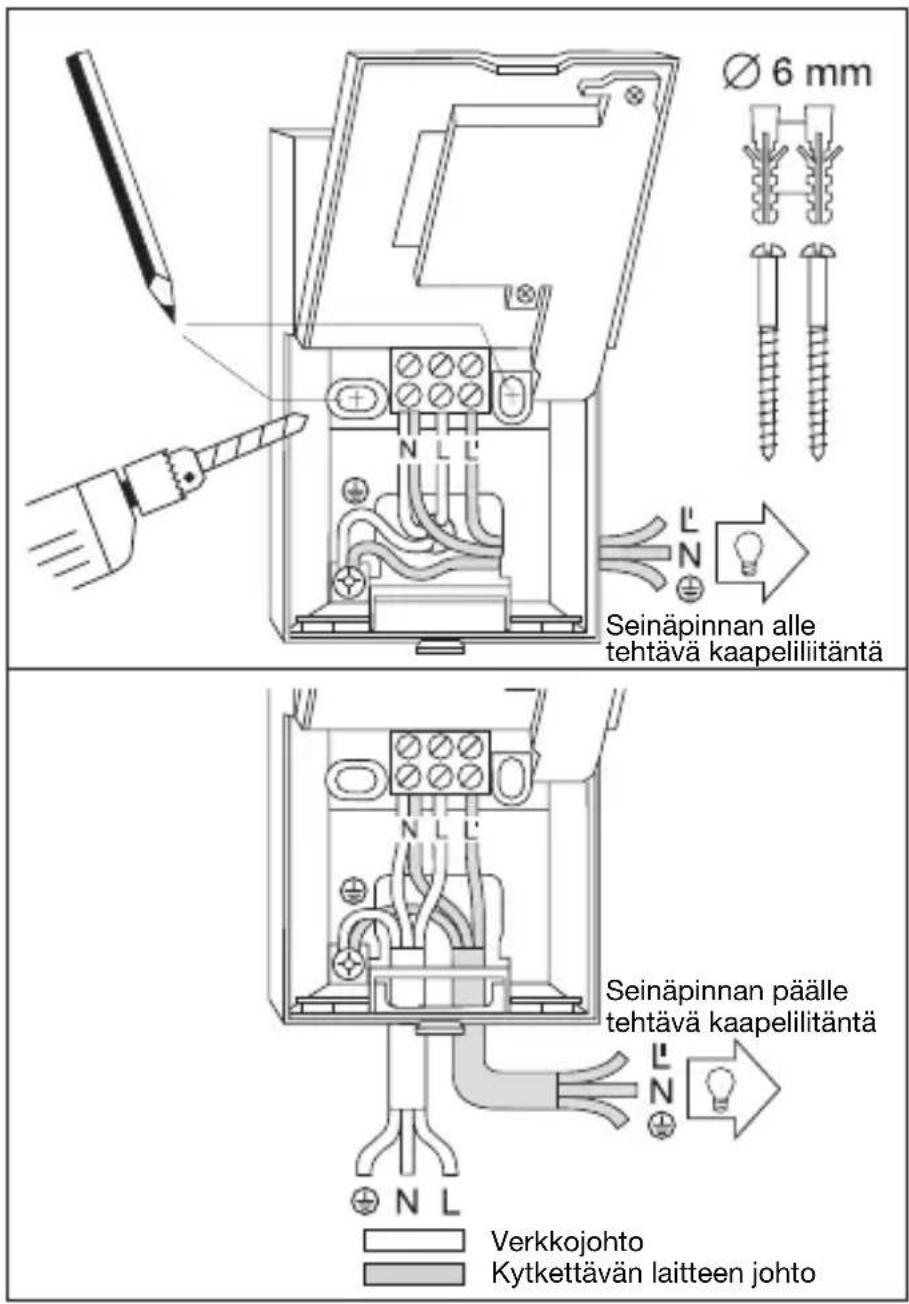

Kaapeli seinäpinnan päälle, kun käytetään seinäpidikettäHuomautus: seinäkiinnitykseen voidaan käyttää myös sisäkulman seinäkiinnikettä. Näin kaapelit voidaan kätevästi reitittää laitteen takaa ylhäältä ja pinta-asennetun kaapelinsyötön aukon läpi.
Tunnistimen kiinnityspaikan tulisi olla vähintään 50 senttimetrin etäisyydellä valaisimesta, sillä sen lämpösäteily voi aiheuttaa tunnistimelle virhetoimintoja. Tunnistin on kiinnitettävä noin 2 metrin korkeuteen, jotta mainitut 5 / 12 metrin toimintaetäisyydet saavutetaan.
Asennuksen vaiheet:
- Vedä tunnistimen suojus 2 irti, 2. Avaa lukitusnokka 3 ja käännä kotelon alempi puolisko auki, 3. Merkitse porausreiät, 4. Poraa reiät, aseta tulpat (∅ 6 mm),
- Tee lävistysreiät kaapeleiden sisäänventiä varten seinäpinnan alle tai päälle laitettavalle kaapeliliitännälle. 6. Pujota verkkokaapeli ja laitteen kaapeli paikoilleen ja liitä. Käytä seinäpinnan päälle tehtävässä liitännässä tiivistystulppia
a) Verkkojohdon liitäntä Verkkojohtona käytetään 2-3-napaista kaapelia:
L = vaihe N = nollajohdin PE = suojamaajohdin (⊖) Epäselvissä tapauksissa kaapelit on tarkistettava jän-nitteenkoettimella; katkaise sen jälkeen virta. Vaihe (L) ja nollajohdin (N) liitetään liitin-ryhmään. Suojamaajohdin liitetään erikseen merkittyyn suojamaan ruuviliittimeen (⊖)
Verkkojohtoon voidaan luonnollisestikin asentaa virtakytkin, jolla virta voidaan kytkeä ja katkaista. Tunnistin voidaan vaihtoehtoisesti aktivoida manuaalisesti verkkokytkimellä. Tunnistin kytkeytyy tällöin ennalta asetetuksi ajaksi.
b) Laitteen syöttöjohdon liittäminen Syöttöjohtona käytetään myös 2-3-napaista kaapelia. Laitteen virrallinen johdin asennetaan L' merkittyyn liittimeen. Nollajohdin kytketään yhdessä verkkojohdon nollajohtimen kanssa N kirjaimella merkittyyn liitti-
meen. Suojamaajohdin kyt-ketään erikseen merkittyyn suojamaan ruuviliittimeen (7). Ruuvaa kotelo kiinni ja liitä. 8. Pistä linssi paikoilleen (toimintaetäisyys joko enint. 5 m tai 12 m) ks. luku Toimintaalueen säätö.
- Aseta kytkentäaika 5 ja säädä hämäräkytkin 4 (ks. luku "Toiminta").
- Pistä suojus 2 paikoilleen ja varmista lukitusruuvilla 1 tahatonta irrottamista vastaan.
Tärkeää: väärät liitännät voivat vaurioittaa laitetta.

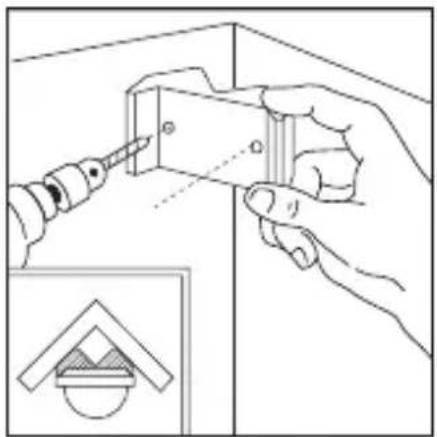

6. Kulmaseinäpitimen asennus

Seinän kulmakiinnikkeiden avulla IS 180-2 voidaan asentaa kätevästi sisä- ja ulkokulmiin. Käytä seinän kulmakiinnikettä porausmal- lina, kun poraat reikiä. Tällä tavalla kohdistat porausrei- än oikeaan kulmaan ja voit asentaa seinän kulmakiinnikkeen ilman ongelmia. Seinän kulmakiinnikkeet ovat saatavissa erikseen: 4007841085131 musta 4007841085148 valkoinen
7. Toiminta
Laite voidaan ottaa käyttöön, kun tunnistin on liitetty, kotel- lo on suljettu ja linssi asetettu
paikoilleen. Suojuksen 2 takana on kaksi säätömah-dollisuutta.
Tärkeää: Aseta kytkentäaika ja säädä hämäräkytkin vain, kun linssi on paikoillaan.


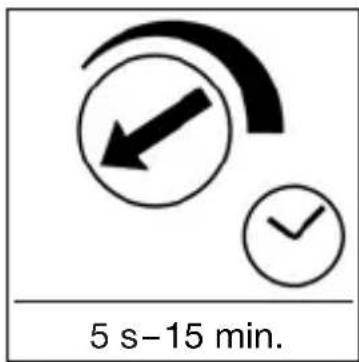

5 s-15 min.Kytkentäajan asetus
Valaisimen kytkentäaika voidaan asettaa portaattomasti n. 5 sekunnin - enint. 15 minuutin välille. Kun säädin käännetään sen vasempaan ääriasentoon, on asetettu lyhin mahdollinen aika (n. 5 s). Kun säädin käännetään sen oikeaan
ääriasentoon, on säädetty pisin mahdollinen kytkentäaika (n. 15 min). Valaisimen kytkentäaika kannattaa asettaa pienimmäksi mahdolliseksi toiminta-alueen asetuksen ja toiminnan testauksen ajaksi.


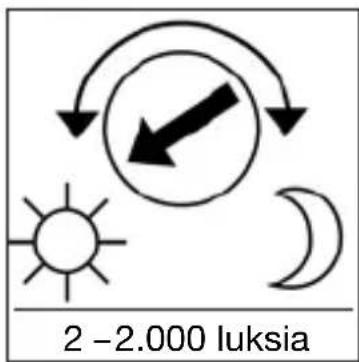

2 -2.000 luksiaHämäräkytkimen säätö (Kytkeytymiskynnys)
Valaisimen haluttu kyt-keytymiskynnys voidaan säätää portaattomasti n. 2 luksin–2.000 luksin välille. Kun säädin käännetään sen vasemmanpuoleiseen ääriasentoon, valaisin on asetettu n. 2.000 luksin
päiväkäyttöön. Kun säädin käännetään sen oikeanpuoleiseen ääriasentoon, valaisin on asetettu n. 2 luksin yökäyttöön. Säätimen on oltava vasemmanpuoleisessa ääriasennossa, kun toiminta-alue säädetään ja toimintatestaus suoritetaan päivänvalossa.
8. Toiminta-alueen perusasetukset


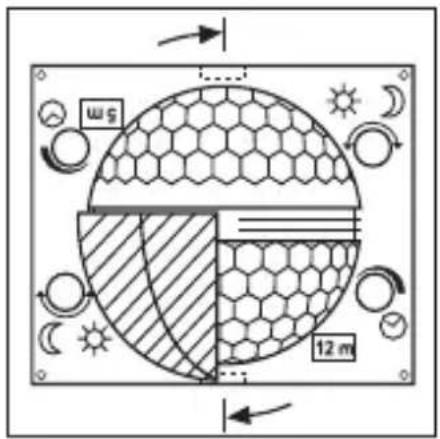

w s 12 mIS 180-2:n linssi on varustettu kahdella reagointi-alueella. Toisella puoliskolla saadaan aikaan enint. 5 met-rin toimintaetäisyys, toisella puoliskolla enintään 12 met-rin toimintaetäisyys (kun asennuskorkeus on 2 m). Kun linssi on asennettu paikoilleen (kiinnitä linssi sitä varten olevaan ohjai-meen), valittu suurin mah-dollinen toimintaetäisyys
(12 m tai 5 m) voidaan tarkistaa oikeasta alareunasta. Linssi voidaan irrottaa sivuttain ruuvimeisselillä ja asettaa paikoilleen halutun toimintaetäisyyden mukaisesti.
9. Esimerkkejä


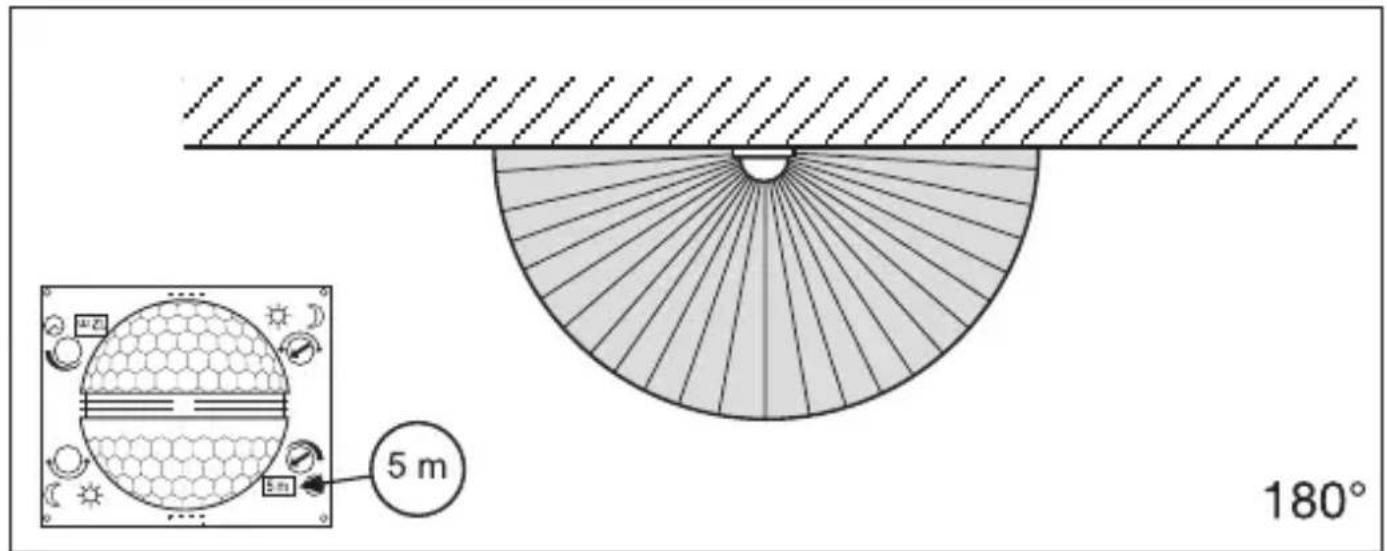

5 m 180°

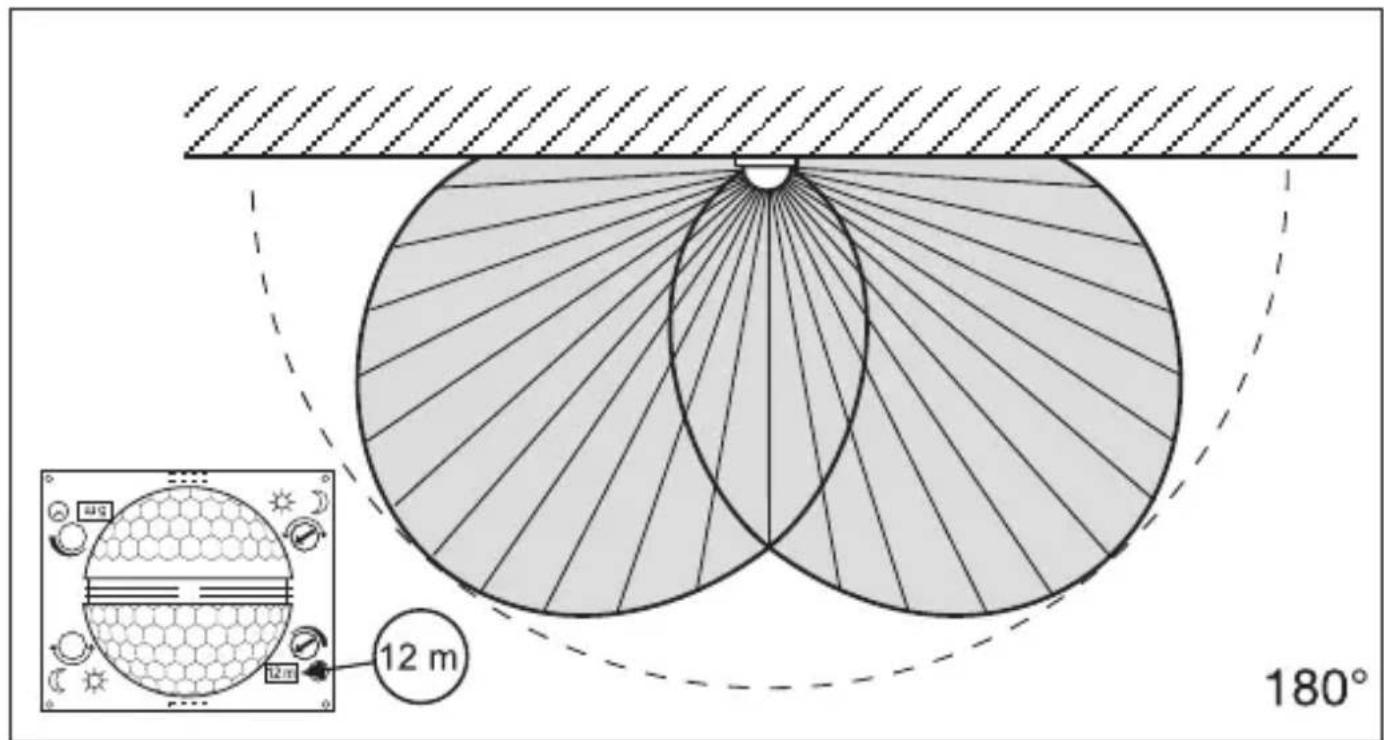

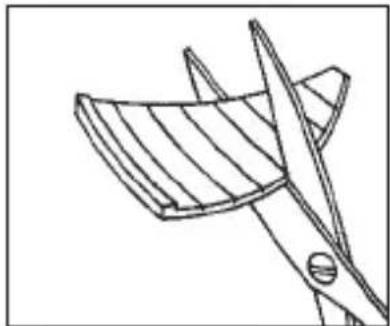

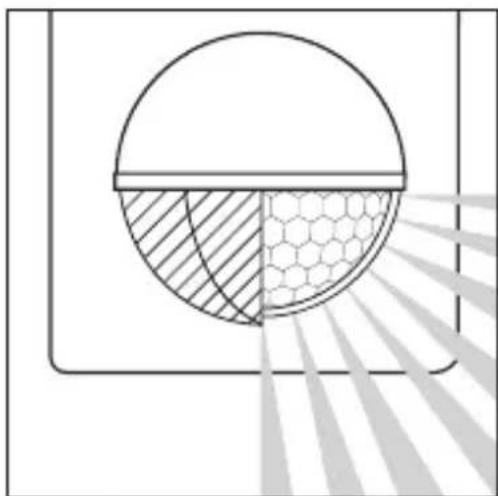

Mukana toimitettujen linssin suojalevyjen avulla tunnistimen toimintakulma voidaan rajata tarkasti. Niiden avulla voidaan rajata pois esim. naapuritontit tai jalkakäytävät tai suunnata valvonta tietyille alueille.
Suojalevyt voidaan irrottaa tai leikata saksilla vaaka- ja pystyuria pitkin. Ne voidaan ripustaa linssin keskiosan ylimpään syvennykseen.
Ne kiinnittyvät, kun tun- nistimen suojus asetetaan paikoilleen.
(Katso alhaalla: Esimerkkejä toimintakulman ja toimintaetäisyyden pienentämisestä.)
11. Esimerkkejä

12. Liitäntäesimerkkejä

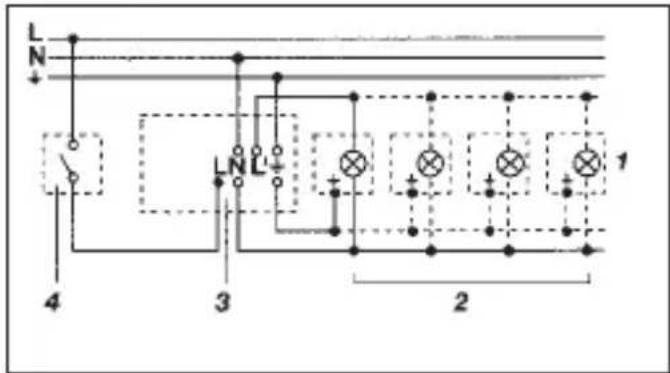

- Valaisin, kun nollajohdinta ei ole 2. Valaisin, kun nollajohdin on

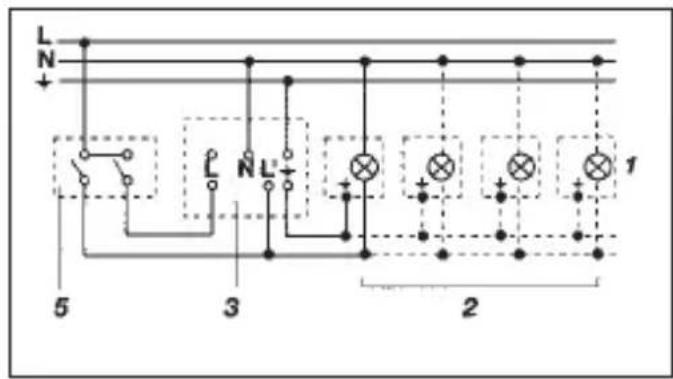

- Liitäntä sarjakytkimen kautta käsinkäyttöä ja automaattikäyttöä varten


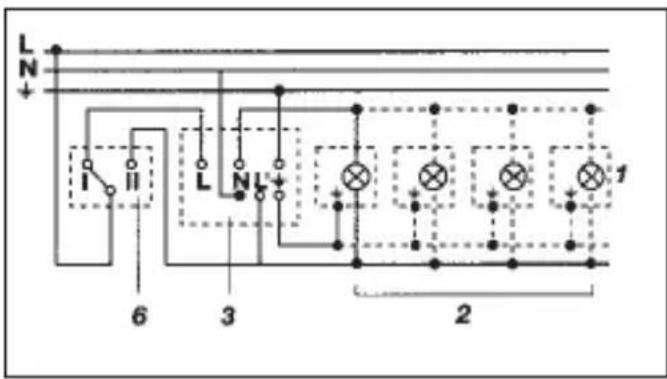

L + 6 3 2 1- Liitäntä vaihtokytkimen kautta jatkuvaa valaistusta ja automaattikäyttöä varten
Asento I: automaattikäyttö Asento II: käsinkäyttö jatkuva valaistus Huom: Laitetta ei voi kytkeä pois päältä, mahdollista vaihdella ainoastaan asentojen I ja II välillä.
1) esim. 1-4 × 100 W hehkulamppua
2) laite, valaistus enint. 1.000 W (katso tekniset tiedot)
3) IS 180-2:n liittimet
4) talossa oleva kytkin
5) talossa oleva särjakytkin, käsinkäyttö, automatiikka
6) talossa oleva vaihtokytkin, automatiikka, jatkuva valaistus
13. Käyttö / hoito
Infrapunatunnistin soveltuu valon automaattiseen kyt-kentään. Laite ei sovellu käytettäväksi erityisten murtohälytysjärjestelmien kanssa, sillä siitä puut-tuu määräysten mukainen suojaus sabotaasin varalta.
Sääolosuhteet voivat vai-kuttaa tunnistimen toimintaan. Voimakkaat tuulen-puuskat sekä lumi-, vesi- ja raesateet saattavat aiheuttaa virhetoimintoja, koska tunnistin ei erota säässä tapahtuvia äkillisiä lämpö-
tilan vaihteluita lämmön- lähteistä. Tunnistimen linssi voidaan puhdistaa kostealla rievulla (älä käytä puhdistusaineita).
14. Käyttöhäiriöt
Häiriö Syy Häiriön poisto
| IS 180-2ilman jännitettä | ■ sulake on palanut■ oikosulku■ laite on sammutettu katkaisimella | ■ uusi sulake, kytke verkkokatkaisin päälle, tarkista johto jännitteenkoettimella■ tarkista liitännät■ kytke laite päälle |
| IS 180-2ei kytkeydy | ■ päiväkäytössä hämäräkytkin asetettu yökäyttöön■ valaisin viallinen■ valo sammutettu katkaisimella■ sulake palanut■ toiminta-alueetta ei suunnattu oikein | ■ säädä uudelleen■ korjaa valaisin■ sytytä valo■ uusi sulake, tarkista liitäntä tarvittaessa■ säädä alue uudelleen |
| IS 180-2ei kytke pois | ■ jatkuva liikehdintä toiminta-alueella■ toiminta-alueella on valaisin ja kytkeytyy lämpötilan muutoksen takia uudelleen■ kytketty valaisemaan jatkuvasti talossa olevan sarjakytkimen, kautta■ WLAN-laite sijoitettu hyvin lähelle tunnistinta | ■ tarkista alue ja säädä tarvittaessa uudelleen tai peitä osa linssistä■ muuta aluetta / peitä osa linssistä■ aseta sarjakytkin automaattikäyttöön■ Suurenna WLAN-laitteen ja tunnistimen välistä etäisyyttä |
| IS 180-2 kytkee päälle ja pois jatkuvasti | ■ toiminta-alueella on valaisin■ toiminta-alueella liikkuu eläimiä■ toiminta-alueella on lämmönlähde (esim. liesituuletin) | ■ muuta aluetta / peitä osa linssistä, suurenna etäisyyttä■ muuta aluetta / peitä osa linssistä■ muuta aluetta / peitä osa linssistä |
| IS 180-2 kytkeytyy ei-toivotusti | ■ tuuli liikuttelee puita ja pensaita toiminta-alueella■ toiminta-alueella liikkuu autoja■ sään (tuuli, sade, lumi), tuuletinten poistoilman tai avoinna olevien ikkunoiden aiheuttamat äkilliset lämpötilan muutokset | ■ rajaa alueita linssin suojuksilla■ rajaa alueita linssin suojuksilla■ muuta aluetta, vaihda tunnistimen paikkaa |
15. Hävittäminen
Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölait- teita talousjätteiden sekaan!
Koskee vain EU-maita:
Voimassa olevan eurooppa- laisen sähkö- ja elektroniik- karomua koskevan direkti- vin ja sen kansalliseen lain- säädäntöön saattamisen mukaisesti käyttökelvotto- mat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kier-rätykseen.
16. Valmistajan takuu
Tämä STEINEL-tuote on valmistettu huolellisesti, ja sen toiminta ja turvallisu-us on testattu voimassa olevien määräysten mukai-sesti. Tuotantoa valvotaan pistokokein.
STEINEL myöntää takuun tuotteen moitteettomalle toiminnalle ja rakenteelle. Takuuaika on 36 kuukautta ostopäivästä alkaen.
Tänä aikana STEINEL vastaa kaikista materiaali- ja valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialliset osat. Takuun piiriin eivät kuulu kuluvat osat eivätkä vahingot, jotka ovat aiheutuneet väärästä huollosta tai käsittelystä tai laitteen putoamisesta.
Takuu ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja. Viallinen laite toimitetaan yhdessä lyhyen virhe- kuvauksen ja ostokuitin kanssa (ostopäivämäärä ja myyjälikkeen leima) hyvin pakattuna lähimpään huoltopisteeseen.
Takuu raukeaa, jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii.
Korjauspalvelu: Takuuajan jälkeen tai takuun piiriin kuulumattoman vian ollessa kyseessä ota yhteyttä huoltopalveluumme ja pyydä tietoja korjausmahdollisuuksista.
