KULLANIM KILAVUZU IS 180 STEINEL

TR .. 117 Metin kısmını dikkate alın!

STEINEL Kızılötesi sensö- rünü satın alarak firmamı- zın ürünlerine göstermiş olduğunu güvenden dolayı çok teşekkür ederiz. İtina ile üretilmiş, test edilmiş ve ambalajlanmış bu ürünü tercih ederek yüksek kaliteli

bir cihaz satın almış bulunmaktadırınız. Tesisat işleminden önce lütfen bu Montaj Talimatını okuyun. Tesisat ve işletmeye almanın ancak talimatlara göre yapılması durumunda uzun ömürlü,

güvenilir ve arızasız bir işletme sağlanır

Kızılötesi sensör ile iyi çalışmalar dileriz.

1. Cihaz açıklaması

1 Emniyet vidası
2 Dizayn blendaji
3 Mercek (5 metre veya 12 metrelik iki değişik erişim mesafesi temel ayarının yapılabilmesi için sökülebilir ve döndürülebilir)

4 Alaca karanlık ayarı 2–2.000 Lux
5 Zaman ayarı 5 sn.-15 dak.

6 Tırnak (Montaj ve elektrik bağlantısı için muhafaza kutusu açılabilir)

2. Teknik özellikler

Boyutlari (Y × G × D): 120 × 76 × 56 mm
Güç: Akkor / halojen ampul yükü	1.000 W
Floresan ampuller EVG	1.000 W
Floresan ampuller, dengesiz	500 VA
Floresan ampuller, seri dengeli	900 VA
Floresan ampuller, paralel bağlanmış	500 VA
Alçak voltaj halojen ampuller	1.000 VA
	LED < 2 W
	2 W < LED < 8 W
	LED > 8 W
Kapasitif yükleme	132 μF
Şebeke bağlantısı: 230–240 V, 50 Hz
Kapsama açısı- 180° yatay, 90° dikey
Sensör erişim mesafesi: Temel ayar 1: max. 5 mTemel ayar 2: max. 12 m (fabrika çıkış ayarı)+ Kapaklar ile hassas ayarlama 1–12 m
Zaman ayarı: 5 sn.–15 dak. (fabrika çıkış ayarı: 5 sn.)
Alaca karanlık ayarı: 2–2.000 Lux (fabrika çıkış ayarı: 2.000 Lux)
Koruma türü: IP 54
Sıcaklık aralığı: -20 ila +50 °C

TR

3. Çalışma Prensibi

IS 180 2 cihazı, hareket eden vücutların (insan, hayvan, vb.) yaydığı görünmez ısıyı algıla- yan iki adet 120° piro sensö- rü ile donatılmıştır. Algılanan bu ısı yayılımı cihaz içinde elektronik olarak işlenir ve bağlı olan tüketiciyi (örneğin lamba) çalıştırır. Örneğin du- var veya cam gibi engeller

bulunduğunda ısı yayılması algılanmaz ve bu nedenle lamba veya başka sistemlerin çalıştırılması da mümkün değildir. İki adet piro sensör ile 180°'lik bir kapsama açısı ve 90°'lik bir açma açısına erişilir. Mercek sökülebilir ve döndürülebilir. Bu özellik 5 veya 12 metreden ibaret olan iki

farklı erişim mesafesinin ayarlanmasını sağlar. Kızılötesi sensör ekteki duvar kancaları ile sorunsuz bir şekilde duvarin iç veya dış köşelerine monte edilebilir.

180° 12m

Sensör erişim mesafesi max. 12 m

Sensör erişim mesafesi max. 5 m

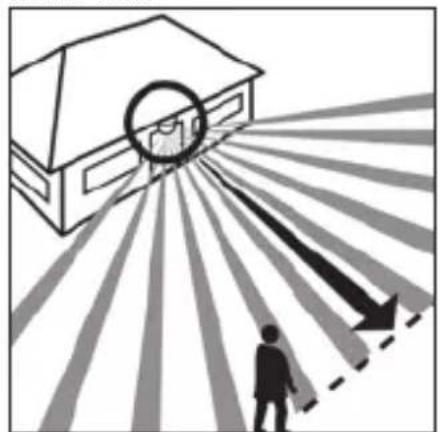

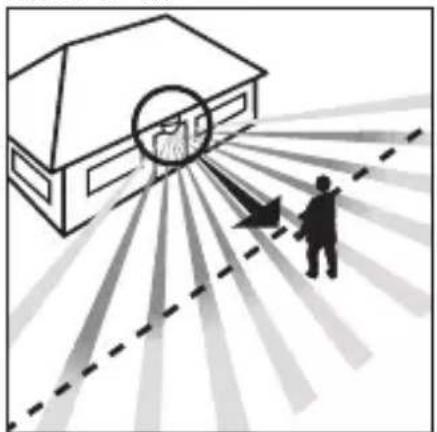

Yürüyüş yönü: önden Yürüyüş yönü: yandan

Önemli: Lambayı yürüyüş yönünün yan tarafına doğru monte ettiğinizde veya ayarladığınızda ve sensör önünde herhangi bir engel (örneğin ağaç, duvar vs.) bulunmadığında hareket algılanması en doğru ve güvenli şekilde sağlanır.

4. Güvenlik uyarıları

■ Hareket sensörü üzerinde çalışmadan önce daima gerilim beslemesini kesin!
■ Montaj çalışması esnasında bağlanacak olan elektrik kablosundan akım geçmemelidir. Bu nedenle önce elektrik akımını kesin ve sonra kabloda gerilim olmadığını voltaj kontrol cihazı ile kontrol edin.

■ Sensörün tesisat çalışması elektrik şebekesi üzerinde yapılan bir çalışmadır. Bu nedenle sözkonusu çalışma geçerli olan tesisat yönetmelikleri ve bağlama şartlarına göre yapılacaktır. (DE-VDE 0100, AT-ÖVE-EN 1, CH-SEV 1000)

■ Hareket sensörünün 10 A'lik hat koruma şalteri ile sigortalanması gerektiğine dikkat edin. Şebeke besleme kablosunun max. çap değeri 10 mm olacaktır.
■ Zaman ve alaca karanlık ayarını sadece mercek monte edilmiş durum-dayken yapın.

5. Tesisat / Duvar montaji

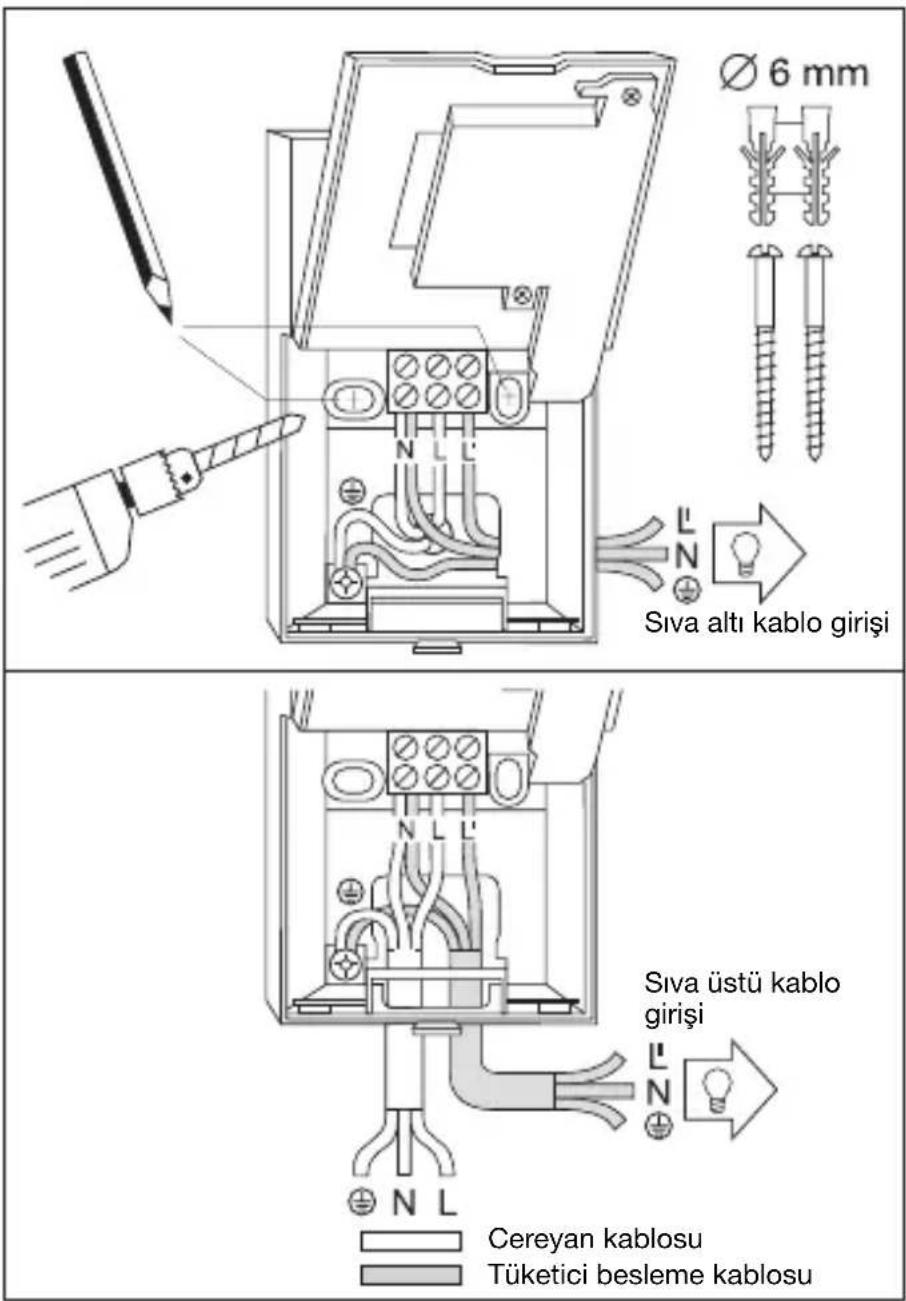

Ø 6 mm Siva altı kablo girisi Siva üstü kablo girisi Cereyan kablosu Tüketici besleme kablosu

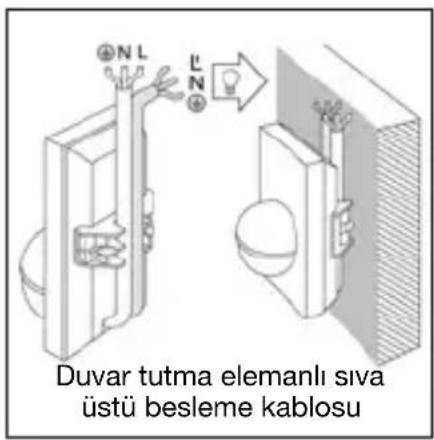

Duvar tutma elemanlı siva üstü besleme kablosu

Uyarı: Duvara montaj için bir iç köse duvar braketi de kullanılabilir. Bu, kabloların cihazın arkasından yukarıdan ve yüzeye monte kablo beslemesinin açıklığından rahatça yönlendirilmesini sağlar.

Lamba tarafından yayılan ısının sistemin devreye girmesine sebep olacağından, sensör montaj yeri mevcut bir lambadan en azından 50 cm kadar uzakta olmalıdır. Belirtilen 5 / 12 metrelik erişim mesafelerine erişebilmek için montaj yüksekliği yaklaşık 2 m olmalıdır.

Montaj çalışma basamakları:

1. Dizayn kapağını 2 sökün,
2. Sabitleme tırnağını 6 açın ve alt kutu bölümünü açın, 3. Delik yerlerini duvara işaretleyin, 4. Delikleri delin,dübeli (0 6 mm) yerleştirin, 5. Duvarı, sıvaüstü veya sıvaaltı kablo tesisatının gerekliliğine göre kırın.
3. Elektrik hattı ve kullanıcı (tüketici) hattı kablosunu geçirin ve bağlantıyı yapın. Sıvaüstüne yapılan kablo tesisatında tapa kullanın.

a) Elektrik kablosu bağlantısı

Elektrik kablosu 2 ila 3 telli kablodan oluşur:

L = Faz

N = Nötr iletken

PE = Toprak hattı ( )

Kabloların hangisinin hangisi olduğunda şüphe duyulduğunda kabloyu voltaj kontrol cihazı ile kontrol edin; ve sonra tekrar gerilim beslemesini kesin. Faz (L) ve nötr iletken (N) bağlantısı klemens bağlantısına göre yapılır. Toprak hattı kablosu toprak hattı kontaktına ( ) bağlanır.

Açma ve kapama için şebeke besleme kablosuna bir şebeke şalteri de bağlanabilir. Alternatif olarak sensör, ayarlanmış olan zaman ayarı boyunca elektrik kablosunda bulunan açma butonu ile elden açılabilir.

b) Tüketici besleme kablosunun bağlanması Lambaya giden tüketici besleme kablosu da aynı şekilde 2 ila 3 telli kablodan oluşur. Lambanın cereyan kablosu L' ile işaretlenmiş klemense bağlanır. Nötr iletken ise N ile işaretlenmiş klemense elektrik şebeke- sinin nötr iletkeni ile birlikte

bağlanacaktır. Koruyucu iletken topraklama hattına ( )monte edilecektir.
7. Gövdeyi monte edin ve tekrar bağlayın.
8. Merceği yerleştirin (erişim mesafesi isteğe bağlı olarak max. 5 m veya 12 m) bkz. Bölüm Erişim mesafesi ayarı.
9. Zaman 5 ve alaca

karanlık ayarını 4 yapın (bkz. Bölüm Fonksiyonlar). 10. Dizayn kapağını 2 yerleştirin ve izinsiz kişilerin sökmesini engellemek için emniyet civatasını 1 sıkın. Önemli: Elektrik kablolarının karıştırılması cihazın hasar görmesine yol açabilir.

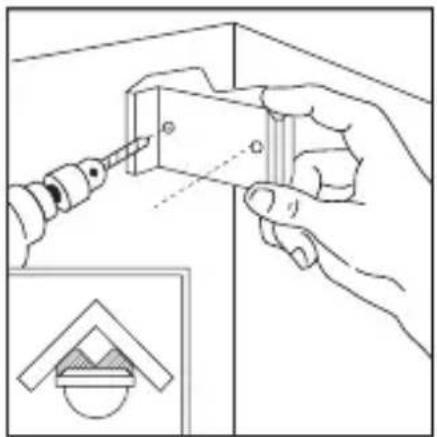

6. Köşe duvar tutma elemanının montajı

IS 180-2, köse duvar braketleri kullanılarak iç ve dış köşelere rahatlıkla monte edilebilir. Delikleri açarken köse duvar braketini delme şablonu olarak kullanım. Bu sayede deliği doğru açıyla ayarlayabilir ve köse duvar braketini sorunsuz şekilde monte edilebilirsiniz. Köse duvar braketleri ayrıca temin edilebilir: 4007841085131 siyah 4007841085148 beyaz

7. Fonksiyonlar

Elektrik bağlantısı yapıldıktan, gövde kapatıldıktan ve mercek yerleştirildikten sonra sistem işletmeye

alınabilir. Dizayn kapağının arkasında iki ayar olanağı ② bulunmaktadır.

Önemli: Zaman ve alacak karanlık ayarını sadece mercek monte edildikten sonra yapın.

5 sn.-15. dak.

Kapatma gecikmesi (Zaman ayarı)

Lambanın istenilen yanma süresi, kademesiz olarak yaklaşık 5 saniye ile max. 15 dakika arasında ayarlanabilir. Ayar civatasının sola dayanmış olması en kısa yanma süresi olan yakl.

5 saniye, ve ayar civatasının sağa dayanmış olması ise en uzun yanma süresi olan azami 15 dakikayı gösterir. Kapsama alanının ayarlanması ve fonksiyon testi için en kısa yanma süresinin ayarlanması tavsiye ederiz.

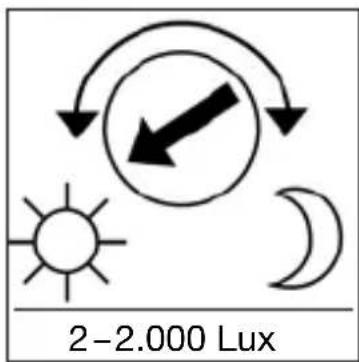

Alaca karanlık ayarı (devreye girme sınırı)

Sensörün istenilen devreye girme sınırı kademesiz olarak yaklaşık 2 Lux ile 2.000 Lux arasında ayarlanabilir. Ayar civatasının sola dayanmış olması gündüz işletmesinin ayarlanmış olduğunu gösterir yakl.

2.000 Lux. Ayar civatasının sağa dayanmış olması alaca karanlık-işletmesinin ayarlanmış olduğunu gösterir yakl. 2 Lux. Kapsama alanının ayarlanması ve gündüz ışığı fonksiyon testi için ayar civatası sola dayanmış olmalıdır.

8. Erişim mesafesinin temel ayarı

12 m

IS 180-2 cihazının merceği iki kapsama bölümüne ayrılmıştır. Merceğin bir yarısı ile max. 5 m bir mesafe ve diğer yarısı ile max. 12 m bir mesafe algılanır (montaj yükseklığı yakl. 2 m olduğunda).

Mercek takıldıktan (merceği öngörülen oluk içine sıkıca yerleştirin) sonra sağ alt

bölümde seçilen max. 12 m veya 5 m erim mesafesi gösterilir. Mercek yandan bir tornavida ile sa- bitlendiği yerden çıkarılabilir ve istenilen erişim mesafesi ayarına göre tekrar yerine takılabilir.

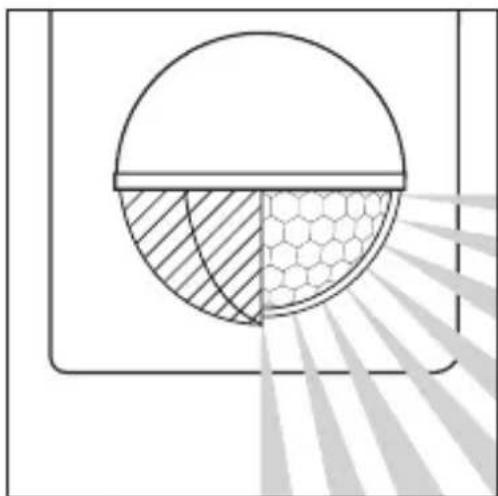

9. Örnekler

5 m 180°

12 m 12 m 180°

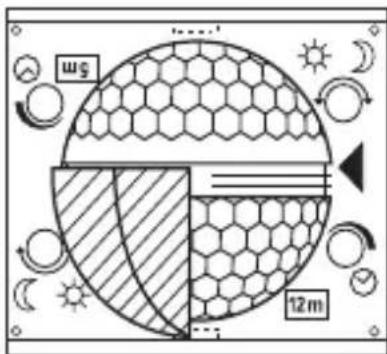

10. Kapak blendajı ile kişisel istekler doğrultusunda hassas ayarlama

Örneğin yürüyüş yolu veya komşu araziler gibi bazı ek bölümleri kapsama alanından çıkarmak veya özellikle kapsama alanına alarak kontrol etmek için kapsama bölümü kapak blendajlarının takılması ile tam doğru şekilde ayarlanabilir.

(Bakınız alt bölüm: Kapsama açısının azaltılması ve erişim mesafesinin küçültülmesi örnekleri.)

ws 12 m

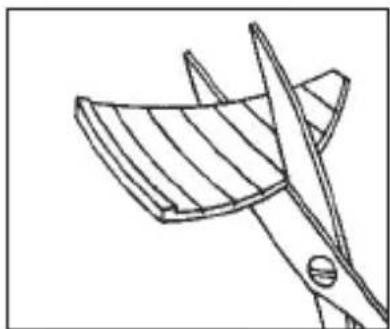

Kapak blendajları üzerlerindeki dikey veya yatay oluklara ayrılabilir veya makasla kesilebilir. Kapaklar merceğin ortasına en üst derinliğe asılabilir. Dizayn blendajının takılması ile kapaklar sabitlenir.

11. Örnekler

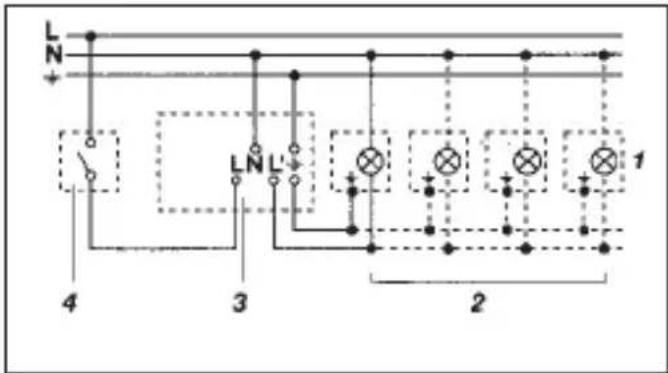

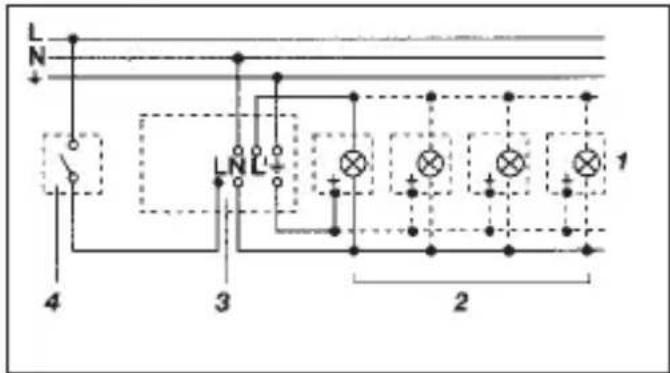

12. Örnek bağlantılar

L N + 4 3 2 1

L N 4 3 LN L 2 1

1. Nötr iletken bulunmayan lamba 2. Nötr iletken bulunan lamba

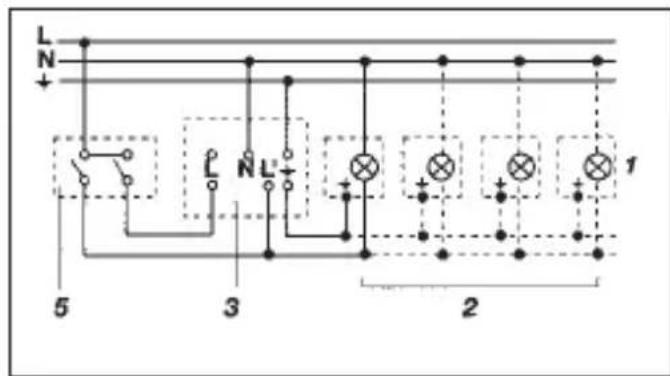

1. Elden ve otomatik işletme için seri şalter üzerinden bağlama

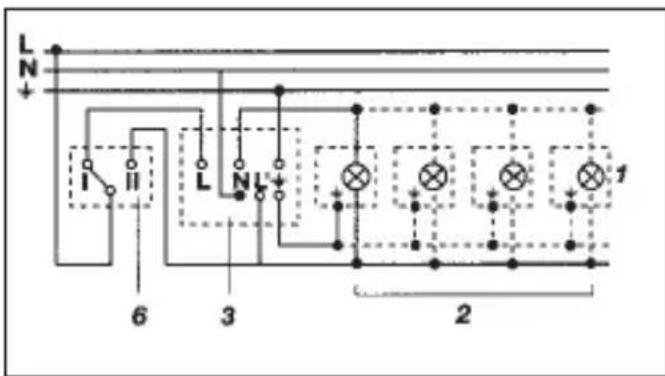

4. Sürekli ışık ve otomatik işletme için vaviyen-şalter üzerinden bağlama

Ayar I: Otomatik işletme

Ayar II: Sürekli aydınlatma için elden işletme

Dikkat: Sistemin kapatılması mümkün değildir sadece Ayar I ve Ayar II arasında seçim yapılabilir.

TR

1) Örne-ğin 1 - 4 × 100 W ampül
2) Tüketici, Lamba max. 1.000 W (bkz. Teknik Özellikler)
3) IS 180-2 cihazının bağlantı klemensleri
4) Dahili ev şalteri
5) Dahili ev seri şalteri, manuel, otomatik
6) Dahili ev vaviyen şalter, otomatik, sürekli ışık

13. İşletim / bakım

Kızılötesi sensörü lambanın otomatik olarak açılması için uygundur. Öngörülen sabotaj emniyeti bu cihazda bulunmadığından sensör, özel hırsızlık alarm sistemleri için uygun değildir.

Kötü hava şartları hareket algılayıcısının fonksiyonunu etkileyebilir. Kuvvetli rüzgar, kar, yağmur, dolu durumları ani sıcaklık değişmesi oluşturduğundan ve cihazın bu durumu ısı kaynağından

ayırt edememesi lambanın hatalı olarak devreye girmesine sebep olabilir. Kapsama merceği kirlendiğinde nemli bir bezle (temizleme maddesi kulanılmadan) silinerek temizlenebilir.

14. İşletim arızaları

Arıza Nedeni Tamiri

IS 180-2 gerilim yok	■ Sigorta arızalı, lamba şalterine basılmadı■ Kısa devre■ Elektrik şalteri KAPALI	■ Yeni sigorta takın, şalteri açın, voltaj kontrol cihazı ile kabloyu kontrol edin■ Bağlantıları kontrol edin■ Çalıştırın
IS 180-2 devreye girmiyor	■ Gündüz işletme moduna ayarlanmıştır, alaca ka- ranlık ayarı gece işletme modundadır■ Ampül arızalı■ Elektrik şalteri KAPALI■ Sigorta arızalı■ Kapsama alanı doğru olarak ayarlanmadı	■ Yeniden ayarlayın■ Ampülü değiştirin■ Çalıştırın■ Yeni sigorta takın, gerektiğiniinde bağlantıları kontrol edin■ Yeniden ayarlayın
IS 180-2 kapanmıyor	■ Kapsama alanı içinde sürekli hareket mevcuttur■ Devreye alınan lamba kapsama alanı içindedir ve sıcaklık değişikliği ne- deniyle yeniden yanıyor■ Dahili ev seri şalteri üzerinden sürekli yanma işletmesinde■ WLAN cihazı, sensöre çok yakın konumlandırılmış	■ Alanı kontrol edin ve yeniden ayarlayın veya üzerini kapatın■ Kapsama alanını değiştirin veya üzerini kapatın■ Seri şalteri otomatik ayarda■ WLAN cihazı ile sensör arasındaki mesafeyi artırın
IS 180-2 daima AÇIP / KAPATIYOR	■ Kumandalanmışlamba kapsama alanı içinde■ Kapsama alanı dahilinde hayvanlar hareket etmektedir■ Kapsama alanı dahilinde ısı kaynağı (örneğin davlumbaz)	■ Kapsama alanını değiştirin veya üzerini kapatın, aralığı büyütün■ Kapsama alanını değiştirin veya üzerini kapatın■ Kapsama alanını değiştirin veya üzerini kapatın
IS 180-2 istenmeden devre- ye giriyor	■ Rüzgar, kapsama alanı içindeki ağaç ve çalışlıkları hareket ettiriyor■ Yoldan geçen otomobil- lerin algılanması■ Hava şartları (rüzgar, yağmur, kar) nedeniyle veya vantilatörler, açık pencereden kaynaklanan ani sıcaklık değişmesi	■ Bölümleri kapaklar ile kapsama alanı dışında bırakın■ Bölümleri kapaklar ile kapsama alanı dışında bırakın■ Kapsama alanını değiştirin, cihazı başka yere monte edin

15. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmeli- dir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için: Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüşüğü ulusal yasaya göre, artık kullanıla-mayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

16. Üretici garantisi

Bu STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve ardından bir numune kontrolüne tabi tutulmuştur.

STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir.

Garanti süresi 36 ay olup, kullanıcıya satış tarihi itibariyle başlar.

Malzeme ve fabrikasyon hatalardan kaynaklanan kusurlar tarafımızca gide- rilmektedir; garanti hizmeti, tercihimize bağlı olarak kusurlu parçaların onarımı veya değişimi şeklinde gerçekleşir.

Garanti hizmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonucunda meydana gelen hasar ve kusurları kapsamaz.

Yabancı cisimlere yansıyan dolayı zararlar, garanti kapsamı dışındadır.

Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kısa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlanmış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir.

Onarım servisi: Garanti süresinin dolması veya garanti kapsamına girmeyen kusurlar halinde, onarım olanağı konusunda lütfen en yakın servis istasyonuna danışınız.
