用户手册 IS 180 STEINEL

感谢您选购我们的新型施特朗红外线感应器，对于您的信赖我们深感荣幸。您购买的这款高质量产品业已经过精心的生产与测试，同时还

附有精致的包装。

安装前请仔细阅读本安装说明。只有正确安装与调试才能确保产品长期可靠、无故障地运行。

我们希望您尽情体验全新的红外线感应器。

1. 设备说明

1 自锁螺栓
2 饰板
3 镜头（可拆卸，可旋转，可选最大为 5 m 或 12 m 的有效距离基本设置）

4 亮度设置 2-2.000 Lux
5 时间设置 5 秒 15 分钟

6 定位横档（安装及连接电源线时可翻起的壳体）

2. 技术参数

尺寸(高×宽×深): 120 × 76 × 56 mm

功率: 白炽灯/卤素灯负载		1,000 W
荧光灯电子镇流器		1,000 W
荧光灯未补偿		500 VA
荧光灯已串联补偿		900 VA
荧光灯并联补偿		500 VA
低压卤素灯		1,000 VA
LED<2 W		100 W
	2 W < LED < 8 W	175 W
	LED > 8 W	350 W
电容负载		132 μF

电源连接：230 -240 V，50 Hz

感应角度: 水平 180^ ，垂直 90^

感应器有效距离：基本设置1：最大5m

时间设置:5秒	-15分钟(出厂设置:5秒)
亮度设置:2	-2,000 Lux(出厂设置:2,000 Lux)

保护形式：IP54

温度范围：-20℃至+50℃

3. 原理

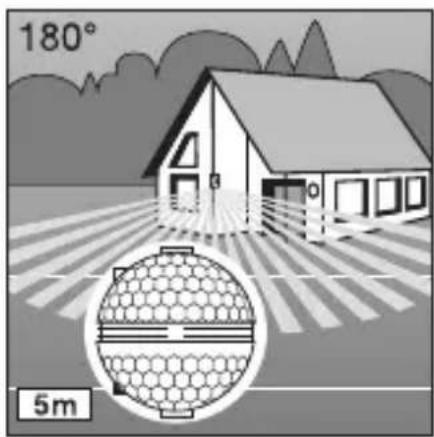

IS 180-2 配备了两个 120° Pyro（热释电）感应器， 可以检测到移动躯体（人、动物等）发出的不可见热辐射。 感应到的热辐射会转化成电能，然后将打开所连接的用电器（如照明灯）。因障碍物（例如墙或玻璃）导致无法感应热辐射时，将无法打开感应灯。借助两个Pyro（热释电）感应器，采用90°的开口角度即可实现180°的感应角度。镜

头可拆卸，可旋转。由此可实现最大 5 m 或 12 m 的两个有效距离基本设置。使用随附的墙壁支架可轻松地将红外线感应器安装于内外墙角。

180° 12m

最大有效距离 12 ~m 最大有效距离 5 ~m

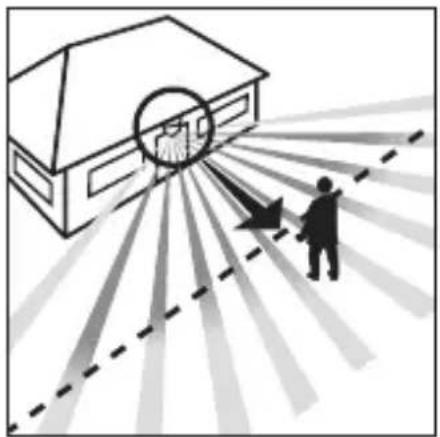

重要：将设备沿走动方向一侧安装且无障碍物（例如树木、墙等）遮挡传感器视野时，移动感应效果最佳。

4. 安全性提示

■ 在运动检测器上进行任何工作前均须断开电源！
■ 安装时必须确保连接的电线无电压。因此，首先切断电源，并使用试电笔检查是否存在电压。

■ 安装感应器时涉及电源电压的相关工作，因此必须根据商业通用的安装规定和连接条件执行专业工作 (DE-VDE 0100, AT-ÖVE-EN 1, CH-SEV 1000)。

■ 请注意，感应器上须配有10 A的线路保护开关确保安全。电源线的最大直径不得超过10 mm。
■ 只能在镜头安装后进行时间和亮度设置。

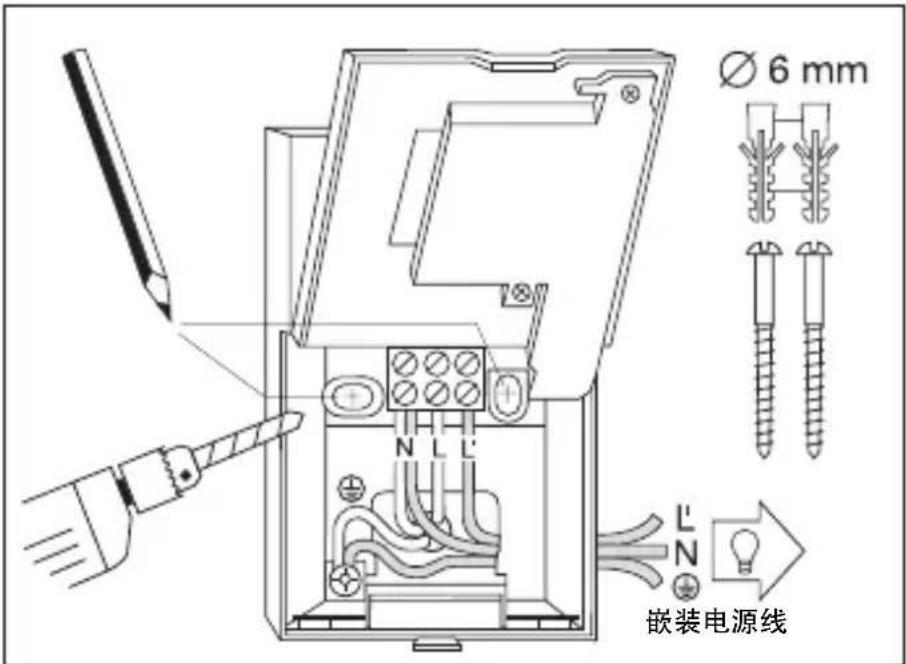

5. 安装 / 墙面安装

Ø 6 mm L' N 嵌装电源线

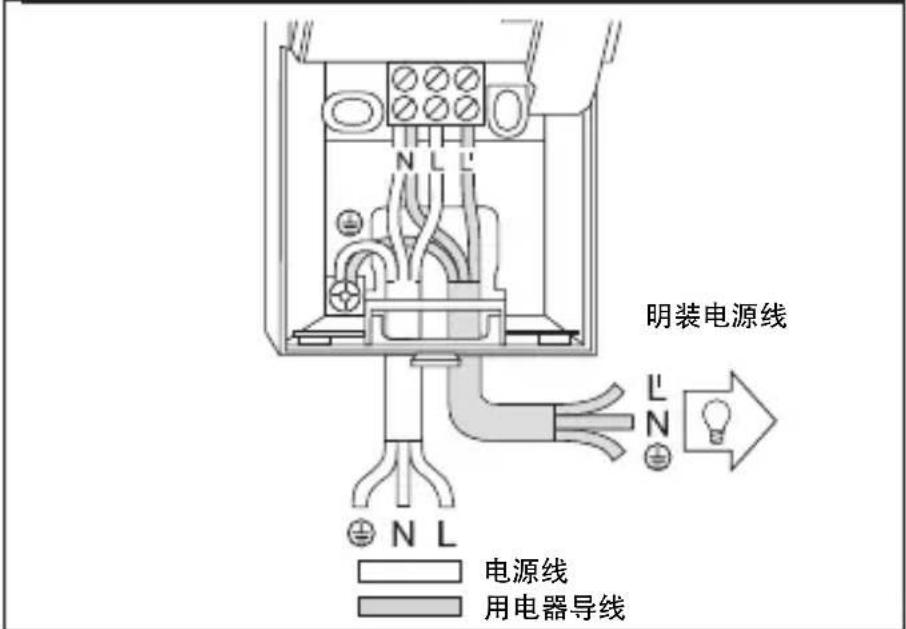

明装电源线 电源线 用电器导线

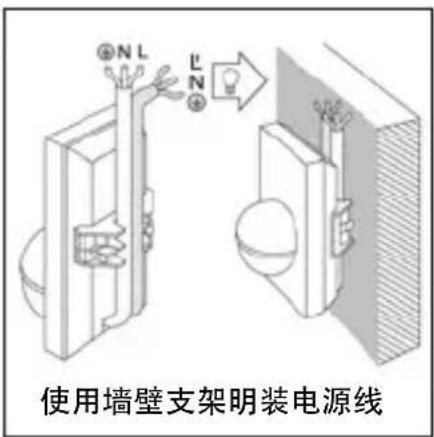

使用墙壁支架明装电源线

提示：内角墙托架也可用于墙壁安装。这样可以方便地从设备后面的上方通过表面安装的电缆进线口布线。

安装位置应与其他灯具保持至少 50 cm 的距离，否则热辐射可能导致感应器错误激活。为了达到规定的 5 / 12 m 有效距离，安装高度应约为 2 m。

安装步骤：

1. 取下饰板 2; 2. 松开定位横档 6 并翻起下部壳体；
2. 标出钻孔；4. 钻孔，并置入销子 ( 6 mm)；5. 根据电源线明装或安装需求撬开电缆入口处墙壁；
3. 穿过电源线和用电器导线并连接。明装电源线时，须使用密封塞。

a) 连接电源线

电源线由 2 到 3 芯电缆组成：

L = 火线

N = 零线

PE = 地线 ( ⊖ )

不确定时，必须使用试电笔鉴定电缆，然后重新切断电源。根据端子分配连接火线（L）和零线（N）。将地线连接在接地端子（⊖）上。

在电源线上可以安装用于开关的电源开关。也可通过电源线中的常闭按钮在设定的时间内手动激活感应器。

b) 连接用电器导线

用电器导线同样由 2 到 3 芯电缆组成：将灯具的火线安装在标有 L' 标记的接线头上。零线与电源线零线一并连接在标有 N 标记的接线头上。将

地线安装在接地端子（）上。

1. 拧上壳体并重新锁闭。
2. 安装镜头（可选有效距离，最大5 m 或 12 m）参见有效距离设置章节。
3. 进行时间设置 5 和亮度设

置4（参见功能章节）。

1. 安装饰板 ② 并使用锁紧螺栓 ① 防止未经许可而取下饰板。 重要：混淆接头将导致设备受损。

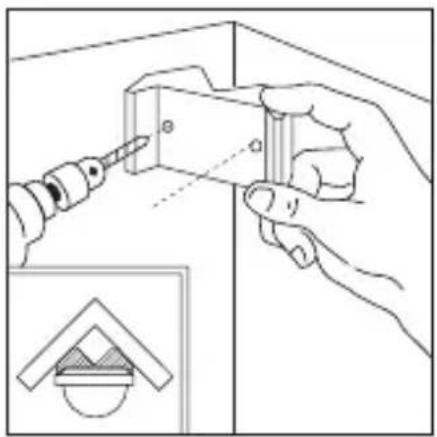

2. 墙角支架安装


借助转角壁挂支架，可方便地将IS180-2安装在内外墙角。在钻孔时，可以使用转角壁挂支架作为钻孔模板。通过这种方法，能以正确的角度制作钻孔，并毫无问题地安装转角壁挂支架。转角壁挂支架可单独订购：4007841085131黑色4007841085148白色

7. 功能

连接电源、关闭壳体和装上镜头后，即可启动该设备。

5秒-15分钟

饰板 2 下隐藏了两种设置方法。

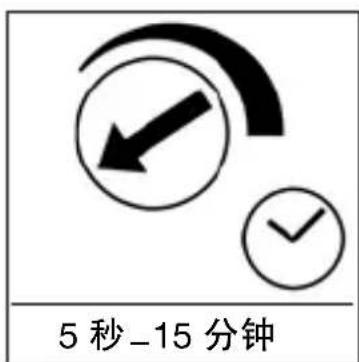

关闭延迟

(时间设置)

灯泡所需亮灯时间可在约5秒至最长15分钟之间进行无级设置。将调整螺钉沿逆时针方向转到底即约5秒的最

重要：只能在镜头安装后进行时间和亮度设置。

短时间，将调整螺钉沿顺时针方向转到底即约15分钟的最长时间。调整感应范围及功能测试时建议设置为最短时间。

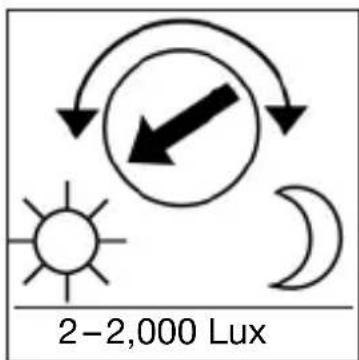

感应器的响应阈值可在约 2 至 2,000 Lux 之间进行无级调节。将调整螺钉沿逆时针方向转到底即为日间模式（约

2,000 Lux）。将调整螺钉沿逆时针方向转到底即为夜间模式（约2 Lux）。设置感应范围以及在日光下进行功能测试时须将调整螺钉沿逆时针方向转到底。

8. 有效距离基本设置

wS 12 m

IS 180-2 镜头分为两个感应范围。其一最大有效距离达 5 m，而另一最大有效距离则达 12 m（安装高度约 2 m 时）。

安装镜头后（将镜头夹紧在规定的销槽中）可在右下方

看到所选的 12 m 或 5 m 最大有效距离。使用螺丝刀可从一侧将镜头从定位结构中松开，根据所需有效距离重新安装。

9. 示例

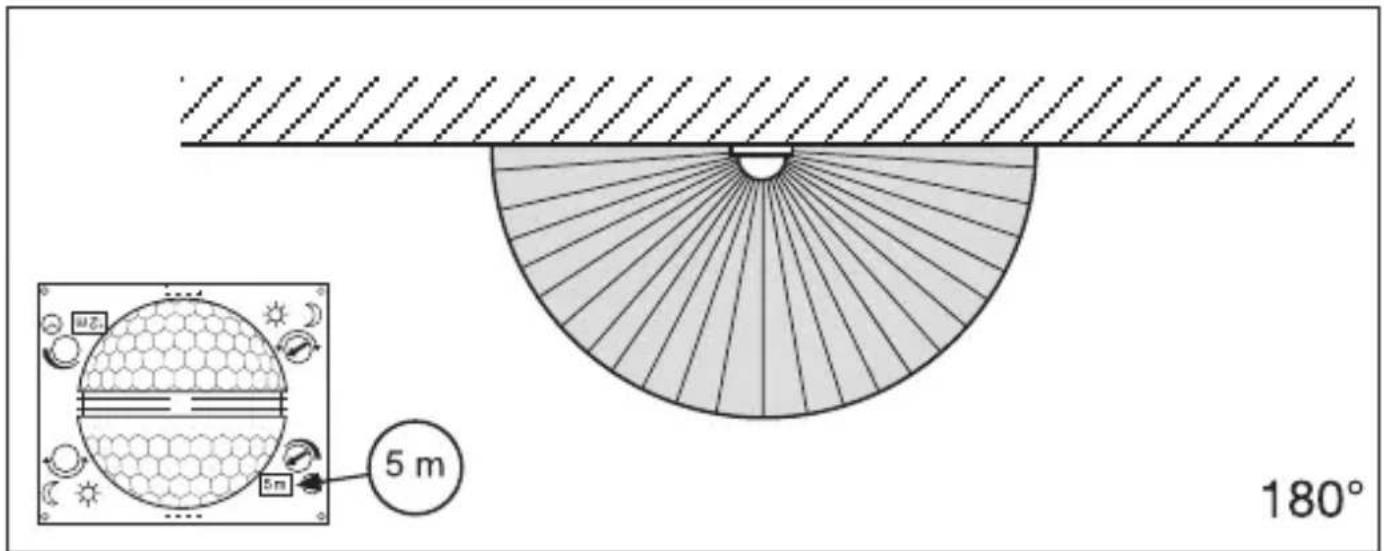

5 m 180°

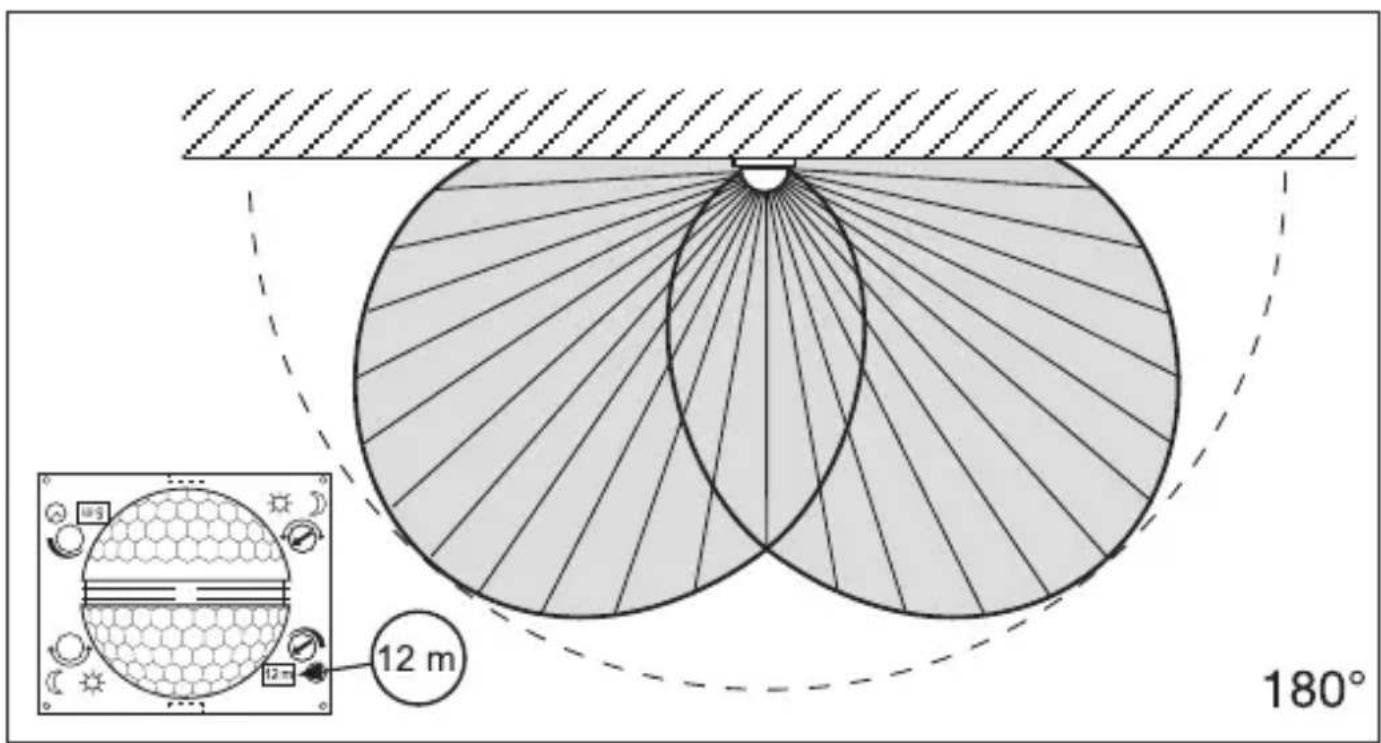

12 m 180°

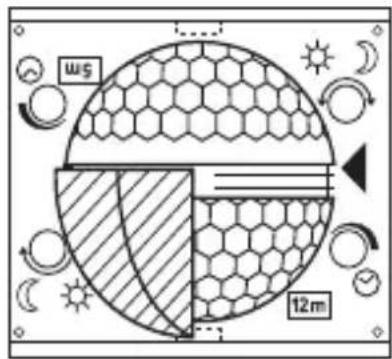

10. 使用遮光板自定义微调

为了隔离其他范围（例如，走道或邻近区域），或进行专门监控，须通过安装遮光板准确设置感应范围。

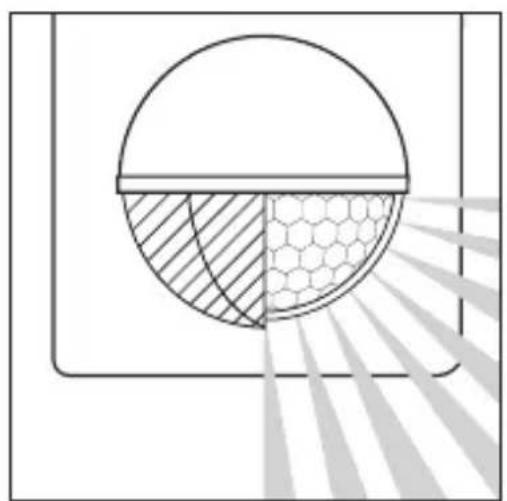

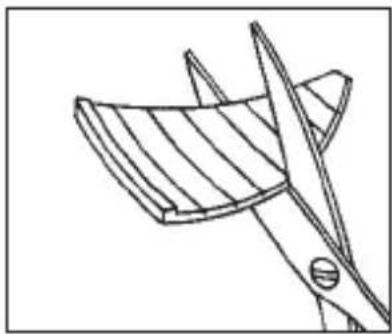

遮光板可以沿着预开槽的分割线垂直和水平分开，或通过剪床切开。然后，其可悬挂在镜头中间最上部凹槽上。通过安装饰板可最终将其固定。（参见下文：如何减小感应角度及缩短有效距离的示例。）

ws 12m

11. 示例

1. 通过用于长亮和自动运行的转换开关连接位置 I：自动运行

位置Ⅱ：手动运行持续亮起

注意：无法切断设备，仅可在位置I和位置II之间选择。

1) 例如 1 - 4 × 100 ~W 白炽灯
2) 用电器, 照明最大 1,000 ~W (参见技术数据)
3) IS 180-2 连接端子
4) 屋内开关
5) 屋内串联开关，手动，自动
6) 屋内转换开关，自动，长亮

13. 运行 / 保养

红外线感应器适用于灯的自动接通。设备因不具备规定的相关防破坏安全性，故不得用于专用防盗警报装置。天气条件可能影响运动检测

器的功能。因感应器无法分辨突发性温度波动与热源，故强风暴、强降雪、强降雨以及冰雹天气可能导致错误触发。感应镜头脏污时可使

用润湿的抹布（未使用清洁剂）进行清洁。

14. 运行故障

故障原因 解决方法

IS 180-2无电压	■保险丝损坏,未接通■短路■电源开关关闭	■更换保险丝,打开电源开关,使用试电笔检查电线■检查接头■打开
IS 180-2未打开	■在日间模式下,亮度设置处于夜间模式■白炽灯损坏■电源开关关闭■保险丝损坏■感应范围未进行针对性设置	■重新设置■更换白炽灯■打开■更换保险丝,必要时检查接头■重新调整
IS 180-2未关闭	■感应范围内出现持续移动■接通的灯具位于感应范围内且因为温度变化重新接通■通过屋内串联开关切换至长亮灯模式■WLAN(无线网络)设备的位置离传感器过近	■检查范围,必要时重新调整或覆盖■改变范围或覆盖■串联开关切换至自动■增加WLAN(无线网络)设备与传感器之间的距离
IS 180-2始终打开/关闭	■接通的灯具位于感应范围内■动物在感应范围内移动■感应范围内存在热源(例如,排风扇)	■调整范围或覆盖,增大距离■调整范围或覆盖■调整范围或覆盖
IS 180-2意外打开	■风吹动感应范围内的树枝和灌木丛■感应到街道上的汽车■由于天气(风、雨、雪)或通风设备排除的废气、敞开的窗户引起温度突然发生变化	■使用遮光板遮挡范围■使用遮光板遮挡范围■改变范围,更改安装地点

15. 废弃物处理

电子设备、附件和包装应根据环保要求寻求再次利用。

不得将电子设备投入生活垃圾！

仅针对欧盟国家：

根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备断开、收集在一起并根据环保要求寻求再次利用。

16. 制造商担保

该产品系施特朗-精心研发制造，已根据有效规定通过了功能性及安全性审核，并进行了抽样检查。施特朗保证其产品性能和功能完好。质保期为36个月，消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除，质保服务(通过维修或是更换缺陷部件解决)将由我方决定。耗材损失，未正确使用及保养造成的损失和损坏未包含在质保范围内。外购物品上持续出现的发展性损坏亦不属于质保服务范畴。仅当将未拆卸的设备连同简要的故障说明，收款凭据或发票(购买日期和零售商盖章)包装好并寄至相关维修点时，才能享受质保。

维修服务：质保期已经到期或缺陷不在质保范围内的产品，可向就近服务站咨询维修事宜。

3年厂商质保
