d'akujeme vám za dôveru,
ktorú ste nám preukázali
kúpou tohto infračerveného
senzora značky STEINEL.
Rozhodli ste sa pre kvalitný
výrobok, ktorý bol vyrobený,
testovaný a balený s najvyš-
šou starostlivosťou.

Pred inštaláciou sa oboznámte s týmto montážnym návodom. Pretože len správna inštalácia a uvedenie do prevádzky zaručujú dlhodobú, spolahlivú a bezporuchovú prevádzku.

Prajeme vám veľa spokojnosti s vaším novým infračerveným senzorom.

1. Popis prístroja

1 poistná skrutka
2 dizajnové tienidlo
3 šošovka (odoberatel'ná a otočná na vol'bu základného nastavenia dosahu max. 5 m alebo 12 m)

4 nastavenie stmievania 2–2.000 lx
5 nastavenie času 5 s–15 min.

Výkon: zaťaženie halogénovej žiarovky	1.000 W
žiarivky s EVG	1.000 W
žiarivky nekompenzované	500 VA
žiarivky so sériovou kompenzáciou	900 VA
žiarivky s paralelnou kompenzáciou	500 VA
nízkovoltové halogénové žiarovky	1.000 VA
LED < 2 W	100 W
2 W < LED < 8 W	175 W
LED > 8 W	350 W
kapacitné zaťaženie	132 μF

Sietová prípojka: 230–240 V, 50 Hz

Uhol snímania: 180° horizontálne, 90° vertikálne

Dosah senzora: základné nastavenie 1: max. 5 m základné nastavenie 2: max. 12 m (nastavenie z výroby) + jemné nastavenie pomocou krytov 1–12 m

Nastavenie času: 5 s–15 min. (nastavenie z výroby: 5 s)

Nastavenie stmievania : 2–2.000 lx (nastavenie z výroby: 2.000 lx)

Krytie: IP 54

Teplotný rozsah: -20 až +50 °C

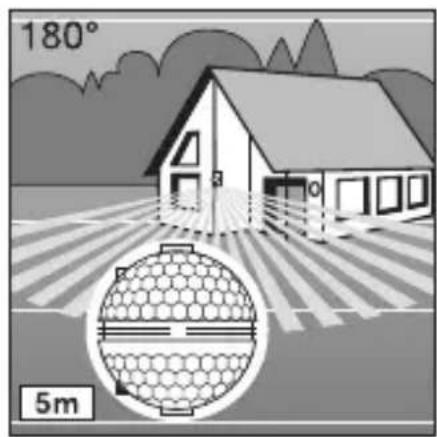

3. Princíp

IS 180-2 je vybavený dvoma pyrosenzormi otočnými o 120°, ktoré snímajú neviditelné tepelné žiarenie pohy-bujúcich sa telies (osoby, zvieratá atd'). Toto zaznamenané tepelné žiarenie sa elektronicky spracuje a pri-pojený spotrebič (napr. svietidlo) sa zapne.

Cez prekážky, ako sú napr. múry alebo sklenené tabule, sa tepelné žiarenie nezaznamenava a nedochádza teda ani k spínaniu. Prostredníctvom dvoch pyrosenzorov sa dosahuje uhol snímania 180° s uhlom otvorenia 90°. Šošovka sa dá otáčat' aj odobrat'.

To umožňuje nastavenie dvoch základných dosahov max. 5 m alebo 12 m. Pomocou priložených nástenných držiakov môžete infračervený senzor pohodlné namontovať na vnútorné a vonkajšie rohy.

180° 12m

Dôležité: Najistejšie sníma- nie pohybu dosiahnete, ak prístroj namontujete bočne k smeru pohybu a ak výhl'ad senzora neobmedzujú žiadne prekážky (ako napr. stromy, múry atd').

SK

■ Pred všetkými prácami na pohybovom senzore prerušte prívod elektrickej energie!
- Pri montáži musí byť pripájané elektrické vedenie bez napätia. Preto je potrebné najskôr vypnút elektrický prud a skontrolovať beznapäťovost pomocou skúšačky napätia.

■ Pri inštalácii senzora ide o prácu so sietovým napätím. Preto sa musí vykonať odborne podľa bežných inštalačných predpisov a podmienok pripojenia (DE-VDE 0100, AT-ÖVE-EN 1, CH-SEV 1000).

■ Dbajte na to, že senzor musí byť istený výkonovým ističom 10 A. Napájacie vedenie smie mat' max. priemer 10 mm.
■ Nastavenie času a stmievania vykonávajte iba s namontovanou šošovkou.

5. Inštalácia / montáž na stenu

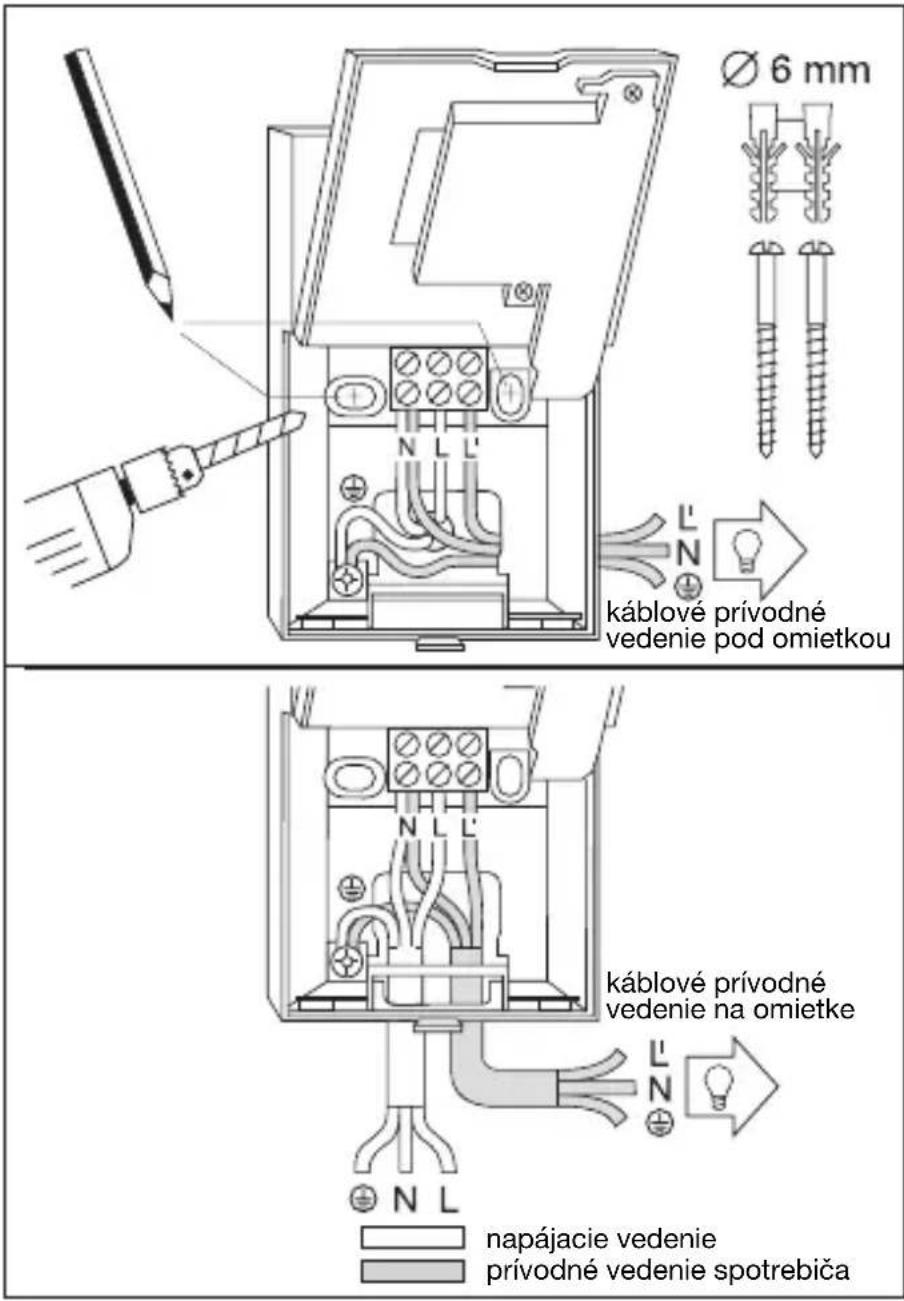

Ø 6 mm káblové prívodné vedenie pod omietkou káblové prívodné vedenie na omietke napájacie vedenie prívodné vedenie spotrebiča

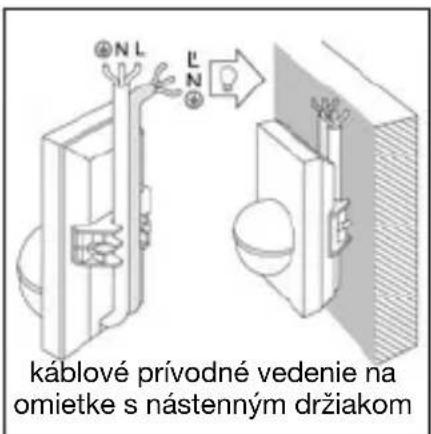

káblové prívodné vedenie na omietke s nástenným držiakom

Upozornenie: Na montáž na stenu možno použit aj vnútornú rohovú nástennú konzolu. To umožnuje pohodlné vedenie káblov zhora za zariadením a cez otvor káblového prívodu na povrchovej montáži.

Miesto montáže by malo byť vzdialené minimálne 50 cm od svietidla, kedže tepelné žiarenie tohto svietidla môže spôsobit' chybnú aktiváciu senzora. Na dosiahnutie uvedených dosahov 5 / 12 m by mala byť montážna výška cca 2 m.

Montážny postup:

1. Odoberte dizajnové tie- nidlo 2. 2. Uvolnite západ- ku 6 a odklopte spodnú polovicu krytu. 3. Naznačte otvory na vrtanie. 4. Vyvrtaj- te otvory, vložte hmoždinky (∅ 6 mm). 5. Pripravte stenu na zavedenie káblov v zá- vislosti od nadomietkového alebo podomietkového typu vedenia.

2. Preved'te kábel napájacieho vedenia a prívodný kábel spotrebiča a pripojte ich. Pri kábli nadomietkového vedenia použite tesniace zátky.

a) Pripojenie napájacieho vedenia

Napájacie vedenie tvorí dvoj- až trojžilový kábel:

L = fáza

N = nulový vodič

V prípade pochybností musíte káble identifikovat' pomocou skúšačky napätia; potom ich znova odpojte od napätia. Fázu (L) a nulový vodič (N) pripojte podľa označenia svoriek. Ochranný vodič pripojte na uzemňovací kontakt ( ) Na napájacie vedenie sa môže namontovať sietový spínač na zapínanie a vypínanie. Alternativne môžete senzor aktivovať na dobu nastaveného času ručne pomocou tlačidla otvárača v napájacom vedení.

b) Pripojenie prívodného vedenia spotrebiča Prívodné vedenie, napr. svietidla, tvorí taktiež dvoj-až trojžilový kábel. Živý vodič svietidla pripojte na svorku s označením L'. Nulový vodič nainštalujte do svorky označenej ako N spolu s nulovým vodičom

napájacieho vedenia. Ochranný vodič pripojte na uzemňovací kontakt () 7. Naskrutkujte kryt a znova ho zatvorte. 8. Nasadťe šošovku (dosah voliteľný, max. 5 m alebo 12 m), pozri kapitolu Nasta- venie dosahu.

1. Nastavte čas 5 a stmievanie 4 (pozri kapitolu Funkcie).
2. Nasad'te dizajnové tienidlo 2 a zaistite ho poistnou skrutkou 1 proti neoprávnenému odobratiu. Dôležité: Zámena prípojok môže viest' k poškodeniu prístroja.

6. Montáž s rohovým nástenným držiakom

Pomocou rohových nástenných držiakov možno IS 180-2 pohodlné namontovať na vnútorné a vonkajšie rohy. Pri vrtaní otvorov použite ako vrtaciu šablónu rohový nástenný držiak. Týmto spôsobom nastavíte vrtaný otvor do správneho uhla a rohový nástenný držiak možno bez problémov namontovať. Rohové nástenné držiaky sú dostupné samostatne: 4007841085131 čierna 4007841085148 biela

7. Funkcie

Po pripojení prístroja na elektrickú sieť, zatvorení krytu a nasadení šošovky môžete systém uviest do

prevádzky. Za dizajnovým tienidlom sú ukryté 2 možnosti nastavenia.

Dôžité: Nastavenie času a stmievania vykonávajte len s namontovanou šošovkou.

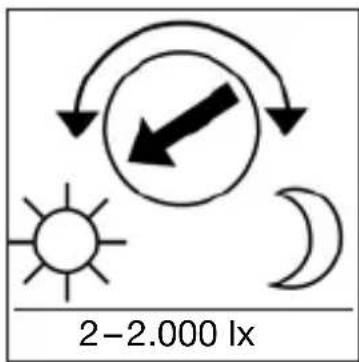

5 s–15 min.

Oneskorenie vypnutia (nastavenie času)

Požadovaná doba svietenia svietidla sa môže plynulo nastavit od cca 5 s do max. 15 min. L'avý doraz nastavovacej skrutky zna-mená najkratšiu dobu cca 5 s, pravý doraz

nastavovacej skrutky znamená najdlhšiu dobu cca 15 min. Pri nastavovaní oblasti snímania a počas skúšky funkčnosti sa odporúča nastaviť najkratšiu dobu.

Požadovaný prah citlivosti senzora sa môže nastavit' plynulo od cca 2 lx do 2.000 lx. L'avý doraz nastavovacej skrutky znamená prevádzku pri dennom svetle cca 2.000 lx, pravý doraz nastavovacej skrutky

znamená prevádzku pri stmievaní 2 lx. Pri nastavovaní oblasti snímania a počas skúšky funkčnosti pri dennom svetle musí byť nastavovacia skrutka v polohe l'avého dorazu.

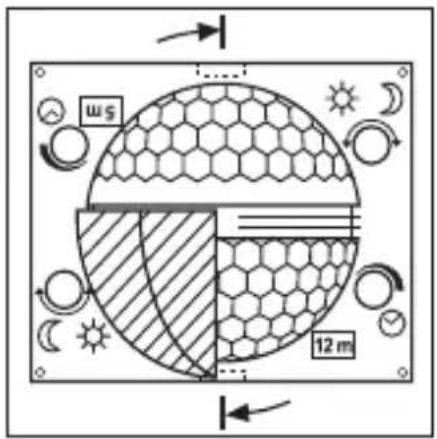

8. Základné nastavenia dosahu

w s 12 m

Šošovka IS 180-2 je rozdelená na dve snímacie oblasti. Jedna polovica umožňuje dosah max. 5 m, druhá dosah max. 12 m (pri montážnej výške cca 2 m). Po nasadení šošovky (šošovku pevne upevnite do príslušnej drážky) je vpravo dole viditelná hodnota max. dosahu 12 m alebo 5 m. Sošovku môžete pomocou

skrutkovača zboku uvolniť z uchytenia a v závislosti od požadovaného dosahu znovu nasadiť.

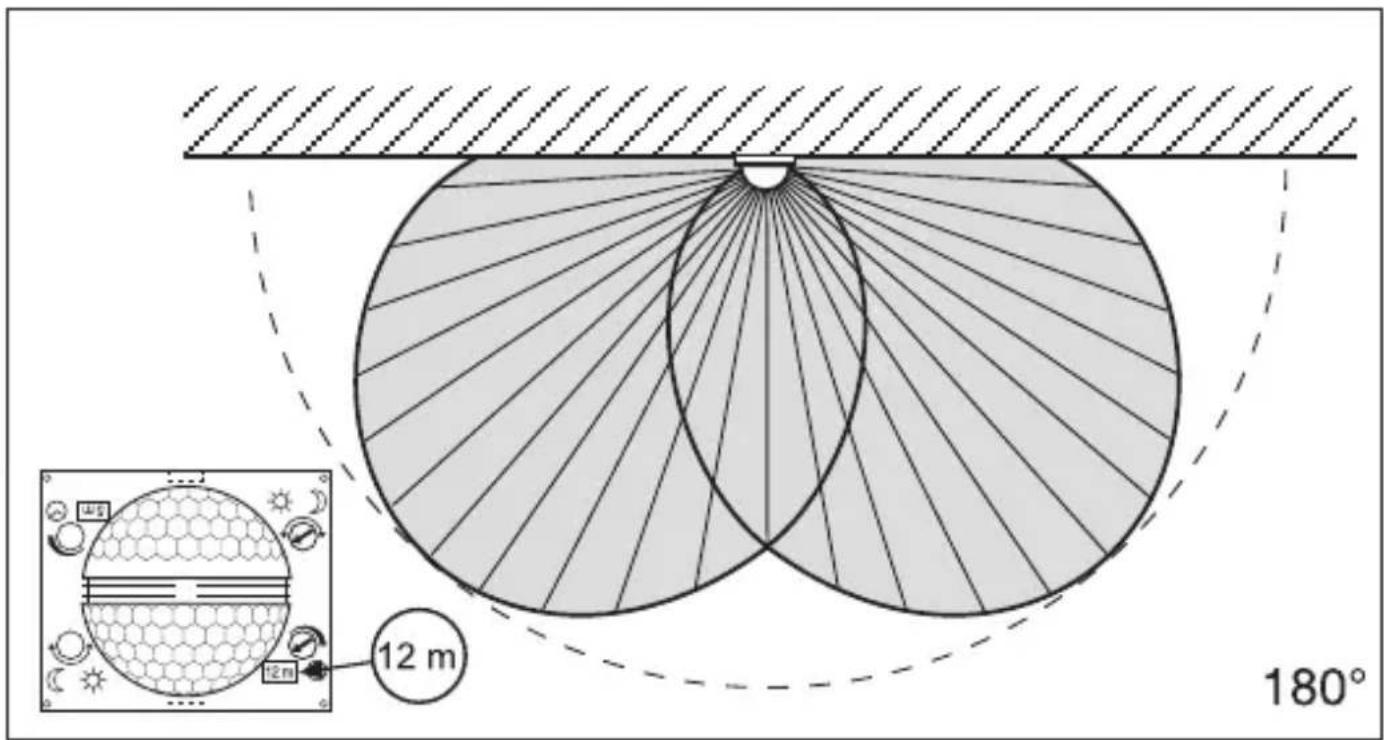

9. Príklady

5 m 180°

12 m 12 m 180°

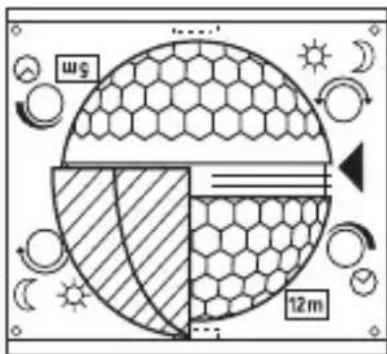

10. Individuálne jemné nastavenie pomocou krytov

Na vylúčenie alebo cielené monitorovanie dodatočných priestorov, ako sú napr. chodníky alebo susedné pozemky, je možné oblast snímania presne vymedziť montážou krytov.

(Pozri dole: Príklady redukcie uhla snímania, ako aj redukcie dosahu.)

ws 12m

Kryty môžete pozdlíž predznačeného delenia oddelit' v zvislom a vodorovnom smere alebo nastrihnút' pomocou nožníc. Následne ich môžete zavesit' na najvyššej priehlbine v strede šošovky. Nasadením dizajnového tienidla sa napokon zafixujú.

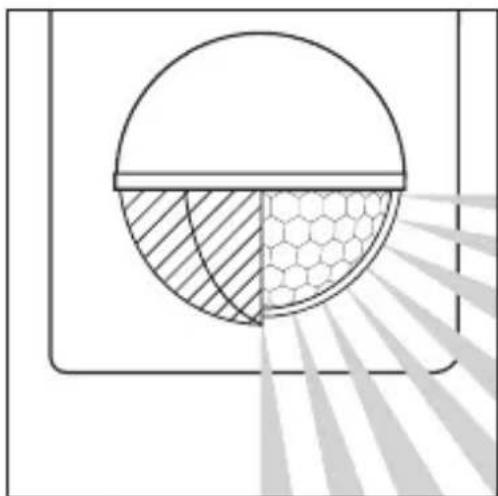

11. Príklady

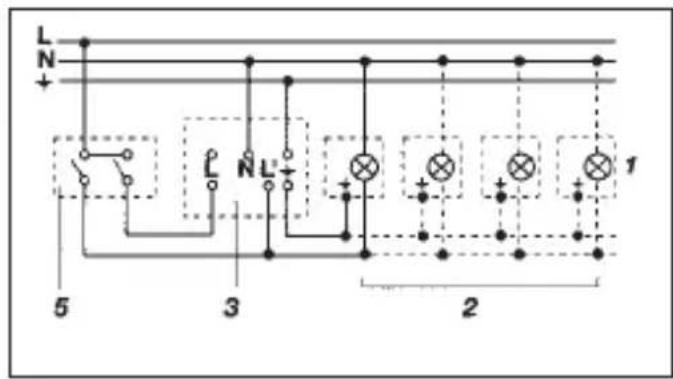

12. Príklady zapojenia

1. Svietidlo bez nulového vodiča 2. Svietidlo s nulovým vodičom

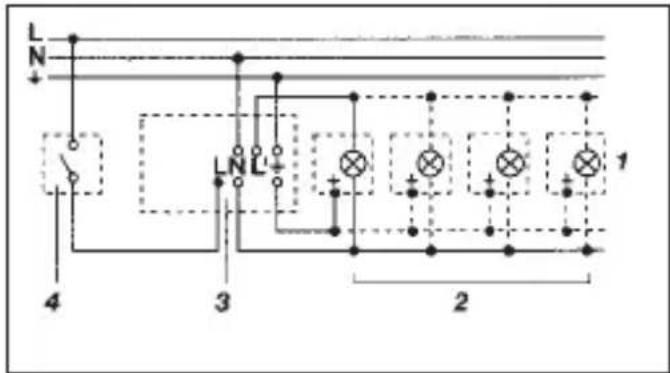

1. Pripojenie cez sériový spínač pre manuálnu a automatickú prevádzku

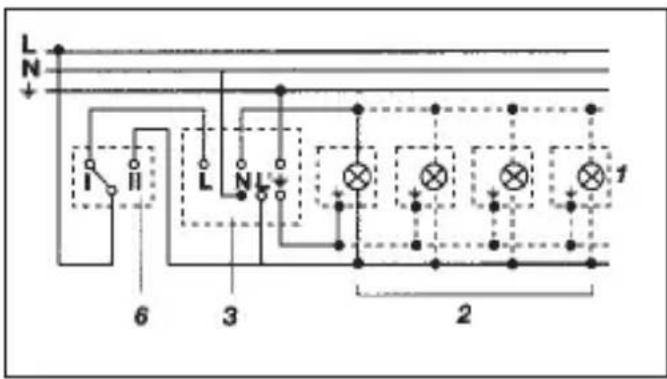

1. Pripojenie cez prepínač pre režim trvalého svietenia a režim automatickej prevádzky

Poloha I: automatická prevádzka Poloha II: manuálna prevádzka trvalého osvetlenia Pozor: Vypnutie zariadenia nie je možné, jedine voliteľná prevádzka medzi polohou I a polohou II.

1) napr. 1–4 x 100 W žiarovky
2) spotrebič, osvetlenie max. 1.000 W (pozri technické údaje)
3) pripájacie svorky IS 180-2
4) interný domový spínač
5) interný domový sériový spínač, manuál, automatika
6) interný domový prepínač, automatika, nepretržité svietenie

13. Prevádzka / starostlivost'

Infračervený senzor je vhodný na automatické zapína-nie svetla. Nie je vhodný na špeciálne poplašné systémy proti vlámaniu, kedže nie je predpísaným spôsobom zabezpečený proti zneužitiu.

Poveternostné vplyvy môžu ovplyvnit funkčnosť pohybového senzora. Pri silnom vetre, snehu, daždi a krupobití môže dôjst' k chybnému spusteniu, pretože senzor nedokáže odlíšit' náhle

výkyvy teploty od zdrojov tepla. Snímaciu šošovku môžete v prípade znečistenia vyčistiť pomocou vlhkej handričky (bez čistiaceho prostriedku).

14. Prevádzkové poruchy

Porucha Príčina Náprava

IS 180-2 bez napätia	■ chybná poistka, nezapnuté■ skrat■ vypnutý sieťový spínač	■ vymenit' poistku, zapnút' sietový spínač, skontro-lovať vedenie pomocou skúšačky napätia■ skontrolovať prípojky■ zapnút'
IS 180-2 sa nezapína	■ pri dennej prevádzke, nastavenie stmievania je nastavené na nočnú prevádzku■ chybnážiarovka■ vypnutý sieťový spínač■ chybnápoistka■ oblast'snímania nie je cielene nastavená	■ nanovo nastaviť■ vymenit'žiarovku■ zapnút'■ vymenit' poistku, príp. skontrolovať pripojenie■ nanovo nastaviť
IS 180-2 sa nevypína	■ trvalý pohyb v oblasti snímania■ spínané svietidlo sa nachádza v oblasti snímania a nanovo sa zapína zmenou teploty■ prostredníctvom interné-ho domového sériového spínača prepnuté na režim trvalého svietenia■ WiFi prístroj umiestnený veľmi blízko senzora	■ skontrolovať oblast' snímania a príp. nanovo nastaviť, resp. zakryť■ zmenit' oblast' snímania, resp. zakryť■ sériový spínač prepnút' na automatiku■ zväčšiť vzdialenost' medzi WiFi prístrojom a senzorom
IS 180-2 sa neustále zapína / vypína	■ v oblasti snímania sa nachádza spínané svietidlo■ v oblasti snímania sa pohybujú zvieratá■ zdroj tepla (napr. digestor) v oblasti snímania	■ prestaviť oblast' sníma-nia, resp. zakryť, zväčšiť - vzdialenost'■ prestaviť oblast', resp. zakryť■ prestaviť oblast', resp. zakryť
IS 180-2 sa nežiaduco zapína	■ vietor pohybuje konármi stromov a kríkmi v oblas-ti snímania■ snímanie automobilov na ulici■ náhla zmena teploty spôsobená počasím (vietor, dážď, sneh) alebo vyfukovaným vzduchom z ventilátorov, otvorených okien	■ vymedziť oblast' snímania pomocou krytov■ vymedziť oblast' sníma-nia pomocou krytov■ zmenit' oblast', preložiť miesto montáže
