MANUAL DE USUARIO IS 180 STEINEL

ES . . . 54 ¡Téngase en cuenta el texto!

Gracias por la confianza que nos ha dispensado al comprar este sensor infrarrojo STEINEL. Se ha decidido por un producto de alta calidad, producido, probado y embalado con el mayor cuidado.

Le rogamos se familiarice con estas instrucciones de montaje antes de instalarlo. Sólo una instalación y puesta en funcionamiento correcta del aparato garantizan un servicio duradero, fiable y sin fallos del mismo.

Le deseamos que disfrute durante mucho tiempo con su nuevo sensor infrarrojo.

1. Descripción del aparato

1 Tornillo de fijación
2 Cubierta decorativa
3 Lente (desmontable y giratoria para seleccionar la regulación básica del alcance de un máximo de 5 o 12 m)

4 Regulación crepuscular 2-2.000 lux
5 Temporización 5 seg. -15 min.

6 Lengüeta de encastre (carcasa abatible para el montaje y la conexión a la red)

2. Datos técnicos

Dimensiones (alt. × anch. × prof.): 120 × 76 × 56 mm
Potencia: carga de bombilla incandescente/halógena	1.000 W
lámparas fluorescentes balastro electrónico	1.000 W
lámparas fluorescentes no compensadas	500 VA
lámparas fluorescentes compensadas en serie	900 VA
lámparas fluorescentes compensadas en paralelo	500 VA
lámparas halógenas bajo voltaje	1.000 VA
LED < 2 W	100 W
2 W < LED < 8 W	175 W
LED < 8 W	350 W
carga capacitiva	132 μF
Tensión de alimentación: 230–240 V, 50 Hz
Ángulo de detección: 180° horizontal, 90° vertical
Alcance del sensor: regulación básica 1: máx. 5 mregulación básica 2: máx. 12 m (regulación de fábrica)+ regulación de precisión mediante cubiertas 1–12 m
Temporización: 5 seg.–15 min. (regulación de fábrica: 5 seg.)
Regulación crepuscular: 2–2.000 lux (regulación de fábrica: 2.000 ux)
Tipo de protección: IP 54
Campo de temperatura: -20 a +50 °C

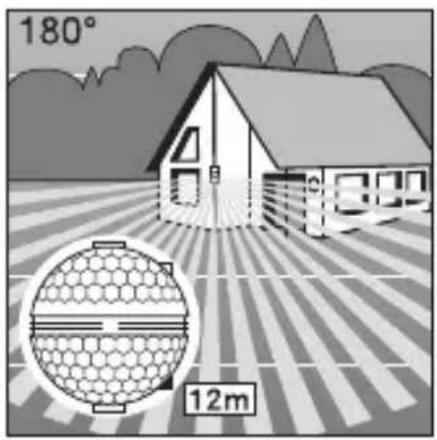

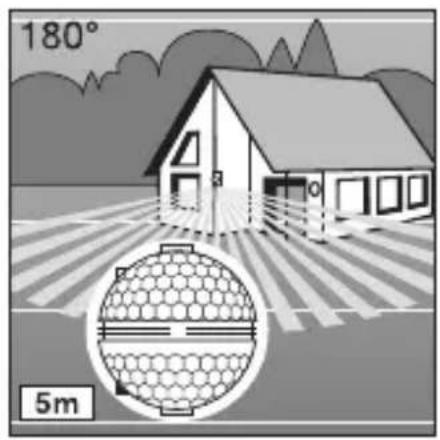

3. El concepto

El IS 180-2 está equipado con dos sensores piroeléctricos de 120° que detectan la radiación térmica invisible de objetos en movimiento (personas, animales etc.). Esta radiación térmica registrada se transforma electrónicamente, activando un consumidor conectado (p.ej. una lámpara). Obstáculos

tales como paredes o cristales impiden la detección de una radiación térmica, con lo cual no se produce ningún tipo de activación. Con los dos piro-sensores se alcanza un ángulo de detección de 180° con un ángulo de apertura de 90°. La lente es desmontable y giratoria. Esto permite dos regulacio-

nes básicas del alcance de un máximo de 5 o 12 m. Con los soportes de pared disponibles por separado, el sensor de infrarrojos puede montarse fácilmente en las esquinas interiores y exteriores.

180° 12m

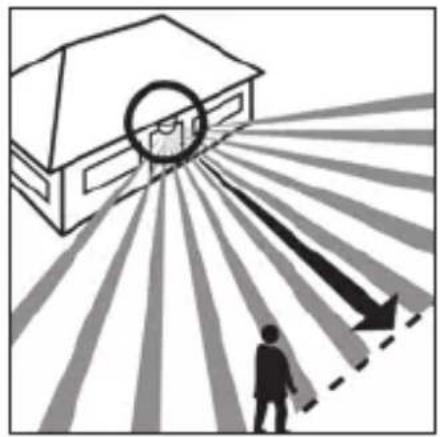

Sentido del movimiento: frontal

Sentido del movimiento: lateral

Importante: La detección de movimientos más segura se consigue montando el aparato lateralmente con relación al sentido del movimiento y evitando todo tipo de objetos que obstaculicen la visión del sensor (tales como árboles, muros etc.).

4. Indicaciones para la seguridad

■ ¡Antes de realizar todo tipo de trabajos en el detector de movimientos desconec-te la alimentación de tensión!
■ Al efectuar el montaje debe hallarse la línea de conexión eléctrica libre de tensión. Por tanto, desconecte primero la corriente y compruebe que no hay tensión utilizando un comprobador de tensión.

■ La instalación del sensor es un trabajo en la red eléctrica. Debe realizarse por tanto profesionalmente, de acuerdo con las normativas industriales para la instalación y la acometida.
■ Tenga en cuenta que debe protegerse el sensor con un interruptor automático de 10 A. El cable de alimenta-

ción de red puede tener un diámetro de 10 mm como máximo.

■ Realice la regulación del período de alumbrado y la regulación crepuscular solamente con la lente montada.

5. Instalación / montaje en la pared

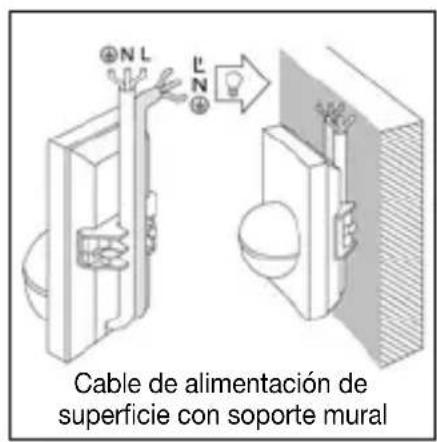

Cable de alimentación de superficie con soporte mural

Nota: Para el montaje en la pared también se puede utilizar un soporte de esquina interior. De este modo, los cables se pueden guiar cómodamente desde arriba por detrás del dispositivo y a través de la abertura del pasacables de montaje en superficie.

El lugar de montaje debe hallarse a una distancia mínima de 50 cm de cualquier lámpara debido a que la radiación térmica de la misma puede hacer que se active erróneamente el sensor. Para obtener los alcances indicados de 5 / 12 m, la altura de montaje debe ser de aprox. 2 m.

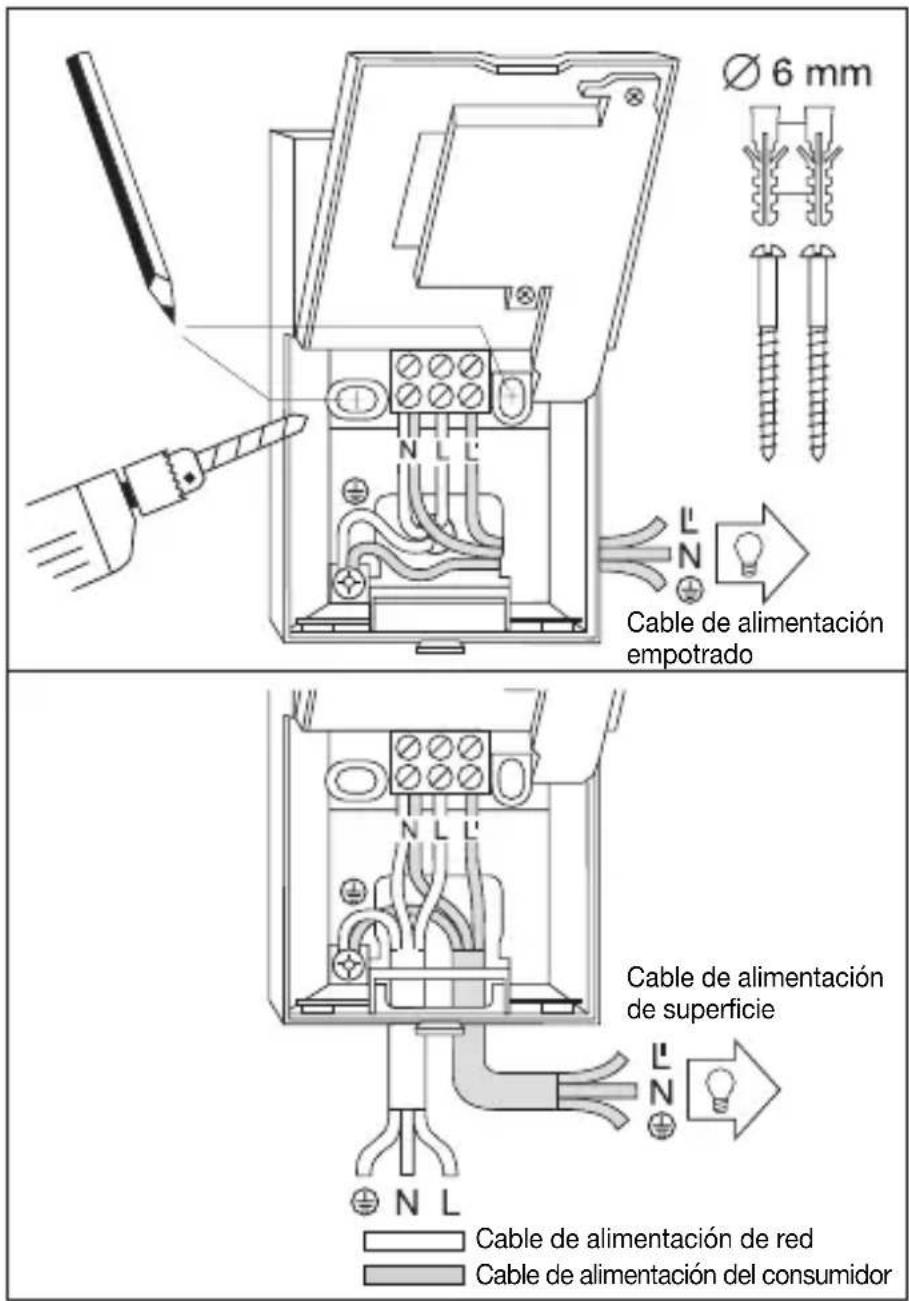

Pasos de montaje:

1. Retire la cubierta decorativa
2. 1. Suelte la lengüeta de encastre 6 y abra la mitad inferior de la carcasa. 3. Marque los orificios a taladrar.
3. Taladre los orificios e inserte los tacos (∅ 6 mm). 5. Rompa el orificio prerrecortado de la pared de la carcasa para introducir el cable según necesidad (para instalación empotrada o de superficie del cable de alimentación). 6. Pase el cable de alimentación de red y el del consumidor y conéctelos. Si el cable de alimentación es de instalación de superficie, utilice tapones obturadores.

a) Conexión del cable de alimentación de red

El cable de alimentación de red consta de 2 o 3 conductores:

L = fase

N = neutro

PE = toma de tierra ( Majority)

En caso de dudas hay que identificar los conductores con un comprobador de tensión; a continuación desconecte de nuevo la tensión. La fase (L) y el neutro (N) se conectan al borne correspondiente. La toma de tierra se conecta al contacto de puesta a tierra (♡). Naturalmente, el cable de alimentación de red puede llevar montado un interruptor para conectar y desconectar la tensión. Alternativamente, mediante un botón pulsador de apertura en el cable de alimentación de red, el sensor puede activarse manualmente por el período de tiempo ajustado.

b) Conexión del cable de alimentación del consumidor

El cable de conexión de la lámpara consta igualmente de 2 o 3 conductores. El conductor de corriente de la lámpara se monta en el borne señalizado con L'. El neutro se conecta al borne señalizado con N juntamente con el neutro del cable de alimentación de red. La toma de tierra se conecta al contacto de puesta a tierra (♡).

1. Atornille la carcasa y ciérrela de nuevo.
2. Acople la lente (alcance opcional máx. 5 m o 12 m) (véase el capítulo Regulación del alcance).
3. Realice la regulación del período de alumbrado 5 y

la regulación crepuscular 4 (véase el capítulo Funciones). 10. Acople la cubierta decorativa 2 y asegúrela con el tornillo de fijación 1 para evitar que la retiren sin autorización. Importante: La conexión con los conductores invertidos puede originar daños en el aparato.

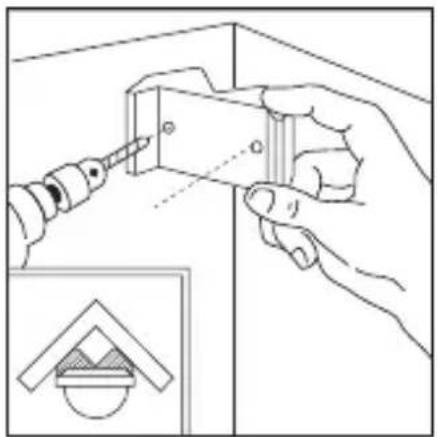

6. Montaje de los soportes esquineros de pared

Con los soportes de pared para esquinas, el IS 180-2 puede montarse cómodamente en esquinas interiores y exteriores. Utilice el soporte de pared de esquina como plantilla de perforación al realizar los agujeros. De este modo, el taladro se colocará en el ángulo correcto y el soporte de pared de esquina podrá montarse sin problemas. Los soportes de pared de esquina están disponibles por separado: 4007841085131 negro 4007841085148 blanco

7. Funciones

Una vez realizada la conexión a la red, cerrada la carcasa y acoplada la lente, puede ponerse en funcionamiento la

5 seg.-15 min.

instalación. Detrás de la cubierta decorativa 2 se ocultan dos posibilidades de regulación.

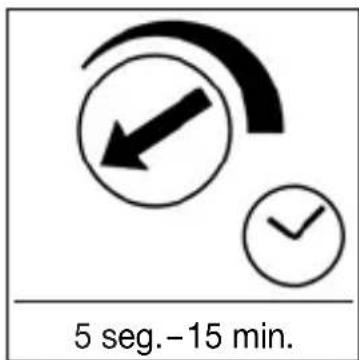

Temporización (regulación del período de alumbrado)

El período de alumbrado deseado de la lámpara puede regularse continuamente desde aprox. 5 seg. hasta 15 min. como máximo. Girando el tornillo de regulación hasta el tope izquierdo se obtiene

Importante: Realice la regu- lación del período de alumbra- do y la regulación crepuscular solamente con la lente montada.

el tiempo mínimo de aprox. 5 seg., girándolo hasta el tope derecho se obtiene el tiempo máximo de aprox. 15 min. Para la regulación del campo de detección y para la prueba de funcionamiento se reco- mienda ajustar el tiempo mínimo.

2 - 2.000 lux

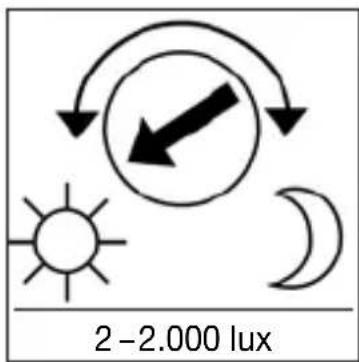

Regulación crepuscular (punto de luz ambiental)

El punto de luz ambiental para conectarse el sensor puede regularse continuamente desde 2 hasta 2.000 lux. Girando el tornillo de regulación hasta el tope izquierdo se obtiene funcionamiento a la luz del día con aprox. 2.000 lux.

Girando el tornillo de regu- lación hasta el tope derecho se obtiene funcionamiento crepuscular con aprox. 2 lux. Para la regulación del campo de detección y para la prueba de funcionamiento a la luz del día debe hallarse el tornillo de regulación girado hasta el tope izquierdo.

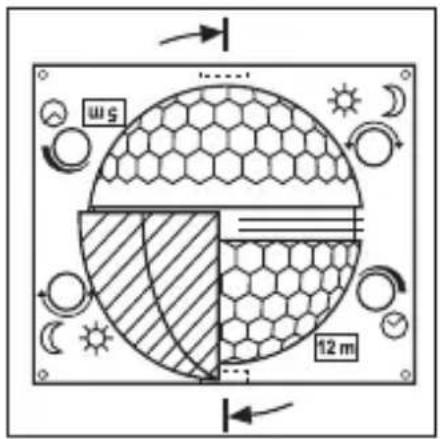

8. Regulaciones básicas del alcance

W S 12 m

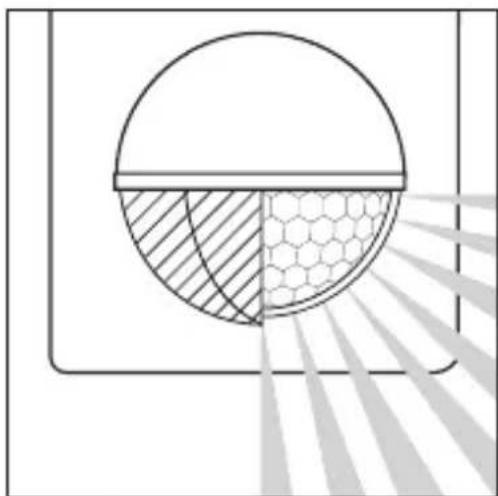

La lente del IS 180-2 está dividida en dos zonas de detección. Con una mitad se con sigue un alcance máx. de 5 m y con la otra mitad, un alcance máx. de 12 m (a una altura de montaje de aprox. 2 m). Una vez acoplada la lente (ésta debe encajarse bien en la guía), en la parte inferior derecha puede leerse el alcance máx. seleccionado de 12 m o 5 m.

La lente puede desenclavarse apalancando por un lado con un destornillador y acoplarse de nuevo según el alcance deseado.

9. Ejemplos

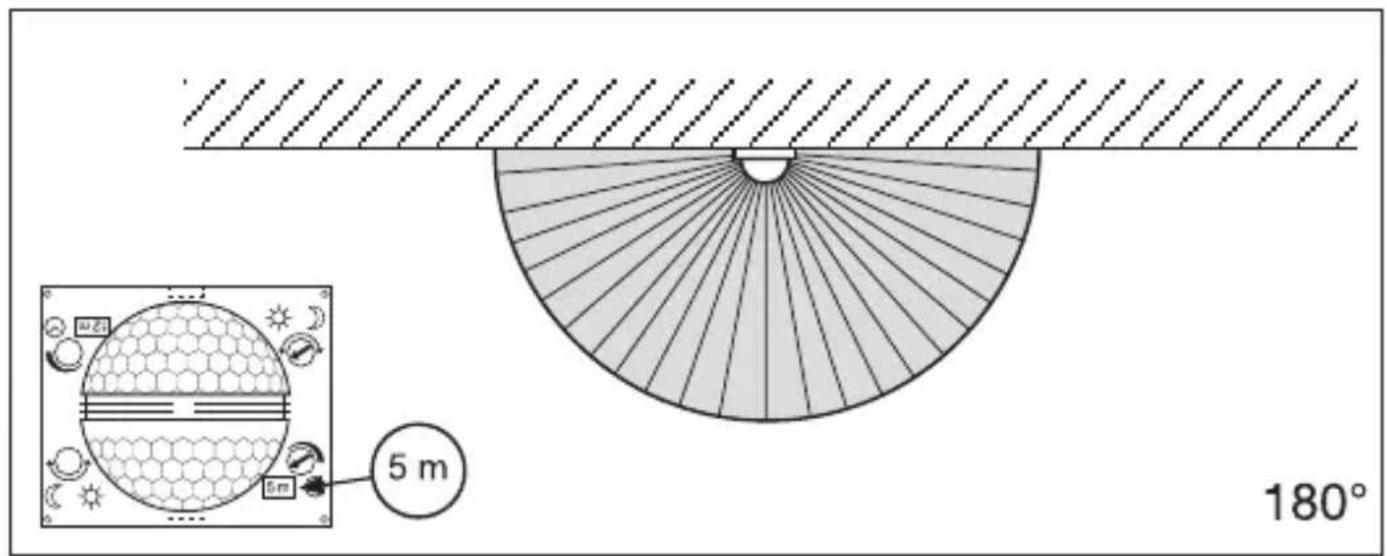

5 m 180°

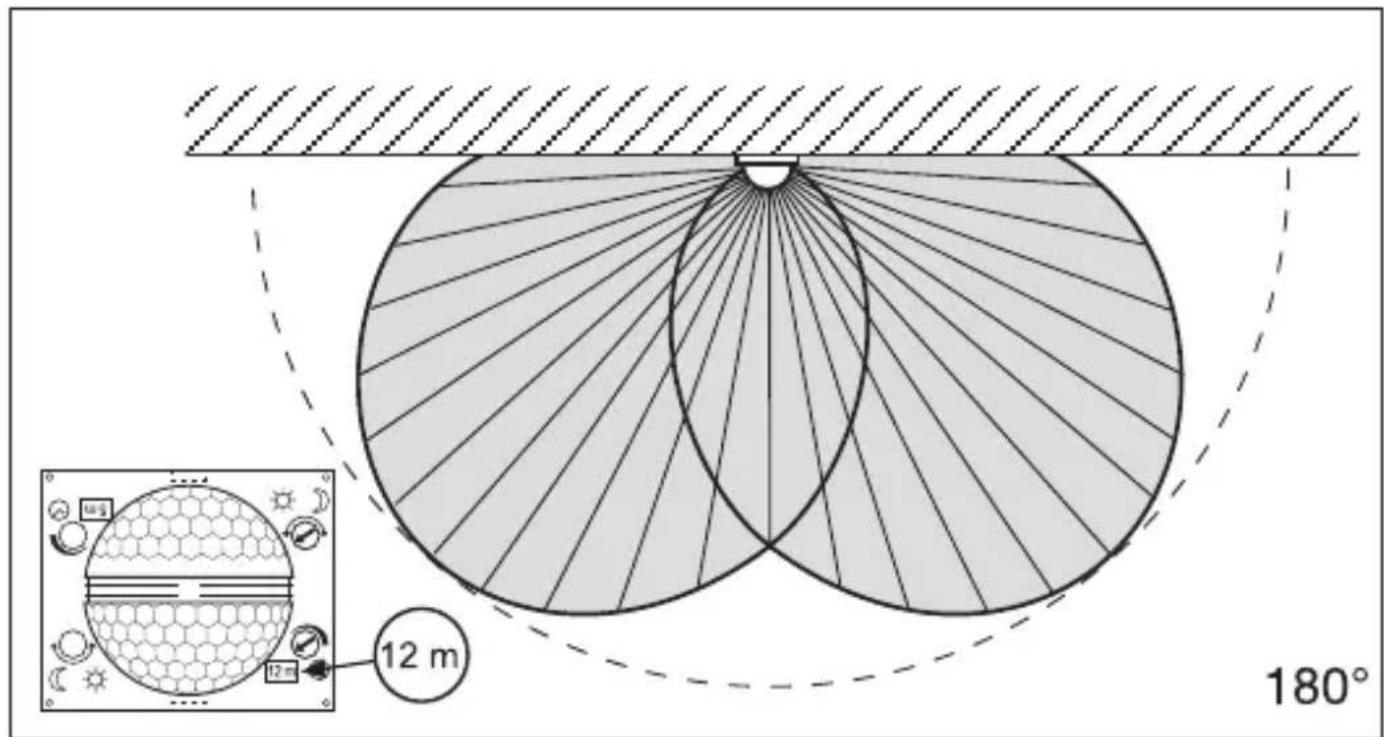

12 m 180°

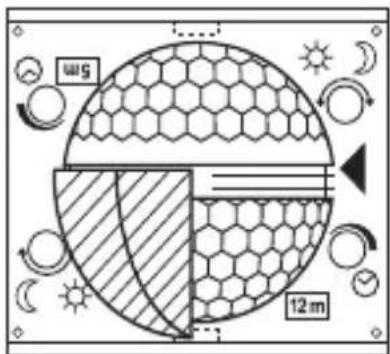

10. Regulación individual exacta con cubiertas

Para excluir zonas adicionales, como p. ej. caminos o terrenos colindantes, o bien para vigilarlos selectivamente, el campo de detección puede regularse con precisión acoplando cubiertas.

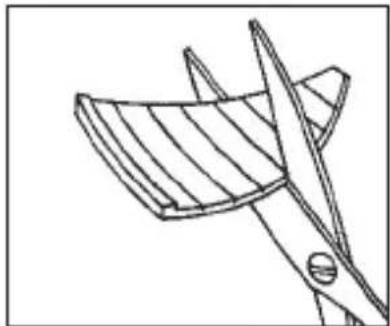

Las cubiertas pueden separarse o cortarse con una tijera vertical u horizontalmente a lo largo de las divisiones prerra-nuradas. A continuación pueden acoplarse en la hen-didura superior del centro de la lente. Finalmente, al colocar la cubierta decorativa quedan fijadas las cubiertas.

(Véase más abajo: Ejemplos para reducir el ángulo de detección y el alcance.)

w5 12 m

11. Ejemplos

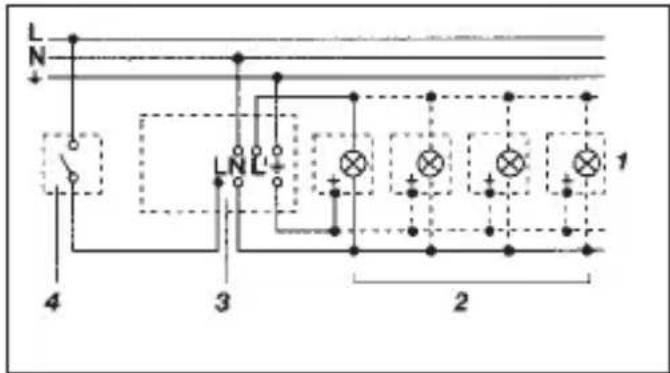

12. Ejemplos de conexión

1. Conexión mediante un interruptor en serie para funcionamiento manual y automático

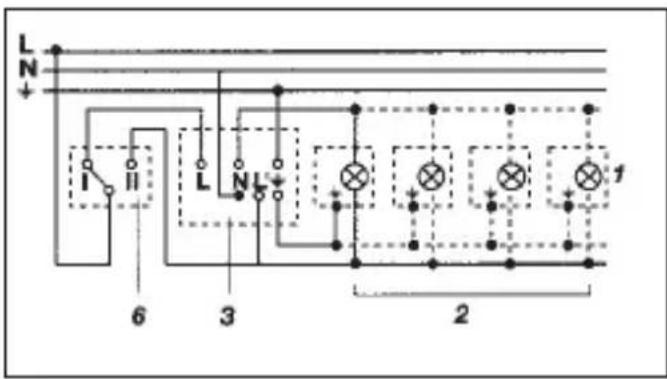

1. Conexión mediante un interruptor selector para funcionamiento con alumbrado permanente y automático

Posición I: Funcionamiento automático Posición II: Funcionamiento manual para alumbrado permanente Atención: El sistema no puede desconectarse; sólo puede elegirse entre la posición I y la II.

1) p. ej. 1 - 4 bombillas de 100 W
2) Consumidor, alumbrado máx. 1.000 W (véase Datos técnicos)
3) Bornes de conexión del IS 180-2
4) Interruptor en el interior de la casa
5) Interruptor en serie en el interior de la casa, manual, automático
6) Interruptor selector en el interior de la casa, automático, alumbrado permanente

13. Funcionamiento / Cuidados

El sensor infrarrojo sirve para encender la luz automáticamente. No es apto para alarmas antirrobo especiales debido a que carece de la seguridad antisabotaje prescrita para las mismas. Las condiciones

meteorológicas pueden afectar al funcionamiento del detector de movimientos. Fuertes ráfagas de viento, la nieve, la lluvia y el granizo pueden provocar una activación, al no ser posible distinguirse entre cambios

de temperatura repentinos y fuentes térmicas. La lente de detección puede limpiarse con un paño húmedo (sin detergente) cuando esté sucia.

1. Fallos de funcionamiento

Fallo	Causa Solución
IS 180-2sin tensión	■ fusible defectuoso,interruptor en OFF■ cortocircuito■ interruptor en OFF	■ cambiar fusible, ponerinterruptor en ON,comprobar la línea dealimentación con uncomprobador de tensión■ comprobar conexiones■ poner interruptor en ON
IS 180-2no se enciende	■ en funcionamiento a la luz del día, regulacióncrepuscular ajustada para funcionamiento nocturno■ bombilla defectuosa■ interruptor en OFF■ fusible defectuoso■ campo de detección sinajuste selectivo	■ volver a ajustar■ cambiar bombilla■ poner interruptor en ON■ cambiar fusible y dado elcaso comprobar conexión■ volver a ajustar
IS 180-2no se apaga	■ movimiento permanente enel campo de detección■ lámpara conectada se hallaen el campo de deteccióny se enciende de nuevodebido a un cambio detemperatura■ interruptor en serie delinterior de la casa sehalla en funcionamentopermanente■ Wifi posicionado muy cercadel sensor	■ controlar campo de detec-ción y dado el caso ajustarde nuevo o bien cubrirpartes del sensor■ reajustar campo dedetección o bien cubrirpartes del sensor■ cambiar interruptor enserie a funcionamientoautomático■ Aumentar distancia entre elwifi y el sensor
IS 180-2 se enciendey apaga continuamente	■ lámpara conectada se hallaen el campo de detección■ animales en movimiento enel campo de detección■ fuente de calor (p. ej.campana extractora) enel campo de detección	■ reajustar campo de detec-ción o bien cubrir partes delsensor, aumentar distancia■ reajustar campo de detec-ción o bien cubrir partes delsensor■ reajustar campo dedetección o bien cubrirpartes del sensor
IS 180-2 se enciendeinopportunamente	■ el viento mueve árboles ymatorrales en el campo dedetección■ detección de automóvilesen la calle■ cambio de temperaturarepentino debido a lascondiciones atmosféricas(viento, lluvia, nieve) o aventiladores o ventanasabiertas	■ ocultar zonas con cubiertas■ ocultar zonas con cubiertas■ modificar campo de detec-ción, cambiar lugar demontaje

15. Eliminación

Aparatos eléctricos y embalajes han de someterse a un reciclamiento respetuoso con el medio ambiente.

¡No eche los aparatos eléctricos a la basura doméstica!

Solo para países de la UE: Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos

a un reciclamiento respetuoso con el medio ambiente.

16. Garantía de funcionamiento

Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar.

Steinel garantiza el perfecto estado y funcionamiento. El período de garantía es de 36 meses comenzando el día de la venta al consumidor. Reparamos defectos de material o de fabricación, la garantía se aplicará a base de la reparación o el cambio de piezas defectuosas, según nuestro criterio.

La prestación de garantía queda anulada para daños producidos en piezas de desgaste y daños y defectos originados por uso o mantenimiento inadecuados. Quedan excluidos de la garantía los daños consecuenciales causados en objetos ajenos.

La garantía solo será efectiva enviando el aparato no deshecho, con una breve

descripción del fallo, tíquet de caja o factura (con fecha de compra y sello del comercio), bien empaquetado, al correspondiente centro de servicio.

Servicio de reparación: una vez transcurrido el período de garantía o en caso de defectos sin derecho de garantía, consulte su centro de servicio más próximo para averiguar una posible reparación.

PT

Estimado cliente

Alcance do sensor: Ajuste básico 1: máx. 5 m

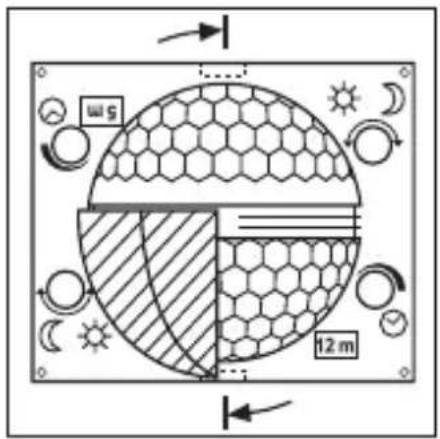

8. Ajustes básicos do alcance
