MANUALE UTENTE IS 180 STEINEL

IT .... 44 Seguire attentamente le istruzioni!

La ringraziamo cordialmente per la fiducia che ha dimostrato di avere nei nostri confronti acquistando un sensore a raggi infrarossi STEINEL. Lei ha scelto un prodotto pregiato di alta qualità che è stato costruito, provato ed imballato con la

massima scrupolosità. La preghiamo di procedere all'installazione solo dopo aver letto attentamente le presenti istruzioni di montaggio. Solo un'installazione ed una messa in esercizio adeguate ed effettuate a regola d'arte garantiscono infatti un funzionamento

duraturo, affidabile e privo di guasti.

Le auguriamo di essere pienamente soddisfatto del Suo nuovo sensore a raggi infrarossi.

1. Descrizione apparecchio

1 Vite di sicurezza
2 Copertura decorativa
3 Lente (asportabile e girevole, per l'impostazione base del raggio di azione ad un massimo di 5 m o di 12 m)

4 Regolazione di luce crepuscolare 2–2.000 lux
5 Regolazione del tempo 5 sec. -15 min.

6 Linguetta d'innesto (carcassa apribile per il montaggio e per l'allacciamento alla rete)

2. Dati tecnici

Dimensioni (l × a × p): 120 × 76 × 56 mm

Potenza: Carico lampadine incandescenti / lampade alogene	1.000 W
Lampade fluorescenti ballast elettronico	1.000 W
Lampade fluorescenti non compensato	500 VA
Lampade fluorescenti collegamento in serie	900 VA
Lampade fluorescenti con compensazione in parallelo	500 VA
Lampade alogene a basso voltaggio	1.000 VA
LED < 2 W	100 W
2 W < LED < 8 W	175 W
LED > 8 W	350 W
Carico capacitivo	132 μF

Allacciamento alla rete: 230–240 V, 50 Hz

Angolo di rilevamento: 180° orizzontale, 90° verticale

Raggio di azione del sensore: Impostazione base 1: max.5 m Impostazione base 2: max.12 m (impostazione effettuata dal costruttore) + regolazione micrometrica mediante calotte di copertura 1–12 m

Regolazione tempo: 5 sec. - 15 min. (regolazione effettuata dal costruttore: 5 sec.)

Regolazione crepuscolo: 2–2.000 lux (impostazione effettuata dal costruttore: 2.000 lux)

Classe di protezione: IP 54

Intervallo di temperatura: da -20 a +50 °C

3. Il principio

L' IS 180-2 è equipaggiato con due pirosensori a 120° i quali rilevano l'invisibile radiazione termica emanata da corpi in movimento (uomini, animali, ecc.). Questa radiazione termica in tal modo percepita viene trasformata elettronicamente e ciò provoca l'accensione di un'utenza collegata (ad esempio

una lampada). In presenza di ostacoli come per es. muri o vetri la radiazione termica non viene riconosciuta, l'utenza pertanto non si accende. Con l'ausilio dei due pirosensori viene raggiunto con un angolo di apertura di 90° un angolo di rilevazione di 180°. La lente è asportabile e girevole.

Ciò rende possibili due impostazioni base del raggio di azione: max. 5 m o max. 12 m. Grazie ai supporti per montaggio a parete forniti in dotazione il sensore a raggi infrarossi può venire montato senza problemi sia su angoli interni sia su angoli esterni.

IT

180° 12m

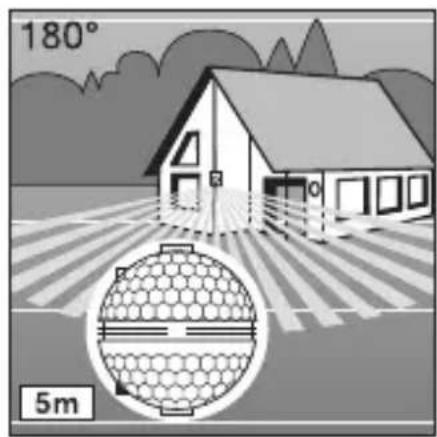

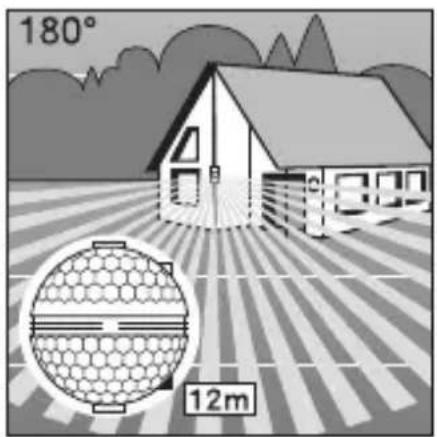

Raggio d'azione max. 12 m Raggio d'azione max. 5 m

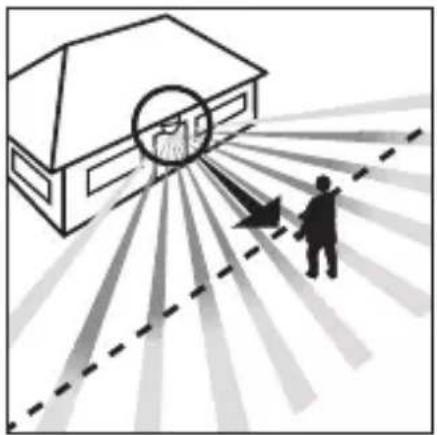

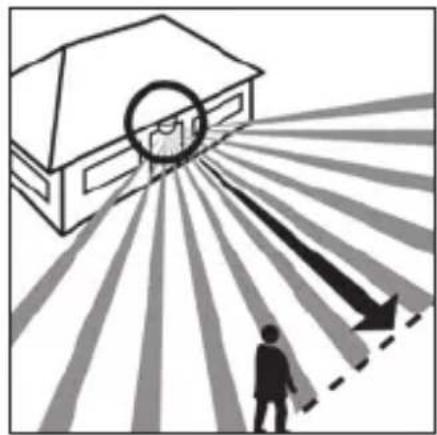

Direzione di percorso: frontale

Direzione di percorso: laterale

Importante: la più sicura rile- vazione di movimento si ottie- ne quando l'apparechio viene montato lateralmente rispetto alla direzione di percorso e non siano presenti ostacoli (come per es. alberi, muri, ecc.) che possano impedire la vista al sensore.

4. Avvertenze sulla sicurezza

■ Prima di effettuare qualsiasi lavoro sul segnalatore di movimento interrompere l'alimentazione di corrente elettrica!
■ Per il montaggio il conduttore elettrico che verrà allacciato deve essere privo di tensione. Pertanto per prima cosa staccare la corrente ed accertarsi per mezzo di un indicatore

di tensione dell'effettiva assenza di tensione.

■ L'installazione del sensore costituisce un intervento sulla tensione di rete. Essa deve quindi venire effettuata a regola d'arte in conformità alle prescrizioni d'installazione e alle condizioni di allacciamento presenti comunemente in commercio.

• Ricordate che il sensore deve venire assicurato con un interruttore di potenza automatico a 10 A. La linea di alimentazione collegata alla rete può avere un diametro massimo di 10 mm.
  ■ La regolazione del tempo e della luce crepuscolare può essere eseguita solo con la lente montata.

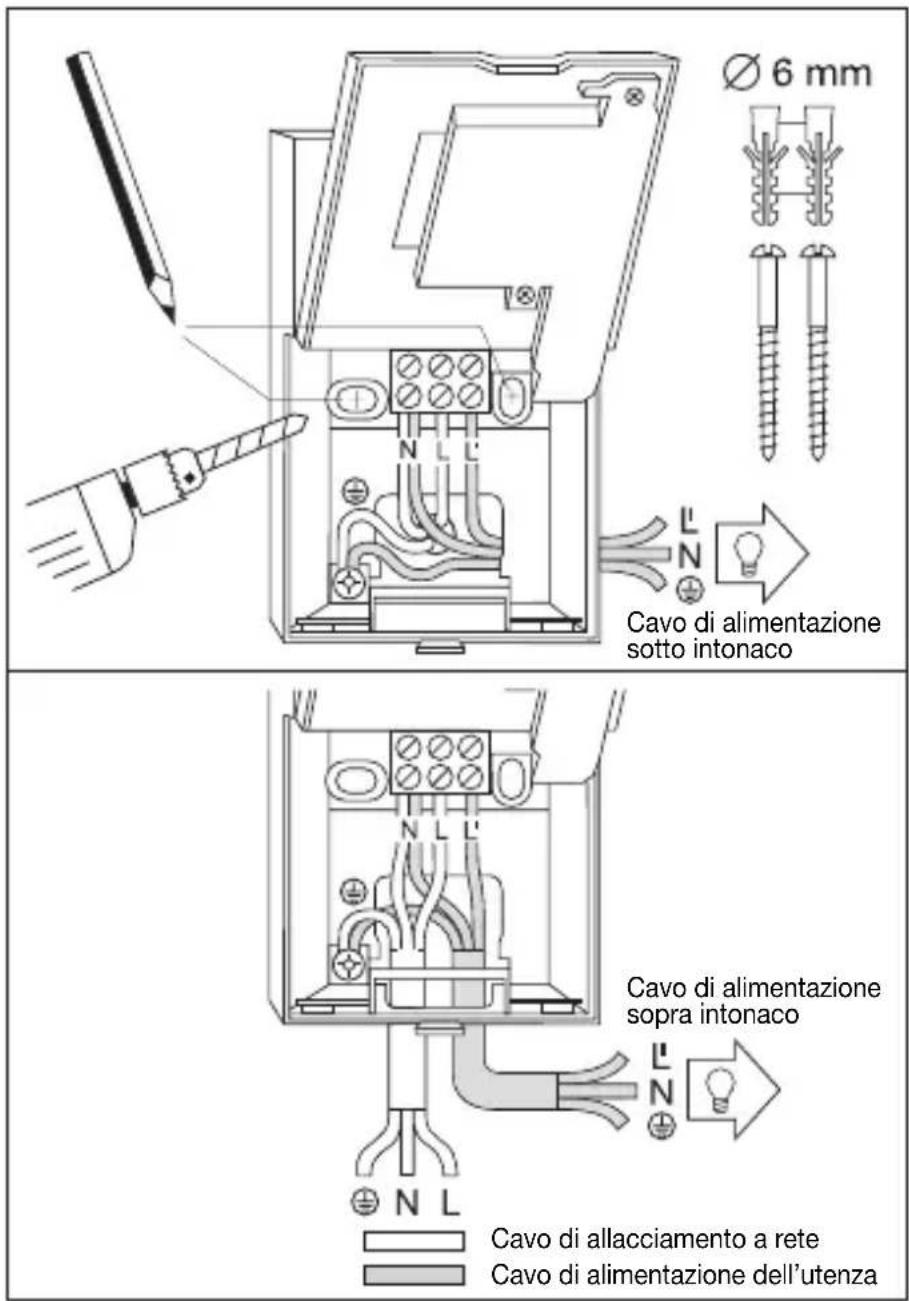

5. Installazione / Montaggio a parete

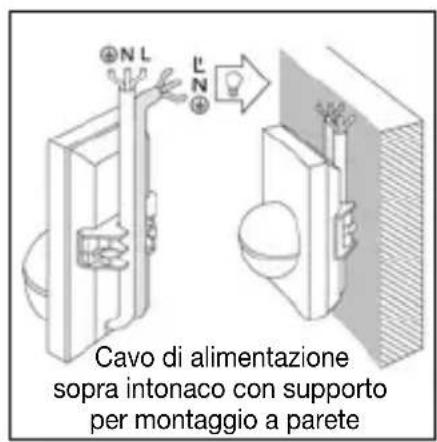

Cavo di alimentazione sopra intonaco con supporto per montaggio a parete

Nota: per il montaggio a parete è possibile utilizzare anche una staffa angolare interna. In questo modo, i cavi possono essere fatti passare comodamente dall'alto dietro il dispositivo e attraverso l'apertura del passacavo montato in superficie.

Il luogo di montaggio dovrebbe essere lontano almeno 50 cm da una lampada, poichè la radiazione termica di quest'ultima può condurre ad interventi a sproposito del sensore. Ai fini di poter raggiungere i due raggi di azione indicati di 5 m e di 12 m si consiglia un'altezza di montaggio di ca. 2 m.

Fasi di montaggio:

1. Sfilare la copertura decorativa 2, 2. sganciare la linguetta 6 e aprire la parte inferiore della carcassa, 3. segnare i punti dove si devono praticare i fori, 4. effettuare i fori, inserire i tasselli (∅ 6 mm), 5. rompere la parete per introdurre il cavo per la linea di alimentazione sopra intonaco o sotto intonaco a seconda delle necessità.
2. far passare il cavo dell'al-lacciamento alla rete e all'utenza ed effettuare il collegamento. In caso di cavo di alimentazione sopra intonaco, utilizzare dei tamponi di tenuta.

a) Allacciamento della linea di alimentazione dalla rete

La linea di alimentazione dalla rete consiste in un cavo a 2 o 3 fili:

L = fase

N = filo neutro

PE = conduttore di terra (💡) In caso di dubbio è necessario identificare i cavi con un indicatore di tensione; dopo di ciò togliere nuovamente la tensione. fase (L) e filo neutro (N) vengono collegati in base alla disposizione dei morsetti. Il conduttore di terra viene allacciato al contatto di terra (💡). Nella linea di alimentazione dalla rete può ovviamente essere montato un interruttore di rete per l'accensione e lo spegnimento. In alternativa il sensore può venire attivato manualmente per il tempo impostato mediante un tasto di apertura nella linea di alimentazione dalla rete.

b) Allacciamento della linea di alimentazione all'utenza Anche la linea di alimentazione della lampada consiste in un cavo a 2 o 3 fili. Il conduttore che porta corrente alla lampada viene montato nel morsetto contrassegnato con L. Il filo neutro viene collegato al morsetto contrassegnato con N assieme al

filo neutro della linea di alimentazione dalla rete. Il conduttore di terra viene applicato al contatto di terra (€)

1. Avvitare e richiudere la carcassa.

2. Applicare la lente (raggio di azione a scelta max. 5 m o 12 m) vedere il capitolo relativo alla regolazione del raggio di azione.

3. Effettuare la regolazione del tempo 5 e della luce crepuscolare 4 (vedere il capitolo Funzioni).

4. Applicare la copertura decorativa 2 ed assicurare con la vite di sicurezza 1 contro lo sfilamento involontario o non autorizzato.

Importante: uno scambio nell'allacciamento dei fili può danneggiare l'apparecchio.

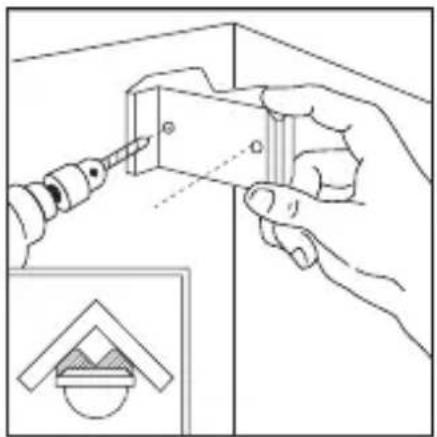

6. Montaggio del supporto per parete angolare

Con le staffe da parete angolari, l'IS 180-2 può essere co-modamente montato su angoli interni ed esterni. Utilizzare la staffa da parete angolare come dima di foratura quando si eseguono i fori. In questo modo si posiziona il foro ad angolo retto e la staffa angolare a parete può essere montata senza problemi.

Le staffe angolari da parete sono disponibili separatamente: 4007841085131 nero 4007841085148 bianco

7. Funzioni

Dopo aver completato l'allacciamento alla rete, aver chiuso la carcassa e aver applicato la lente potrete mettere in

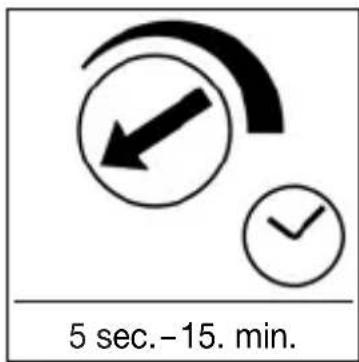

5 sec.-15. min.

funzione l'impianto. Dietro la copertura decorativa 2 sono nascoste due possibilità di regolazione.

Ritardo di disinserimento (Impostazione del tempo)

Il tempo per cui si desidera che la lampada rimanga illuminata può essere impostato con regolazione continua tra ca. 5 sec. e un massimo di 15 min. Vite di regolazione all'estrema sinistra significa tempo minimo, ca. 5 sec.

Importante: la regolazione del tempo e della luce crepuscolare deve essere effettuata solo con la lente montata.

Vite di regolazione all'estrema destra significa durata massima, ca. 15 min. Per la regolazione del campo di rilevamento e per il test di funzionamento consigliamo di impostare il tempo minimo.

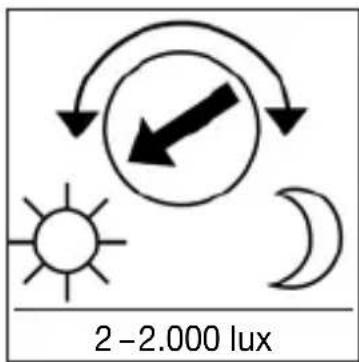

2 - 2.000 lux

Regolazione di luce crepuscolare (Soglia di reazione)

La soglia di reazione del sen- sore desiderata può essere impostata con regolazione continua tra ca. 2 lux ed un massimo di 2.000 lux. Vite di regolazione all'estrema sinistra significa funzionamento con

luce diurna ca. 2.000 lux. Vite di regolazione all'estrema destra significa funzionamento con luce crepuscolare ca. 2 lux. Per la regolazione del campo di rilevamento e per il test di funzionamento con luce diurna la vite di regolazione deve trovarsi all'estrema sinistra.

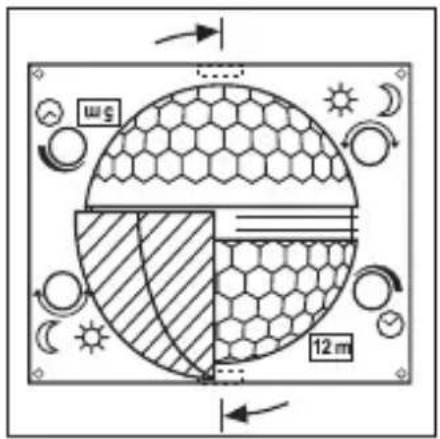

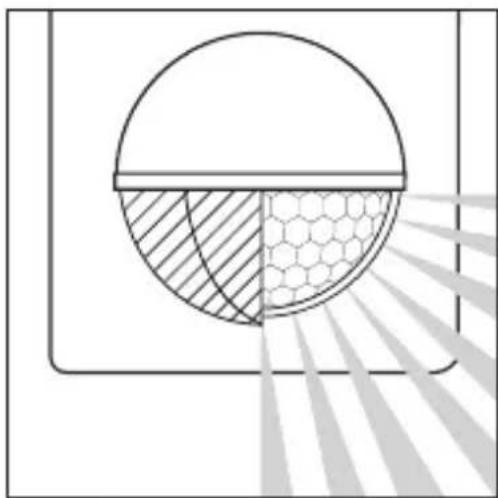

8. Impostazioni base del raggio di azione

ws 12 m

La lente dell' IS 180-2 è suddivisa in due campi di rilevamento. Con una metà viene raggiunto un raggio di azione di max. 5 m, con l'altra metà un raggio di azione di max. 12 m (con un'altezza di montaggio di ca. 2 m).

Dopo aver applicato la lente (inserite e fissate la lente nell'apposita guida) potrete leggere in basso a destra il

raggio d'azione massimo scelto di 12 m o 5 m. La lente può venire sbloccata e prelevata lateralmente dal suo alloggiamento con un cacciavite e venire nuovamente applicata in base al raggio di azione desiderato.

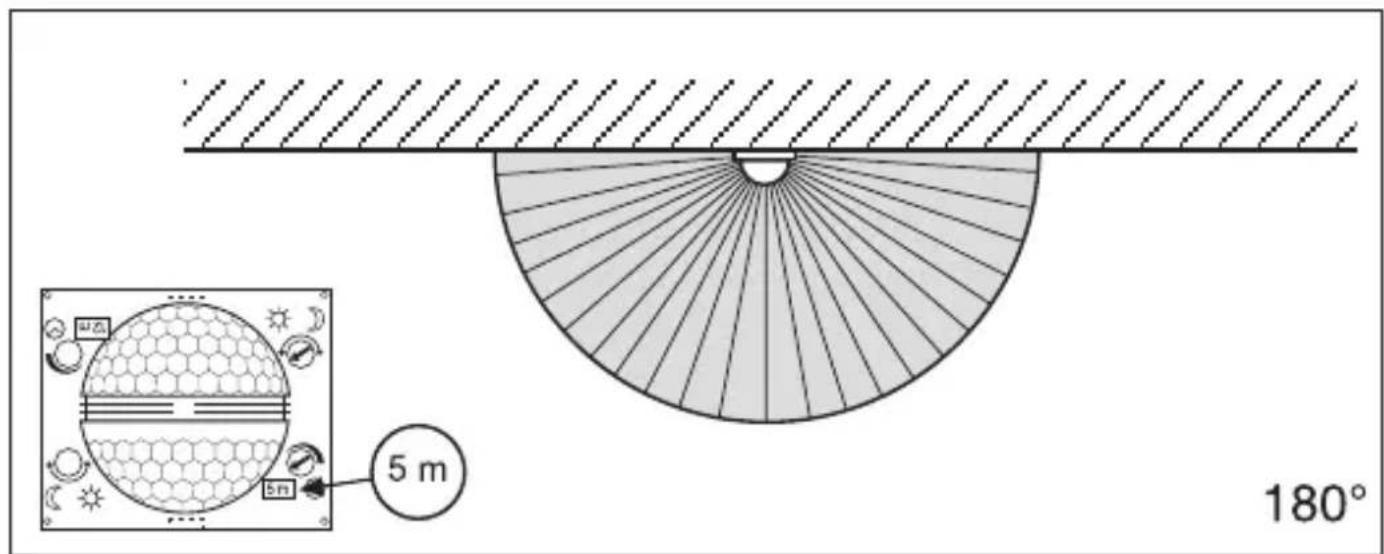

9. Esempi

5 m 180°

12 m 180°

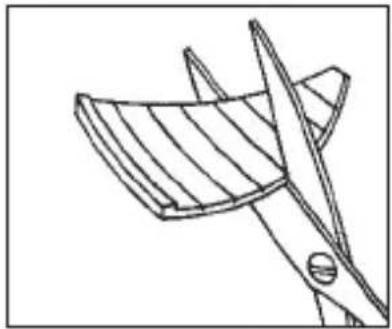

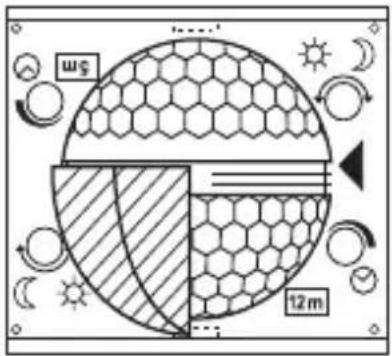

10. Regolazione micrometrica individuale con schermature

Per escludere o per sorvegliare in modo mirato ulteriori aree, come per es. marciapiedi o terreni adiacenti, è possibile regolare precisamente il campo di rilevamento applicando calotte di copertura.

Le calotte di copertura possono venire separate lungo le suddivisioni predisposte con scanalature in verticale e in orizzontale o venire tagliate con una forbice. Esse possono poi venire appese all'incavo superiore al centro della lente.

Con l'applicazione della copertura decorativa esse vengono infine fissate.

(Vedere sotto: esempi per la riduzione dell'angolo di rilevamento e del raggio di azione.)

ws 12 m

11. Esempi

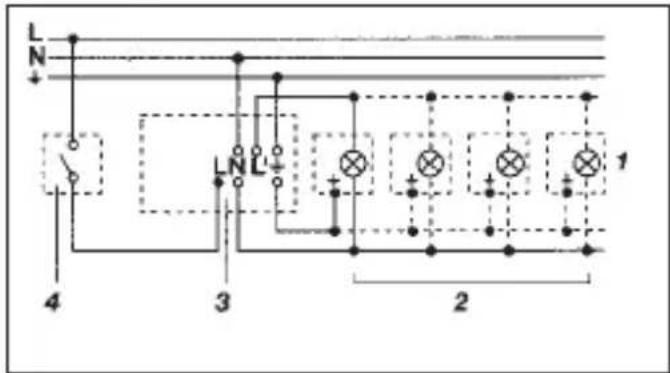

12. Esempi di allacciamento

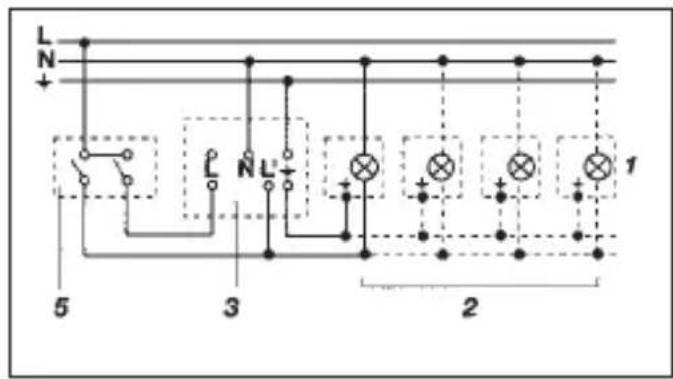

1. Lampada senza filo neutro 2. Lampada con presenza di filo neutro

3. Allacciamento mediante interruttore in serie per funzionamento manuale e automatico

L + 6 3 2 1

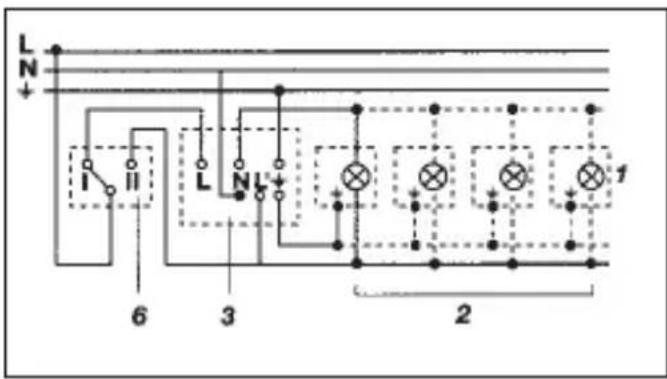

4. Allacciamento mediante deviatore per funzionamento con illuminazione continua e in automatico

Posizione I: funzionamento automatico Posizione II: funzionamento manuale, illuminazione continua Attenzione: non è possibile lo spegnimento dell'impianto bensì solo la commutazione del funzionamento tra Posizione I e Posizione II.

1) Per es. 1 - 4 × 100 W Lampade a incandescenza
2) Utenza, illuminazione max. 1.000 W (vedere "Dati tecnici")
3) Morsetti di allacciamento dell'IS 180-2
4) Interruttore all'interno della casa
5) Interruttore in serie all'interno della casa, funzionamento manuale, funzionamento automatico
6) Deviatore all'interno della casa, funzionamento in automatico, illuminazione continua

13. Funzionamento / Cura

Il sensore a raggi infrarossi è stato studiato per la commutazione automatica della luce. L'apparecchio non è adatto all'applicazione in impianti di allarme speciali (antifurto), in quanto non dispone della sicurezza contro il sabotaggio prescritta per tali tipi di impianto.

Le condizioni atmosferiche possono influenzare il funzionamento del segnalatore di movimento. In caso di forti raffiche di vento, neve, pioggia o grandine si può verificare un intervento a sproposito, in quanto l'apparecchio non può riconoscere che gli improvvisi

sbalzi di temperatura provocati da tali fenomeni non provengo-no da fonti di calore che esso ha il compito di rilevare. In caso la lente di rilevamento fosse imbrattata, pulitela con un panno umido (senza utilizzare detergenti).

14. Disturbi di funzionamento

Disturbo Causa Rimedi

Il sensore IS 180-2è privo di tensione	■ fusibile difettoso,accensione non effettuata■ corto circuito■ interruttore principale su OFF	■ nuovo fusibile, accendete l'interruttore di rete, controllate la linea con un indicatore di tensione■ controllate gli allacciamenti■ accendete l'apparecchio	IT
Il sensore IS 180-2non si accende	■ in funzionamento diurno,nella regolazione di luce crepuscolare l'apparecchioé stato impostato su funzionamento notturno■ difetto di lampadina ad incandescenza■ interruttore principale su OFF■ difetto di fusibile■ campo di rilevamento non impostato con direzione giusta	■ eseguite una nuova impostazione■ cambiate lampadina ad incandescenza■ accendete l'apparecchio■ cambiate fusibile, eventualmente controllate l'allaccia-mento■ regolate di nuovo
Il sensore IS 180-2non si spegne	■ movimento continuo sul campo di rilevamento■ la lampada collegata è situata all'interno del campo di rilevamento e provoca una nuova accensione ad ogni cambiamento della temperatura■ l'interruttore in serie all'interno della casa è imposta-to su funzionamento continuo■ Dispositivo WiFi posizionato molto vicino al sensore	■ controllate il campo e se necessario effettuate una nuova regolazione o appli-cate una copertura■ cambiate ossia coprire il campo■ impostate l'interruttore in serie su funzionamento in automatico■ Aumentare la distanza tra dispositivo WiFi e sensore
Il sensore IS 180-2si spegne e si accende in continuazione	■ la lampada collegata si trova all'interno del campo di rilevamento■ presenza di animali in movimento nel campo di rilevamento■ presenza di una fonte di calore (per es. un aspiratore) nel campo di rilevamento	■ adattate o coprite il campo,aumentate la distanza■ adattate o coprite il campo■ adattate o coprite il campo

Disturbo Causa Rimedi

Il sensore IS 180-2 si accende a sproposito

■ il vento muove alberi e cespugli nel campo di rilevamento
■ il sensore rileva il movimento di automobili che passano sulla strada
■ improvviso sbalzo di temperatura a causa del cambiamento delle condizioni atmosferiche (vento, pioggia, neve) o presenza di aria di scarico proveniente da ventilatori o finestre aperte

■ delimitate i campi con calotte di copertura
■ delimitate i campi con calotte di copertura
■ modificate il campo o montate il sensore in altro luogo

15. Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati agli appositi centri di raccolta e smaltimento.

Non gettare gli appa-recchi elettrici nei rifiuti domestici!

Solo per paesi UE:

Conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri

rifiuti e consegnati a un centro di riciclaggio riconosciuto.

16. Garanzia del produttore

Garanzia del produttore STEINEL GmbH, Diesel- straße 80-84, DE-33442 Herzebrock-Clarholz, Germania

Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per questo motivo siamo lieti in qualità di produttore di conceder. Le come cliente finale una garanzia ai sensi delle condizioni qui di seguito indicate:

La garanzia compren- de l'assenza di vizi che è dimostrabile essere riconducibili a un difetto di materiale o un errore di produzione e che ci vengono segnalati imme- diatamente dopo essere stati riscontrati ed entro il periodo di garanzia. La garanzia vale per tutti i prodotti STEINEL che ven-

gono acquistati e utilizzati in Italia, a esclusione dei prodotti STEINEL Professional.

Lei può scegliere di ricorrere alla garanzia chiedendo la riparazione gratuita, la sostituzione gratuita (all'occorrenza con un modello successivo equivalente o di migliore qualità) o l'emissione di una nota di credito.

Il periodo di garanzia per il prodotto STEINEL da Lei acquistato è di 3 anni (nel caso di prodotti della serie home 5 anni) a partire dalla data di acquisto del prodotto.

Noi assumiamo i costi di trasporto ma non i rischi legati al trasporto della merce che ci viene restituita.

Diritti per vizi previsti dalla legge, gratuità

Le prestazioni qui descritte valgono in aggiunta ai diritti alla garanzia previsti dalla legge – incluse le disposizioni speciali per la tutela dei consumatori – e non li limitano né li sostituiscono. La rivendicazione dei Suoi diritti previsti dalla legge in caso di vizi è gratuita.

Esclusioni dalla garanzia Sono espressamente escluse dalla presente garanzia tutte le lampadine sostituibili.

La garanzia è inoltre esclusa nei seguenti casi:

- in caso di logorio di parti del prodotto dovuto all'uso o ad altra ragione naturale o in caso di vizi del prodotto STEINEL che sono da ricondurre a logorio dovuto all'uso o ad altra ragione

16. Garanzia del produttore

naturale,

- in caso di uso non adeguato allo scopo od al prodotto o in caso di man- cato rispetto delle istruzioni per l'uso,

- in caso venissero effettuate autonomamente modifiche o atre trasformazioni sul prodotto o in caso di vizi che sono da ricondurre all'impiego di accessori, - complementi o pezzi di ricambio non originali STEINEL,

- in caso di lavori di manutenzione e cura dei prodotti effettuati in modo non conforme alle istruzioni per l'uso,

- in caso di annessione o installazione non conforme alle prescrizioni per l'installazione fornite da STEINEL,

- in caso di danni o perdite avvenuti durante il trasporto.

Applicazione del diritto tedesco

Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG).

Rivendicazione

Se ha intenzione di ricorrere alla garanzia, La si prega di trasmettere il Suo prodotto completo e unito allo scontrino d'acquisto o alla fattura indicante la data dell'acquisto e la denominazione del prodotto al Suo rivenditore o direttamente a noi: STEINEL Italia Srl, Via del lavoro 18, 21012 Cassano Magnago, Italia (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Le consigliamo pertanto di conservare scrupolosamente lo scontrino d'acquisto o la fattura fino alla scadenza del periodo di garanzia.
