1. Seadme kirjeldus

1 Lukustuskruvi
2 Disainsirm
3 Lääts (mahavõetav ja pööratav tööraadiuse põhiseadistuse max 5 m või 12 m valimiseks)

4 Hämaruse seadmine 2–2.000 lx
5 Aja seadmine 5 sek–15 min

6 Lukustuskeel (korpus monteerimiseks ja vörku ühendamiseks lah- tipööratav)

2. Tehnilised andmed

Mõõtmed (K × L × S): 120 × 76 × 56 mm
Võimsus: Hõõg- / halogeenlampide koormus	1.000 W
Luminofoorlambid EVG	1.000 W
Kompenseerimata luminofoorlambid	500 VA
Jadakompensatsiooniga luminofoorlambid	900 VA
Paralleelkompensatsiooniga luminofoorlambid	500 VA
Madalpinge-halogeenlambid	1.000 VA
LED < 2 W	100 W
2 W < LED < 8 W	175 W
LED > 8 W	350 W
Mahtuvuslik koormus	132 μF
Võrguühendus: 230–240 V, 50 Hz
Tuvastusnurk: 180° horisontaalselt, 90° vertikaalselt
Sensori tööraadius: Põhiseadistus 1: max 5 mPõhiseadistus 2: max 12 m (tehaseseadistus)+ peenhäälestamine kattekestadega 1–12 m
Aja seadmine: 5 sek–15 min (tehaseseadistus: 5 sek)
Hämaruse seadmine: 2–2.000 lx (tehaseseadistus: 2.000 lx)
Kaitseliik: IP 54
Temperatuurivahemik: n-20 kuni +50 °C

3. Põhimõte

IS 180-2 on varustatud kahe 120° pürosensoriga, mis tuvastavad liikuvate kehade (inimesed, loomad jne) nähtamatut soojuskiirgust. Nii tuvastatud soojuskiirgus muundatakse elektrooniliselt ning külge ühendatud tarbija (nt valgusti) lülitatakse sisse.

Läbi takistuste nagu nt müü- ride või klaaside soojuskiir- gust ei tuvastata, seega ei järgne ka sisselülitust. Kahe pürosensori abil saavutatak- se 180° tuvastusnurk 90° avatusnurgaga. Lääts on äravõetav ja pööratav.

See võimaldab kahte tööraadiuse põhiseadistust max 5 m või 12 m. Kaasasolevate seinahoidikutega saab infrapunasensorit probleemideta sise- ja välisnurkadesse monteerida.

180° 12m

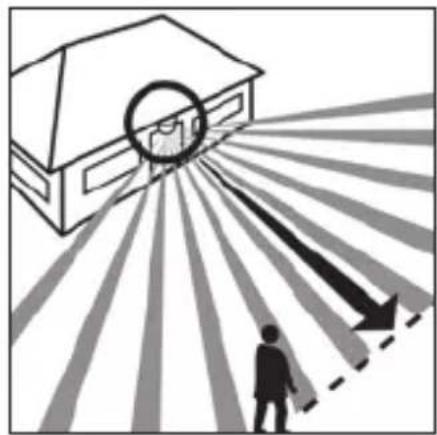

Kõndimise suund: frontaalne

Köndimise suund: külgmine

Tähtis: Liikumise usaldus-väärsseima tuvastamise saa-vutate siis, kui monteerite seadme köndimise suuna suhtes küljele ja takistused (nagu nt puud, müürid) ei takista sensori nähtavust.

4. Ohutusjuhised

■ Katkestage enne köiki töid liikumisanduri kallal pingetoide!
■ Monteerimisel peab olema külgeühendatav elektrijuhe pingevaba. Seepärast lülitage es-malt elektrivool välja ja kontrollige pingetestriga pingevabadust.

■ Sensori installatsiooni puhul on tegemist tööga vörgupingel. Tööd tuleb seetõttu teostada üld-kehtivate installatsioonie-eskirjade ja ühendamistingimuste kohaselt. (DE-VDE 0100, AT-ÖVE-EN 1, CH-SEV 1000).

■ Palun pidage silmas, et sensor tuleb kaitsta vähemalt 10 A juhtmekaitselülitiga. Vörgutoitejuhe tohib olla max 10 mm läbimõõduga.
■ Teostage aja- ja häma-ruseseadistust ainult monteeritud läätsega.

5. Installatsioon / seinamontaaž

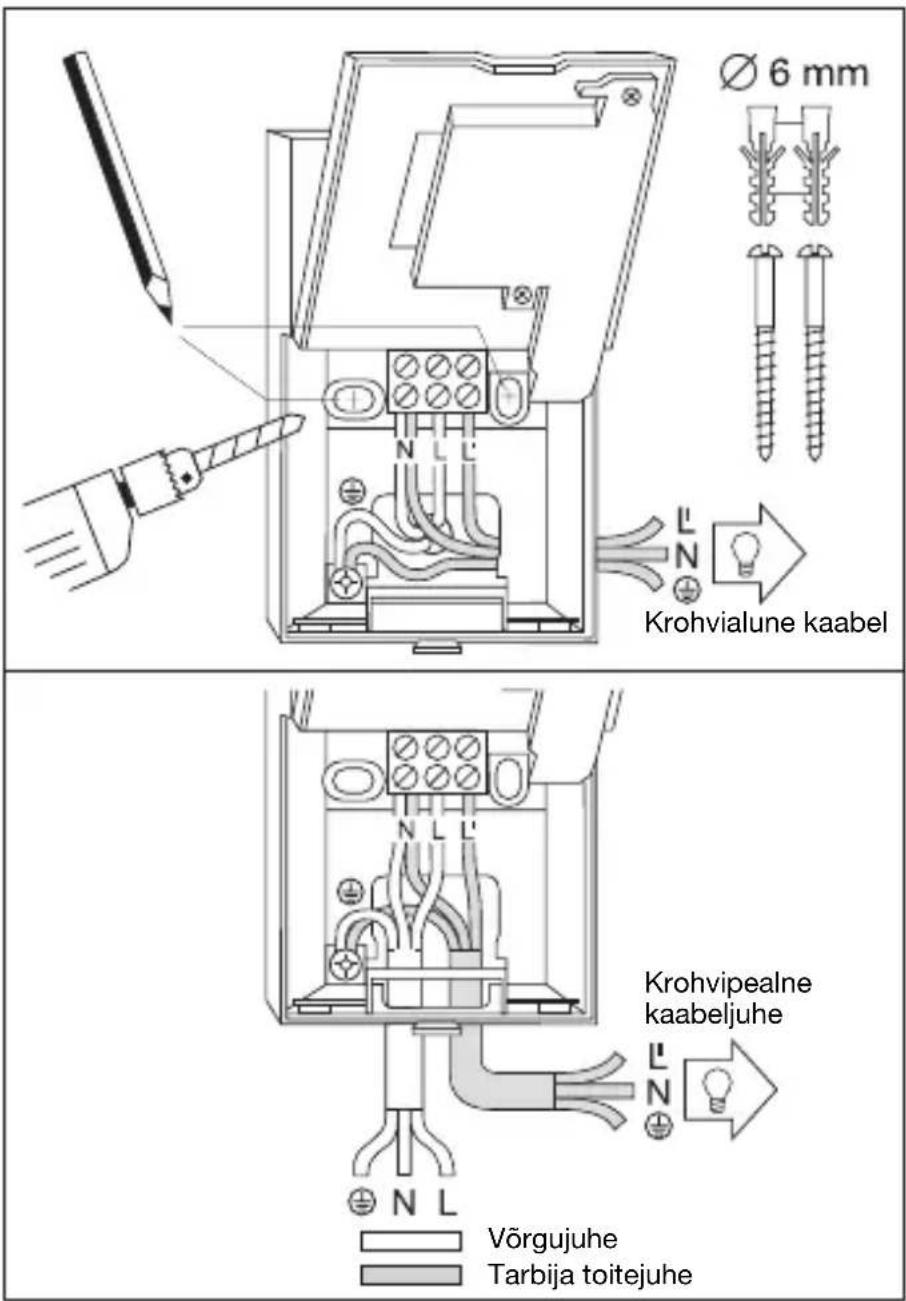

Ø 6 mm Krohvialune kaabel Krohvipealne kaabeljuhe Võrgujuhe Tarbija toitejuhe

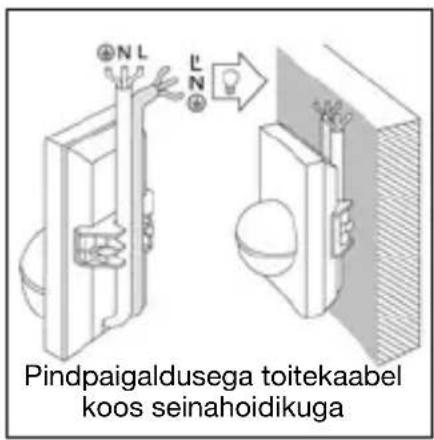

Pindpaigaldusega toitekaabel koos seinahoidikuga

Vihje: Seinakinnituseks võib kasutada ka seinanurga sisekinnitust. See võimaldab kaablid mugavalt ülevalt seadme tagant läbi pinna paigaldatud kaablisendi avause juhtida.

Montaažikoht tuleks valida teisest valgustist vähemalt 50 cm kaugusele, sest selle soojuskiirgus võib põhjustada sensori väärrakendumist. Antud 5 / 12 m tööraadiuste saavutamiseks peab olema montaažikõrgus u 2 m.

Montaažietapid:

1. Tõmmake disainsirm
   2 maha, 2. vabastage lukustuskeel 6 ja pöörake korpuse alumine pool lahti,
2. märkige puuravad,
3. puurige avad, sisestage tüüblid (∅ 6 mm),
4. vajadusel murdke seinast pindpaigaldus- või süvis-paigaldusjuhtme jaoks välja kaabli sisseviik.
5. Juhtige võrgu- ja tarbija toitekaabel läbi ning ühen-dage külge. Kasutage pind-paigaldusega toitekaablil tihenduskorki.

a) Võrgujuhtme ühenda- mine:

Võrgutoitejuhe koosneb 2-kuni 3-soonelisest kaablist:

L = faas

N = nulljuht

PE = kaitsejuht ( )

Kahtluse korral tuleb kaablid pingetestriga identifitseerida; seejärel lülitage taas pingevabaks. Faas (L) ja nulljuht (N) ühendatakse külge vastavalt klemmide kaetusele. Kaitsejuhe ühendage klemmi abil maandusklemmiga (

Võrgutoitejuhtmesse võib olla iseenesest mõisteta- valt monteeritud sisse- ja väljalülitamiseks võrgulüliti. Alternatiivselt saab sensori manuaalselt seadistatud ajaks võrgutoitejuhtmes asuva avaja-nupuga akti- veerida.

b) Tarbija toitejuhtme ühendus

Valgusti juurde viiv tarbija toitejuhe koosneb samuti 2- kuni 3-soonelisest kaablist. Valgusti voolu juhtiv juht monteeritakse L'-ga tähistatud klemmi külge. Nulljuht ühendatakse koos vörgutoitejuhtme nulljuhiga N-ga tähistatud klemmi

külge. Kaitsejuht paigaldata- takse maanduskontakti ( ) külge.

1. Kruvige korpus külge ja pange taas kinni.

2. Pange lääts peale (tööraadius valikuliselt max 5 m või 12 m), vt peatükki „Tööraadiuse seadmine“.

3. Teostage aja-5 ja hämaruseseadistus 4 (vt peatükki „Funktsioonid“).

4. Pange disainsirm 2 peale ja kindlustage lukustuskruviga 1 ebapädeva mahatömbamise vastu.

Tähtis: Uhenduste omavaheline äravahetamine vöib kahjustada seadet.

6. Nurga-seinahoidiku montaaž

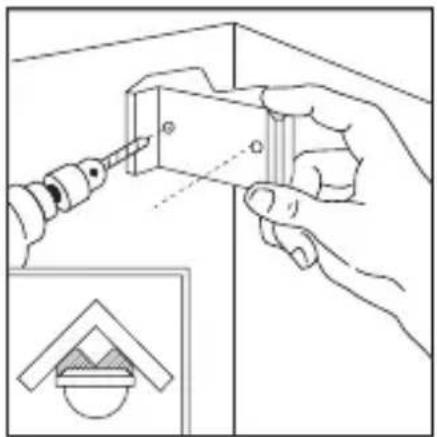

Nurga seinakinnitustega saab IS 180-2 mugavalt paigaldada nii sise- kui ka välisnurkadesse. Kasutage aukude puurimisel nurga seinakinnitust puurimismal- lina. Nii teete puuraugu õige nurga all ja nurga seinakin- nituse saab probleemideta paigaldada. Nurga seinakin- nitused on saadaval eraldi: 4007841085131 must 4007841085148 valge

7. Funktsioonid

Pärast vörguühenduse teostamist, korpuse sulgemist ja läätse pealepanemist saab seadme töösse

võtta. Disainsirmi 2 taga on peidus kaks seadistusvõimalust.

Tähtis: Aega ja hämarusni- vood vöib seadistada alles siis, kui lääts on kohale paigaldatud.

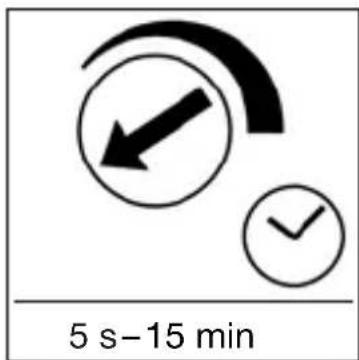

5 s-15 min

Väljalülitusviivitus (aja seadmine)

Lambi soovitud põlemiskes- tust saab sujuvalt vahemi- kus 5 sek kuni max 15 min seadistada. Vasakus lõppas- endis seadekruvi tähendab lühimat aega u 5 sek, paremas lõppasendis

seadekruvi tähendab pikimat aega u 15 min. Tuvastuspiirkonna seadmisel ja talitlustesti läbiviimisel soovitatakse seadistada lühim aeg.

Hämaruse seadmine (rakendumislävi)

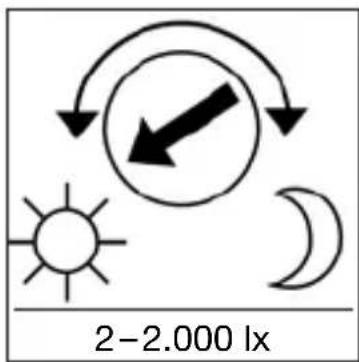

Sensoril soovitud raken- dumisläve saab u 2 lx kuni 2.000 lx vahemikus sujuvalt seadistada. Vasakus löppasendis seadekruvi tähendab päevavalgusrežii- mi u 2.000 lx.

Paremas lõppasendis seadekruvi tähendab hämarusrežiimi u 2 lx. Tuvastuspiirkonna seadmisel ja talitlustesti läbiviimisel peab olema seadekruvi vasakus lõppasendis.

8. Tööraadiuse põhiseaded

12 m

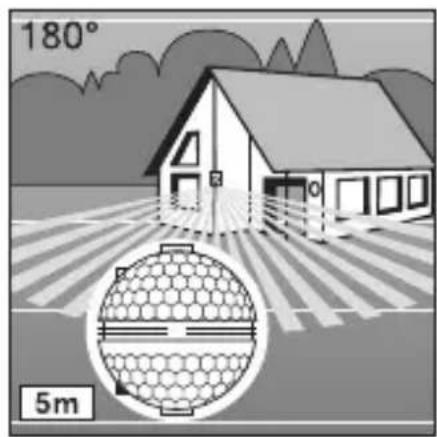

Lääts IS 180-2 on kaheks tuvastuspiirkonnaks jaotatud. Ühe poolega saavutatakse max 5 m tööraadius, teise poolega max 12 m tööraadius (u 2 m montaažikõrgusel). Pärast läätse pealepanemist (kiiluge lääts tugevasti ettenähtud juhikusse kinni) saab all paremal valitud max tööraadiuse 12 m või 5 m

maha lugeda. Läätse on võimalik kruvikeerajaga lukustusest vabastada ja vastavalt soovitud tööraadiusele uuesti peale panna.

9. Näited

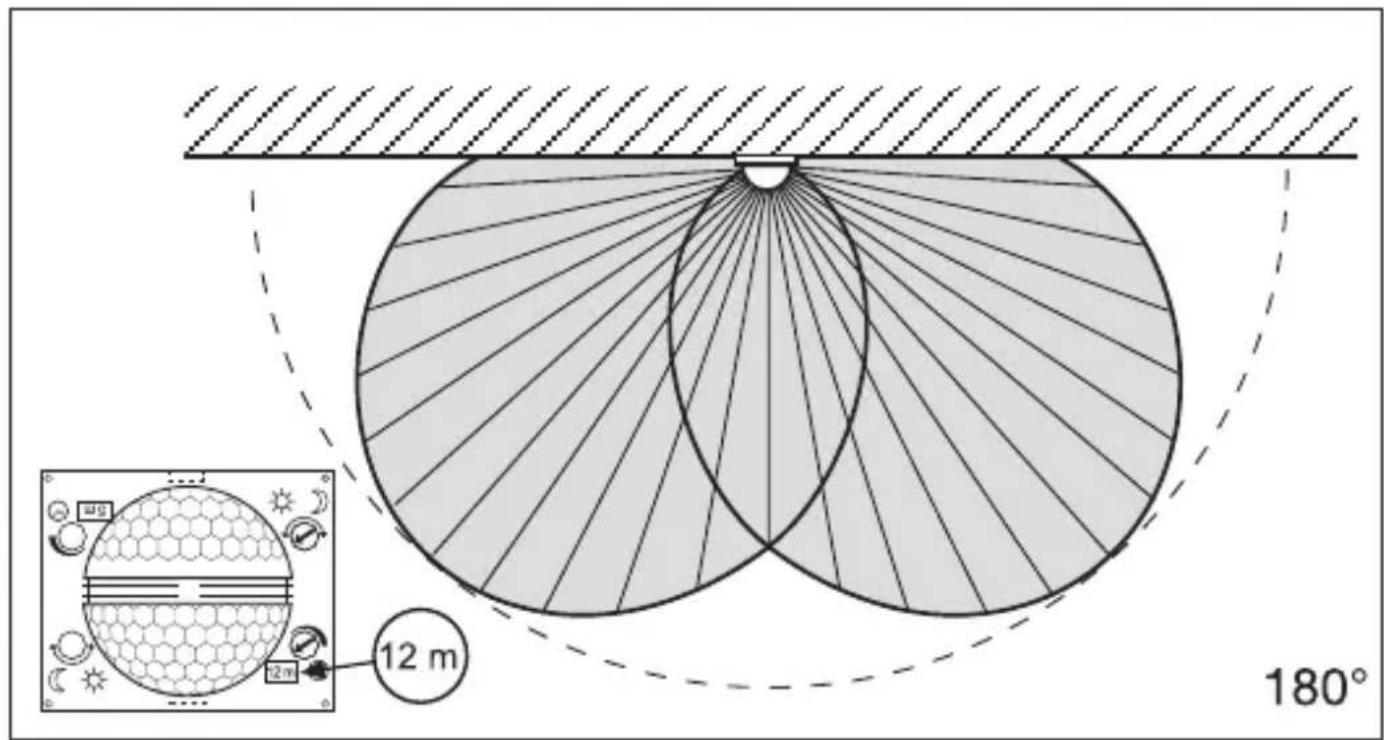

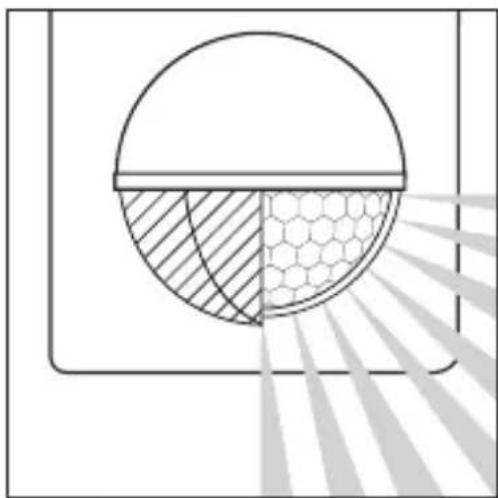

5 m 180°

12 m 180°

10. Individuaalne peenhäälestamine kattesirmidega

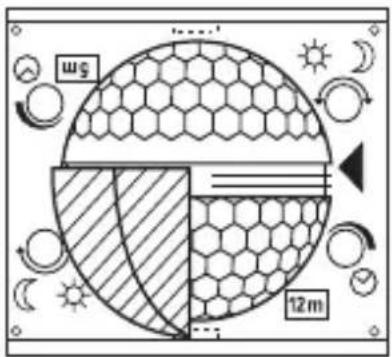

Täiendavate piirkondade nagu nt könniteede või naa- berkruntide piiritlemiseks või sihilikuks jälgimiseks on võimalik tuvastuspiirkonda kattekestade paigaldamisega täpselt seadistada.

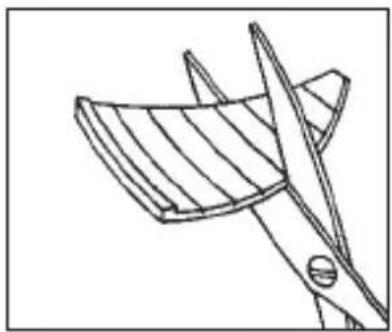

Kattekesti saab mööda eel- soonitud jaotisi vertikaalselt või horisontaalselt murda või kääridega lõigata. Need võib riputada ülemisse süvendisse läätse keskel.

Disainsirmi pealepanemise-ga nad lõpuks fikseeritakse.

(Vt allpool: Näited tuvastusnurga vähendamise ja tööraadiuse vähendamise kohta.)

ws 12 m

11. Näited

12. Ühendamise näited

1. Valgusti ilma nulljuhtmeta 2. Valgusti koos nulljuhtmega

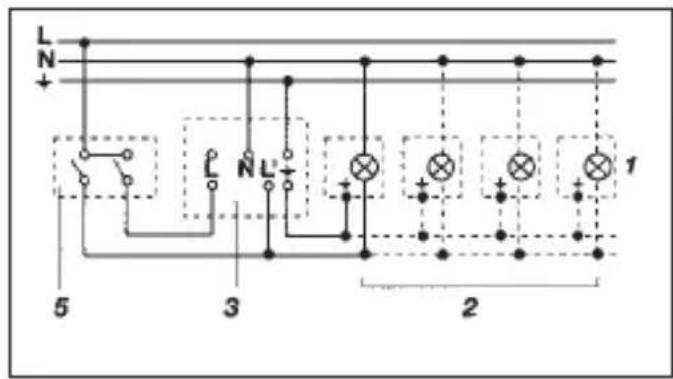

1. Ühendus jadalūliti kaudu käsi- või automaatrežiimi jaoks

L + 6 3 2 1

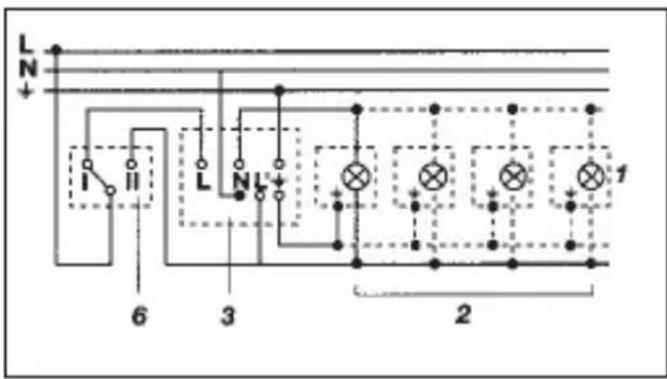

1. Ühendus veksellüliiti kaudu püsivalgustus- ja automaatrežiimi jaoks

Asend I: automaatrežiim Asend II: käsirežiim, püsivalgustus Tähelepanu: seadme väljalülitamine pole võimalik, üksnes valikrežiim asendi I ja asendi II vahel.

1) Nt 1–4 x 100 W hõõglambid
2) Tarbija, valgustus max 1.000 W (vt Tehnilised andmed)
3) IS 180-2 ühendusklemmid
4) Majasisene lüliti
5) Majasisene jadalūliti, käsitsi, automaatika
6) Majasisene veksellüliti, automaatika, püsivalgustus

13. Käitamine / hoolitsus

Infrapunasensor sobib valguse automaatseks lülitamiseks. Seade ei sobi kasutamiseks spetsiaalse- tes sissemurdmisvastastes alarmseadmetes, sest tal puudub selleks nõutav sabotaažikaitse.

Ilmastikutingimused võivad liikumisanduri talitlust mõjutada. Tugevate tuulepuhan-gute, lume, vihma ja rahe korral võib esineda ekslikke sisselülitumisi, sest äkiliste temperatuurimuutuste ja soojusallikate eristamine

pole võimalik. Tuvastusläätse võib puhastada määr-dumise korral niiske lapiga (ilma puhastusvahendita).

14. Talitlusrikked

Rike Põhjus Kõrvaldamine

IS 180-2 ilma pingeta	■ kaitse defektne, sisse lülitamata■ lühis■ võrgulüliti VÄLJAS	■ uus kaitse, lülitage võrgulüliti sisse, kontrollige juhet pingetestriga■ kontrollige ühendusi■ lülitage sisse
IS 180-2 ei lülitu sisse	■ päevarežiimi puhul hämaruseseadistus öörežiimil■ hõõglamp defektne■ võrgulüliti VÄLJAS■ kaitse defektne■ tuvastuspiirkond suunatult seadistamata	■ seadistage uuesti■ vahetage hõõglamp■ lülitage sisse■ uus kaitse, vajaduse korral kontrollige ühendust■ häälestage uuesti
IS 180-2 ei lülitu välja	■ pidev liikumine tuvastuspiirkonnas■ ülitatav valgusti paikneb tuvastuspiirkonnas ja lülitub temperatuurimuutuse tõttu uuesti■ majasisese jadalüliti tõttu kestevrežiim■ Wifi seade on sensorile väga lähedal	■ kontrollige piirkonda ja häälestage vajadusel uuesti või katke kinni■ muutke või katke piirkond kinni■ jadalüliti automaatikale■ Suurendage vahemaad wifi seadme ja sensori vahel
IS 180-2 lülitub pidevalt SISSE / VÄLJA	■ lülitatav valgusti paikneb tuvastuspiirkonnas■ loomad liiguvad tuvastuspiirkonnas■ soojusallikas (nt auruäratõmme) tuvastuspiirkonnas	■ seadke piirkond ümber või katke kinni, suurendage vahekaugust■ seadke piirkond ümber või katke kinni■ seadke piirkond ümber või katke kinni
IS 180-2 lülitub soovimatult sisse	■ tuul liigutab tuvastuspiirkonnas puid ja põõsaid■ seade registreerib autosid tänaval■ äkiline temperatuurimuu-tus ilmastiku tõttu (tuul, vihm, lumi) või ventilaato-ritest, avatud akendest pärit heitõhk	■ peitke piirkonnad kattesirmidega■ peitke piirkonnad kattesirmidega■ muutke piirkonda, muutke montaažikohta
