L 331 S - Liikumisandur STEINEL - Tasuta kasutusjuhend

Toote tüüp	LED-valgustiga liikumisandur
Mark	Steinel
Mudel	L 331 S
Mõõtmed (K × L × S)	270 × 253 × 124 mm
Kaal	Määramata
Toide	220-240 V, 50/60 Hz
Tarbitav võimsus	8,40 W
Valgusvoog	711 lm
Värvustemperatuur	3000 K (soe valge)
Tuvastusnurk	360° nurgaavaga 90°
Anduri ulatus	7 m (tangentsiaalne)
Viivitus	5 s - 15 min (reguleeritav)
Sisselülitustase	2 - 1000 lx (reguleeritav)
Programmid	P1 (standard), P2 (mugavus), P3 (säästlik mugavus), P4 (Nightmatic)
Märgutuli	10% võimsusest, saadaval P2 ja P3 korral
Sundtöö	Lülitatav 4 h
Kaitseaste	IP44
Kaitseklass	II
Ümbritsev temperatuur	-20 kuni +35 °C
Maksimaalne paigalduskõrgus	2,50 m
Hooldus ja puhastamine	Puhastada niiske lapiga (mitte pesuainetega)
Ohutus	Enne sekkumist katkestage toide; paigaldus vastavalt standardile NF C-15100
Varuosad ja parandatavus	LED ei ole vahetatav; parandused spetsialiseeritud töökojas
Tootjagarantii	5 aastat

Korduma kippuvad küsimused - L 331 S STEINEL

Kuidas reguleerida tuvastusala?

Kasutage kaasasolevaid pistikukatteid soovimatute läätse segmentide peitmiseks. Saate need ettenähtud lõigete järgi maha murda ja asetada läätsele. Nii vähendate ala, et vältida soovimatuid sisselülitumisi.

Millised on erinevad saadaolevad programmid?

Neli programmi: P1 (standard, pehme süüde ilma märgutulita), P2 (mugavus, pehme süüde + märgutuli 10%), P3 (säästlik mugavus, märgutuli kuni öö keskpaigani), P4 (Nightmatic, sisselülitumine 100% allpool läve, ilma märgutule ja liikumistuvastuseta).

Mida teha, kui valgusti ei sütti?

Kontrollige, et sisselülitustase pole päevasel ajal ööasendis, et võrgulüliti on SEES-asendis, et kaitse pole läbi põlenud ja et tuvastusala pole takistatud. Kasutage toite kontrollimiseks pingetesterit.

Kuidas aktiveerida sundtööd?

Lülitage võrgulüliti 2 korda VÄLJA/SEES 0,2–1 sekundi jooksul. Valgusti lülitub sundtööle 4 tunniks (punane LED põleb). Keelamiseks lülitage 1 kord VÄLJA/SEES.

Mida tähendab säästlik mugavusprogramm P3?

P3 aktiveerib märgutule (10%) hämarikust kuni automaatselt tuvastatud öö keskpaigani. Andur analüüsib mitme öö jooksul pimedusfaase, et määrata keskpaik. Pärast voolukatkestust on vaja uuesti kalibreerida.

Miks valgusti ei kustu?

Võimalikud põhjused: pidev liikumine tuvastusalas, andur pole kinni klõpsatud või P3-režiimi kalibreerimisfaas. Kontrollige ala, klõpsake andur kinni või oodake kalibreerimise lõppu (mitu ööd).

Kuidas vähendada anduri ulatust?

Kasutage pistikukatteid läätse segmentide peitmiseks. Võite ka andurit paigaldamisel erinevalt kallutada või suunata. Maksimaalne tangentsiaalne ulatus on 7 m.

Kas ma saan valgusti LED-i vahetada?

Ei, valgusallikat ei saa vahetada. Kui LED on defektne, tuleb kogu valgusti välja vahetada. Palun võtke ühendust spetsialiseeritud töökoja või müügijärgse teenindusega.

Mis on ooterežiimi tarbimine?

Ooterežiimi võimsus (andur aktiivne) on 0,41 W.

Kuidas valgustit puhastada?

Puhastage valgustit niiske lapiga. Ärge kasutage pesuaineid ega abrasiivseid tooteid. Enne puhastamist veenduge, et toide on välja lülitatud.

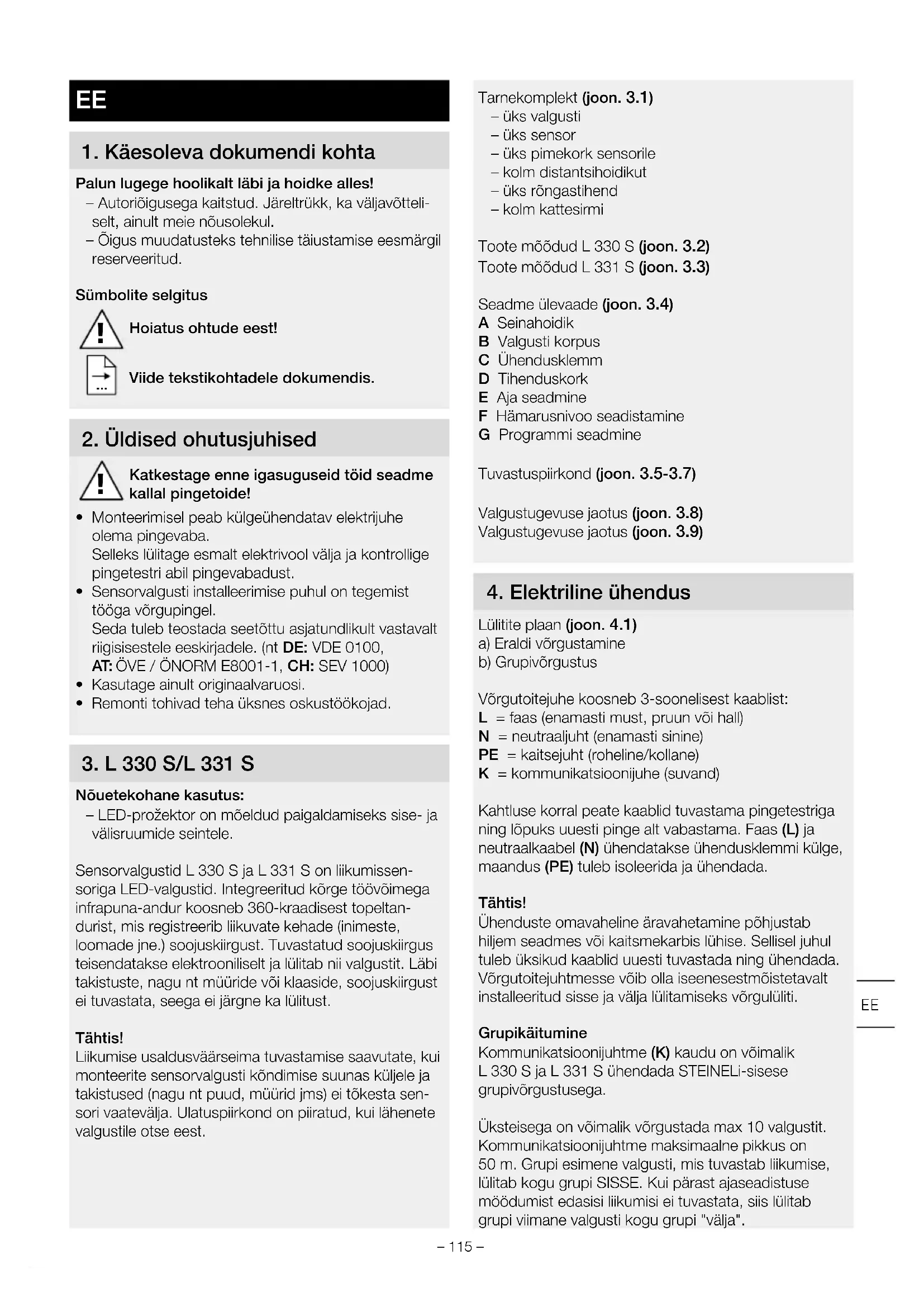

KASUTUSJUHEND L 331 S STEINEL

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt läbi ja hoidke alles!

– Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul.
– Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud.

Sümbolite selgitus

Hoiatus ohtude eest!

Viide tekstikohtadele dokumendis.

2. Üldised ohutusjuhised

Katkestage enne igasuguseid töid seadme kallal pingetoide!

• Monteerimisel peab külgeühendatav elektrijuhe olema pingevaba.
  Selleks lülitage esmalt elektrivool välja ja kontrollige pingetestri abil pingevabadust.
• Sensorvalgusti installeerimise puhul on tegemist tööga vörgupingel.
  Seda tuleb teostada seetõttu asjatundlikult vastavalt riigisisestele eeskirjadele. (nt DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
• Kasutage ainult originaalvaruosi.
• Remonti tohivad teha üksnes oskustöökojad.

3. L 330 S/L 331 S

Nõuetekohane kasutus:

– LED-prožektor on mõeldud paigaldamiseks sise- ja välisruumide seintele.

Sensorvalgustid L 330 S ja L 331 S on liikumissen- soriga LED-valgustid. Integreeritud kõrge töövõimega infrapuna-andur koosneb 360-kraadisest topeltan- durist, mis registreerib liikuvate kehade (inimeste, loomade jne.) soojuskiirgust. Tuvastatud soojuskiirgus teisendatakse elektrooniliselt ja lülitab nii valgustit. Läbi takistuste, nagu nt müüride või klaaside, soojuskiirgust ei tuvastata, seega ei järgne ka lülitust.

Tähtis!

Liikumise usaldusväärsseima tuvastamise saavutate, kui monteerite sensorvalgusti köndimise suunas küljele ja takistused (nagu nt puud, müürid jms) ei tökesta sensori vaatevälja. Ulatuspiirkond on piiratud, kui lähenete valgustile otse eest.

Tarnekomplekt (joon. 3.1)

• üks valgusti
• üks sensor
• üks pimekork sensorile
• kolm distantsihoidikut
• üks röngastihend
• kolm kattesirmi

Toote möödud L 330 S (joon. 3.2)

Toote mõõdud L 331 S (joon. 3.3)

Seadme ülevaade (joon. 3.4)

A Seinahoidik
B Valgusti korpus
C Ühendusklemm
D Tihenduskork
E Aja seadmine
F Hämarusnivoo seadistamine
G Programmi seadmine

Tuvastuspiirkond (joon. 3.5-3.7)

Valgustugevuse jaotus (joon. 3.8)

Valgustugevuse jaotus (joon. 3.9)

4. Elektriline ühendus

Lülitite plaan (joon. 4.1)

a) Eraldi vörgustamine
b) Grupivõrgustus

Võrgutoitejuhe koosneb 3-soonelisest kaablist:

L = faas (enamasti must, pruun või hall)

N = neutraaljuht (enamasti sinine)

PE = kaitsejuht (roheline/kollane)

K = kommunikatsioonijuhe (suvand)

Kahtluse korral peate kaablid tuvastama pingetestriga ning löpuks uuesti pinge alt vabastama. Faas (L) ja neutraalkaabel (N) ühendatakse ühendusklemmi külge, maandus (PE) tuleb isoleerida ja ühendada.

Tähtis!

Ühenduste omavaheline äravahetamine põhjustab hiljem seadmes või kaitsmekarbis lühise. Sellisel juhul tuleb üksikud kaablid uuesti tuvastada ning ühendada. Võrgutoitejuhtmesse võib olla iseenesestmõistetavalt installeeritud sisse ja välja lülitamiseks võrgulüliti.

Grupikäitumine

Kommunikatsioonijuhtme (K) kaudu on võimalik L 330 S ja L 331 S ühendada STEINELi-sisese grupivõrgustusega.

Üksteisega on võimalik võrgustada max 10 valgustit. Kommunikatsioonijuhtme maksimaalne pikkus on 50 m. Grupi esimene valgusti, mis tuvastab liikumise, lülitab kogu grupi SISSE. Kui pärast ajaseadistuse möödumist edasisi liikumisi ei tuvastata, siis lülitab grupi viimane valgusti kogu grupi "välja".

Märkus

• Kommunikatsioonijuhtmele ei tohi pinget peale anda.
  Ei tohi lülitada väliseid koormusi!
  – Grupivõrgustuse piires järgivad kõik valgustid oma seaderegulaatoriga individuaalselt seadistatud väärtusi.
  – Kõigi valgustite puhul tuleb seadistada sama programm.

Selle valgusti valgusallikat ei saa vahetada; juhul kui valgusallikas tuleb välja vahetada (nt selle eluea löppe-misel), tuleb asendada kogu valgusti.

5. Montaaž

• Kontrollige köiki koostedetaile kahjustuste suhtes.
• Ärge võtke toodet kahjustuste korral käiku.
• Sensorvalgusti montaažil tuleb silmas pidada, et see kinnitataks raputuskindlalt.
• Valige tööraadiust ja liikumise tuvastamist arvesse vöttes sobiv montaažikoht.

Montaažisammud

• Lülitage voolutoide välja (joon. 4.1)
- Keerake valgusti korpus raamilt maha (joon. 5.1)
• Märkige puuravad (joon. 5.2)
- Puurige avad ja pange tüüblid sisse (joon. 5.3)
- Süvispaigaldatavate juhtmetega paigaldamine (joon. 5.4)
- Pindpaigaldatavate juhtmetega paigaldamine (joon. 5.5)
- Ühendage ühenduskaabel külge (joon. 5.6)
• Paigaldage röngastihend (joon. 5.7)
- Asetage valgusti korpus seinahoidiku külge ja kinnitage (joon. 5.8)
• Lülitage voolutoide sisse (joon. 5.8)
- Teostage seaded → „6.Funktsioon“

6. Talitlus

Tehaseseadistused

Programmi seadistus: P 1

Hämaruse seadmine: 1000 lx

Aja seadmine: 5 sekundit

Pärast paigaldamist saab sensorvalgusti töösse võtta. Eemaldataval sensorimoodulil asuvad seaderegulaatorid aja, hämaruse ja programmi seadistamiseks.

• Pärast lukustuskeele lapiku kruvikeerajaga alla vajutamist eemaldage sensor (joon. 6.1)
• Sensorvalgusti lülitub püsiva valgustuse režiimi
• Seadistage kruvikeerajaga (joon. 6.2)

P1 standardprogramm (regulaator 6.2/F)

– Valguse mahe sisselülitumine / põhivalgustus puudub

Mis on mahe sisselülitusfunktsioon?

Sensorvalgusti on varustatud valguse maheda sis- selülitumise funktsiooniga. See tähendab, et valgust ei lülitata sisse lülitamisel vahetult maksimaalsele võim- susele, vaid heledus reguleeritakse lühikese aja jooksul järk-järgult kuni 100% peale. Samamoodi reguleeritak- se väljalülitamisel valgust aeglaselt väiksemaks.

P 2 komfortprogramm

• Valguse mahe sisselülitumine + põhivalgustus
  – Põhivalgustus alates seadistatud hämarusväärtusest

Mis on põhivalgustus?

Põhivalgustus võimaldab öist püsivalgustust u 10% valgustusvõimsusega. Alles tuvastuspiirkonnas esineva liikumise korral lülitatakse valgustus (seadistatud ajaks) maksimaalsele valgustusvõimsusele (100%). Seejärel lülitub valgusti taas põhivalgustusele (u 10%).

P3 Komfort-säästuprogramm

– Valguse mahe sisselülitus + põhivalgustus kuni keskööni
– Põhivalgustus alates seadistatud hämarusväärtusest kuni keskööni

Kuidas talitleb mugav säästuprogramm?

Sensorvalgustisse ei ole integreeritud kella, kesköö kindlakstegemine toimub ainult pimeda aja kestuse kaudu. Seetõttu on sensorvalgusti laitmatuks tööks tähtis pidev vooluvarustus selle aja vältel. Esimesel ööl (paikamõõtmisfaas) jääb põhivalgustus tervikuna aktiivseks. Väärtused salvestatakse võrgukatkestuskindlalt. Soovitame programmi ajal voolupinget mitte katkestada. Väärtuste määramine kestab mitu ööd, seetõttu tuleb sensorvalgustit arvatava rikke korral mitu ööd jälgida, kas sensorvalgusti väljalülitamise aeg nihkub kesköö suunas.

P4 Nightmatic-programm

– Mahe sisselülitusfunktsioon, ei ole põhivalgustust, ei ole liikumisanalüüsi
- 100% sisse lülitatud alampiirist madalama heledusväärtuse korral

Hämaruse seadistamine (regulaator 6.2/G)

Soovitud rakendumisläve saab sujuvalt seadistada u 2–1000 lx vahemikus.

• Seadistusregulaatori asend ^* = päevavalgusrežiim (valgustusest söltumatu)
• Seaderegulaatori asend = hämarusrežiim (u 2 lx)

Päevavalguses tuleb tuvastuspiirkonna seadistamiseks seaderegulaator seada ✪ (päevavalgusrežiimi) peale.

Aja seadistamine (regulaator 6.2/E)

Valgusti soovitud valgustuskestust saab vahemikus u 5 sekundist kuni 15 minutini sujuvalt muuta. Enne selle aja möödumist käivitatakse taimer iga tuvastatud liikumisega uuesti.

Pideva valgustuse funktsioon

Kui võrgujuhtmesse monteerida võrgulüliti, on lihtsa sisseja väljalülitamise kõrval võimalikud järgnevad funktsioonid.

Sensorirežiim

1) Valguse sisselülitamine

Valgusti jääb seadistatud ajaks sisselülitatuks.

2) Valguse väljalülitamine

(kui valgusti on SISSE lüllitatud):

Valgusti lülitub välja või läheb üle sensorirežiimile.

Pidevvalgustusrežiim (joon. 6.4)

1) Pidevvalgustuse sisselülitamine:

lüliti 2 × VÄLJA ja SISSE. Valgusti lülitatakse 4 tunniks pideva valgustuse režiimi (läätse taga asuv punane LED põleb). Seejärel läheb ta taas automaatselt sensorirežiimile üle (punane LED väljas).

2) Pidevvalgustuse väljalülitamine:

lüliti 1 × VÄLJA ja SISSE. Valgusti lülitub välja või läheb üle sensorirežiimile.

Tähtis!

Lülitamine peab toimuma vahemikus 0,2–1 s.

Tuvastuspiirkonna häälestamine (joon. 6.5-6.9)

Vastavalt vajadusele on võimalik jälgitava ala piiramine. Kaasasolevad katted võimaldavad soovi korral ära katta sobiva hulga läätsesegmente. Seeläbi välistatakse nt autodest, möödakäijatest vms tingitud väärlülitusi või teostatakse ohukohtade suunatud järelevalvet. Katteid saab piki murdejooni üksteisest lahti lõigata. Pärast seda pannakse need lihtsalt läätse peale.

Valgusteid saab kasutada ka ilma sensorita. Asendage selleks sensor lihtsalt tihenduskorgiga. (joon. 6.3)

Valgusteid saab sisse ja välja lülitada vörgukaablil oleva vörgulülitiga.

7. Hooldus ja korrashoid

Toode on hooldusvaba.

Valgusteid saab määrdumise korral puhastada niiske lapiga (ilma puhastusvahendita).

Tähtis! Juhtimisseade ei ole vahetatav.

8. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.

Ärge visake elektriseadmeid olmejäätmete hulka!

Ainult ELi riikidele:

Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises öiguses tuleb kasutuskölbmatud elektriseadmed koguda eraldi ning suunata keskkonna-teadlikku taaskasutusse.

9. Tootja garantii

Ostjana omate müüja suhtes samuti seadusega sätestatud puuduste kõrvaldamise õigusi või vastavalt pretensiooniõigusi. Kui Teie asukohariigis on need õigused olemas, siis meie garantiideklaratsioon neid ei kärbi ega piira. Me anname Teie STEINELi Professional sensortootele laitmatute omaduste ja nõuetekohase talitluse kohta 5-aastase garantii. Me garanteerime, et kõnealune toode on vaba materjali-, valmistamis- ja konstruktsioonivigadest. Me garanteerime kõigi elektrooniliste koostedetailide ja kaablite talitluskõlblik- kuse ning et kasutatud valmistamismaterjalid ja nende pealispind on puudustevabad.

Kaebuste esitamine

Kui soovite tootega seonduvalt reklamatsiooni esitada, siis palun saatke see komplektsena ja tasutud tarnega koos originaal-ostutšekiga, mis peab sisaldama ostukuupäeva andmeid ning toote nimetust, meie edasimüüjale või otse meile, Fortronic AS, Tööstuse tee 10, 61715, Törvandi. Me soovitame Teil ostutšekki seetõttu kuni garantiiaja möödumiseni hoolikalt alal hoida. STEINEL ei vastuta tagasisaatmise raames esinevate transpordikulude ja -riskide eest.

Informatsiooni garantiijuhtumi kehtestamiseks saate meie kodulehelt www.fortronic.ee või

www.steinel-professional.de/garantie

Garantiijuhtumi esinemise või mõne toote kohta küsimuste tekkimise korral võite meile esmaspäevast reedeni 9.00-17.00 vahemikus teeninduse numbril

[phone] helistada.

10. Tehnilised andmed

Mõõtmed (L × K × S mm-tes) L 330 S: 270 × 253 × 109 L 331 S: 270 × 253 × 124

Võrgupinge 220-240 V, 50/60 Hz

Valgusvoog L 330 S: 815 lm

L 331 S: 711 lm

Võimsustarve (P _on ) 8,40 W

Tõhusus L 330 S: 97 lm/W

L 331 S: 85 lm/W

Ooterežiim (sensor) ( P_sb ) 0,41 W

Värvitemperatuur 3 000 K (soe-valge)

Värvikordusindeks R

a = 82

Keskmine möötmise eluiga L70B50 25 °C juures: 60 000 h

Värvikonsistents SDCM Algväärtus 3

Valgustugevuse jaotus

L 330 S

L331S

Maksimaalne paigalduskõrgus	2,50 m
Sensortehnika	Passiivne infrapuna
Tuvastusnurk	360°, 90° avause nurga ja alt läbiroomamise kaitsega
Tuvastusraadius	tangentsiaalne 7 m
Aja seadmine	5 s - 15 min
Hämarusnivoo seadistamine	2-1000 lx
Põhivalgustusfunktsioon	10%
Programmi seadmine	4 praktilist programmi
Püsivalgustus	lülitatav 4 h
Kaitseliik	IP44
Kaitseklass	II
Löögikindlus	L 330 S: IK 10L 331 S: IK 10
Keskkonnatemperatuur -20 kuni +35 °C
Energiatõhususe klass	Selles tootes on energiatõhususklassi D valgusallikas.

11. Käitusrikked

Rike Põhjus Abi

Sensorvalgustil puudub pinge ■ Kaitse on vallandunud,pole sisse lülitatud,juhe on katki■ Lühis	■ Lülitage kaitse sisse, vahetage välja, lülitage võrgulülii sisse;kontrollige juhet pingetestriga■ Kontrollige ühendusi
Sensorvalgusti ei lülitu sisse	■ Päevarežiimi puhulhämaruseseadistus öörežiimil■ Võrgulülii VÄLJAS■ Kaitse on vallandunud■ Tuvastuspiirkond suunatult seadmata
Sensorvalgusti ei lülitu välja	■ Pidev liikumine tuvastuspiirkonnas■ Andur ei ole fikseeritud■ Sensorvalgustid on mõõtefaasis (komfort-säästuprogramm)
LED-lambid ei lülitu kesköö paiku välja, nagu soovitud	■ Muu valgusallikas (nt teine liikumisandur või valgusti) teeb anduriga valgusti inaktiivseks
LEDid ei lülitu täielikult välja	■ Valitud on mugavusprogramm
Sensorvalgusti lülitub soovimatult sisse	■ Tuul liigutab tuvaspiirkonnas puid ja põõsaid■ Tuvastatakse autosid tänaval■ Ilmastikust (tuul, vihm, lumi),ventilaatorite heitõhust või avatud akendest põhjustatud äkiline temperatuurimuutus.
Sensorvalgusti muudetud tööraadius	■ Teised ümbrustemperatuurid
