L 331 S - Judesio detektorius STEINEL - Nemokama naudojimo instrukcija

Produkto tipas	LED sieninis šviestuvas su judesio detektoriumi
Prekės ženklas	Steinel
Modelis	L 331 S
Matmenys (A × P × G)	270 × 253 × 124 mm
Svoris	Nenurodyta
Maitinimas	220-240 V, 50/60 Hz
Sunaudojama galia	8,40 W
Šviesos srautas	711 lm
Spalvos temperatūra	3000 K (šilta balta)
Aptikimo kampas	360° su 90° kampu
Detektoriaus nuotolis	7 m (tangentinis)
Atidėjimo laikas	5 s - 15 min (reguliuojamas)
Įjungimo slenkstis	2 - 1000 lx (reguliuojamas)
Programos	P1 (standartinis), P2 (komfortinis), P3 (ekonomiškas komfortinis), P4 (Nightmatic)
Žymėjimo funkcija	10% galios, prieinama P2 ir P3 režimuose
Priverstinis įjungimas	Įjungiamas 4 val.
Apsaugos indeksas	IP44
Apsaugos klasė	II
Aplinkos temperatūra	-20 iki +35 °C
Maks. montavimo aukštis	2,50 m
Priežiūra ir valymas	Valyti drėgna šluoste (be ploviklių)
Sauga	Prieš įsikišimą atjunkite maitinimą; montavimas pagal NF C-15100 standartą
Atsarginės dalys ir taisymo galimybė	LED nepakeičiamas; taisymas specializuotame servise
Gamintojo garantija	5 metai

Dažnai užduodami klausimai - L 331 S STEINEL

Kaip sureguliuoti aptikimo zoną?

Naudokite pateiktus uždedamus dangtelius, kad uždengtumėte nepageidaujamus lęšio segmentus. Galite juos nulaužti pagal numatytas linijas ir uždėti ant lęšio. Taip sumažinsite zoną, kad išvengtumėte netikslaus įsijungimo.

Kokios yra skirtingos programos?

Keturi režimai: P1 (standartinis, švelnus įsijungimas be žymėjimo), P2 (komfortinis, švelnus įsijungimas + 10% žymėjimo), P3 (ekonomiškas komfortinis, žymėjimas iki vidurnakčio), P4 (Nightmatic, 100% įsijungimas žemiau slenksčio, be žymėjimo ir judesio aptikimo).

Ką daryti, jei šviestuvas neįsijungia?

Patikrinkite, ar įjungimo slenkstis dienos metu nėra nustatytas į naktinį režimą, ar tinklo jungiklis yra ĮJUNGTA padėtyje, ar nesuveikė saugiklis ir ar aptikimo zona nėra užblokuota. Maitinimui patikrinti naudokite įtampos testerį.

Kaip įjungti priverstinį režimą?

Per 0,2–1 sekundę du kartus perjunkite tinklo jungiklį IŠJUNGTA/ĮJUNGTA. Šviestuvas įsijungs priverstiniu režimu 4 valandoms (užsidegs raudona LED). Norėdami išjungti, vieną kartą perjunkite IŠJUNGTA/ĮJUNGTA.

Ką reiškia ekonominis komfortinis režimas P3?

P3 įjungia žymėjimą (10%) nuo sutemų iki automatiškai nustatomo vidurnakčio. Detektorius keletą naktų analizuoja tamsos fazes, kad nustatytų vidurnaktį. Po elektros tiekimo nutraukimo būtinas iš naujo kalibravimas.

Kodėl šviestuvas neišsijungia?

Galimos priežastys: nuolatinis judėjimas aptikimo zonoje, detektorius ne iki galo užfiksuotas arba kalibravimo fazė P3 režime. Patikrinkite zoną, užfiksuokite detektorių arba palaukite, kol baigsis kalibravimas (kelias naktis).

Kaip sumažinti detektoriaus nuotolį?

Naudokite uždedamus dangtelius, kad uždengtumėte lęšio segmentus. Montuodami taip pat galite pakreipti arba nukreipti detektorių kitaip. Maksimalus tangentinis nuotolis yra 7 m.

Ar galiu pakeisti šviestuvo LED lemputę?

Ne, šviesos šaltinis nėra keičiamas. Jei LED yra sugedęs, reikia pakeisti visą šviestuvą. Susisiekite su specializuotu servisu arba klientų aptarnavimo tarnyba.

Koks yra energijos suvartojimas budėjimo režimu?

Energijos suvartojimas budėjimo režimu (detektorius aktyvus) yra 0,41 W.

Kaip valyti šviestuvą?

Valykite šviestuvą drėgna šluoste. Nenaudokite ploviklių ar abrazyvinių priemonių. Prieš valydami įsitikinkite, kad maitinimas yra atjungtas.

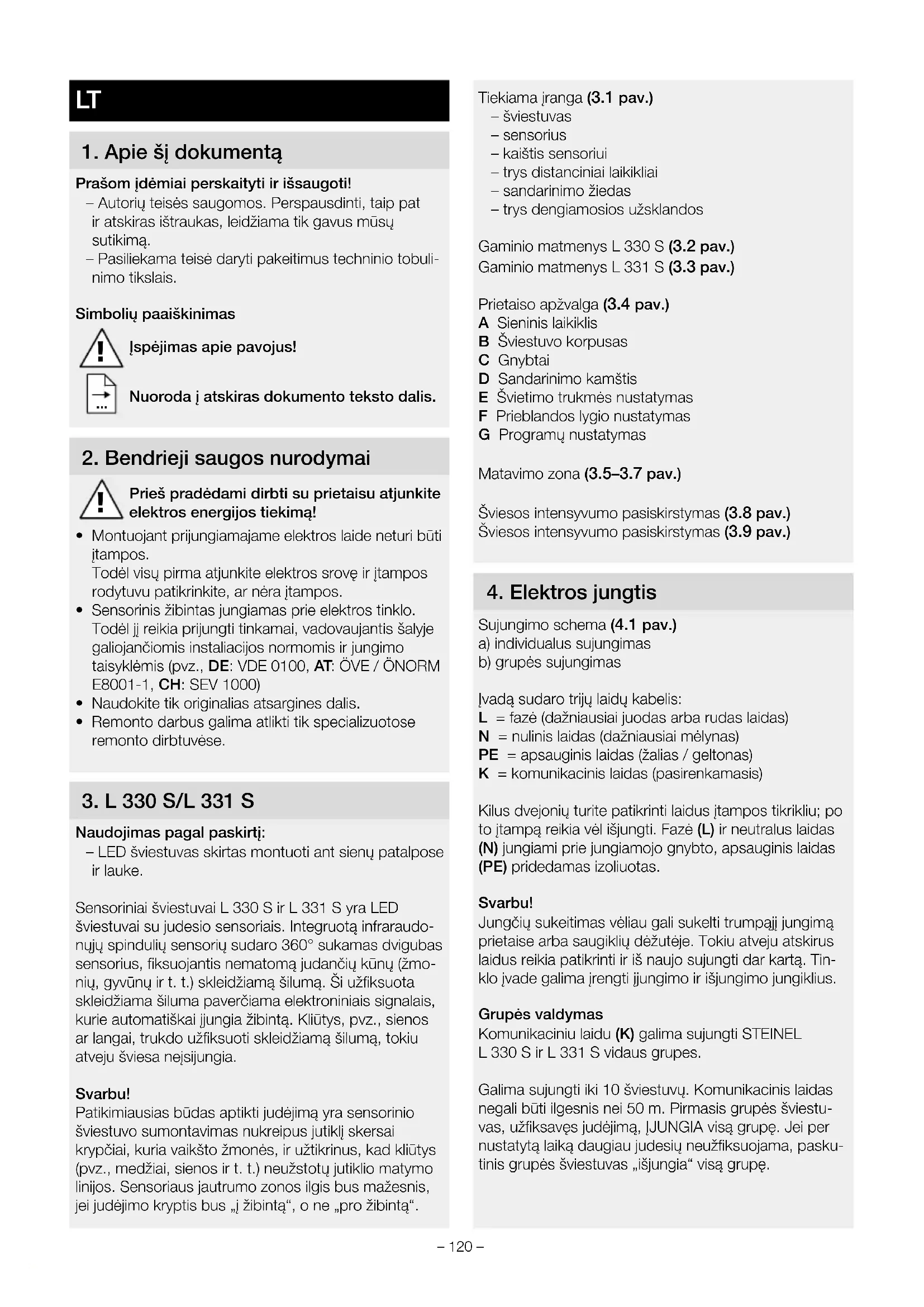

NAUDOJIMO INSTRUKCIJA L 331 S STEINEL

LT ... 120 Atsižvelgti i rašytines instrukcijas!

1. Apie ši dokumentą

Prašom jdėmiai perskaityti ir išsaugoti!

– Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikima.
– Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Simbolių paaiškinimas

Įspėjimas apie pavojus!

Nuoroda i atskiras dokumento teksto dalis.

2. Bendrieji saugos nurodymai

Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą!

• Montuojant prijungiamajame elektros laide neturi būti įtampos.
  Todėl visų pirma atjunkite elektros srove ir įtampos rodytuvu patikrinkite, ar nėra įtampos.
• Sensorinis žibintas jungiamas prie elektros tinklo. Todėl jį reikia prijungti tinkamai, vadovaujantis šalyje galiojančiomis installacijos normomis ir jungimo taisyklėmis (pvz., DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
• Naudokite tik originalias atsargines dalis.
• Remonto darbus galima atlikti tik specializuotose remonto dirbtuvėse.

3. L 330 S/L 331 S

Naudojimas pagal paskirti:

– LED šviestuvas skirtas montuoti ant sienų patalpose ir lauke.

Sensoriniai šviestuvai L 330 S ir L 331 S yra LED šviestuvai su judesio sensoriais. Integruotą infraraudo-nuju spindulių sensorių sudaro 360° sukamas dvigubas sensorius, fiksuojantis nematomą judančių kūnų (žmo-nių, gyvūnų ir t. t.) skleidžiamą šilumą. Ši užfiksuota skleidžiama šiluma paverčiama elektroniniais signalais, kurie automatiškai jungia žibintą. Kliūtys, pvz., sienos ar langai, trukdo užfiksuoti skleidžiamą šilumą, tokiu atveju šviesa nejsijungia.

Svarbu!

Patikimiausias būdas aptikti judėjimą yra sensorinio šviestuvo sumontavimas nukreipus jutiklj skersai krypčiai, kuria vaikšto žmonės, ir užtikrinus, kad kliūtys (pvz., medžiai, sienos ir t. t.) neužstotų jutiklio matymo linijos. Sensoriaus jautrumo zonos ilgis bus mažesnis, jei judėjimo kryptis bus „i žibintą“, o ne „pro žibintą“.

Tiekiama jranga (3.1 pav.)

• šviestuvas
• sensorius
• kaištis sensoriui
  – trys distanciniai laikikliai
• sandarinimo žiedas
  – trys dengiamosios užsklandos

Gaminio matmenys L 330 S (3.2 pav.)

Gaminio matmenys L 331 S (3.3 pav.)

Prietaiso apžvalga (3.4 pav.)

A Sieninis laikiklis
B Šviestuvo korpusas
C Gnybtai
D Sandarinimo kamštis
E Švietimo trukmės nustatymas
F Prieblandos lygio nustatymas
G Programų nustatymas

Matavimo zona (3.5–3.7 pav.)

Šviesos intensyvumo pasiskirstymas (3.8 pav.)

Šviesos intensyvumo pasiskirstymas (3.9 pav.)

4. Elektros jungtis

Sujungimo schema (4.1 pav.)

Įvada sudaro trijų laidų kabelis:

L = fazė (dažniausiai juodas arba rudas laidas)

N = nulinis laidas (dažniausiai mėlynas)

PE = apsauginis laidas (žalias / geltonas)

K = komunikacinis laidas (pasirenkamasis)

Kilus dvejonių turite patikrinti laidus įtampos tikrikliu; po to įtampa reikia vėl išjungti. Fazė (L) ir neutralus laidas (N) jungiami prie jungiamojo gnybto, apsauginis laidas (PE) pridedamas izoliuotas.

Svarbu!

Jungčių sukeitimas vėliau gali sukelti trumpajį jungimą prietaise arba saugiklių dėžutėje. Tokiu atveju atskirus laidus reikia patikrinti ir iš naujo sujungti dar kartą. Tinklo įvade galima įrengti įjungimo ir išjungimo jungiklius.

Grupès valdymas

Komunikaciniu laidu (K) galima sujungti STEINEL L 330 S ir L 331 S vidaus grupes.

Galima sujungti iki 10 šviestuvų. Komunikacinis laidas negali būti ilgesnis nei 50 m. Pirmasis grupės šviestuvas, užfiksavęs judėjimą, IJUNGIA visą grupę. Jei per nustatytą laiką daugiau judesiu neužfiksuojama, paskutinis grupės šviestuvas „išjungia“ visą grupę.

Pastaba

– Į komunikacini laidą negali būti tiekiama įtampa. Neprijunkite jokių išorinių apkrovų!
– Sujungtos grupės viduje visi šviestuvai priklauso nuo individualių nustatymo reguliatoriumi nustatytų reikšmių.
– Visuose šviestuvuose turi būti nustatyta tokia pati programa.

Šio šviestuvo šviesos elementas yra nekeičiamas, todėl prireikus jį pakeisti (pvz., pasibaigus tarnavimo laikui), reikia keisti visą šviestuvą.

5. Montavimas

• Visas dalis patikrinkite dėl pažeidimų.
• Esant pažeidimams gaminio nenaudokite.
• Montuodami sensorinį šviestuvą pasirinkite nuo vibracijos apsaugotą vietą.
• Pasirinkite tinkamą montavimo vietą atsižvelgdami jautrumo zonos ilgj ir judėjimo fiksavimą.

Montavimo eiga

• Išjunkite elektros energijos tiekimą (4.1 pav.)
• Atsukite šviestuvo korpusa, esantj ant rémo (5.1 pav.)
  • Pažymėkite gręžimo skyles (5.2 pav.)
• Išgręžkite skyles ir jkiškite kaiščius (5.3 pav.)
  • Potinkinis montavimas (5.4 pav.)
  • Virštinkinis montavimas (5.5 pav.)
• Prijunkite jungiamuosius laidus (5.6 pav.)
  • Uždėkite sandarinimo žiedą (5.7 pav.)
• Uždėkite rėmą ant sieninio laikiklio ir priveržkite sraigtais (5.8 pav.).
• ljunkite elektros energijos tiekimą (5.8 pav.)
• Atlikite nustatymus → „6. Funkcija“

6. Veikimas

Gamyklos nustatymas

Programų nustatymas: P 1

Prieblandos lygio nustatymas: 1000 liuksų

Laiko nustatymas: 5 sekundės

Sumontuotą sensorinį šviestuvą galima naudoti. Ant nuimamo sensoriaus yra nustatymų reguliatorius, kuriuo galima nustatyti švietimo trukmę, prieblandos lygį ir programas.

• Paspaudus fiksatorių sensorių galima išimti naudo-jantis plokščiuoju atsuktuvu (6.1 pav.)
• Sensorinis šviestuvas persijungia i nuolatinio švietimo režimą
• Atsuktuvu atlikite nustatymus (6.2 pav.)

P1 standartinė programa (reguliatorius 6.2/F)

– Sulėtintas šviesos jsijungimas / be „budinčio“ režimo

Kas yra sulėtintas šviesos įsijungimas?

Sensoriniame šviestuve jdiegta sulėtinto šviesos jsijungimo funkcija. Tai reiškia, kad ijungus šviesa iš karto nejsijungs maksimalia galia, bet palaipsniui per trumpą laiką pasieks 100 % ryškumą. Taip pat ir išsijungimo metu šviesos ryškumas lėtai mažėja.

P2 komfortiškoji programa

• Sulėtintas šviesos įsijungimas + „budintis“ režimas
  – Bazinio apšvietimo ĮJUNGIMAS esant nustatytam prieblandos lygiui

Kas yra „budintis“ režimas?

„Budintis“ režimas – tai pastovus naktinis apšvietimas 10 % galingumu. Tik užfiksavus judesį jautrumo zonoje jjungiama šviesa (nustatytam laikui) iki maksimalios apšvietimo galios (100 %). Po to šviestuvas vėl persijungs į „budintį“ režimą (10 %).

P3 komfortiškoji taupymo programa

– Sulėtintas šviesos jsijungimas + bazinis apšvietimas iki vidurnakčio
– Bazinio apšvietimo jjungimas esant nustatytam prieblandos lygiui iki vidurnakčio

Kaip veikia komfortiškoji taupymo programa?

Sensoriniame žibinte néra laikrodžio, todėl vidurnaktis nustatomas pagal tamsaus paros meto trukmę. Todėl siekiant nepriekaištingo veikimo, būtina, kad šiuo metu j sensorinį šviestuvą būtų nuolat tiekiama elektros srovė. Pirmos nakties metu (matavimo fazė) „budintis“ režimas veikia visą naktį. Matavimo reikšmės išsaugomos net dingus įtampai. Rekomenduojame sensorinio šviestuvo, veikiančio pagal programą, neatjungti nuo elektros tinklo. Vertės nustatomos kelių naktų metu, todėl įtarus galimą gedimą sensorinį šviestuvą reikia stebėti kelias naktis, ar šviestuvo išsijungimo laikas apie vidurnaktį kinta.

P4 „Nightmatic“ programa

– Sulètintas šviesos jsijungimas, be bazinio apšvietimo, be judėjimo fiksavimo
- 100 % jjungimas esant skirtingam aplinkos apšvietimo lygiui

Prieblandos lygio nustatymas (reguliatorius 6.2/G)

Pageidaujamą suveikimo slenkstį galima nustatyti tolygiai nuo maždaug 2–1000 liuksų.

– Nustatymo reguliatorius ties ^* = dienos šviesos režimas (nepriklauso nuo apšvietimo)
– Nustatymo reguliatorius ties = prieblandos režimas (maždaug 2 liuksai).

Norėdami nustatyti jautrumo zoną dienos metu nustatymo reguliatorių nustatykite ties (dienos šviesos režimas).

Švietimo trukmės nustatymas (reguliatorius 6.2/E)

Pageidaujamą šviestuvo švietimo trukmę galima nustatyti tolygiai nuo maždaug 5 sekundžių iki maks. 15 minučių. Kaskart užfiksavus judesį prieš pasibaigiant šiam laikui, laikmatis jsijungia iš naujo.

Pastovaus švietimo funkcija

Jei įvade įmontuotas tinklo jungiklis, be paprastų įjungimo ir išjungimo funkcijų galimos ir nurodytosios toliau.

Sensorinis režimas

1) Ijungti šviesą (kai žibintas IŠJUNGTAS):

jungiklj 1 × IŠJUNGTI ir IJUNGTI.

Šviestuvas šviečia nustatytą laiką.

2) Išjungti šviesą (kai žibintas IJUNGTAS):

jungiklj 1 × IŠJUNGTI ir IJUNGTI.

Šviestuvas išsijungia arba persijungia i sensorinį darbo režimą.

1) Pastovaus švietimo ijungimas:

jungiklj 2 × IŠJUNGTI ir IJUNGTI. Žibintas nustatomas 4 valandų nuostoviosios šviesos režimui (dega raudonas šviesos diodas (LED)). Po to jis automatiškai persijungia i sensorinį režimą (raudonas šviesos diodas (LED) išsijungia).

2) Pastovaus švietimo išjungimas:

jungiklj 1 × IŠJUNGTI ir IJUNGTI. Šviestuvas išsijungia arba persijungia i sensorinį darbo režimą.

Svarbu!

Perjungimai turi būti atliekami 0,2–1 s diapazone.

Jautrumo zonos nustatymas (6.5–6.9 pav.)

Esant poreikiui, jautrumo zoną galima sumażinti. Pridėtomis dengiamosiomis užsklandomis galima uždengti sensoriaus dalis. Taip išvengiama žibinto jsijungimo nepageidaujamu metu, pvz., dėl pravažiuojančių automobilių, praeivių ir t. t., arba tikslingai stebimos pavojingos vietos. Dengiamosios užsklandos atskiriamos kerpant lygiagrečiai pagal įlietas linijas. Po to jos tiesiog uždedamos ant linzės.

Šviestuvą galima naudoti ir be sensoriaus. Norėdami tai padaryti tiesiog pakeiskite sensorių sandarinimo kaiščiu. (6.3 pav.)

Šviestuvą galima jungti ir išjungti jrengtu tinklo jungikliu.

7. Priežiūra ir techninė priežiūra

Gaminiui techninė priežiūra nereikalinga.

Užsiteršusj šviestuvą galima valyti drėgnu skudurėliu (be valiklio).

Svarbu: valdymo prietaisas nekeičiamas.

8. Šalinimas

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!

Tik ES šalims

Remiantis galiojančia Europos Sajungos Direktyva dėl elektros ir elektronikos įrangos atlieku ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

9. Gamintojo garantija

Kaip pirkėjas, prireikus, turite jums įstatymų suteiktas teises, reiškiamas pardavėjui. Jeigu šios teisės egzistuoja jūsų šalyje, mūsų garantija jų negali sumažinti arba apriboti. Suteikiame jums 5 metų garantiją užtikrindami puikias savybes ir sklandų „STEINEL-Professional“ sensorinio gaminio veikimą. Garantuojame, kad šiame gaminyje nėra medžiagos, gamybos ir konstrukcinių defektų. Garantuojame sklandų visų elektroninių dalių ir kabelių veikimą ir užtikriname, kad visos naudotos medžiagos ir jų paviršiai yra be trūkumu.

Galiojimas

Jeigu norite pareikšti pretenziją dėl gaminio, atsiųskite jį visą, apmokėję gabenimo išlaidas, su originaliu pirkimo dokumentu, kuriame turi būti nurodyta pirkimo data ir pavadinimas, pardavėjui iš kurio pirkote arba STEINEL atstovui Lietuvoje UAB KVARCAS (Neries krantinė 32, Kaunas) arba tiesiai gamintojui šiuo adresu:

Neries krantinė 32, LT-48463 Kaunas. Todėl rekomenduojame pirkimo dokumentą saugoti iki garantinio laiko pabaigos. STEINEL nedengia gabenimo išlaidų ir neatsako už riziką gražinant. Informacijos kaip pasinaudoti garantine teise rasite mūsų svetainėje [e-mail].

Garantinio jvykio atveju arba jeigu turite klausimų, susiju-sių su šiuo gaminiu, bet kada galite skambinti STEINEL atstovui Lietuvoje UAB KVARCAS (8-37-408030) arba tiesiogiai gamintojui jo aptarnavimo skyriaus budinčiaja linija 8-37-408030.

10. Techniniai duomenys

Matmenys (P x A x G mm) L 330 S: 270 × 253 × 109

L 331 S: 270 × 253 × 124

Tinklo jtampa 220–240 V, 50/60 Hz

Šviesos srautas L 330 S: 815 lm

L 331 S: 711 lm

Galios suvartojimas ( P_on ) 8,40 W

Efektyvumas L 330 S: 97 lm/W

L 331 S: 85 lm/W

Budėjimo režimas (sensorius) (P _sb ) 0,41 W

Spalvinė temperatūra 3000 K (šiltai balta spalva)

Spalvų perteikimo indeksas R _a=82

Vidutinis projektinis tarnavimo laikas L70B50 esant 25 °C: 60 000 val.

Spalvų nuoseklumas SDCM Pradinė reikšmė 3

Šviesos intensyvumo pasiskirstymas

L 330 S

L 331 S

Didžiausias montavimo aukštis	2,50 m
Sensorinė technika	Pasyvūs infraraudonieji spinduliai
Apimties kampas	360° esant 90° atverties kampui ir apsauga nuo pasislėpimo
Jautrumo zona	Tangentinis 7 m
Švietimo trukmės nustatymas	5 s – 15 min.
Prieblandos lygio nustatymas	2–1000 liuksų
Bazinis apšvietimas	10 %
Programų nustatymas	4 praktiškos programos
Pastovaus švietimo funkcija ljungimas 4 val.
Saugos klasė	IP 44
Apsaugos klasė	II
Atsparumas smūgiams	L 330 S: IK 10L 331 S: IK 10
Aplinkos temperatūra	Nuo -20 iki +35 °C
Energinio veiksmingumo klasė	Šiame gaminyje yra „D“ energinio veiksmingumo klasės švies
