| Produkta veids | LED gaismas ķermeņa kustības detektors |
| Zīmols | Steinel |
| Modelis | L 331 S |
| Izmēri (A × P × D) | 270 × 253 × 124 mm |
| Svars | Nav norādīts |
| Barošana | 220-240 V, 50/60 Hz |
| Jaudas patēriņš | 8,40 W |
| Gaismas plūsma | 711 lm |
| Krāsas temperatūra | 3000 K (silta balta) |
| Detektora leņķis | 360° ar 90° leņķa atvērumu |
| Detektora darbības rādiuss | 7 m (tangenciāli) |
| Laika aizkave | 5 s - 15 min (regulējams) |
| Ieslēgšanas slieksnis | 2 - 1000 lx (regulējams) |
| Programmas | P1 (standarta), P2 (komforta), P3 (ekonomiskā komforta), P4 (Nightmatic) |
| Orientācijas apgaismojuma funkcija | 10% jaudas, pieejams P2 un P3 |
| Piespiedu ieslēgšana | Pārslēdzams 4 h |
| Aizsardzības indekss | IP44 |
| Aizsardzības klase | II |
| Apkārtējās vides temperatūra | -20 līdz +35 °C |
| Maksimālais uzstādīšanas augstums | 2,50 m |
| Apkope un tīrīšana | Tīrīt ar mitru drānu (bez mazgāšanas līdzekļiem) |
| Drošība | Pirms darbības atslēgt barošanu; uzstādīšana atbilstoši NF C-15100 standartam |
| Rezerves daļas un remonta iespējas | LED nav nomaināma; remonts specializētā darbnīcā |
| Ražotāja garantija | 5 gadi |
Bieži uzdotie jautājumi - L 331 S STEINEL
Lietotāju jautājumi par L 331 S STEINEL
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Kustības detektors PDF formātā bez maksas! Atrodiet savu rokasgrāmatu L 331 S - STEINEL un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. L 331 S zīmola STEINEL.

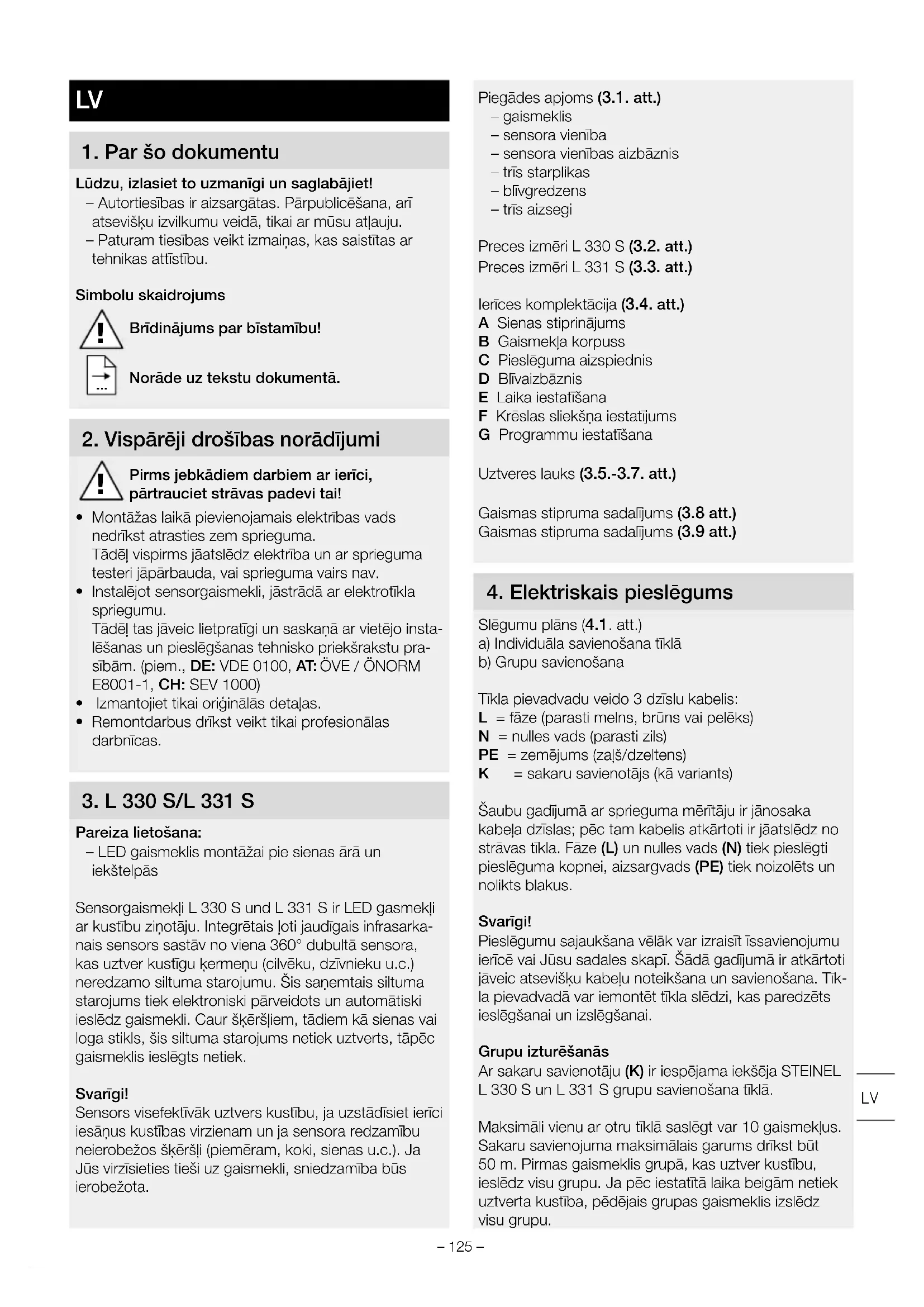

LIETOŠANAS INSTRUKCIJA L 331 S STEINEL
LV ... 125 Pievērsiet uzmanību teksta dalai!
Lūdzu, izlasiet to uzmanīgi un saglabājiet!
– Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atļauju.
– Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību.
Simbolu skaidrojums
Bridinājums par bīstamību!
Norāde uz tekstu dokumentā.
2. Vispārēji drošības norādījumi
Pirms jebkādiem darbiem ar ierīci, pārtrauciet strāvas padevi tai!
- Montāžas laikā pievienojamais elektrības vads nedrīkst atrasties zem sprieguma.
Tādēl vispirms jāatslēdz elektrība un ar sprieguma testeri jāpārbauda, vai sprieguma vairs nav. - Instalējot sensorgaismekli, jāstrādā ar elektrotīkla spriegumu.
Tādēl tas jāveic lietpratīgi un saskaṇā ar vietējo insta- lēšanas un pieslēgšanas tehnisko priekšrakstu pra- sībām. (piem., DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000) - Izmantojiet tikai originālās detaļas.
- Remontdarbus drīkst veikt tikai profesionālas darbnīcas.
3. L 330 S/L 331 S
Pareiza lietošana:
– LED gaismeklis montāžai pie sienas ārā un iekštelpās
Sensorgaismekli L 330 S und L 331 S ir LED gasmekli ar kustību ziņotāju. Integrētais Įoti jaudīgais infrasarkanais sensors sastāv no viena 360° dubultā sensora, kas uztver kustīgu kermeņu (cilvēku, dzīvnieku u.c.) neredzamo siltuma starojumu. Šis saņemtais siltuma starojums tiek elektroniski pārveidots un automatiski ieslēdz gaismekli. Caur škēršliem, tādiem kā sienas vai loga stikls, šis siltuma starojums netiek uztverts, tāpēc gaismeklis ieslēgts netiek.
Svarīgi!
Sensors visefektīvāk uztvers kustību, ja uzstādīsiet ierīcī iesāņus kustības virzienam un ja sensora redzamību neierobežos šķēršļi (piemēram, koki, sienas u.c.). Ja Jūs virzīsieties tieši uz gaismekli, sniedzamība būs ierobežota.
Piegādes apjoms (3.1. att.)
- gaismeklis
- sensora vieniba
– sensora vienības aizbāznis - trīs starplikas
- blivgredzens
- trīs aizsegi
Preces izmēri L 330 S (3.2. att.)
Preces izmēri L 331 S (3.3. att.)
lerīces komplektācija (3.4. att.)
A Sienas stiprinājums
B Gaismekla korpuss
C Pieslēguma aizspiednis
D Blīvaizbāznis
E Laika iestatīšana
F Krēslas sliekšna iestatījums
G Programmu iestatīšana
Uztveres lauks (3.5.-3.7. att.)
Gaismas stipruma sadalijums (3.8 att.) Gaismas stipruma sadalijums (3.9 att.)
4. Elektriskais pieslēgums
Slēgumu plāns (4.1. att.)
a) Individuāla savienošana tīklā b) Grupu savienošana
Tikla pievadvadu veido 3 dzīslu kabelis:
L = fāze (parasti melns, brūns vai pelēks)
N = nulles vads (parasti zils)
PE = zemējums (zalš/dzeltens)
K = sakaru savienotājs (kā variants)
Šaubu gadījumā ar sprieguma mērītāju ir jānosaka kabela dzīslas; pēc tam kabelis atkārtoti ir jāatslēdz no strāvas tīkla. Fāze (L) un nulles vads (N) tiek pieslēgti pieslēguma kopnei, aizsargvads (PE) tiek noizolēts un nolikts blakus.
Svarīgi!
Pieslēgumu sajaukšana vēlāk var izraisīt īssavienojumu ierīcē vai Jūsu sadales skapī. Šādā gadījumā ir atkārtoti jāveic atsevišku kabelu noteikšana un savienošana. Tīkla pievadvadā var iemontēt tīkla slēdzi, kas paredzēts ieslēgšanai un izslēgšanai.
Grupu izturēšanās
Ar sakaru savienotāju (K) ir iespējama iekšēja STEINEL L 330 S un L 331 S grupu savienošana tīklā.
Maksimāli vienu ar otru tīklā saslēgt var 10 gaismekļus. Sakaru savienojuma maksimālais garums drīkst būt 50 m. Pirmas gaismeklis grupā, kas uztver kustību, ieslēdz visu grupu. Ja pēc iestatītā laika beigām netiek uztverta kustība, pēdējais grupas gaismeklis izslēdz visu grupu.
Norāde:
- Sakaru savienojumam nedrikst pievadīt strāvu. Nedrikst pieslēgt ārējas slodzes!
– Grupu savienojuma ietvaros visi gaismekļi vadās pēc individuāli ar iestatīšanas slēdzi iestatītām vērtībām. - Visiem gaismekliem ir jäiestata viena un tā pati programma.
Šī gaismekļa gaismas avots nav nomaināms, ja gaismas avotu ir jānomaina (piem., tā darba mūža beigās), ir jānomaina viss gaismeklis.
5. Montāža
- Pārbaudiet visas detaļas, vai tās nav bojātas.
- Bojājumu gadījumā nelietojiet produktu.
- Montējot sensora gaismekli, uzmanība pievēršama tam, lai tas tiktu piestiprināts stabili.
- Izvēlieties montāžai piemērotu vietu, ṣemot vērā sniedzamību un kustības uztveršanu
Montāžas soli
- Atslēdziet elektrības apgādi (4.1. att.)
- Noskrūvējiet gaismekļa korpusu no šasijas (5.1. att.)
- Atzīmējiet urbuma vietas (5.2. att.)
- Izurbiet caurumus un ievietojiet dībelus (5.3. att.)
- Montāža ar zemapmetuma pievadu (5.4. att.)
- Montāža ar virsapmetuma pievadu (5.5. att.)
- Pievienojiet pieslēguma kabeli (5.6. att.)
• Uzlieciet blivgredzenu (5.7. att.) - Uzlieciet gaismekļa korpusu uz sienas stiprinājuma un pieskrūvējiet (5.8. att.)
• leslēdziet elektrības apgādi (5.8. att.)
• Veiciet iestatišanu → "6. Funkcija"
6. Funkcijas
Rūpnīcas iestatījumi
Programmu iestatīšana: P 1
Krēslas iestatījums: 1000 luksi
Laika iestatijums: 5 sekundes
Pēc instalēšanas sensorgaismekli var ieslēgt. Uz noņemamās sensora vienības atrodas iestatāmi regulatori laika, krēslas sliekšņa un programmu iestatīšanai.
- Pēc fiksatora nospiešanas, izņemiet sensoru ar plakanā skrūvgrieža palīdzību (6.1. att.)
- Sensorgaismeklis pāriet ilgstošā apgaismojuma režimā
- Veiciet iestatīšanu ar skrūvgriezi (6.2. att.)
P1 standarta programma (6.2./F regulators)
- „Maigais starts" / bez pamata gaismas
Kas ir „maigais starts”?
Sensorgaismeklis ir aprikots ar "maigā starta" funkciju. Tas nozimē, ka, ieslēdzot gaismu, tā neiedegas ar maksimālo jaudu, bet gan sekundes laikā tās intensitāte pieaug līdz 100%. Tas pats notiek gaismekli izslēdzot - tas pakāpeniski izdziest.
P2 komforta programma
- „Maigais starts“ + pamata gaisma
- Pamata gaisma IESLĖDZAS pie iestatītās krēslošanas vērtības.
Pamata gaisma piedāvā iespēju izmantot ilgstošu apgaismojumu naktī ar aptuveni 10% apgaismojuma jaudas. Tikai notiekot kustībai uztveres laukā, gaisma uz iestatīto laiku (skat. laika iestatīšanu), tiek ieslēgta ar maksimālo gaismas jaudu (100 %). Pēc tam gaismeklis ieslēdzas pamata gaismas režīmā (aptuveni 10 %).
P3 komforta taupības programma
- „Maigais starts“ + pamata gaisma lidz nakts vidum
– Pamata gaisma IESLĖDZAS pie iestatītās krēslošanas vērtības līdz nakts vidum
Kā funkcionē komforta taupības programma?
Pulkstenis sensorgaismeklī nav integrēts. Nakts vidus tiek noteikts tikai pēc tumsas fāzes ilguma. Lai nodrošinātu nevainojamu darbību, ir svarīgi, lai sensorgaismeklis šajā laikā nepārtraukti saņemtu strāvu. Pirmajā naktī (mērījumu fāze) pamata apgaismojums ir aktīvs. Rādītāji tiek saglabāti tā, lai tie saglabātos ari strāvas padeves pārtraukuma gadījumā. Mēs iesakām nepārtraukt strāvas padevi programmai. Mērījumi tiek veikti vairāku nakšu laikā, tādēļ, lai pārbaudītu iespējamas klūdas, ierīce ir jānovēro vairākas naktis, lai noskaidrotu, vai sensorgaismekļa izslēgšanās laiks ap pusnakti nemainās.
P 4 Nightmatic programma
– „Maigais starts”, bez pamata gaismas, bez kustības izvērtēšanas
- 100 % ieslēgšanās, nesasniedzot iestatīto apgaismojuma vērtību
Krēslas iestatišana (6.2./G regulators)
Vēlamo sensora reakcijas slieksni iespējams bez pakā-pēm iestaṭīt robežās no apm. 2 līdz 1000 luksiem.
- lestatīšnas slēdzis iestatīts uz ^* = dienasgaismas režīms (atkarībā no apgaismojuma)
- lestatīšanas slēdzis iestatīts uz = aptumšošanas režīms (apm. 2 luksi)
Lai iestatītu uztveres lauku dienasgaismā, iestatīšanas slēdzis jāiestata uz ⚙ (dienasgaismas režīms).
Laika iestatīšana (6.2./E regulators)
Vēlamo gaismekļa degšanas ilgumu iespējams iestatīt bez pakāpēm no apm. 5 s līdz maks. 15 min. Ar katru kustību, kas uztverta pirms šī laika beigām, pulkstenis tiek startēts no jauna.
llgstošas gaismas funkcija
Ja tikla pievadā tiek instalēts tikla slēdzis, paralēli parastajām ieslēgšanas un izslēgšanas funkcijām iespē-jamas šādas funkcijas:
Sensora režims
1) leslēgt gaismu (ja gaismeklis ir IZSL.):
slēdzi 1 × IZSL. un IESL.
Gaismeklis paliek ieslēgts uz iestatīto laiku.
2) Izslēgt gaismu (ja lampa ir IESL.):
slēdzi 1 × IZSL. un IESL.
Gaismeklis izslēdzas, t.i., pāriet sensora režīmā.
Ilgstoša apgaismojuma režīms (6.4. att.)
1) leslēgt ilgstošo apgaismojumu:
slēdzi 2 × IZSL. un IESL. Sensors tiek iestatīts uz 4 stundu ilgstošo apgaismojumu (aiz lēcas deg sarkans LED). Beigās gaismeklis automatiski atkal pāriet uz sensora režimu (sarkanā LED vairs nedeg).
2) Izslēgt ilgstošo gaismu:
slēdzi 1 × IZSL. un IESL. Gaismeklis izslēdzas, t.i., pāriet sensora režīmā.
Svarīgi!
Slēgšanai jānotiek laika posmā no 0,2 līdz 1 sekundei.
Uztveres lauka justēšana (6.5.-6.9. att.)
Uztveres zonu var pēc vajadzības ierobežot. Ar pie-vienotajām nosegblendēm var nosegt jebkādu lēcas segmentu skaitu. Tādejādi tiek novērsta klūdaina, auto, gājēju u. c. izraisīta ieslēgšanās vai mērktiecīgi pārraudzītas riska zonas. Nosegblendes iespējams atdalīt pa markētajām horizontālajām un vertikālajām līnijām vai ari izgriezt ar škērēm. Pēc tam tās vienkārši jāuzsprauž lēcai.
Gaismekli var izmantot arī bez sensora. Aizstājiet sensora vienību ar aizbāzni. (6.3. att.)
Gaismekli var izslēgt ar tikla slēdzi, kas uzmontēts elektrotikla pievadvadā.
7. Kopšana un apkope
Izstrādājumam apkope nav nepieciešama.
Ja gaismeklis ir netīrs, noslaukiet to ar mitru drānu (bez tīrīšanas līdzekļiem).
Svarīgi! Bateriju ierīce nav nomaināma.
8. Utilizācija
Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.
Nemetiet elektroierīces parastajos atkritumos!
Tikai ES valstim:
Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālas tiesībās, nefunkcējošas elektroierīces jāsavāc atseviški un tās jānodod dabai draudzīgai atkārtotai pārstrādei.
9. Ražotāja garantija
Kā pircējam Jums attiecībā pret pārdevēju ir spēkā likumā paredzētās garantijas tiesības. Mūsu garanti-jas saistības nesamazina un neierobežo šīs tiesības, ciktāl tādas pastāv Jūsu valstī. Mēs piešķiram 5 gadu garantiju nevainojamām Jūsu STEINEL profesionālā sensorikas produkta īpašībām un darbībai. Mēs garan-tējam, ka šim produktam nav materiāla, ražošanas un konstrukcijas defektu. Mēs garantējam visu elektronisko būvdaļu un kabeļu ekspluatācijas drošumu, kā arī visu izmantoto materiālu un to virsmu nevainojamību.
Sūdzību iesniegšana
Ja vēlaties reklamēt Jūsu iegādāto produktu, lūdzu, nosūtiet to pilnā komplektācijā, apmaksājot pasta izdevumus, pievienojot originālo Čeku, kā arī norādot pirkuma datumu un produkta apzīmējumu, Jūsu pārdevējam vai tieši mums: Ambergs SIA, Brīvības gatve 195-20, LV-1039 Rīga. Tādēļ mēs iesakām rūpīgi saglabāt pirkuma Čeku līdz garantijas laika beigām. STEINEL nenes atbildību par transporta bojājumiem un atpakal sūtišanas riskiem.
Informāciju par garantijas pieteikumu Jūs atradīsiet mūsu mājas lapā www.steinel-professional.de/garantie
Ja Jums ir garantijas gadījums vai Jums ir jautājumi par Jūsu iegādāto produktu, Jūs jebkurā laikā varat vērsties servisa dienestā: 00371 29460997
10. Tehniskie dati
Izmēri (A x P x Dz mm) L 330 S: 270 × 253 × 109
L 331 S: 270 × 253 × 124
Elektrotikla spriegums 220-240 V, 50/60 Hz
Gaismas plūsma L 330 S: 815 lm
L 331 S: 711 lm
Jaudas patērinš (P _on ) 8,40 W
Krāsas temperatūra 3 000 K (silti balta gaisma)
Krāsas attēlošanas indekss R
a = 82
Vidējs dzīves ilgums L70B50 pie 25°C: >60 000 h
Krāsas konstistence SDCM Sākuma vērtība: 3
Gaismas stipruma sadalijums
L 330 S
L331S
| Maksimālais montāžas augstums | 2,50 m |
| Sensoru tehnoloģija | Pasīvs-infrasarkans |
| Uztveres leņķis | 360° ar 90° atveres leņķi un aizsardzību pret paiešanu apakšā |
| Uztveres sniedzamība tangenciāli 7 m | |
| Laika iestatīšana | 5 s - 15 min |
| Krēslas sliekšņa iestatījums | 2-1000 luksi |
| Bāzes gaismas funkcija | 10% |
| Programmu iestatīšana | 4 uz praksi orientētas programmas |
| Ilgstošais apgaismojums | slēdzams 4 h |
| Aizsardzības veids | IP 44 |
| Aizsargklase | II |
| Triecienstiprība | L 330 S: IK 10L 331 S: IK 10 |
| Apkārtējā temperatūra | -20 līdz +35 °C |
| Enerģijas efektivitātes klase Šai precei ir gaismas avots ar "D" energījas efektivitātes klasi | |
11. Darbības traucējumi
Traucējumi Cēlonis Risinājums
| Sensorgaismeklim netiek pievadīta strāva | ■ Drošinātājs ir izslēdzies, nav ieslēgts, bojāts vads■ Īssavienojums | ■ Ieslēdziet drošinātāju, nomainiet, ieslēdziet tikla slēdzi; pārbaudiet vadu ar sprieguma testeri■ Pārbaudiet pieslēgumus |
| Sensorgaismeklis neieslēdzas | ■ Dienas gaismas režīmā, krēslas slieksnis iestaṭīts nakts režīmā■ IZSLĒGTS tikla slēdzis■ Drošinātājs ir izslēdzies■ Nav mērķtiecīgi iestaṭīts uztveres lauks | ■ Iestatiet no jauna■ Ieslēdziet■ Ieslēdziet drošinātāju, nomainiet, pēc vajadzības pārbaudiet pieslēgumu■ Justējiet atkārtoti |
| Sensorgaismeklis neizslēdzas | ■ Nepārtraukta kustība uztveres laukā■ Sensora vienība nav nofiksējusies■ Sensorgaismeklis atrodas mērījumu fāzē (komforta taupības programma) | ■ Pārbaudiet lauku un pēc nepieciešamības atkārtoti justējiet■ Nofiksējiet sensora vienību, viegli piespiežot■ Skat. norādes par komforta taupības programmu |
| Pamata apgaismojums neizslēdzas kā vēlams ap pusnakti | ■ Ārējs gaismas avots (piem., kāds cits kustību ziņotājs vai gaismeklis) izslēdz sensorgaismekli | ■ Nosedziet sensorgaismekli pret šo svešo gaismekli. Lai sensorgaismekli atkal iestaṭītu vajadzīgos rādītājus, ir vajadzīgs laiks, tādēļ tas jānovēro vairākas dienas. Tam ir vajadzīgs laiks, lai atkal iestaṭītu īsto vērtību |
| LED diodes neizslēdzas pilnībā | ■ Izvēlēta komforta programma | ■ Programmu slēdzis uz 4 |
| Sensorgaismeklis ieslēdzas nevajadzīgi | ■ Vējš uztveres laukā kustina kokus un krūmus■ Uz ielas esošo automašīnu uztveršana■ Laika apstākļu izraisītas straujas temperatūras izmainas (vējš, lietus, sniegs), vai ari gaisa plūsma no ventilatoriem, atvērtiem logiem | ■ Iestatiet uztveres lauku precīzi ar nosegblendes palīdzību■ Iestatiet uztveres lauku precīzi ar nosegblendes palīdzību■ Izmainiet uztveres lauku, mainiet uzstādīšanas vietu |
| Izmainīta sensorgaismekļa sniedzamība | ■ Citas apkārtējās vides temperatūras | ■ Iestatiet uztveres lauku precīzi ar nosegblendes palīdzību |
