MANUAL DE UTILIZADOR IS 180 STEINEL

PT . . . 63 Siga as instruções escritas!

SE . . . 72 laktta texten!

Agradecemos-lhe a confiança depositada em nós ao comprar este sensor de infravermelhos STEINEL. Trata-se de um produto de elevada qualidade produzido, testado e embalado com o máximo cuidado.

Antes de proceder à instalação, familiarize-se com estas instruções. Só uma instalação e colocação em funcionamento corretas podem garantir a longevidade do produto e um funcionamento fiável e isento de falhas.

Fazemos votos que tenha prazer ao trabalhar com o seu novo sensor de infra-vermelhos.

PT

1. Descrição do aparelho

1 Parafuso de fixação
2 Tampa estilizada
3 Lente (amovível e rotativa para selecionar o ajuste básico do alcance máx. de 5 m ou 12 m)

4 Regulação crepuscular 2-2.000 lux
5 Ajuste do tempo 5 s–15 min.

6 Patilha de fixação (caixa que pode ser aberta para montagem e ligação à rede)

2. Dados técnicos

Dimensões (a × l × p): 120 × 76 × 56 mm

Potência: Carga de lâmpada incandescente / halogéneo	1.000 W
Lâmpadas fluorescentes, balastro eletrónico	1.000 W
Lâmpadas fluorescentes, descompensado	500 VA
Lâmpadas fluorescentes, compensado em série	900 VA
Lâmpadas fluorescentes, compensadas em paralelo	500 VA
Lâmpadas de halogéneo de baixa voltagem	1.000 VA
LED < 2 W	100 W
2 W < LED < 8 W	175 W
LED > 8 W	350 W
Carga capacitiva	132 μF

Ligação à rede: 230–240 V, 50 Hz

Ângulo de deteção 180°horizontal, 90° vertical

Ajuste básico 2: máx. 12 m (regulação de fábrica)

+ ajuste preciso por palas 1–12 m

Ajuste do tempo: 5 s–15 min. (regulação de fábrica: 5 s)

Regulação crepuscular: 2–2.000 lux (regulação de fábrica 2.000 lux)

Grau de proteção: IP 54

Intervalo de temperatura: -20 a +50 °C

3. O princípio

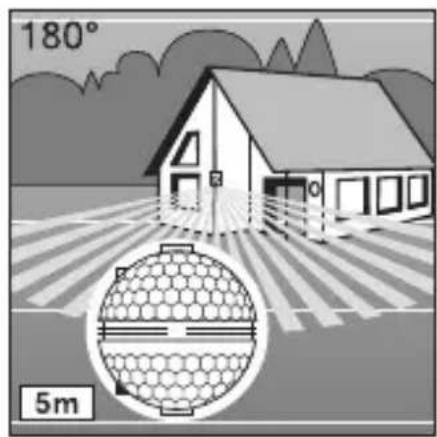

O IS 180-2 está equipado com dois sensores pirelétricos de 120°, que detetam a radiação térmica invisível proveniente de corpos em movimento (pessoas, animais, etc.). A radiação térmica, assim detetada, é convertida por meio de um sistema eletrónico, sendo

ligado a um ponto de consumo (p. ex. um candeeiro). Os obstáculos, como p. ex. muros ou vidros, não permitem a deteção de radiações térmicas, impossibilitando a comutação. Os dois sensores pirelétricos cobrem um ângulo de deteção de 180°, com um ângulo de abertura

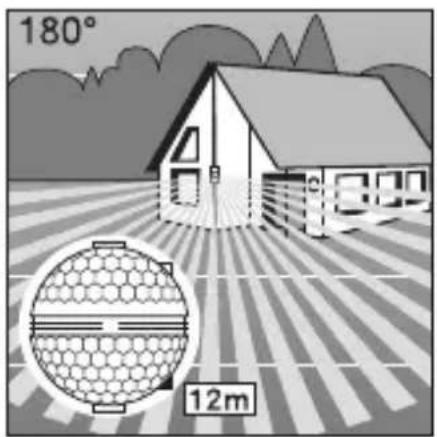

de 90°. A lente é amovível e rotativa, o que possibilita duas regulações básicas do alcance máximo de 5 m ou 12 m. O sensor de infravermelhos pode ser facilmente montado em cantos e esquinas através dos suportes de fixação à parede fornecidos juntamente.

180° 12m

Aproximação: frontal Aproximação: lateral

Importante: será possível detetar os movimentos de forma mais segura se o aparelho estiver instalado lateralmente em relação ao sentido de aproximação e se não houver obstáculos (como p. ex. árvores, muros, etc.), que impeçam a captação pelo sensor.

4. Instruções de segurança

■ Antes de executar qualquer trabalho no detetor de movimento, desligue a corrente de alimentação!
■ Durante a montagem, o cabo elétrico a conectar deve estar isento de tensão. Para tal, desligue primeiro a corrente e verifique se não há tensão, usando um medidor de tensão.

A instalação do sensor consiste essencialmente em lidar com tensão de rede. Por esse motivo, terá de ser realizada de forma profissional, segundo as respetivas prescrições de montagem e às condições de conexão nacionais em vigor. (DE-VDE 0100, AT-ÖVE-EN 1, CH-SEV 1000)

■ Tenha em atenção que o sensor tem de ser protegido com um disjuntor de proteção de condutores de 10 A. O diâmetro máximo do cabo de rede não pode ser superior a 10 mm.
■ Regulé a intensidade da luz ambiente e ajuste o tempo apenas com a lente instalada.

5. Instalação / Montagem na parede

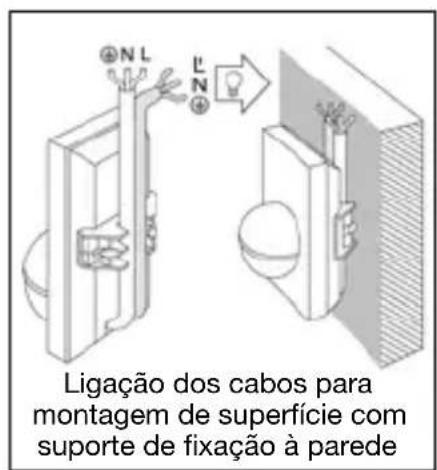

Ligação dos cabos para montagem de superfície com suporte de fixação à parede

Nota: Também pode ser utilizado um suporte de parede de canto interior para montagem na parede. Isto permite que os cabos sejam convenientemente encaminhados a partir de cima, por detrás do dispositivo e através da abertura da passagem de cabos montada na superfície.

O local de montagem deve encontrar-se a uma distância mínima de 50 cm do candeeiro, pois a sua radiação térmica pode ocasionar falsos disparos do sensor. A altura de montagem deve perfazer aprox. 2 m, para permitir os alcances anunciados de 5 / 12 m.

Passos de montagem:

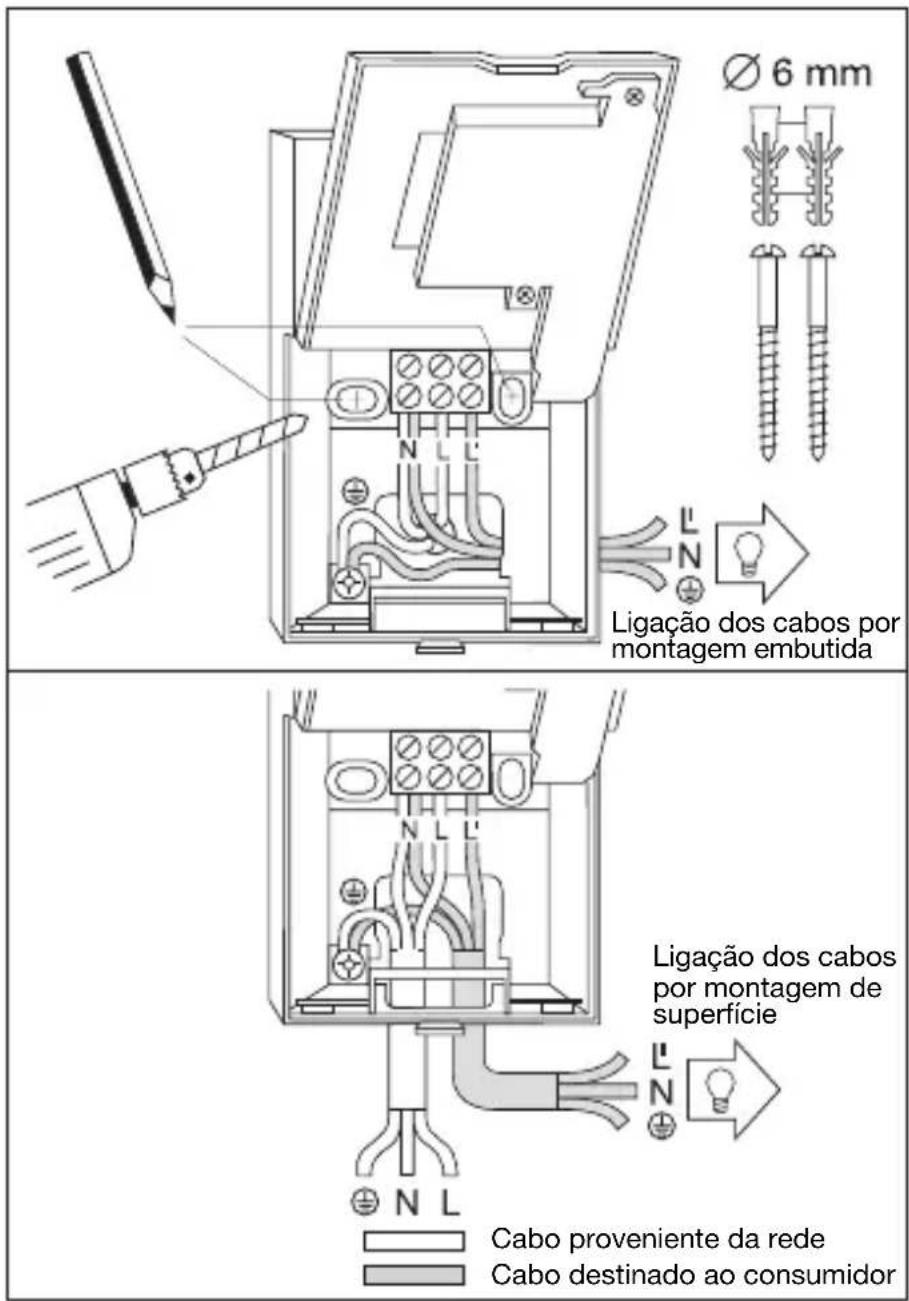

1. Tire a tampa estilizada 2, 2. Solte a patilha de fixação 6 e abra a metade inferior da caixa, 3. Marque os furos, 4. Faça os furos, coloque as buchas (∅ 6 mm), 5. Consoante o caso, montagem de superfície ou embutida, abra uma passagem para o cabo ou faça um furo na parede.
2. Introduza e conecte o cabo proveniente da rede e o cabo destinado ao consumidor. Use bujões vedantes, no caso de montagem saliente dos cabos.

a) Conexão do cabo proveniente da rede

O cabo proveniente da rede é formado por 2 a 3 fios:

L = fase

N = neutro

PE = fio de proteção à terra (💡)

Em caso de dúvida, procure identificar os cabos com um busca-polos; a seguir, volte a desligar a tensão.

A fase (L) e o neutro (N) são conectados de acordo com a ocupação dos bornes.

O fio de proteção é fixado ao contacto de terra ( )

Naturalmente que no cabo de rede pode estar montado um interruptor de rede do tipo “liga – desliga”.

Como alternativa, o sensor pode ser ativado manualmente durante o tempo predefinido através de uma tecla de contacto de rutura no cabo proveniente da rede.

b) Conexão do cabo destinado ao consumidor O cabo destinado ao consumidor é também formado por 2 a 3 fios. A fase da lâmpada liga-se ao borne com a marca L'. O neutro liga-se ao borne com a marca N partilhado pelo neutro do cabo proveniente

da rede. O fio de proteção à terra liga-se ao contacto de terra ( 12 )
7. Aparafuse e volte a fechar a caixa.
8. Coloque a lente (alcance opcional, máx. 5 m ou
12 m) v. capítulo sobre o ajuste do alcance.
9. Ajuste o tempo 5 e a

regulação crepuscular 4 (v. capítulo Funções). 10. Coloque a tampa estilizada 2 e fixe-a com o parafuso 1 para que não possa ser removida indevidamente. Importante: Se trocar as ligações, pode danificar o aparelho.

6. Montagem do suporte de fixação à parede angular

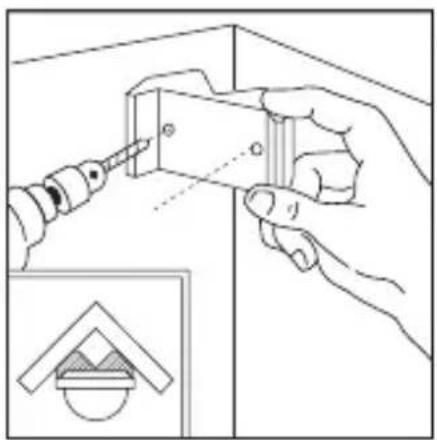

Com os suportes de parede para cantos, o IS 180-2 pode ser montado conveniente-mente em cantos no interior e exterior. Use o suporte de parede para cantos como escantilhão de perfuração ao fazer os furos. Desta forma, ajustará o furo no ângulo certo e o suporte de parede para cantos poderá ser montado sem problemas. Os suportes de parede para cantos são disponibilizados separadamente: 4007841085131 preto 4007841085148 branco

7. Funções

O sistema pode ser posto em funcionamento depois de realizar a ligação à rede, feche a caixa e coloque

5 s-15 min.

lente. A tampa estilizada 2 oculta duas possibilidades de ajuste.

Retardamento na inativa- ção (ajuste do tempo)

A duração desejada da luz da lâmpada pode ser ajustada progressivamente entre 5 s e 15 min. Quando o parafuso de ajuste se encontra no limite do lado esquerdo significa que está

Importante: regular a intensidade da luz ambiente e ajustar o tempo apenas com a lente instalada.

regulado o tempo mínimo (aprox. 5 s). Quando o para-fuso de ajuste se encontra no limite do lado direito significa que está regulado o tempo máximo (aprox. 15 min.). Recomendamos que ajuste o tempo mínimo para efeitos da regulação da área de detecção e para o teste de funcionamento.

Regulação crepuscular (limiar de resposta)

O limiar de resposta desejado pode ser ajustado continuamente de aprox. 2 a 2.000 lux. Quando o parafuso de ajuste se encontra no limite do lado esquerdo, significa que está em regime diurno com

aprox. 2.000 lux. Quando está no limite do lado direito, significa que está em regime noturno com aprox. 2 lux. Para regular a área de detecção e proceder ao teste de funcionamento à luz do dia, o parafuso de ajuste tem de estar no limite esquerdo.

A lente do IS 180-2 está dividida em duas áreas de deteção. Com uma das metades obtém-se um alcance máx. de 5 m e com a outra um alcance máx. de 12 m (com altura de montagem de aprox. 2 m). Depois de colocar a lente (encaixar a lente com firmeza na guia prevista para este fim), o alcance

máx. selecionado de 12 m ou 5 m é indicado em baixo, do lado direito. Aplicando uma chave de fendas lateralmente, a lente pode ser desencaixada e recolocada na posição correspondente ao alcance pretendido.

PT

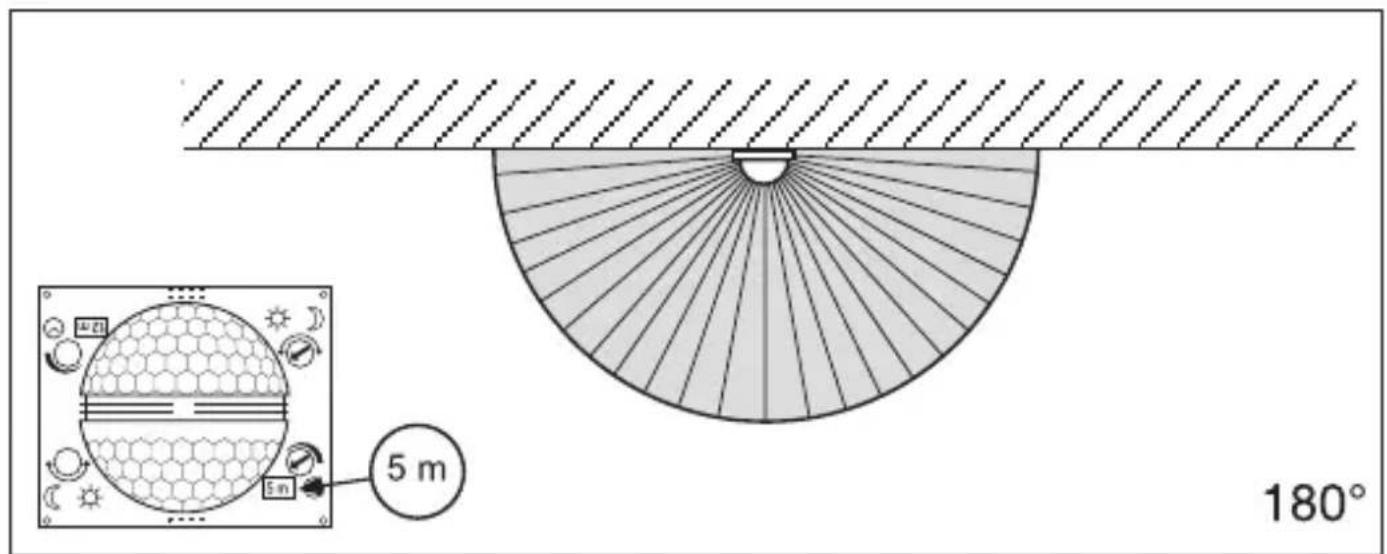

9. Exemplos

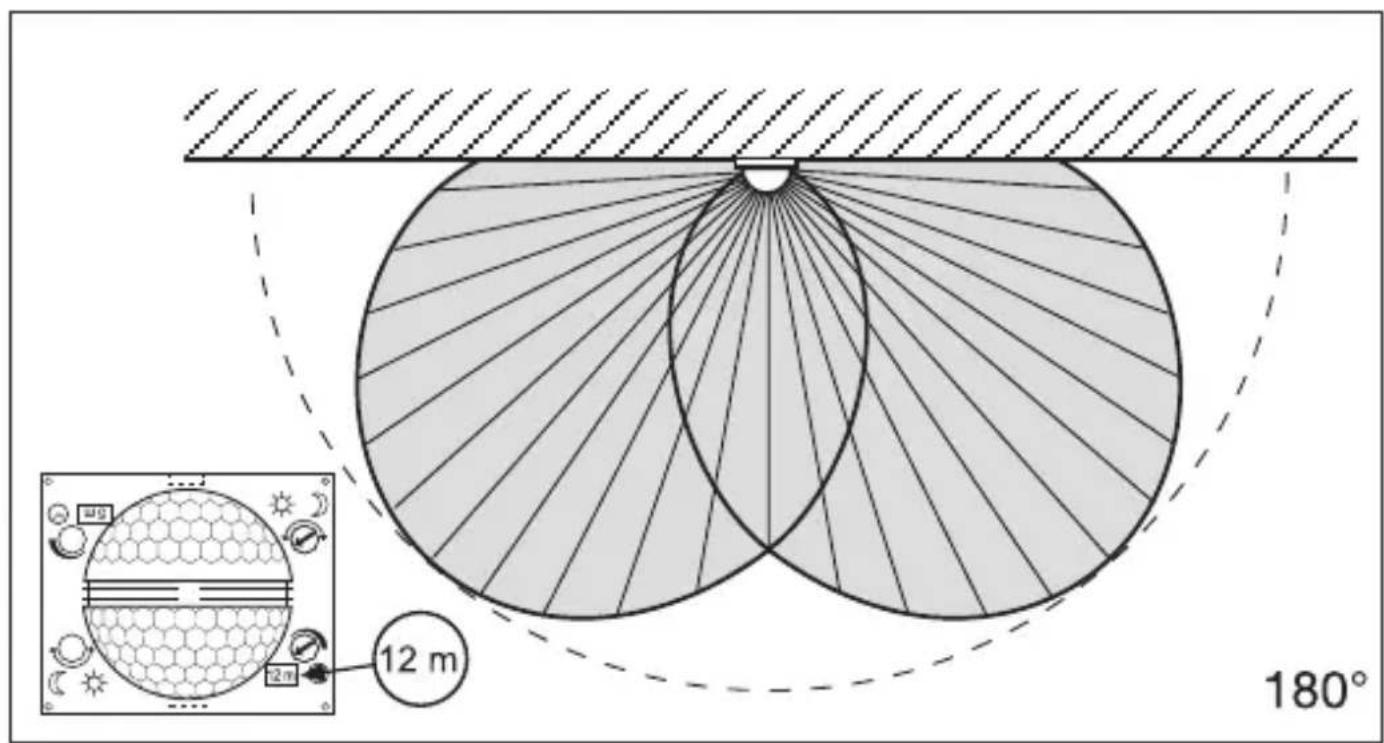

5 m 180°

12 m 180°

10. Ajuste preciso específico com palas

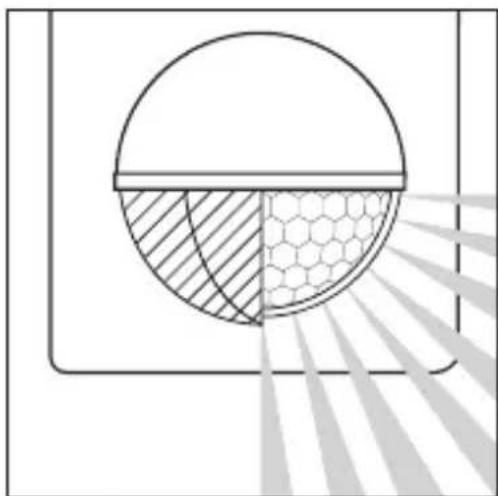

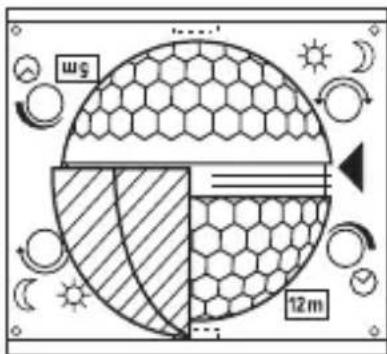

A área de detecção pode ser ajustada de forma exata através da colocação de palas, a fim de excluir ou vigiar seletivamente áreas extra como p. ex. passeios ou propriedades vizinhas. As palas podem ser separadas pelas divisões pré-marcadas ou cortadas com uma tesoura, quer na horizontal quer na vertical. Essas palas podem ser depois colocadas na reentrância mais acima a meio da lente. Depois de colocar a tampa estilizada elas ficam fixadas.

(Ver em baixo: exemplos de redução do ângulo de deteção e de limitação do alcance.)

ws 12 m

11. Exemplos

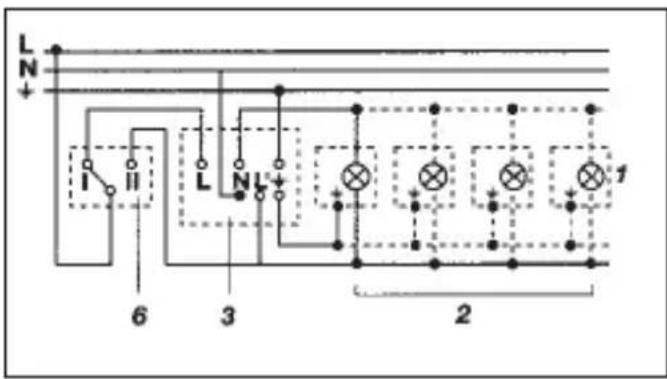

12. Exemplos de conexão

1. Candeeiro sem neutro 2. Candeeiro com neutro

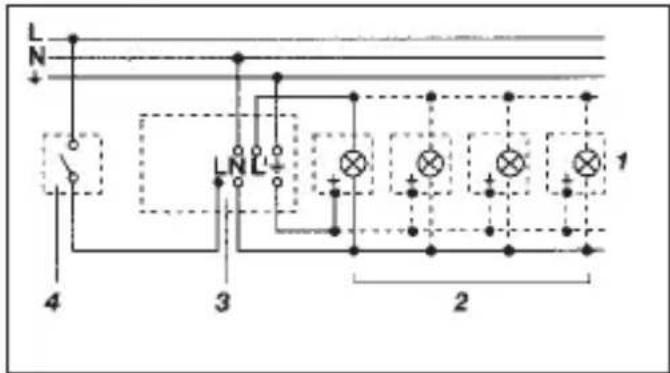

1. Conexão mediante comutador de lustre para modo manual e automático

L + 6 3 2 1

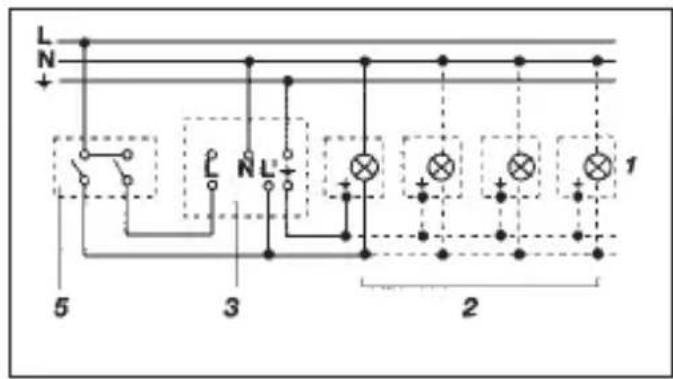

1. Conexão mediante comutador inversor para modo de luz permanente e automático

Posição I: Modo automático Posição II: Modo manual, iluminação contínua Atenção: não se pode desligar a instalação, só é possível selecionar uma das posições I e II.

1) por ex. 1 - 4 x lâmpadas incandescentes de 100 W
2) Consumidores, iluminação máx. 1.000 W (ver Dados Técnicos)
3) Bornes de conexão do IS 180-2
4) Interruptor no interior da casa
5) Comutador em série no interior da casa, modo manual, automático
6) Comutador de escada no interior da casa, modo automático, luz contínua

13. Funcionamento / conservação

O sensor de infravermelhos é adequado para a ativação automática de luzes. O aparelho não se adequa a sistemas de alarme antirroubo especiais, uma vez que não está garantida a proteção contra sabotagem exigida

por lei. As influências climatéricas podem deteriorar o funcionamento do detetor de movimento. As rajadas fortes de vento, a neve, a chuva e o granizo podem causar uma ativação errada, porque o sistema não

consegue distinguir entre alterações súbitas de temperatura e irradiação proveniente de fontes de calor. Se estiver suja, a lente de deteção pode ser limpa com um pano húmido (sem usar produtos de limpeza).

14. Falhas de funcionamento

Falha Causa Solução

IS 180-2 sem tensão	■ Fusível queimado, não ligado■ Curto-circuito■ Interruptor de rede DESLIGADO	■ Fusível novo, ligar o interruptor de rede, verificar o condutor com medidor de tensão■ Verificar as conexões■ Ligar
IS 180-2 não liga	■ Durante o regime diurno a regulação crepuscular está ajustada para o regime noturno■ Lâmpadaincandescente fundida■ Interruptor de rede DESLIGADO■ Fusível queimado■ Área de deteção ajustada incorretamente	■ Reajustar■ Substituir a lâmpada■ Ligar■ Fusível novo, verificar eventualmente a conexão■ Reajustar
IS 180-2 não desliga	■ Movimento constante na área de deteção■ Candeeiro ligado está dentro da área de deteção e volta a ligar, devido a alteração térmica■ Comuta para o regime contínuo através do comutador em série no interior da casa■ Dispositivo WiFi está posicionado muito perto do sensor	■ Examinar a área e eventualmente reajustar ou cobrir com pala■ Modificar a área ou cobrir com pala■ Colocar o comutador em série em modo automático■ Aumente a distância entre o dispositivo WiFi e o sensor
IS 180-2 está sempre a LIGAR / DESLIGAR	■ O candeeiro ligado está dentro da área de deteção■ Encontram-seanimais em movimento dentro da área de deteção■ Fontetérmica (p.ex. exaustor) dentro da área de deteção	■ Modificar a área ou cobrir com pala, aumentar a distância■ Modificar a área ou cobrir com pala■ Modificar a área ou cobrir com pala
IS 180-2 liga inadvertamente	■ O vento agita árvores e arbustos na área de deteção■ São detetados automóveis a passar na estrada■ Alteração térmica súbita devido a influências climáticas (vento, chuva, neve) ou ar evacuado de ventiladores, janelas abertas	■ Suprimir áreas com as palas■ Suprimir áreas com as palas■ Modificar a área, mudar para outro local de montagem

15. Reciclagem

Equipamentos elétricos, acessórios e embalagens devem ser entregues num posto de reciclagem ecológica.

Nunca deite equipamentos elétricos para o lixo doméstico!

Apenas para estados membros da U.E.:

Segundo a diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, e a respetiva transposição para o direito nacional, todos os equipamentos elétricos e eletrónicos em fim de vida útil devem ser recolhidos separadamente e entregues nos pontos de recolha previstos para fins de reutilização ecológica.

16. Garantia do fabricante

Este produto Steinel foi fabricado com todo o zelo e o seu funcionamento e segurança verificados, de acordo com as normas em vigor, e sujeito a um controlo por amostragem aleatória. A STEINEL garante o bom estado e o bom funcionamento do aparelho. O prazo de garantia é de 36 meses a contar da data de compra. Damos garantia a falhas relacionadas com defeitos de material ou de fabrico. A garantia inclui a reparação ou a substituição das peças com defeito, de acordo com o nosso critério, estando excluídas as peças sujeitas a desgaste, os danos e as falhas originados por uma utilização ou manutenção incorreta. Excluem-se igualmente os danos provo cados noutros objetos estranhos ao aparelho. Os serviços previstos na garantia só serão prestados caso o aparelho seja apresentado bem embalado no respetivo serviço de assistência técnica, devidamente montado e acompanhado da fatura (data da compra e carimbo do revendedor) e de uma pequena descrição do problema.

Serviço de reparação: depois de expirado o prazo de garantia ou em caso de falha não abrangida pela garantia, contacte o serviço de assistência técnica mais perto de si para saber quais são as possibilidades de reparação.
