NAUDOJIMO INSTRUKCIJA IS 180 STEINEL

LT .. 199 Laikykitės rašytinių instrukcijų!

Dėkojame, kad parodėte pasitikėjimą ir įsigijote šį infraraudonųjų spindulių sensorių. Jūs įsigijote aukštos kokybės produktą, kuris pagamintas, išbandytas ir supakuotas ypač kruopščiai.

Prieš prijungdami prietaisą, susipažinkite su šia montavimo instrukcija. Nes tik jei prietaisą prijungsite taisyklingai ir tinkamai iš pat pradžių, jį galėsite eksploatuoti ilgai, jis tarnaus patikimai ir be gedimų.

Linkime Jums sėkmingai naudoti naujaji infraraudo-nųjų spindulių sensorių.

1. Prietaiso aprašymas

1 Apsauginis varžtas
2 Dangtelis
3 Objektyvas (nuimamas ir pasukamas, galima pasirinkti veikimo nuotolio pagrindinį nustatymą maks. 5 arba 12 m)

4 Prieblandos nustatymas 2–2.000 liuksų)
5 Laiko nustatymas – 5 sek. – 15 min.

6 Fiksavimo spragtukas (atlenkiamas korpusas montavimui ir prijungimui prie tinklo)

2. Techniniai duomenys

Matmenys (A × P × G): 120 × 76 × 56 mm

Galingumas: Kaitrinės / halogeninės lemputės apkrova	1.000 W
Liuminescencinės lempos elektroniniai paleidimo įrenginiai (EVG)	1.000 W
Liuminescencinės lempos, nekompensuotos	500 VA
Liuminescencinės lempos, išilginė kompensacija	900 VA
Liuminescencinės lempos, kompensuojamos lygiagrečiuoju būdu	500 VA
Žemos įtampos halogeninės lempos	1.000 VA
LED < 2 W	100 W
2 W < LED < 8 W	175 W
LED > 8 W	350 W
Talpinė apkrova	132 μF

Tinklo jungtis: 230–240 V, 50 Hz

Apimties kampas: 180^ horizontaliai, 90^ vertikaliai

Jutiklio veikimo

nuotolis: 1 pagrindinis nustatymas: maks. 5 m

2 pagrindinis nustatymas: maks. 12 m

(gamyklos nustatymas)

+ tikslusis nustatymas naudojant uždangas 1–12 m ribose

Laiko nustatymas: 5 sek. – 15 min. (gamyklos nustatymas: 5 sek.)

Prieblandos lygio

nustatymas: 2–2.000 liuksų (gamyklos nustatymas: 2.000 liuksų)

Apsaugos tipas: IP 54

Temperatūros

diapazonas: Nuo -20 iki +50 °C

3. Principas

Prietaise IS 180-2 yra sumontuoti du 120° piroelektriniai jutikliai, kurie fiksuoja judančių kūnų (žmonių, gyvūnų ir t. t.) skleidžiamą nema-tomą šiluminę spinduliuotę. Ši užfiksuota skleidžiama šiluma paverčiama elektroni-niais signalais, kurie jjungia prijungtą vartotoją (pvz.,

šviestuvą). Kliūtys, pvz., sienos ar langai, trukdo užfik-suoti skleidžiamą šiluma, tokiu atveju šviesa nejsijungia. Naudojant du piroelektrinius jutiklius, užtikrinamas 180° apimties kampas, esant 90° atverties kampui. Objektyvas yra nuimamas ir pasukamas. Tai teikia galimybę

pasirinkti du veikimo nuotolio pagrindinius nustatymus – maks. 5 arba 12 m. Naudojant prie prietaiso pridėtus sieninius laikiklius, infraraudonąjį jutiklį galima lengvai pritvirtinti prie vidinių ir išorinių kampų.

180° 12m

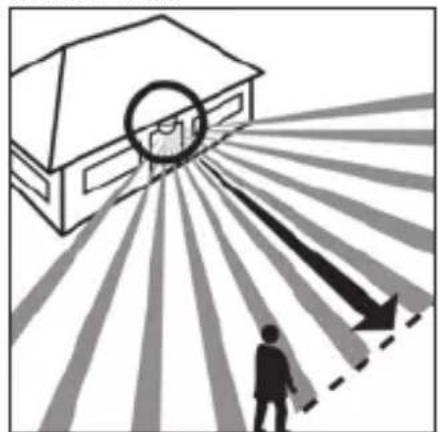

Éjimo kryptis: iš priekio Éjimo kryptis: iš šono

Svarbu! Geriausiai judesys bus fiksuojamas tuomet, kai prietaisas montuojant bus atsuktas šonu judėjimo krypčiai ir sensoriaus jautrumo lauko neužstos kliūtys (pvz., medžiai, sienos ir pan.).

4. Saugumo nurodymai

■ Prieš pradėdami bet kokius darbus su judėjimo davikliu, atjunkite elektros energijos tiekimą!
■ Montuojant prijungiamajame elektros laide neturi būti įtampos. Pirmiausia išjunkite elektros srove ir įtampos tikrinimo prietaisu patikrinkite, ar nėra įtampos.

■ Irengiant jutiklj dirbama su tinklo jtampa. Todėl šį darbą reikia atlikti kva-lifikuotai, vadovaujantis įprastiniais reglamentais dėl elektros instaliacijos ir prijungimo sąlygomis. (DE-VDE 0100, AT-ÖVE-EN 1, CH-SEV 1000).

■ Atkreipkite dėmesį į tai, kad prijungiant jutiklj reikia įrengti 10 A linijos apsauginį automatinį išjungiklj. Elektros tinklo laido skersmuo negali viršyti 10 mm.
■ Laiko ir prieblandos nustatymus reikia atlikti tik sumontavus objektyva.

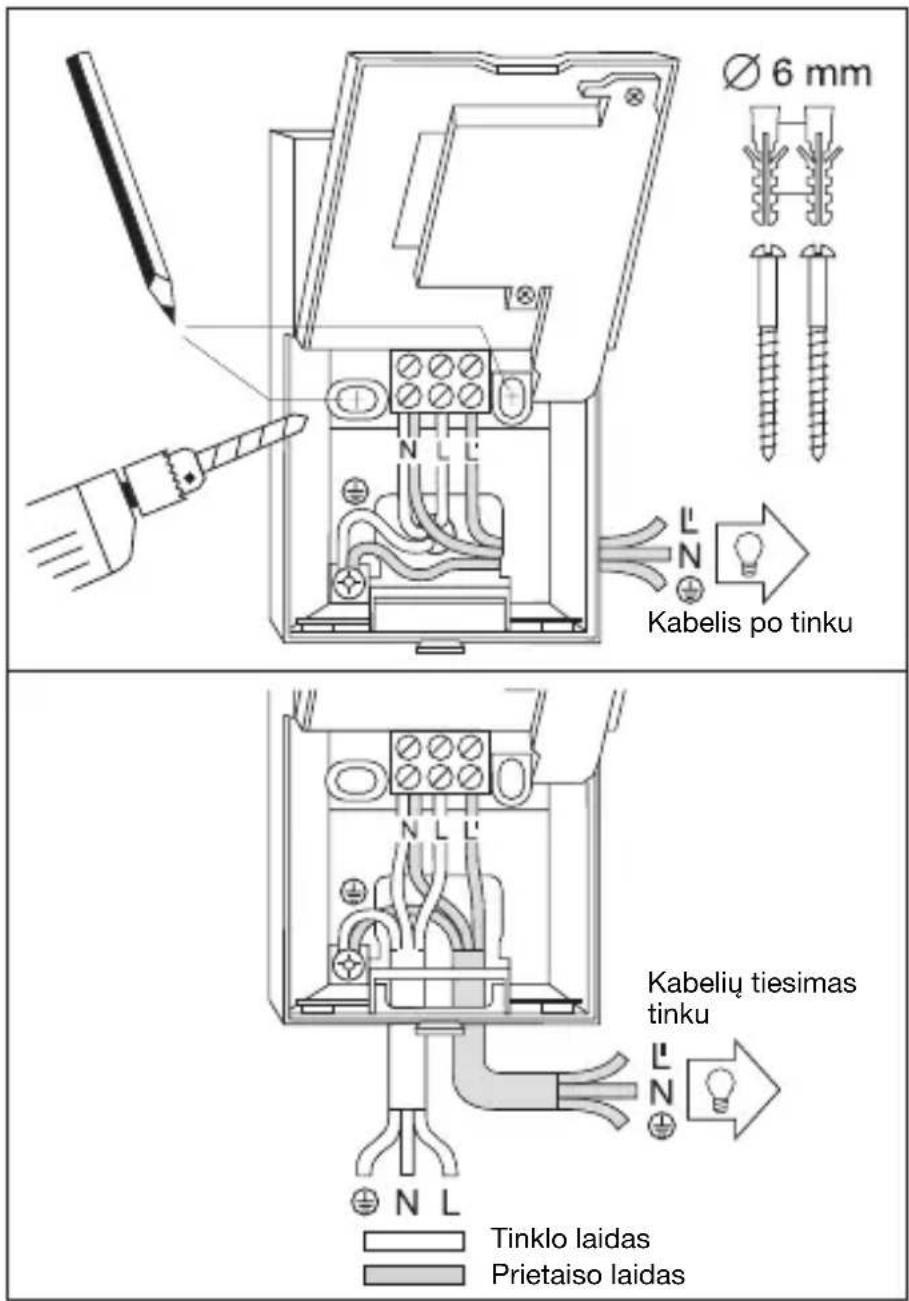

5. Irengimas / montavimas prie sienos

Ø 6 mm Kabelis po tinku Kabelių tiesimas tinku Tinklo laidas Prietaiso laidas

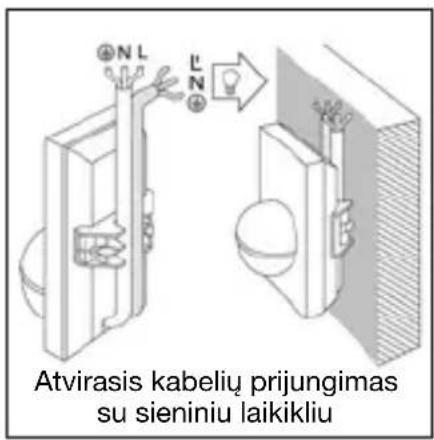

Atvirasis kabelių prijungimas su sieniniu laikikliu

Pastaba: montuojant ant sienos taip pat galima naudoti vidinį kampinį sieninį laikikljį. Tai leidžia patogiai pravesti kabelius iš viršaus už įrenginio ir pro paviršiuje montuojamo kabelių tiekimo angos angą.

Montavimo vieta turi būti nutolusi nuo šviestuvo ne mažiau kaip 50 cm, kadangi dėl šviestuvo šiluminės spinduliuotės jutiklis gali suveikti klaidingai. Siekiant užtikrinti 5 / 12 m sensoriaus jautrumo zoną, pasta- raji reikėtu montuoti apie 2 m aukštyje.

Montavimo eiga

1. Nutraukite originalaus dizaino dangtelj 2

2. Atlaisvinkite fiksavimo spragtuka 6 ir atlenkite apatinę korpuso puse.

3. Pasižymėkite gręžtinių skylių vietas. 4. Išgręžkite skyles, jkiškite kaištį (Ø 6 mm).

4. Išdaužkite sieną kabelio įvadui, priklausomai nuo poreikio – atvirajam arba uždarajam montavimui.

5. Nutieskite ir prijunkite tinklo ir vartotojo prijungimo kabelius. Jei kabelius montuojate atviruoju būdu, naudokite sandarinimo kaiščius.

a) Tinklo jvado prijungimas:

Tinklo įvadą sudaro dvigys-lis arba trigyslis kabelis:

L = fazè

N = nulinis laidas

PE = apsaugos laidas (Jei kyla abejonių, laidus patikrinkite įtampos indikatoriumi; po to atjunkite srove. Fazės (L) ir nulinis laidas (N) jungiami pagal gnybtų išdestymą. Ižeminimo laidą junkite prie jžeminimo kontakto (J)

Be abejo, i tinklo ivadą galima įmontuoti tinklo jungikli, kuris atliks jjungimo ir išjungimo funkcijas. Pasirinktinai jutikli galima aktyvinti nustatytajam laikui rankiniu būdu elektros tinklo laido atjungiamojo kontakto mygtuku.

b) Vartotojo laido jungtis Vartotojo laidas, jungiamas prie šviestuvo, taip pat yra 2 arba 3 gyslų kabelis. Šviestuvo srovinis laidas jungiamas prie gnybto, pažymėto L'. Nulinis laidas jungiamas prie gnybto, pažymėto N, kartu su tinklo prijungimo nuliniu laidu. Apsauginis

laidas jungiamas prie jžeminimo kontakto (

1. Korpusą priveržkite ir vėl uždarykite.

2. Uždėkite objektyvą (veikimo nuotolis pasirinktinai maks. 5 arba 12 m), žr. skyrių „Veikimo nuotolio nustatymas“.

3. Atlikite laiko 5 ir prie-

blandos 4 nustatymą (žr. skyrių „Funkcijos“).

1. Uždėkite originalaus dizaino dangtelį 2 ir pri-veržkite apsauginiu sraigtu 1, kad jo negalėtų nuimti pašaliniai asmenys.

Svarbu! Neteisingai sujunge laidus, galite sugadinti prietaisą.

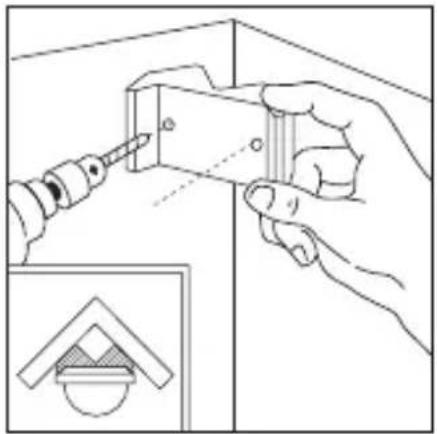

6. Kampinių sieninių laikiklių montavimas

Naudojant kampinius sieninius laikiklius, IS 180-2 galima patogiai pritvirtinti prie vidinių ir išorinių kampų. Kai gręžiate skyles, naudoki-te kampinį sieninį laikiklį kaip gręžimo šabloną. Tokiu būdu nustatysite gręžimo angą tinkamu kampu ir kampinį sieninį laikiklį galėsite su-montuoti be jokių problemų. Kampinius sieninius laikiklius galima įsigyti atskirai: 4007841085131 juodos spalvos 4007841085148 baltos spalvos

7. Funkcijos

Prijungus prietaisą prie tinklo, uždarius korpusą ir uždėjus objektyvą, prietaisą galima naudoti.

Originalaus dizaino dangtelis 2 teikia galimybę pasirinkti vieną iš dviejų nustatymų.

Svarbu! Laiką ir šviesos stiprį galima nustatyti tik įmontavus lęšį.

5 sek.-15 min.

Išjungimo vėlinimas (švietimo trukmės nustatymas)

Pageidaujama švietimo trukmė gali būti nustatoma nuo mazdaug 5 sek. iki maks. 15 min. Kairioji galinė nustatymo sraigto padėtis atitinka trumpiausią laiką,

maždaug 5 sek., o dešinioji galinė nustatymo sraigto padėtis atitinka ilgiausią laiką, maždaug 15 min. Nustatant aptikimo zoną ir veikimo bandymo tikslais rekomenduojama nustatyti trumpiausią laiką.

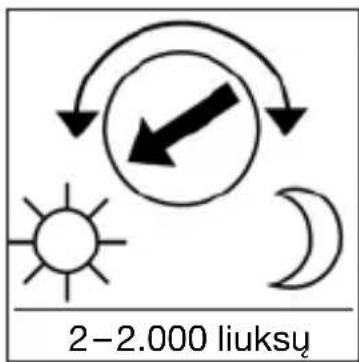

Prieblandos lygio nustatymas (suveikimo slenkstis)

Pageidaujamas jutiklio suveikimo slenkstis nustatomas tolygiai nuo maždaug 2 iki 2.000 liuksų. Kairioji galinė nustatymo sraigto padėtis atitinka dienos šviesos režimą, maždaug 2.000 liuksų.

Dešinioji galinė nustatymo sraigto padėtis atitinka prieblandos režimą, maždaug 2 liuksus. Nustatant aptikimo zoną ir dienos šviesos sąlygomis atliekamo veikimo bandymo tikslais nustatymo sraigta būtina pasuktį i kairiająą galinę padėtį.

8. Pagrindiniai veikimo nuotolio nustatymai

12 m

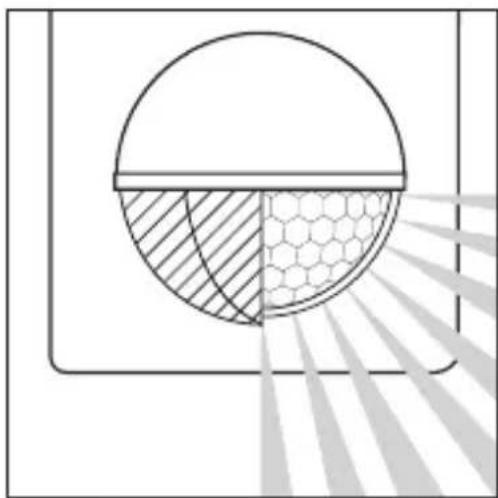

Prietaiso IS 180-2 objektyvas yra padalytas i dvi aptikimo zonas. Viena pusė skirta nustatyti maks. 5 m jautrumo zonai, kita – maks. 12 m (kai prietaisas sumontuotas apie 2 m aukštyje). Uždėjus objektyvą (jj reikia tvirtai įsprausti i tam skirtą kreipikli), apačioje dešinėje galima matyti pasirinkta didžiausią veikimo nuotolį – 12 arba 5 m.

Linze galima atsuktuvu iš šono išimti ir vėl įdėti atitinkamai pagal pageidaujamą jautrumo zoną.

9. Pavyzdžiai

5 m 180°

12 m 180°

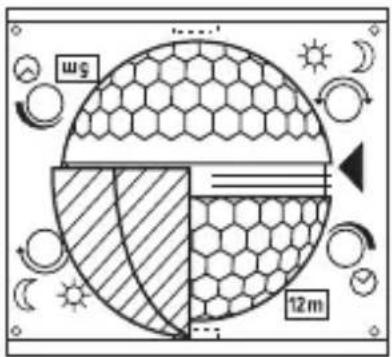

10. Individualus nustatymas naudojantis dengiamosiomis užsklandomis

Siekiant, kad i jautrumo zoną nepatektų kitos teritorijos, pvz., kaimynų teritorija ar takai, ar norint jas tikslingai stebėti, jautrumo zoną galima tiksliai nustatyti naudojantis dengiamosiomis užsklandomis.

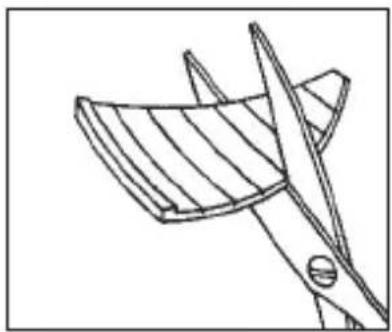

Dengiamosios užsklandos atskiriamos pagal jlietas linijas horizontaliai arba vertikaliai arba nukerpamos. Tada jos užkabinamos linzės viduryje esančiame viršutiniame griovelyje. Galutinai užfiksuojama uždedant originalaus dizaino dangtelį.

(Žr. toliau: apimties kampo ir veikimo nuotolio sumažini-mo pavyzdžiai.)

ws 12 m

11. Pavyzdžiai

12. Prijungimo pavyzdžiai

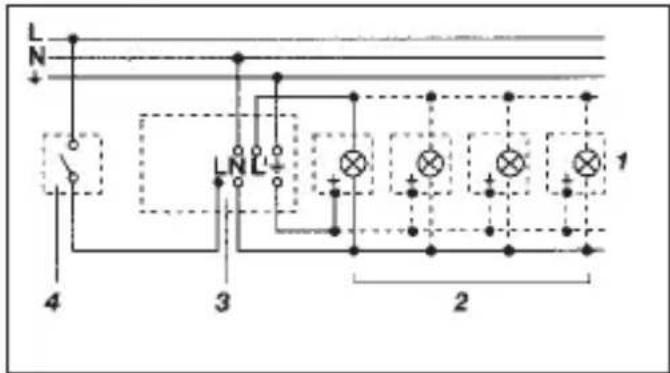

1. Prijungimas per nuosekluji jungiklj, norint jjungti rankinio ir automatinio valdymo režimą

L + 6 3 2 1

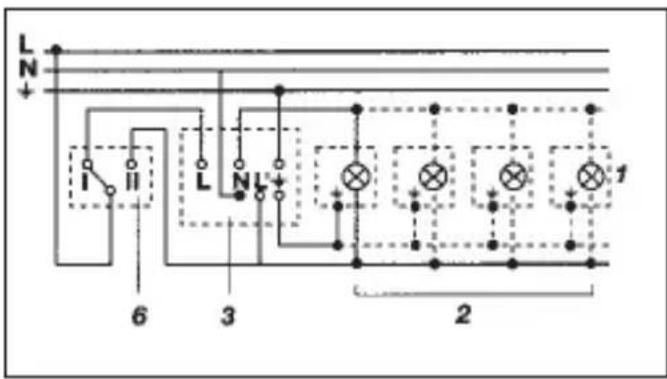

1. Prijungimas perjungikliu, norint jjungti pastovų švietimą arba automatinį režima

I padėtis: automatinis režimas II padėtis: nepertraukiamo apšvietimo rankinis režimas Dėmesio! Įrenginio negalima išjungti, galima pasirinkti tik režimą tarp I ir II padėties.

1) Pvz., 1–4 x 100 W kaitrinės lemputės
2) Vartotojas, apšvietimas maks. 1.000 vatų (žr. „Techniniai duomenys“)
3) IS 180-2 prijungimo gnybtai
4) Vidinis sistemos jungiklis
5) Vidinis nuoseklusis sistemos jungiklis, rankinis, automatinis
6) Vidinis sistemos režimo perjungiklis, automatinis, pastovus švietimas

13. Naudojimas / priežiūra

Infraraudonuju spindulių sensorius naudojamas automatiniam šviesos jungimui. Specialioms įsilaužimo pavojaus signalizacijoms jis netinka, nes jis neturi tam reikalingos apsaugos nuo sabotažo.

Oro sąlygos gali įtakoti judesio sensoriaus veikimą. Esant stipriems vėjo gūsiams, sningant, lyjant, krušos metu prietaisas gali įsijungti nepageidaujamu metu, nes staigių temperatūros pokyčių neįmanoma

atskirti nuo šilumos šaltinių. Užsiteršusias linzes valykite drėgnu audeklu (nenaudokite jokių valiklių).

14. Veikimo sutrikimai

Gedimas Priežastis Pagalba

IS 180-2 netiekiama elek-tros srovė	Perdegęs saugiklis, prietaisas nejjungtas į tinkląTrumpasis jungimasTinklo jungiklisIŠJUNGTAS	Reikia naujo saugiklio,junkite tinklo jungikli;įtampos rodytuvupatikrinkite laidąPatikrinkite įvadąljunkite
IS 180-2 nejsijungia	Dienos metu nustatytasnakties režimasPerdegusi lemputėTinklo jungiklisIŠJUNGTASPerdegęs saugiklisJautrumo zona nustatytanetiksliai	Nustatykite iš naujoPakeiskite lemputęljunkiteReikia naujo saugiklioarba patikrinkite įvadąNustatykite iš naujo
IS 180-2 neišsijungia	Jautrumo zonoje fiksuo-jamas nuolatinis judesysĮsjungęs žibintas yrapagavimo diapazone irdėl temperatūros kitimovėl įsijungiaSistemos vidiniu nuose-kliuoju jungikliu įjungtaspastovaus švietimorežimasWLAN įrenginys yra labaiarti jutiklio	Patikrinkite jautrumozoną ir, jei reikia iš naujoją nustatykite arba pak-eiskitePakeiskite arba nustaty-kite kitą jautrumo zonąNuoseklusis jungiklisautomatiniame režimePadidinkite atstumą tarpWLAN įrenginio ir jutiklio
IS 180-2 nuolat įsijungiair išsijungia	Šviestuvas yra jautrumozonojeJautrumo zonoje judagyvūnaiŠilumos šaltinis (pvz.,ventiliacijos vamzdis)aptikimo zonoje	Pakeiskite arba nustaty-kite kitą jautrumo zoną,padidinkite atstumąPakeiskite arba nustaty-kite kitą jautrumo zonąPakeiskite arba nustaty-kite kitą jautrumo zoną
IS 180-2 įsijungianepageidaujamu metu	Jautrumo zonoje vėjaslinguoja medžius irkrūmusUžfiksuojami gatvevažiuojantys automobiliaiStaigūs temperatūrossvyravimai dėl oro sąlygų(vėjo, lietaus, sniego)arba ventiliatorių aratvirų langų sukelto orojudėjimo	Užsklandomis pakore-guokite jautrumo zonąUžsklandomis pakore-guokite jautrumo zonąPakeiskite jautrumozoną, pakeiskitemontavimo vietą

15. Šalinimas

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elek- tros prietaisų kartu su buitinėmis atlie- komis!

Tik ES šalims

Remiantis galiojančia Europos Sajungos Direktyva dėl elektros ir elektronikos jrangos atlieku ir jos perkėli- mo į nacionalinę teisę, ne- betinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

16. Gamintojo garantija

Šis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ suteikia prietaisui garantija. Garantinis laikotarpis – 36 mėnesiai.

Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos.

Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys.

Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatlyginama.

Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspau-

du), tinkamai supakuotas atsiunčiamas i atitinkamą techninės priežiūros tarnybos vietą.

Remontas: pasibaigus garantinio aptarnavimo laikotarpiui arba esant gedimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teiraukitės artimiausiame aptarnavimo centre.
