Igen tisztelt Ügyfelünk!

Nagyon köszönjük a bizalmát, amit a STEINEL infravörös mozgásérzékelőjének megvásárlásával kifejezésre juttatott. Ön egy kiváló minőségű termék mellett döntött, amelyet a legnagyobb gondossággal

gyártottunk, próbáltunk ki és csomagoltunk. Kérjük, a beszerelés előtt tanulmányozza át alaposan ezt a szerelési útmutatót. Ugyanis csak a szakszerű felszerelés és üzembe helyezés garantálja a hosszú távú, megbízható és zavarmentes működést.

Kívánjuk, hogy lelje örömét az új infravörös mozgásérzékelőjének használatában.

1. A készülék ismertetése

1 Biztosító csavar
2 Egyedi kivitelü előlap
3 Lencse (levehető és elfordítható a hatótávolság alapértékének max. 5 m-re vagy 12 m-re történő beállításához)

4 Szürkületi beállítás 2–2.000 Lux
5 Időbeállítás 5 mp–15 perc

6 Rögzítő nyelv (készülékház felhajtható a szereléshez és a hálózati csatlakozáshoz)

2. Műszaki adatok

Méretek (ma × szé × mé): 120 × 76 × 56 mm

Teljesítmény: Izzó- / halogénlámpa terhelés	1.000 W
Elektronikus előtét fénycsövek	1.000 W
Kompenzálatlan fénycsövek	500 VA
Sorosan kompenzált fénycsövek	900 VA
Párhuzamosan kompenzált fénycsövek	500 VA
Kisfeszültségű halogénlámpák	1.000 VA
LED < 2 W	100 W
2 W < LED < 8 W	175 W
LED > 8 W	350 W
Kapacitív terhelés	132 μF

Hálózati csatlakozás: 230–240 V, 50 Hz

Érzékelési szög vízszintesen 180°, függőlegesen 90°

Az érzékelő hatótávolsága: 1. alapbeállítás: max. 5 m

1. alapbeállítás: max. 12 m (gyári beállítás)

+ finombeállítás takaróbetetékel: 1–12 m

Időbeállítás: 5 mp–15 perc (gyári beállítás: 5 mp)

Szürkület-beállítás: 2–2.000 Lux (gyári beállítás: 2.000 Lux)

Védettségi mód: IP 54

Hőmérséklettartomány: -20 - +50 °C

3. Működési elv

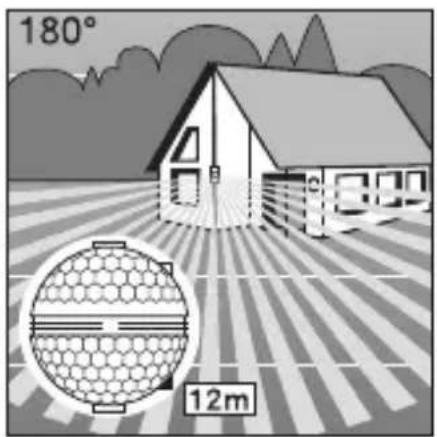

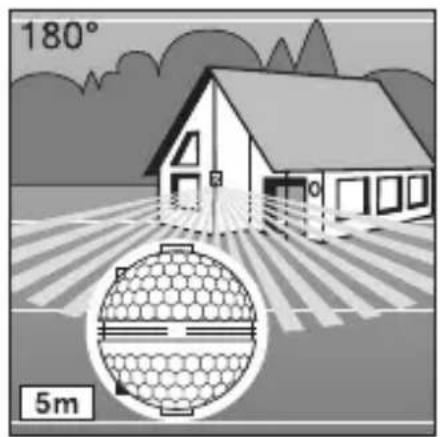

Az IS 180-2 eszköz két 120°-os piro-érzékelővel rendelkezik, melyek a mozgó testek (emberek, állatok, stb.) által kibocsátott, láthatatlan hősugárzást érzékelik. Az eszköz a felfogott hősugárzást elektronikus jellé alakítja, és ennek segítségével kapcsolja be a csatlakoztatott

fogyasztót (pl. egy világító- testet). Akadályokon, így pl. falon vagy ablaküvegen keresztül a hősugárzás nem érzékelhető, ezért a fogyaszt- tó sem kapcsolódik be. A két piro-érzékelő segítségével 180°-os érzékelési szög és 90°-os nyílásszög érhető el. A lencse levehető és

elfordítható. Ezáltal két, max. 5 m-es, vagy 12 m-es hatótávolság-alapérték beállítását teszi lehetővé. A mellékelt fali tartó segítségével az infravörös mozgásérzékelő probléma mentesen felszerelhető belső és külső sarkokra is.

180° 12m

Hatótávolság max. 12 m Hatótávolság max. 5 m

Mozgásirány: szemből Mozgásirány: oldalt

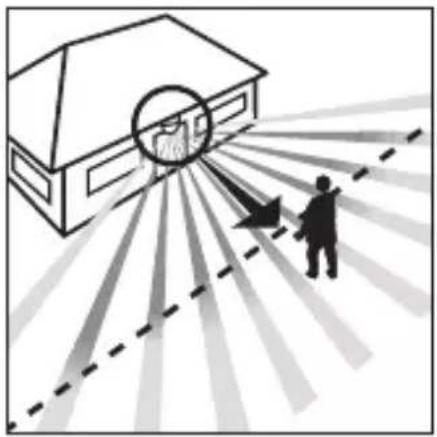

Fontos! A mozgás érzékelése akkor a legbiztosabb, ha a berendezést a mozgáshoz képest oldalirányban helyezi el, és az érzékelő látóterét nem korlátozzák akadályok (pl. fák, falak stb.).

4. Biztonsági tudnivalók

■ A mozgásérzékelőn végzendő minden munka előtt szakítsa meg a feszültségellátást!
■ Szereléskor a csatlakoztatandó elektromos vezeték nem lehet feszültség alatt. Ezért elsőként kapcsolja le az áramot, és feszültségjelzővel ellenőrizze a feszültségmentességet.

■ Az érzékelő felszerelésekor hálózati feszültséggel végzett munkáról van szó. Ezért azt szakszerűen, az illető országban szokásos szerelési előírásoknak és csatlakoztatási feltételeknek megfelelően kell végezni (DE-VDE 0100, AT-ÖVE-EN 1, CH-SEV 1000)

■ Kérjük, vegye figyelembe, hogy az alkonykapcsolót 10 A-es hálózati védőkapcsolóval kell biztosítani. A hálózati csatlakozóvezeték átmérője max. 10 mm lehet.
■ Az idő- és szürkület beállítást csak felszerelt lencsével végezze el.

5. Bekötés / Felszerelés a falra

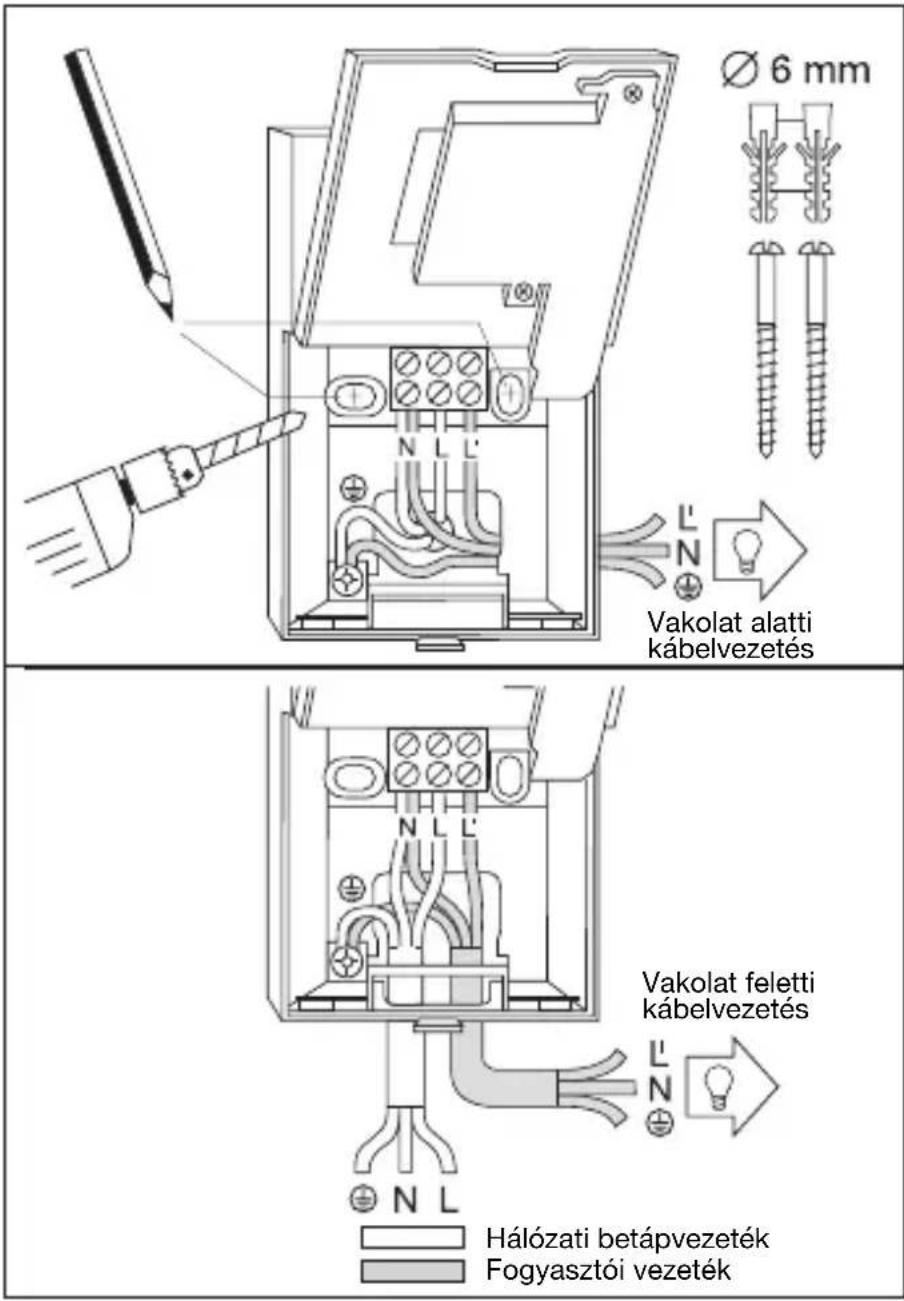

Ø 6 mm Vakolat alatti kábelvezetés Vakolat feletti kábelvezetés Hálózati betápvezeték Fogyasztói vezeték

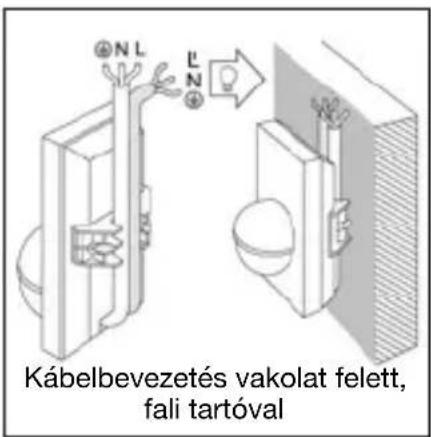

Kábelbevezetés vakolat felett, fali tartóval

Tudnivaló: A belső sarok fali tartó is használható a falra szereléshez. Ez lehetővé teszi a kábelek kényelmes elvezetését felülről a készülék mögül és a felületre szerelt kábelbevezetés nyílásán keresztül.

Célszerű az érzékelőt lámpatesttől legalább 50 cm-re felszerelni, mert annak hősugárzása az érzékelő téves indításához vezethet. Célszerű az érzékelőket kb. 2 m magasra szerelni, hogy el lehessen érni a megadott 5 / 12 m-es hatótávolságokat.

A szerelés menete:

1. Húzza le a 2 előlapot,
2. Oldja ki a 6 rögzítő nyelvet és hajtsa fel a készülékház alsó felét,
3. Jelölje be a furatok helyét,
4. Fürja ki a furatokat, helyezze be a (∅ 6 mm - es) tipliket, 5. A kábel bevezetéséhez törje ki a falat a vakolat feletti ill. vakolat alatti vezetékezésnek megfelelően.
5. Vezesse be a készülékházba a hálózati- és fogyasztói kábeleket, és csatlakoztassa őket. Vakolat feletti vezetékezés esetén használja a tömítő dugót.

a) A hálózati betápvezeték csatlakoztatása

A hálózati betápvezeték

2- vagy 3-erű kábelből áll:

L = fázis

N = nulla vezető

PE = védővezető ( )

Kétség esetén a kábeleket feszültségjelző segítségével azonosítania kell; majd le kell róla kötnie a feszültséget.

Az (L) fázis és (N) nulla vezető csatlakozása a kapocskiosztási tervet kövesse. A védővezető a ( ) földelő érintkező kapcsára kerül.

A hálózati betápvezetékben természetesen hálózati kapcsoló is lehet, amellyel ki- és bekapcsolható a berendezés. De a mozgásérzékelőt a beállított időnek megfelelő időtartamra a hálózati betápvezetékben elhelyezett nyitóérintkezővel is működésbe lehet helyezni.

b) A fogyasztói vezeték csatlakoztatása

A világítótesthez menő fogyasztói vezeték szintén 2- vagy 3-erű kábelből áll. A világítótest áramvezető vezetékét az L' jelű kapocsba erősítjük. A nulla vezetőt a hálózati betápvezeték nulla vezetőjével együtt az N jelű kapocsra kötjük rá.

A védővezetőt a (≡) földelő érintkezőre helyezzük rá.

1. Csavarozza rá a készülékházat és újból csukja be.

2. Helyezze fel a lencsét (a hatótávolságot max.

5 m-re vagy 12 m-re lehet választani), Id. a Hatótávolság beállítása c. fejezetet.

1. Allítsa be az időt 5 és a

szürkületi értéket 4 (lásd a Műveletek című fejezetet).

1. Helyezze fel a2 elólapot és rögzítse az 1 biztosító csavarral illetéktelen lehúzás ellen.

Fontos! A csatlakozók felcserélése a berendezés károsodásához vezethet.

6. Sarokfali tartó felszerelése

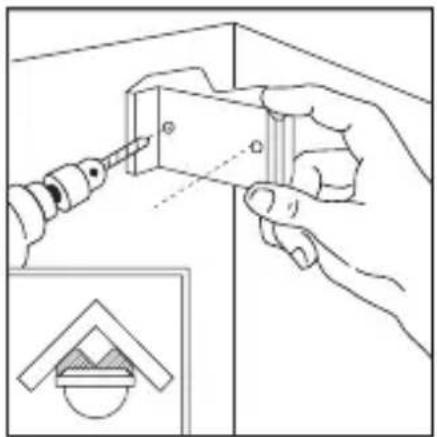

A sarokra való fali tartókkal az IS 180-2 kényelmesen felszerelhető belső és külső sarkokra. A lyukak fúrásánál használja a sarokra való fali tartót fúrósablonként. Igy a furatot megfelelő szögben indítja, és a sarokra való fali tartó problémamentesen felszerelhető. A sarokra való fali tartók külön kaphatók: 4007841085131 fekete 4007841085148 fehér

7. Műveletek

A hálózatra kötés, az eszköz házának zárása és a lencse felhelyezése után üzembe helyezhető a berendezés.

Az egyedi tervezésű 2 előlap mögött kétféle beállítási lehetőség rejtezik.

Fontos! Az időt és a szürkületi értéket csak felszerelt lencsénél állítsa be!

5 mp–15 perc.

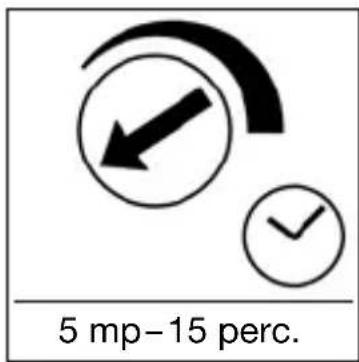

Kikapcsolás késleltetés (időbeállítás)

A lámpa kívánt világítási idejét fokozatmentesen lehet beállítani kb. 5 mp és max. 15 perc közötti értékre. Az ütközésig balra forgatott állítócsavar minimális, kb. 5 mp-es időt,

az ütközésig jobbra forgatott állítócsavar maximális, kb. 15 perces időt jelent. Az érzékelési terület beállításakor, és a működéspróbánál ajánlatos minimális időt beállítani.

2 -2.000 Lux

Szürkületi beállítás (megszólalási küszöb)

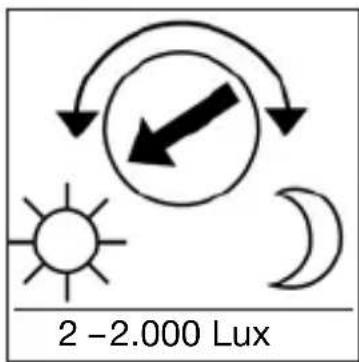

Az érzékelő kívánt megszólalási küszöbértékét kb. 2–2.000 lux között fokozatmentesen lehet beállítani. Az ütközésig balra forgatott állítócsavar kb. 2.000 Lux nappali fényt jelent.

Az ütközésig jobbra forgatott állítócsavar kb. 2 Lux szürkületi fényt jelent. Az érzékelési terület beállításakor, és a nappali fényű működéspróbánál az állítócsavarnak ütközésig balra forgatott állásban kell állnia.

8. Hatótávolság-alapbeállítások

w s 12 m

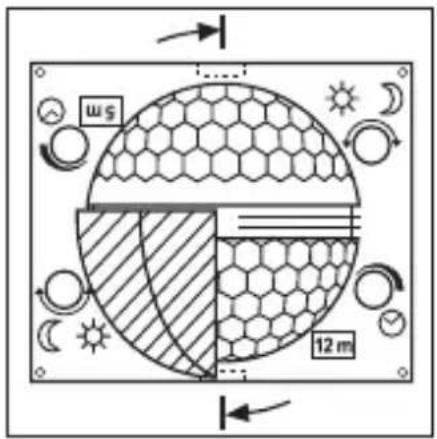

Az IS 180-2 lencséje két érzékelési tartományra van felosztva. Az egyik féllel max. 5 méteres, a másik féllel max. 12 méteres hatótávolság érhető el (kb. 2 m-es szerelési magasságnál).

A lencse felhelyezése után (ehhez a lencsét be kell szorítani az e célra szolgáló vezetékbe) jobbra lenn lehet leolvasni a választott

max. 12 m-es vagy 5 m-es hatótávolságot. A lencsét oldalról egy csavarhúzóval lehet kiemelni a foglalatából, majd újból felhelyezni a kívánt hatótávolságnak megfelelően.

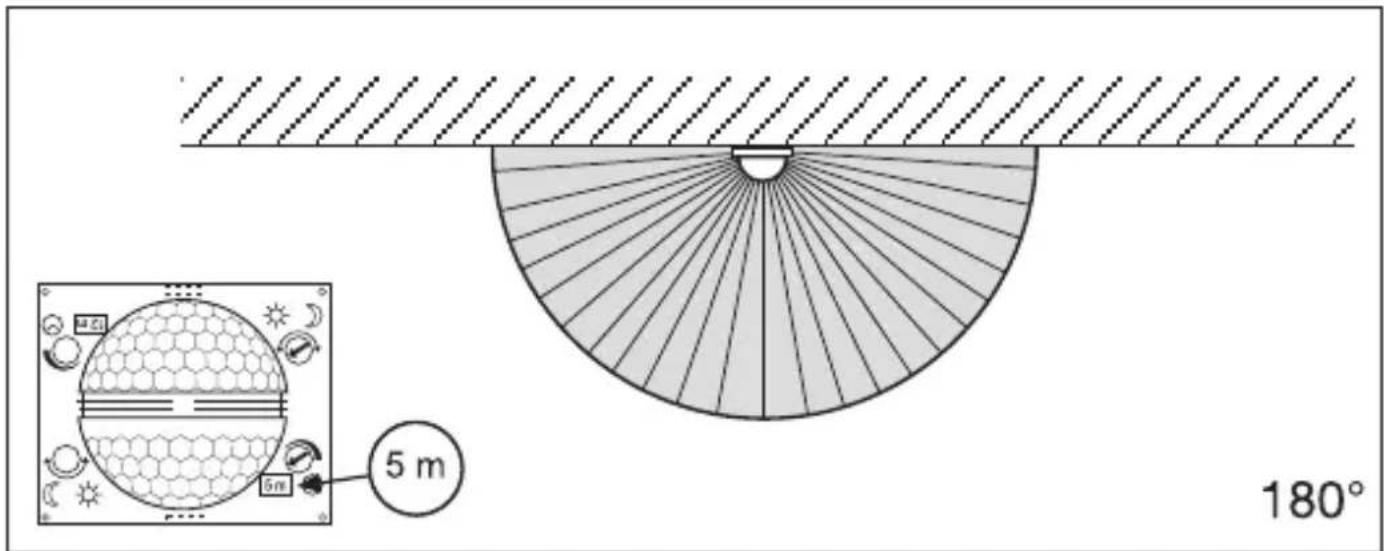

9. Példák

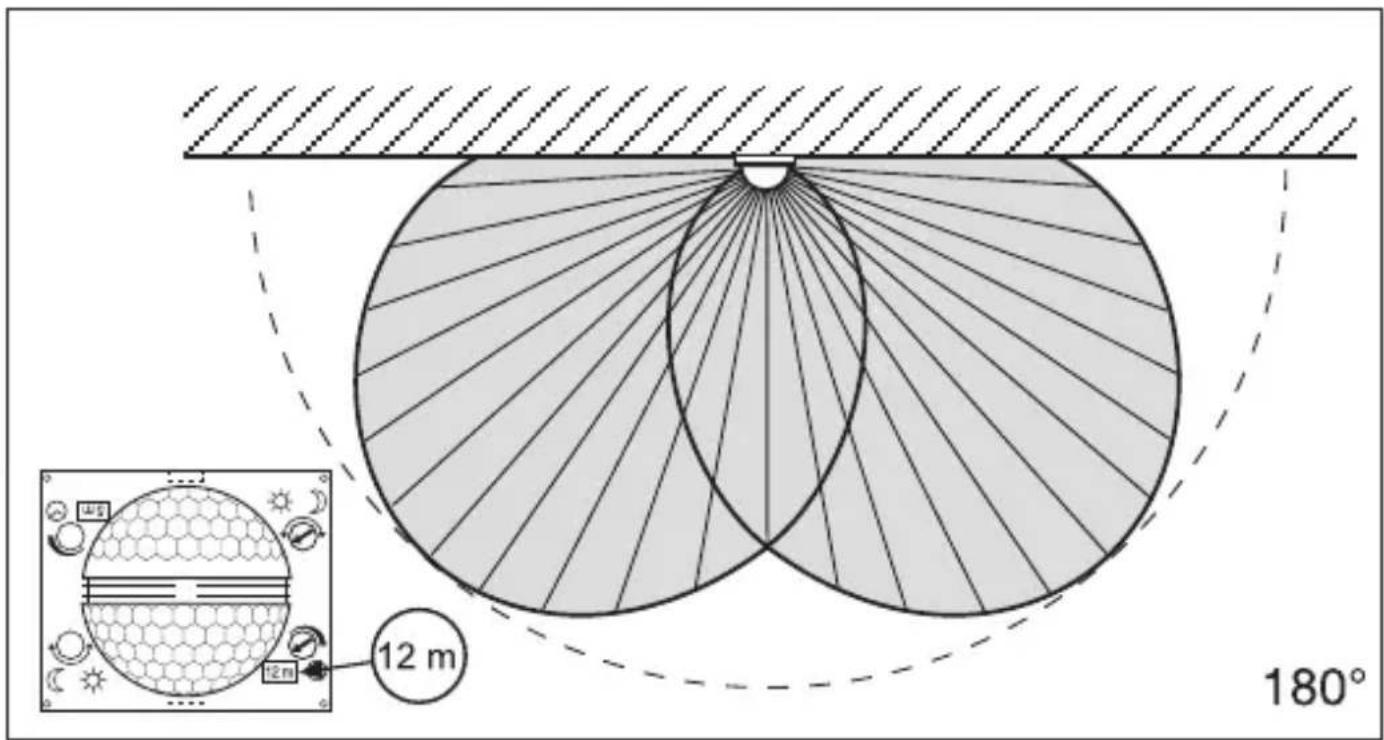

5 m 180°

12 m 12 m 180°

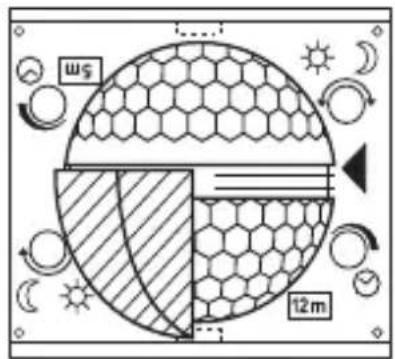

10. Egyéni finombeállítás fényellenzőkkel

Annak érdekében, hogy egyes területeket, pl. gyalogutakat vagy szomszédos telkeket kizárhassunk vagy célzottan megfigyelhessünk, az érzékelési tartomány fényellenzők segítségével pontosan beállítható. A fényellenzők az előre kialakított hornyok mentén függőleges és vízszintes irányban szétválaszthatók, vagy ollóval levághatók. Majd a lencse közepén lévő legfelső mélyedésbe beakaszthatók. Végül az egyedi kialakítású előlap felhelyezésével rögzíthetők.

(Lásd lenn: példák az érzékelési szög csökkentésére, valamint a hatótávolság szükítésére.)

ws 12 m

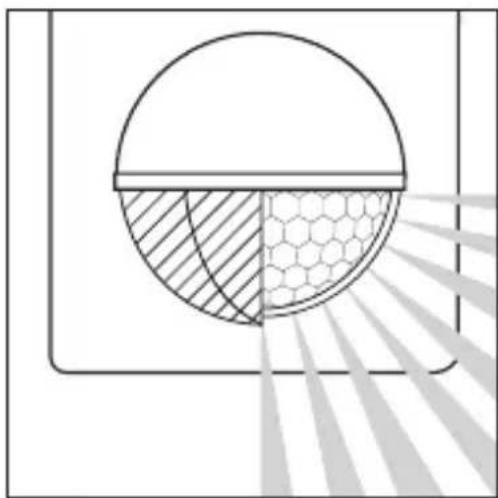

11. Példák

12. Csatlakozási példák

1. Nulla vezető nélküli világítótest 2. Nulla vezetővel rendelkező világítótest

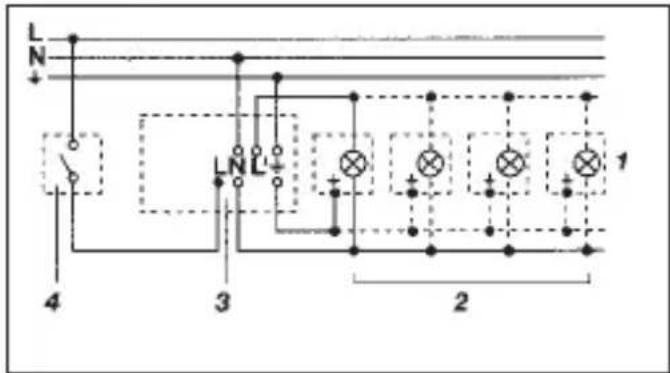

1. Csatlakozás soros kapcsolóval kézi- és automatikus működtetéshez

L + 6 3 2 1

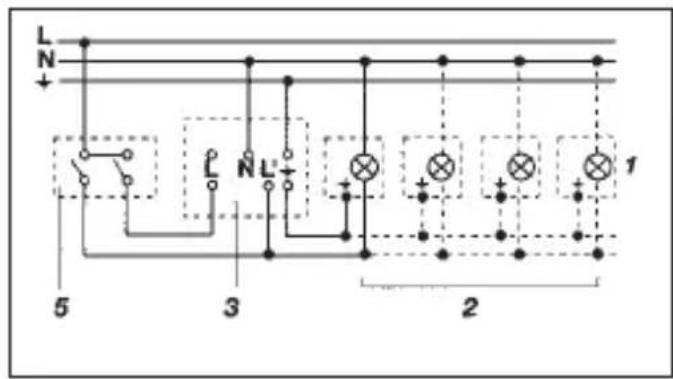

1. Csatlakozás váltókapcsolóval állandó fényű és automatikus működtetéshez

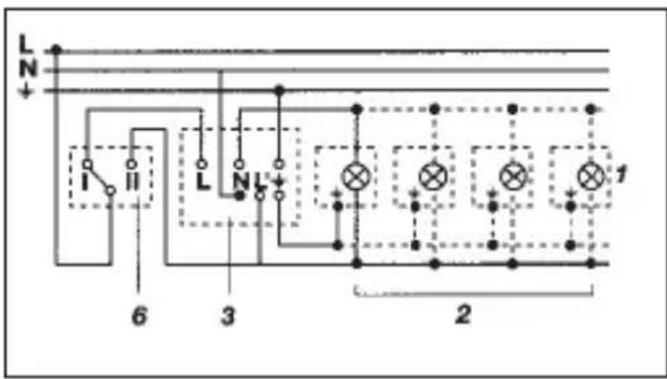

I. állás: automatikus működtetés II. állás: kézi működtetésű tartós világítás Figyelem! A berendezést nem lehet kikapcsolni, csupán az I. és II. állás közötti választási üzemmód használható.

1) Pl. 1-4 × 100 W-os izzólámpák
2) Fogyasztók, világítás max. 1.000 W-ig (ld. a műszaki adatoknál)
3) Az IS 180-2 csatlakozókapcsai
4) Házon belüli kapcsoló
5) Házon belüli soros kapcsoló, kézi, automatikus
6) Házon belüli váltókapcsoló, automatikus, folytonos világítás

13. Üzemeltetés / ápolás

Az infravörös mozgásérzékelő a világítás automatikus kapcsolására alkalmas eszköz. Speciális riasztóberendezésekben nem használható, mivel nem rendelkezik az ilyen berendezésekre előírtszabotázsvédelemmel.

Az időjárási körülmények hatással lehetnek a mozgásérzékelő működésére. Érős széllökések, hóesés, eső, jégeső helytelen működést eredményezhet, mivel a hőmérséklet hirtelen ingadozásait a készülék nem

tudja megkülönböztetni a hőforrásoktól. Az érzékelő lencséje szennyeződés esetén nedves ruhával (tisztítószer nélkül) tisztítható meg.

14. Üzemzavarok

Üzemzavar Oka Elhárítása

Az IS 180-2 nem kap feszültséget	biztosíték hibás, nincs bekapcsolvazárlathálózati kapcsoló KI van kapcsolva	újbiztosíték, hálózati kapcsolót bekapcsolni; vezetéket feszültségjelzővel átvizsgálnicsatlakozásokat átvizsgálnibekapcsolni
Az IS 180-2 nem kapcsol be	nappali üzemnél a szürkületi érték éjszakai üzemre van beállítvaizzó kiégetthálózati kapcsoló KI van kapcsolvabiztosíték hibásérzékelésitartomány nincs célzottan beállítva	újra beállítaniizzót kicserélnibekapcsolniúj biztosíték, esetleg csatlakozást ellenőrizniújra beállítani
Az IS 180-2 nem kapcsol ki	folyamatos mozgás az érzékelési területena kapcsolt világítótest az érzékelési területen található, és a hőmérsékletváltozás hatására újra bekapcsola ház soros kapcsolója tartós üzemre van kapcsolvaHelyezze a WLANKészüléket nagyon közel az érzékelőhöz	területet ellenőrizni és esetleg újra beállítani, ill. letakarniterületetmódosítani, ill. letakarnisoroskapcsoló automatikus állásbanNövelje a WLANKészülék és az érzékelő közötti távolságot
Az IS 180-2 folyamatosan ki-be kapcsol	a kapcsolt világítótest az érzékelési területen találhatóállatok mozognak az érzékelési területenhőforrás (pl. páraelszívó) az érzékelési területen	területetátállítani, ill. letakarni, a távolságot megnövelniterületetátállítani, ill. letakarniterületetátállítani, ill. letakarni
IS 180-2 kéretlenül bekapcsol	az érzékelési területen szél mozgatja a fákat és bokrokataz utcán elhaladó autók érzékeléseaz időjárás (szél, eső, hó), vagy a ventilátorokból, nyitott ablakokon át kiáramló levegő miatt a hőmérséklet hirtelen	változikterületeket takaróbetelekkel kitakarniterületeket takaróbetelekkel kitakarniterületetmegváltoztatni, a felszerelés helyét áthelyezni

15. Ártalmatlanítás

Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újra hasznosításáról.

Nedobjon elektromos készülékeket a háztartási szemétbe!

Csak az EU-országok esetében:

Az elektromos és elektronikus berendezések hulAz elektromos és elektronikus berendezések hulladékainak kezelésére vonatkozó hatályos európai irányelvek, és azok végrehajtásáról szóló nemzeti rendelkezések

szerint a már nem használható elektromos készülékeket külön kell gyűjteni, és környezetbarát újrahasznosításukról gondoskodni.

16. Működési garancia

Ezt a Steinel-terméket a legnagyobb gondossággal gyártották, működését és biztonságosságát az érvényes előírások szerint bevizsgálták, majd szúrópróba szerűen ellenőrizték. A Steinel garanciát vállal a kifogástalan minőségre és működésre.

A garancia ideje 36 hónap, ami a vásárlás napján kezdődik.

Minden olyan hibát kijaví- tunk, ami anyag- vagy gyár- tási hibára vezethető vissza.

A garancia teljesítésének módját mi választjuk meg: ez lehet a hibás alkatrész megjavítása vagy kicse-rélése.

A garancia nem vonatkozik a kopóalkatrészeken bekövetkező károkra, valamint az olyan károkra és hiányosságokra, amelyek a szakszerűtlen kezelés vagy karbantartás miatt következnek be. Idegen objektumokon keletkező következményes károk ki vannak zárva a garancia köréből.

Garanciát csak akkor vállalunk, ha a készüléket szétszereletlen állapotban jól becsomagolják, mel- lékelik a hiba rövid leírását, a (vásárlás időpontjával és a kereskedő pecsétjével ellátott) pénztárblokkot vagy számlát, és ezeket elküldik az illetékes szerviznek.

Javító szolgálat: A garanciaidő lejárta után, vagy a garancia hatálya alá nem tartozó hiányosságok esetén tudakolja meg az Önhöz legközelebb eső szervizünkben, hogy milyen lehetőségei vannak a hely-reállításra.
