РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ IS 180 STEINEL

BG..217 Прочетете инструкциите!

CN..226 遵守文字说明要求!

Уважаеми клиенти, благодарим за доверието, което ни гласувахте с покупката на този инфрачервен сензор STEINEL. Вие избрахте високока-чествен продукт, произведен, изпитан и опакован с най-голямо старание.

Моля запознайте се с тези инструкции преди монтажа. Дълга, надеждна и безпроблемна работа може да бъде гарантирана само при правилен монтаж и пускане в експлоатация. Желаем ви много радост

с новия ви инфрачервен сензор.

1. Описание на устройството

1 Обезопасителен винт
2 Дизайнерска бленда
3 Обектив на сензора (демонтиращ се и въртящ се, за избор на максимален обхват 5 или 12 м)

4 Настройка на светлочувствителността 2–2.000 лукса

5 Настройка на времето 5 сек.15 мин.

6 Бутон (корпусът се отваря за монтаж и свързване с мрежата)

2. Технически данни

Размери (В × Ш × Д):	120 × 76 × 56 мм
Мощност:	Товар конвенционални / халогенни лампи	1.000 W
	Ел. баласт луминисцентни лампи	1.000 W
	Луминисцентни лампи некомпенсирани	500 VA
	Луминисцентни лампи последователно компенсирани	900 VA
	Луминисцентни лампи паралелено компенсирани	500 VA
	Нисковолтови халогенни лампи	1.000 VA
	LED < 2 W	100 W
	2 W < LED < 8 W	175 W
	LED > 8 W	350 W
	Капацитивен товар	132 μF
Захранване:	230–240 V, 50 Hz
Ъгъл на обхват:	180° хоризонтално, 90° вертикално
Обхват на сензора:	Основна настройка 1: макс. 5 мОсновна настройка 2: макс. 12 м (заводска настройка)+ фина настройка с покриващи бленди 1–12 м
Настройка на времето:	5 сек.–15 мин. (заводска настройка: 5 сек.)
Настройка насветлочувствителността:	2–2.000 лукса (заводска настройка: 2.000 лукса)
Вид защита:	IP 54
Температурен диапазон:	-20 до +50 °C

IS 180-2 е оборудван с два 120-градусови пироелектрични сензора, които засичат невидимата топлина, излъчвана от движещи се тела (хора, животни и т.н.). Така отчетеното топлинно излъчване се преобразува електронно, свързаният

потребител (напр. лампа) се включва. През препятствия, като например стени или прозорци, топлинното излъчване не се засича, съответно не следва включване. С помощта на двата пиросензора се постига ъгъл на обхват 180° и ъгъл на разтвор 90°.

Обективът е демонтиращ и въртящ се. Това дава възможност за избор между два максимальни обхвата - 5 или 12 м. Приложените държачи могат да се използват за безпроблемно прикрепяне на инфрачервения сензор към вътрешни и външни ъгли.

180° 12m

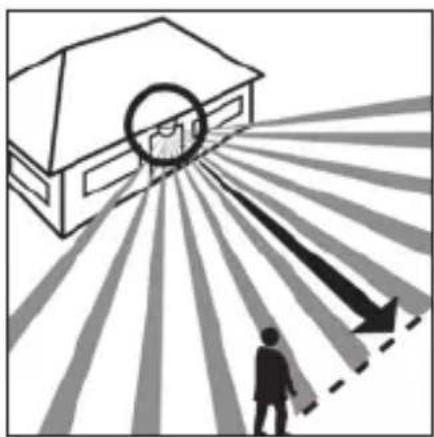

Посока на движение: фронтална

Важно: Най-сигурното засичане получавате, когато монтирате уреда странично спрямо посоката на движение и нищо не пречи на видимостта на сензора (като напр. дървета, стени и т.н.).

4. Указания за безопасност

■ Преди каквито и да е работи по сензора, прекъснете електрическото захранване!
■ При монтаж електрическата система трябва да е без напрежение. Първо спрете електрическия ток, след което проверете системата с уред за проверка на

напрежението.

■ Монтажът на сензора изисква работа с електричество. Затова трябва да се извърши професионално, според съответните държавни предписания и изисквания. (DE-VDE 0100, AT-ÖVE-EN 1, CH-SEV 1000).
■ Моля да имате

предвид, че сензорът трябва да бъде подсигурен с предпазител 10 А. Кабелната мрежа трябва да бъде с макс. диаметър 10 мм.

■ Настройка на времето и на светлочувствителността да се прави само при поставен обектив.

Ø 6 mm Свързване със скрити кабели Свързване с открити кабели Свързване към мрежата Кабел на потребител

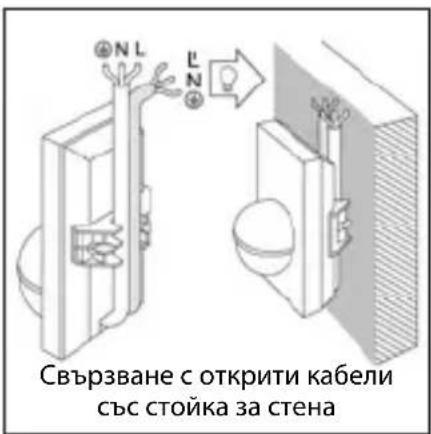

Свързване с открити кабели със стойка за стена

Сведение: За монтаж на стена може да се използва и вътрешна ъглова скоба. Това позволява кабелите да се прокарват удобно отгоре зад устройството и през отвора на монтирания на повърхността кабелен канал.

Мястото на монтаж трябва да бъде избрано на разстояние поне 50 см от други лампи, защото топлината им би могла да доведе до включване на системата. За да се постигнат обявените максимальни обхвати от 5 / 12 м, височината на монтаж трябва да бъде около 2 м. Последователност за монтаж:

1. Дизайнерската бленда 2 да се издърпа, 2. Бутоньт 6 да се натисне и долната половина на корпуса да се отвори, 3. Отбелязват се отворите за пробиване, 4. Дупките се пробиват, дю- бельт се поставя (∅ 6 мм), 5. Според необходимостта стената да се подготовки за свързване с открити или закрити кабели.
2. Прокарайте и свържете кабелите на потребителя и мрежата. При свързване с открити кабели да се из- ползва уплътнението. a) Свързване към мрежата Кабельт съдържа 2 до 3 проводника:

L = Φa3a

N = Нула

PE = Заземяващ проводник (⊕)

При съмнение, провод- ниците трябва да бъдат идентифицирани с уред за проверка на напрежението, след което отново да бъдат свързани, без напрежение. Фазата (L) и нулата (N) се свързват според съответ- ните кабели на клемата. За- земяващият проводник се свързва към заземителния контакт на клемата (⊥) Към системата, разбира се, може да бъде добавен прекъсвач, за включване и изключване. Като алтер- натива сензорът може да бъде активиран ръчно за избраното време посред- ством бутон, свързан към системата.

b) свързване на кабела на потребителя Кабельт към лампата също съдържа 2 до 3 проводника. Токовият кабел на лампата се поставя във входа на клемата, обозначен с L'. Нулата се свързва към обозначената с N клема заедно с нулата към мрежата.

Заземяващият проводник се поставя в съответния контакт на клемата (). 7. Завинтете корпуса и го затворете отново. 8. Поставете обектива (обхват по избор, макс. 5 м или 12 м) виж раздела за регулиране на обхвата. 9. Направете настройки на времения интервал 5 и

светлочувствителността 4 (виж раздела за функциите). 10. Поставете дизайнерската бленда 2 и подсигурете срещу неразрешено сваляне с подсигурителния винт 1. Важно: размяна на контактите може да доведе до повреда на уреда.

6. Монтаж на ъглова стойка за стена

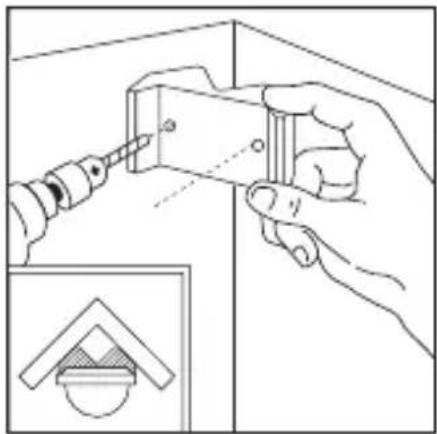

С ъгловите стенни скоби може лесно да монтирате IS 180-2 във вътрешни и външни ъгли. Използвайте ъгловата стенна скоба като шаблон за пробиване. По този начин създавате отвора за пробиване под прав ъгъл и ъгловата скоба за стена може да се монтира без проблем. ъгловите стенни скоби се предлагат отделно: 4007841085131 черно 4007841085148 бяло

7. Функции

След като свързването към мрежата е осъществено, уредът е затворен и обективът е поставен,

съоръжението може да бъде включено. Две въз- можности за настройка са скрити зад дизайн-блен- дата 2.

Важно: Настройка на времето и на светло- чувствителността да се прави само при поставен обектив.

5 сек. - 15. мин.

Забавяне на изключването (настройка на времето) Желаната продължител- ност на светене на лам- пата може да се регулира безстепенно от около 5 сек. до макс. 15 мин. Регулатор вляво

означава най-кратък интервал около 5 сек., регулатор вдясно означава най-дълъг интервал около 15 мин. При настройка на обхвата и за проверка на функциите се препоръчва да бъде избран най-краткия интервал.

2-2.000 Lukca

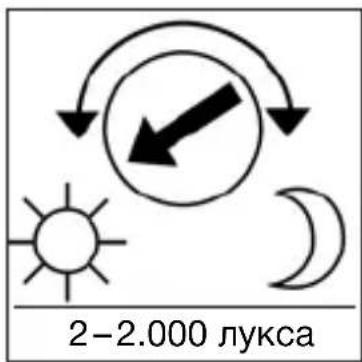

Настройка на светлочувствителността (праг на задействане) Желаният праг на задействане на сензора може да бъде регулиран безстепенно от около 2 лукса до 2.000 лукса. Регулатор вляво означава дневен режим около

2.000 лукса. Регулатор вдясно означава нощен режим около 2 лукса. При настройка на обхвата и при проверка на функциите на дневна светлина, регулаторът трябва да е вляво.

8. Основни настройки на обхвата

w s 12 m

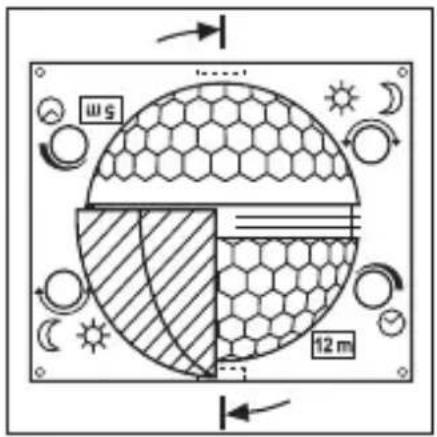

Обективът на IS 180-2 е разделен на две части. С едната половина се дос- тига максимальна дължина на обхвата 5 м, с другата 12 м (при височина на монтаж около 2 м). След поставяне на обектива (обективът да се постави стабилно на отбелязаното място) долу в дясно може да се прочете избраната

макс. дължина на обхвата 12 м или 5 м.

Обективът може да бъде изваден странично, с по- мощта на отвертка, след което да бъде поставен отново според избрания обхват.

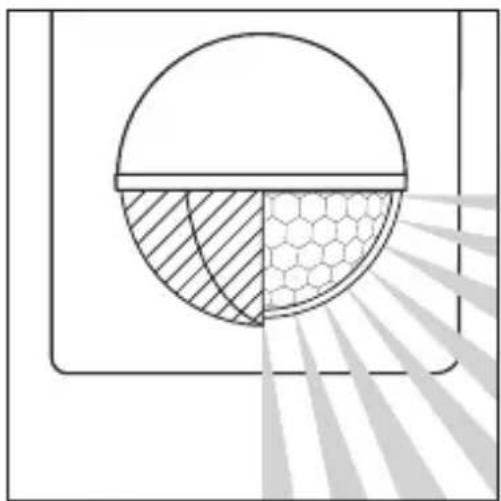

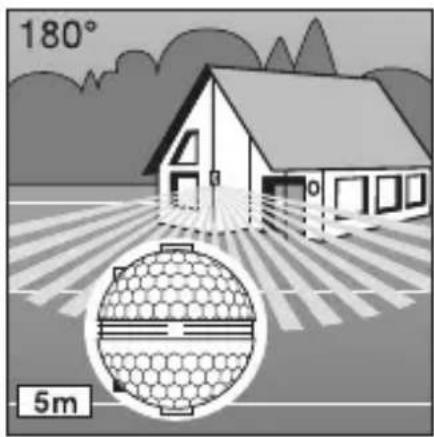

9. Примери

5 m 180°

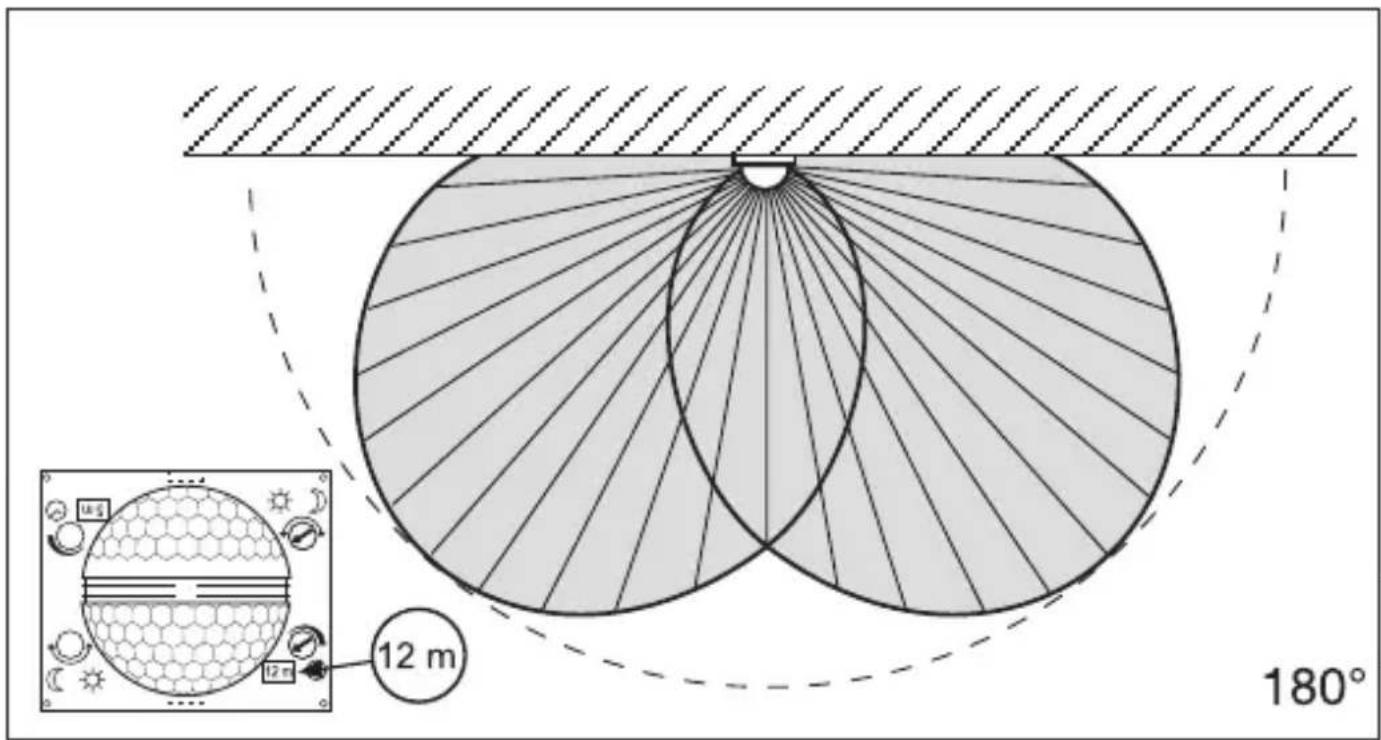

12 m 180°

10. Индивидуална фина настройка с покриващи бленди

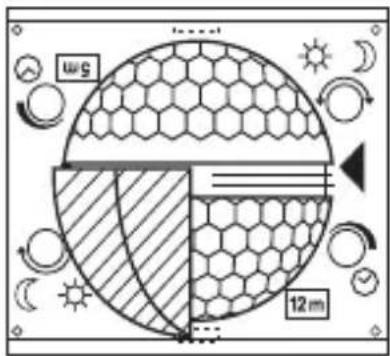

Обхватът може да бъде настроен точно с помощта на покриващи бленди, с цел ограничаване или целево наблюдение на допълнителни области, като напр. съседни парцели или пътеки.

(Виж долу: примери за намаляване на ъгъла и дължината на обхвата.)

12 m ws

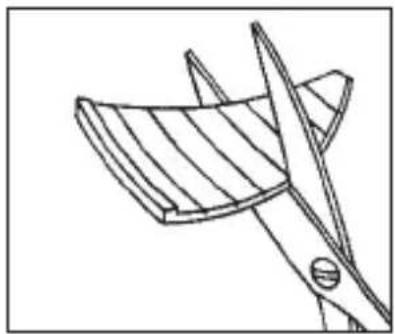

Покриващите бленди могат да бъдат отделени хоризонтално или вертикално по дължина на предварително от- белязаните канали или разрязани с ножица. След което могат да бъдат закачени за най-горния канал в средата на обек- тива. И с поставяне на дизайн-блендата да бъдат фиксирани.

11. Примери

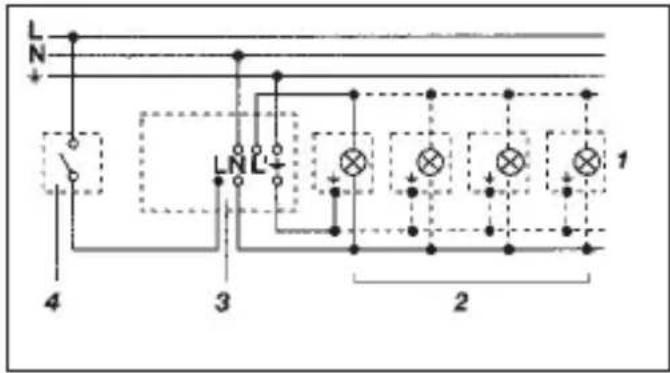

12. Примери за свързване

L N + 4 3 LNL - + 2 1

1. Свързване със сериен прекъсвач за ръчен и автоматичен режим

2. Свързване с девиаторен ключ за режим постоянна светлина и автоматичен режим

Позиция II: ръчен режим постоянна светлина

Внимание: Не е възможно изключване на съоръжението, само избор между позиция I и позиция II.

1) напр. 1–4 x 100 W крушки
2) Потребител, осветление макс. 1.000 W (виж технически данни)
3) Клеми на IS 180-2
4) Вътрешен прекъсвач
5) Вътрешен сериен прекъсвач, ръчен, автоматичен
6) Вътрешен девиаторен ключ, автоматичен, постоянна светлина

13. Експлоатация / поддръжка

Инфрачервеният сензор е подходящ за автоматично включване на осветление. За специални защитни алармени системи уредът не е подходящ, тъй като му липсва задължител- ната осигуровка срещу

саботаж. Климатичните условия могат да влияят на функциите на датчика. При ураганни ветрове, сняг, дъжд, градушка, би могло да се стигне до нежелано включване, тъй като разликите в темпера-

турата не могат да бъдат отличени от източници на топлина. При замърсяване, обективът може да бъде почистен с влажна кърпа (без почистващ препарат).

14. Проблеми при експлоатация

IS 180-2 без напрежение	■ Дефектен предпазител, не е включен■ Късо съединение■ Прекъсвачът е изключен	■ Нов предпазител, да се включи, проводниците да се проверят с уред за напрежение■ Да се проверят връзките■ Да се включи
IS 180-2 не се включва	■ При дневен режим, настройката на светло- чувствителността е на нощен режим■ Осветителното тяло е дефектно■ Прекъсвачът е изключен■ Предпазител дефектен■ Обхватът не е настроен целево	■ Настройката да се направи наново■ Осветителното тяло да се замени■ Да се включи■ нов предпазител, евентуално да се провери връзката■ Да се регулира отново
IS 180-2 не се изключва	■ Продължително движение в обхвата■ Включена лампа се на- мира в обхвата, тем- пературната разлика я включва отново■ Заради вътрешния се- риен прекъсвач посто-янно включен■ WLAN-уредът е поста-вен твърде близо до сензора	■ Да се провери обхва- та и евентуално да се регулира отново, съот- ветно да се покрие■ Обхватът да се проме- ни съответно да се по- крие,■ Сериен прекъсвач на автомат■ Разстоянието между WLAN-uredа и сензора да се увеличи
IS 180-2 постоянно се включва / изключва	■ Включена лампа се намира в обхвата■ Животни се движат в обхвата■ Източник на топлина (напр. абсорбатор) в обхвата	■ Обхватът да се про- мени съответно да се покрие, разстоянието да се увеличи■ Обхватът да се про- мени съответно да се покрие■ Обхватът да се промени съответно да се покрие

Проблем

IS 180-2 включва произ- волно

Причина Решение

■ Вятър движи дървета и храсти в обхвата
■ Засичане на автомобили на пътя
■ Внезапна промянав температурата заради променени климатични условия (вятър, дъжд, сняг) или течение от вентилатори, отворени прозорци

■ Области да бъдат из- ключени посредством покриващи бленди
■ Области да бъдат из- ключени посредством покриващи бленди
■ Обхватът да се промени, мястото на монтаж да се смени

15. Отстраняване

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда.

Не изхвърляйте електроуреди с общите домашни

отпадъци!

Само за страни от ЕС: Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не могат да бъдат употребя-

вани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда.

Този продукт на Steinel е произведен с найголямо старание, проверен е за функционалност и безопасност, според действащите разпоредби, след което е подложен на качествен контрол, на принципа на случайния избор.

STEINEL гарантира перфектна изработка и функции. Гаранцията е с продължителност 36 месеца и започва от деня на покупката. Ние отстраняваме дефекти, причинени от грешки в производството или качеството на материала, ремонтирайки или заменяйки дефектните части, по наш избор.

Гаранцията не важи за щети по износващи се части, както и за щети и дефекти, получени в резултат на неправилна употреба или поддръжка. Последващи щети на чужди предмети са изключени от гаранцията. Гаранцията е валидна само, ако неразглобеният уред бъде изтратен на съответния сервис, добре опакован и придружен от кратко описание на дефекта, касова бележка или фактура (дата на покупка и печат на търговец).

Ремонтен сервис: След изтичане на гаранцията или при дефекти, непокрити от гаранцията, попитайте в найблизкия заводски сервис за възможностите за ремонт.

ГОДИНИ

ГАРАНЦИЯ

ОТ ПРОИЗВОДИТЕЛ
