MANUAL DE UTILIZARE IS 180 STEINEL

RO..163 Respectați instrucțiunile scrise!

Vă multumim pentru încrederea manifestată prin achiziționarea acestui senzor infraroșu STEINEL. V-ați decis pentru un produs de înaltă calitate, fabricat, testat și ambalat cu cea mai mare grijă.

Înainte de efectuarea lucrărilor de instalare, vă rugăm să parcurgeți prezentele instrucțiuni de montare, deoarece numai o instalare și o punere în funcțiune corespunzătoare asigură o funcționare de lungă durată, fiabilă și fără defectiuni.

Vă dorim să vă bucurați de noul dumneavoastră senzor infraroșu STEINEL.

1. Descrierea produsului

1 Şurub de siguranță
2 Mască decorativă
3 Lentilă (demontabilă și rotativă, pentru selectarea setării de bază a razelor de acțiune, de max. 5 m sau 12 m)

4 Luminozitate la comutare 2 – 2.000 lucsi
5 Temporizare 5 sec. - 15 min.

6 Dispozitiv de blocare (carcasa se poate deschide, pentru montaj și conectare la rețea)

2. Date tehnice

Dimensiuni (Î × L × A): 120 × 76 × 56 mm
Putere: Sarcină bec / lampă cu halogen	1.000 W
Lămpi cu tub fluorescent, balast electronic	1.000 W
Lămpi cu tub fluorescent, necompensate	500 VA
Lămpi cu tub fluorescent, compensate în șir	900 VA
Lămpi fluorescente compensate paralel	500 VA
Lămpi cu halogen, cu voltaj mic	1.000 VA
LED < 2 W	100 W
2 W < LED < 8 W	175 W
LED > 8 W	350 W
Sarcină capacitivă	132 μF
Alimentare de la rețea: 230–240 V, 50 Hz
Unghi de detectie 180° orizontal, 90° vertical
Raza de actiune a senzorului: setare de bază 1: max. 5 msetare de bază 2: max. 12 m (setare din fabrică)+ reglaj fin cu ajutorul obturatoarelor 1–12 m
Temporizare: 5 sec.–15 min. (setare din fabrică: 5 sec.)
Luminozitate la comutare: 2–2.000 lucși (setare din fabrică: 2.000 lucși)
Tip de protectie: IP 54
Domeniu de temperatură: -20 până la +50 °C

3. Principiul de functionare

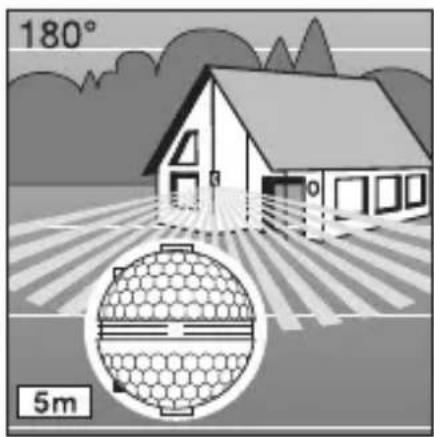

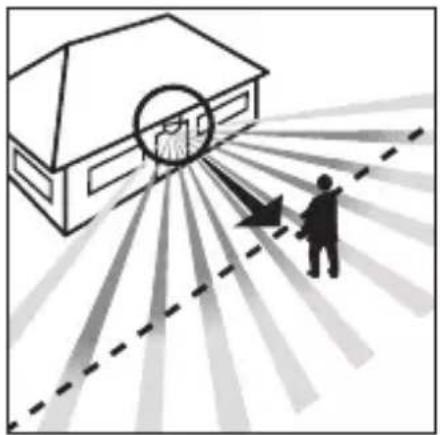

IS 180-2 este echipat cu doi piro senzori de 120° care detectează radiațiile termice invizibile ale corpurilor în mișcare (oameni, animale, etc.).

Radiatiile termice astfel înregistrate sunt convertite de un sistem electronic, care activează un consumator

conectat (de ex. o lampă). Obstacolele, cum ar fi zidurile sau geamurile, se opun detectării radiațiilor termice, nefăcând deci posibilă comutarea lămpii. Cu ajutorul celor doi piro senzori se obține un unghi de detectie de 180° cu un unghi de deschi-dere de 90°. Lentila este de-

montabilă și se poate roti. Acest lucru vă permite două setări de bază ale razei de acțiune, de max. 5 m sau 12 m. Cu ajutorul suporturi- lor de perete din pachetul de livrare, senzorul dvs. in- fraroșu poate fi montat atât pe coltul interior cât si pe colțul exterior al pereților.

180° 12m

Rază de acțiune max. 12 m Rază de acțiune max. 5 m

Important: Cea mai sigură detectie a mișcării se obține atunci când aparatul se montează perpendicular față de direcția de deplasare și când nu există obstacole (cum ar fi copaci, ziduri, etc.) care să împiedice vizibilitatea senzorului.

4. Instructiuni de siguranță

Înainte de efectua- rea oricăror lucrări la senzorul de mișcare, întrerupeti alimentarea cu energie electrică!
■ La montare, cablul electric care urmează să fie conectat nu trebuie să fie sub tensiune. De aceea, mai întâi întrerupeți alimentarea cu energie electrică și verificați

tensiunea cu un creion de tensiune.

■ Instalarea senzorului presupune o intervenție la rețeaua electrică. Din acest motiv, trebuie efectuată conform instrucțiunilor de instalare și condițiilor de racordare naționale. (DE-VDE 0100, AT-ÖVE-EN 1, CH-SEV 1000).

Vă rugăm să aveți în vedere că senzorul trebuie prevăzut cu o siguranță de protectie de 10 A. Cablul de conectare la rețea trebuie să aibă un diametru de maxim 10 mm.
■ Setarea temporizării și a luminozității de comutare nu se va face decât după montarea lentilei.

5. Instalarea / Montajul pe perete

Ø 6 mm N L L' L' N Montarea cablului sub tencuială

Montarea cablului pe tencuiala Cablul de alimentare Cablul consumatorului

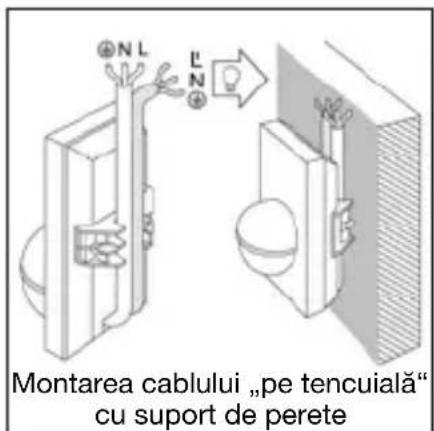

Montarea cablului „pe tencuială“ cu suport de perete

Notă: Pentru montarea pe perete se poate utiliza și un suport de perete de colț interior. Acest lucru permite trecerea comodă a cablurilor de sus, din spatele dispozitivului și prin deschiderea trecerii cablurilor montate la suprafață.

Locul de montaj trebuie să se afle la o distanță de cel puțin 50 cm de o lampă, întrucât radiația termică a acesteia poate produce declanșări eronate ale senzorului. Pentru a obține razele de acțiune de 5 / 12 m menționate, înălțimea de montaj trebuie să fie de cca. 2 m.

Etapele montării:

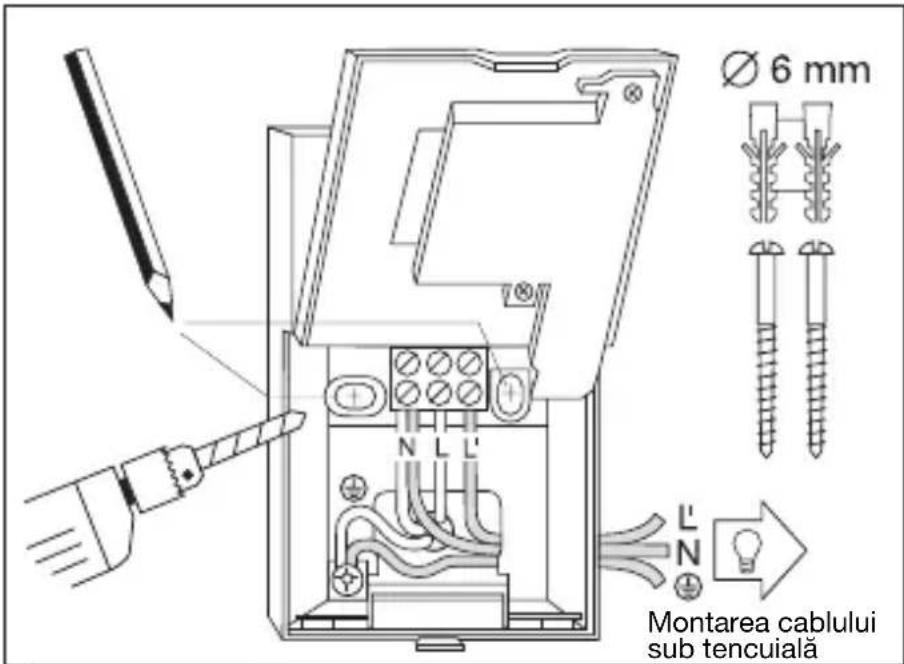

1. Scoateți masca decorativă 2, 2. Desfaceți dispozitivul de blocare 6 și deschideți jumătatea inferioară a carcasei, 3. Marcați locurile viitoarelor găuri, 4. Dati găurile, introduceți diblurile (Ø 6 mm), 5. Perforati carcasa în zonele preformate pentru introducerea cablului, în funcție de cum o cere „montarea pe tencuială“ sau „sub tencuială“. 6. Introduceți cablul de alimentare de la rețea și cablul consumatorului și conectați-le. La montarea cablului „pe tencuială“ utilizati dopuri de etanșare.

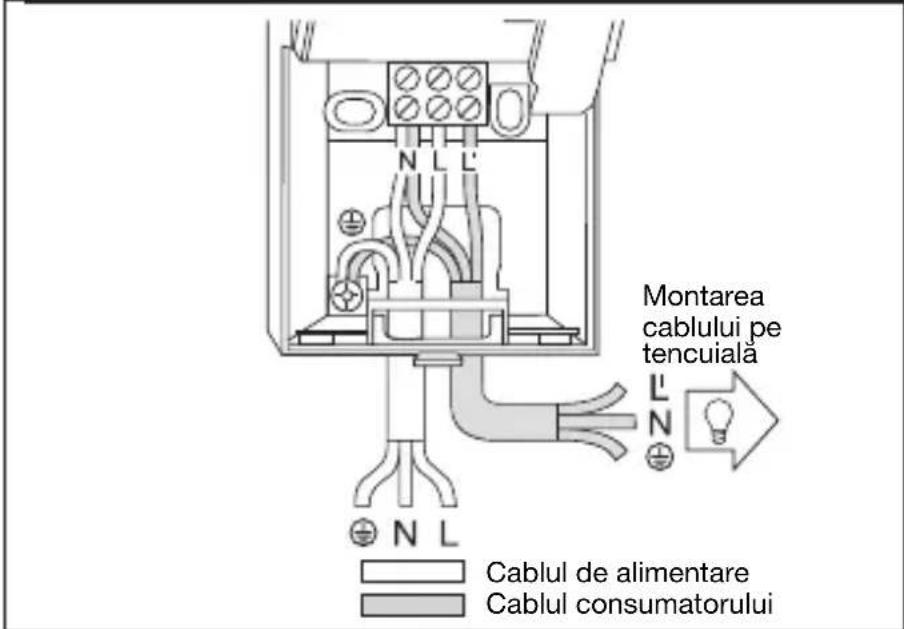

a) Conectarea cablului de alimentare

Alimentarea de la rețea se realizează printr-un cablu cu 2 până la 3 conductori:

L = fază

Dacă aveți îndoieli, trebuie să identificați conductorii cu ajutorul unui creion de tensiune; după aceea ei trebuie scoși din nou de sub tensiune. Faza (L) și conductorul de nul (N) se conectează la bornele corespunzătoare. Conductorul de protecție se conectează la contactul de împământare (A).

Pe cablul de alimentare se poate monta, bineînteles, un intrerupător de rețea, pentru activare și dezactivare. Alternativ, senzorul poate fi activat manual pe durata timpului setat, printr-un buton de comandă pe cablul de alimentare.

b) Conectarea cablului consumatorului Cablul câtre lampă are de asemenea 2 până la 3 conductori. Conductorul care conduce curentul câtre lampă se montează la borna marcată cu L'. Conductorul de nul se conectează la borna marcată cu N, împre-ună cu conductorul de nul

al cablului de alimentare. Conductorul de protecție se montează la contactul de împământare (♀) 7. Însurubați carcasa și închideți-o la loc. 8. Montați lentila (puteți alege între raza de acțiune de max. 5 m sau 12 m) v. capitolul Reglarea razei de acțiune.

1. Realizați setarea temporizării 5 și a luminozității la comutare 4 (v. capitolul Functii).
2. Pozitionați masca decorativă 2 și asigurati-o împotriva scoaterii neautorizate, folosind şurubul de siguranță 1. Important: o inversare a conexiunilor poate duce la deteriorarea aparatului.

6. Montare – suport de perete pentru colț

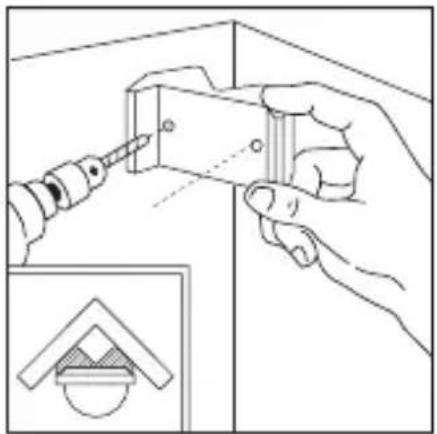

Cu suporturile de perete de colț, IS 180-2 poate fi montat convenabil pe colțurile interioare și exterioare. Utilizați suportul de perete de colț ca şablon de găurire când găuriți. Astfel, poziționați gaura la unghiul potrivit, iar suportul de perete de colț poate fi montat fără probleme. Suporturile de perete de colț sunt disponibile separat: 4007841085131 negru 4007841085148 alb

7. Funcții

După ce ați realizat conectarea la rețea, ați închis carcasa și ați montat lentila, instalata poate fi pusă în funcțiune.

5 sec.-15. min.

În spatele măștii decorative 2 se află cele două posibilități de reglare.

Temporizarea la stingere (temporizare)

Durata de iluminare dorită pentru lampă poate fi regla- tă continuu de la cca. 5 sec. până la max. 15 min. Șurubul de reglare la opritorul din stânga înseamnă durata cea mai

Important: Nu setați temporizarea și luminozitatea de comutare decât după montarea lentilei.

scurtă, de cca. 5 sec., șurubul de reglare la opritorul din dreapta înseamnă durata cea mai lungă, de cca. 15 min. La setarea domeniului de detectie și funcționarea de probă se recomandă setarea duratei celei mai scurte.

2-2.000 lucsi

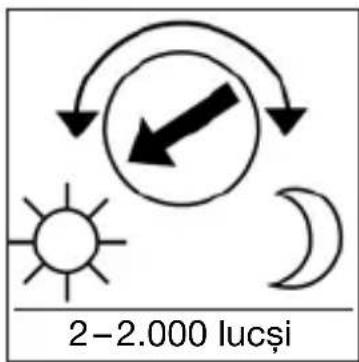

Reglarea luminozității la comutare (prag de declanșare)

Pragul dorit de comutare a senzorului poate fi reglat continuu între circa 2 și 2.000 lucși. Șurubul de re-glare la opritorul din stânga înseamnă regim de lumină diurnă, cca. 2.000 lucși.

Şurubul de reglare la opritorul din dreapta înseamnă regim de crepuscularitate, cca. 2 lucși. La setarea domeniului de detectie și la funcționarea de probă, şurubul de reglare trebuie să se afle la opritorul din stânga.

8. Setările de bază ale razei de acțiune

w s 12 m

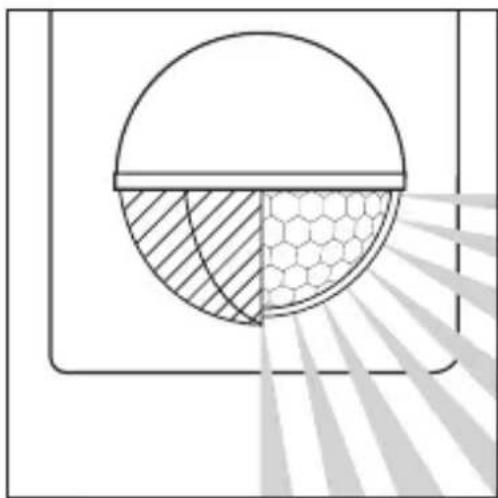

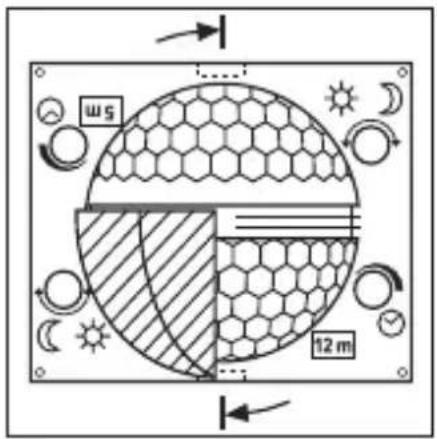

Lentila aparatului IS 180-2 este divizată în două domenii de detectie. Cu una dintre jumătăți se obține o rază de actiune de max. 5 m, cu cealaltă o rază de actiune de max. 12 m (la o înălțime de montare de cca. 2 m).

După montarea lentilei (prindeți lentila bine în ghidajul prevăzut), raza de acțiune max. selectată, de

12 m sau de 5 m, se poate citi în dreapta jos. Lentila poate fi scoasă din lăcaș din lateral, cu ajutorul unei şurubelnite, și montată la loc corespunzător razei de acțiune dorite.

9. Exemple

5 m 180°

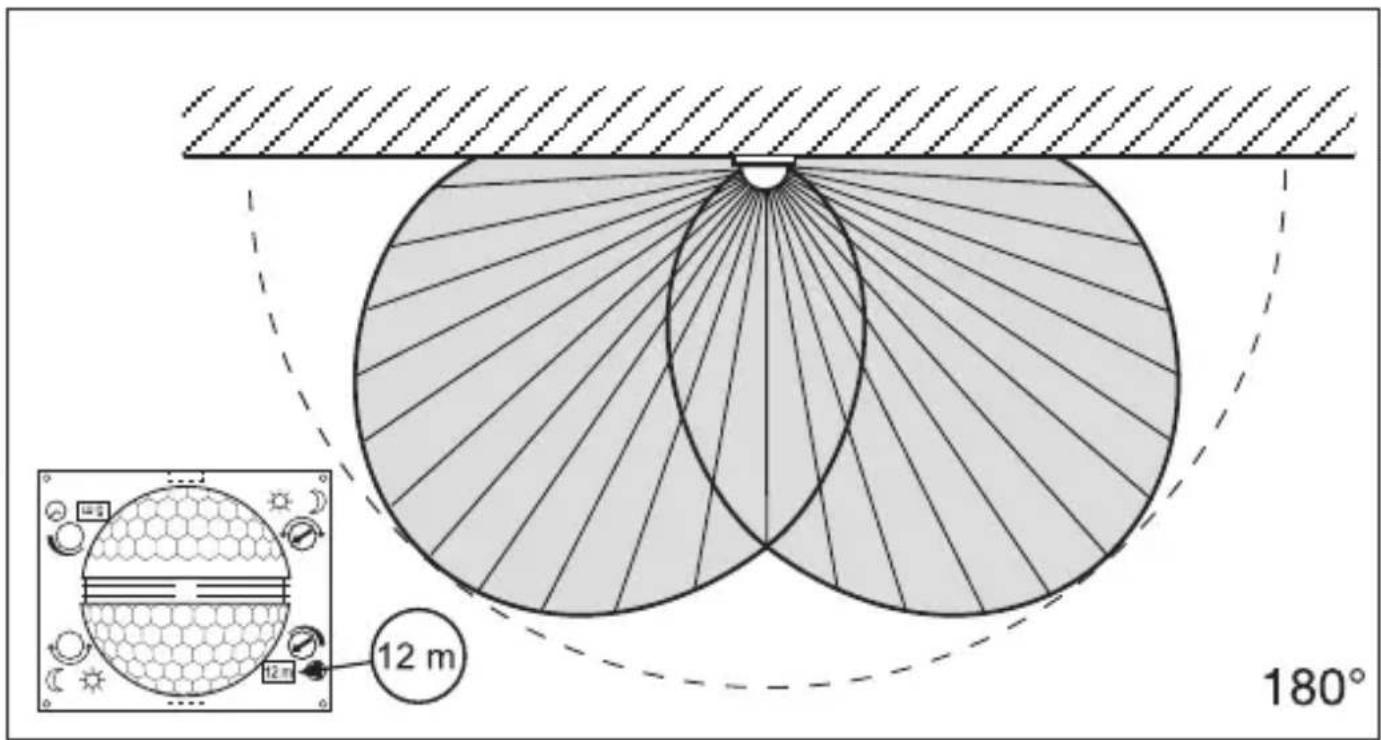

12 m 180°

10. Reglaj fin individual cu ajutorul obturatoarelor

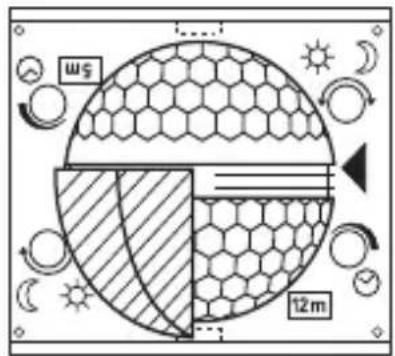

Pentru a delimita sau a supraveghea în mod precis zone suplimentare, ca de ex. trotuare domeniul de detectie se poate regla în mod precis, prin montarea de obturatoare.

(vezi mai jos: exemple de reducere a unghiului de detectie, precum și de reducere a razei de actiune.)

w5 12 m

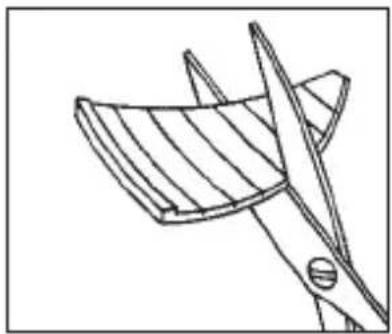

Obturatoarele pot fi amplasate separat pe verticală sau orizontală urmărind segmentele prefabricate, sau pot fi tăiate cu o foarfecă. Ulterior pot fi suspendate în prima adâncitură de sus, pe mijlocul lentilei. Montarea măștii decorative este ultimul pas în fixarea obturatoarelor.

11. Exemple

1. Lampă fără conductorul neutru disponibil

1. Lampă cu conductorul neutru disponibil

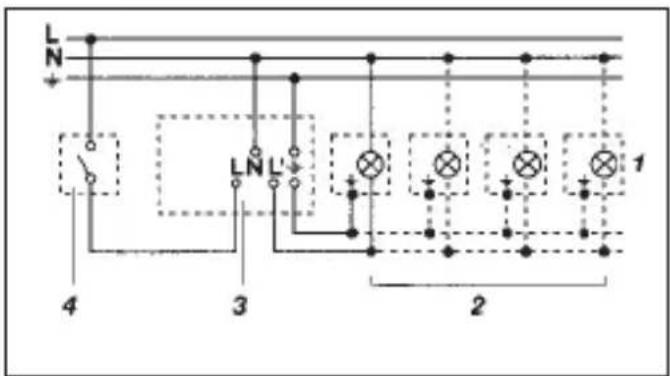

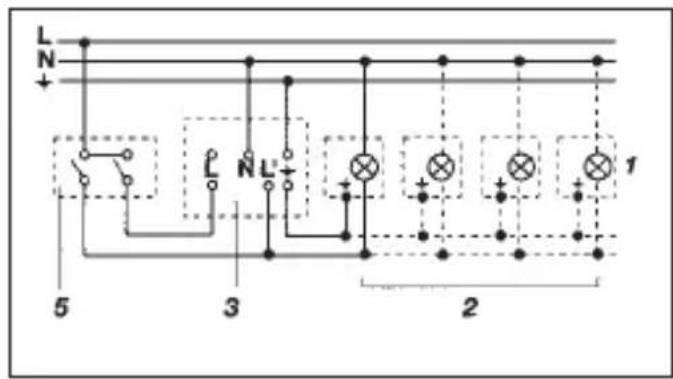

1. Conexiune prin întrerupător în serie pentru regim manual și automat

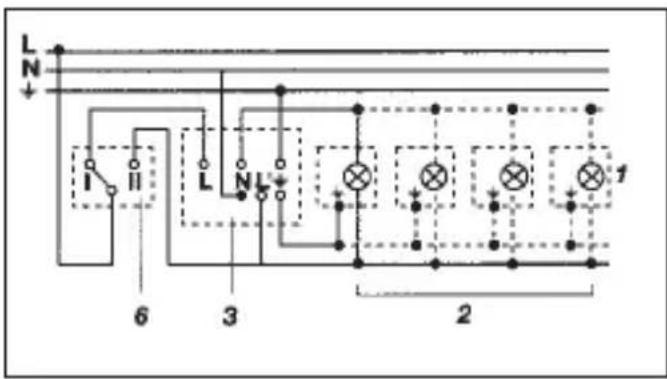

1. Conexiune printr-un întrerupător cu două căi pentru aprindere permanentă și pentru regim automat

Pozitia I: regim automat Pozitie II: regim manual aprindere permanentă Atenție: Nu este posibilă o decuplare a instalatiei, ci numai un regim la alegere între poziția I și poziția II.

1) De ex. 1–4 becuri x 100 W
2) Consumator, iluminare max. 1.000 W (vezi Date tehnice)
3) Borne de conexiune IS 180-2
4) Întrerupător intern al casei
5) Intrerupător în serie intern al casei pentru regim manual și automat
6) Întrerupător cu două căi intern al casei pentru regim automat și aprindere permanentă

13. Utilizare / Îngrijire

Senzorul infraroșu este adecvat pentru aprinderea și stingerea automată a luminii. Aparatul nu este recomandat pentru instalațiile de alarmă speciale, deoarece nu este echipat în acest sens cu sistemul prevăzut de siguranță împotriva sabotajului. Influențele meteorologice pot afecta funcționarea senzorului de mișcare. În cazul unor puternice rafale de vânt sau în caz de ninsoare, ploaie sau grindină pot avea loc declanșări eronate, deoarece modificările bruște

de temperatură nu pot fi sesizate distinct în raport cu radiatia termică. În caz de murdărire, lentila de detectie poate fi curățată cu ajutorul unei cârpe umede (fără detergent).

14. Defecțiuni în funcționare

Defecțiune Cauză Remediu

IS 180-2 fără tensiune	■ Siguranță defectă, aparat neactivat■ Scurtcircuit■ Intrerupător de rețea DEZACTIVAT	■ Montați o siguranță nouă, activați intrerupătorul de rețea, verificați cablul cu ajutorul unui creion de tensiune■ Verificați conexiunile■ Activați
IS 180-2 nu se activează	■ În regim de zi, reglajul luminozității la comutare este plasat pe regim de noapte■ Becul este defect■ Intrerupător de rețea DEZACTIVAT■ Siguranță defectă■ Domeniul de detectie nu este reglat corespunzător	■ Reglați din nou■ Schimbați becul■ Activați■ Siguranță nouă, eventual verificați conexiunea■ Reglați din nou
IS 180-2 nu se dezactivează	■ Mișcare permanentă în domeniul de detectie■ Lampa comutată se află în domeniul de detectie și comută din nou din cauza modificării temperaturii■ Este pe functionare permanentă, datorită intrerupătorului în serie intern al casei■ Dispozitivul WLAN poziționat foarte aproape de senzor	■ Controlați domeniul și eventual refaceți reglajele, resp. utilizați obturatoare■ Schimbați domeniul, resp. utilizați obturatoare■ Intrerupătorul în serie pe regim automat■ Măriți distanța dintre dispozitivul WLAN și senzor
IS 180-2 comută permanent între ACTIVAT / DEZACTIVAT	■ Lampa comutată se află în domeniul de detectie■ În domeniul de detectie se mișcă animale■ Sursă de căldură (de ex. evacuare aburi) în domeniul de detectie	■ Schimbați domeniul, resp. obturați, măriți distanța■ Schimbați domeniul, resp. obturați■ Schimbați domeniul, resp. obturați

IS 180-2 se activează necontrolat

■ Vântul mișcă pomii și tufișurile în domeniul de detectie
■ Este detectat traficul auto de pe stradă
■ Modificare bruscă a temperaturii din cauza intemperiilor (vânt, ploaie, zăpadă) sau sesizarea aerului evacuat de ventilatoare, ferestre deschise

■ Obturați zonele cu obturatoare

■ Obturați zonele cu obturatoare

■ Schimbați domeniul, mutați locul de montaj

15. Eliminare ca deşeu

Aparatele electrice, accesoriiile și ambalajele trebuie să facă obiectul unei reciclări ecologice.

Nu aruncați apara- tele electrice la gu- noiul menajer!

Numai pentru țările UE: În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislația națională, aparatele electrice care nu mai pot fi utilizate

trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice.

16. Garanția de producător

Acest produs Steinel a fost fabricat cu maximă atenție, verificat din punctul de vedere al funcționării și al siguranței și supus unor controale aleatorii.

Steinel garantează structura și funcționarea ireproșabilă a acestui produs.

Termenul de garanție este de 36 de luni și începe de la data vânzării produsului către consumator.

Garanția acoperă deficiențele bazate pe defecte de material și fabricație.

Indeplinirea garanției se realizează prin repararea sau înlocuirea pieselor defecte, conform opțiunii noastre.

Garantia nu se aplică pieselor de uzură și nici deteriorărilor sau deficientelor cauzate de utilizarea sau întreținerea necorespunzătoare.

Este exclusă compensarea daunelor provocate altor obiecte.

Garantia este valabilă doar dacă aparatul nedezasam-blat este trimis la centrul de service competent într-un ambalaj adecvat, împreună cu o scurtă descriere a defectiunii, cu bonul de casă sau cu factura (cu data cumpărării și cu ștampila distribuitorului).

Reparații și postgaranție: După ieșirea din termenul de garanție sau în cazul defectiunilor pentru care nu beneficiati de reparații în garanție, informați-vă cu privire la posibilitatea reparației la centrul de service cel mai apropiat.
