Уважаемый покупатель! Благодарим Вас за дове- рие, которое Вы вырази- ли, купив инфракрасный сенсорный светильник марки STEINEL. Вы при- обрели изделие высокого качества, изготовленное,

испытанное и упакованное с большим вниманием. Перед началом монтажа данного изделия, просим Вас внимательно ознакомиться с инструкцией по монтажу. Ведь только при соблюдении инструкции по монтажу и пуску в

эксплуатацию гарантиру- ется продолжительная, надежная и безотказная работа изделия.

Желаем приятной эксплуатации инфракрасного сенсора.

1. Описание прибора

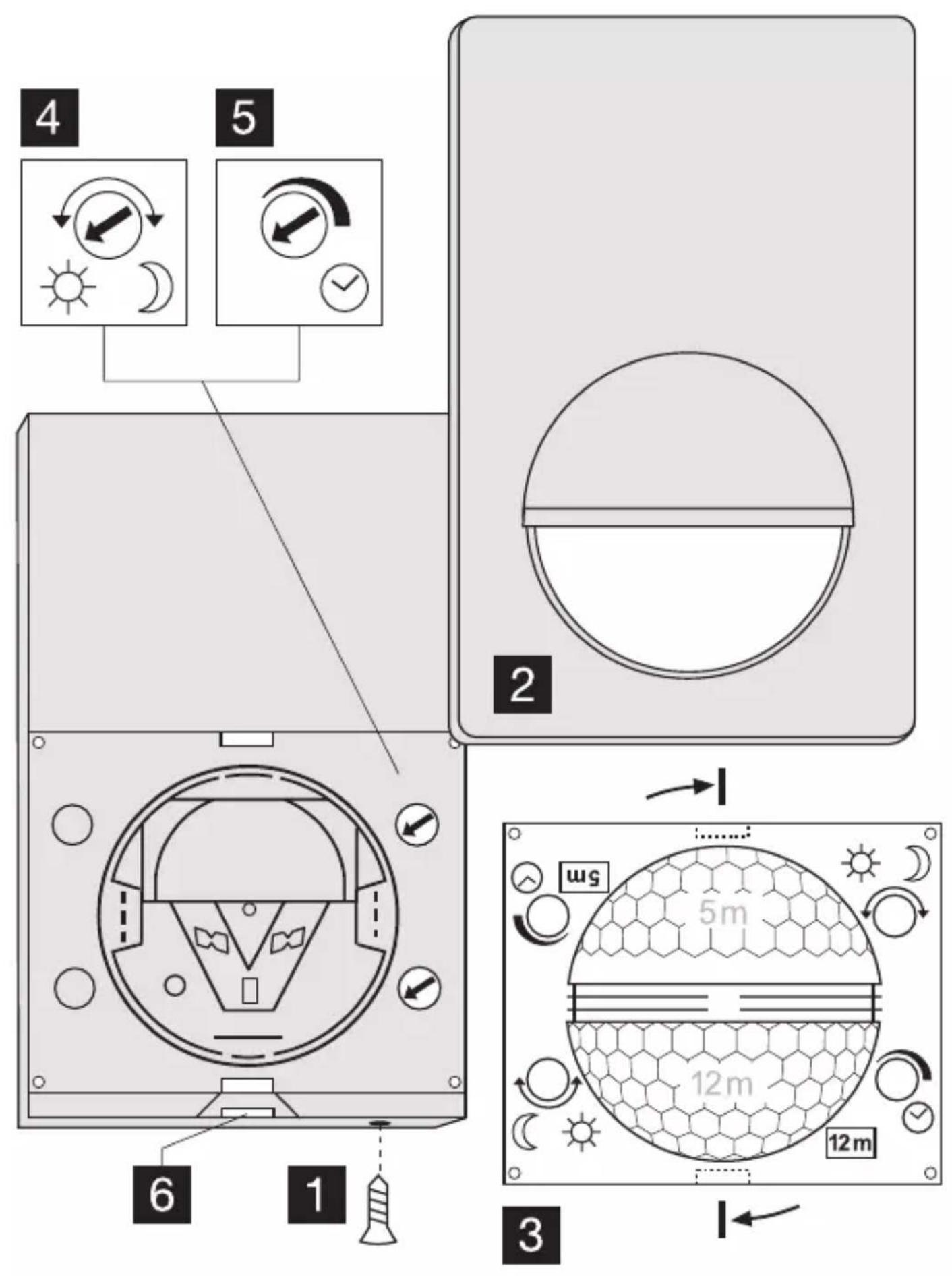

1 Крепежный винт
2 Декоративная панель
3 Линза (съемная и поворачиваемая для установки радиуса действия макс. 5 м или 12 м)

4 Установка сумеречного порога 2–2.000 лк
5 Продолжительность включения 5 сек. 15 мин.

6 Фиксатор (корпус откидывается для монтажа и подсоединения к сети)

1. Технические данные

Габариты (В × Ш × Г):	120 × 76 × 56 мм
Мощность:	Нагрузка ламп накаливания / галогенных ламп	1.000 Вт
	Люминисцентные лампы ЭПРА	1.000 Вт
	Люминисцентные лампы, некомпенсированные	500 ВА
	Люминисцентные лампы, прод. компенсация	900 ВА
	Люминесцентные лампы, с парал. компенсацией	500 ВА
	Низковольтные галогенные лампы	1.000 ВА
СИД < 2 Вт		100 Вт
	2 Вт < СИД < 8 Вт	175 Вт
СИД > 8 Вт		350 Вт
	Емкостная нагрузка	132 мкФ
Сетевое подключение:	230–240 В, 50 Гц
Угол обнаружения:	180° по горизонтали, 90° по вертикали
Радуис действия сенсора:	основная настройка 1: макс. 5 мосновная настройка 2: макс. 12 м (заводская настройка)+ точная регулировка посредством заслонок 1–12 м
Установка времени включения лампы:	5 сек. – 15 мин. (заводская настройка: 5 сек.)
Установка сумеречного порога:	2–2.000 лк (заводская настройка: 2.000 лк)
Вид защиты:	IP 54
Температурный диапазон:	-20° – +50 °C

3. Принцип действия

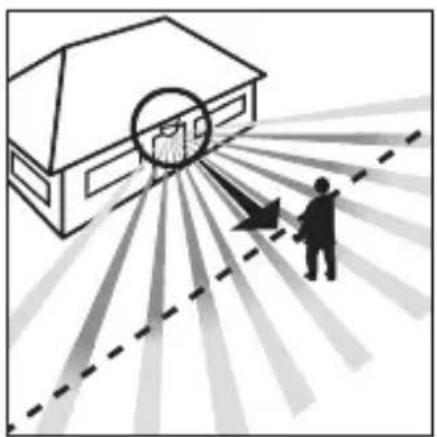

IS 180-2 оснащен двумя пи- росенсорами, встроенными под углом 120°, которые ре- гистрируют невидимое те- плоизлучение движущихся объектов (людей, зверей и т.д.). Регистрируемое таким образом теплоизлучение преобразуется электрон- ным устройством в сигнал,

который вызывает включение электроприемника (например, лампы). Если на пути имеются препятствия, например, стены или оконные стекла, то регистрация теплоизлучения не происходит, а следовательно не производится и включение светильника. Благодаря

двум пиросенсорам достигается угол обнаружения равный 180° при угле открытия в 90°. Имеющаяся линза может сниматься и поворачиваться. Благодаря этому может быть установлен радиус действия макс. 5 м или 12 м. С помощью входящих в комплект монтажных плат инфракрасный сенсор можно прикрепить к стене как внутри, так и вне помещения.

180° 12m

Радиус действия макс. 12 м Радиус действия сенсора макс. 5 м

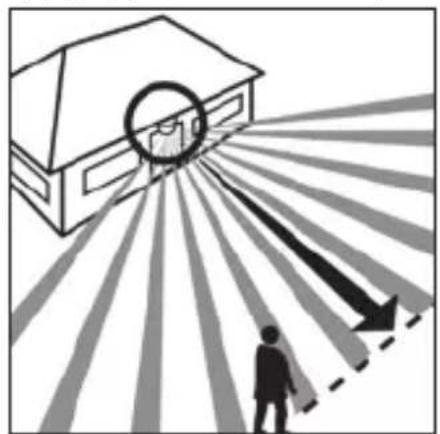

Направление движения: фронтальное

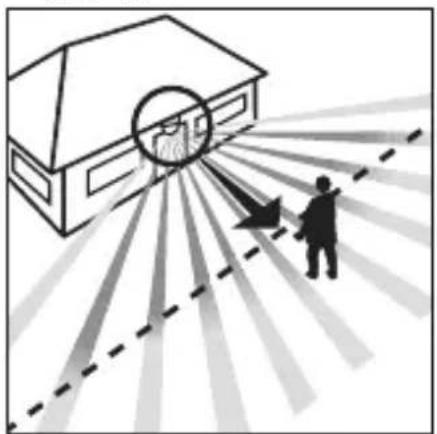

Направление движения: боковое

Важно: Для обеспечения надежной работы сенсор следует монтировать так, чтобы проводилась регистрация движущихся мимо объектов, а также исключать все заграждающие объекты (например, деревья, стены и т.д.).

4. Указания по технике безопасности

■ Перед началом проведения любого рода работ на датчике движения следует отключить подачу напряжения!
■ При проведении монтажа подключаемый электропровод должен быть обесточен. Поэтому, в первую очередь, следует отключить подачу тока и проверить отсутствие напряжения с помощью индикатора напряжения.

■ Монтажные работы по подключению светильника относятся к категории работ с сетевым напряжением, Поэтому они должны проводиться согласно инструкциям по монтажу, предписанным законодательством страны, и при соблюдении условий подключения изделий в электросеть (DE-VDE 0100, AT-ÖVE-EN 1, CH-SEV 1000).

Следите, чтобы сенсор был оснащен линейным защитным предохранителем 10 А. Кроме того, провод для присоединения к сети должен иметь диаметр сечения не более 10 мм.
■ Регулировку времени и сумеречного включения следует производить только при смонтированной линзе.

5. Установка / Монтаж к стене

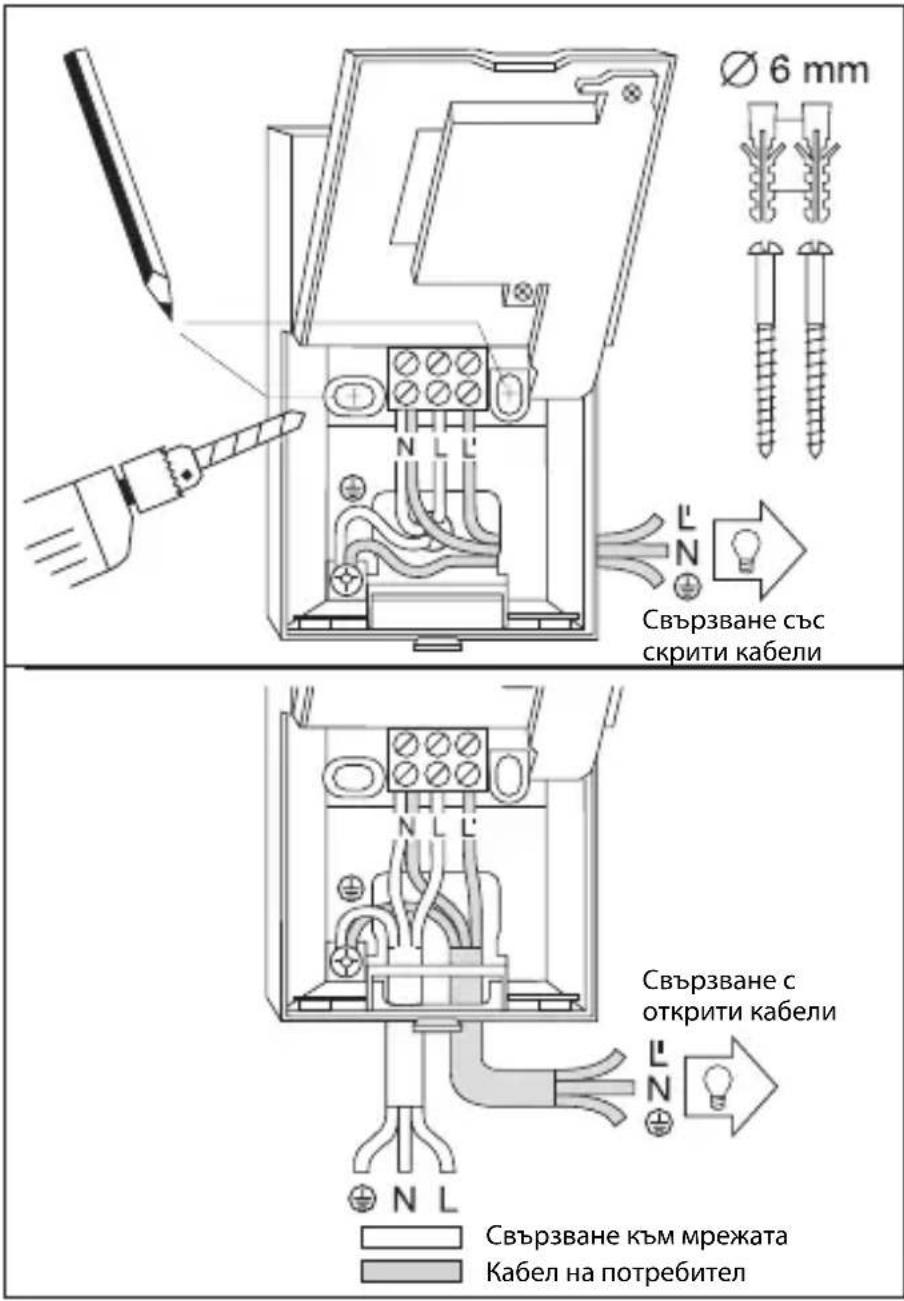

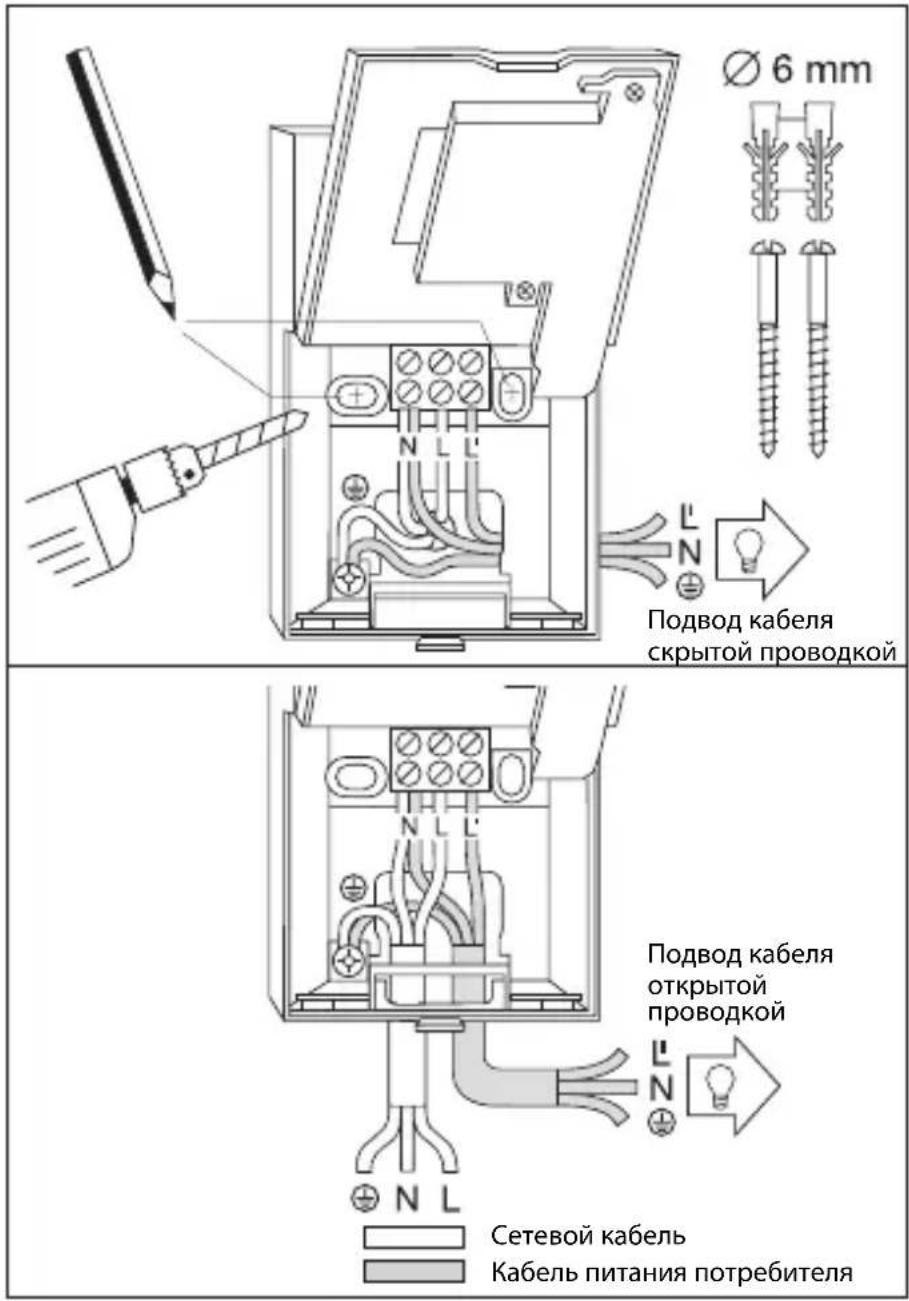

Ø 6 mm L N Подвод кабеля скрытой проводкой N L N L Сетевой кабель Кабель питания потребителя Подвод кабеля открытой проводкой L N N L

Открытая проводка посредством монтажной платы

Указание: Для настенного монтажа можно также использовать внутренний угловой настенный кронштейн. Это позволяет удобно прокладывать кабели сверху за устройством и через отверстие накладного кабельного ввода.

Для предотвращения ложного включения светильника в результате теплового излучения, место монтажа должно находиться на расстоянии не менее 50 см от постороннего источника света. Для обеспечения радиуса действия в 5 / 12 м сенсор следует монтировать на высоте приблизительно в 2 м. Порядок монтажа: 1. Снимите декоративную бленду 2 . 2. Отведите фиксатор 6 и откиньте нижнюю часть корпуса. 3. Обозначьте отверстия для сверления. 4. Просверлите отверстия и вставьте дюбеля (∅ 6 мм). 5. Для соединения проводов открытой или скрытой проводкой пробейте отверстия, предусмотренные для монтажа. 6. Протяните через отверстия провода и присоедините их. Для соединения кабеля открытой проводкой применяйте уплотнители. а) Присоединение сетевого провода Сетевой провод состоит из 2 – 3 жил: L = Фаза N = Нулевой провод PE = провод заземления ( ≡) В случае сомнения идентифицируйте кабель с помощью индикатора, затем снова отключите напряжение. Присоедините фазный (L) и нулевой провод (N) к соответствующим зажимам. Провод заземления присоедините к контакту заземления ( ≡). При необходимости в сетевой провод может быть вмонтирован выключатель для включения и выключения сетевого тока. Как альтернатива, сенсор можно включить вручную на установленное время с помощью переключателя, находящегося в сетевой проводке.

b) Присоединение провода питания электроприемника Провод питания электроприемника к светильнику состоит также из 2–3 жил. Токоведущий провод светильника присоединяется к клемме, обозначенной буквой L'. Нулевой провод электроприемника присоединяется вместе с нулевым проводом сетевого

кабеля к клемме, обозначенной буквой N. Защитный провод присоединяется к клемме для заземления (♡).

1. Прикрутите корпус и закройте крышку.
2. Наденьте сенсорную линзу с (радиус действия по выбору, макс. 5 м или 12 м) см. главу Регулировка радиуса действия.
3. Выполните регулировку

времени включения 5 и сумеречного включения 4 (см. главу Эксплуатация). 10. Установите декоративную бленду 2 и затяните крепежным винтом 1, предохраняющим от нежелательного снятия бленды. Важно: Неправильное присоединение проводов может привести к повреждению прибора.

6. Монтаж с помощью угольника

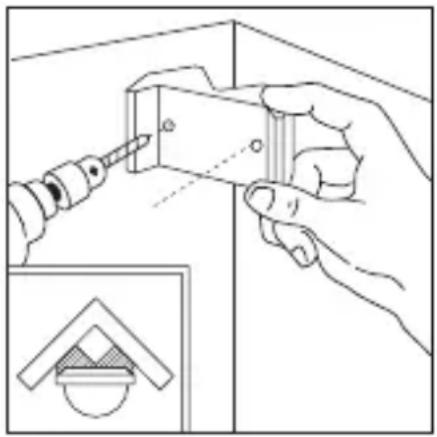

Угловые настенные кронштейны IS 180-2 служат для удобного монтажа на внутренних и внешних углах. Используйте угловой настенный кронштейн в качестве шаблона для сверления отверстий. Тем самым отверстие будет просверлено под правильным углом, и угловой настенный кронштейн будет установлен без каких-либо проблем. Угловые настенные кронштейны можно заказать дополнительно: 4007841085131 черного цвета 4007841085148 белого цвета

7. Эксплуатация

Выполнив подключение проводов к сети, закрыв корпус и установив линзу, светильник можно

5 сек. - 15 мин.

запустить в эксплуатацию. За декоративной блендой 📋 находятся два регулятора.

Продолжительность включения (регулировка времени)

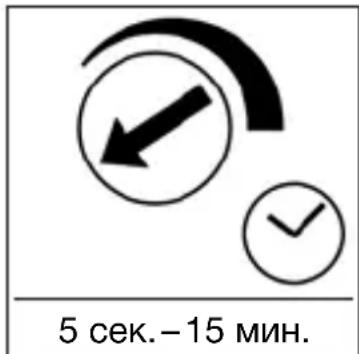

Требуемое время освещения может быть установлено в диапазоне между 5 сек. до макс. 15 мин. Повернув регулятор до упора влево, устанавливается

2-2.000 лк

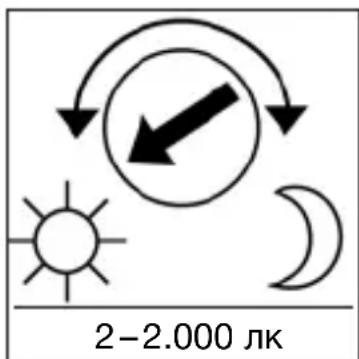

Установка сумеречного порога (порог срабатывания) Желаемый порог срабатывания сенсора можно установить плавно от прим. 2 до 2.000 лк. При повороте регулятора до упора влево устанавливается режим дневного освещения со значением ок. 2.000 лк.

Важно: Регулировку времени и сумеречного включения следует производить только при установленной линзе. наиболее короткое время освещения - ок. 5 сек., а повернув регулятор до упора вправо - макс. 15 мин. При установке зоны обнаружения и для проведения эксплуатационного теста рекомендуется устанавливать минимальное время освещения.

При повороте регулятора до упора вправо устанавливается режим сумеречного освещения со значением ок. 2 лк. При установке зоны обнаружения и для проведения эксплуатационного теста при дневном свете регулятор должен быть повернут до упора влево.

8. Установка радиуса действия

12 m

Линза инфракрасного сенсора IS 180-2 поделена на две зоны обнаружения. С помощью одной зоны достигается радиус действия макс. 5 м, а с помощью другой - макс. 12 м (при соблюдении монтажной высоты ок. 2 м).

После установки линзы (линза должна быть за-фиксирована в предусмотр-

тренной направляющей) внизу справа можно считать выбранный макс. радиус действия 12 м или 5 м. Линзу можно удалить, поддев сбоку отверткой, и вновь установить на требуемый радиус действия.

9. Примеры

5 m 180°

12 m 180°

10. Точная регулировка с помощью сферических заслонок

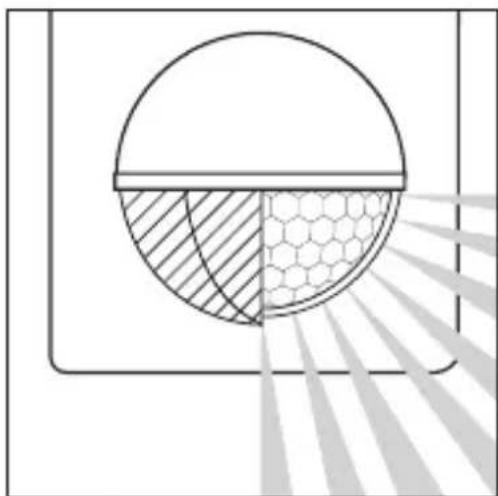

Для исключения некоторых участков, например дорожек, из зоны обнаружения или для целенаправленного контролирования участков зону обнаружения можно устанавливать с помощью полусферических заслонок.

самое верхнее углубление, расположенное в середине линзы. Фиксация заслонок производится декоративной блендой. (См. ниже: Примеры, демонстрирующие уменьшение угла обнаружения и радиуса действия.)

ws 12 m

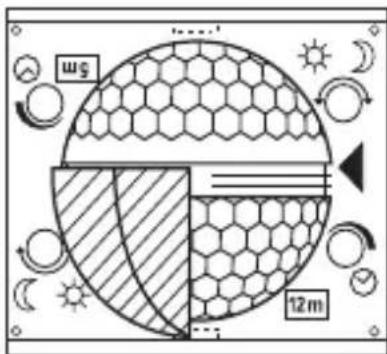

Требуемая форма придается полусферическим заслонкам благодаря горизонтальным и вертикальным перфорационным линиям, по которым можно отрывать или отрезать ножницами. После придания нужной формы заслонки вставляются в

11. Примеры

12. Примеры подключения

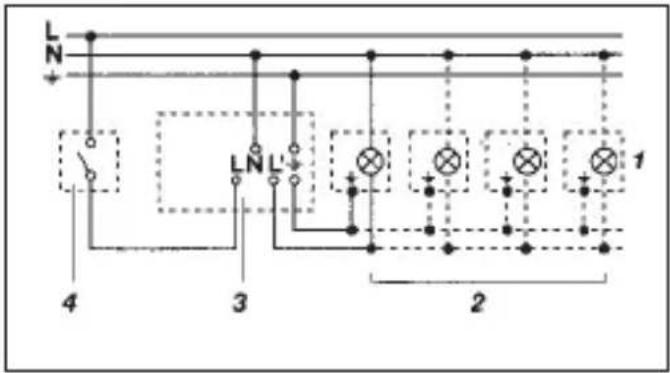

1. Светильник без нулевого провода 2. Светильник с имеющимся нулевым проводом

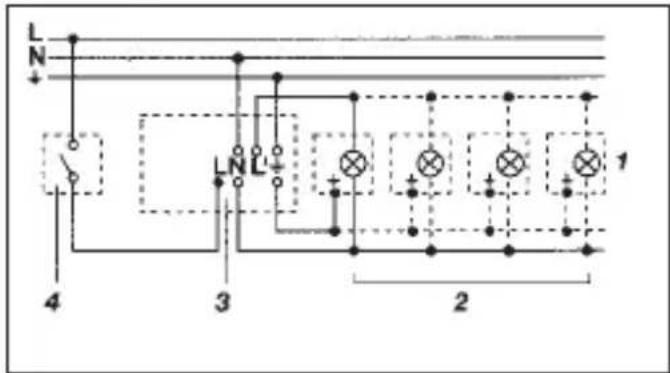

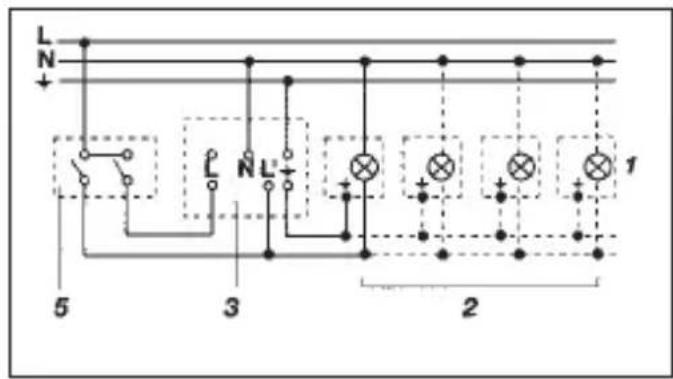

1. Подключение через переключатель на несколько направлений для ручного и автоматического режима

2. Подключение через переключатель включения и выключения лампы для режима постоянного освещения и автоматического режима

Положение I: автоматический режим Положение II: ручной режим постоянного освещения Внимание: выключение светильника невозможно, можно лишь переключать из режима I в режим II.

1) Напр. 1–4 лампы накаливания по 100 Вт
2) Потребитель, освещение макс. 1.000 Вт (см. „Технические данные“)
3) Соединительные зажимы инфракрасного сенсора IS 180-2
4) Выключатель внутри дома
5) Переключатель на несколько направлений внутри дома, ручной, автоматический режим
6) Переключатель включения и выключения лампы с нескольких мест внутри дома, автоматический режим, режим постоянного освещения

13. Эксплуатация / уход

Инфракрасный сенсор предназначается для автоматического включения освещения. Изделие не предназначено для применения в качестве охранной сигнализации, т.к. не имеет требуемой гарантии

исключения саботажа. Погодные условия могут влиять на работу датчика движения. При сильных порывах ветра, метели, дожде, граде может прои- зойти ошибочное включе- ние, поскольку сенсор не

способен отличать резкое изменение температуры от источника тепла. Загрязнения на регистрирующей линзе можно удалять влажным сукном (не используя моющие средства).

14. Неполадки при эксплуатации

Неполадка Причина Устранение

На IS 180-2 нет напряжения	■ Дефект предохранителя, не включен■ Короткое замыкание■ Выключен сетевой выключатель	■ Заменить предохранитель, включить сетевой выключатель, проверить провод индикатором напряжения■ Проверить соединения■ Включить
IS 180-2 не включается	■ При дневном режиме, установка сумеречного порога установлена в ночной режим■ Дефект лампы накаливания■ Выключен сетевой выключатель■ Дефект предохранителя■ Неправильно установлена зона обнаружения	■ Произвести новую регулировку■ Заменить лампу накаливания■ Включить■ Заменить предохранитель, при необходимости проверить соединение■ Произвести новую регулировку
IS 180-2 не выключается	■ Имеется постоянное движение в зоне обнаружения■ В зоне обнаружения находится включенный светильник, постоянно включается вновь в результате изменения температуры■ Посредством переключателя на несколько направлений внутри дома установлен на режим постоянного освещения■ WLAN-устройство размещено очень близко к сенсору	■ Проверить зону и, при необходимости, произвести новую регулировку или установку заслонок■ Изменить зону обнаружения или положение заслонок■ Установить переключатель на несколько направлений в автоматический режим включения■ Увеличить расстояние между WLAN-устройством и сенсором
IS 180-2 постоянно пере-ключается ВКЛ / ВЫКЛ	■ В зоне обнаружения находится включенный светильник■ В зоне обнаружения находятся животные■ В зоне обнаружения находится теплоизлучающий объект (например, вытяжка)	■ Изменить зону обнаружения или положение заслонок, увеличить расстояние■ Оградить зону или установить заслонки■ Оградить зону или установить заслонки

Неполадка

Причина Устранение

Нежелательное включение IS 180-2

■ В зоне движения происходит движение деревьев и кустов
■ Включается в результате движения автомашин на дороге
■ Включается в результате неожиданного перепада температур при изменении погоды (ветер, дождь, снег) или потока воздуха из вентиляционной системы, открытых окон

■ Изменить зону обна- ружения с помощью заслонок
■ Изменить зону обна- ружения с помощью заслонок
■ Изменить зону или место монтажа

15. Утилизация

Электроприборы, комплектующие и упаковку следует направлять на экологичную вторичную переработку.

Не выбрасывать электроприборы в бытовые отходы!

Только для стран ЕС: Согласно действующей Европейской директиве по отработанному электрическому и электронному оборудованию и ее реализации в национальных законодательствах отработанные электроприбо-

ры должны собираться отдельно и направляться на экологичную вторич- ную переработку.

16. Гарантия производителя

Данное изделие производства Steinel было с особым вниманием изготовлено и испытано на работоспособность и безопасность эксплуатации соответственно действующим инструкциям, а потом подвергнуто выборочному контролю качества. Фирма STEINEL гарантирует высокое качество и надежную работу изделия. Гарантийный срок эксплуатации составляет 36 месяцев со дня продажи изделия.

Фирма обязуется устранить недостатки, которые возникли вследствие дефекта материала или конструкции. Дефекты устраняются путем ремонта изделия либо заменой неисправных деталей по усмотрению фирмы. Гарантийный срок эксплуатации не распространяется на повреждения и дефекты, возникшие в результате износа деталей, ненадлежащей эксплуатации и ухода.

16. Гарантия производителя

Фирма не несет ответственности за материальный ущерб третьих лиц, нанесенный в процессе эксплуатации изделия. Гарантия предоставляется только в том случае, если изделие в собранном и упакованном виде с кратким описанием неисправности было отправлено вместе с приложенным кассовым чеком или квитанцией (с датой продажи и печатью торгового предприятия) по адресу сервисной мастерской.

Ремонтный сервис: По истечении гарантийного срока или при наличии неполадок, исключающих гарантию, обратитесь в ближайшее сервисное предприятие, чтобы получить информацию о возможности ремонта.
