HASZNÁLATI ÚTMUTATÓ PD-8 ECO COM1 STEINEL

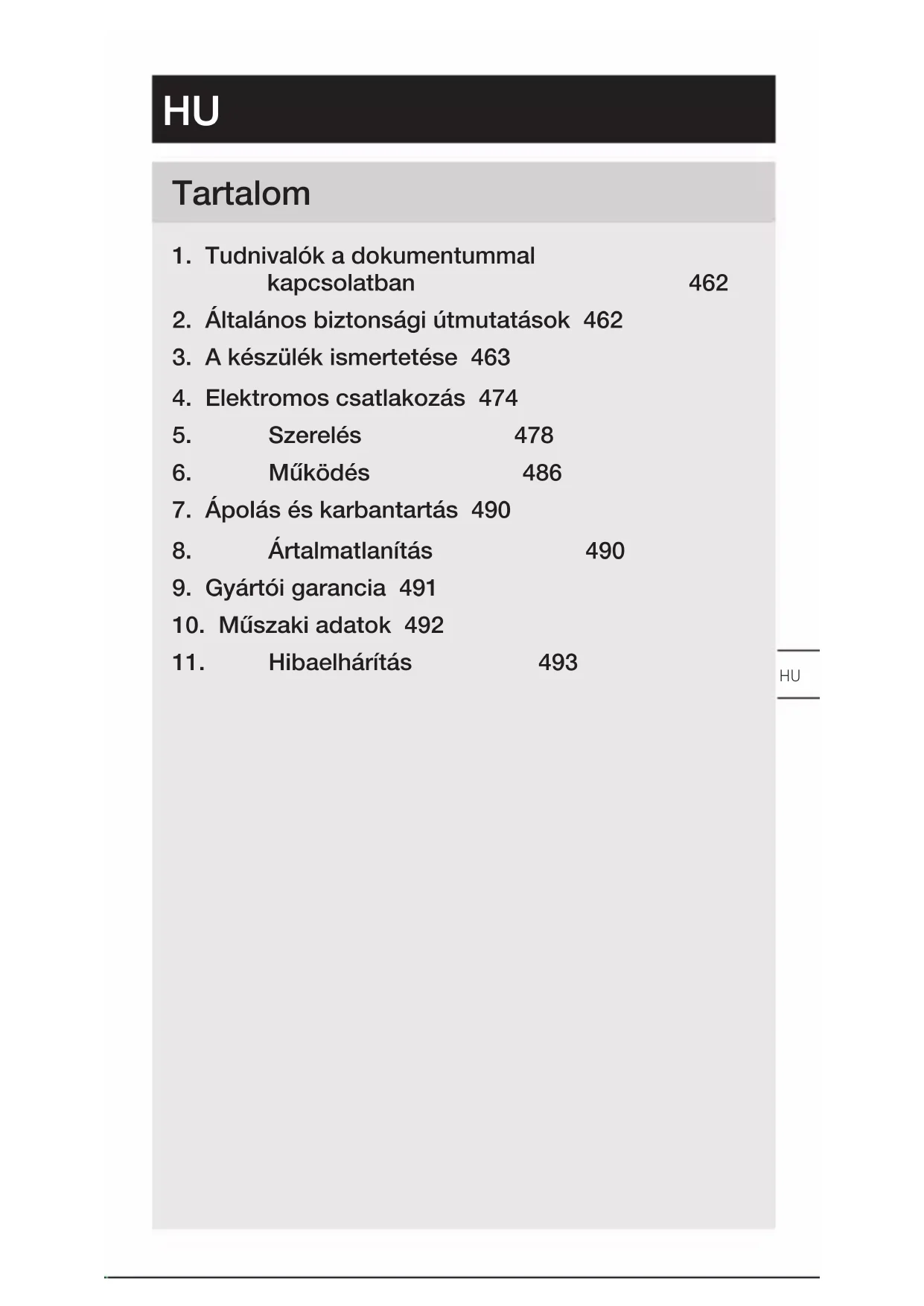

1. Tudnivalók a dokumentummal kapcsolatban 462
2. Általános biztonsági útmutatások 462
3. A készülék ismertetése 463
4. Elektromos csatlakozás 474
5. Szerelés 478
6. Működés 486
7. Ápolás és karbantartás 490
8. Ártalmatlanítás 490
9. Gyártói garancia 491
10. Műszaki adatok 492
11. Hibaelhárítás 493

1. Tudnivalók a dokumentummal kapcsolatban

– Szerzői jogvédelem alatt áll. Sokszorosítani, akár részlegesen, csak az engedélyünkkel lehetséges.
– A müszaki fejlődést szolgáló változtatások jogát fenntartjuk.

Figyelmeztetés veszélyekre!

Figyelmeztetés áram miatti veszélyekre!

Figyelmeztetés víz okozta veszélyekre!

2. Általános biztonsági útmutatások

Veszély a használati útmutató figyelmen kívül hagyása miatt!

Jelen útmutató fontos információkat tartalmaz a készülék biztonságos kezeléséhez. Kiemelten figyelmeztet a lehetséges veszélyekre. A figyelmeztetések figyelmen kívül hagyása halálos vagy súlyos sérülésekhez vezethet.

• Figyelmesen olvassa el az útmutatót.
• Kövesse a biztonsági utasításokat.
• Tartsa jól hozzáférhető helyen.

– Áram alatt végzett munka veszélyes helyzetek kialakulásához vezethet. Áram alatt lévő alkatrészek megérintése áramütéshez, égési sérülésekhez vagy halálos balesethez vezethet.

– Hálózati feszültségen munkát csak szakképzett szakemberek végezhetnek.

– Tartsa be az adott országban hatályos villanyszerelési előírásokat és bekötési feltételeket (pl. D: VDE 0100,
A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
– Csak eredeti pótalkatrészeket használjon.
– Csak szaküzemek általi javítás megengedett.

3. A készülék ismertetése

Rendeltetésszerű használat

– Érzékelő.
– Mennyezetre történő beltéri felszerelés.
– AP változat vakolat feletti szereléshez.
– UP változat vakolat alatti szereléshez.
– DE változat mennyezetbe való beszereléshez.

Érzékelési értékek

Az érzékelő a következő érzékelési értékeket tudja rögzíteni:

• Mozgás (MD & PD).
  – Jelenlét (PD).
  – Fényerő (MD & PD).

Vezetékhossz az érzékelő és a nyomógomb között < 50 m.

Működési elv

A jelenlétjelző és mozgásjelző piro-érzékelővel felszerelt.

A piro-érzékelők érzékelik a mozgó testek (emberek, állatok, stb.) által kibocsátott, láthatatlan hősugárzást.

A jelenlétjelző egy további érzékelési területtel rendelkezik, ami kisebb mozgás érzékenyebb rögzítését is lehetővé teszi. Ez az érzékelt hősugárzás elektronikus jellé alakul, és a relé kapcsol. Akadályokon (pl. falak, ablaküveg) keresztül a hősugárzás nem érzékelhető.

Interfész

COM1: Relé 1

A COM1 relé terheléseket kapcsol. A szignálok feldolgozásra és kibocsátásra kerülnek.

MD / PD -8 ECO COM1 vakolat alatti változat csomag tartalma

3.1

• 1 érzékelő
• 1 takaróbetét
• 1 biztonsági adatlap (A)
• 1 gyorsindítási útmutató (B)

MD / PD -8 ECO COM1 vakolat feletti csomag tartalma

3.2

• 1 érzékelő
• 1 takaróbetét
• 1 biztonsági adatlap (A)
• 1 gyorsindítási útmutató (B)

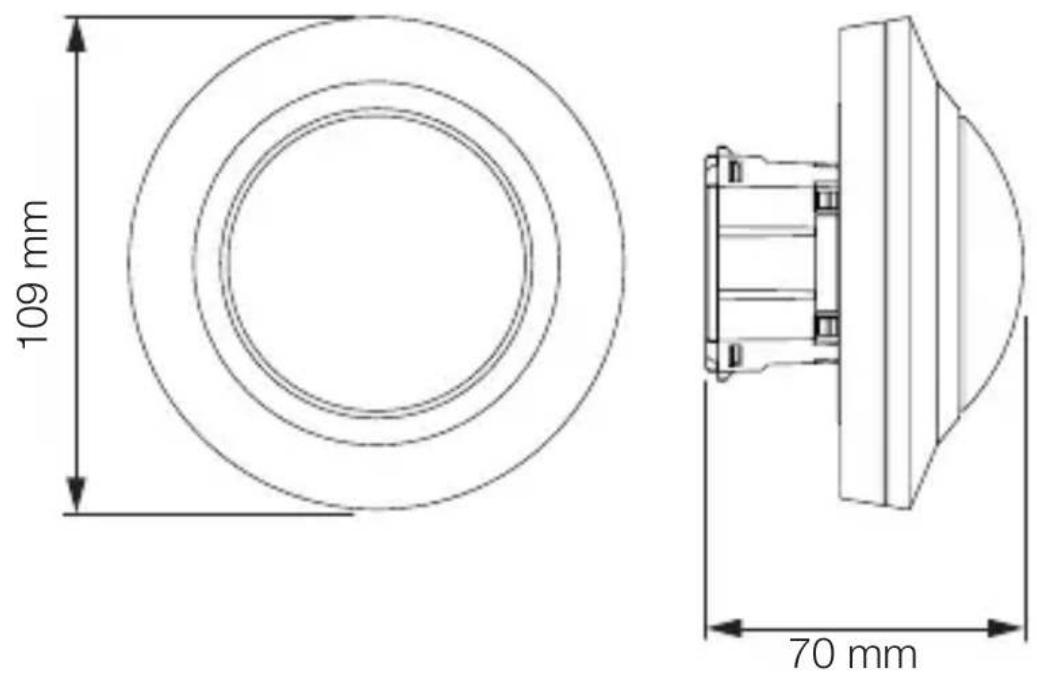

Termékméret MD / PD -8 ECO COM1 vakolat alatti változat

3.3

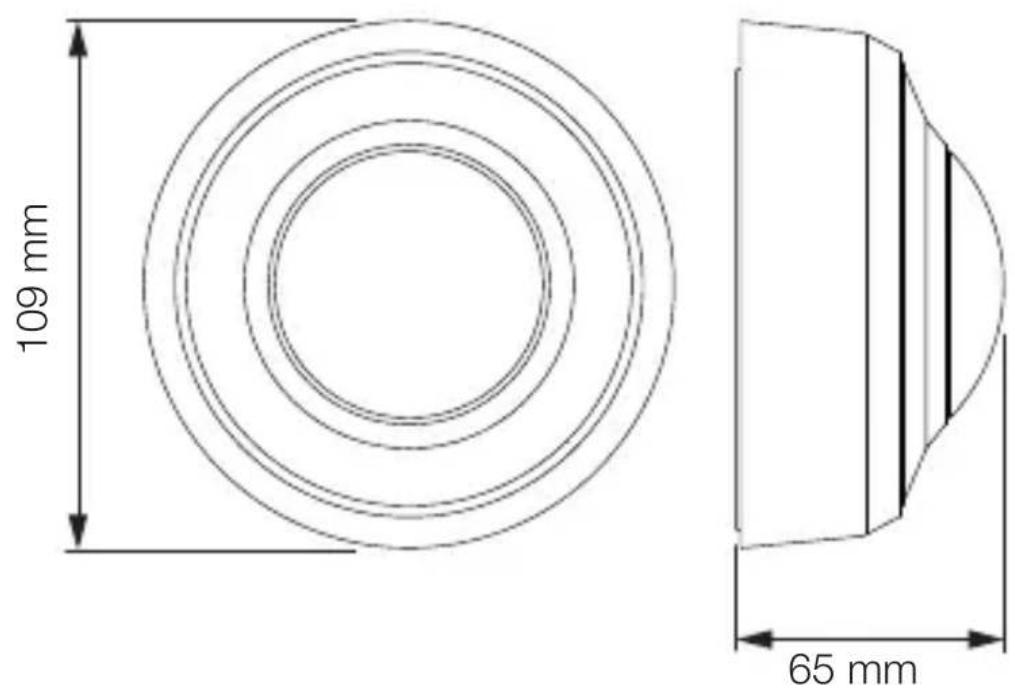

Termékméret MD / PD -8 ECO COM1 vakolat feletti változat

3.4

HU

Készülék áttekintése MD / PD -8 ECO COM1 vakolat alatti változat

3.5

A Terhelés modul
B Potméter
C Csatlakozókapocs
D Érzékelő modul

Készülék áttekintése MD / PD -8 ECO COM1 vakolat feletti változat

3.6

A Adapter vakolat fölötti vezetékezéshez
B Érzékelő modul
C Csatlakozókapocs
D Takarógyűrű

HU

Érzékelési tartomány MD -8 ECO COM1

3.7

Érzékelési tartomány PD -8 ECO COM1

3.8

MD / PD -24 ECO COM1 vakolat alatti változat csomag tartalma

3.9

• 1 érzékelő
• 1 takaróbetét
• 1 biztonsági adatlap (A)
• 1 gyorsindítási útmutató (B)

MD / PD -24 ECO COM1 vakolat feletti csomag tartalma

3.10

• 1 érzékelő
• 1 takaróbetét
• 1 biztonsági adatlap (A)
• 1 gyorsindítási útmutató (B)

Termékméret MD / PD -24 ECO COM1 vakolat alatti változat

3.11

Termékméret MD / PD -24 ECO COM1 vakolat feletti változat

3.12

Készülék áttekintése MD / PD -24 ECO COM1 vakolat alatti változat

3.13

A Terhelés modul
B Potméter
C Csatlakozókapocs
D Érzékelő modul

HU

Készülék áttekintése MD / PD -24 ECO COM1 vakolat feletti változat

3.14

A Adapter vakolat fölötti vezetékezéshez
B Érzékelő modul
C Csatlakozókapocs
D Takarógyűrű

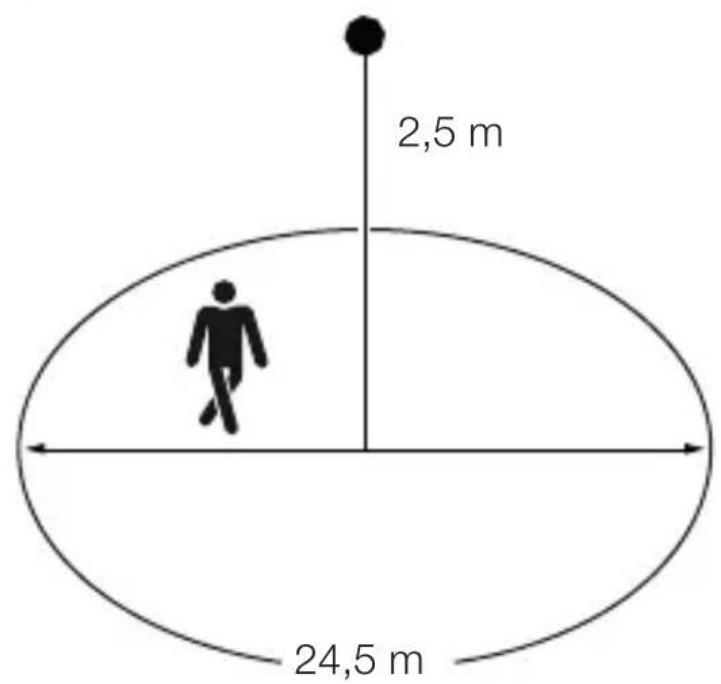

Érzékelési tartomány MD -24 ECO COM1

3.15

Érzékelési tartomány PD -24 ECO COM1

HU

3.16

4. Elektromos csatlakozás

A hálózati betápvezeték szerepét többerű kábel látja el (vezetékek max. ∅ 2,5 mm):

L = fázis (többnyire fekete vagy barna)

N = nulla vezető (többnyire kék)

PE = védőföldelés (zöld / sárga)

↓ = kapcsolt fázis (többnyire fekete, barna vagy szürke)

S = Gomb

Fontos: A csatlakozások felcserélése később rövidzárlath-oz vezet a berendezésben vagy a biztosítékdobozban. Ebben az esetben ismét azonosítania kell az egyes kábeleket, és újból fel kell szerelnie azokat.

4.1

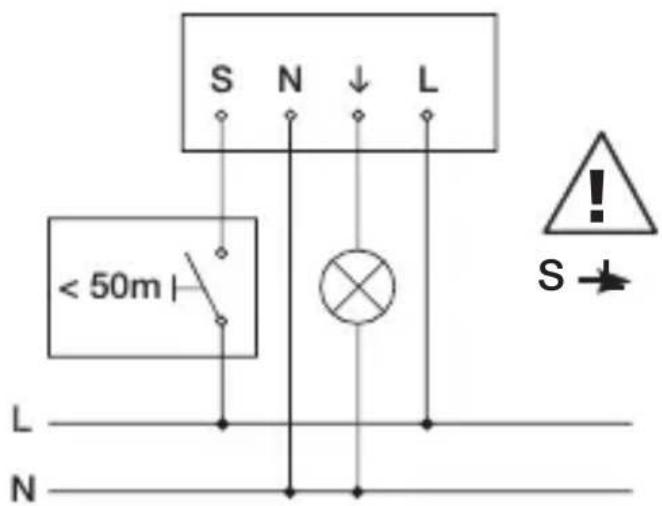

Kapcsolási rajz COM 1 vakolat alatti változat

4.2

Kapcsolási rajz COM 1 vakolat alatti változat – párhuzamos kapcsolása

4.3

Hálózati betápvezeték csatlakoztatása COM1 vakolat alatti változat

4.4

Kapcsolási rajz COM 1 vakolat feletti változat

4.5

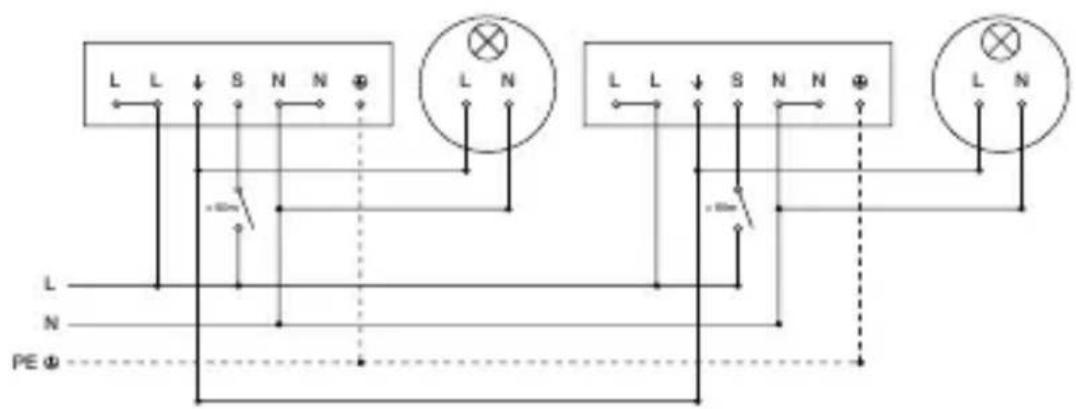

Kapcsolási rajz COM 1 vakolat feletti változat – párhuzamos kapcsolása

4.6

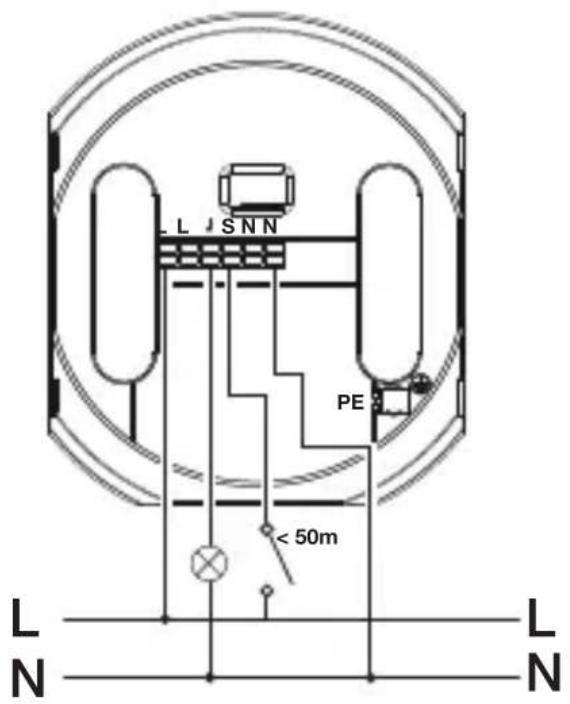

Hálózati betápvezeték csatlakoztatása COM1 vakolat feletti változat

4.7

Áram alatt lévő alkatrészek megérintése áramütéshez, égési sérülésekhez vagy halálos balesethez vezethet.

• Kapcsolja le az áramot és szakítsa meg a ráadott feszültséget.
• Feszültségjelzővel ellenőrizze, hogy a készüléken tény-leg nincs feszültség.
• Gondoskodjon róla, hogy ne kapcsolhassák vissza a feszültségellátást.

Anyagi károk veszélye!

A hálózati kábelek felcserélése rövidzárlathoz vezethet.

• Azonosítsa be a hálózati kábeleket.
• Helyesen kösse össze a hálózati kábeleket.

Előkészületek a szerelés megkezdése előtt

- Minden alkatrészt ellenőrizzen sérülés szempontjából. Sérülések esetén ne vegye használatba a terméket.

- Válasszon ki egy alkalmas felszerelési helyet.

-A hatótávolság figyelembevételével.
-A mozgásérzékelés figyelembevételével.
-Rázkódásmentes.
-Az érzékelési tartomány akadálymentes.
-Ne szerelje fel robbanásveszélyes területre.
-Ne helyezze gyúlékony felületekre.

Falba süllyesztett szerelés lépései

5.1

• Ellenőrizze, hogy kikapcsolták-e a tápfeszültséget.
• Végezze el a hálózatra csatlakoztatást.

→„4. Elektromos csatlakozás”

HU

5.2

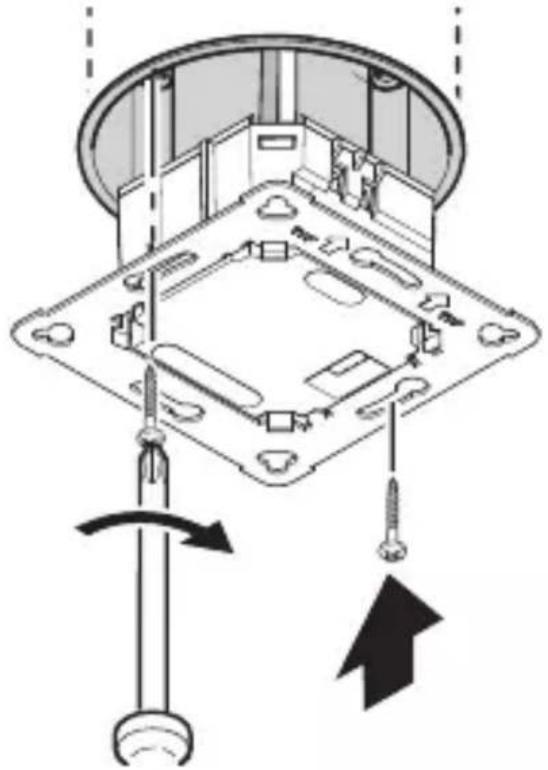

- Csavarozza a terhelési modult szorosan a csatlakozó dobozra.

5.3

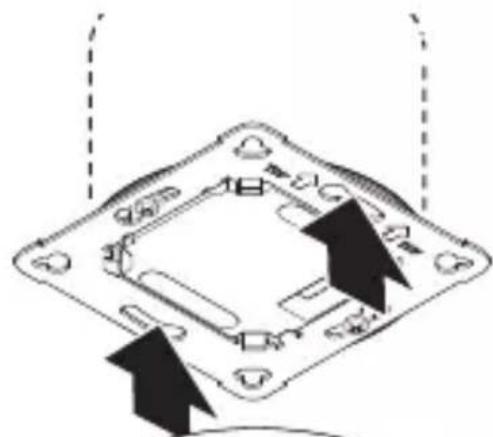

• Helyezze az érzékelő modult a terhelési modulra.
• Kapcsolja be az áramellátást.

Vakolat feletti szerelés lépései

5.4

• Ellenőrizze, hogy kikapcsolták-e a tápfeszültséget.
• Jelölje be a furatok helyét.

HU

5.5

- Fúrja ki a furatokat (∅ 6 mm) és rakja be a tipliket.

• Húzza át a kábelt.
• Csavarozza fel a terhelési modult.

- Végezze el a hálózatra csatlakoztatást. →„4. Elektromos csatlakozás”

• Törje ki a szerelőfelületet.
• Helyezze fel a vakolat fölötti vezetékezés adapterét.

• Helyezze fel a mágneses érzékelő modult.
• Kapcsolja be az áramellátást.

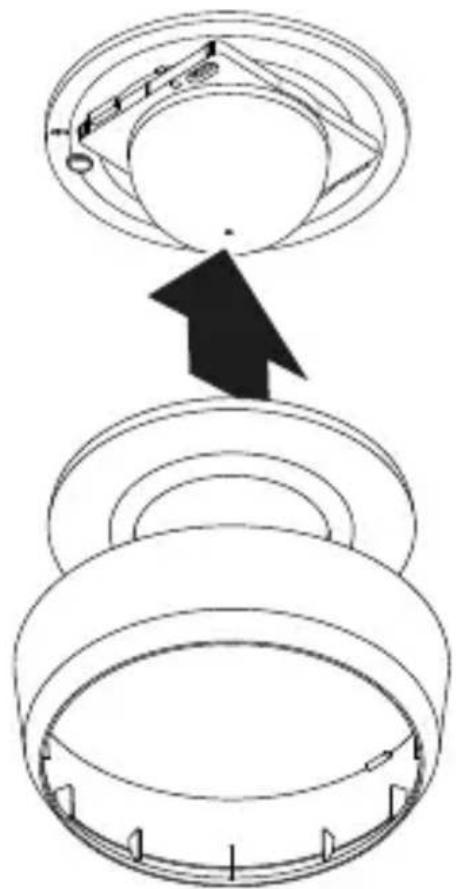

Állítsa be az aérzékelési tartományt

A takaróbetétekkel (a csomag tartalmazza) az érzékelési tartomány egyedileg állítható.

5.10

• Ellenőrizze, hogy kikapcsolták-e a tápfeszültséget.
• Válassza le az érzékelő modult a terhelési modulról.
• Szerelje le a takarógyűrűt és a lencsét.
  • Vágja méretre a takaróbetétet:
  A letakart lencsetartományok csökkentik a hatótávolságot.
• A takaróbetétet helyezze a lencsébe.
• A lencsét csavarokkal erősítse fel.
  • Helyezze el a takarógyűrűt.
• Helyezze az érzékelő modult a terhelési modulra.

5.11

• Helyezze fel a takarógyűrűt.
- Kapcsolja be az áramellátást.
• Végezze el a beállításokat.
→„6. Működés”

HU

6. Működés

Gyári beállítások

Az érzékelő első üzembe helyezésekor illetve a Smart Remote applikációval történő újraindításkor aktíválódnak a gyári beállítások.

Alkonykapcsoló-beállítás: 500 Lux

Időbeállítás COM1: 5 perc

Teljes- / félautomata automata üzemmód

Alkonykapcsoló-beállítás

A kívánt megszólalási küszöb kb. 2 – 1.000 lux közé állítható be.

Nappali üzem

Az érzékelő a környezeti fényerőtől függetlenül kapcsolja a terhelést, ha mozgást észlel.

Teach-IN

A kívánt fényviszonyoknál, amikor a mozgásérzékelőnek a jövőben mozgás esetén be kell kapcsolnia, válassza a Teach-IN funkciót. 10 másodperc múlva a berendezés tárolja a környezeti fényerő így mért értékét. Egyidejűleg a terhelés kikapcsol.

Időbeállítás

A kívánt utánvilágítási időt min. 5 másodperc és max. 60 perc között lehet beállítani. Amennyiben nem érzékel mozgást, az utánvilágítási idő letelte után az érzékelő kikapcsol.

Üzemmód

Félautomatikus

A világítás már csak automatikusan kapcsol ki. A bekapcsolás kézzel történik, világítást a kapcsológombbal kell kérni, amely a beállított utánvilágítási időtartamra bekapcsolva marad.

Automatikus

A világítás a fényerőtöl és jelenléttöl / mozgástól függően önműködően BE és KI kapcsol. A világítás bármikor bekapcsolható kézileg. Ilyenkor a kapcsolóautomata működése átmenetileg megszakad.

Bemutató üzemmód

Amennyiben a fényt egy nyomógomb segítségével kikapcsolják, az érzékelő aktíválja a prezentációs módozatot. A terhelés addig kikapcsolva marad, amíg a mozgás érzékelése meg nem történik. Amint mozgás már nem érzékelhető, és az utánvilágítási idő letelt, az érzékelő ismét normal érzékelő üzemmódra vált.

Nyomógomb bemenet

A hozzákapcsolt nyomógomb BE / KI funkcióval rendelkezik, és a világítást BE ill KI kapcsolja.

Egy nyomógomb továbbá a feltétele annak, hogy az érzékelőt félautomata üzemmódban lehessen üzemeltetni. Egy hozzákapcsolt nyomógomb segítségével aktíválható a folyamatos világítás. A nyomógomb 2x megnyomása aktíválja a 4 órán át BE funkciót. A 4 órás BE letelte után a nyomógomb egyszeri megnyomása az érzékelőt újra a normal teljes vagy félautomata üzemmódba állítja.

Csak PD változat: környezetifényerő-függő kikapcsolás

A beállított alkonyatfény küszöbérték alatt a világítás fennálló mozgás vagy jelenlét érzékelése esetén is kikapcsol.

Több érzékelő intelligens párhuzamos kapcsolása

Az L'-felismerésnek köszönhetően akár 10 érzékelő is összekapcsolható párhuzamos kapcsolással. Egy szenzor kioldása esetén a világítás bekapcsol és a hálózatba kötött valamennyi érzékelő nappali üzemre kapcsol. Ennek előnye, hogy a fényerőtől függetlenül minden mozgást felismer és a beállított utánműködési idő lejár.

LED funkció

Normál üzemmód: LED ki

Indítás: LED 10 másodpercig lassan kéken villog

Inicializálás: LED tartósan kéken világít

Azonosítás: LED lassan kéken villog

Hiba: LED gyorsan pirosan villog

Teszt üzemmód, nincs mozgás: LED zölden világít

Próbaüzem mozgás: LED gyorsan zölden villog

Teach-IN sikeresen befejezve: LED egy másodpercig

zölden világít

Folyamatos világítás 4H BE / KI aktívált: LED folyamato-san cián színben világít

Távirányító utasítást kapott: LED gyorsan cián színben villog

Félautomata üzemmód beállítva: LED 5x lassan cián színben villog

RC5 távirányító (EAN 4007841 592806)

Az RC5 további műveletei

– Folyamatos világítás 4 óra BE / KI

- User-Reset

RC8 távirányító (EAN 4007841 559410)

Az RC8 további műveletei

- CH1 időbeállítás

– Próba- / normal üzem

– Alkonykapcsoló-beállítás

– Éjszakai üzem

– Nappali üzem

- Teach In / betanítás

- Reset

Smart Remote

– Vezérlés okostelefonról vagy tabletról
– Helyettesíti az RC5 és az RC8 távirányítókat
– Töltse le a hozzávaló alkalmazást, és kapcsolódjon Bluetooth használatával.

Smart Remote kiegészítő funkciók

– Időbeállítás: 5 mp – 60 perc
– Szürkületi beállítás: 2 – 1.000 Lux, Teach
– Távirányító aktiválás / deaktiválás
- Próba mód
– Teljes- / félautomata
– Folyamatos világítás 4 óra BE / KI
- Reset

Smart Remote Applikáció

A Smart Remote applikáció használatához szüksége van egy okostelefonre vagy tabletre, amelyre letölthetők applikációk az AppStore / Play Store-ból. Kérjük figyeljen arra, hogy készülékének támogatnia kell a Bluetooth funkciót.

Android iOS

7. Ápolás és karbantartás

A berendezés nem igényel karbantartást.

Áramütés veszélye!

Áram alatt lévő alkatrészek vízzel való érintkezése áramütéshez, égési sérülésekhez vagy halálos balesethez vezethet.

- A berendezést csak száraz állapotban tisztítsa.

Anyagi károk veszélye!

A nem megfelelő tisztítószer megrongálhatja a készüléket.

- A berendezést enyhén benedvesített ruhával, tisztítószer használata nélkül tisztítsa.

8. Ártalmatlanítás

Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újrahasznosításáról.

Ne dobjon elektromos készülékeket a háztartási szemétbe!

Csak az EU-országok esetében:

A használt elektromos és elektronikus berendezésekre vonatkozó hatályos EU irányelvek értelmében, és ezeknek a nemzeti jogban való alkalmazása szerint a már nem működőképes elektromos berendezéseket külön kell gyűjteni, és gondoskodni kell környezetbarát újrahasznosításukról.

9. Gyártói garancia

Gyártói garancia STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Németország

Önnek, mint a termék vevőjének, adott esetben jogában áll az eladóval szemben érvényesíteni az Önt törvényesen megillető hiánypótlási-, ill. termékszavatossági jogokat. Amennyiben léteznek ilyen jogok az Ön lakóhelye szerinti országban, jelen jótállási nyilatkozatunk semmiben sem szűkíti és korlátozza azokat. A magunk részéről 5 év jótállást adunk arra, hogy az Ön által vásárolt STEINEL professzionális érzékelő termék kifogástalan minőségű és rendesen működik. Szavatoljuk, hogy ez a termék mentes az anyaghibáktól, a gyártási és szerkezeti hibáktól. Szavatoljuk továbbá, hogy az összes elektronikus alkatrész és kábel működőképes, továbbá, hogy minden alkalmazott szerkezeti anyag és azok felülete hibátlan.

Jótállási igények érvényesítése:

Amennyiben a termékével kapcsolatban reklamációval kíván élni, kérjük, hogy a terméket hiánytalanul és bérmentesítve küldje vissza a kereskedőjének vagy közvetlenül nekünk a DINOCOOP Kft, Radvány u. 24, H-1118 Budapest címre, mellékelve az eredeti vásárlási bizonylatot, amelyen rajta kell lennie a vásárlás dátumának és a termék elnevezésének. Ezért a garancia idő végéig ajánlatos gondosan megőriznie a vásárlási bizonylatát. A visszaküldés során keletkező szállítási költségekért és kockázatokért a STEINEL nem vállal felelősséget.

A jótállás érvényesítéséről a www.steinel-professional.de/garantie honlapunkon kap tájékoztatást.

Aennyiben a garancia körébe eső esemény következett be, vagy a termékével kapcsolatban szeretne kérdezni valamit, bármikor felhívhat bennünket a +36/1/3193064 szervizvonal számon.

5 ÉV GYÁRTÓI GARANCIA

10. Műszaki adatok

- Méretek (∅ × T)

MD / PD -8 ECO COM1: UP: 109 × 70 mm AP:

129 × 65 mm

DE: 109 × 109 mm

MD / PD -24 ECO COM1: UP: 109 × 75 mm AP:

129 × 70 mm

DE: 109 × 114 mm

– Bemeneti feszültség: 220 – 240 V, 50/60 Hz

– Teljesítményfelvétel Standby (P _sb ): < 0,1 W

– Időbeállítás: COM1 relé 5 mp – 60 perc

- Alkonykapcsoló-beállítás: 2–1.000 Lux

– Hatótávolság (2,5 m magasságban):

MD -8 ECO COM1: Érintőleges ∅ 8,5 m Sugárirány

∅ 4,5 m

PD -8 ECO COM1: Érintőleges ∅ 8,5 m Sugárirány

∅ 4,5 m

Jelenlét ∅ 6,0 m

MD -24 ECO COM1: Érintőleges ∅ 24,5 m

Sugárirány ∅ 5,5 m

PD -24 ECO COM1: Érintőleges ∅ 24,5 m

Sugárirány ∅ 5,5 m

Jelenlét ∅ 7,5 m

– Érzékelési szög: 360°

– Szerelési magasság: 2,5–4 m

– Optimális szerelési magasság: 2,8 m

– Védelem típusa: IP54 (csak vakolat feletti változat)

- Hőmérséklettartomány:-20 °C - +50 °C

– Párhuzamos kapcsolat L'-en keresztül: max. 10 érzékelő

Teljesítmény 1. kapcsoló kimeneten (COM1)

– Izzó- / halogénlámpa terhelés: 2.000 W

- LED- / EVG-terhelés (max. 50 db, c < 176 μF): 500 W

– Kisfeszültségű halogénlámpák: 2.000 VA

11. Hibaelhárítás

A világítás nem kapcsol be.

– Nem csatlakoztatták rá a feszültséget.

- Feszültség csatlakoztatását átvizsgálni.

– A Lux-érték túl alacsonyra van beállítva.

- Lux-értékét lassan növelni, amíg a világítás be nem kapcsol.

– Nincs mozgásérzékelés.

- Az érzékelő irányába szabad rálátást biztosítani.

- Érzékelési területet átvizsgálni.

A világítás nem kapcsol ki.

– A Lux-érték túl magas.

• Lux-értékét kisebbre állítani.

– Utánműködési idő letelik.

- Utánműködési idő leteltét megvárni, esetleg utánműködési időt kisebbre állítani.

– Zavaró hőforrások, pl.: fűtőventilátor, nyitott ajtók és ablakok, háziállatok, izzókörte / halogén sugárzó, mozgó tárgyak.

- Érzékelési területet átvizsgálni.

Érzékelő jelenlét ellenére kikapcsol.

– Utánműködési idő túl rövid.

- Utánműködési időt megnövelni.

– Világítási küszöbérték túl kicsi.

- Szürkületi beállítást módosítani.

Érzékelő túl késön kapcsol ki.

– Utánműködési idő túl hosszú.

- Utánműködési időt lerövidíteni.

Érzékelő szemből való megközelítés esetén túl későn kapcsol be.

– Szemből való megközelítésnél a hatótávolság kisebb.

- További érzékelőket felszerelni.

- Hatótávolságot beállítani.

- Két érzékelő közötti távolságot lecsökkenteni.

Jelenlét esetén az érzékelő a sötétség ellenére sem kapcsol be.

– Túl kicsire választották a Lux-értéket.

- Fényerősségi küszöbértéket megnövelni.

– Félautomatika aktív.

- Teljes automatikát aktiválni vagy a világítást a nyomógombbal bekapcsolni.

- 4 óra Kl aktiv.

• 4 óra KI deaktiválni.

Az érzékelő nem kapcsolódik az alkalmazáshoz.

– Az applikáció vagy az okostelefon rendszerleállása.

- A mobil végkészülék újraindítása.

CZ

Obsah
