BRUGSANVISNING PD-8 ECO COM1 STEINEL

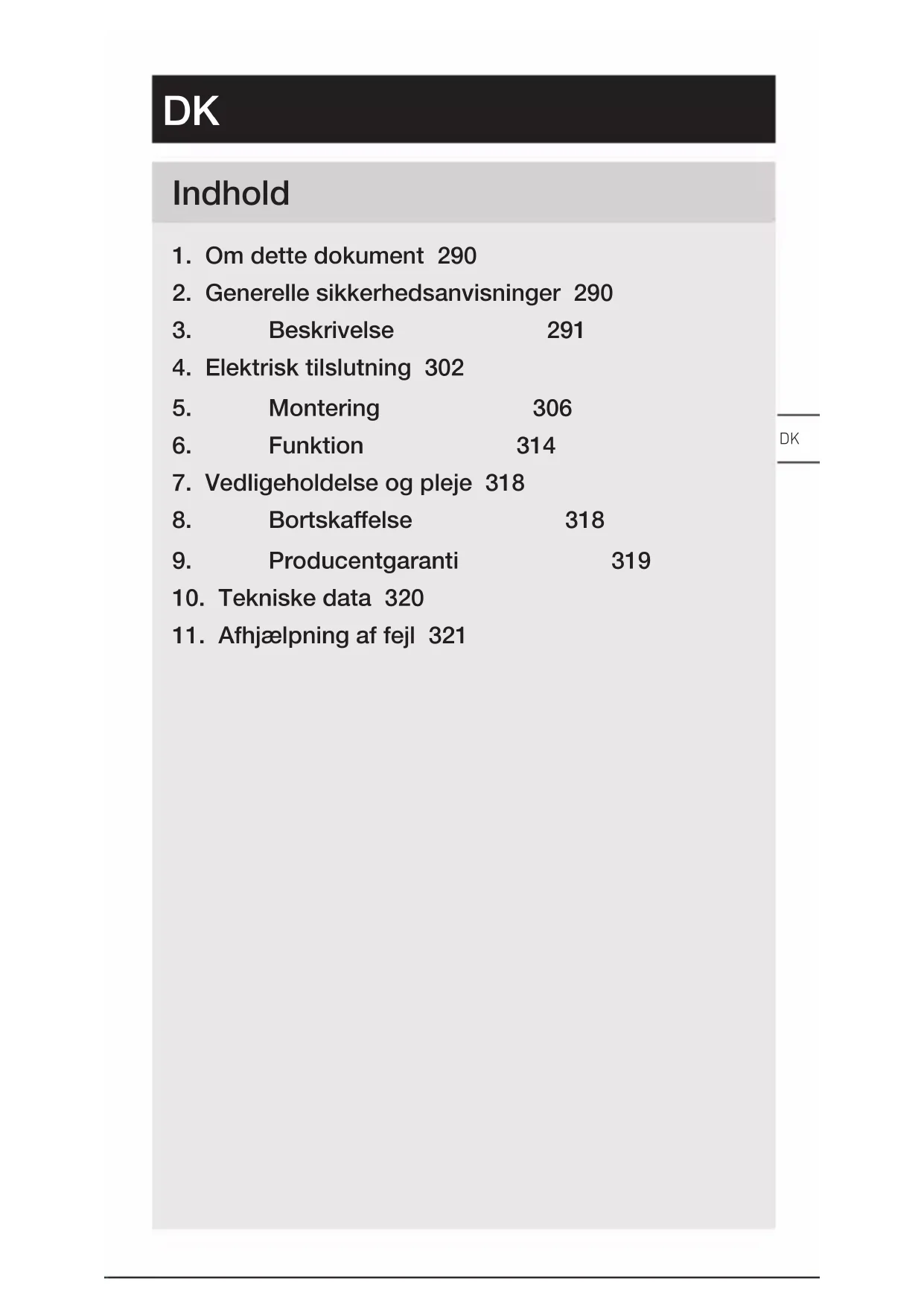

1. Om dette dokument 290

2. Generelle sikkerhedsanvisninger 290

7. Vedligeholdelse og pleje 318

11. Afhjælpning af fejl 321

1. Om dette dokument

– Ophavsretligt beskyttet. Eftertryk, også i uddrag, kunmed vores tilladelse. – Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Advarsel mod farer! Advarsel mod farer på grund af strøm! Advarsel mod farer på grund af vand!

2. Generelle sikkerhedsanvisninger

Fare, hvis brugsanvisningen ikke følges! Denne vejledning indeholder vigtige informationer om sikker håndteringaf enheden. Dergøres specifikt opmærk- som på mulige farer. Manglende overholdelse kan medføre døden eller alvorlige kvæstelser.

• Læs vejledningen omhyggeligt.

• Følg sikkerhedsanvisningerne.

• Opbevar vejledningen, så der er adgang til den. – Håndtering afelektrisk strøm kan medføre farlige situa- tioner. Berøring af strøm førende dele kan give elektrisk stød, forbrændinger og medføre dødsfald. – Arbejde på netspænding må kun udføres af kvalificeret fagpersonale. – Overhold det pågældende lands installationsforskrifter og tilslutningsregler (f.eks. D: VDE 0100, A:ÖVE-ÖNORM E8001-1, CH:SEV1000). – Brug kun originale reservedele.DK – 291 – Indhold – Reparationer må kun udføres af specialvirksomheder.

Korrekt anvendelse – Sensor. – Indendørs loftmontering. – Variant AP til overflademontering. – Variant UP til indfældet montering. – Variant DE til indfældet loftmontering. Sensorstørrelser Sensoren kan omfatte følgende sensorstørrelser: – Bevægelse (MD og PD). – Tilstedeværelse (PD). – Lysstyrke (MD og PD). Ledningslængde mellem sensor og kontakt < 50 m. Funktionsprincip Tilstedeværelsessensoren og bevægelsessensoren er ud- styret med pyrosensorer. Pyrosensorerne opfanger usynlig varmeudstråling fra objekter, der bevæ ger sig (f.eks.men- nesker, dyr). Tilstedeværelsessensoren udmærker sig ved et ekstra tilstedeværelsesområde, der muliggør en mere følsom registrering af mindre bevægelser. Den registrerede varmestråling omsættes elektronisk, og relæet omskiftes. Ved forhindringer (f.eks.mure eller vinduer) registreres der ingen varmestråling. Grænseflade COM1: relæ 1 COM1-relæet omskifter laster. Signaler behandles og udsendes.– 292 – Indhold Leveringsomfang MD / PD -8 ECO COM1 indfældet

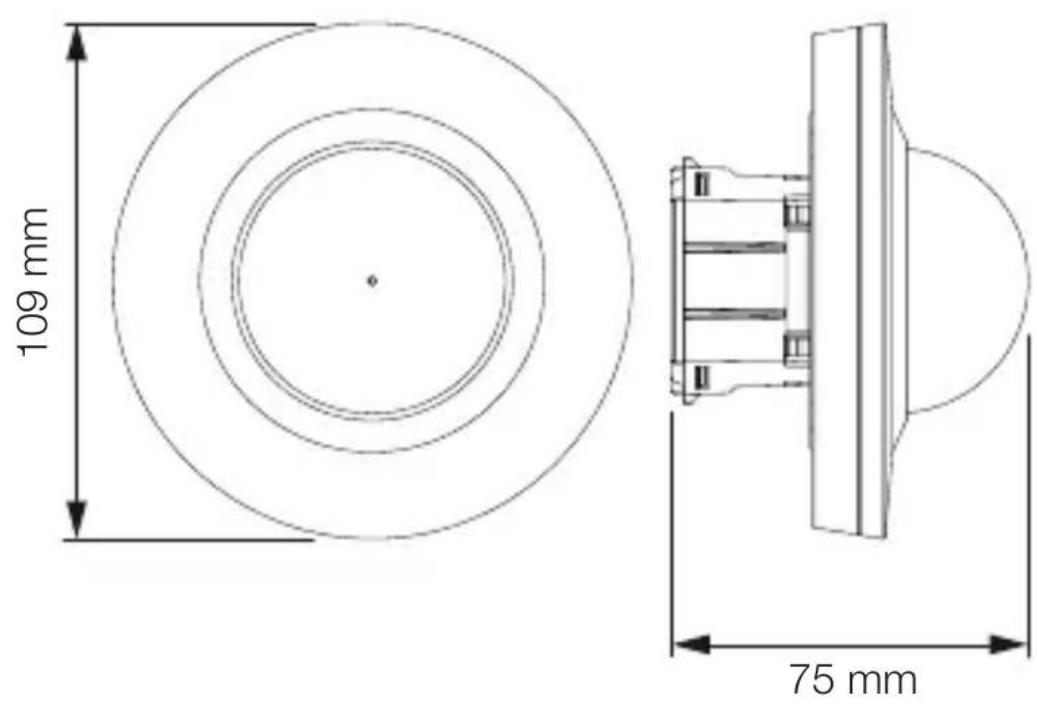

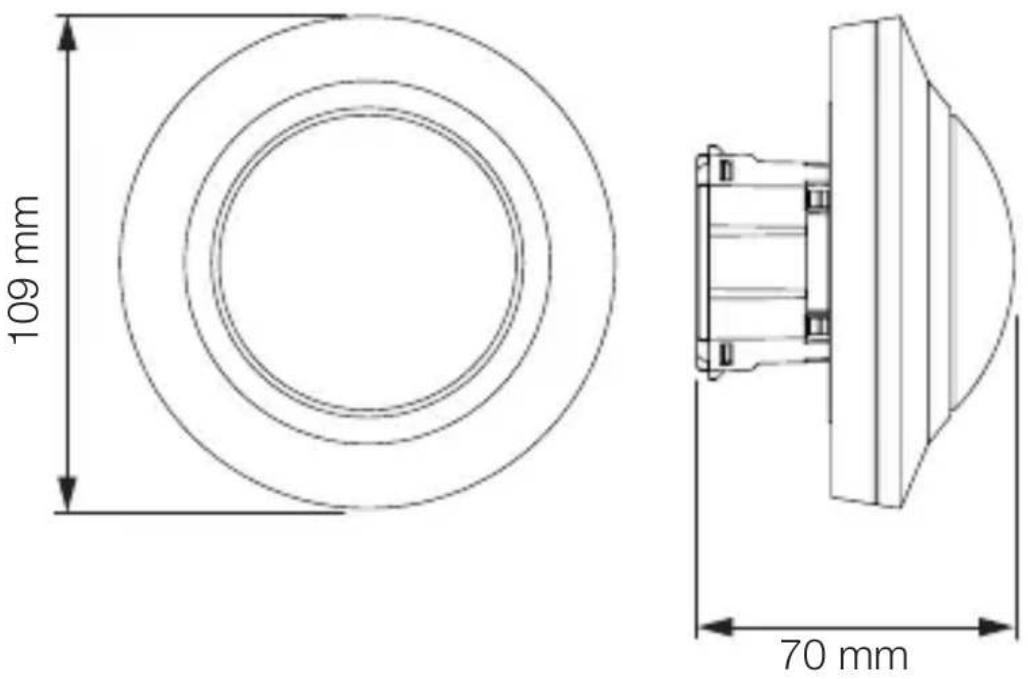

– 1 sensor – 1 afdækning – 1 sikkerhedsdatablad (A) – 1 Quick-Start-guide (B)DK – 293 – Indhold Produktmål MD / PD -8 ECO COM1 indfældet

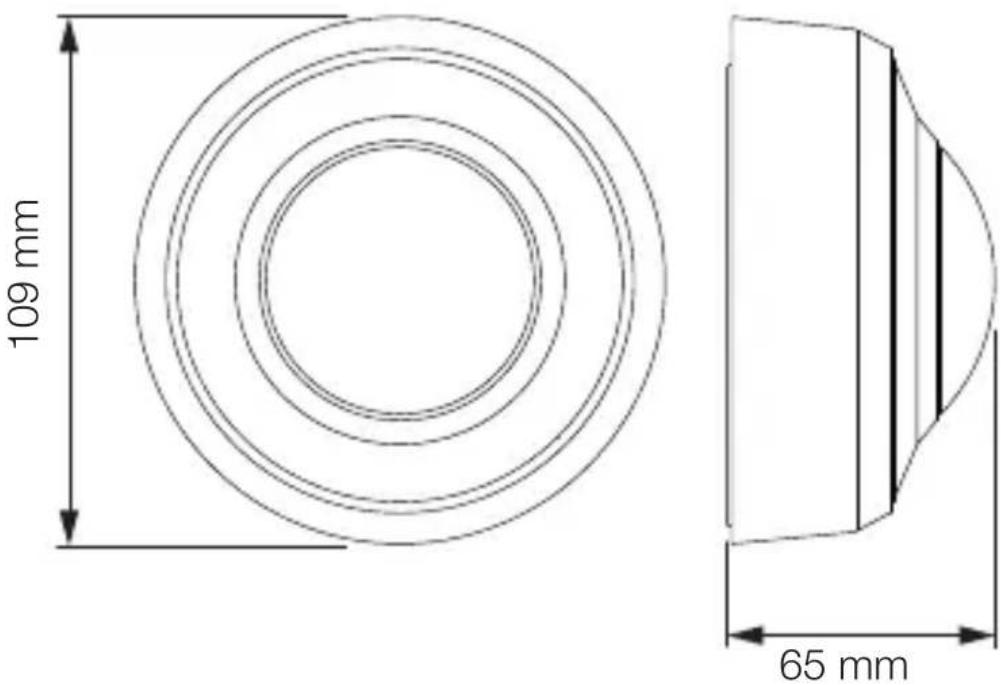

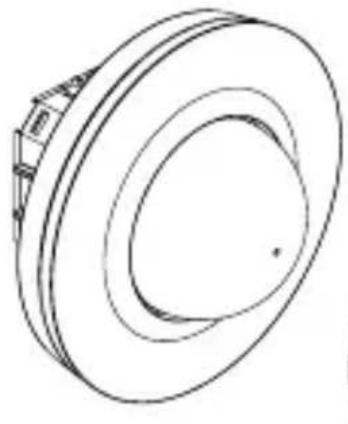

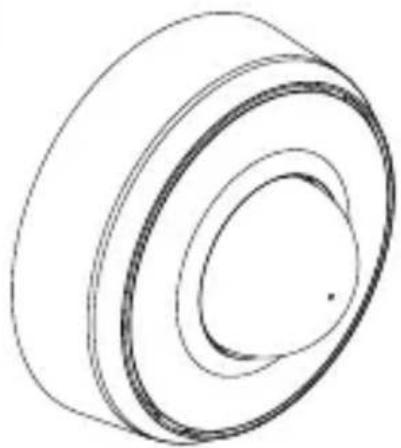

– 1 sensor – 1 afdækning – 1 sikkerhedsdatablad (A) – 1 Quick-Start-guide (B)– 298 – Indhold Produktmål MD / PD -24 ECO COM1 indfældet

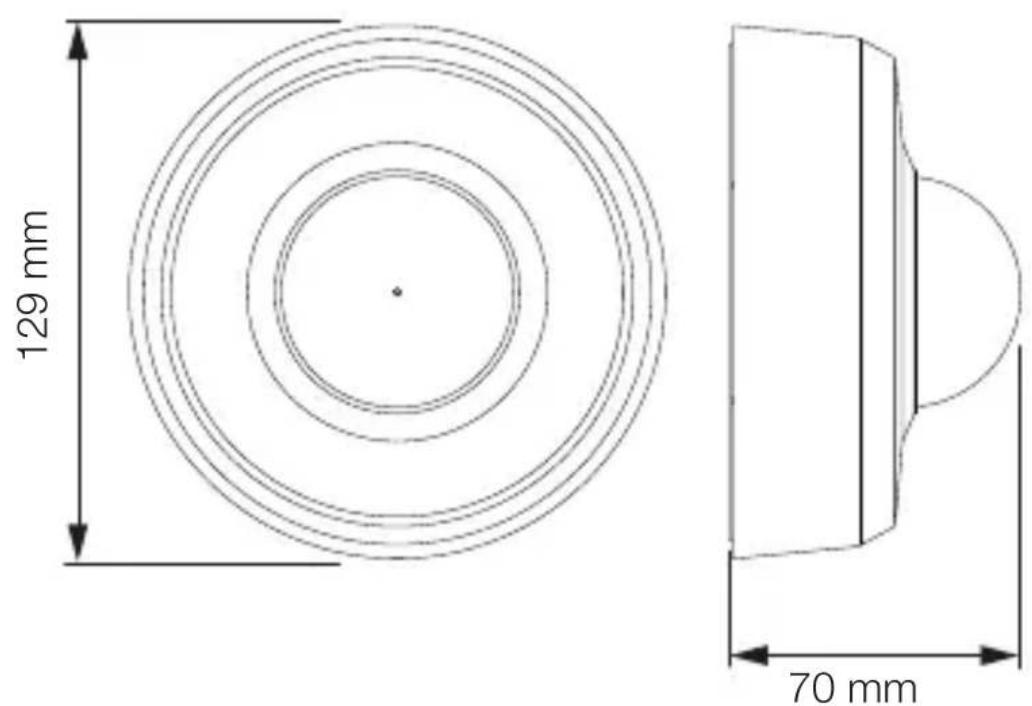

129mm 70mmDK – 299 – Indhold Oversigt over enhed MD / PD -24 ECO COM1 indfældet

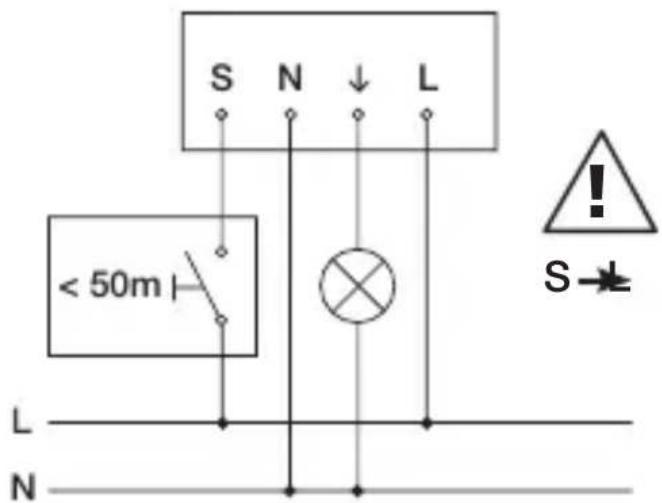

Ledningsdiagram COM1 indfældet

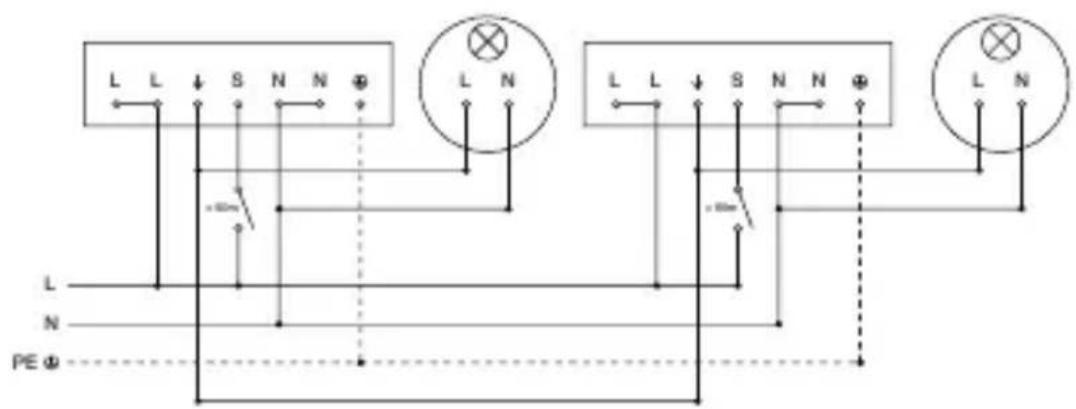

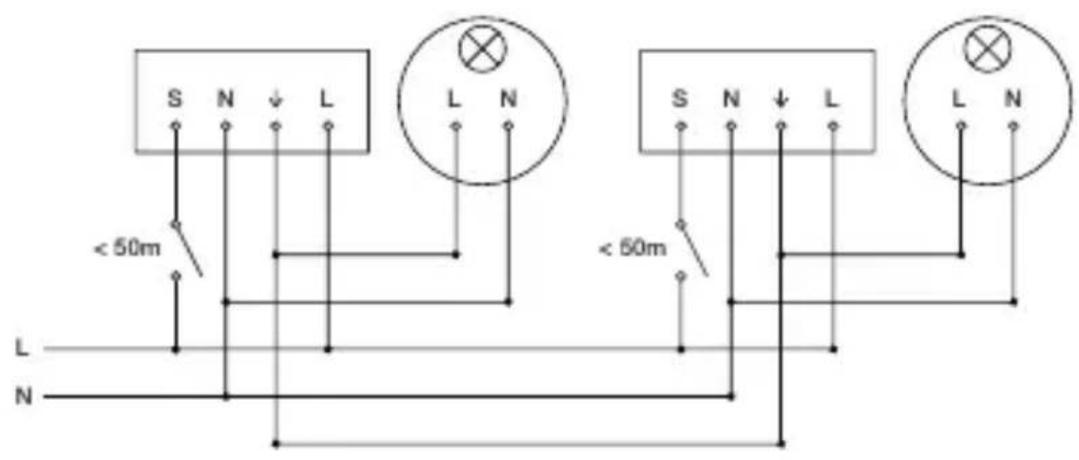

S LDK – 303 – Indhold Ledningsdiagram COM1 indfældet – parallelkobling

L N < 50m S N L L N max. 10 sensorer Tilslutning af netledning COM1 indfældet

• Slå strømmen fra, og afbryd spændingstilførslen.

• Kontrollérmed en spændings tester, om spændingen er afbrudt.

• Sørg for, at spændingstilførslen forbliver afbrudt. Fare for materielle skader! Ombytning af tilslutningsledningerne kan medføre korts- lutning.

• Identificer tilslutningsledningerne.

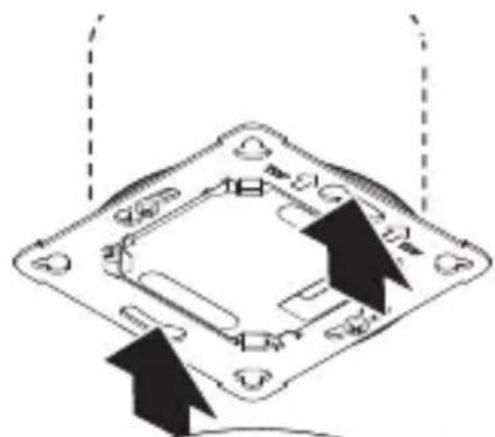

• Forbind tilslutningsledningerne korrekt. Forberedelse af montering

• Kontrollér alle komponenter for beskadigelser. Er pro- duktet beskadiget, må det ikke tages i brug.

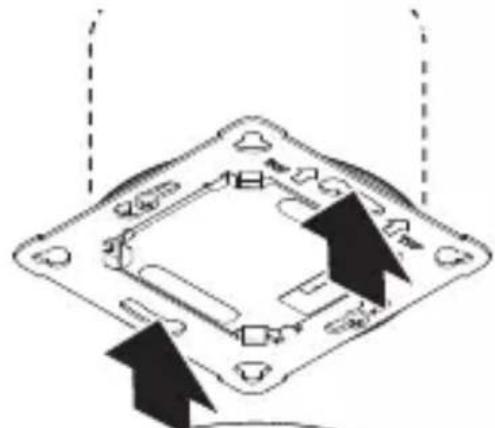

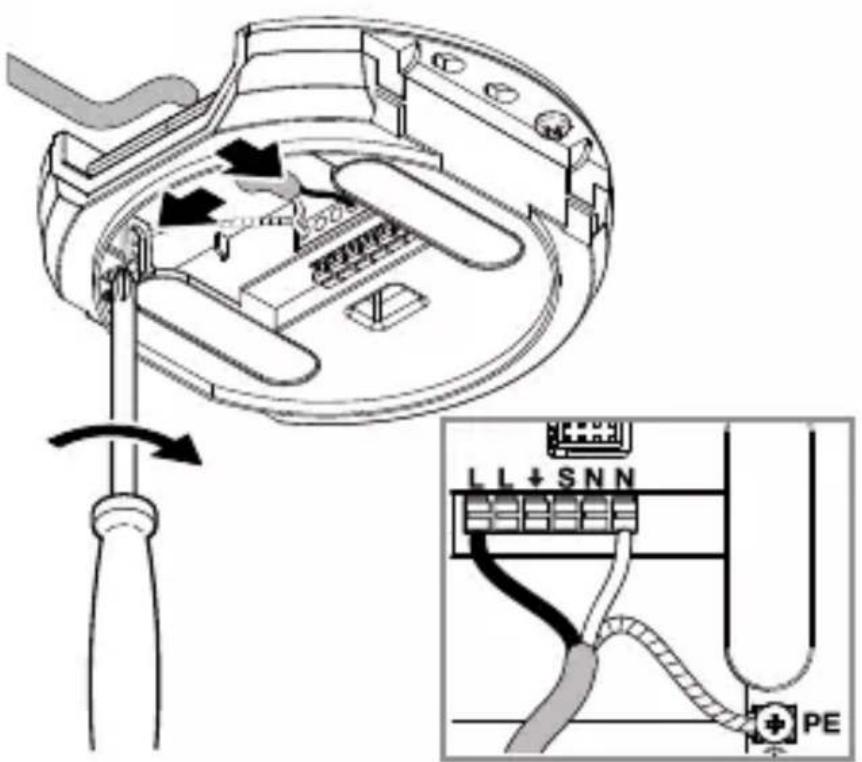

• Vælget egnet monteringssted. – Tag hensyn til rækkevidden – Tag hensyn til bevægelsesregistreringen – Vibrationsfrit. – Overvågningsområde uden forhind ringer. – Ikke i eksplosionsfarlige områder. – Ikke på let brændbare overflader.DK – 307 – Indhold Monteringstrin til skjult tilførselsledning

• Kontrollér, at spændingstilførslen er afbrudt

• Tilslut til nettet. % ”4. Elektrisk tilslutning”– 308 – Indhold

• Skru lastmodulet fast på indbygningsdåsen.

• Kontrollér, at spændingstilførslen er afbrudt

• Træk ledningen igennem.

• Skru lastmodulet på.

• Tilslut til nettet. % ”4. Elektrisk tilslutning”DK – 311 – Indhold

• Tryk monteringslasken ud.

• Tænd for spændingstilførslen.– 312 – Indhold Tilpasning af overvågningsrækkevidde Overvågningsrækkevidden kan tilpasses individuelt med afdækningen (leveringsomfang).

• Kontrollér, at spændingstilførslen er afbrudt

• Træk sensormodulet af lastmodulet.

• Afmonter afdækningsring og linse.

• Tilskær afdækningen: Tildækkede linsesegmenter afkorter rækkevidden.

• Læg afdækningen ind i linsen.

• Fastgør linsen med skruer.

• Sæt afdækningsringen på.

• Sæt afdækningsringen på.

Standardindstillinger Første gang sensoren tages i brug samt ved re set ved hjælp af SmartRemote-appen, aktiveres standardindstil- lingerne. Skumringsindstilling: 500lux Tidsindstilling COM1: 5min Fuldautomatisk / halvautomatisk: fuldautomatisk Skumringsindstilling Den ønskede reaktionsværdi kan indstilles på ca. 2 til

Dagsdrift Sensoren omskifter belastningen uafhængigt af den omgi- vende lysstyrke, når der detekteres bevægelse. Teach-IN Ved lysforhold, hvor sensoren fremover skal tænde i tilfælde af bevægelse, vælges Teach-IN-funktionen. Efter 10sekunder gemmes den målte værdi for den omgivende lysstyrke. Samtidig frakobles belastningen. Tidsindstilling Den ønskede efterløbstid kan indstilles framin. 5sekunder tilmaks. 60minutter. Hvis der ikke registreres nogen be- vægelse, slukker sensoren, når efterløbstiden er udløbet. Driftstype Halvautomatisk Lyset slukker kun automatisk. Tændingen skermanuelt, lysetskaltændes med knappen og forbliver tændt i den indstillede efterløbstid.DK – 315 – Indhold Fuldautomatisk Lyset TÆNDES og SLUKKES automatisk afhængigt af lysstyrke og tilstedeværelse / bevægelse. Lyset kan al- tidtændes og slukkes manuelt. I den forbindelse afbrydes automatikken kortvarigt. Præsentationstilstand Når lyset slukkes med en knap, aktiverer sensoren præ- sentationstilstanden. Belastningen forbliver slukket, indtil der detekteres bevægelse. Så snart der ikke detekte- resflere bevægelser, og efterløbstiden er udløbet, skifter sensoren igen til normal sensordrift. Knap indgang Den tilsluttede knap har funktionen ON / OFF og kan tænde og slukke belysningen. En knap er også forudsætning for at anvende sensoren i halvautomatisk tilstand. Permanent belysning kan aktiveres med en tilsluttet knap. Når der trykkes 2 x på knappen, er belysningen TÆNDT i 4 timer. TÆNDES der igen én gang på knappen, før de 4 timer er gået, tillader sensoren igen skift til normal fuld- eller halvautomatisk tilstand. Kun ved PD: lysstyrkeafhængig slukning Ved underskridelse af den indstillede skumrings grænse slukkes belysningen også, når der findes bevægelses- eller tilstedeværelsesregistrering. Intelligent parallelkobling af flere sensorer Ved hjælp af L'-registreringen er det muligt at parallelkoble op til 10 sensorer. Ved udløsning af en sensor tændes lampen, og alle sensorer i netværket skifter til dagsdrift. Det har den fordel, at bevægelser registreres uafhængigt af lysstyrken, og den indstillede efterløbstid forløber.– 316 – Indhold LED-funktion Normal tilstand: LED er slukket Opstart: LED blinker langsomt blåt i 10 sekunder Initialisering: LED lyser konstant blåt Identificering: LED blinker langsomt blåt Fejl: LED blinker hurtigt rødt Testtilstand, ingen bevægelse: LED lyser grønt Testtilstand, bevægelse: LED blinker hurtigt grønt Teach-IN afsluttet korrekt: LED lyser grønt i et sekund Kontinuerligt lys 4H, TÆND / SLUK aktiveret: LED lyser konstant cyan Fjernbetjeningskommando modtaget: LED blinker hurtigt cyan Halvautomatisk tilstand indstillet: LED blinker 5 x langsomt cyan Fjernbetjening RC5 (EAN 4007841 592806) Ekstrafunktioner RC5: – Kontinuerligt lys 4h TIL / FRA – User-Reset Fjernbetjening RC8 (EAN 4007841 559410) Ekstrafunktioner RC8: – Tidsindstilling CH1 – Test- / standardtilstand – Skumringsindstilling – Nattilstand – Dagslystilstand – Teach-IN – ResetDK – 317 – Indhold Smart Remote – Styring med smartphone eller tablet. – Erstatter fjernbetjeningerne RC5 og RC8. – Åbn den passende app, og tilslut via Bluetooth. Ekstrafunktioner Smart Remote: – Tidsindstilling: 5 s – 60 min – Skumringsindstilling: 2 – 1.000 lux, Teach – Aktivering / deaktivering af fjernbetjening – Testtilstand – Fuld- / halvautomatisk – Kontinuerligt lys 4h TIL / FRA – Reset Smart Remote-app For at kunne bruge Smart Remote-appen skal du have en smartphone eller tablet, hvortil du kan downloade appen fra App Store / Play Store. Bemærk venligst, at din enhed skal understøtte Bluetooth. Android iOS– 318 – Indhold

7. Vedligeholdelse og pleje

Enheden er vedligeholdelsesfri. Fare pga. elektrisk strøm! Hvis vand kommer ikontakt med strømførende dele, kan det medføre elektrisk stød, forbrændinger eller død.

• Rengør kun enheden, hvis den er tør. Fare for materielle skader! Produktet kan blive beskadiget pga. forkerte rengørings- midler.

• Rengørenheden med en let fugtig klud uden rengøringsmiddel.

Producentgaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, TysklandSom køber har du de lovbestemte rettigheder over for sælger. Såfremt disse rettigheder eksisterer i dit land, hver-ken afkortes eller begrænses de af vores garantierklæring. Vi giver 5års garanti for fejlfri og korrekt funktion på dit STEINEL-Professional-sensorteknologi-produkt. Vi garante-rer, at dette produkt ikke har materiale-, produktions- eller konstruktionsfejl. Vi giver garanti for alle elektroniske kom-ponenters og kablers funktionsevne og for, at alle anvendte materialer og disses overflader ikke har mangler. Fremsættelse af krav: Hvis du vil fremsætte en reklamation over dit produkt, bedes du sende produktet komplet og fragtfrit med den originale købsdokumentation, som skal indeholde købsdato og produktbetegnelse, til din forhandler Wexøe A/S, Installation Division, Lejrvej 31, DK-3500 Værløse. Vi anbefaler, at du opbevarer din købsdokumentation sikkert, indtil garantiperioden er udløbet. Roliba A/S hæfter ikke for transportomkostninger og risici under returneringen af produktet.Du finder informationer om gennemførelse af et garantikrav på vores hjemmeside www.wexoe.dkHvis du har et garantitilfælde eller et spørgsmål til dit pro-dukt, kan du altid ringe på tlf. ([phone]. PRODUCENT

11. Afhjælpning af fejl

Lyset tændes ikke. – Ingen tilslutnings spænding.

• Kontrollér tilslutningsspændingen. – Lux-værdi indstillet for lavt.

• Øg lux-værdien langsomt, indtil lyset tændes. – Ingen bevægelsesregistrering.

• Sørg for, at der er frit udsyn til sensoren.

• Kontrollér overvågningsområdet. Lyset slukkes ikke. – Lux-værdi for høj.

• Indstil en lavere lux-værdi. – Efterløbstiden udløber.

• Afvent efterløbstiden, eller indstil eventuelt en kortere efterløbstid. – Generende varmekilder, f.eks.: Varmeblæsere, åbne døre og vinduer, husdyr, glødepærer / halogenpærer, genstande der bevæger sig.

• Kontrollér overvågningsområdet. Sensoren slukker trods tilstedeværelse. – Efterløbstiden er for kort.

• Øg efterløbstiden. – Lystærskel for lav.

• Ændr skumringsindstillingen. Sensor slukker for sent. – Efterløbstiden er for lang.

• Reducer efterløbstiden. Sensoren tænder for sent ved frontal bevægelsesret- ning. – Rækkevidden ved frontal bevægelsesretning er redu- ceret.

• Reducer afstanden mellem to sensorer.– 322 – Indhold Sensoren tænder ikke ved tilstedeværelse, selv om det er mørkt. – Der er valgt en for lav lux-værdi.

• Øg lysstyrkegrænsen. – Halvautomatisk aktiv.

• Aktivér fuldautomatisk, eller tænd lyset med knap- pen. – 4 timer FRA aktiveret.

• Følg sikkerhetsinstruksene.

• Skru på lastmodulen.

• Deaktiver 4 timer AV. Sensoren kobles ikke til appen. – Systemkrasj på app eller smarttelefon.
