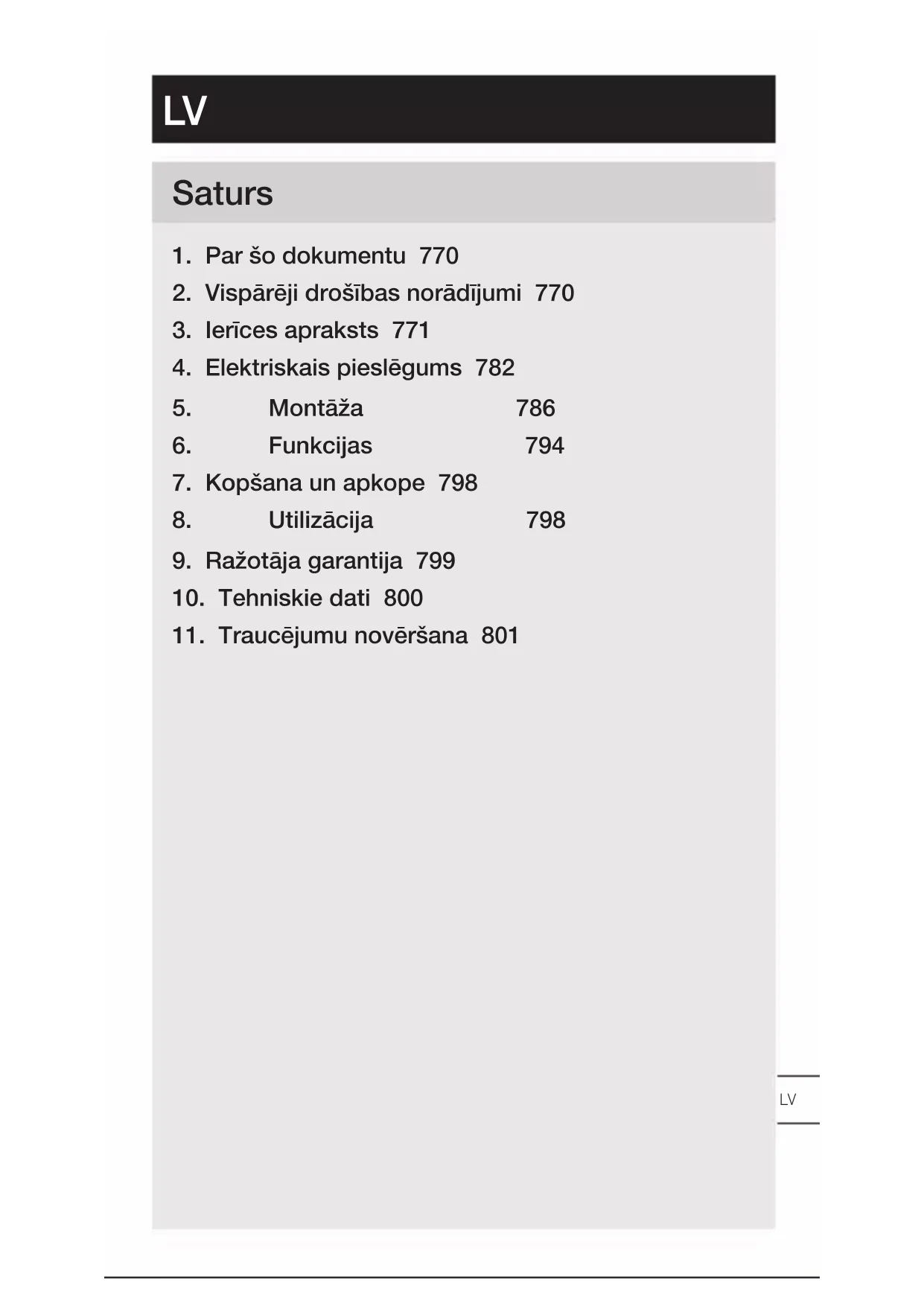

LIETOŠANAS INSTRUKCIJA PD-24 ECO COM1 STEINEL

2. Vispārēji drošības norādījumi 770

3. Ierīces apraksts 771

4. Elektriskais pieslēgums 782

9. Ražotāja garantija 799

10. Tehniskie dati 800

11. Traucējumu novēršana 801

– Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišķu izvilkumu veidā, tikai ar mūsu atļauju. – Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību.

Brīdinājums par bīstamību! Brīdinājums par bīstamību elektrības dēļ! Brīdinājums par bīstamību ūdens dēļ!

2. Vispārēji drošības norādījumi

Neievērojot lietošanas pamācību, draud briesmas! Šī pamācība ietver svarīgu informāciju drošai ierīces lietošanai. Uz iespējamiem riskiem tiek īpaši norādīts. Neievērošana var izraisīt nāvi vai smagu savainošanos.

• Rūpīgi izlasiet pamācību.

• Ievērojiet drošības norādes.

• Uzglabājiet pieejamā vietā. – Darbošanās ar elektrisko strāvu var izraisīt bīstamas situācijas. Pieskaršanās strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi. – Darbu ar elektrotīkla spriegumu jāveic profesionāli kvalificētam personālam. – Jāievēro vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasības (piem., D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000). – Izmantojiet tikai oriģinālās detaļas. – Remontu drīkst veikt tikai specializētas darbnīcas.LV – 771 – Saturs

Pareiza lietošana – Sensors. – Montāža pie griestiem iekštelpās. – AP variants virsapmetuma montāžai. – UP variants zemapmetuma montāžai. – DE variants montāžai, iebūvējot griestos Sensora izmēri Sensoram var būt šādi sensora izmēri: – Kustība (MD & PD). – Klātbūtne (PD). – Gaišums (MD & PD). Kabeļu garums starp sensoru un taustiņu < 50 m. Darbības princips Klātbūtnes sensors un kustību ziņotājs ir aprīkoti ar pirosensoriem. Ierīce ir aprīkota ar piroelektriskajiem sen- soriem, kas uztver kustīgu ķermeņu (cilvēku, dzīvnieku u. tml.) neredzamo siltuma starojumu. Klātbūtnes ziņotājam ir papildus klātbūtnes zona, kura padara iespējamu arī mazāku kustību jūtīgāku uztveri. Šādi uztvertais siltuma starojums tiek elektroniski pārveidots un relejs tiek ieslēgts. Caur šķēršļiem (piem., sienām vai stiklu) termiskais starojums netiek uztverts. Saskarne COM1: Relejs 1 COM1-relejs slēdz slodzes. Signāli tiek pārstrādāti un izdoti.– 772 – Saturs Piegādes apjoms MD / PD -8 ECO COM1 zemapmetuma

4. Elektriskais pieslēgums

Tīkla pievadvadu veido vairāku dzīslu kabelis (maks.kabeļuØ 2,5 mm): L = fāze (visbiežāk melns vai brūns) N = nulles vads (parasti zils) PE = zemējums (zaļš / dzeltens) = pieslēgta fāze (parasti melns, brūns vai pelēks) S = Slēdzis Svarīgi: Pieslēgumu sajaukšana vēlāk izraisa īssavienojumu ierīcē vai Jūsu sadales skapī. Šādā gadījumā atkārtoti jāidentificē un no jauna jāsavieno visi kabeļi.

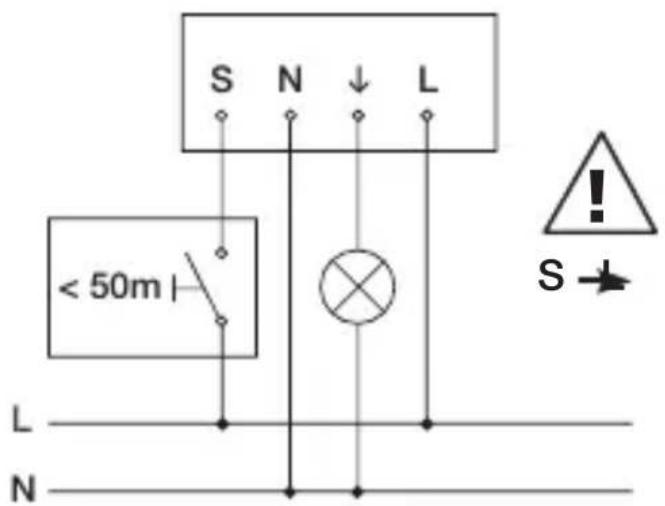

Slēgumu plāns COM1 zemapmetuma

S LLV – 783 – Saturs Slēgumu plāns COM1 zemapmetuma – paralēlais slēgums

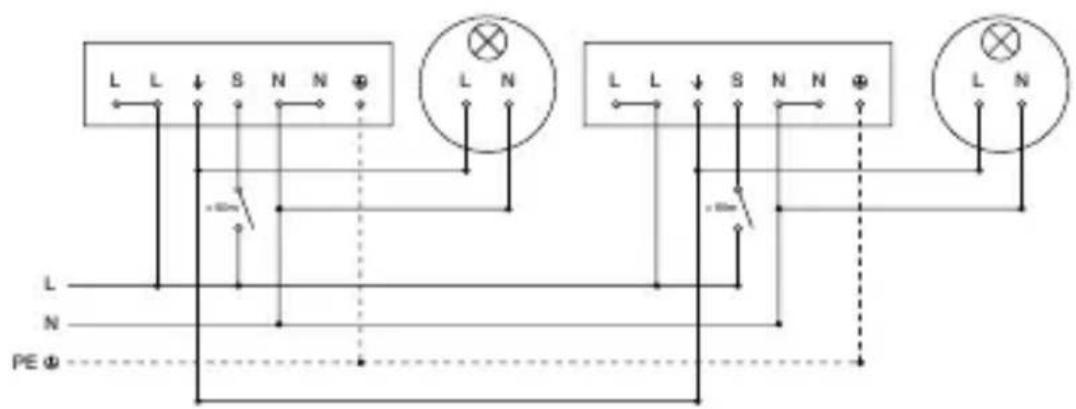

S N N Slēgumu plāns COM1 virsapmetuma – paralēlais slēgums

Risks saistībā ar elektrisko strāvu! Pieskaršanās strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

• Atslēdziet strāvu un pārtrauciet sprieguma padevi.

• Pārbaudiet ar sprieguma testeri, vai sprieguma vairs nav.

• Pārliecinieties, ka sprieguma padeve paliek pārtraukta. Bojājumu risks! Pieslēguma kabeļu sajaukšana var izraisīt īssavienojumu.

• Identificējiet pieslēguma kabeļus.

• Savienojiet pieslēguma kabeļus pareizi. Sagatavošanās montāžai

• Pārbaudiet visas detaļas, vai tās nav bojātas. Bojājumu gadījumā nelietojiet produktu.

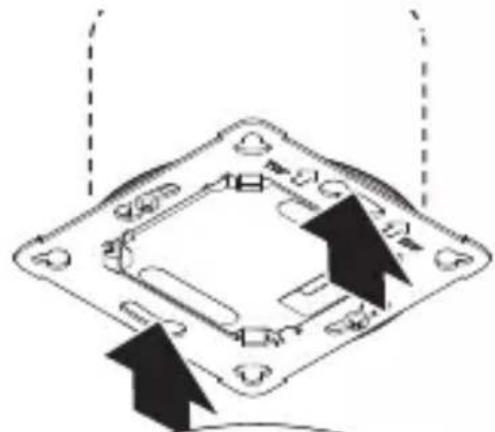

• Izvēlieties piemērotu montāžas vietu. – Ņemiet vērā sniedzamību. – Ņemiet vērā kustību uztveri. – Izvairieties no vibrācijas. – Uztveres laukā nav šķēršļi. – Gaismekli nedrīkst montēt sprādzienbīstamās zonās. – Nemontējiet ierīci pie viegli uzliesmojošām virsmām.LV – 787 – Saturs Zemapmetuma montāžas soļi

• Pārbaudiet, lai strāas pievade būtu pārtraukta.

• Veiciet tīkla pieslēgumu. % “4. Elektriskais pieslēgums”– 788 – Saturs

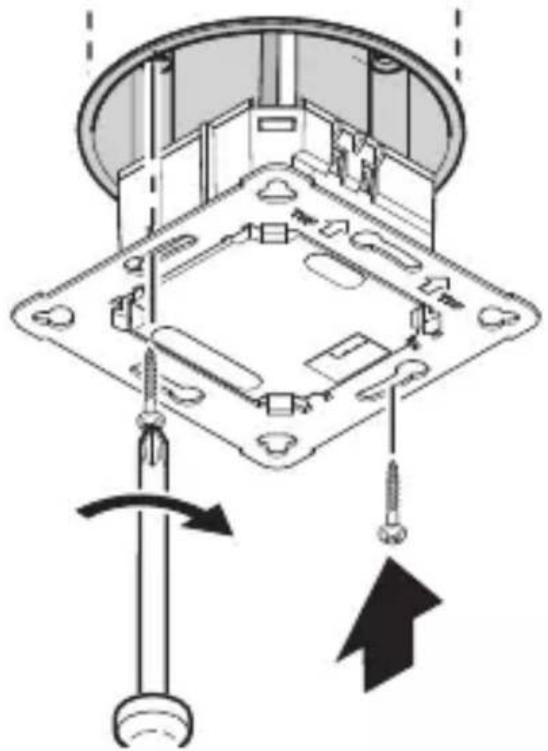

• Pieskrūvējiet slodzes moduli pie iebūvētās rozetes.

• Ieslēdziet elektrības apgādi.LV – 789 – Saturs Virsapmetuma montāžas soļi

• Pārbaudiet, lai strāas pievade būtu pārtraukta.

• Atzīmējiet urbuma vietas.

• Pieskrūvējiet slodzes moduli.

• Veiciet tīkla pieslēgumu. % “4. Elektriskais pieslēgums”LV – 791 – Saturs

• Izlauziet montāžas mēlīti.

• Ieslēdziet strāvas padevi.– 792 – Saturs Piemērojiet uztveres sniedzamību Ar nosegvairogiem (piegādes apjomā) iespējams uztveres sniedzamību piemērot individuāli.

• Pārbaudiet, lai strāas pievade būtu pārtraukta.

• Atvienojiet sensora moduli no slodzes moduļa.

• Demontējiet noseggredzenu un lēcu.

• Piegrieziet nosegvairogu: Nosegtie lēcas segmenti samazina sniedzamību.

• Ievietojiet nosegvairogu lēcā.

• Piestipriniet lēcu ar skrūvēm.

• Ieslēdziet elektrības apgādi.

Rūpnīcas iestatījumi Pirmo reizi darbiniet sensoru, kā arī veicot atiestatīšanu ar Smart Remote APP, tiek aktivēti rupnīcas iestatijumi. Krēslas iestatījums: 500 luksi Laika iestatīšana COM1: 5 min Pilnīgi automātiskais režīms / Pusautomātiskais režīms: Pilnīga automātika Krēslas sliekšņa iestatījums Vēlamo reakcijas slieksni iespējams iestatīt robežās no apm. 2 līdz 1.000 luksiem. Dienas darbības režīms Sensors slēdz slodzi neatkarīgi no apkārtējās telpas gaišuma, ja tiek konstatēta kustība. Teach-IN Pie vēlamajiem apgaismojuma apstākļiem, pie kuriem sensoram turpmāk jāreaģē uz kustību, jāizvēlas Teach IN funkciju. Pēc 10 s tiek saglabāta izmērītā apkārtnes gaišuma vērtība. Vienlaicīgi tiek atslēgta slodze. Laika iestatīšana Vēlamo pēcdarbības laiku var iestatīt no 5 sekundēm līdz maks. 60 minūtēm. Ja netiek atpazīta kustība, sensors pēc pēcdarbības laika beigām izslēdzas. Darbības veids Pusautomātiskais režīms Apgaismojums izslēdzas tikai automātiski. Ieslēgšana notiek manuāli, gaisma jāieslēdz ar taustiņslēdzi un paliek ieslēgta uz iestatīto pēcdarbības laiku.LV – 795 – Saturs Pilnīgi automātiskais režīms Apgaismojums ieslēdzas un izslēdzas automātiski atkarībā no gaismas stipruma un klātbūtnes / kustības. Gaismu katrā laikā var ieslēgt un izslēgt manuāli. Slēgšanas automātika uz laiku tiek pārtraukta. Prezentācijas režīms Ja gaismu izslēdz ar slēdzi, sensors aktivē prezentācijas režīmu. Slodze paliek tik ilgi izslēgta, līdz tiek konstatēta kustība. Ja netiek uztverta kustība un beidzas pēcdarbības laiks, sensors pāriet normālā sensora režīmā. Taustiņš / Slēdzis-ieeja Pievienotajam slēdzim ir IESL. / IZSL. (ON / OFF) funkcija un tas var apgaismojumu ieslēgt un izslēgt. Turklāt slēdzim ir priekšnoteikumi tam, lai darbinātu sen- soru pusautomātiskajā režīmā. Ar pieslēgtu slēdzi var aktivēt ilgstošo apgaismojumu. 2 x nospiežot slēdzi, ieslēdzas uz 4 stundām. Atkārtoti vienu reizi nospiežot slēdzi pims 4 stundu IESL. beigām, sensors atkal pāriet parastajā pilnas un pusautomātikas režīmā. Tikai PD: Izslēgšanās, kas atkarīga no gaismas stipruma Nesasniedzot iestatīto krēslas slieksni, apgaismojums tiek izslēgts arī gadījumā, ja tiek uztverta kustība vai klātbūtne. Inteliģents vairāku sensoru paralēlais slēgums Ar L´ atzīmi ir iespējams paralēli saslēgt līdz 10 sensoriem. Ieslēdzoties sensoram, ieslēdzas gaismeklis, un visi sensori tīklā pāriet uz dienasgaismas režīmu. Tam ir tā priekšroība, ka kustības tiek atpazītas neatkarīgi no gaismas stipruma un iestatītais pēcdarbības laiks beidzas.– 796 – Saturs LED funkcija Normālais režīms: LED neiedegas Startēšana: LED lēni mirgo zila 10 sekundes. Inicializācija: LED deg konstanti zila Identifikācija: LED mirgo lēnām zila Kļūda: LED mirgo ātri sarkana Testa režīms nav kustības: LED deg zaļa Testa režīms kustība: LED mirgo ātri zaļa Teach-IN veiksmīgi pabeigts: LED deg vienu sekundi zaļa Ilgstošais apgaismojums 4H IESL. / IZSL.: LED deg kontanti ciāna krāsā Saņemt tālvadības pults pavēli: LED mirgo ātri ciāna krāsā Ieslēgts pusautomātikas režīms: LED mirgo 5 x lēni ciāna krāsā Tālvadības pults RC5 (EAN 4007841 592806) RC5 papildu funkcijas: – Ilgstošais apgaismojums 4 h IESL. / IZSL. – Lietotāja atiestate (User-Reset) Tālvadības pults RC8 (EAN 4007841 559410) RC8 papildu funkcijas: – Laika iestatījums CH1 – Testa darbība / Normāla darbība – Krēslas sliekšņa iestatījums – Nakts režīms – Dienasgaismas režīms – Teach-IN – Atiestate (Reset)LV – 797 – Saturs Smart Remote – Vadība ar viedtālruni vai planšeti. – Aizstāj tālvadības pultis RC5 un RC8. – Lejuplādējiet atbilstošo lietotni un savienojiet ar Bluetooth. Papildu funkcijas Smart Remote: – Laika iestatīšana: 5 s – 60 min – Krēslas sliekšņa iestatījums: 2 – 1.000 luksi, Teach – Aktivēt / deaktivēt tālvadības pulti – Testa režīms – Automātiskais / pusautomātiskais režīms – Ilgstošais apgaismojums 4 h IESL. / IZSL. – Atiestate Smart Remote lietotne Smart Remote lietotnes lietošanai Jums ir vajadzīgs viedtālrunis vai planšete, uz kura Jūs varat no App Store / Play Store lejuplādēt lietotni. Lūdzu, ievērojiet, ka ierīcei ir jāatbalsta Bluetooth. Android iOS– 798 – Saturs

7. Kopšana un apkope

Izstrādājumam apkope nav nepieciešama. Risks saistībā ar elektrisko strāvu! Ūdens kontakts ar strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

• Tīriet tikai sausu ierīci. Bojājumu risks! Ierīci var sabojāt, lietojot nepareizus tīrīšanas līdzekļus.

• Tīriet ierīci ar viegli mitru lupatiņu bez tīrīšanas līdzekļa.

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei. Nemetiet elektroierīces parastajos atkritumos! Tikai ES valstīm: Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei.LV – 799 –Saturs

9. Ražotāja garantija

Ražotāja garantija STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, VācijaKā pircējam Jums attiecībā pret pārdevēju ir spēkā likumā paredzētās garantijas tiesības. Mūsu garantijas saistības nesamazina un neierobežo šīs tiesības, ciktāl tādas pastāv Jūsu valstī. Mēs piešķiram 5gadu garantiju nevainojamām Jūsu STEINEL profesionālā sensorikas produkta īpašībām un darbībai. Mēs garantējam, ka šim produktam nav materiāla, ražošanas un konstrukcijas de-fektu. Mēs garantējam visu elektronisko būvdaļu un kabeļu ekspluatācijas drošumu, kā arī visu izmantoto materiālu un to virsmu nevainojamību. Sūdzību iesniegšana: Ja vēlaties reklamēt Jūsu iegādāto produktu, lūdzu, nosūtiet to pilnā komplektācijā, apmaksājot pasta izde-vumus, pievienojot oriģinālo čeku, kā arī norādot pirkuma datumu un produkta apzīmējumu, Jūsu pārdevējam vai tieši mums: SIA Ambergs, Brīvības gatve 195-20, LV-1039, Rīga. Tādēļ mēs iesakām rūpīgi saglabāt pirkuma čeku līdz garantijas laika beigām. STEINEL nenes atbildību par transporta bojājumiem un atpakaļ sūtīšanas riskiem.Informāciju par garantijas pieteikumu Jūs atradīsiet mūsu mājas lapā www.steinel-professional.de/garantieJa Jums ir garantijas gadījums vai Jums ir jautājumi par Jūsu iegādāto produktu, Jūs jebkurā laikā varat vērsties servisa dienestā: 0037129460997.

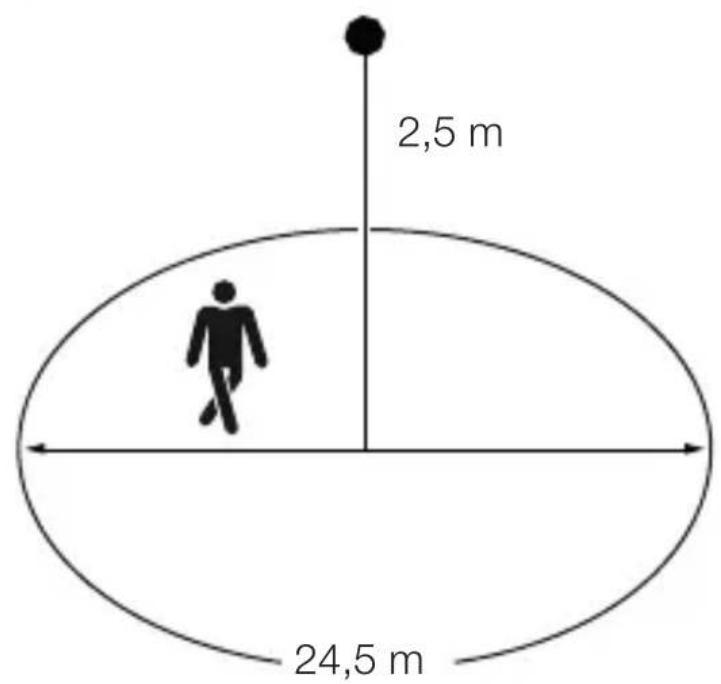

): < 0,1W – Laika iestatīšana: COM1 relejs 5 s – 60 min – Krēslas sliekšņa iestatīšana: 2 – 1.000 luksi – Sniedzamība (2,5 m augstumā): MD -8 ECO COM1: Tangeniāli Ø 8,5 m Radiāli Ø 4,5 m PD -8 ECO COM1: Tangenciāli Ø 8,5 m Radiāli Ø 4,5 m Klātbūtne Ø 6,0 m MD -24 ECO COM1: Tangenciāli Ø 24,5 m Radiāli Ø 5,5 m PD -24 ECO COM1: Tangenciāli Ø 24,5 m Radiāli Ø 5,5 m Klātbūtne Ø 7,5 m – Uztveršanas leņķis: 360° – Montāžas augstums: 2,5 – 4 m – Optimāls montāžas augstums: 2,8 m – Aizsardzības klase: IP 54 (tikai virsapmetuma variantam) – Temperatūras diapazons: -20°C līdz +50°C – Paralēlais slēgums ar L': maks. 10 sensori Jauda, slēgšanas izeja 1 (COM1) – Kvēlspuldžu / halogēno spuldžu slodze: 2.000 W – LED / EVG slodze (maks. 50 gab., c < 176µF): 500W – Zema sprieguma halogēnu lampas: 2.000 VALV – 801 – Saturs

11. Traucējumu novēršana

Gaisma neieslēdzas – Nav pieslēgts spriegums

• Pārbaudiet pieslēguma spriegumu. – Izvēlēta pārāk zema luksu vērtība.

• Lēni paaugstiniet luksu vērtību, līdz ieslēdzas gaisma. – Neuztver kustību.

• Nodrošiniet brīvu skatu uz sensoru.

• Pārbaudiet uztveres zonu. Gaisma neizslēdzas. – Luksu vērtība ir par augstu.

• Iestatiet luksu vērtību zemāk. – Beidzas pēcdarbības laiks.

• Nogaidiet, līdz beidzas pēcdarbības laiks vai iestatiet to īsāku. – Traucējoši siltuma avoti, piem.: sildītājs, atvērtas durvis un logi, mājdzīvnieki, kvēlspuldzes / halogēnu prožekto- ri, kustīgi objekti.

• Pārbaudiet uztveres zonu. Sensors ieslēdzas, nekonstatējot reālu kustību. – Pēcdarbības laiks ir pārāk īss.

• Palieliniet pēcdarbības laiku. – Gaismas slieksnis ir pārāk zems.

• Mainiet krēslas iestatījumu. Sensors izslēdzas pārāk vēlu. – Pēcdarbības laiks ir pārāk ilgs.

• Samaziniet pēcdarbības laiku. Frontālas iešanas virzienā sensors ieslēdzas pārāk vēlu. – Samazināts frontālas iešanas virziena darbības attālums (sniedzamība).

• Uzmontējiet vēl citus sensorus.

• Piemērojiet sniedzamību.

• Samaziniet attālumu starp diviem sensoriem.– 802 – Saturs Neskatoties uz tumsu, sensors neieslēdzas, reaģējot uz klātbūtni. – Luksu vērtība ir izvēlēta par zemu.

• Paaugstiniet apgaismojuma slieksni. – Aktīvs pusautomātiskais režīms.

• Aktivējiet pilnas automātikas režīmu vai ieslēdziet gaismu ar taustiņu. – Aktīvs 4 h IZSL.

• Deaktivējiet 4 h IZSL. Sensors nesavienojas ar lietotni. – Lietotnes vai viedtālruņa sistēmas kļūme.

• Pārstartējiet mobilo gala ierīci.BG
