ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PD-24 ECO COM1 STEINEL

1. Σχετικά με αυτό το έγγραφο 392

2. Γενικές υποδείξεις ασφάλειας 392

3. Περιγραφή συσκευής 393

4. Ηλεκτρική σύνδεση 405

5. Συναρμολόγηση 409

7. Συντήρηση και Φροντίδα 421

9. Εγγύηση κατασκευαστή 422

10. Tεχνικά δεδομένα 424

11. Αποκατάσταση βλάβης 425

GR– 392 – Περιεχόμενα

1. Σχετικά με αυτό το έγγραφο

– Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης. – Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

Προειδοποίηση ενώπιον κινδύνων! Προειδοποίηση ενώπιον κινδύνου λόγω

Προειδοποίηση ενώπιον κινδύνου λόγω

2. Γενικές υποδείξεις ασφάλειας

Κίνδυνος λόγω μη τήρησης των οδηγιών χρήσης! Οι παρούσες οδηγίες περιέχουν σημαντικές πληροφορίες για τον ασφαλή χειρισμό της συσκευής. Επισημαίνεται ιδιαίτερα η προσοχή σε δυνητικούς κινδύνους. Η μη τήρηση μπορεί να προκαλέσει θάνατο ή σοβαρούς τραυματισμούς.

• Διαβάζετε προσεκτικά τις οδηγίες.

• Ακολουθείτε τις υποδείξεις ασφαλείας.

• Φυλάσσετε σε προσβάσιμο μέρος. – Η χρήση ηλεκτρικού ρεύματος μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. Η επαφή ρευμα τοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο. – Η εργασία σε ηλεκτρική τάση πρέπει να εκτελείται μόνο από εξειδικευμένο προσωπικό.GR – 393 – Περιεχόμενα – Πρέπει να τηρούνται οι συνήθεις προδιαγραφές εγκατάστασης και οι όροι σύνδεσης που ισχύουν στην εκάστοτε χώρα (π.χ D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH:SEV 1000). – Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. – Οι επιδιορθώσεις επιτρέπονται μόνο από αρμόδιους

3. Περιγραφή συσκευής

Χρήση σύμφωνα με τους κανονισμούς – Αισθητήρας. – Τοποθέτηση σε οροφή σε εσωτερικούς χώρους. – Παραλλαγή AP για εξωτοίχια εγκατάσταση. – Παραλλαγή UP για ενδοτοίχια εγκατάσταση. – Παραλλαγή DE για εσωτερική εγκατάσταση οροφής. Μεγέθη αισθητήρα Ο αισθητήρας μπορεί να καλύπτει τα ακόλουθα μεγέθη

– Κίνηση (MD & PD). – Παρουσία (PD). – Φωτεινότητα (MD & PD). Μήκος ηλεκτρικής γραμμής μεταξύ αισθητήρα και πλήκτρου < 50 m. Aρχή λειτουργίας Ο ανιχνευτής παρουσίας και κίνησης είναι εξοπλισμένος με πυρο-αισθητήρες. Οι πυρο-αισθητήρες ανιχνεύουν την αόρατη θερμική ακτινοβολία κινούμενων σωμάτων (π.χ. ανθρώπων, ζώων). Ο ανιχνευτής παρουσίας διαθέτει επιπλέον τομέα πα- ρουσίας, ο οποίος καθιστά εφικτή ευαίσθητη ανίχνευση ακόμα και μικρών κινήσεων. Αυτή η ανιχνευθείσα θερμική ακτινοβολία μετατρέπεται ηλεκτρονικά και ενεργοποιεί το ρελέ. Μέσα από εμπόδια, (π.χ. τοίχους, υαλοπίνακες) δεν ανιχνεύεται θερμική ακτινοβολία.– 394 – Περιεχόμενα

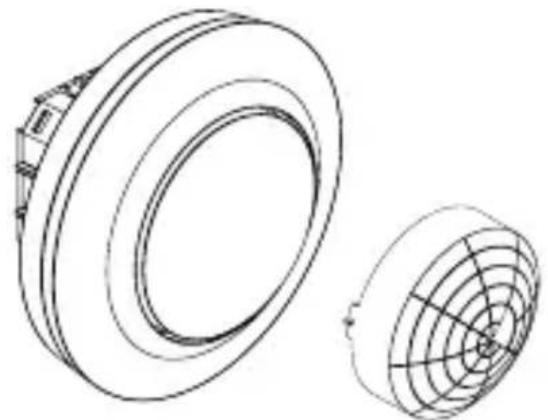

COM1: Relais 1 Το COM1-Relais ενεργοποιεί φορτία. Γίνεται επεξεργασία και παραγωγή σημάτων.GR – 395 – Περιεχόμενα Πακέτο παράδοσης MD / PD -8 ECO COM1

– 1 Αισθητήρας – 1 καπάκι – 1 φυλλάδιο δεδομένων ασφάλειας (A) – 1 οδηγός γρήγορης εκκίνησης (B) Πακέτο παράδοσης MD / PD -8 ECO COM1

– 1 Αισθητήρας – 1 καπάκι – 1 φυλλάδιο δεδομένων ασφάλειας (A) – 1 οδηγός γρήγορης εκκίνησης (B)– 396 – Περιεχόμενα Διαστάσεις προϊόντος MD / PD -8 ECO COM1

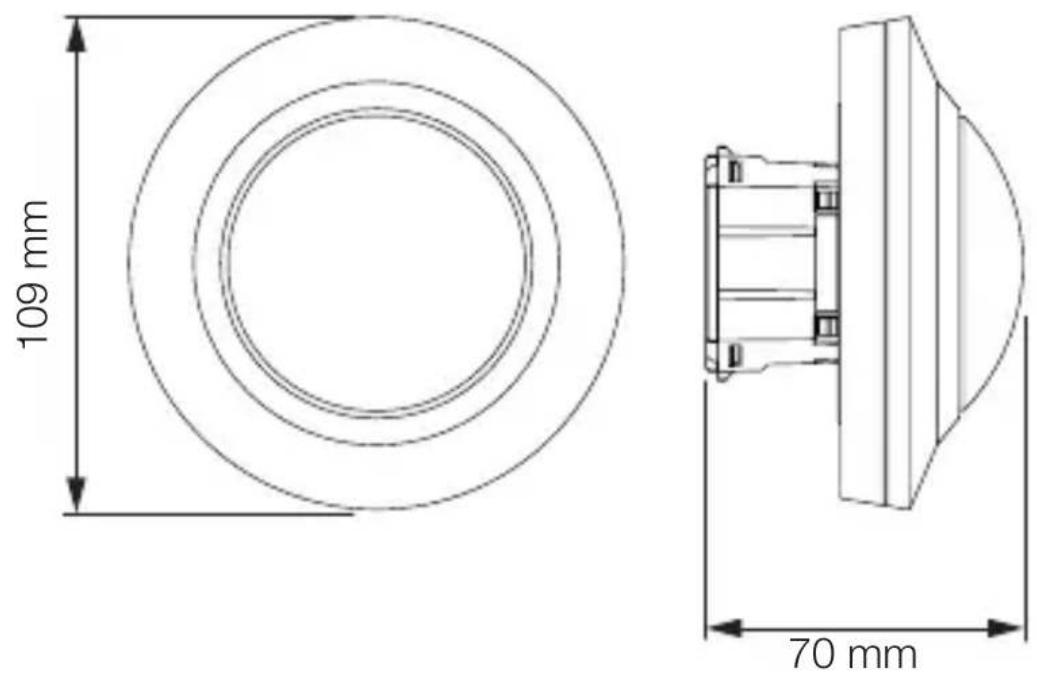

109mm 70mm Διαστάσεις προϊόντος MD / PD -8 ECO COM1

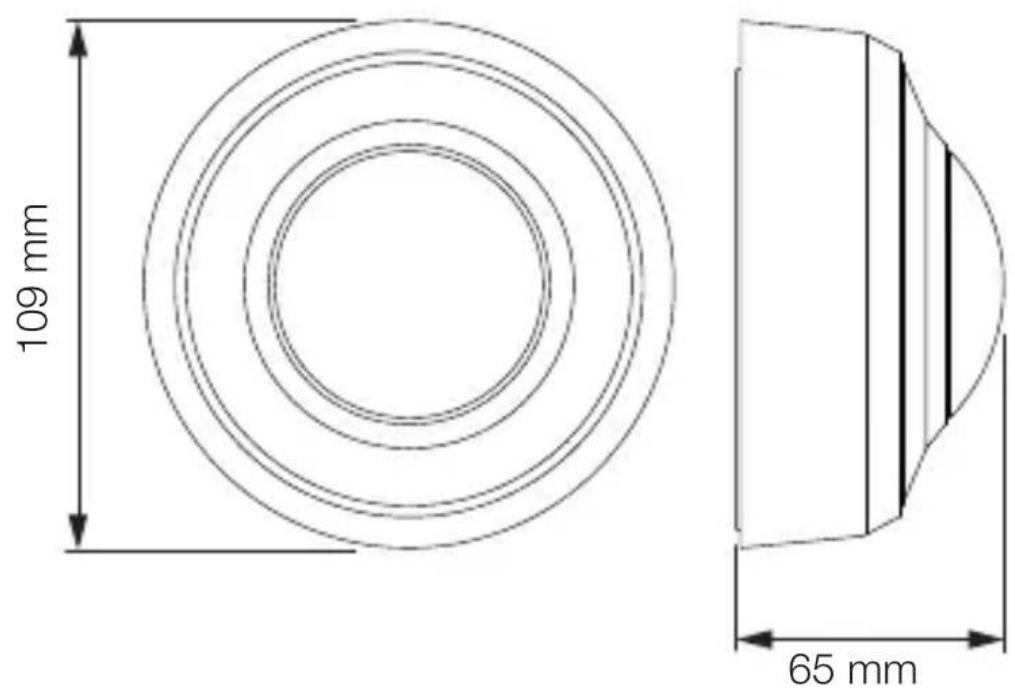

109mm 65mmGR – 397 – Περιεχόμενα Επισκόπηση συσκευής MD / PD -8 ECO COM1

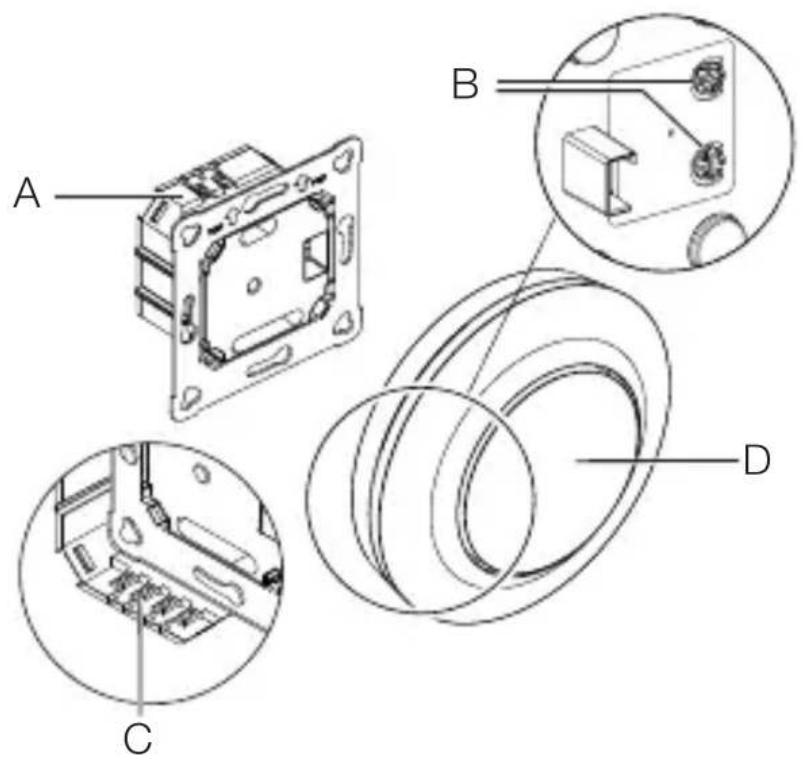

A Δομοστοιχείο φορτίου B Ακίδα ποτενσιόμετρου C Ακροδέκτης σύνδεσης D Δομοστοιχείο αισθητήρα– 398 – Περιεχόμενα Επισκόπηση συσκευής MD / PD -8 ECO COM1

A Εξωτοίχιος προσαρμογέας B Δομοστοιχείο αισθητήρα C Ακροδέκτης σύνδεσης D Δακτύλιος κάλυψηςGR – 399 – Περιεχόμενα Όρια ανίχνευσης MD -8 ECO COM1

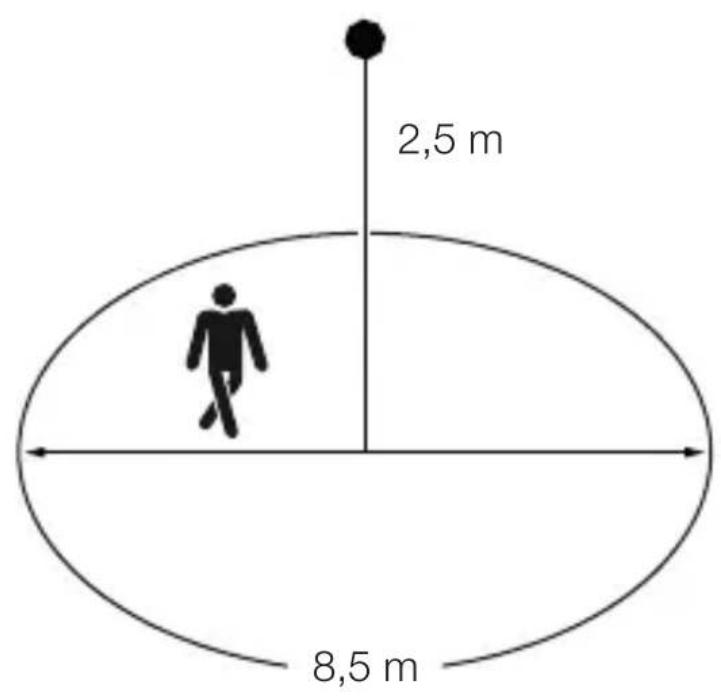

2,5 m 8,5 m Όρια ανίχνευσης PD -8 ECO COM1

2,5 m 8,5 m 6 m– 400 – Περιεχόμενα Πακέτο παράδοσης MD / PD -24 ECO COM1

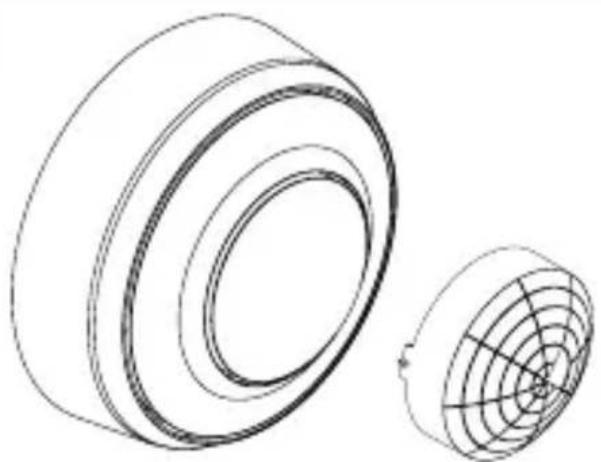

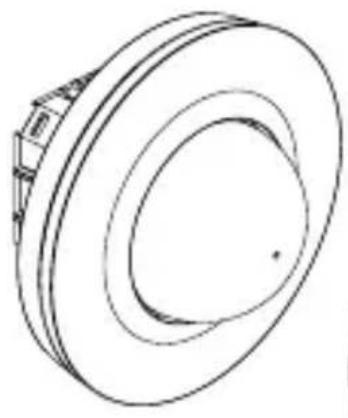

– 1 Αισθητήρας – 1 καπάκι – 1 φυλλάδιο δεδομένων ασφάλειας (A) – 1 οδηγός γρήγορης εκκίνησης (B) Πακέτο παράδοσης MD / PD -24 ECO COM1

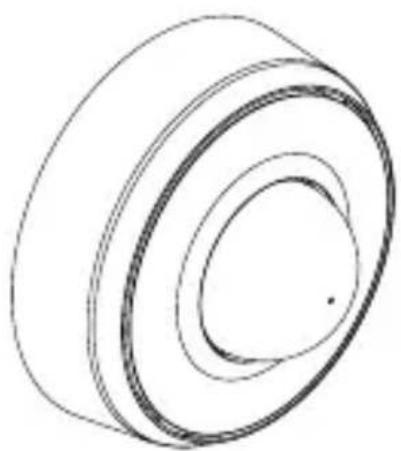

– 1 Αισθητήρας – 1 καπάκι – 1 φυλλάδιο δεδομένων ασφάλειας (A) – 1 οδηγός γρήγορης εκκίνησης (B)GR – 401 – Περιεχόμενα Διαστάσεις προϊόντος MD / PD -24 ECO COM1

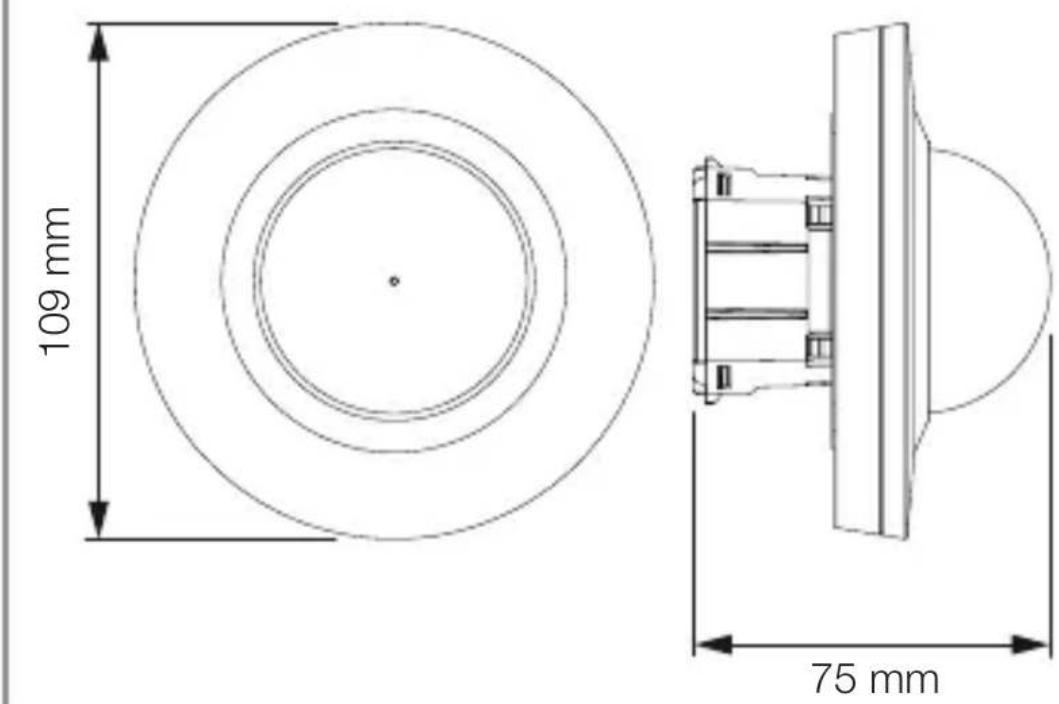

109mm 75mm Διαστάσεις προϊόντος MD / PD -24 ECO COM1

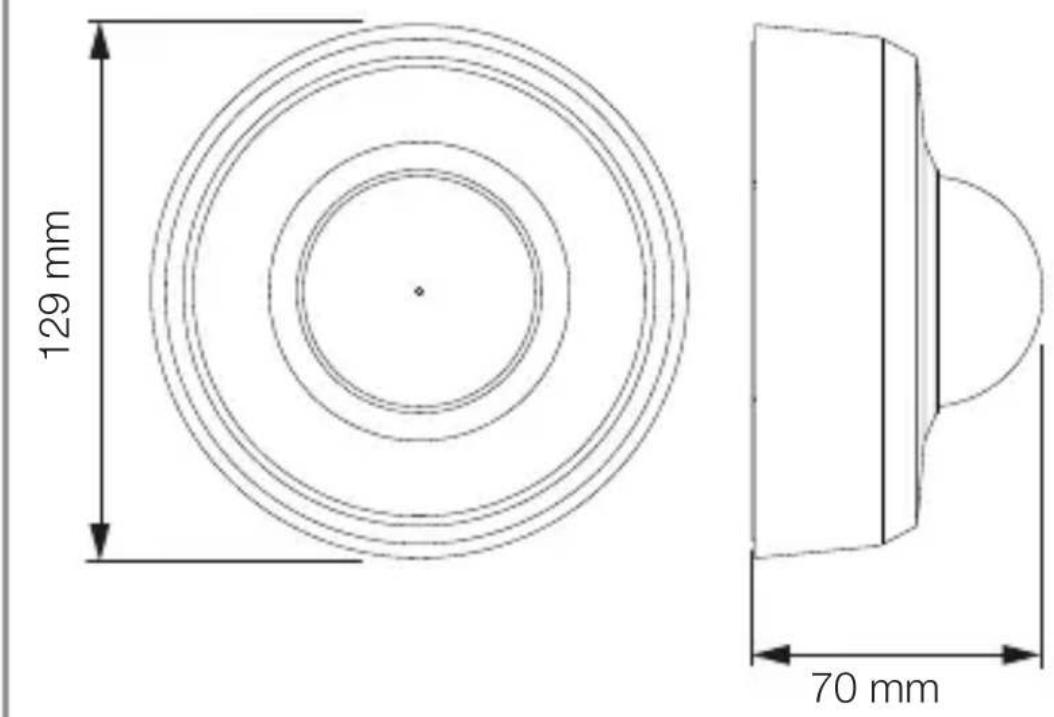

129mm 70mm– 402 – Περιεχόμενα Επισκόπηση συσκευής MD / PD -24 ECO COM1

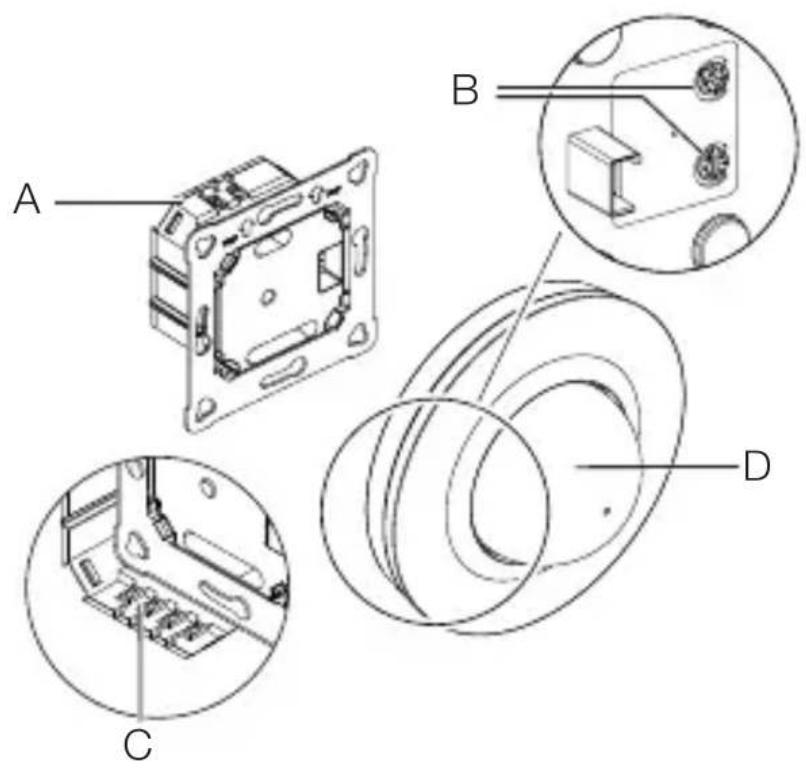

A Δομοστοιχείο φορτίου B Ακίδα ποτενσιόμετρου C Ακροδέκτης σύνδεσης D Δομοστοιχείο αισθητήραGR – 403 – Περιεχόμενα Επισκόπηση συσκευής MD / PD -24 ECO COM1

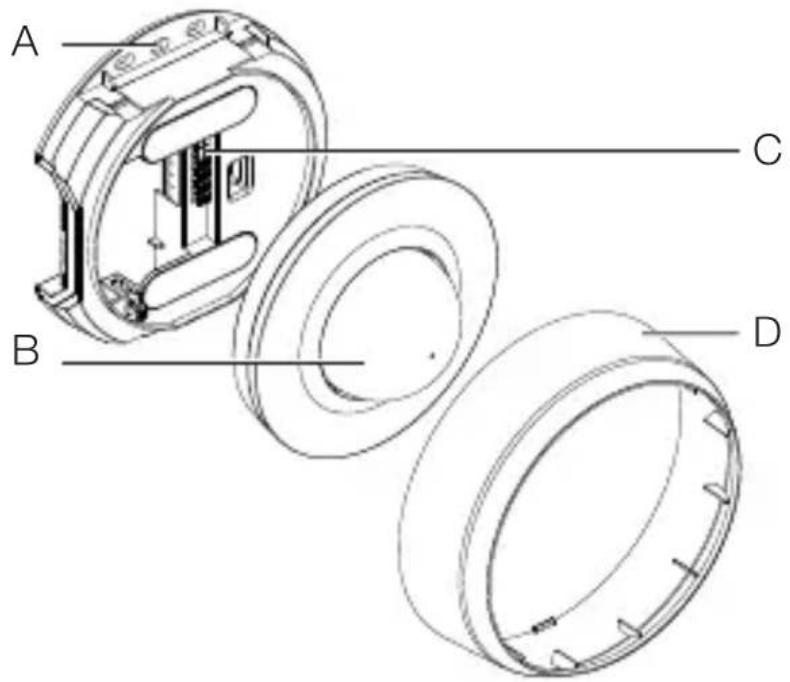

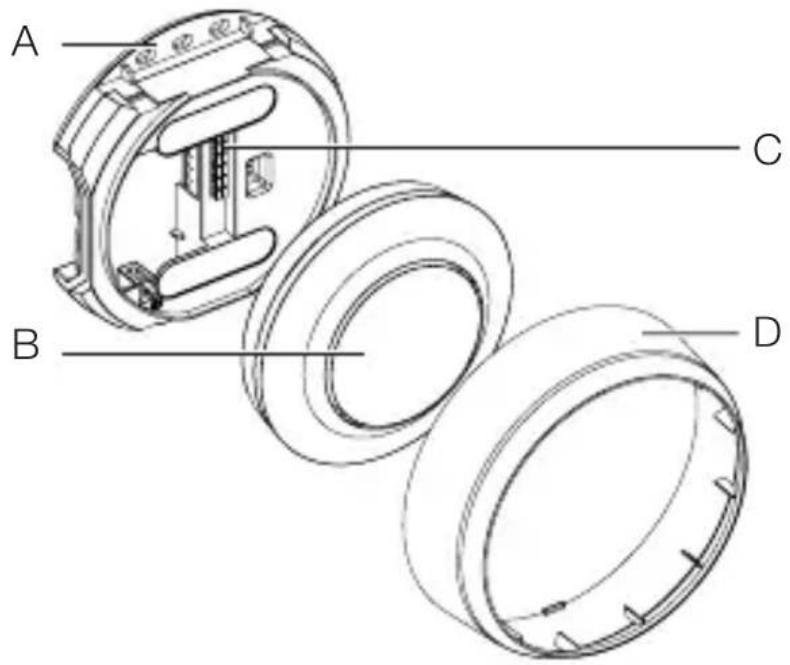

A Εξωτοίχιος προσαρμογέας B Δομοστοιχείο αισθητήρα C Ακροδέκτης σύνδεσης D Δακτύλιος κάλυψης– 404 – Περιεχόμενα Όρια ανίχνευσης MD -24 ECO COM1

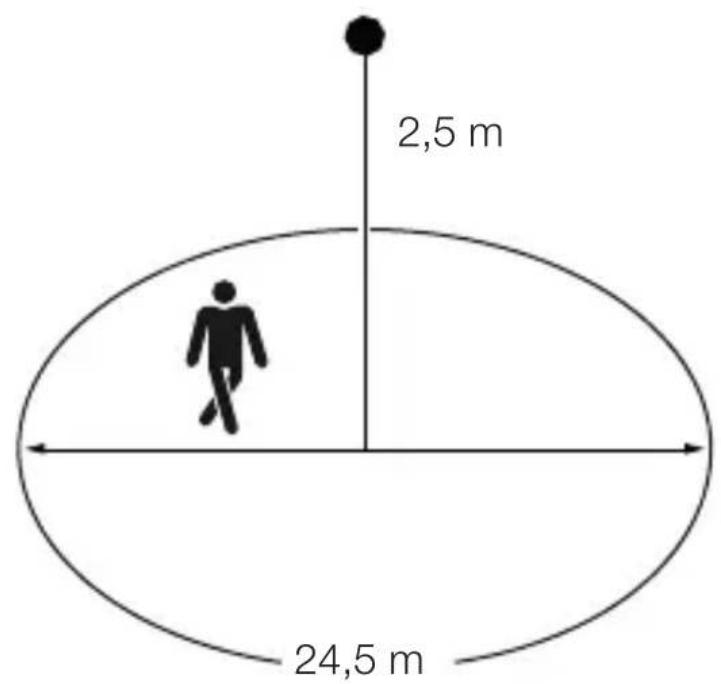

2,5 m 24,5 m Όρια ανίχνευσης PD -24 ECO COM1

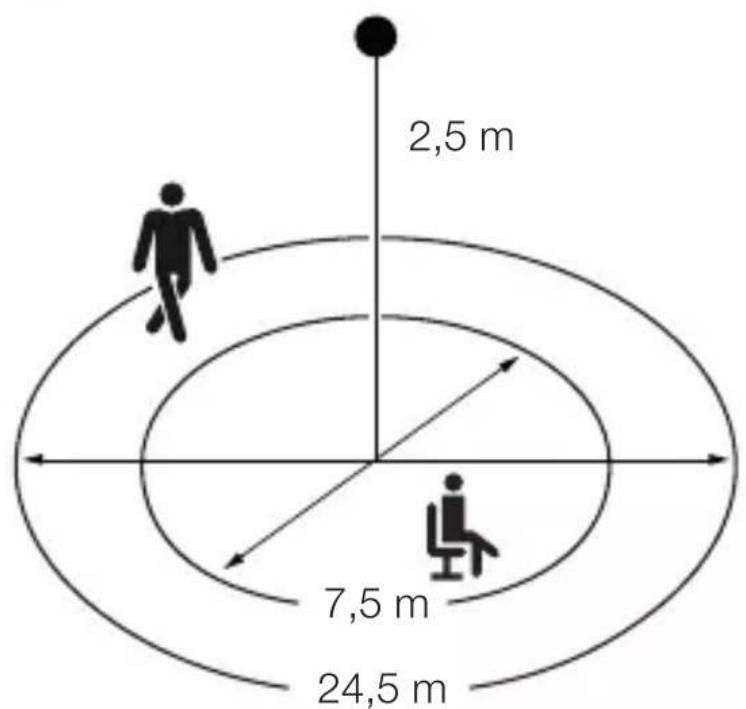

2,5 m 24,5 m 7,5 mGR – 405 – Περιεχόμενα

4. Ηλεκτρική σύνδεση

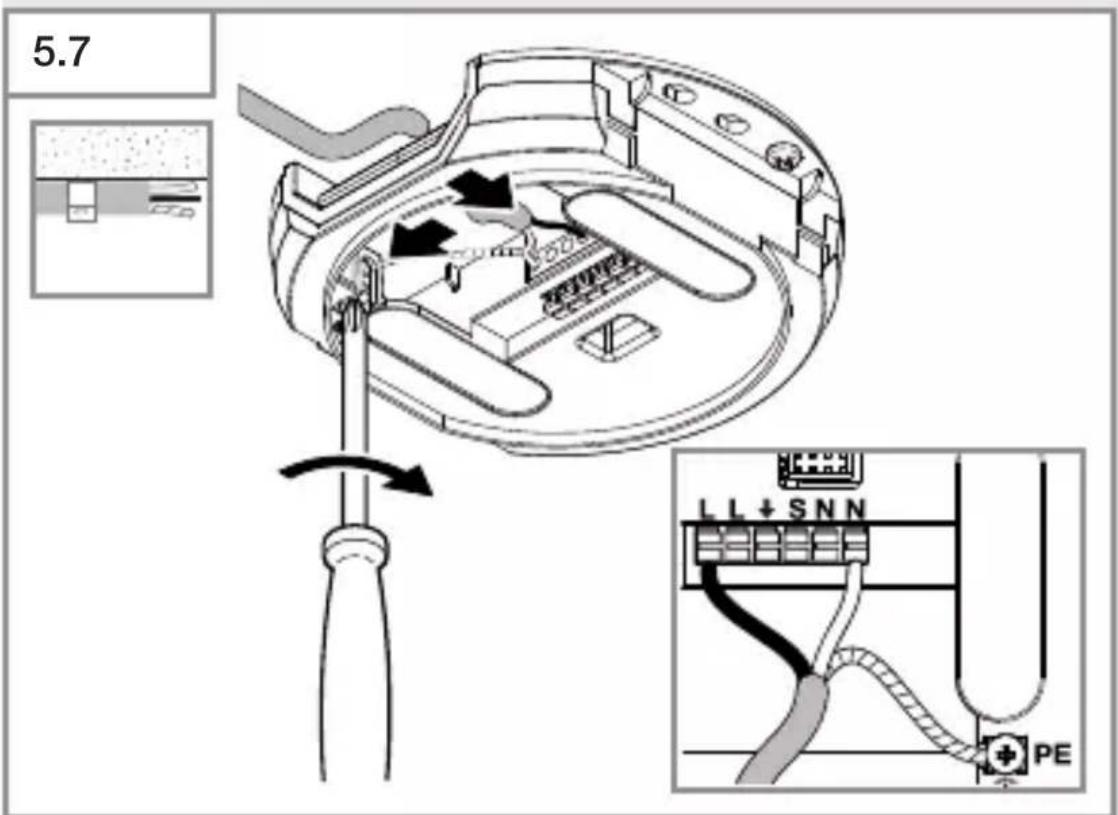

Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο πολλών συρμάτων (μέγ. Ø αγωγών 2,5 mm): L = Φάση (συνήθως μαύρο ή καφέ) N = Ουδέτερος αγωγός (συνήθως μπλε) PE = Αγωγός γείωσης (πράσινο/κίτρινο) = Αγωγός υπό σύνδεση (συνήθως μαύρο, καφέ ή γκρι) S = Πλήκτρο Προσοχή: Το μπέρδεμα των συνδέσεων θα προκαλέσει αργότερα στη συσκευή ή στον πίνακα ασφαλειών βραχυκύκλωμα. Στην περίπτωση αυτή πρέπει να αναγνωριστούν τα μεμονωμένα καλώδια και να εγκατασταθούν εκ νέου.

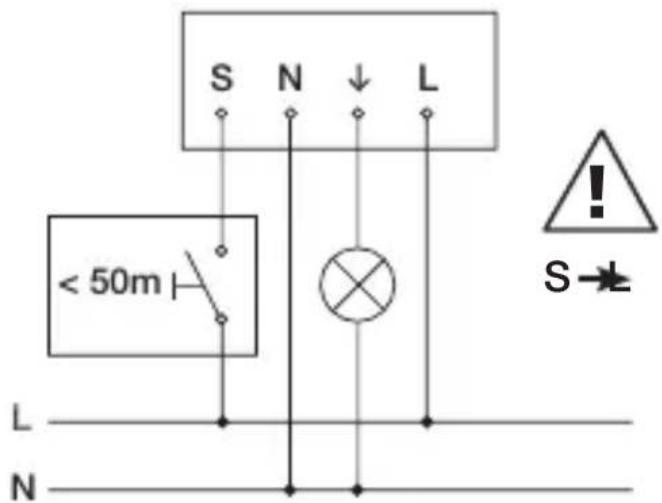

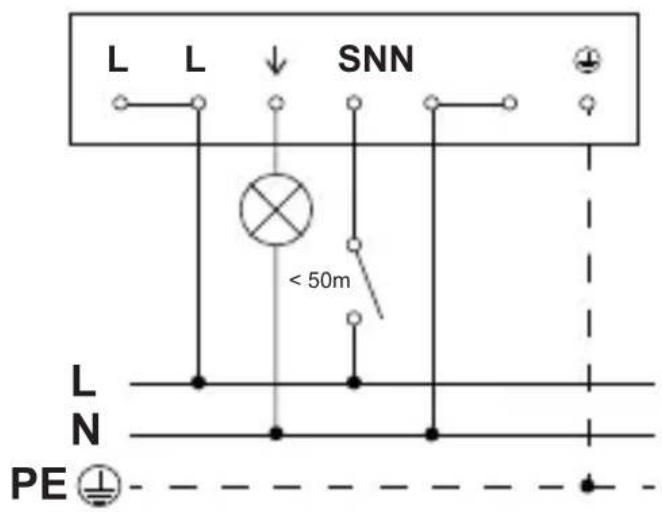

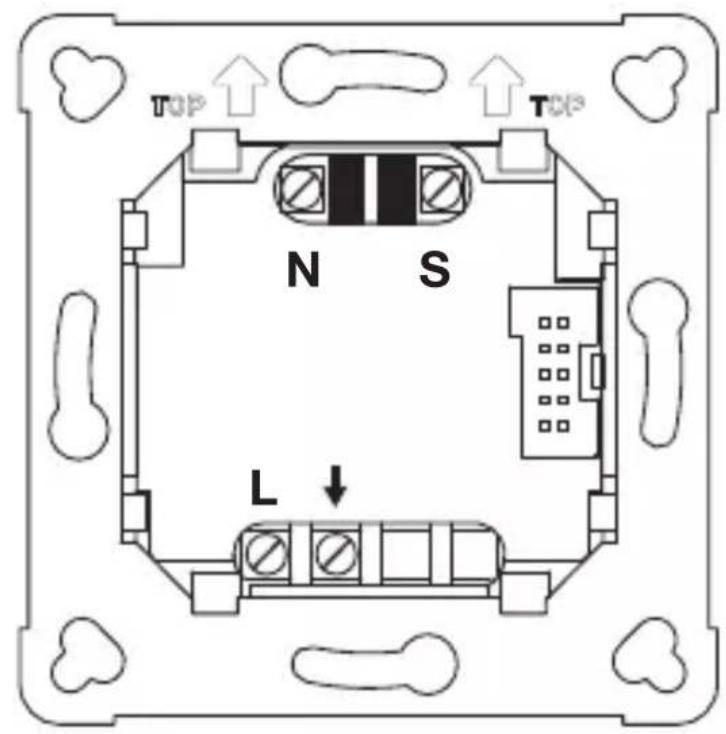

Διάγραμμα συνδεσμολογίας COM1 ενδοτοίχια

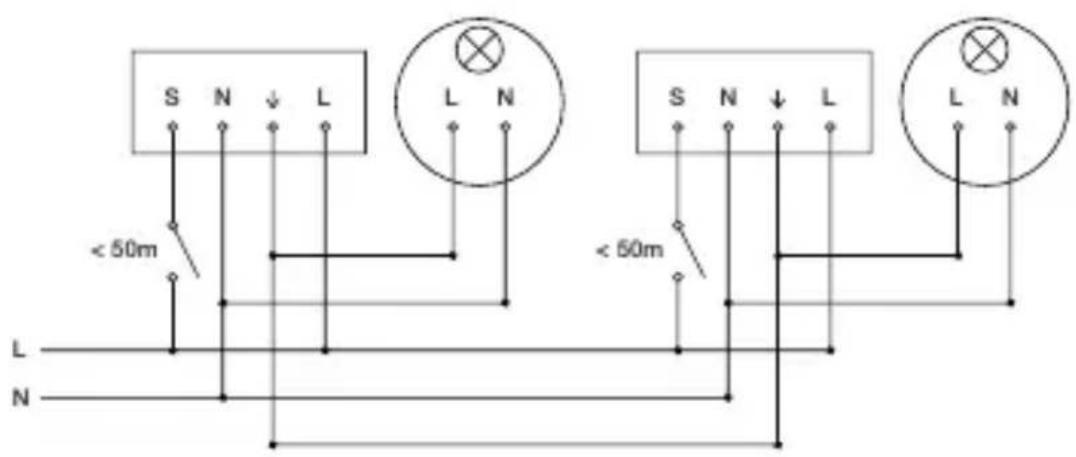

S L– 406 – Περιεχόμενα Διάγραμμα συνδεσμολογίας COM1 ενδοτοίχια – παράλληλη σύνδεση

L N < 50m S N L L N μέγ. 10 αισθητήρες Σύνδεση αγωγού τροφοδοσίας COM1 ενδοτοίχια

N SGR – 407 – Περιεχόμενα Διάγραμμα συνδεσμολογίας COM1 εξωτοίχια

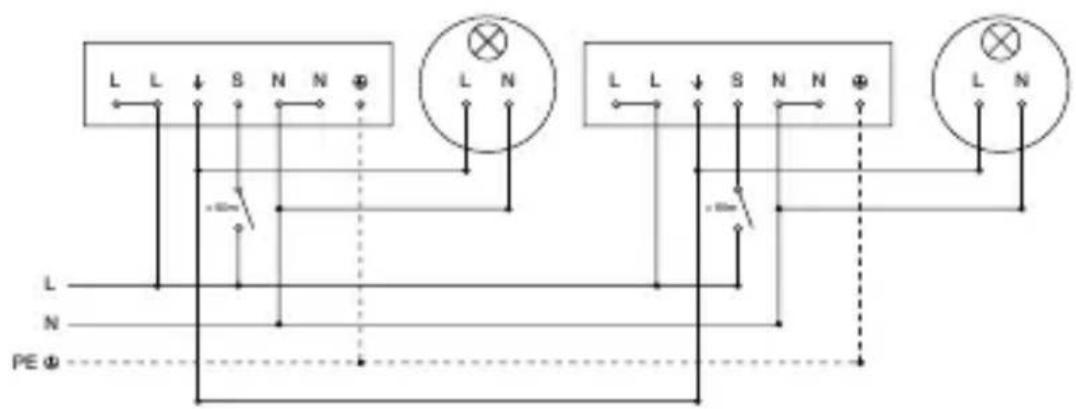

S N N Διάγραμμα συνδεσμολογίας COM1 εξωτοίχια – παράλληλη σύνδεση

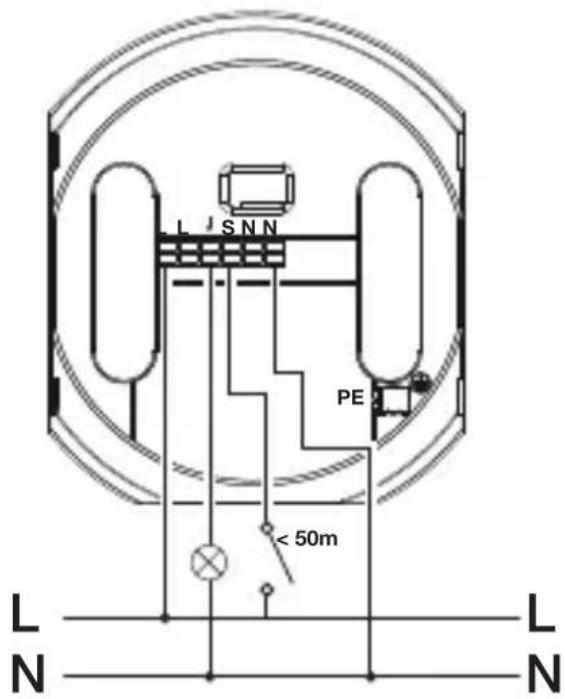

< 50mL LLNPE S N N L N L L S N N L N < 50m μέγ. 10 αισθητήρες– 408 – Περιεχόμενα Σύνδεση αγωγού τροφοδοσίας COM1 εξωτοίχια

PEGR – 409 – Περιεχόμενα

Κίνδυνος λόγω ηλεκτρικού ρεύματος! Η επαφή ρευματοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

• Απενεργοποιείτε το ηλεκτρικό ρεύμα και διακόπτετε την τροφοδοσία τάσης.

• Ελέγχετε με δοκιμαστικό τάσης αν έχει διακοπεί η τροφοδοσία τάσης.

• Βεβαιωθείτε ότι η τροφοδοσία τάσης παραμένει διακεκομμένη. Κίνδυνος υλικών ζημιών! Η αντιστροφή των αγωγών σύνδεσης μπορεί να προκαλέσει βραχυκύκλωμα.

• Προσδιορίστε τους αγωγούς σύνδεσης.

• Συνδέστε σωστά τους αγωγούς σύνδεσης. Προετοιμασία εγκατάστασης

• Ελέγχετε όλα τα εξαρτήματα για τυχόν ζημιές. Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία του

• Επιλέγετε κατάλληλο σημείο εγκατάστασης. – Λαμβάνετε υπόψη την εμβέλεια. – Λαμβάνετε υπόψη την ανίχνευση κίνησης. – Χωρίς κραδασμούς. – Εύρος ανίχνευσης απαλλαγμένο από εμπόδια. – Όχι σε περιοχές που παρουσιάζουν κίνδυνο έκρηξης. – Όχι επάνω σε εύφλεκτες επιφάνειες.– 410 – Περιεχόμενα Βήματα ενδοτοίχιας εγκατάστασης

• Ελέγχετε ότι η τροφοδοσία τάσης είναι απενεργοποιημένη.

• Πραγματοποιείτε σύνδεση δικτύου. % «4. Ηλεκτρική σύνδεση»GR – 411 – Περιεχόμενα

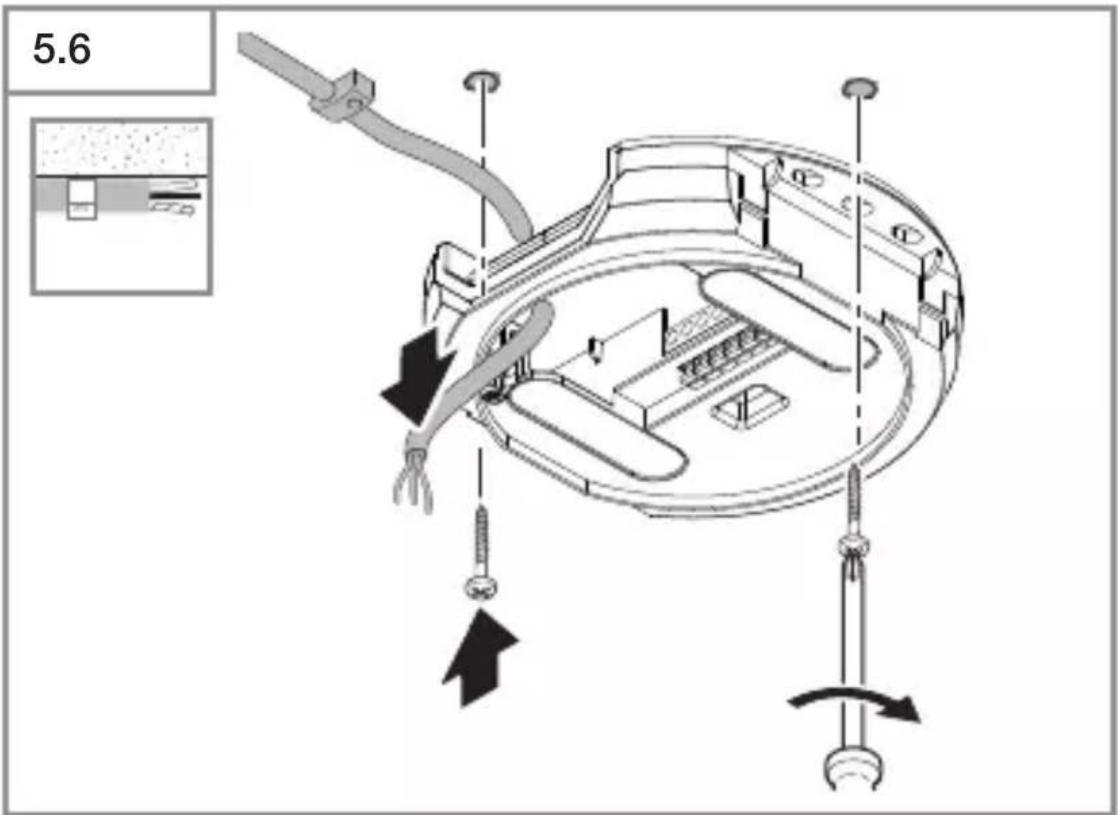

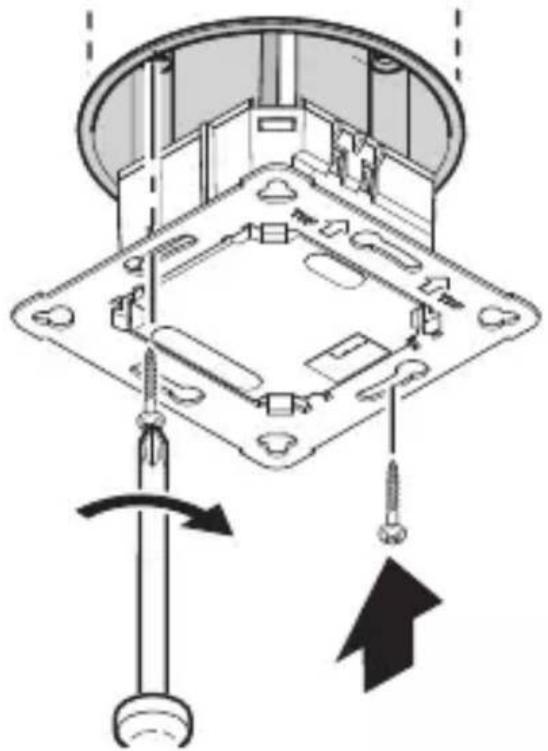

• Βιδώνετε σφιχτά δομοστοιχείο φορτίου ¨στο κουτί εγκατάστασης.

• Προσαρμόζετε μαγνητικό δομοστοιχείο αισθητήρα στο δομοστοιχείο φορτίου.

• Ενεργοποιείτε την τροφοδοσία ρεύματος.– 412 – Περιεχόμενα Βήματα εξωτοίχιας εγκατάστασης

• Ελέγχετε ότι η τροφοδοσία τάσης είναι απενεργοποιημένη.

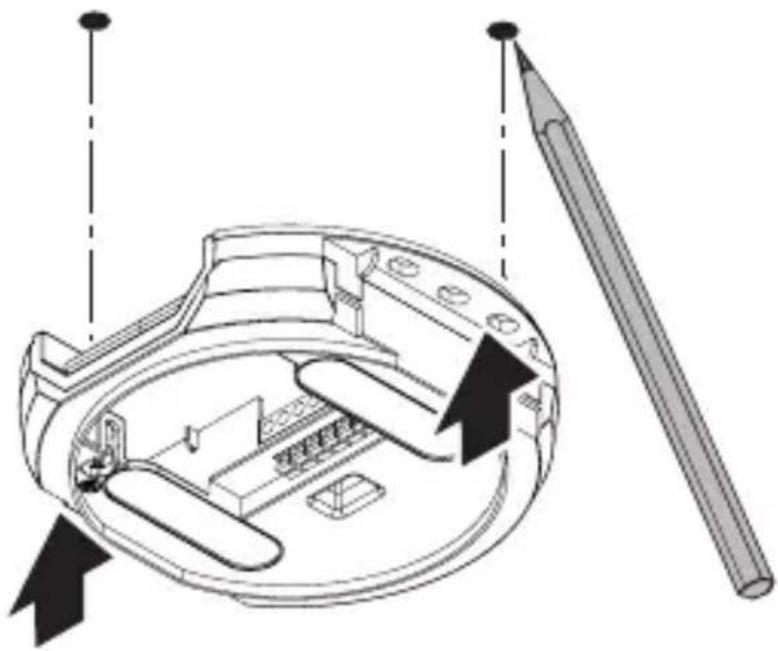

• Σημαδεύετε τα σημεία για τρύπες.

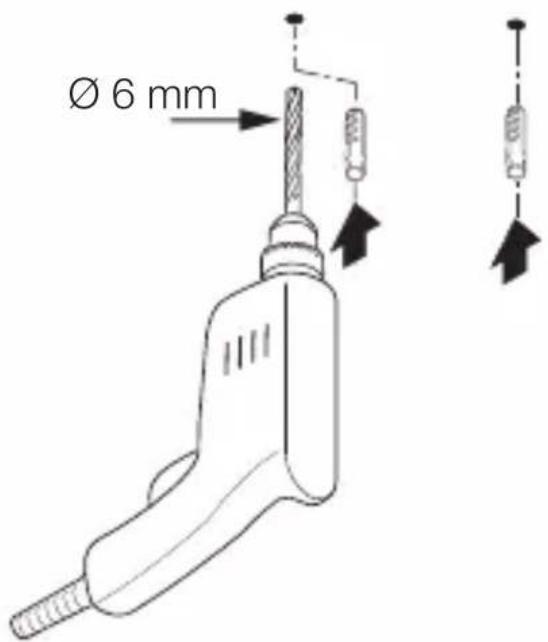

• Ανοίγετε τρύπες (Ø 6mm) και τοποθετείτε ούπατ.GR – 413 – Περιεχόμενα

• Βιδώνετε δομοστοιχείο φορτίου.

• Πραγματοποιείτε σύνδεση δικτύου. % «4. Ηλεκτρική σύνδεση»– 414 – Περιεχόμενα

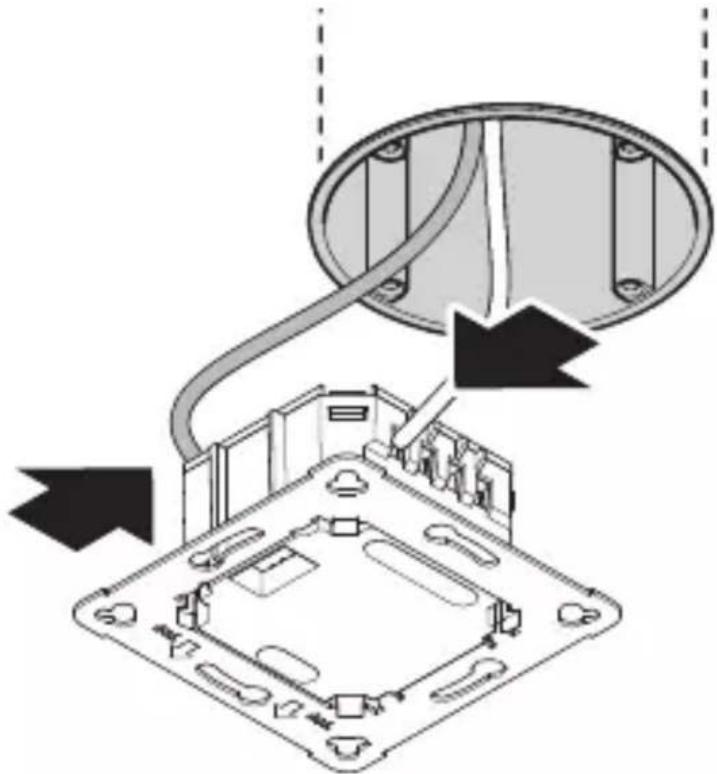

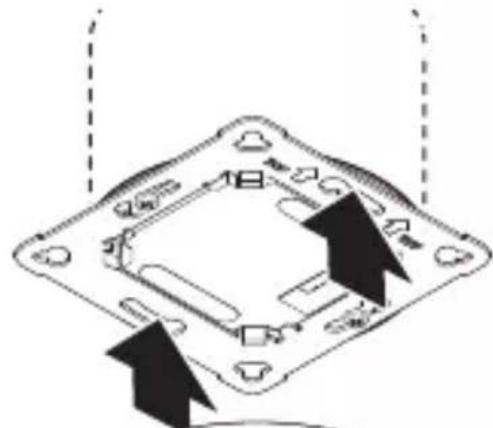

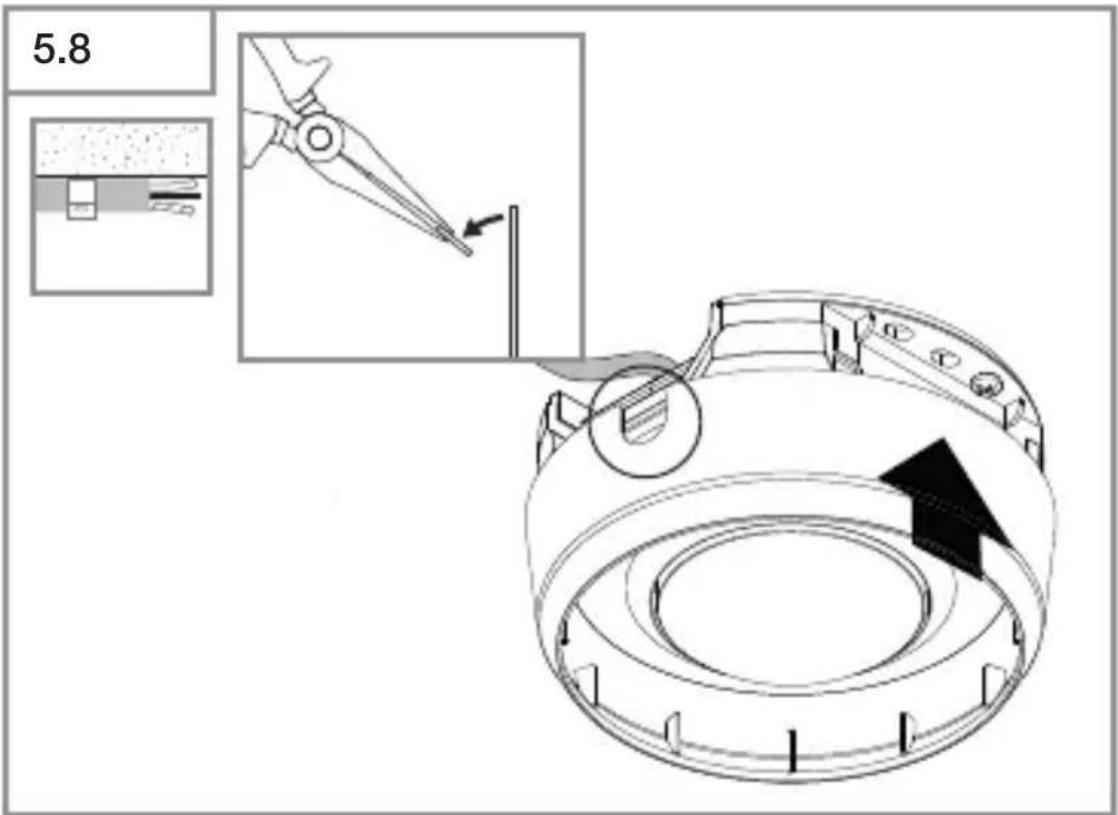

• Σπάζετε τον αμφιδέτη εγκατάστασης.

• Προσαρμόστε εξωτοίχιο προσαρμογέα.

• Προσαρμόζετε μαγνητικό δομοστοιχείο αισθητήρα.

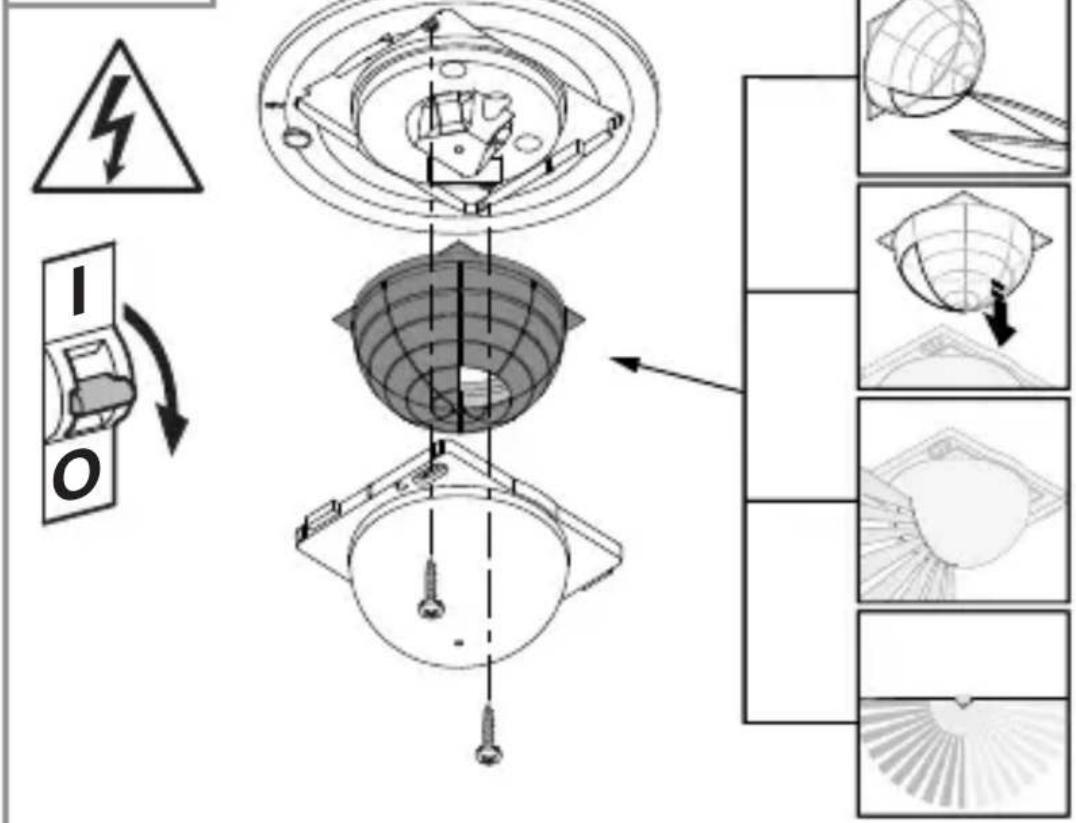

• Ενεργοποιήστε τάση τροφοδοσίαςGR – 415 – Περιεχόμενα Προσαρμογή εμβέλειας ανίχνευσης Με το καπάκι (πακέτο παράδοσης) μπορεί να προσαρμοστεί εξατομικευμένα η εμβέλεια ανίχνευσης.

• Ελέγχετε ότι η τροφοδοσία τάσης είναι απενεργοποιημένη.

• Αποσπάζετε δομοστοιχείο αισθητήρα από δομοστοιχείο

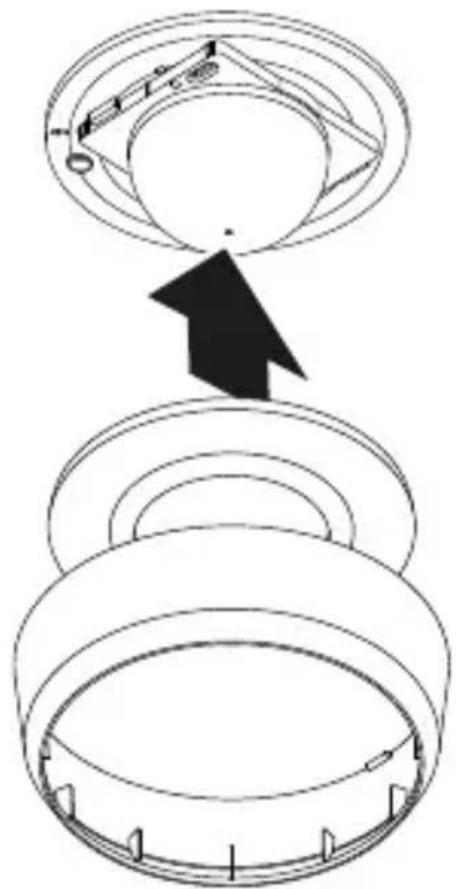

• Αποσυναρμολογείτε δακτύλιο κάλυψης και φακό.

• Εξατομικευμένη κοπή καπακιού: καλυμμένα στοιχεία φακού μειώνουν την εμβέλεια.

• Τοποθετείτε καπάκι στο φακό.

• Βιδώνετε φακό με βίδες.

• Τοποθετείτε δακτύλιο κάλυψης.

• Προσαρμόζετε δομοστοιχείο αισθητήρα στο δομοστοιχείο φορτίου.– 416 – Περιεχόμενα

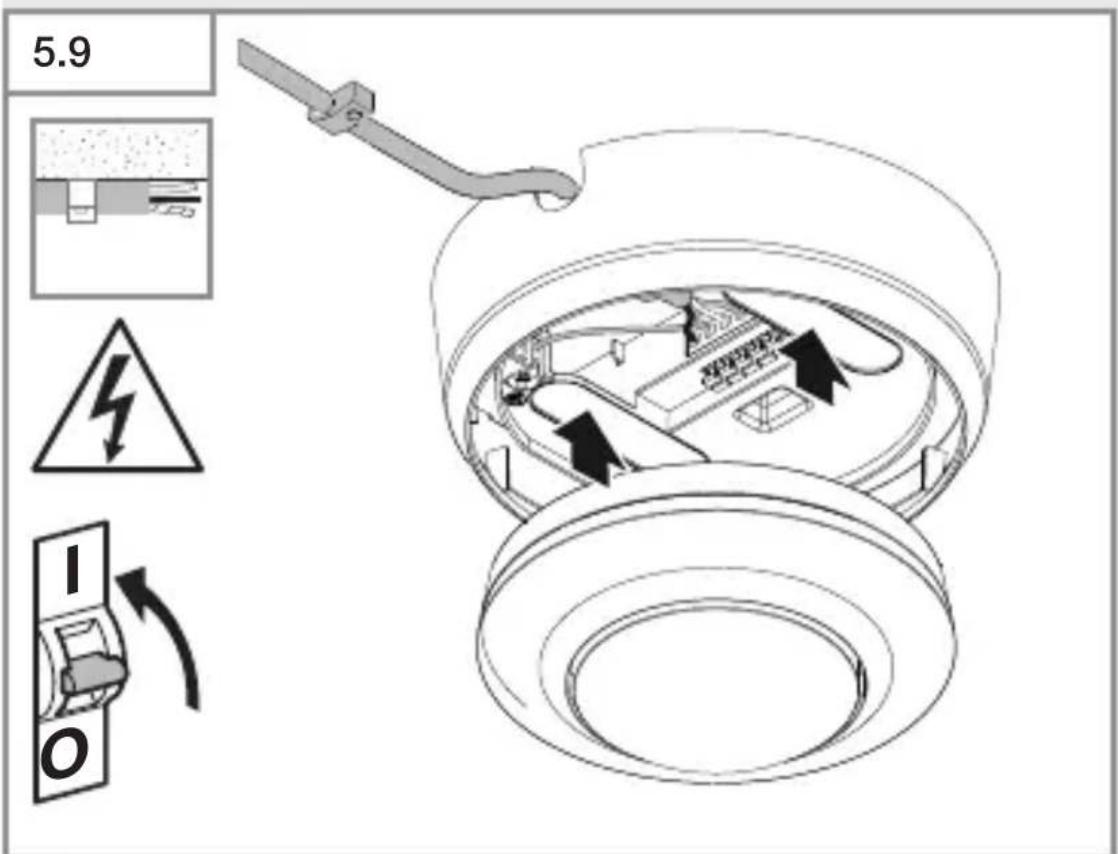

• Προσαρμόζετε δακτύλιο κάλυψης.

• Ενεργοποιείτε την τροφοδοσία ρεύματος.

• Κάντε ρυθμίσεις. % «6. Λειτουργία»GR – 417 – Περιεχόμενα

Ρυθμίσεις εργοστασίου Κατά την πρώτη θέση σε λειτουργία του αισθητήρα όπως και σε περίπτωση Reset με την εφαρμογή SmartRemo- teAPP ενεργοποιούνται οι εργοστασιακές ρυθμίσεις. Ρύθμιση ευαισθησίας: 500Lux Ρύθμιση χρόνου COM1: 5λεπ. Υπερ-/ημιαυτόματο: Υπεραυτόματο Ρύθμιση ευαισθησίας Το επιθυμητό όριο ευαισθησίας μπορεί να ρυθμιστεί από περ. 2 έως 1.000 Lux. Λειτουργία ημέρας Ο αισθητήρας ενεργοποεί το φορτίο ανεξάρτητα από την φωτεινότητα περιβάλλοντος, εφόσον ανιχνευτεί κίνηση. Teach-IN Εφόσον επικρατούν οι επιθυμητές συνθήκες φωτός, κατά τις οποίες ο αισθητήρας θα πρέπει να ενεργοποιεί μελλοντικά κατά την ανίχνευση κινήσεων, επιλέγεται η λειτουργία Teach-IN. Μετά από 10 δευτερόλεπτα η μετρηθείσα τιμή φωτεινότητας περιβάλλοντος αποθηκεύεται στη μνήμη. Ταυτόχρονα απενεργοποιείται

Ρύθμιση χρόνου Η επιθυμητή χρονυστέρηση μπορεί να ρυθμιστεί από ελάχ. 5δευτερόλεπτα έως μέγ60λεπτά. Εάν δεν ανιχνευτεί κίνηση, ο αισθητήρας απενεργοποιεί μετά την παρέλευση της διάρκειας χρονυστέρησης. Είδος λειτουργίας Ημιαυτόματο Ο φωτισμός απενεργοποιείται τώρα μόνο αυτόματα. Η ενεργοποίηση επιτυγχάνεται χειροκίνητα, το φως πρέπει να απαιτηθεί μέσω του πλήκτρου και παραμένει αναμμένο για τη ρυθμισμένη διάρκεια χρονυστέρησης.– 418 – Περιεχόμενα Υπεραυτόματο Ανάλογα με τη φωτεινότητα και την παρουσία/κίνηση, ο φωτισμός ενεργοποιείται και απενεργοποιείται αυτόματα. Ο φωτισμός μπορεί να ενεργοποιηθεί ανά πάσα στιγμή χειροκίνητα. Κατά τη μεταγωγή αυτή διακόπτεται προσωρινά ο αυτοματισμός μεταγωγής. Λειτουργία παρουσίασης Εάν το φως απενεργοποιηθεί μέσω πλήκτρου, ο αισθητήρας ενεργοποιεί τη λειτουργία παρουσίασης. Το φορτίο παραμένει απενεργοποιημένο έως ότου ανιχνευτεί κίνηση. Τη στιγμή που δεν ανιχνευτεί πλέον κίνηση και παρέλθει ο χρόνος χρονυστέρησης, ο αισθητήρας περνάει πάλι σε κανονική λειτουργία αισθητήρα. Πλήκτρο Είσοδος Το συνδεδεμένο πλήκτρο έχει τη λειτουργία ON/OFF και μπορεί να ανάβει και να σβήνει το φωτισμό. Επίσης ένα πλήκτρο αποτελεί την προϋπόθεση δυνατότητας λειτουργίας του αισθητήρα σε ημιαυτόματη λειτουργία. Μέσω συνδεδεμένου πλήκτρου μπορεί να ενεργοποιείται διαρκές φως. 2 x πάτημα πλήκτρου ενεργοποιεί 4 ώρες φως. Εκ νέου απλό πάτημα του πλήκτρου πριν από την πάροδο των 4 ωρών φωτός, επιτρέπει στον αισθητήρα να επιστρέψει στην κανονική λειτουργία υπεραυτόματου ή ημιαυτόματου. Μόνο στο PD: Απενεργοποίηση εξαρτώμενη από τη φωτεινότητα Σε περίπτωση υποβιβασμού του ρυθμισμένου ορίου ευαισθησίας, ο φωτισμός παραμένει σβηστός ακόμα και αν υπάρχει ανίχνευση κίνησης ή παρουσίας. Έξυπνη παράλληλη σύνδεση πολλών αισθητήρων Μέσω της αναγνώρισης L´ είναι εφικτή η παράλληλη σύνδεση έως και 10 αισθητήρων. Με την απόκριση ενός αισθητήρα ο λαμπτήρας ενεργοποιείται και όλοι οι αισθητήρες στο δίκτυο αλλάζουν στη λειτουργία ημέρας.GR – 419 – Περιεχόμενα Αυτό έχει ως πλεονέκτημα την αναγνώριση κινήσεων ανεξάρτητα φωτεινότητας και παρέλευση του ρυθμισμένου χρόνου χρονυστέρησης. Λειτουργία LED Κανονική λειτουργία: LED σβήνει Εκκίνηση: LED αναβοσβήνει για 10 δευτερόλεπτα αργά σε μπλε χρώμα Αρχικοποίηση: LED ανάβει διαρκώςσε μπλε χρώμα Αναγνώριση: LED αναβοσβήνει αργά σε μπλε χρώμα Σφάλμα: LED αναβοσβήνει γρήγορα σε κόκκινο χρώμα Λειτουργία δοκιμής χωρίς κίνηση: LED ανάβει σε πράσινο χρώμα Λειτουργία δοκιμής κίνησης: LED αναβοσβήνει γρήγορα σε πράσινο χρώμα. Teach-IN έληξε επιτυχώς: LED ανάβει για ένα δευτερόλεπτο σε πράσινο χρώμα Διαρκές φως 4H ΕΝΤΟΣ/ΕΚΤΟΣ ενεργοποιημένο: LED ανάβει διαρκώς σε κυανούν χρώμα Ελήφθη εντολή τηλεχειρισμού: LED αναβοσβήνει γρήγορα σε κυανούν χρώμα Λειτουργία ημιαυτόματου ενεργοποιημένη: LED αναβοσβήνει αργά 5 φορές σε κυανούν χρώμα Τηλεχειριστήριο RC5 (EAN 4007841 592806) Πρόσθετες λειτουργίες RC5: – Διαρκές φως 4 ώρες ΕΝΤΟΣ/ΕΚΤΟΣ – Επαναφορά (Reset) χρήστη Τηλεχειριστήριο RC8 (EAN 4007841 559410) Πρόσθετες λειτουργίες RC8: – Ρύθμιση χρόνου CH1 – Δοκιμαστική / κανονική λειτουργία – Ρύθμιση ευαισθησίας – Λειτουργία νυκτός – Λειτουργία φωτός ημέρας – Teach-IN – Επαναφορά (Reset)– 420 – Περιεχόμενα Smart Remote – Ρυθμιστικός έλεγχος μέσω Smartphone ή Tablet. – Αντικαθιστά τα τηλεκοντρόλ RC5 και RC8. – Κατεβάστε κατάλληλη εφαρμογή APP και συνδέστε μέσω Bluetooth. Πρόσθετες λειτουργίες Smart Remote: – Ρύθμιση χρόνου: 5 δευτ. – 60 λεπ. – Ρύθμιση ευαισθησίας: 2 – 1.000 Lux, Teach – Τηλεκοντρόλ ενεργοποίηση / απενεργοποίηση – Λειτουργία δοκιμής – Υπεραυτόματο / Ημιαυτόματο – Διαρκές φως 4 ώρες ΕΝΤΟΣ / ΕΚΤΟΣ – Επαναφορά (Reset) Smart Remote APP Για τη χρήση της εφαρμογής Smart Remote App χρειάζεστε ένα Smartphone ή Tablet, με το οποίο μπορείτε να κατεβάσετε την εφαρμογή App από το App Store / Play Store. Παρακαλώ προσέχετε ώστε η συσκευή σας να υποστηρίζει Bluetooth. Android iOSGR – 421 – Περιεχόμενα

7. Συντήρηση και Φροντίδα

Η συσκευή δεν χρειάζεται συντήρηση. Κίνδυνος λόγω ηλεκτρικού ρεύματος! Η επαφή του νερού με ρευματοφόρα εξαρτήματα μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

• Καθαρίστε τη συσκευή σε στεγνή κατάσταση. Κίνδυνος υλικών ζημιών! Η χρήση λανθασμένου απορρυπαντικού μπορεί να προκαλέσει ζημιά στη συσκευή.

• Καθαρίστε τη συσκευή με ένα ελαφρά νοτισμένο πανί χωρίς απορρυπαντικό.

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα! Μόνο για χώρες ΕΕ: Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.– 422 – Περιεχόμενα

9. Εγγύηση κατασκευαστή

Εγγύηση κατασκευαστή STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Γερμανία Ως αγοραστής μπορείτε να κάνετε χρήση των νόμιμων εγγυητικών δικαιωμάτων έναντι του πωλητή. Εφόσον τα δικαιώματα αυτά ισχύουν στη χώρα σας, δεν συντέμνονται ούτε περιορίζονται από τη δική μας δήλωση εγγύησης. Σας παρέχουμε 5έτη εγγύηση για την άψογη κατασκευή και την κανονική λειτουργία του προϊόντος STEINEL Pro- fessional-Sensorik. Παρέχουμε την εγγύηση ότι αυτό το προϊόν δεν παρουσιάζει ελαττώματα υλικού, κατασκευής ή σχεδίασης. Παρέχουμε εγγύηση λειτουργικής ικανότητας όλων των ηλεκτρονικών δομοστοιχείων και καλωδίων, όπως επίσης έλλειψης σφαλμάτων όλων των χρησιμοποιηθέντων υλικών και των επιφανειών αυτών. Προβολή αξιώσεων: Εάν θέλετε να διατυπώσετε παράπονα σχετικά με το προϊόν που αγοράσατε, παρακαλούμε όπως το αποστείλετε σε πλήρη κατάσταση και ατελώς μαζί με την αυθεντική απόδειξη αγοράς, η οποία πρέπει να αναφέρει την ημερομηνία αγοράς και την ονομασία του προϊόντος, στον αντιπρόσωπό σας ή στην εταιρεία μας ΑΝΤΙΠΡΟΣΩΠΟΙ-ΕΙΣΑΓΩΓΕΙΣ ΓΙΑ ΤΗΝ ΕΛΛΑΔΑ Π.Λυγκωνης & Υιοι οε / Αριστοφανους 8 Αθηνα 10554. Σας συνιστούμε λοιπόν όπως διαφυλάξετε προσεκτικά την απόδειξη αγοράς έως την παρέλευση της διάρκειας εγγύησης. Για τα έξοδα και τους κινδύνους μεταφοράς στα πλαίσια επιστροφής του προϊόντος η STEINEL δεν αναλαμβάνει καμία ευθύνη. Για πληροφορίες σχετικά με την προβολή αξίωσης σε περίπτωση εγγύησης απευθυνθείτε στη διαδικτυακή πύλη www.steinel-professional.de/garantieGR – 423 – Περιεχόμενα Εάν νομίζετε ότι πρόκειται για περίπτωση εγγύησης ή εάν έχετε οποιαδήποτε απορία σχετικά με το προϊόν σας, μπορείτε να μας τηλεφωνήσετε ανά πάσα στιγμή στη γραμμή ΤΗΛΕΦΩΝΑ ΥΠΟΣΤΗΡΙΞΗΣ & ΣΕΡΒΙΣ ΓΙΑ, ΤΗΝ ΕΛΛΑΔΑ / 2103212021 / 2103218558 / Φαξ:

ΕΓΓΥΗΣΗ– 424 – Περιεχόμενα

10. Tεχνικά δεδομένα

): < 0,1W – Ρύθμιση χρόνου: COM1 Relais 5s – 60min. – Ρύθμιση ευαισθησίας: 2 – 1.000Lux – Εμβέλεια (σε 2,5 m ύψος): MD -8 ECO COM1: εφαπτομενικά Ø 8,5 m ακτινικά Ø 4,5 m PD -8 ECO COM1: εφαπτομενικά Ø 8,5 m ακτινικά Ø 4,5 m

ουσία Ø 6,0 m MD -24 ECO COM1: εφαπτομενικά Ø 24,5 m ακτινικά Ø 5,5 m PD -24 ECO COM1: εφαπτομενικά Ø 24,5 m ακτινικά Ø 5,5 m παρουσία Ø 7,5 m – Γωνία ανίχνευσης: 360° – Ύψος εγκατάστασης: 2,5 – 4m – Ιδανικό ύψος εγκατάστασης: 2,8m – Είδος προστασίας: IP54 (μόνο εξωτοίχια παραλλαγή) – Όρια θερμοκρασίας: -20°C έως +50°C – Παράλληλη σύνδεση μέσω L': μέγ. 10 αισθητήρες Ισχύς εξόδου μεταγωγής 1 (COM1) – Φορτίο λαμπτήρα πυράκτωσης / αλογόνου: 2.000W – LED- / EVG-φορτίο (μέγ. 50 τεμ., c < 176µF): 500W – Λαμπτήρες αλογόνου χαμηλής τάσης: 2.000VAGR – 425 – Περιεχόμενα

11. Αποκατάσταση βλάβης

Φως δεν ανάβει. – Ανύπαρκτή τάση σύνδεσης.

• Ελέγχετε τάση σύνδεσης. – Πολύ χαμηλή ρύθμιση τιμής Lux.

• Αυξάνετε αργά τιμή Lux έως ότου ανάψει φως. – Ανύπαρκτη ανίχνευση κίνησης.

• Δημιουργείτε ελεύθερη ορατότητα προς τον

• Ελέγχετε όρια ανίχνευσης. Φως δεν σβήνει. – Τιμή Lux πολύ υψηλή.

• Ρυθμίζετε τιμή Lux χαμηλότερα. – Διάρκεια χρονυστέρησης παρέρχεται.

• Περιμένετε διάρκεια χρονυστέρησης, εν ανάγκη μειώνετε διάρκεια χρονυστέρησης. – Ενοχλητικές πηγές θερμότητας π.χ.: αερόθερμο, ανοι- χτές πόρτες και παράθυρα, κατοικίδια ζώα, λαμπτήρας/ προβολέας αλογόνου, κινούμενα αντικείμενα.

• Ελέγχετε όρια ανίχνευσης. Αισθητήρας απενεργοποιείται παρά την παρουσία. – Διάρκεια χρονυστέρησης πολύ μικρή.

• Αυξάνετε διάρκεια χρονυστέρησης. – Όριο φωτός πολύ χαμηλό.

• Αλλάζετε ρύθμιση ευαισθησίας. Αισθητήρας απενεργοποιείται με μεγάλη καθυστέρηση. – Χρονυστέρηση πολύ μεγάλη.

• Μειώνετε χρονυστέρηση. Αισθητήρας ενεργοποιείται αργά σε μετωπική κατεύ- θυνση κίνησης. – Εμβέλεια σε μετωπική κίνηση είναι μειωμένη.

• Κάνετε εγκατάσταση περαιτέρω αισθητήρων.

• Προσαρμόζετε εμβέλεια.

• Μειώνετε απόσταση μεταξύ δύο αισθητήρων.– 426 – Περιεχόμενα Αισθητήρας δεν ενεργοποιείται σε περίπτωση παρου- σίας, παρά το σκότος. – Επιλογή τιμής Lux πολύ χαμηλή.

• Αυξάνετε όριο φωτεινότητας. – Ενεργό ημιαυτόματο.

• Ενεργοποιείτε το υπεραυτόματο ή ανάβετε το φως μέσω πλήκτρου. – 4 ώρες ΕΚΤΟΣ ενεργό.

• 4 ώρες ΕΚΤΟΣ απενεργοποίηση. Αισθητήρας δεν συνδέεται με την εφαρμογή App. – Αποτυχία συστήματος εφαρμογής App ή Smartphones.

• Κάνετε νέα εκκίνηση κινητής τερματικής συσκευής.TR İçerik
