BRUKSANVISNING L 690 S STEINEL

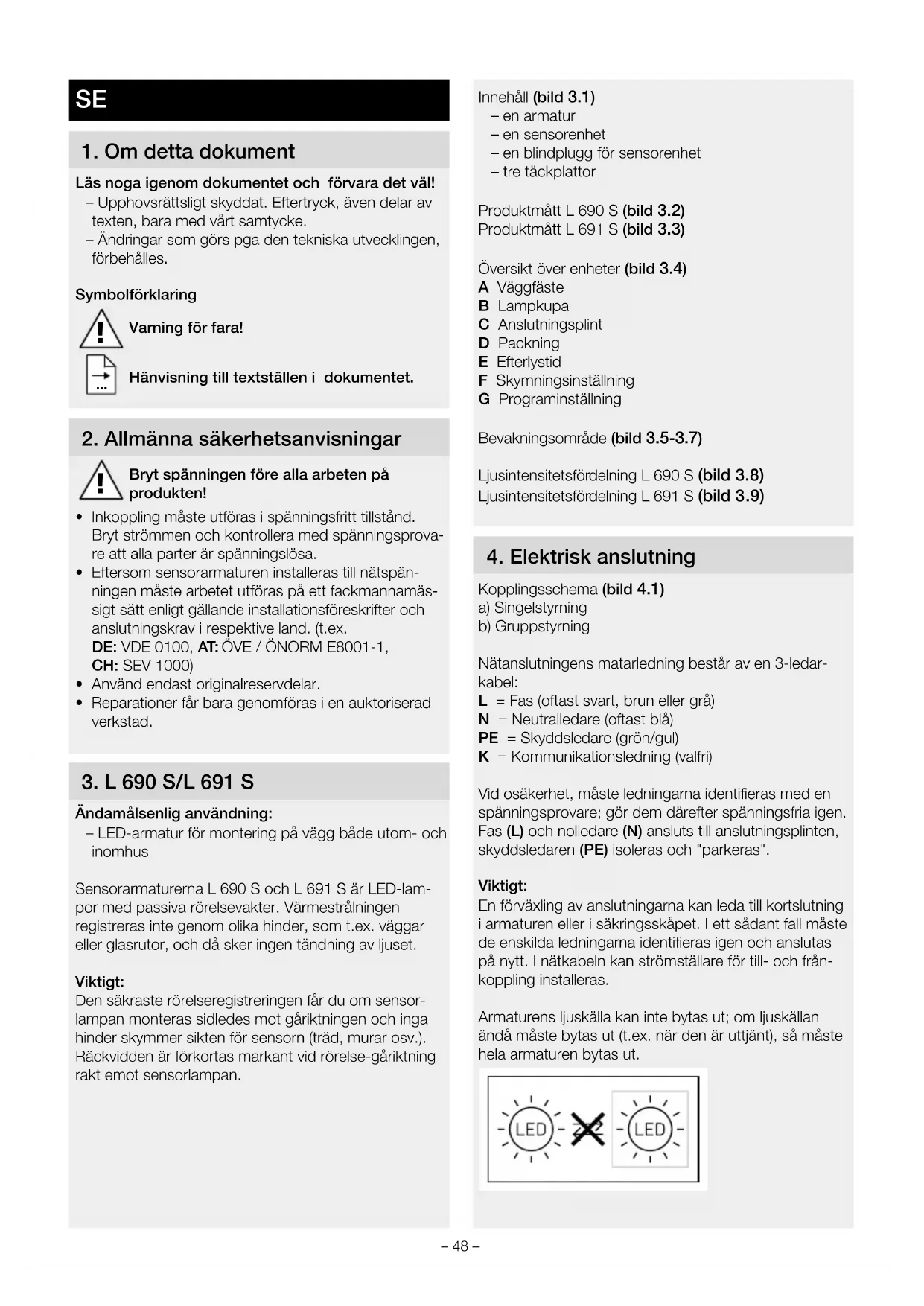

Läs noga igenom dokumentet och förvara det väl! – Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke. – Ändringar som görs pga den tekniska utvecklingen, förbehålles. Symbolförklaring

2. Allmänna säkerhetsanvisningar

Bryt spänningen före alla arbeten på produkten!

• Inkoppling måste utföras i spänningsfritt tillstånd. Bryt strömmen och kontrollera med spänningsprova- re att alla parter är spänningslösa.

• Eftersom sensorarmaturen installeras till nätspän- ningen måste arbetet utföras på ett fackmannamäs- sigt sätt enligt gällande installationsföreskrifter och anslutningskrav i respektive land. (t.ex. DE: VDE0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV1000)

• Använd endast originalreservdelar.

• Reparationer får bara genomföras i en auktoriserad verkstad.

Ändamålsenlig användning: – LED-armatur för montering på vägg både utom- och inomhus Sensorarmaturerna L 690 S och L 691 S är LED-lam- por med passiva rörelsevakter. Värmestrålningen registreras inte genom olika hinder, som t.ex. väggar eller glasrutor, och då sker ingen tändning av ljuset. Viktigt: Den säkraste rörelseregistreringen får du om sensor- lampan monteras sidledes mot gåriktningen och inga hinder skymmer sikten för sensorn (träd, murar osv.). Räckvidden är förkortas markant vid rörelse-gåriktning rakt emot sensorlampan. Innehåll (bild 3.1) – en armatur – en sensorenhet – en blindplugg för sensorenhet – tre täckplattor Produktmått L690 S (bild 3.2) Produktmått L691 S (bild 3.3) Översikt över enheter (bild 3.4) A Väggfäste B Lampkupa C Anslutningsplint D Packning E Efterlystid F Skymningsinställning G Programinställning Bevakningsområde (bild 3.5-3.7) Ljusintensitetsfördelning L690S (bild3.8) Ljusintensitetsfördelning L691S (bild3.9)

4. Elektrisk anslutning

Kopplingsschema (bild 4.1) a) Singelstyrning b) Gruppstyrning Nätanslutningens matarledning består av en 3-ledar- kabel: L = Fas (oftast svart, brun eller grå) N = Neutralledare (oftast blå) PE = Skyddsledare (grön/gul) K = Kommunikationsledning (valfri) Vid osäkerhet, måste ledningarna identifieras med en spänningsprovare; gör dem därefter spänningsfria igen. Fas (L) och nolledare (N) ansluts till anslutningsplinten, skyddsledaren (PE) isoleras och "parkeras". Viktigt: En förväxling av anslutningarna kan leda till kortslutning i armaturen eller i säkringsskåpet. I ett sådant fall måste de enskilda ledningarna identifieras igen och anslutas på nytt. I nätkabeln kan strömställare för till- och från- koppling installeras. Armaturens ljuskälla kan inte bytas ut; om ljuskällan ändå måste bytas ut (t.ex. när den är uttjänt), så måste hela armaturen bytas ut.– 49 – Grupptändning Via kommunikationsledningen (K) är det möjligt att tända L690 S och L691 S tillsammans i grupp. Max. 10armaturer kan sammanlänkas. Kommunika- tionsledningens maximala längd är 50m. Den första armaturen i en grupp som registrerar en rörelse tänder hela gruppen. Registreras ingen ytterligare rörelse efter den inställda tiden, släcker den sista armaturen i en grupp hela gruppen. Anmärkning: – Kommunikationsledningen får inte ha någon spän- ning. Inga externa laster får kopplas till. – Vid grupptändning följer alla armaturer sina individu- ella inställningar. – Samma program måste ställas in på alla lamporna.

• Kontrollera samtliga delar med avseende på skador.

• Är produkten skadad får den inte tas i bruk.

• Sensorarmaturen måste monteras på vibrationsfritt underlag.

• Välj en lämplig montageplats med hänsyn till räckvid- den och rörelsedetekteringen. Montageordning

• Bryt spänningen (bild 4.1)

• Lossa lampkupan från stommen (bild 5.1)

• Markera ev. borrhålen (bild 5.2)

• Borra ev. hål och sätt i pluggar (bild 5.3)

• Montage med kabel bakifrån (bild 5.4)

• Montage med utanpåliggande kabel (bild 5.5)

• Anslut nätkabeln (bild 5.6)

• Montera lampkupan på väggfästet och skruva fast (bild 5.7)

• Slå på spänningen (bild5.7)

Fabriksinställningar Programinställning: P 1 Skymningsinställning: 1000lux Efterlystid: 5sekunder Efter monteringen kan sensorarmaturen tas i bruk. På den avtagbara sensorenheten finns ställskruvar för tids- , skymnings- och programinställning.

• Ta ur sensorn genom att försiktigt lossa med en spårskruvmejsel (bild 6.1) – Sensorarmaturen går över i permanent ljus

• Ställ in sensorns funktioner med en skruvmejsel (bild6.2) P1standardprogram (reglage6.2/F) – Mjukstart / inget grundljus Vad är mjukstart? Sensorlampan har en mjukstartfunktion. Vilket betyder, att ljuset inte har maximal eekt när det tänds, utan dimras behagligt upp till 100%. Detsamma gäller när ljuset släcks. P 2 komfortprogram – Mjukstart + grundljus – Grundljuset tänds vid inställd skymningsnivå Vad är grundljus? Grundljuset ger permanent belysning om nätterna med ca 10% ljuseekt. Vid rörelse i bevakningsområdet tänds ljuset (under inställd tid) med maximalt ljusflöde (100 %). Därefter går lampan tillbaka till grundljus (ca 10%). P 3 komfort-sparprogram – Mjukstart + grundljus tills mitt i natten – Grundljuset tänds vid inställd skymningsnivå tills mitt i natten Hur fungerar komfortprogrammet? Det finns ingen klocka integrerad i sensorlampan, utan midnatt beräknas genom att mörkrets längd mäts un- der natten. Under första natten (mätfasen) är grundljuset hundraprocentigt aktivt. Uppmätta värden lagras vid spänningsbortfall. Vi rekommenderar att sensorlampan har konstant spänning och att man inte tänder och släcker sensorlampan med nätbrytare. P 4Nightmatic-program (skymningsrelä) – Mjukstart, inget grundljus, ingen rörelseutvärdering – Tänds med 100% när skymningsnivån har under- skridits Skymningsinställning (reglage6.2/G) Önskad aktiveringsnivå kan steglöst ställas in mellan ca 2 till 1000lux. – Ställskruven på = drift i dagsljus (oberoende av ljusstyrka) – Ställskruven på = aktivering vid skymning (ca 2 lux) För inställning av bevakningsområdet i dagsljus skall ställskruven ställas på (dagsljusdrift). Efterlystid (reglage6.2/E) Armaturens önskade efterlystid kan steglöst ställas in från ca 5sek. till max. 15min. Varje registrerad rörelse som sker innan denna tid löpt ut, nollställer efterlystiden. Permanentljus Om en brytare monteras på spänningskabeln till arma- turen, finns möjligheten till följande funktioner förutom automatisk tändning och släckning. SE– 50 –Sensordrift1) Tända ljuset (om lampan FRÅN):Brytare 1×FRÅN och TILL.Armaturen förblir tänd under inställd tid.2) Släcka ljuset (om lampan TILL):Brytare 1×FRÅN och TILL.Armaturen slocknar resp. går över i sensordrift.Permanent ljus (bild 6.4)1) Aktivera fast ljus:Brytare 2×FRÅN och TILL. Armaturen lyser permanent i 4 timmar (den röda LED-lampan lyser bakom linsen). Därefter återgår sensorn automatiskt till sensordrift igen (röd LED släcks).2) Avbryt fast ljus:Brytare 1×FRÅN och TILL. Armaturen slocknar resp. går över i sensordrift.Viktigt:Tryck på brytaren måste genomföras inom 0,2 till 1sekund. Justering bevakningsområde (bild 7.1-7.5)Bevakningsområdet kan begränsas vid behov. De bifo-gade täckplattorna är till för att täcka över önskat antal linssegment. På så vis undviks oönskade detekteringar pga. exempelvis bilar, förbipasserande osv. Täckskyd-den kan delas av längs de lodräta markeringarna. Därefter placeras de på linsen.Armaturen kan även användas utan sensor. Byt bara ut sensorenheten mot den bifogade blindpluggen. (bild 6.3)Armaturen kan då tändas och släckas med en nätbry-tare på anslutningsledningen.

7. Underhåll och skötsel

Produkten är underhållsfri. Armaturen kan rengöras med en fuktig trasa (utan rengöringsmedel) när den är smutsig.Viktigt: Driftsenheten kan inte bytas ut.

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning. Kasta inte elapparater i hushållssoporna! Gäller endast EU-länder:Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsätt-ning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

9. Tillverkargaranti

Som köpare har du rätt till gällande garantirättigheter enligt konsumentlagen alt. ALEM 09. Dessa rättigheter varken förkortas eller begränsas genom vår garantiför-klaring. Utöver den rättsliga garanti-fristen, ger vi 5års garanti på att din STEINEL-Professional-Sensor-pro-dukt är i oklanderligt skick och fungerar korrekt. Vi garanterar, att denna produkt är helt utan material-, produktions- eller konstruktionsfel. Vi garanterar, att alla elektroniska element och kablar är fullt funktions-dugliga samt att allt använt råmaterial jämte dess ytor, är helt utan brister. ReklamationOm du vill reklamera din produkt, så kontakter du inköpsstället dvs din återförsäljare. Om återförsäljaren av olika anledningar ej kan kontaktas kan du vända dig direkt till Steinels generalagent i Sverige; Karl H Ström AB, Verktygsvägen 4, 553 02 Jönköping, 036 - 55033 00. Vi rekommenderar att du sparar kvit-tot väl tills garantitiden har gått ut. För transportkost-nader och -risker vid retursändningar lämnar STEINEL ingen garanti.Ytterligare uppgifter om produkter samt kontakt hittar du på vår hemsida. www.khs.se Om du har frågor beträffande produkten eller frågor om garantins omfattning, kan du alltid nå oss på 036-5503300. TILLVERKAR

) 0,41W Färgtemperatur 3 000K (varmvit) Färgåtergivningsindex R

= 82 Medellång livslängd för beräkningen L70B50 vid 25°C: 60 000 tim. FärgkonsistensSDCM Startvärde 3 Ljusintensitetsfördelning LumEdit 201810121010_L690_Serie Schweiz_ZusammengebautAus2031.ld Polar Diagram

10020030090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 L690S L691S Maximal montagehöjd 2,50m Sensorteknik passiv infraröd Bevakningsvinkel 360° med 90° öppningsvinkel och underkrypskydd Bevakningsräckvidd tangentiell 7 m Efterlystid 5 sek. - 15 min. Skymningsinställning 2-1 000 lux Grundljusfunktion 10% Programinställning 4 funktionsprogram Permanent ljus kopplingsbar 4 h Skyddsklass IP 44 Isolationsklass II Slagtålighet IK 07 Omgivningstemperatur -20till +50°C Energieffektklass: denna produkt har en ljuskälla i energieffektklass "D".

Störning Orsak Åtgärd Sensorarmaturen utan spänning ■ säkring har utlöst, inte påkopplad, strömförsörjning avbruten ■ kortslutning ■ slå till säkringen, byt ut, slå till spänningen; testa med spänningsprovare ■ kontrollera anslutningarna Sensorarmaturen tänds inte ■ vid dagsljusdrift, skymningsinställningen står på nattdrift ■ nätströmbrytare FRÅN ■ säkring har utlöst ■ bevakningsområdet inte exakt inställt ■ ställ in på nytt ■ tillkoppla ■ slå till säkringen, byt ut, kontrollera evtl. anslutningen ■ justera inställningen Sensorarmaturen släcks inte ■ ständig rörelse i bevakningsområdet ■ sensorenheten har inte klickat fast ■ sensorarmaturen befinner sig i inmätningsfasen (komfort- sparprogram) ■ kontrollera området och ställ in på nytt om nödvändigt ■ klicka fast sensorenheten med ett lätt tryck ■ se hänvisning till komfort- sparprogrammet LED släcks inte som önskat vid omkring midnatt ■ extern ljuskälla (t.ex. annan rörelsevakt eller -armatur) inaktiverar sensorarmaturen ■ Avskärma sensorarmaturen mot det främmande ljuset, observera sedan under flera dagar. Den behöver en tid för att ställa in sig på rätt värde igen. LED släcks inte helt ■ komfortprogram valt ■ programomkopplare på 4 Sensorlampan tänds spontant ■ vinden får träd och buskar att röra sig inom bevakningsområdet ■ rörelser från bilar ute på gatan ■ plötslig temperaturförändring genom vädrets inverkan (vind, regn, snö) eller fläktutlopp, öppna fönster ■ ställ in bevakningsområdet exakt med täckskydd ■ ställ in bevakningsområdet exakt med täckskydd ■ ändra bevakningsområdet eller flytta sensorn Sensorarmaturen har förändrad räckvidd ■ ändrade omgivningstemperaturer ■ ställ in bevakningsområdet exakt med täckskydd– 53 –
