BRUKSANVISNING IR Quattro COM2 STEINEL

Master-/slave-driften giver mulig- hed for at registrere større rum (belastning tilsluttet = Master, in

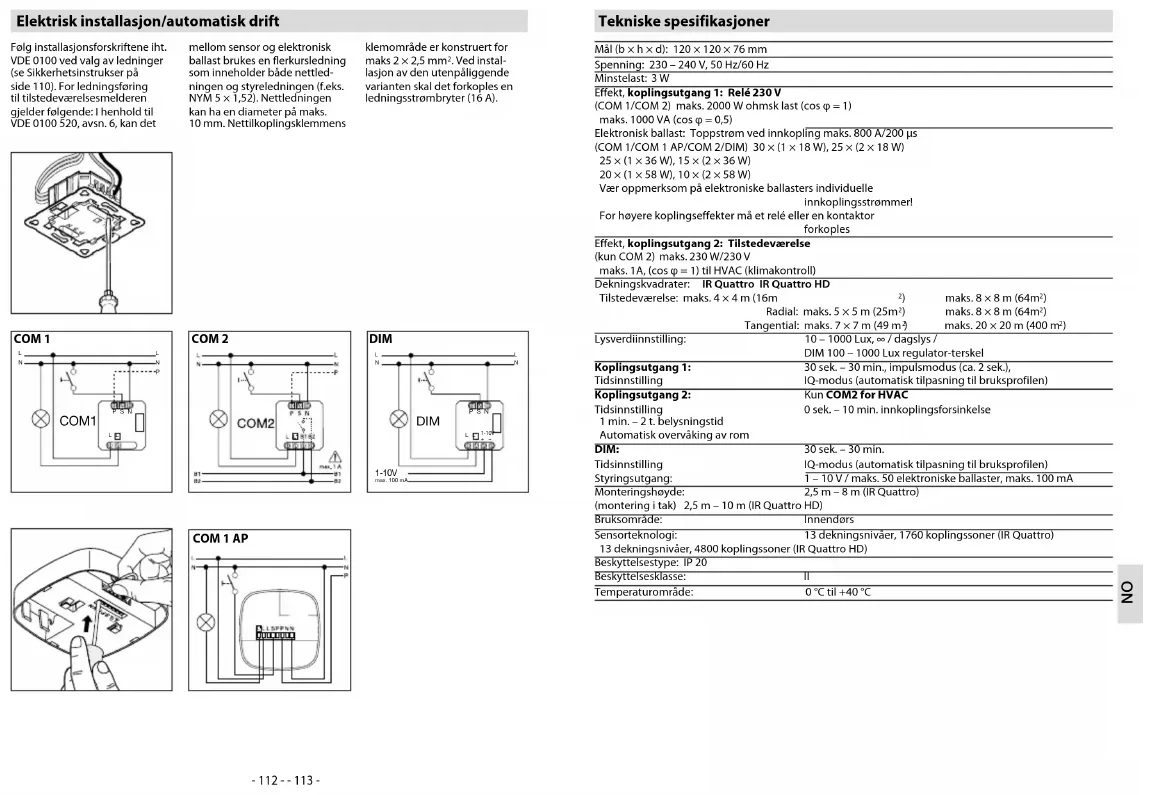

Klemme-takadapter, ekstrautstyr k Utenpåliggende adapter IP 54, ekstrautstyr l Låsemekanisme m Montering/installasjon n Parallellkoplinger o Belysningstid orienteringslys DIM variant Montering/installasjon m (se ill. side 2) Sensoren skal kun monteres inn- felt i tak innendørs (unntatt COM 1 AP-varianter). En passende klemme-takadapter og adapter til overflatemontering omfattes ikke av leveringsinnholdet. Sensor- og lastmodul leveres fer- dig montert og settes sammen når lastmodulen er satt inn og potensiometere/dips er innstilt. Deretter må sensormodulen lå- ses med låsemekanismen l . Bruk evt. skrutrekker. Tilbehør: Kaiser-hulveggboks, EAN-nr.: 4007841 000370 Klemme-takadapter, EAN-nr.: 4007841 002855 Utenpåliggende adapter, EAN-nr.: 4007841 000363 Beskyttelseskurv, EAN-nr.: 4007841 003036 Service-fjernkontroll, EAN-nr.: 4007841 000387 Bruker-Fjernkontroll, EAN-nr.: 4007841 003012 NO Bruksanvisning Kjære kunde Takk for tilliten du har vist oss ved ditt kjøp av din nye STEINEL- sensor. Du har valgt et høyverdig kvalitetsprodukt som er produ- sert, testet og pakket med stør- ste omhu. Vi ber deg lese denne monte- ringsveiledningen før du instal- lerer sensoren. En lang, sikker og feilfri drift kan kun garanteres dersom installasjon og igangset- ting utføres korrekt. Vi håper du vil ha mye glede av din nye STEINEL-sensor. Sikkerhetsmerknader Funksjonsmåte / grunnfunksjon De infrarøde tilstedeværelses- melderne i Control PRO-serien styrer belysning og oppvarming, ventilasjon og klimaanlegg (kun COM 2), f.eks. på kontorer, skoler og i offentlige eller private byg- ninger avhengig av tilstede- værelse og lysstyrken i omgivel- sene. Med den avanserte linsen gir pyrosensoren et romtypisk, kvadratisk dekningsområde, der selv de minste bevegelser regis- treres. Koplingsutgangene og rekkeviddeinnstillingen til tilste- deværelsesmelderen innstilles via potensiometeret og dip- bryteren eller fjernkontrollen (ekstrautstyr). I tillegg utmerker Presence Control seg med et lavt egen- strømforbruk. Presence Control PRO IR Quattro COM 1 / COM 1 AP IR Quattro HD COM 1 / COM 1 AP 1 koplingsutgang som er avhen- gig av nominell verdi for lysstyr- ke og tilstedeværelse. Innstillingsmuligheter: - Nominell verdi for lysstyrke - Belysningstid, impuls, IQ-modus Presence Control PRO IR Quattro COM 2 IR Quattro HD 1 koplingsutgang som COM 1. I tillegg en 2. koplingsutgang HVAC (klimakontroll) avhengig av tilstedeværelse. Innstillingsmuligheter: - Belysningstid - Innkoplingsforsinkelse - Overvåking av rom Presence Control PRO IR Quattro DIM IR Quattro HD DIM 1 koplingsutgang som er avhen- gig av nominell verdi for lysstyr- ke og tilstedeværelse. Innstillingsmuligheter: - Nominell verdi for lysstyrke - Belysningstid, IQ-modus - Orienteringslys - Konstantlysregulering Overvåkningsområde En sikker tilstedeværelsesregi- strering er i høy grad avhengig av antall linsesegmenter og deres tilstand og plassering. IR Quattro og registreringskva- dratet på 49 m

PSNLL' PN COM 1 AP NO- 114 - - 115 - DIP 4 I stillingen ON-OFF kan belysnin- gen til enhver tid tennes og sluk- kes manuelt (unntak impulsmo- dus: ikke manuelt AV). I stillingen ON er det ikke lenger mulig å slå av manuelt. Ved hvert trykk på tasten startes belys

ningstiden på nytt. Tast ON/ON-OFF DIP 1 Funksjoner - Innstilling via DIP-bryter Prøvedriften har prioritet foran alle andre innstillinger på tilste- deværelsesmelderen og har til hensikt å kontrollere funksjone- ne og dekningsområdet. Ved be- vegelse i rommet kopler tilstede- værelsesmelderen - uavhengig av lysstyrken - inn lyset med ca. 8 sekunders belysningstid (blå LED blinker ved registrering). I normal drift gjelder alle individu- elt innstilte potensiometerverdi- er. Tilstedeværelsesmelder kan også uten last innstilles ved hjelp av den blå LED-en. Normal drift / prøvedrift (NORM / TEST) DIP 2 Belysningen tennes og slukkes automatisk avhengig av lysstyr- ke og tilstedeværelse. Belysnin- gen kan til enhver tid reguleres manuelt. I så tilfelle blir den automatisk koplingen forbigåen- de avbrutt. Aktiveres tasten ma- nuelt, vil lyset være PÅ (trykk 2 x) eller AV (trykk 1 x) i 4 timer, uav- hengig av de innstilte verdiene. Trykkes det på tasten før de 4 timene er omme, går Presence Control IR Quattro over til nor- mal sensordrift. Halvautomatisk (MAN) / helautomatisk (AUTO) Helautomatisk: (AUTO) Halvautomatisk: (MAN) Kun avslåingen skjer automatisk. Det må slås på manuelt, lyset ten- nes med tasten og er på avhengig av den belysningstid som er innstilt på potensiometeret. (2 × trykk /lyset er PÅ i 4 timer). DIP 3 Anviser sensoren hvordan det inngående signalet skal evalu

kes halvautomatisk og til enhver tid overstyres manuelt. n Valgfri bruk med tast eller bryter n Flere taster på en styreinngang er mulig n Trykkbryter med lampe skal kun brukes med nulledertil

kopling nLengde på ledning mellom sensor og bryter < 50 m Tast/bryter COM 1 + COM 2 Funksjoner - Innstilling via potensiometer Eksempler på bruk Nominell verdi for lysstyrke Nattmodus min Ganger, inngangshaller 1 Trapper, rulletrapper, rullebånd 2 Vaskerom, toaletter, koplingsrom, kantiner 3 Salgsområder, barnehager, førskolerom, idrettshal- ler

Arbeidsområder: kontor-, konferanse- og møterom, fint monteringsarbeid, kjøkken

passes dynamisk og selvlærende etter bruksforholdene. En lære-algoritme beregner opti

koplingen av kunstig lys er avhen- gig både av dagslysandelen og av tilstedeværelse. Konstant lys ON/OFF NB: Avhengig av monteringssted kan det være nødvendig å korrigere innstillingen med 1-2 trinn på skalaen. Lysstyrken måles på sensoren. DIM NO- 116 - - 117 -

• Innstillingsverdi 1 min. – 2 t.

• Helt til høyre maks.

• Helt til høyre Overvåking av rom

• Helt til venstre 0 sek. (AV) Ved innstiling "Overvåking" redu

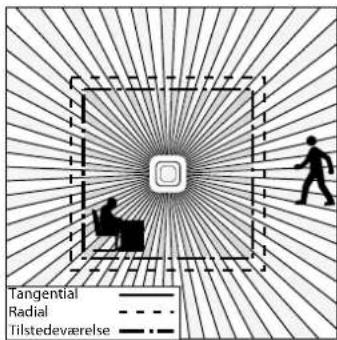

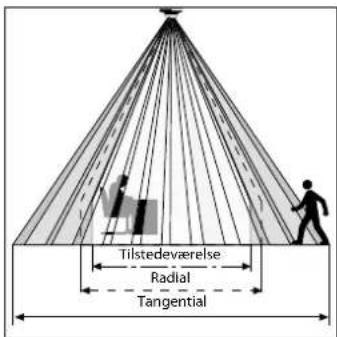

seres ømfintligheten til koplingsut- gangen „tilstedeværelse“. Kontak- ten lukkes først ved tydelig beve- gelse og signaliserer med høy sikkerhet at personer er til stede. Belysningstiden er fortsatt aktiv. Innkoplingsforsinkelsen er inaktiv. Innkoplingsforsinkelse koplingsutgang 2 HVAC Rekkeviddeinnstilling Tilpassing av rekkevidde iht. indivi- duelle behov. Se tabell Tekniske spesifikasjoner Innstilling av individuelle behov, side 4 – 5. COM 2 Potensiometer g Potensiometer h Potensiometer i Fjernkontroll Via fjernkontrollen (ekstrautstyr) kan funksjonene enkelt aktiveres fra gulvet. NB: Impulsmodusen kan ikke over

skrides, gir denne funksjonen grunnbelysning for så lang belys

ningstid som innstilt. Lyset er dim- met til ca. 10 % av maksimal lys- styrke. Når noen er til stede, kopler melderen enten om til 100 % lys

treres, dimmer melderen tilbake til grunnlysstyrke etter endt belys

Master-/slavemodus gjør det mulig å dekke større rom (last tilkoplet = master, ingen last = slave). Lysstyr

ren. Belysningen eller HVAC-anleg- get koples inn og ut utelukkende via masteren. Master/slave I en parallellkopling kan det også brukes flere mastere. Hver master kopler sin egen lysgruppe iht. egen lysstyrkemåling. Forsinkelse

senheter og lysstyrke-koplingsver- dier innstilles individuelt på hver master. Innkoplingslasten fordeles på de enkelte mastere. Tilstede

Ved bruk av flere meldere skal disse koples til den samme fasen! DIM-melder

Funksjonstillegg med RC 5 Innbrenningsfunksjon Ved å trykke på tasten i > 5 s akti- veres innbrenningsfunksjonen for 100 t. Presentasjonsmodus Ved å trykke på tasten i > 5 s er lyset AV så lenge det registreres bevegelse. Registreres ingen bevegelse mer, kobler lampen tilbake til sensor- modus (LED PÅ) når belysningsti- den er omme. Funksjonstillegg med RC 8 (DIM-variant) Grunnlysstyrke Ved å trykke på tasten i > 5 s endres grunnlysstyrke til 60 min.

Verdi for grunnlysstyrke Ved å trykke på de enkelte tastene i > 5 s endrer du lysstyrkeverdien i trinn på 10 % til: 1 = 10 %, 2 = 20 %, ... 6 = 60 % Dimming med tast Er det koblet en tast til S-klemmen, kan belysningen dimmes ved å trykke på tasten. Tasten går først til maks. verdi og går deretter til min. verdi. Slipper du tasten, holdes denne verdien uten ytterligere regulering helt til apparatet slås av. Deretter er sensoren i sensor- modus som tidligere innstilt. Retning for dimming (maks./min.) kan endres ved å slippe tasten kort og trykke den inn på nytt.- 118 - - 119 - Produsentgaranti Som kjøper har du eventuelt lov-festede mangel- eller garantiret-tigheter overfor selger. I den grad disse rettighetene finnes i ditt land, verken innskrenkes el-ler forkortes de på grunn av vår garantierklæring. Vi gir deg fem års garanti på at ditt sensorpro-dukt fra STEINEL Professional er uten mangler og fungerer som det skal. Vi garanterer at dette produktet ikke har material-, produksjons- eller konstruk-sjonsfeil. Vi garanterer at alle elektroniske deler og kabler fun-gerer, og at alle materialer og overflater er uten mangler. GarantikravDersom du ønsker å reklamere på produktet, må du pakke det godt inn, frankere det og sende hele produktet i retur sammen med original kjøpskvittering som viser kjøpsdato og pro-duktnavn. Produktet sendes til forhandler eller direkte til oss: Vilan AS – Olaf Helsets vei 5, 0694 Oslo, Norge. Vi anbefaler deg derfor å ta godt vare på kjøpskvitteringen til garantiperi-oden er utløpt. STEINEL tar ikke ansvar for transportkostnader el-ler risiko i sammenheng med re-tursendingen.Informasjon om hvordan du gjør garantikrav gjeldende finner du på hjemmesiden vår, www.vilan.noTa gjerne kontakt med oss om du har garantikrav eller spørsmål angående produktet ditt. Du når oss på [phone]. Driftsfeil Feil Årsak TiltakLyset tennes ikkeL ingen tilførselsspenningL for lav Lux-verdi innstiltL ingen bevegelsesregistreringL kontroller tilførselsspennin- gen L øk Lux-verdien sakte til lyset tennesL sørg for at sensoren har uhindret siktL kontroller dekningsområdetLyset slukkes ikkeL for høy Lux-verdiL belysningstid går utL forstyrrende varmekilder, f.eks.: vifteovn, åpne dører og vinduer, husdyr, lyspære/halogenlyskaster, objekter som beveger segL den trådløse enheten er plassert svært nær sensorenL still inn lavere Lux-verdiL vent til belysningstid utgår eller still inn lavere belys-ningstidL bruk klebeetiketter for å utelukke stasjonære forstyr-rende kilderL øk avstanden mellom den trådløse enheten og sensorenSensoren slås av selv om noen er til stedeL for kort belysningstidL for lavt lysnivåL øk belysningstidenL endre skumringsinnstillingenSensoren slår seg på for sent L for lang belysningstid L reduser belysningstiden Sensoren slår seg på for sent ved frontal gangretningL rekkevidden ved frontal gangretning er redusertL monter flere sensorerL reduser avstanden mellom to sensorerSensoren slås ikke på når perso-ner er tilstede selv om det er mørkt L det er valgt for lav Lux-verdi L er sensoren deaktivert med bryter/knapp?L halvautomatisk modus?L øk lysstyrkeverdien
