MANUAL DE UTILIZADOR IR Quattro COM2 STEINEL
Modo semiautomático (MAN)/completamente automático (AUTO)
Semiautomático: (MAN)
Completamente automático: (AUTO)
PT Manual de Utilização
Estimado cliente
Agradecemos-lhe a confiança depositada em nós ao comprar o novo sensor STEINEL. Trata-se de um produto de elevada qualidade produzido, testado e embalado com o máximo cuidado.
Procure familiarizar-se com estas instruções de montagem antes da instalação. Só uma instalação e colocação em funcionamento corretas podem garantir a longevidade do produto e um funcionamento fiável e isento de falhas.
Fazemos votos que tenha prazer ao trabalhar com o seu novo sensor da STEINEL.
Instruções de segurança
Antes de executar qualquer trabalho no sensor, desligue-o da corrente de alimentação!
Durante a montagem, o cabo elétrico a conectar deve estar isento de tensão. Para tal, desligue primeiro a corrente e verifique se não há tensão, usando um busca-pólos.
A instalação do sensor consiste essencialmente em lidar com tensão de rede. Por esse motivo, terá de ser realizada de forma profissional segundo as respetivas prescrições de instalação e condições de conexão habituais nos diversos países (VDE 0100).
A ligação B 1, B 2 é contacto de comutação para circuitos de baixa energia, não superior a 1 A. Tem de ter uma proteção correspondente
Na saída de comando DIM 1-10 V só podem ser usados balastros eletrónicos com sinal de comando separado do potencial.
Montagem/Instalação ⑬ (v. fig. página 2)
O sensor destina-se apenas à montagem embutida no teto em recintos fechados (exceto a variante COM 1 AP de montagem saliente). O fornecimento não inclui o respetivo adaptador de grampo para tetos nem o adaptador para montagem à superfície.
Os módulos de sensor e de carga são fornecidos já montados e têm de ser encaixados um no outro depois de estar montado
o módulo de carga e realizada a regulação dos potenciómetros/interruptores DIP. A seguir, o módulo de sensor tem de ser bloqueado com o mecanismo de fecho ⑫, se necessário, usando uma chave de fendas para facilitar.
Acessórios: Caixa de distribuição Kaiser para paredes ocas, N.º EAN: 4007841 000370
Descrição do aparelho
① Módulo de carga
② Módulo de sensor
③ Lado inferior do sensor
④ Interruptores DIP
(1) Funcionamento normal/ teste
(2)Total-/parcialmente
automático
(3) Botão/interruptor (4) Botão ON / ON-OFF
(5)VarianteDIMregulação de
luz constante
ON/OFF
⑤ Regulação crepuscular
⑥ Ajuste do tempo
Saída de comutação 1
⑦ Tempo pós-evento HLK
Saída de comutação 2
⑧ Atraso de ativação HLK
Saída de comutação 2
⑨ Ajuste do alcance
Os detetores de presença por infravemelhos da série Control PRO controlam a Iluminação e o comando HLK (apenas COM 2) por ex., em escritórios, escolas, edifícios públicos ou privados em dependência da luminosidade do ambiente e da presença de pessoas.
O sensor pireléctrico e a sua lente de alta tecnologia permitem obter uma área de detecção quadrada, típica para o recinto, na qual são detetados os menores movimentos. As regulações das saídas de comutação e o ajuste do alcance do detetor de presença são realizados
através dos potenciômetros e interruptores DIP, ou através do Comando opcional.
Mas o Presence Control também surpreende pelo seu consumo próprio de corrente extremamente baixo.
Presence Control PRO
IR Quattro COM 1 / COM 1 AP IR Quattro HD COM 1 / COM 1 AP
1 saída de comutação em dependência do valor de luminosidade nominal e presença de pessoas.
Possibilidades de ajuste: - Valor de luminosidade nominal - Tempo pós evento, impulso, modo IQ
Presence Control PRO
IR Quattro COM 2 IR Quattro HD
1 saída de comutação como COM 1. Adicionalmente, 2.ª saída de comutação HLK (aquecimento/ventilação/climatização) em dependência da presença de pessoas.
Possibilidades de ajuste:
- Tempo pós-evento
- Atraso de ativação
- Monitorização do recinto
Presence Control PRO
IR Quattro DIM IR Quattro HD DIM
1 saída de comutação em dependência do valor de luminosidade nominal e presença de pessoas.
Possibilidades de ajuste: - Valor de luminosidade nominal - Tempo pós evento, modo IQ - Luz de orientação - Regulação de luz constante
Área monitorizada

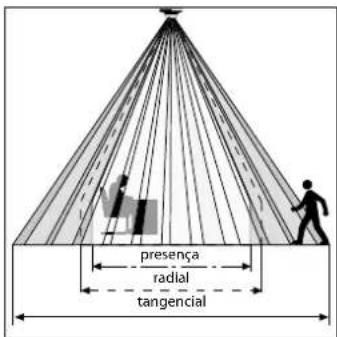

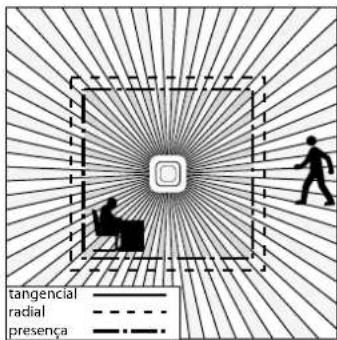

Uma deteção segura da presença depende, principalmente, do número, do tipo e da disposição dos elementos da lente. O IR Quattro e o quadrado de deteção de 49 m², composto por 13 níveis com 1760 zonas de comutação, detetam o menor
movimento. O IR Quattro HD e o quadrado de deteção de 64 m ^2 , dispõem de 4800 zonas de comutação e facultam uma precisão ainda maior. A regulação do potenciómetro permite adaptar estes alcances às necessidades personalizadas. Devido à área
de deteção quadrada e à possibilidade do encadeamento das variantes Master/Slave em rede, é possível realizar um planeamento de espaços rápido e ideal.
Instalação elétrica/Modo de funcionamento automático
Ao selecionar os cabos de ligação, é sempre necessário respeitar as instruções de instalação segundo a norma VDE 0100 (ver instruções de segurança na página 70). Para a cablagem dos detetores de presença aplica-se o seguinte: segundo a norma VDE
0100 520, par. 6, a cablagem entre o sensor e o balastro eletrónico pode ser realizada com um cabo de flos múltiplos que tanto pode conter as linhas condutoras da tensão de rede como também as linhas de comando (por ex., NYM 5 × 1,52). O diâmetro máxi-
mo do cabo de rede não pode ser superior a 10 mm. A área de aperto do terminal de ligação à rede está preparada para receber, no máx., 2 x 2,5 mm². Ao instalar a variante AP, é preciso conectar um disjuntor de proteção (16 A) a montante.
| Dimensões (a x I x p): 120 x 120 x 76 mm | |
| Tensão da rede: 230 – 240 volts, 50 Hz/60 Hz | |
| Carga mínima: 3 W | |
| Potência, saída de comutação 1 Relé 230 V(COM 1/COM 2) máx. 2000 W carga óhmica {cos φ = 1}máx. 1000 VA (cos φ = 0,5) | |
| Balastro eletrónico: Corrente de pico de arranque máx. 800 A/200 μs(COM 1/COM 1 AP/COM 2/DIM) 30 x (1 x 18 W), 25 x (2 x 18 W)25 x (1 x 36 W), 15 x (2 x 36 W)20 x (1 x 58 W), 10 x (2 x 58 W) | |
| Observar as correntes de arranque individuais dos balastros eletrónicos!No caso de potências de comutação superiores, é necessárioconectar um relé ou contactor a montante | |
| Potência, saída de comutação 2 Presença(apenas COM 2) máx. 230 W/230 Vmáx. 1A, (cos φ = 1) para HLK(aquecimento/ventilação/climatização) | |
| Quadrados de deteção: IR Quattro IR Quattro HDPresença: máx. 4 x 4 m (16 m2)máx. 8 x 8 m (64 m2)Radial: máx. 5 x 5 m (25 m2)max. 8 x 8 m (64 m2)Tangencial: máx. 7 x 7 m (49 m2)máx. 20 x 20 m (400 m2) | |
| Regulação do valor da luminosidade: 10 – 1000 lux,∞ / Luz diurna /DIM 100 – 1000 lux, limiar de regulação | |
| Saída de comutação 1: 30 s – 30 min., modo de impulso (aprox. 2 s),Ajuste do tempo Modo IQ (adaptação automática ao perfil de utilizador) | |
| Saída de comutação 2: apenas COM2 para HLKAjuste de tempo 0 s – 10 min. de atraso de ativação1 min. – 2 h de tempo de funcionamento após desativaçãoMonitorização automática do recinto | |
| DIM: 30 s – 30 min.Ajuste de tempo Modo IQ (adaptação automática ao perfil de utilizador)Saída de comando: 1 – 10 volts / máx. 50 balastros eletrónicos, máx. 100 mAAltura de montagem: 2,5 m – 8 m (IR Quattro)(montagem no teto) 2,5 m – 10 m (IR Quattro HD)Área de aplicação: no interior de prédios | |
| Sistema de sensores: 13 níveis de deteção, 1760 zonas de comutação (IR Quattro)13 níveis de deteção, 4800 zonas de comutação (IR Quattro HD) | |
| Grau de proteção: IP 20Classe de proteção: II | |
| Gama de temperaturas: 0 °C a +40 °C |
Funções – regulações através de interruptores DIP
COM 1 + COM 2
DIP 1
Modo de funcionamento normal / teste (NORM / TEST)
O modo de funcionamento de teste tem prioridade face a quaisquer outras regulações no detetor de presença e serve para controlar o funcionamento correto e a área de deteção. O detetor de presença acende a ilumi-
nação, independentemente da luminosidade existente, logo que deteta um movimento, por um tempo pós-evento de aprox. 8 s. (LED azul piscar no momento da detecção). No modo de funcionamento normal, aplicam-se
todos os valores regulados individualmente através dos potenciómetros. Mesmo sem carga conectada, o detetor de presença pode ser regulado por meio do LED azul.
DIP 2
Semiautomático (MAN) / totalmente automático (AUTO)
Semiautomático: (MAN)
A iluminação apaga-se automaticamente. O ligar acender das luzes é manual, é preciso
solicitar a ligação por botão e a luz continua acesa durante o tempo pós-evento definido no
Totalmente automático: (AUTO)
A Iluminação acende e apaga-se automaticamente em função da luminosidade e da presença detetada. A iluminação pode ser controlada manualmente sempre que for preciso. Neste caso,
o automatismo de comutação é interrompido temporariamente. Independentemente dos valores definidos, no caso da intervenção manual através do botão, a iluminação LIGA 4 horas (premir
2 x) ou DESLIGA (premlir 1 x). Se o botão for premido antes de terem decorrido as 4 horas, o Presence Control IR Quattro passa para o modo de funcionamento normal com sensor.
DIP 3
Botão/interruptor
Indica o sensor como deverá avaliar o sinal de entrada. Associando botões/interruptores externos, o detetor pode funcionar em modo semiautomático, o que significa que pode ser controlado manualmente sempre que for necessário.
- Opcionalmente, funciona por botão e interruptor - Possibilidade de configurar vários botões para uma entrada de sinal - Utilizar botão de pressão iluminado apenas com Ilgação para condutor de neutro
■ Comprimento do cabo entre o sensor e o interruptor < 50 m
DIP 4
Botão ON/ON-OFF
Na posição ON-OFF, a iluminação pode ser ligada e desligada manualmente em qualquer momento (exceto no modo de impulso: não DESLIGA manualmente).
Na posição ON, deixa de ser possível desligar manualmente. Com cada premir do botão, o tempo pós-evento recomeça a contar.
DIM
DIP 5
Luz constante ON/OFF
Mantém um nível de luminosidade sempre igual. O detetor mede a luz do dia existente e liga adicionalmente uma parte de luz ar-
tificial para alcançar o nível de luminosidade pretendido. Logo que a proporção da luz do dia se alterar, a luz artificial ativada é adaptada de forma correspon-
dente. A ligação adicional da luz artificial depende da proporção de luz do dia no momento e da presença de alguém.
Funções – definições através dos potenciómetros
COM 1 + COM 2
Potenciómetro ⑤
Regulação crepuscular
O limiar de resposta desejado pode ser ajustado progressivamente de 10 a 1000 lux.
Regulador totalmente p/ a direita: MAX regime diurno Regulador totalmente p/ a esquerda: MIN regime noturno
Dependendo do local de montagem, pode ser necessária uma correção da configuração em 1-2 graus da escala.
| Exemplos de aplicação Valores de luminosidade nominais | |
| Regime noturno mín. | |
| Corredores, halls de entrada 1 | |
| Escadas, escadas rolantes, esteiras transportadoras 2 | |
| Lavabos, WC, salas de controlo, refeltórios 3 | |
| Área de vendas, Infantários, salas de pré-escola, pavilhões desportivos | 4 |
| Áreas de trabalho: salas de escritório, conferência, reunião, locals de trabalhos de montagem de precisão, cozinhas | 5 |
| Áreas de trabalho intenso para a vista:Laboratórios, desenhos técnicos, trabalhos de alta precisão | >=6 |
| Regime diurno máx. | |
Nota: dependendo do local de montagem, pode ser necessária uma correção da configuração em 1-2 graus da escala. A medição da claridade é realizada no sensor.
Potenciómetro ⑥
Ajuste do tempo
Tempo pós-evento saída de comutação 1 Valor de regulação 30 s – 30 min.
O tempo pós-evento pretendido pode ser regulado progressivamente de um min. de aprox. 30 s até a um máx. de aprox. 30 min. Passados 3 minutos,
é medida a luz própria. Se o valor-limite for ultrapassado, o sensor desliga-se depois de ter decorrido o tempo pós-evento.
Se colocar o regulador em ∠ (limite esquerdo), o aparelho está em modo de impulso, ou seja, a saída é ativada por aprox. 2 s (por
ex., para a iluminação temporizada em vãos de escada). A seguir, o sensor não reagirá a qualquer movimento durante aprox. 8 segun-
dos. Devido ao auto-encandamento por luz externa, aqui só é possível o regime diurno.
Modo IQ
Totalmente para a direita: o tempo pós-evento adapta-se de forma dinâmica e por auto-programação ao perfil do utilizador.
Um algoritmo de auto-programação calcula o ciclo de tempo ideal.
O intervalo mais curto é de 5 min., o mais longo é de 20 min.
COM 2
Potenciómetro ⑦
Tempo pós-evento saída de comutação 2 HLK
- Valor de regulação 1 min. – 2 h
- Totalmente para a direita: máx.
- Totalmente para a esquerda: mín.
Potenciómetro ⑧
Atraso de ativação saída de comutação 2 HLK
- Valor de regulação 0 s – 10 min.
• Totalmente para a direita:
Monitorização do recinto
• Totalmente para a esquerda:
0 s (DESLIGADO)
Na definição "Monitorização", a sensibilidade da saída de comutação "Presença" diminui. O contacto só se fecha quando é detetado um movimento bem percetível e sina liza com grande nível de certeza a presença de pessoas.
O tempo pós-evento continua ativo. O atraso de ativação está desativado.
Potenciómetro ⑮
Luminosidade básica (variante DIM)
No caso de o valor da luminosidade baixar para aquém do valor predefinido, esta função assegura uma iluminação básica durante o tempo pós-evento predefinido. Está regulada a aprox. 10 % da intensidade luminosa máxima. Ao ser detetada uma presença, o detetor ou passa para a intensidade luminosa de 100 % (regulação de luz constante
em OFF) ou adota o valor de luminosidade predefinido (regulação de luz constante em ON). Logo que deixe de ser detetado qualquer movimento, o detetor muda para a luminosidade básica assim que o tempo pós-evento tiver decorrido. Esta luminosidade básica é desligada logo que o tempo pós-evento (1 a 30 minutos) tiver decorrido ou
o valor de luminosidade for excedido, pelo facto de a proporção de luz diurna já ser suficiente. Na posição ON, o detetor LIGA e DESLIGA a luminosidade básica diretamente assim que o valor de luminosidade baixar para aquém do valor-limite.
Ajuste do alcance
Adaptação do alcance às necessidades personalizadas.
Ver a tabela "Dados técnicos e adaptação às necessidades personalizadas" nas páginas 4 – 5.
Ligações em paralelo
Ao serem utilizados vários detectores, estes devem ser todos ligados à mesma fase!
14.1 Master/Master
Dentro de uma ligação em paralelo, também se podem utilizar vários Master. Cada Master passa a controlar o seu grupo de ilumina ção em dependência da sua pró-
pria medição de luminosidade. Atrasos e valores de luminosidade para comutação são definidos individualmente em cada Master. A carga de comutação é distribuída
pelos diversos Master. A presença continua a ser detectada por todos os detectores em conjunto. A saída de presença pode ser tirada de qualquer um dos Master.
⑭ Master/Slave
O modo de funcionamento Master/Slave permite detectar recintos de grandes dimensões (carga conectada = Master, sem carga =
Slave). A avaliação da luminosidade no recinto é realizada exclusivamente no Master. Os Slaves comunicam a detecção do movimento
ao Master. A comutação da iluminação ou do sistema HLK é realizada exclusivamente através do Master.
⑭Dois detectores num automático de escada externo
Ampliação de funções através do RC 5
Função burn in
Premindo tecla, > 5 s, é ativada a função burn in por 100 h.
Modo de apresentação
Premindo a tecla, > 5 s, a iluminação apaga-se enquanto for detetado um movimento. Se não for detetado mais nenhum movimento, a iluminação volta para o modo de detecção normal assim que tiver decorrido o tempo de luz ligada (LED acende-se).
Edifício antigo/remodelado Luz externa activada por botão. Sem modo crepuscular, apenas é possível regime diurno.
Ampliação de funções através do RC 8 (variante DIM)
Luminosidade básica
Premindo a respetiva tecla, > 5 s, alteração da luminosidade básica para 60 min.
Valor da luminosidade básica
Premindo as respetivas teclas,
5 s, o valor de luminosidade muda em passos de 10% de cada vez: 1 = 10 %, 2 = 20 %, ... 6 = 60%
Regulação da luz através de botão
Estando o botão ligado ao borne S, a intensidade da iluminação pode ser regulada premindo o botão.
O botão começa por fazer aumentar a intensidade ao valor máximo, para depois voltar para o valor mínimo. Largando o botão, o respetivo valor será mantido, sem mais qualquer regulação, até a iluminação ser desligada.
Depois disso, o detetor encontrar-se-á no modo de deteção anteriormente definido.
O sentido de regulação da intensidade da iluminação (máx./min.) pode ser alterado largando brevemente o botão e voltando a premi-lo.
Comando
O comando (opcional) permite ligar as funções confortavelmente a partir do chão.
Nota: o modo de impulso não po- de ser anulado através do coman- do. Desligar o modo de impulso manualmente.
Comando Presence Control: N.º EAN: 4007841 000387

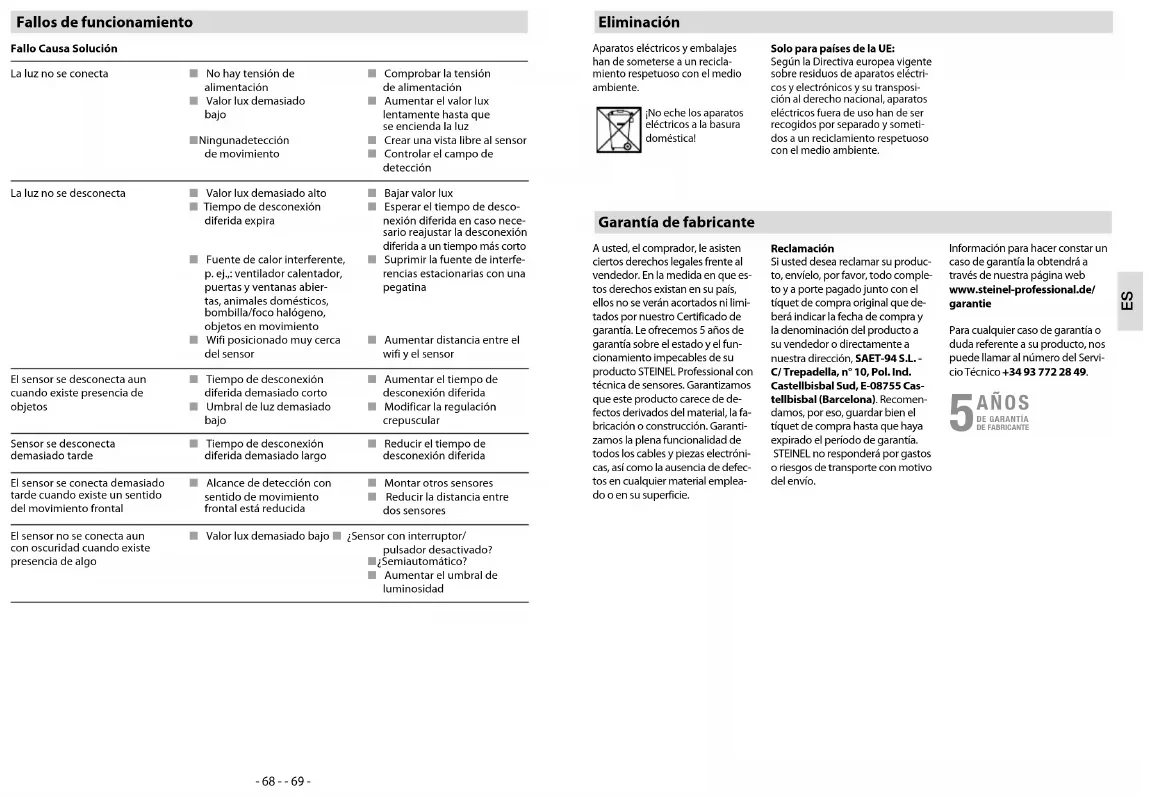

Falhas de funcionamento
Falha Causa Solução
| Lâmpada não acende | ■ Falta tensão de ligação■ Valor lux definido é insuficiente■ Não foi detetado movimento | ■ Verificar a tensão de ligação■ Aumentar o valor lux gradu- almente até a luz se acender■ Estabelecer contacto visual desobstruido■ Verificar a área de deteção |
| Lâmpada não se apaga | ■ Valor lux excessivo■ Tempo pós-evento decorre■ Fontes térmicas interferentes, por ex.: aquecedores, portas ou janelas abertas, animals de estimação, lâmpada incandes- cente/projetor de halogêneo, objetos em movimento■ Dispositivo WiFi está posiclo- nado muito perto do sensor | ■ Definir um valor lux mais baixo■ Esperar até o tempo pós-evento decorrer, se neces- sário, reduzir a definição■ Suprimir fontes interferentes fixas por meio de autocolante■ Aumenta a distância entre o dispositivo WiFi e o sensor |
| Sensor desliga a luz apesar de estar alguém presente | ■ Tempo pós-evento insufi- ciente■ Limiar de luz insuficiente | ■ Aumentar o tempo pós-evento■ Alterar a regulação crepuscular |
| Sensor desliga as luzes demasiado tarde | ■ Tempo pós-evento excessivo | ■ Reduzir o tempo pós-evento |
| Em sentido de aproximação frontal, o sensor liga demasiado tarde | ■ Alcance está reduzido em sen- tido de aproximação frontal | ■ Montar outros sensores■ Reduzir a distância entre dois sensores |
| Sensor não liga apesar de estar escuro e haver presença de alguém | ■ Valor lux escolhido é insuficente | ■ Sensor foi desativado com in- disruptor/botão?■ Semiautomático?■ Aumentar o valor-limite da luminosidade |
Reciclagem
Equipamentos elétricos, acessórios e embalagens devem ser entregues num posto de reciclagem ecológica.
Nunca deite equipamentos elétricos para o lixo doméstico!
Apenas para estados membros da U.E.:
Segundo a diretiva europela relativa aos resíduos de equipamentos elétricos e eletrônicos, e a respetiva transposição para o direito nacional, todos os equipamentos elétricos e eletrônicos em fim de vida útil devem ser recolhidos separadamente e entregues nos pontos de recolha previstos para fins de reutilização ecológica.
Garantia do fabricante
Enquanto comprador, tem direito a uma garantia quer seja legal ou por defeitos de fabrico junto do vendedor. A nossa declaração de garantia não tem qualquer efeito substitutivo nem limitador sobre estes direitos. Nós concedemos-lhe 5 anos de garantia sobre o perfeito estado e o correto funcionamento do seu produto da série STEINEL Professional. Garantimos lhe que o produto não apresenta qualsquer defeitos de material, fabrico e construção. Garantimos as perfeitas condições de funcionamento de todos os componentes eletrónicos e cabos, bem como a ausência de defeitos em todos os materiais utilizados e respetivos acabamentos.
Reclamação
Se pretender fazer uma reclamação, ao abrigo da garantia, envie por favor, o seu produto completo com os respetivos portes pagos e acompanhado pelo original da fatura de compra, que deverá conter obrigatoriamente a data da compra e a designação inequivoca do produto, ao seu revendedor ou diretamente a nós: F.Fonseca, S.A. - Rua João Francisco do Casal 87-89, 3800-266 Aveiro. Por isso, recomendamos que guarde a sua fatura de compra num local seguro até o prazo de garantia expirar. A F.Fonseca, S.A. não assumirá qualquer responsabilidade pelos custos e riscos de transporte na devolução de um produto. Para obter informações sobre como reclamar o seu direito a uma intervenção ao abrigo da garantia, visite o nosso site em www.ffonseca.com
Se necessitar de uma intervenção ao abrigo da garantia ou se tiver qualquer dúvida em relação ao seu produto, contacte-nos através da nossa linha de assistência: +351 234 303 900.
