IR Quattro COM2 - Détecteur de mouvements STEINEL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil IR Quattro COM2 STEINEL au format PDF.
| Type de produit | Détecteur de présence infrarouge |
| Marque | Steinel |
| Modèle | IR Quattro COM2 |
| Dimensions (H x L x P) | 120 x 120 x 76 mm |
| Tension d'alimentation | 230 – 240 V, 50/60 Hz |
| Puissance sortie de commutation 1 | max. 2000 W (ohmique), max. 1000 VA (inductif) |
| Puissance sortie de commutation 2 (présence) | max. 230 W / 230 V, 1 A |
| Zone de détection – Présence | max. 4 x 4 m (16 m²) |
| Zone de détection – Radial | max. 5 x 5 m (25 m²) |
| Zone de détection – Tangentiel | max. 7 x 7 m (49 m²) |
| Réglage de la luminosité | 10 – 1000 lux, mode jour/nuit |
| Temporisation sortie 1 | 30 s – 30 min, mode impulsion, mode IQ |
| Temporisation sortie 2 | 1 min – 2 h |
| Hauteur de montage | 2,5 m – 8 m (IR Quattro) |
| Indice de protection | IP 2D (IP54 avec AP Box) |
| Classe de protection | II |
| Température de fonctionnement | 0 °C à +40 °C |
| Nombre de zones de détection | 1760 zones (IR Quattro) |
| Garantie | 5 ans |
| Emplacement d'installation | Intérieur, montage au plafond |
| Type de commande | Potentiomètres, interrupteurs DIP, télécommande optionnelle |
| Sortie de commande DIM | 1 – 10 V / 50 ballasts max. |
| Mode test | Oui (via DIP 1) |
| Fonctionnement semi-automatique / entièrement automatique | Oui (via DIP 2) |
| Accessoires fournis | Aucun (accessoires optionnels disponibles) |
FOIRE AUX QUESTIONS - IR Quattro COM2 STEINEL
Questions des utilisateurs sur IR Quattro COM2 STEINEL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur de mouvements au format PDF gratuitement ! Retrouvez votre notice IR Quattro COM2 - STEINEL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IR Quattro COM2 de la marque STEINEL.
MODE D'EMPLOI IR Quattro COM2 STEINEL
Nous vous remercions de la confiance que vous avez témoignée à STEINEL en achetant ce détecteur. Vous avez choisi un article de très grande qualité,
fabriqué, testé et conditionné avec le plus grand soin.
Avant de l'installer, veuillez lire attentivement ces instructions de montage. En effet, seules une installation et une mise en
service correctement effectuées garantissent durablement un fonctionnement impeccable et fiable.
Nous souhaitons que votre nouveau détecteur STEINEL vous apporte entière satisfaction.
Consignes de sécurité
Avant toute intervention sur le détecteur, couper l'allimentation électrique!
Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.
L'installation du détecteur implique une Intervention sur le réseau électrique et doit donc être effectuée correctement et conformément à la norme NF C-15100.
Le raccordement B 1, B 2 est un contact de commutation pour circuits basse tension jusqu'à 1 A. Il devra être protégé de manière adéquate.
Au niveau de la sortie de commande DIM 1-10 V, uniquement des ballasts à signal de commande à potentiel divisé peuvent être utilisés.
Montage / Installation ⑬ (v. ill. page 2)
Le détecteur est prévu pour un montage à l'intérieur, en plafond sous crépis. En encastré, avec PRO UP Box et en sailli avec l'AP Box. Les Box ne sont pas compris dans la livralson.
Les modules du détecteur et de charge sont livrés montés et devront être enfichés l'un sur l'autre après montage du module de charge et réglage des
potentiomètres/dips. Ensuite, verrouiller le module du détecteur au moyen du dispositif de verrouillage ⑫, éventuellement à l'aide d'un tournevis.
Accessoires : Boîte pour parois creuses Kaiser, N° EAN : 4007841 000370 Adaptateur de plafond à pinces, N° EAN : 4007841 002855
Adaptateur sur crépi, N° EAN : 4007841 000363 Corbeille de protection, N° EAN : 4007841 003036 Télécommande service, N° EAN : 4007841 000387 Télécommande utilisateur, N° EAN : 4007841 003012
Description de l'appareil
① Module de charge
② Module du détecteur
③ Partie inférieure du détecteur
④ Interrupteur Dip
(1) Mode normal / mode test (2) Fonctionnement semi-/entièrement automatique
(3) Touche/interrupteur (4) Touche ON / ON-OFF
(5) Variante DIM Réglage éclairage permanent ON/OFF
⑤ Réglage de crépuscularité
⑥ Temporisation
Sortie de commutation 1
⑦ Temporisation chauffage, aération, climatisation Sortie de commutation 2
⑧ Temporisation de démarrage chauffage, aération, climatisation
Sortie de commutation 2
⑨ Réglage de la portée
⑩1 Boîte pour parois creuses
Kaiser, en option
⑩ Adaptateur de plafond à pinces, en option
⑪ Adaptateur sur crépi IP 54, en option
⑫ Mécanisme de verrouillage
⑭ Branchements en parallèle
⑮ Temporisation Lumière d'orientation Variante DIM
Fonctionnement / Fonction de base
Les détecteurs de présence infra-rouge de la série Control PRO commandent l'éclairage et les systèmes de chauffage, aération, climatisation (uniquement COM 2) par ex. dans les bureaux, les écoles, les bâtiments privés ou publics, en fonction de la luminosité ambiante et de la pré-
sence de personnes. Le pyrodétecteur, grâce à une lentille hautement développée, permet d'obtenir une zone de détection carrée, adaptée à la pièce, à laquelle même les plus petits mouvements n'échapperont pas. Les réglages des sorties de commutation et le réglage de la por-
tée du détecteur de présence sont effectués au moyen du potentiomètre (Poti) et les interrupteurs Dip ou bien de la télécommande en option. Le détecteur Présence Control se distingue par une consommation extrêmement faible d'électricité propre.
Presence Control PRO
IR Quattro COM 1 / COM 1 AP IR Quattro HD COM 1 / COM 1 AP
Une sortie de commutation en fonction de la valeur de lumino-sité préréglée et de la présence.
Possibilité de réglage
- Valeur de luminosité de consigne - Temporisation,
mode à impulsions, mode IQ
Presence Control PRO
IR Quattro COM 2 IR Quattro HD
Une sortie de commutation comme le COM1. Et une deuxième sortie pour le chauffage / aération / climatisation uniquement dépendant de la présence.
Possibilité de réglage : - Temporisation
- Temporisation de démarrage - Surveillance de la pièce
Presence Control PRO
IR Quattro DIM
IR Quattro HD DIM
Une sortie de commutation en fonction de la valeur de luminosité déterminée et de la pré-
sence.
Possibilité de réglage :
- Valeur de luminosité
- Temporisation, mode IQ
- Lumière d'orientation
- Réglage éclairage permanent

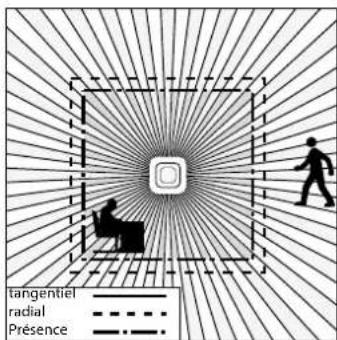

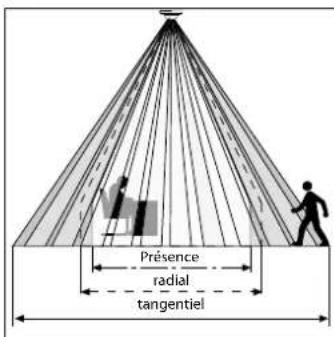

Zone de détection
La détection de présence parfaite dépend essentiellement du nombre, de la qualité et de la disposition des lentilles. L'IR Quattro avec un carré de détection de 49 m², disposé sur 13 niveaux avec 1760 zones de commutation, détecte même les moindres
mouvements. L'IR Quattro HD, avec un carré de détection de 64 m², dispose de 4800 zones de commutation et précise le spectre de puissance. Le réglage de la portée permet de satisfaire à de multiples exigences et de créer des périmètres de détection précis
(ex : Plateau de bureau). Grâce à la zone de détection carrée et à la possibilité de mise en réseau des variantes maître / esclave, une gestion d'éclairage rapide et optimale est réalisable.
Installation électrique / commande automatique
Lors de la sélection du câblage, respecter les directives d'installation de la norme NF-C 15100 (VDE 0100) (cf. consignes de sécurité page 30). Pour le câblage des détecteurs de présence les dispositions suivantes sont valables : Selon VDE 0100 520 (correspondant à NF-15100),
partie 6, une conduite multiple peut être utilisée pour le câblage entre détecteur et ballast, comprenant tant bien des conduites de raccord au secteur que des conduites de commande (par ex. NYM 5 × 1,52). Le diamètre de la conduite secteur ne doit pas dépasser 10 mm. La plage de
serrage de la borne de raccordement au secteur est conçue pour 2 × 2,5 mm² au maximum. Lors de l'installation de la variante sur crépi, il faut monter en amont un disjoncteur de protection de ligne (16 A).
Caractéristiques techniques
| Dimensions (H x L x P) : 120 x 120 x 76 mm | |
| Tension du réseau : 230 - 240 V, 50 Hz/60 Hz | |
| Charge minimale: 3 W | |
| Puissance, sortie de commutation 1 : relais 230 V | |
| (COM 1/COM 2) max. 2000 W charge ohmique (cos φ = 1) | |
| max. 1000 VA (cos φ = 0,5) | |
| Ballast: courant maximum de démarrage max. 800 A/200 μs | |
| (COM 1/COM 1 AP/COM 2/DIM) 30 x (1 x 18 W), 25 x (2 x 18 W) | |
| 25 x (1 x 36 W), 15 x (2 x 36 W) | |
| 20 x (1 x 58 W), 10 x (2 x 58 W) | |
| Prendre en compte les courants individuels de démarragedes ballasts ! | |
| Pour des puissances d'éclairage plus importantes,installer en série un relais ou un contacteur. | |
| Puissance, sortie de commutation 2 : présence(uniquement COM 2) max. 230 W/230 Vmax. 1A, (cos φ = 1) pour chauffage/aération/climatisation | |
| Carrés de détection: IR Quattro IR Quattro HD | |
| Présence: max. 4 x 4 m (16 m2)Radial: max. 5 x 5 m (25 m2)Tangentiel: max. 7 x 7 m (49 m2) | max. 8 x 8 m (64 m2)max. 8 x 8 m (64 m2)max. 20 x 20 m (400 m2) |
| Réglage de la valeur d'éclairage: | 10 - 1000 lux,∞ / lumière diurne /DIM 100 - 1000 lux seuil de réglage |
| Sortie de commutation 1 :Temporisation | 30 s - 30 min., mode à impulsions (env. 2 s),mode IQ (adaptation automatique au profil d'utilisation) |
| Sortie de commutation 2 :Temporisationtemporisation 1 min. - 2 h.Surveillance automatique de la pièce | uniquement COM2 pour chauffage/aération/climatisation0 s - 10 min. temporisation de démarrage |
| DIM :Temporisation | 30 s - 30 min.,mode IQ (adaptation automatique auprofil d'utilisation) |
| Sortie de commande : | 1 - 10 V / 50 ballasts max. (100 mA max.) |
| Hauteur de montage :(montage au plafond) | 2,5 m - 8 m (IR Quattro)2,5 m - 10 m (IR Quattro HD) |
| Emplacement : | à l'intérieur des bâtiments |
| Système de détection :- 13 niveaux de détection,1760 zones de commutation (IR Quattro) | |
| - 13 niveaux de détection, | 4800 zones de commutation (IR Quattro HD) |
| Indice de protection : | IP 2D (IP54 avec AP Box) |
| Classe : | II |
| Intervalle de température : | 0°C à +40°C |
Fonctions – Réglages par interrupteur DIP
COM 1 + COM 2
DIP 1
Mode normal / mode test (NORM / TEST)
Le mode test est prioritaire devant tous les autres réglages du détecteur de présence et sert à contrôler le bon fonctionnement et la zone de détection. Indépendamment de la lumino-
sité, le détecteur de présence allume la lumière dans la pièce en cas de mouvement pour une durée de poursuite d'env. 8 s. (La LED bleue clignote en cas de détection). En mode normal,
toutes les valeurs réglées individuellement sur le potentiomètre sont valables. Également sans raccordement de charge, le détecteur de présence peut être réglé au moyen de la LED bleue.
DIP 2
Semi-automatique (MAN) / entièrement automatique (AUTO)
Semi-automatique : (MAN)
L'éclairage ne s'éteint qu'automatiquement. La lumière est allumée manuellement par
actionnement de touche et reste allumée pour la durée de poursuite réglée sur le potentio-
mètre. (appuyer/commuter 2 × / 4 heures ALLUMÉ).
Entièrement automatique : (AUTO)
En fonction de la luminosité et de la présence, l'éclairage s'allume et s'éteint automatiquement. Il peut être actionné manuellement à tout moment. Pour cela, le système automatique d'allumage est interrompu
momentanément. Indépendamment des valeurs programmées, la lumière reste, en cas d'actionnement manuel de la touche, allumée pendant 4 heures (appuyer 2 x) ou éteinte (appuyer 1 x).
En cas d'actionnement de touche avant écoulement des 4 heures, le Presence Control IR Quattro passe à nouveau au fonctionnement normal par détecteur.
DIP 3
Touche/interrupteur
Avise le détecteur comment éva- luer le signal entrant. Des touches/ interrupteurs externes peuvent être attribués afin d'utiliser le détecteur en mode semi-au- matique pouvant être actionné manuellement à tout moment.
Au choix, fonctionnement avec touche ou interrupteur Sur une sortie de commutation, plusieurs touches sont possibles Utiliser le bouton-poussoir lumineux uniquement avec raccordement neutre
■ Longueur de conduite entre détecteur et interrupteur < 50 m
DIP 4
Touche ON/ON-OFF
En position ON-OFF, l'éclairage peut être allumé ou éteint manuellement à tout moment (exception mode à impulsions :
pas d'extinction automatique). En position ON, une extinction manuelle n'est plus possible. À chaque actionnement de
touche, la temporisation démarre à nouveau.
DIM
DIP 5
Éclairage permanent ON/OFF
Assure un niveau de luminosité constant. Le détecteur mesure la lumière diurne actuelle et y ajoute l'intensité lumineuse artificielle nécessaire afin d'atteindre
le degré de luminosité souhaité. La lumière artificielle ajoutée est adaptée dès que le niveau de lumière diurne change. La commutation de la lumière artificielle
se fait en fonction du degré de luminosité diurne et de la présence de personnes.
Fonctions – Réglages par potentiomètres
COM 1 + COM 2
Potentiomètre ⑤
Réglage de crépuscularité
La luminosité de déclenchement souhaitée peut être réglée en continu d'env. 10 – 1000 lux.
Bouton de réglage en butée à droite : MAX fonctionnement diurne Bouton de réglage butée à gauche : MIN fonctionnement nocturne
Selon le lieu d'installation, une correction du réglage à raison de 1 à 2 traits sur l'échelle graduée peut s'avérer nécessaire.
Exemples d'utilisation Valeurs de luminosité de consigne
| Fonctionnement nocturne min | |
| Couloirs, entrées 1 | |
| Escaliers, escaliers roulants, bandes roulantes 2 | |
| Salles d'eau, toilettes, salles de connections, cantines | 3 |
| Zones de vente, jardins d'enfants, pièces de maternelle, gymnases | 4 |
| Zones de travail : salles de bureaux, de conférence et d'entretien, salles pour travaux de montage de précision, cuisines | 5 |
| Zones de travail exigeant une bonne visibilité : laboratoires, postes de travail pour dessins techniques ou travaux de précision | >=6 |
| Fonctionnement diurne max. |
Note : Selon le lieu d'Installation, une correction du réglage à raison de 1 à 2 traits sur l'échelle graduée peut s'avérer nécessaire. La luminosité est mesurée par le détecteur.
Potentiomètre ⑥
Temporisation
Temporisation sortie de commutation 1 Valeur de réglage 30 s – 30 mln.
La temporisation souhaitée peut être réglée en continu d'env. 30 s min. à 30 min. max.
Après 3 min. la lumière propre est mesurée. Si le seuil est dépassé, le détecteur ételnt la lumière après écoulement de la durée de poursuite.
Mode à impulsions (hormis DIM) ∩
Si vous réglez l'appareil sur ∥ (butée à gauche), il est en mode à impulsions, c'est-à-dire que la sortie sera mise sous tension
pendant 2 s environ (p. ex. pour une minuterie de cage d'escalier). Ensuite, le détecteur ne réagit pas aux mouvements pendant 8 s
environ. En raison de l'éblouissement par lumière étrangère, uniquement un fonctionnement diurne est possible.
Mode IQ
En butée à droite : La temporisation s'adapte de manière dynamique, par autoapprentissage, au comportement de l'utilisateur.
Le cycle temporaire optimum est établi par un algorithme d'apprentissage.
La durée minimum est de 5 min., maximum de 20 min.
COM 2
Potentiomètre ⑦
Temporisation sortie de commutation 2 chauffage, aération, climatisation
• Valeur de réglage 1 min. - 2 h.
- En butée à droite : max.
- En butée à gauche : min
Potentiomètre ⑧
Temporisation de démarrage sortie de commutation 2 chauffage, aération, climatisation
• Valeur de réglage 0 s - 10 min.
- En butée à droite :
Surveillance de la pièce
- En butée à gauche :
0 s (ARRET)
Lorsque la fonction « Surveillance » est sélectionnée, la sensibilité de la sortie de commutation « Présence » est réduite. Le contact est effectué uniquement en cas de mouvement sensible et signalise de façon très sûre la présence de personnes.
La temporisation reste active. La temporisation de démarrage est inactive,
Potentiomètre 15
Luminosité de base (variante DIM)
Lorsque la valeur mesurée est inférieure à la valeur de luminosité pré-réglée, cette fonction permet de choisir une luminosité de base pour la durée de poursuite. La luminosité de base a une intensité maximum de 10 % de l'intensité lumineuse. En cas de présence, le détecteur passe soit à une intensi-
té lumineuse de 100 % (éclairage permanent en position ARRÊT) ou à la valeur de luminosité pré-réglée (éclairage permanent en position MARCHE). Dès qu'aucun mouvement n'est plus détecté, l'appareil réduit l'intensité lumineuse à nouveau jusqu'à la valeur de luminosité de base. Celle-ci est éteinte lorsque la durée de poursuite est écoulée (1 à 30 minutes) ou lorsque la lumière diurne dépasse la valeur de luminosité pré-réglée. En position MARCHE, le détecteur commute la luminosité de base directement lorsque la valeur mesurée est inférieure à la valeur de luminosité.
Réglage de la portée
Adaptation de la portée aux exigences individuelles.
Cf. tableau Caractéristiques techniques Réglage exigences individuelles pages 4 – 5.
Branchements en parallèle
Si plusieurs détecteurs sont utilisés, ils doivent être raccordés à la même phase !
⑭4.1 Pilote / pilote
En branchement en parallèle, plusieurs pilotes peuvent être utilisés. Chaque pilote commande alors son propre groupe d'éclairage en fonction de la mesure de luminosi-
té qu'il aura effectué. Les tempori- sations et valeurs lumineuses de commutation sont réglées indivi- duellement pour chaque pilote. La charge de commutation est répar-
tie sur les différents pilotes. La présence est toujours détectée par tous les détecteurs en commun. La sortie de présence peut être prélevée d'un pilote quelconque.
⑭42 Pilote / esclave
Le fonctionnement pilote / esclave permet de surveiller des pièces de grande surface (charge branchée = pilote, pas de charge = esclave).
Seul le pilote évalue la luminosité de la pièce. Les esclaves transmettent la détection de mouvement au pilote. La commutation
de l'éclairage ou de l'installation CAC se fait uniquement par le biais du pilote.
14aux détecteurs sur minuterie
installation ancienne / installation modifiée
Lumière étrangère actionnée par touche. Pas de mode de crépuscularité, uniquement fonctionnement diurne possible.
14 Detecteur faisant fonction de minuterie
Detecteur DIM
Fonctions supplémentaires de la RC 5
Fonction déverminage
En appuyant sur le bouton, > 5 s, la fonction déverminage est activée pendant 100 h.
Fonctions supplémentaires de la RC 8 (version DIM)
Balisage
En appuyant sur le bouton correspondant, > 5 s, le balisage passe à 60 min.
Mode présentation
En appuyant sur le bouton, > 5 s, la lumière est ÉTEINTE tant qu'un mouvement est détecté. Si plus aucun mouvement n'est détecté, la temporisation s'écoule et le détecteur repasse au mode de fonctionnement de détection (LED ALLUMÉE).
1 - 6
Valeur du balisage En appuyant sur les boutons correspondants, > 5 s, la valeur de balisage passe par incréments de 10 % à : 1 = 10 %, 2 = 20 %, ... 6 = 60 %
Variation de l'intensité lumineuse en appuyant sur le bouton
À condition que le bouton soit raccordé à la borne 5, il est possible de varier l'intensité lumineuse en appuyant sur le bouton. Le bouton permet de déclencher tout d'abord la valeur maximale pour revenir ensuite à la valeur minimale. Il suffit de relâcher le bouton pour que la valeur respective soit conservée jusqu'à l'extinction sans réglage supplémentaire. Le détecteur est, ensuite, dans le mode de détection préalablement réglé. Il est possible de modifier le sens de la variation (max./min.) en relâchant brièvement le bouton puis en réappuyant sur celui-ci.
Télécommande
La télécommande (en option) permet de commander les fonctions confortablement à partir du sol.
Note : Le mode à impulsions ne peut être commandé par télécommande. Éteindre le mode à impulsions manuellement.
Télécommande Presence Control : N° EAN : 4007841 000387

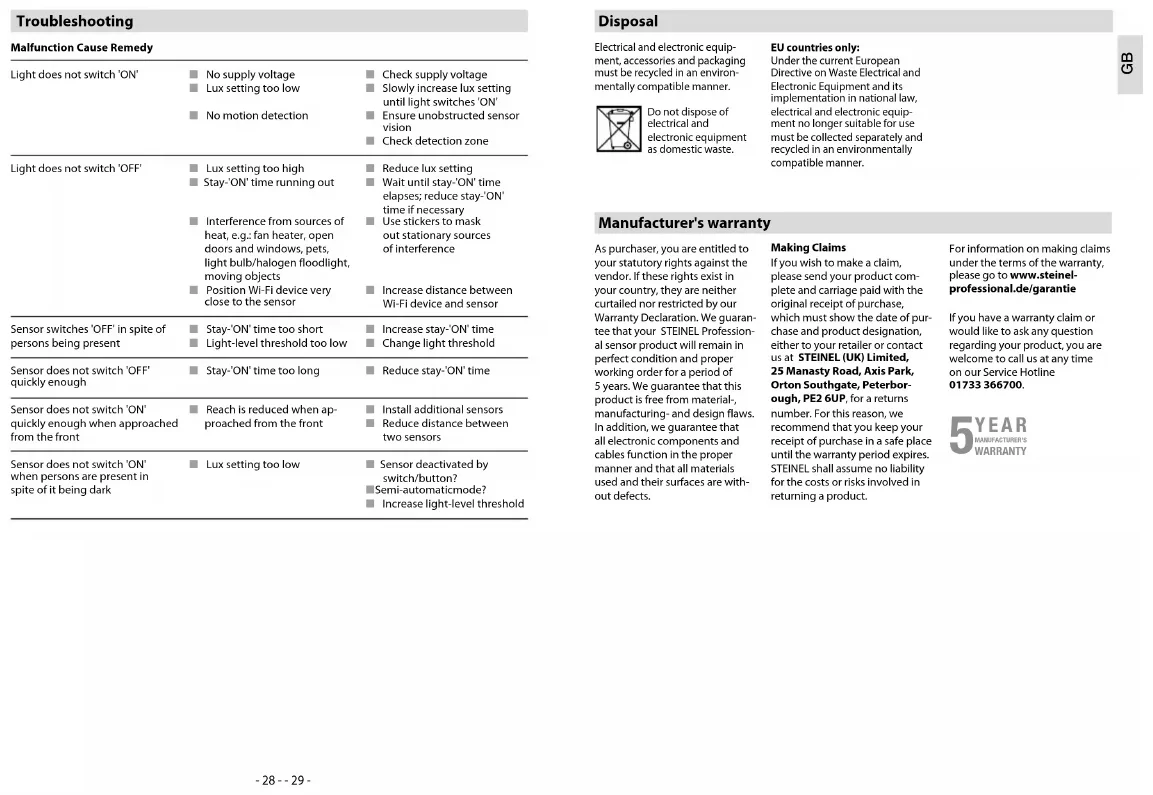

Dysfonctionnements
Problème Cause Remède
| La lumière ne s'allume pas | Pas de tension de raccordValeur en lux sélectionnée trop faiblePas de détection de mouvement | Vérifier la tension de raccordAugmenter la valeur en lux lentement jusqu'à ce que la lumière s'allumeAssurer une vue libre sur le détecteurVérifier la zone de détection |
| La lumière ne s'éteint pas | Valeur en lux trop élevéeLa temporisation touche à sa finSources de chaleur perturbantes par ex. : radiateur soufflant, portes et fenêtres ouvertes, animaux domestiques, ampoule / projecteur halogène, objets mouvantsL'appareil wifi est situé très près du détecteur | Réduire la valeur en luxAttendre l'écoulement de la temporisation, la réduire le cas échéantMasquer les sources de brouillage avec des autocollantsAugmenter la distance entre l'appareil wifi et le détecteur |
| Le détecteur s'éteint malgré une présence | Temporisation trop courteSeuil de luminosité trop faible | Augmenter la temporisationModifier le réglage de crépuscularité |
| Le détecteur s'éteint trop tard | Temporisation trop longue | Réduire la temporisation |
| Le détecteur s'allume trop tard en cas de sens de passage frontal | En cas de sens de passage frontal, la portée est réduite | Monter des détecteurs supplémentairesRéduire l'écart entre deux détecteurs |
| Le détecteur ne s'allume pas malgré abscurité et présence | Valeur en lux sélectionnée trop faible | Détecteur désactivé avec interrupteur / touche ?Mode semi-automatique ?Augmenter le seuil de clarté |
Recyclage
Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.
Ne jetez pas les appareils électriques avec les ordures ménagères !
Uniquement pour les pays de l'UE :
conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.
Garantie du fabricant
En tant qu'acheteur, vous disposez des droits prescrits par la loi à l'encontre du vendeur. Notre déclaration de garantie ne raccourcit ni ne limite ces droits dans la mesure où ils existent dans votre pays. Nous vous accordons une garantie de 5 ans sur le parfait état et le bon fonctionnement de votre produit à détection STEINEL. Professional. Nous garantissons que ce produit ne présente pas de défauts matériels, de fabrication ni de construction. Nous garantissons le bon état de fonctionnement de tous les composants électroniques et des câbles ainsi que l'absence de vices pour tous les matériaux utilisés et leurs surfaces.
Réclamation
Si vous avez une réclamation à faire au sujet de votre produit, veuillez contacter votre reven- deur en lui fournissant la preuve d'achat originale qui doit com- porter la date de l'achat et la dési- gnation du produit.
Veuillez consulter notre site Internet www.steinel-professional.de/garantie pour de plus amples informations sur la manière de faire valoir un droit à une prestation de garantie.
Si vous avez besoin d'avoir recours au service de garantie ou si vous avez une question au sujet de votre produit, vous pouvez nous appeler à tout moment au n° d'assistance téléphonique pour la clientèle 03 20 30 34 00.
n° EAN: 4007841 000387
