BRUKSANVISNING IR Quattro COM2 STEINEL

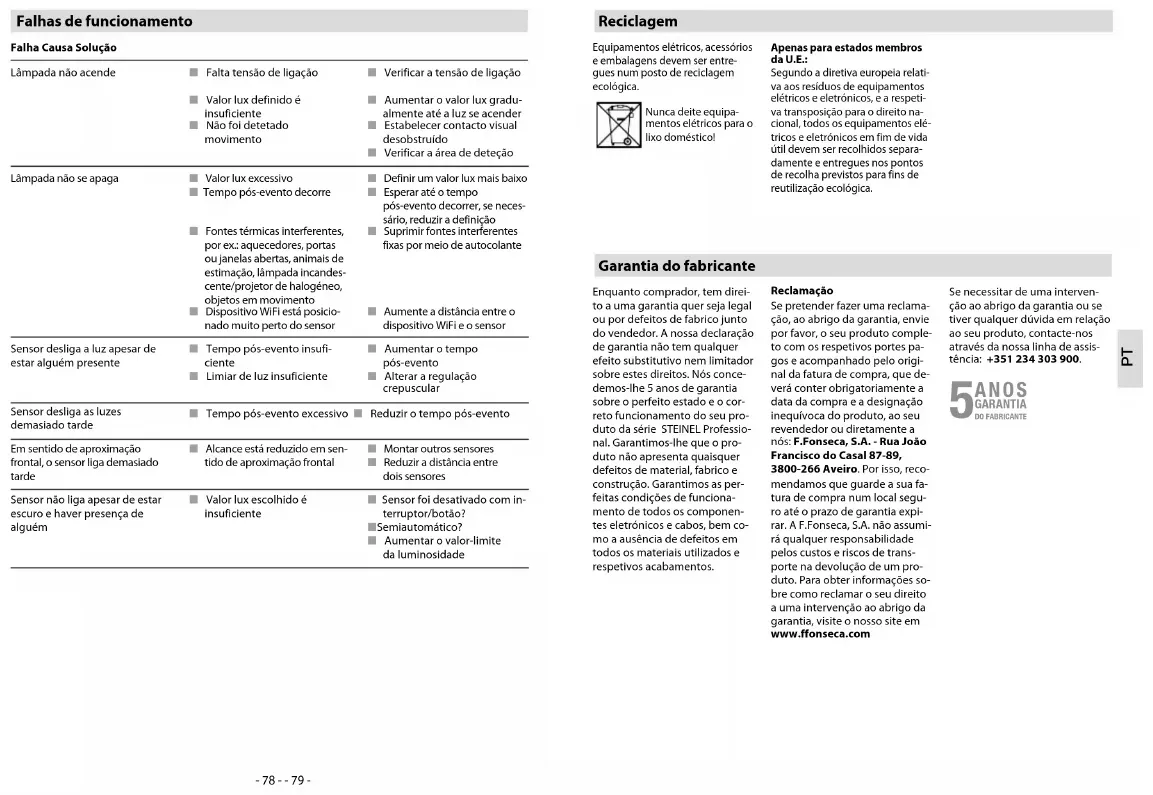

DO FABRICANTEGARANTIA ANOS DO FABRICANTE GARANTIA ANOS DO FABRICANTE Reciclagem Equipamentos elétricos, acessórios e embalagens devem ser entre-gues num posto de reciclagem ecológica. Nunca deite equipa-mentos elétricos para o lixo doméstico!Apenas para estados membros da U.E.:Segundo a diretiva europeia relati-va aos resíduos de equipamentos elétricos e eletrónicos, e a respeti-va transposição para o direito na-cional, todos os equipamentos elé-tricos e eletrónicos em fim de vida útil devem ser recolhidos separa-damente e entregues nos pontos de recolha previstos para fins de reutilização ecológica.- 80 - - 81 - L Innan installation och monta- ge påbörjas måste spänning- en kopplas bort. L Inkoppling måste utföras i spänningsfritt tillstånd. Bryt strömmen och kontrollera med spänningsprovare att al- la parter är spänningslösa. L Eftersom sensorn installeras till nätspänningen måste ar- betet utföras på ett fackman- namässigt sätt och enligt gäl- lande installationsföreskrifter. L Utgång B1 och B2 är ett relä för låg belastning (max. 1A). L På styringång DIM 1-10 V an- sluts armaturer med HF-don som har en analog 1-10V styrsignal för ljusreglering. Produktbeskrivning a Montage-enhet b Sensormodul c Undersida sensor d DIP-switchar (1) Normal / testläge (2) Semi- / helautomatiskt läge (3) tryckknapp / strömbrytare (4) På / På-Av (5) Konstantljus på / konstantljus av e Skymningsinställning f Efterlystid kanal 1 g Eftergångtid kanal 2 h Tillslagsfördröjning kanal 2 i Räckvidd – inställning

Infällnadsdosa för undertak, tillbehör k Förhöjningsram IP 54, tillbehör l Låsmekanism m Montage/Installation n Parallellkoppling o Efterlystid för grundljus (endast version DIM) Montage/Installation m (se sidan 2) Sensorn är avsedd för montage infälld i dosa. Dosa för infällnad i tak eller förhöjningsram för utan- påliggande montage ingår ej. Sensormodulen frigöres med två låsmekanismer l på sidan av sensormodulen. Vi rekommende- rar att man använder en spår- skruvmejsel för att frigöra låsme- kanismen. Modell IR HD (High Definition) är lämplig att använda i större loka- ler som klassrum, gymnastiksalar, konferensrum. För kontor och mindre konferensrum (<16m²) re- kommenderas Control Pro IR. Serie Pro Control kan användas för kontroll/styrning av: Närvarvo-rörelse Ljusreglering-konstantljus Styrning av värme-ventilation-kyla SE Montageanvisning Bäste kund! Vi tackar för det förtroende du har visat oss genom köpet av din IR-sensor från STEINEL. Du har bestämt dig för en förstklassig kvalitetsprodukt, som har tillver- kats, provats och förpackats med största omsorg. Vi ber dig att noga läsa igenom denna montageanvisning innan du installerar sensorn. Korrekt in- stallation och idrifttagning är en förutsättning för långvarig, till- förlitlig och störningsfri drift. Vi hoppas att du får stor nytta av din nya IR-sensor från STEINEL. Säkerhetsanvisningar Funktionsbeskrivning Serie Control Pro med IR- sensor styr belysning men även värme, ventilation och air-condition. Modell med IR-sensor har ett kvadratiskt bevakningsområde. Modell IR HD (High Definition) är lämplig att använda i större loka- ler som klassrum, gymnastik- salar, konferensrum. För kontor och mindre konferensrum (<16m²) rekommenderas modell IR . Inställning av sensorns funktioner görs på sensorn eller med hjälp av fjärrkontroll RC3 (tillbehör). Control Pro IR Quattro COM 1 / COM 1 AP IR Quattro HD COM 1 / COM 1 AP Kanal 1 aktiveras av närvaro (omgivande ljus måste vara lägre än inställt skymningsvärde) Inställningar: - Skymningsvärde - Efterlystid, impulsläge eller IQ- mode (automatisk anpassning till rumsanvändningen) Control Pro IR Quattro COM 2 IR Quattro HD Kanal 2 lika funktionen för COM1. Ytterligare en kanal för styrning av ventilation/värme/kyla. Inställningar: - Eftergångtid - Tillslagsfördröjning - Rumslogik Control Pro IR Quattro DIM IR Quattro HD DIM Kanal som aktiveras av närvaro. Inställningar: - Skymningsvärde - Efterlystid eller IQ-mode (automatisk anpassning till rumsanvändningen) - Grundljus - Konstantljus Detekteringsområde Control Pro IR finns i två olika utföranden där modell HD (High Definition) lämpar sig för närva- rodetektering av större lokaler. Sensorns bevakningsområde kan enkelt reduceras in med en potentiometer. Control Pro har ett kvadratiskt bevakningsområde vilket gör det enkelt att säker- ställa att hela rummet närvaro- detekteras. Det kvadratiska be- vakningsområdet gör det även enkelt att planera sensorns pla- cering. Modell Control Pro IR har 1760 bevakningszoner och läm- par sig för närvarodetektering av ytor upp till 16m². Modell Control Pro IR HD (High Defini- tion) har hela 4800 bevaknings- zoner och detekterar närvaro på en yta av 8 × 8 meter dvs 64 m². Närvaro radial tangential tangential radial Närvaro SE- 82 - - 83 - Installation Dimensionering av anslutnings- kablar skall göras enl. gällande installationsföreskrifter (se även avsnitt 6). Plinten är avsedd för 2 × 2,5 mm² kabel. Vänligen note- ra att en eventuell tryckknapp el- ler strömställare för manuell tändning och släckning ska styra N och anslutas till plint S. Tekniska data Mått (H × B × D) 120 × 120 × 76 mm Spänning 230 – 240 V, 50 Hz / 60 Hz Lägsta belastning: 3 W Maximal belastning kanal 1 Relä 230V (COM 1/COM 2) max. 2000 W glödljus och halogen (cos φ = 1) max. 1000 VA (cos φ = 0,5) HF-don max 12st HF-don, drosslar, lågenergilampor. (COM 1/COM 1 AP/COM 2/DIM) Obs att mellanrelä eller kontaktor är lämpligt vid hög belastning/startström. Maximal belastning kanal 2 Närvaro (gäller COM2) max. 230 W/230 V, potentialfri kontakt max. 1A, (cos φ = 1) avsett för värme/ventilation/ luftkonditionering Bevakningsområde IR Quattro IR Quattro HD Närvaro: max. 4 × 4 m (16 m

Skymningsnivå 10 – 1000 Lux, ∞ / Dagsljus = (skymningsrelä frånkopplat) DIM 100 – 1000 Lux, grundljus Efterlystid kanal 1 30 sek. – 30 min. Tidsinställning IQ-mode (automatisk anpassning till rumsanvändningen) Eftergångstid kanal 2 COM2 endast för värme/ventilation/AC Tidsinställning 0 sek. – 10 min. tillslagsfördröjning 1 min. – 2 tim. eftergångstid Automatisk rumsbevakning DIM: Tidsinställning 10% av full ljusstyrka, ställbart 0 sek – 30 min eller permanent. Styrsignal 1 – 10 V / max. 50 HF-don, max. 100 mA Montagehöjd: 2,5 m – 8 m (IR Quattro) 2,5 m – 10 m (IR Quattro HD) Användning: inomhus Sensorteknik 13 bevakningsnivåer, 1760 bevakningszoner (IR Quattro) 13 bevakningsnivåer, 4800 bevakningszoner (IR Quattro HD) Skyddsklass IP 20 Isolationsklass II Omgivningstemperatur 0 °C till +40 °C PSN LL' LNPLNPSN LL' LNLN1-10V1-10V+–max. 100 mA COM1 DIM PSN LL'

PSNLL' PN COM 1 AP SE- 84 - - 85 - DIP-4 Med DIP-switchen i läget På-Av kan ljuset tändas och släckas ma- nuellt (undantag impuls-läge då manuell Av inte är möjlig). Med DIP-switchen ställd i läge På kan ljuset inte släckas manuellt. Efter- lystiden nollställs varje gång tryckknappen trycks in. Ljuset släcks när ingen närvaro längre detekteras av sensor och den inställda efterlystiden har löpt ut. På / På-Av med tryckknapp DIP 1 Funktionsprogram DIP-switchar Testläget är bestämmande, d.v.s. det styr före och över alla andra inställningar som är gjorda och används för att testa funktionen och ställa in räckvidden på närva- rovakten. Oavsett omgivningens ljusnivå tänder sensorn ljuset ca. 8 sekunder vid detektering. (En blå LED blinkar när rörelse är detekterad) I testläge inaktiveras inställningarna som är gjorda med potentiometrarna. Närvarovakten kan också testas och driftsättas utan att någon last måste vara ansluten Normal- / Testläge DIP 2 Ljuset tänds automatiskt när man kommer in i rummet och är tänt så länge man är kvar. Ljuset kan också tändas och släckas manuellt via strömställare. Två tryck på tryckknappen/ström- ställaren ger 4 timmars fast ljus. Ett tryck på tryckknappen/ strömställaren avbryter sekven- sen med fyra timmar fast ljus. Sensorn återgår då till sensor- styrt läge. Ett tryck på tryckknap- pen/strömställaren när belys- ningen är tänd i normalläge släcker belysningen. Semi-automatiskt (MAN) / Hel-automatiskt läge (AUTO) Hel-automatiskt läge (AUTO) Semi-automatiskt (MAN) Ljuset måste tändas via tryck- knapp/strömställare. Ljuset kan släckas med samma tryckknapp/ strömställare alternativt så kom- mer ljuset att släckas automa- tiskt när inställd efterlystid har löpt ut (under förutsättning att sensorn inte detekterar någon rörelse under den inställda efter- lystiden). Två tryck på strömstäl- laren ger fast ljus i fyra timmar. DIP-3 Styr hur sensorn skall tolka in- kommande signal. Anslutna tryckknappar/brytare på styrtrå- den ger möjlighet att styra sens- orn som en semi-automatisk en- het som kan styras manuellt. n Styrning antingen via tryck- knapp (återfjädrande ström- ställare) eller 1-polig brytare n Möjligt att ha flera tryckknap- par till samma sensor n Vid användande av tryckknapp med kontrollampa ska denna vara kopplad med separat lampkrets n Max kabellängd 50 meter mel- lan sensor och strömbrytare Tryckknapp (återfjädrande strömställare) / strömställare COM 1 + COM 2 Funktioner - inställning via potentiometer Användningsexempel Skymningsinställning Tändning när det mörkt minsta värde (ca 10 lux) Korridor, foajé 1 Trappa, rulltrappa 2 Toalett, omklädningsrum, fikarum 3 Butiker, verkstad, sporthall 4 Kontor, konferensrum, klassrum 5 Synkrävande miljöer, laboratorium, undersökningsrum >=6 Dagsljus (aktiv oavsett ljusförhållande) max (skymningsrelä frånkopplat) Efterlystid för utgång 1 och 2. Inställning 30 sek. – 30 min. Efterlystiden är inställbar från 30 sekunder – 30 minuter. Om inställt skymningsvärdet över- skrids, kommer sensorn att släcka belysningen först efter att inställd efterlystid har löpt ut Efterlystid Potentiometer i läge (max mot- sols) är sensorn i impulsläge d.v.s. utgången är sluten i ungefär 2 sek. (t.ex. för trappautomatik) Efter denna tid är sensorn inaktiverad i ca. 8 sek. Vid pulsfunktion måste skymningsreläet vara inställt på dagsljusdrift dvs skymningsreläet är frånkopplat. Annars kommer an- slutna armaturer störa ut sensors skymningsrelä vid tändning. Potentiometern är vriden till maxläge medsols, mot symbol IQ. Efterlystiden är dynamisk och va- rieras i förhållande till användning av lokalen. Sensor läser av aktivite- ten i lokalen och ställer automa- tiskt in en lämplig efterlystid. Kor- taste tid 5 min. vid lågfrekventa närvaroperioder och längsta tid 20 min vid högfrekvent närvaro. Med IQ-funktionen får man en mycket hög energibesparing. Pulsfunktion (ej DIM) IQ-funktion Skymningsnivå kan ställas in från 10 till 1000 lux. Potentiometern är vriden till medsols ändläge gör att sensorn är aktiv i dagsljus. Poten- tiometern vriden till motsols änd- läge gör att sensorn aktiveras vid ca.10 lux. Skymningsinställning Potentiometer e Potentiometer f COM 1 + COM 2 DIP-5 Funktion för konstant ljusnivå. Sensorn mäter omgivningens ljusnivå och dimrar anslutna ar- maturer så att inställd ljusnivå uppnås. Vid ändringar i dagsljus (exempelvis mer solljus) anpas- sar sensorn dimringsnivån på an- slutna armaturer så att inställd ljusnivå bibehålls i rummet. Sensorn tänder också belysning- en vid närvaro och släcker när ingen närvaro längre detekteras. Konstantljus På / Av Notera: Ovanstående förslag är ungefärliga värden. Justering kan krävas. DIM SE- 86 - - 87 -

• Inställning 1 min. - 2 tim.

• Potentiometer medsols ändläge: 2 timmar eftergångstid

• Potentiometer motsols ändläge: 1 minut eftergångstid

• Tillslagsfördröjning 0 sek. – 10 min.

• Potentiometern vriden till maxläge medsols: Rumsövervakning

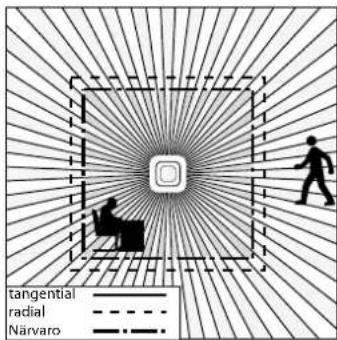

• Potentiometern vriden till maxläge motsols: Ingen tillslagsfördröjning ("OFF") I läge "Rumsövervakning" minskas känsligheten för närvarodetekte- ringen. Utgången aktiveras endast efter detektering av närvaro under en längre tid. Detta för att säker- ställa att tillslag inte sker i onödan. Eftergångstiden förblir aktiv och li- ka med inställt värde. (Tillslagsför- dröjning är inaktiverad). Tillslagsfördröjning för kanal 2 (värme, ventilation, kyla) Inställning av bevakningsområde Anpassning av bevakningsområde. Se även tabell på sidan 4-5 COM 2 Potentiometer g Potentiometer h Potentiometer i Fjärrkontroll Genom att använda fjärrkontrollen RC 3(tillbehör) kan man många in- ställningar bekvämt göras. Obs. Impulsfunktion kan ej ändras via fjärrkontroll. Detta måste göras manuellt. Fjärrkontroll: E13 120 30 Grundljuset är 10% av full ljus- styrka.Grundljuset är inaktivt när omgivningsljuset ligger över in- ställd skymningsnivå. Vid närvaro dimrar sensorn upp ljuset till 100% (DIP-switch 5 för konstantljus mås- te vara i läge OFF). Har man valt konstantljus ON dvs DIP-switch 5 i läge ON kommer sensorn anpassa dimmringsnivån till vald ljusnivå (potentiometer 5). Efterlystid grundljusnivå (potentiometer 7) är den tid som grundljuset ska lysa innan belysningen släcks. Denna tid börjar efter ordinarie efterlystid (potentiometer 6). Grundljuset släcks när efterlystiden (1min. – 30 min.) har löpt ut eller om infallande dagsljus är star- kare än inställd skymningsnivån (potentiometer 5). Vid läge "ON" är grundljuset tänt hela tiden under förutsättning att infallande dagsljus inte överskrider inställt skymningsvärde. För lokaler utan infallande dagsljus, t.ex korridor, kulvert, och där man önskar kon- stant grundljus, rekommenderar vi att skymningsnivå (potentiometer

5) ställs i läge sol dvs medsols änd-

läge och efterlystid grundljusnivå (potentiometer 7) ställs i läge ON. Efterlystid (potentiometer 6) ställs i önskat läge t.ex. 1 minut. Grundljus (dimrings alternativ) Potentiometer o Eftergångstid för kanal 2 (värme, ventilation, kyla)

Master/slave-koppling är lämplig att använda i större rum. Belys- ningen kopplas till mastern, medan slave-sensorn bara an- vänds för detektering. Mastern avläser skymningsnivån i rummet. Mastern aktiverar belysning och ev. ansluten ventilation (com2) Master/Slave Om två eller fler Control Pro paral- lell-kopplas kan alla enheter fung- era som master. Inställning av skymningsnivå (luxtal) och efter- lystid görs på varje master. Anslut- na armaturer belastar alla de paral- lell-kopplade mastrarna. Tändtråd L´kan hämtas från valfri master. Master/Master Parallellkoppling exempel Två sensorer kopplade till en trappautomat. Styrning från s eparat tryckknapp / strömstäl- lare. Tänder ljuset oavsett skym- ningsvärde även vid dagsljus. Sensor kopplad som trappautomat.

Obs - vid parallellkoppling av flera sensorer måste dessa kopplas till samma fas. Sensor för dim. 1 – 10V.

Funktionskomplettering via RC 5 Inbränningsfunktion Med ett knapptryck, > 5 s, aktiveras inbränningsfunktionen under 100 h. Presentationsläge Med ett knapptryck, > 5 s, är ljuset SLÄCKT, så länge rörelse detekteras. När ingen rörelse längre registreras, kopplar lampan om till sensordrift (LED TILL) efter att efterlystiden har löpt ut. Funktionskomplettering via RC 8 (DIM-variant) Grundljusnivå Med respektive knapptryck, > 5 s, ändras grundljusnivån till 60 min.

Värdet på grundljusnivån Genom att trycka på respektive knappar, > 5 s, ändras värdet på grundljusnivån i steg om 10 % till: 1 = 10 %, 2 = 20 %, ... 6 = 60% Dimning via knapp När knappen är ansluten till S-kläm- man kan belysningen dimras ge- nom att trycka på knappen. Knap- pen går först på maximivärde och återgår sedan till minimivärde. Släpps knappen hålls respektive vär- de utan någon ytterligare reglering tills belysningen släcks. I anslutningen befinner sig detek- torn i sensordrift som ställts in tidi- gare. Dimringens riktning (max./min.) kan ändras genom att knappen släpps helt kort och sedan trycks igen.- 88 - - 89 - Tillverkargaranti Som köpare har du rätt till gäl-lande garantirättigheter enligt konsumentlagen alt. ALEM 09. Dessa rättigheter varken förkor-tas eller begränsas genom vår garantiförklaring. Utöver den rättsliga garanti-fristen, ger vi 5 års garanti på att din STEINEL-Professional-Sensor-produkt är i oklanderligt skick och fungerar korrekt. Vi garanterar, att denna produkt är helt utan material-, produktions- eller konstruktions-fel. Vi garanterar, att alla elektro-niska element och kablar är fullt funktionsdugliga samt att allt an-vänt råmaterial jämte dess ytor, är helt utan brister. ReklamationOm du vill reklamera din pro-dukt, så kontakter du inköpsstäl-let dvs din återförsäljare. Om återförsäljaren av olika anled-ningar ej kan kontaktas kan du vända dig direkt till Steinels ge-neralagent i Sverige; Karl H Ström AB, Verktygsvägen 4, 553 02 Jönköping, 036 - 550 33 00. Vi rekommenderar att du sparar kvittot väl tills garantitiden har gått ut. För transportkostna-der och -risker vid retursändning-ar lämnar STEINEL ingen garanti.Ytterligare uppgifter om produk-ter samt kontakt hittar du på vår hemsida. www.khs.se Om du har frågor beträffande produkten eller frågor om garan-tins omfattning, kan du alltid nå oss på 036 - 550 33 00. Driftstörningar Störning Orsak ÅtgärdLjuset tänds inteL Ingen spänning anslutenL Skymningsvärdet för lågt ställtL Ingen rörelse i sensorns bevakningsområdeL Kontrollera anslutningarL Öka långsamt skymnings-värdet tills ljuset tändsL Kontrollera så att sensorn kan känna av önskat bevaknings-områdeL Kontrollera bevaknings- områdetLjuset släcks inteL Skymningsvärdet för högtL Efterlystiden har inte löpt utL Påverkan från värmekällor t.ex. värmefläkt, öppna dörrar/fönster, djur, varma ljuskällorL WLAN apparaten befinner sig mycket nära sensornL Sänk skymningsnivånL Vänta till efterlystiden har löpt ut, reducera efterlysti-den om det behövsL Använd avskärmningar för att ta bort objekt som påverkar sensornL Förstora avståndet mellan WLAN apparat och sensorSensorn släcker av ljuset trots rörelse i bevakningsområdetL Efterlystiden för kort inställdL Skymningsnivån för lågt inställdL Öka efterlystidenL Ändra skymningsnivånSensorn släcker inte ljuset tillräckligt snabbt L Efterlystiden för lång L Minska efterlystiden Belysningen tänds inte snabbt nog när man går rakt mot sensornL Räckvidden är reducerad vid rörelse rakt emot sensornL Anslut ytterligare sensorerL Minska avståndet mellan två sensorerSensorn tänder inte ljuset trots rörelse och lågt med omgivande ljus L För lågt skymningsvärde inställtL Sensorn inställd för semi- automatisk driftL Öka skymningsvärdetL Frånvarofunktion (semi- automatisk) aktiverad
