IR Quattro COM2 - 运动探测器 STEINEL - 免费用户手册

产品类型	红外存在探测器
品牌	Steinel
型号	IR Quattro COM2
尺寸（高 x 宽 x 深）	120 x 120 x 76 毫米
电源电压	230 – 240 V, 50/60 Hz
开关输出1功率	最大 2000 W（阻性），最大 1000 VA（感性）
开关输出2功率（存在）	最大 230 W / 230 V, 1 A
探测区域 – 存在	最大 4 x 4 米（16 平方米）
探测区域 – 径向	最大 5 x 5 米（25 平方米）
探测区域 – 切向	最大 7 x 7 米（49 平方米）
亮度设置	10 – 1000 勒克斯，日/夜模式
输出1延时	30 秒 – 30 分钟，脉冲模式，IQ模式
输出2延时	1 分钟 – 2 小时
安装高度	2.5 米 – 8 米（IR Quattro）
防护等级	IP 2D（使用 AP Box 时为 IP54）
保护等级	II
工作温度	0 °C 至 +40 °C
探测区域数量	1760 个区域（IR Quattro）
质保	5 年
安装位置	室内，天花板安装
控制类型	电位器，DIP开关，可选遥控器
DIM控制输出	1 – 10 V / 最多 50 个镇流器
测试模式	是（通过 DIP 1）
半自动 / 全自动运行	是（通过 DIP 2）
随附配件	无（可选配件可用）

常见问题 - IR Quattro COM2 STEINEL

如何安装IR Quattro COM2探测器？

安装必须由专业人员完成。在操作前请切断电源。安装充电模块，按照接线图连接导线，然后卡入探测器模块并通过锁定机构锁定（必要时使用螺丝刀）。请遵守NF C-15100标准。

如何调整探测灵敏度？

探测范围可通过电位器⑨调节。对于较小的区域（如办公室），向左旋转；对于最大区域，向右旋转。该调节可根据您的具体需求定制探测。

如果灯不亮怎么办？

检查电源电压、设定的亮度值（电位器⑤）和探测区域。确保传感器前没有障碍物。逐渐增加勒克斯阈值，直到灯亮起。

如果灯不熄灭怎么办？

减小设定的勒克斯值（电位器⑤）或等待延时结束。检查干扰热源（散热器、打开的窗户、动物），必要时将WiFi设备远离探测器。

如何使用遥控器？

可选遥控器（EAN 4007841 000387）可远程调节功能：测试模式、标记、展示模式、调光等。将遥控器对准探测器并按住相应按键超过5秒。

最大探测区域是多少？

在切向模式下，探测区域可达IR Quattro的7 x 7米（49平方米）和IR Quattro HD的20 x 20米（400平方米）。区域随安装高度（2.5至8米）和范围设置而变化。

如何调整延时？

使用电位器⑥调节开关输出1（30秒至30分钟），电位器⑦调节输出2（1分钟至2小时）。向左旋到底时，输出1进入脉冲模式（约2秒）。向右旋到底时，IQ模式自动调整延时。

我可以在户外使用此探测器吗？

该探测器仅设计用于室内安装（IP 2D）。配合可选AP Box后可达IP54，允许在有遮挡的户外使用。但请避免直接暴露于恶劣天气。

如何进入测试模式？

将DIP开关1置于TEST位置。在测试模式下，每次探测到移动时，探测器会点亮约8秒，与环境亮度无关。蓝色LED在探测时闪烁。

IQ模式是什么意思？

IQ模式（延时右旋到底）是一种自学习算法，根据居住者的日常行为自动调整延时时间在5到20分钟之间。它优化照明时长，以实现舒适和节能。

用户手册 IR Quattro COM2 STEINEL

感谢您选购新型施特朗感应器，对于您的信赖我们深感荣幸。您购买的这款高质量产品经过精心的生产与测试，同时还附有精致的包装。

安装前请仔细阅读本安装说明。只有正确安装与调试才能确保产品长期可靠、无故障地运行。

我们希望您尽情体验全新的施特朗感应器。

安全性提示

在感应器上进行任何工作前均须断开电源！
安装时必须确保连接的电线无电压。因此，首先切断电源，并使用试电笔检查是否存在电压。

安装感应器时涉及电源电压的相关工作，因此必须根据国家特定的安装规定和连接条件执行专业工作(VDE 0100)。

接口B1、B2是用于不超过1A的低能量电路的开关触点，必须对其进行相应屏蔽。
在控制输出端DIM 1-10 V上只允许使用带电位隔离控制信号的电子镇流器(EVG)。

装配 / 安装 ⑬（参见第 2 页图）

感应器仅针对室内嵌装式天花板安装设计（COM 1 AP 版本除外）。供货范围中未包括相应的夹具式天花板适配器及明装式适配器。

感应器和负载模块以装配的状态发货，必须在安装负载模块并设置Poti/Dip后插在一起。然后，必须使用锁紧

机构 ⑫ 锁闭感应器模块，必要时借助螺丝刀完成。

配件：

Kaiser 空心天花板， EAN 编号：4007841 000370 夹具式天花板适配器， EAN 编号：4007841 002855 明装式适配器， EAN 编号：4007841 000363

保护栅，

EAN 编号 :4007841 003036 服务遥控器， EAN 编号 :4007841 000387 用户遥控器， EAN 编号 :4007841 003012

设备说明

① 负载模块
② 感应器模块
③ 感应器底部
④ Dip 开关

(1) 常规 / 测试模式
(2) 半自动 / 全自动
(3) 按键 / 开关
(4) ON / ON-OFF 按键
(5)DIM版本

长亮控制开/关

⑤ 亮度设置
⑥ 时间设置 开关输出端1
⑦ HVAC 后续时间
开关输出端2
⑦ HVAC 接通延时
开关输出端2
⑨ 有效距离设置
⑩ Kaiser 空心天花板，选配

①夹具式天花板适配器，选配
⑪ 明装式适配器 IP 54，选配
⑫ 锁紧机构
⑬ 装配 / 安装
⑭ 并联
⑮ 后续时间

方向灯

DIM 版本

工作方式 / 基本功能

Control Pro 系列红外线存在感应器根据环境亮度和存在状态控制照明和 HVAC 控制系统（仅 COM 2），例如在办公室学校、公共或私人建筑内。

热释电感应器凭借其先进的透镜实现了典型的室内方形感应范围，能够轻易捕捉最微小的移动。开关输出端的设置及存在感应器的有效距离设置可通过电位计（Poti）和Dip开关

或可选配的遥控器实现。

Presence Control 的优点是自身耗电量极小。

Presence Control PRO

IR Quattro COM 1 / COM 1 AP IR Quattro HD COM 1 / COM 1 AP

1个取决于亮度设定值和存在状态的开关输出端。
设置方法
- 亮度设定值
- 后续时间、脉冲、IQ模式

Presence Control PRO

IR Quattro COM 2 IR Quattro HD

1 个开关输出端，同 COM 1 一样。外加 2 个取决于存在状态的开关输出端 HVAC（供暖 / 通风 / 空调）。
设置方法
- 后续时间
- 接通延时
- 室内监控

Presence Control PRO

IR Quattro DIM

IR Quattro HD DIM

1 个取决于亮度设定值和存在状态的开关输出端。
设置方法
- 亮度设定值
- 后续时间、IQ 模式
- 方向灯
- 长亮控制

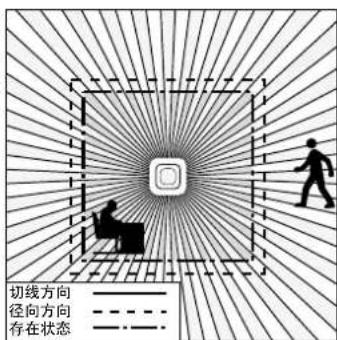

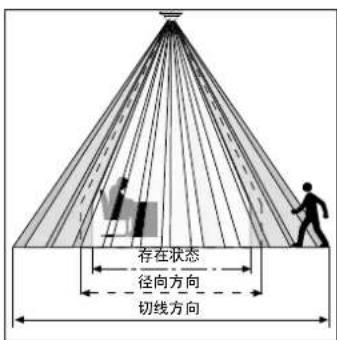

监控范围

存在状态识别是否可靠主要取决于镜头元件的数量、性能和排列。拥有 49m^2 方形感应范围的IR Quattro具有13个感应面和1760个开关区

域，能够轻松捕捉最微小的移动。拥有 64m^2 方形感应范围的IR Quattro HD具有4800个开关区域并可精确确定功率范围。通过在电位计上进行设

置，可根据个性化需求调整有效距离。由于感应范围为方形且可以联网主 / 从设备，因此可轻松、快速、理想地实现室内规划。

电气安装 / 自动运行

原则上，选择接线电缆时必须遵守符合VDE0100的安装规定（参见第10页上的安全性提示）。以下要求适用于存在感应器的布线：根据VDE0100520第6小节的规定，感

应器和电子镇流器之间的接线可使用一根多芯电缆，其中既包含电源线也包含控制线（例如NYM 5×1.52）。电源线的最大直径不得超过10 mm。电源连接接线头的夹紧范围最大

为 2 × 2.5 mm^2 。安装 AP 版本时必须前置一个线路保护开关 (16 A)。

尺寸(宽×高×深):120×120×76mm
电源电压:230-240V,50Hz/60Hz
最小负载:3W
功率,开关输出端1:(COM 1/COM 2)最大1000VA(cosφ=0.5)电子镇流器:接通峰值电流最大800A/200μs(COM 1/COM 1 AP/COM 2/DIM)25×(1×36W),15×(2×36W)注意电子镇流器单独的接通电流!接通功率较大时请前置继电器或接触器
功率,开关输出端2:存在状态(仅COM 2)最大230W/230V最大1A,(cosφ=1)针对HVAC(供暖/通风/空调)
方形感应范围:	IR Quattro	IR Quattro HD
	存在状态:最大4×4m(16qm)	最大8×8m(64qm)
	径向方向:最大5×5m(25qm)	最大8×8m(64qm)
	切线方向:最大7×7m(49qm)	最大20×20m(400qm)
光敏值设置:	10-1000 Lux,∞/日间/DIM 100-1000 Lux调节阈值
开关输出端1:时间设置	30秒-30分钟,脉冲模式(约2秒钟),IQ模式(自动匹配使用情况)
开关输出端2:时间设置1分钟-2小时。后续时间自动室内监控	仅COM2用于HVAC0秒-10分钟。接通延时
DIM:	30秒-30分钟
时间设置	IQ模式(自动匹配使用情况)
控制输出端:	1-10V/最多50个电子镇流器,最大100mA
安装高度:(天花板安装)	2.5m-8m(IR Quattro)2.5m-10m(IR Quattro HD)
使用位置:建筑物内部
传感器:	13个感应面,1760个开关区域(IR Quattro)13个感应面,4800个开关区域(IR Quattro HD)
保护形式:IP 20
防护等级:II
温度范围:	0°C至+40°C

功能 - 通过 DIP 开关设置

COM 1 + COM 2

DIP 1

常规模式/测试模式（常规 / 测试）

测试模式优先于存在感应器的所有其他设置，用于检查功能以及感应范围。无论亮度如何，存在感应器都会在检测到室内

活动时打开照明设备约8秒。（检测时蓝色LED闪烁）。在常规模式中，所有单独设置的电位计数值有效。即使未连接负

载，也可借助蓝色 LED 设置存在感应器。

DIP 2

半自动 (MAN) / 全自动 (AUTO)

半自动：(MAN)

照明设备自动关闭。手动开启，须使用按键开灯，并在电位计

上设定的后续时间内保持开启状态。（按下次/打开4小时）。

全自动：(AUTO)

照明设备根据亮度和存在状态自动开启和关闭。照明设备可随时手动开关，同时会暂时关

闭自动开关模式。与设置的数值无关，手动按下按键时灯将开启(按2下)或关闭(按下)

4 小时。在 4 小时结束前操作按键时，IR Quattro 的存在控制将进入常规感应器模式。

DIP-3

按键 / 开关

为感应器分配输入信号的评估方法。通过分配外部按键 / 开关可以半自动模式运行感应器并可随时手动优先控制感应器。

- 使用按键或开关选择运行模式 - 一个控制输入端上可以有多个按键 - 灯光按键仅可使用零线连接

■ 传感器和开关之间的电缆长度 < 50 m

DIP-4

ON/ON-OFF 按键

位于 ON-OFF 位置时，可随时手动打开及关闭照明设备（脉冲模式除外：无法手动关闭）

位于 ON 位置时，无法再手动关闭。每次按下按键都会重启后续时间。

DIM

DIP-5

长亮开 / 关

确保稳定的照明亮度，感应器测量当前日光并接通部分人工照明，以达到所需亮度。如果

日光比例发生变化，则接通的 存在状态。人工照明将自动匹配。除了日光比例外，接通情况还取决于

-144--145-

功能 - 通过电位计 (Poti) 设置

COM 1 + COM 2

电位计⑤

亮度设置

所需响应阈值可在约10到1000 Lux之间进行无级调节。

将调节器沿顺时针方向转到底： 最大日间模式 将调节器沿逆时针方向转到底： 最小夜间模式

根据安装地点可能需要将设置修正 1-2 个刻度。

应用示例 亮度设定值
夜间模式 最小
走廊、大厅	1
楼梯、自动扶梯、自动人行道	2
洗手间、厕所、配电室、食堂	3
销售区域、幼儿园、育幼院、体育馆	4
工作场所:办公室、会议室和会谈室、精细的装配工作、厨房	5
对灯光要求高的工作场所:实验室、技术绘图、精密作业	>=6
日间模式 最大

提示：根据安装地点可能需要将设置修正1-2个刻度。在感应器上进行亮度测量。

电位计⑥

时间设置

开关输出端1后续时间：设置值30秒-30分钟

可在最小约 30 秒 - 最大30 分钟的范围内无级调节所需的后续时间。3 分钟后将对自身光

线进行测量。超过阈值时感应器会在后续时间结束后关闭。

脉冲模式（DIM 除外）

将调节器置于几（沿逆时针方向转到底）后，设备处于脉冲模式，即，输出端接通约2秒

（例如用于楼梯间自动灯）。然后，感应器在约8秒钟内不会对移动作出反应。由于外部灯

具有强光照射的特点，因此，此时仅限使用日间模式。

IQ模式

沿顺时针方向转到底：后续时间根据用户行为动态匹配、自动示教。

通过一个示教算法得出最佳周期时间。

最短时间为5分钟，最长为20分钟。

COM 2

电位计⑦

开关输出端 2 HVAC 后续时间

• 设置值 1 分钟 - 2 小时
• 沿顺时针方向转到底：最大
• 沿逆时针方向转到底：最小

电位计 ⑧

开关输出端 2 HVAC 接通延时

• 设置值0秒-10分钟
• 沿顺时针方向转到底：室内监控
• 沿逆时针方向转到底：0秒（关）

电位计 ⑮

基本亮度（DIM 版本）

低于设置的亮度值时，可以在设置的后续时间内开启基本照明。光强降低为最大光强的约10%。如果有人员存在，感应器将打开100%的光强（长亮控制关）或调节至预设的亮度在“监控”设置下，“存在状态”开关输出端的灵敏度降低。触点将在出现明显移动时才闭合，且明确确定有人员存在时才发出信号。后续时间仍然激活。接通延时则禁用。

值（长亮控制开）。如果未识别到移动，则感应器将在后续时间结束后恢复至基本亮度。ON设置中，感应器在低于开/关亮度值时直接控制基本亮度。后续时间（1分钟-30分钟）结束时或由于足够的日光而超过亮度值时，会将其关闭。在

有效距离设置

参见第4-5页的个性化需求设置技术数据表。

并联

使用多个感应器时必须将其连接在同一相位！

⑭ 主设备/主设备

在并联电路中也可使用多个主设备。每个主设备根据各自的亮度测量控制对应的灯组。在

每个主设备上单独设置延时时间和亮度开关值。开关负载分布在各个主设备上。存在状态

则仍由所有感应器共同检测。存在输出端可在任一主设备上截取。

⑭ 主设备 / 从设备

主设备 / 从设备模式可以检测更大的空间（连接负载 = 主设备，无负载 = 从设备）。室

内的亮度分析仅在主设备上进行。从设备将活动检测情况报告给主设备。仅通过主设备开

关照明和 HVAC 设备。

⑭3 外部楼梯间自动灯上的两个感应器

老式建筑 / 改建建筑 通过按键激活外部灯。不可使

用夜间模式，仅限日间模式。

④感应器作为楼梯间自动灯

⑭ DIM 感应器

补充功能 通过RC5

发光功能

按住按钮>5秒，可激活发光功能，持续100小时。

补充功能 通过RC8 (DIM变形)

基础亮度

按住相应按钮 > 5 秒，可将基础亮度时长改为 60 分钟。

演示模式

按住按钮 > 5 秒，只要检测到移动，灯光就会熄灭。 如果未检测到移动，在运行时间结束后，照明装置会切换回传感器模式运行（LED 模式）

1 - 6

基础亮度值

按住相应的按钮 >5 秒，亮度值将以每次 10% 的增量变化： 1 = 10%, 2 = 20%, 6 = 60%

通过按钮调光

通过按动 S 接线 端子上的连接按钮可调节照明装置的亮度 按动按钮后，照明装置首先运行到最大亮度值，然后返回至最小值。松开按钮后，无需进一步调节，照明装置在关闭前会一直保持相应的亮度值。 随后，感应器将处于之前设置的传感器运行模式。 通过短暂松开并再次按下按钮的方式可改变灯光的明暗程度（最大/最小）。

遥控器

通过遥控器（选配）可在地面上轻松开启功能。

提示：无法通过遥控器改写脉冲模式。手动关闭脉冲模式，

Presence Control 遥控器： EAN 编号：4007841 000387

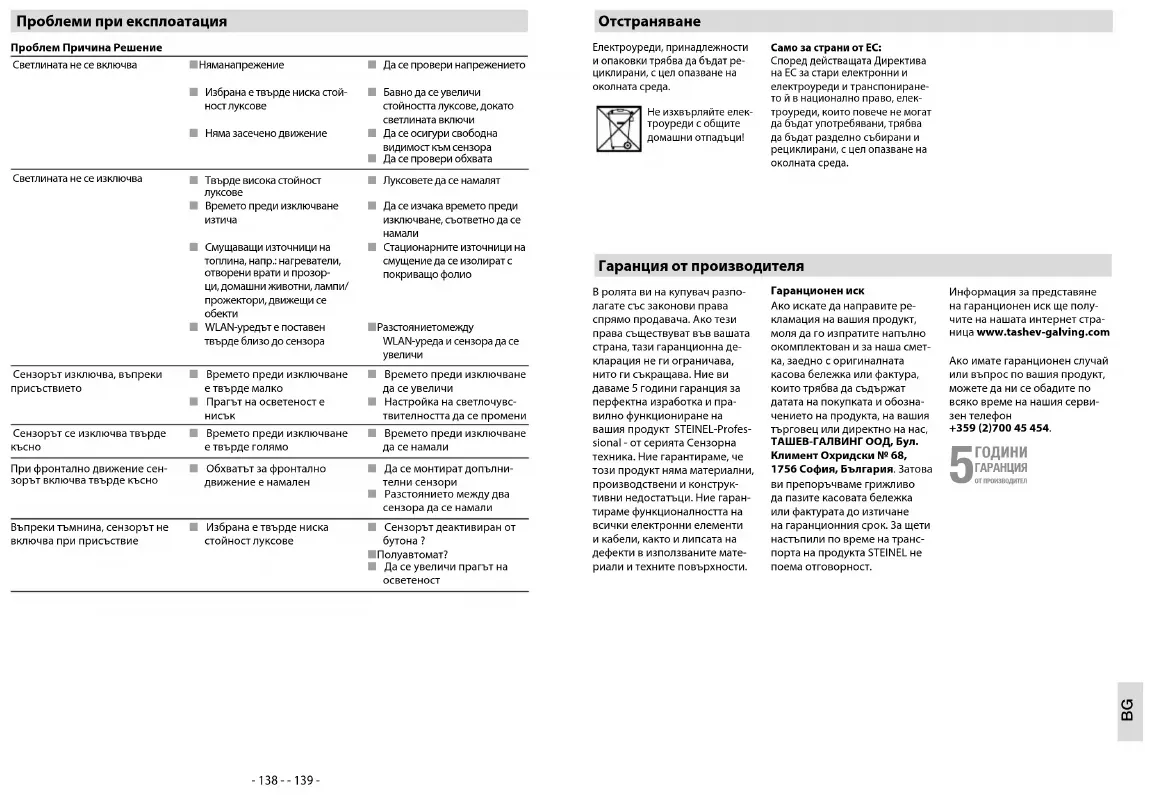

运行故障
故障原因 解决方法

灯不打开 ☐ 无连接电压		☐ 检查连接电压
	☐ 亮度值设置过低	☐ 缓慢增加亮度值,直至灯打开
	☐ 未检测到移动	☐ 确保感应器的视野未受阻碍
		☐ 检查感应范围
灯不关闭 ☐ 亮度值过高		☐ 调低亮度值
	☐ 后续时间结束	☐ 等待后续时间结束,必要时调短后续时间
	☐ 热源干扰,例如:取暖器、敞开的门和窗户、宠物、白炽灯/卤素灯、移动的物体	☐ 使用标签遮挡静止的干扰源
	☐ WLAN(无线网络)设备的位置离传感器过近	☐ 增加WLAN(无线网络)设备与传感器之间的距离
尽管有人员存在,但感应器仍然关闭	☐ 后续时间过短	☐ 延长后续时间
	☐ 灯光阈值过低	☐ 更改亮度设置
感应器过迟关闭 ☐ 后续时间过长 ☐ 缩短后续时间
正面行走时,感应器开启过迟	☐ 正面行走方向的有效距离已缩短	☐ 安装更多感应器
		☐ 减少两个感应器之间的距离
昏暗且有人员存在时感应器不开启	☐ 选择的亮度值过低 ☐ 是否使用开关/按键禁用了感应器?	☐ 半自动模式?
		☐ 提高亮度阈值

废弃物处理

电子设备、附件和包装应根据环保要求寻求再次利用。

不得将电子设备投入生活垃圾！

仅针对欧盟国家：

根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备断开、收集在一起并根据环保要求寻求再次利用。

制造商担保

作为购买方相对销售商具有法定的免费修换权和保修权，如果您所在国家具有相关法律规定，该权利不受我们质保声明而缩短或任何限制。我们为施特朗专业传感器产品的完好性能和正常功能提供5年质保，我们保证此产品不含材料、生产和结构方面的缺陷，我们保证所有电子部件和电缆的功能可靠性以及所使用的材料及其表面无任何缺陷。

质保索赔

如需提出产品索赔，则请您将完整的原始购买凭证（必须包含购买日期和产品名称的说明）自费邮寄给您的经销商或直接邮寄给我们：Representative Office, Shanghai Rm. 25 Huadu Manslon No. 838 Zhangyang Road Shang 200122.为此，建议您妥善保存购买凭证，直至质保期实施特约对寄回过程中的运用和风险不承担任何责任。

质保索赔的相关信息请参见我们网站的主页 www.steinel.cn

如果您对质保或产品有任何疑问，敬请垂询：服务热线+86 21 5820 4486.

5年厂商质保
