| Typ produktu | Infračervený detektor přítomnosti |
| Značka | Steinel |
| Model | IR Quattro COM2 |
| Rozměry (V x Š x H) | 120 x 120 x 76 mm |
| Napájecí napětí | 230 – 240 V, 50/60 Hz |
| Spínací výkon 1 | max. 2000 W (odporová), max. 1000 VA (induktivní) |
| Spínací výkon 2 (přítomnost) | max. 230 W / 230 V, 1 A |
| Detekční zóna – Přítomnost | max. 4 x 4 m (16 m²) |
| Detekční zóna – Radiální | max. 5 x 5 m (25 m²) |
| Detekční zóna – Tangenciální | max. 7 x 7 m (49 m²) |
| Nastavení jasu | 10 – 1000 lux, den/ní režim |
| Zpoždění výstupu 1 | 30 s – 30 min, impulsní režim, režim IQ |
| Zpoždění výstupu 2 | 1 min – 2 h |
| Montážní výška | 2,5 m – 8 m (IR Quattro) |
| Stupeň krytí | IP 2D (IP54 s AP Box) |
| Třída ochrany | II |
| Provozní teplota | 0 °C až +40 °C |
| Počet detekčních zón | 1760 zón (IR Quattro) |
| Záruka | 5 let |
| Místo instalace | Interiér, montáž na strop |
| Typ ovládání | Potenciometry, DIP přepínače, volitelné dálkové ovládání |
| Výstup DIM | 1 – 10 V / max. 50 předřadníků |
| Testovací režim | Ano (přes DIP 1) |
| Poloautomatický / plně automatický provoz | Ano (přes DIP 2) |
| Dodávané příslušenství | Žádné (volitelné příslušenství k dispozici) |
Často kladené otázky - IR Quattro COM2 STEINEL
Dotazy uživatelů ohledně IR Quattro COM2 STEINEL
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Pohybový detektor ve formátu PDF zdarma! Najděte svůj návod IR Quattro COM2 - STEINEL a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. IR Quattro COM2 značky STEINEL.
NÁVOD K OBSLUZE IR Quattro COM2 STEINEL
děkujeme vám za důvěru, kterou jste nám projevil zakoupením svého nového senzoru značky STEINEL. Rozhodl jste se pro vysoce kvalitní produkt, který byl vyroben, testován a zabalen s největší možnou pečlivostí.
Před instalací se, prosím, seznamte s timto montážním návodem. Pouze odborně provedená instalace a zprovoznění totiž zaručí dlouhý, spolehlivý a bezporuchový provoz.
Přejeme vám, abyste byl s novým senzorem firmy STEINEL naprosto spokojen.
Bezpečnostní pokyny
Před zahájením jakýchkoll prací na senzoru přerušit přivod napětil!
Připojované elektrické vedení nesrní být během montáže pod napětim. Proto je nejprve třeba vypnout proud a poté pomocí zkoušečky napětí zkontrolovat, zda je vedení bez napěti.
Pří instalaci senzoru se jedná o práci na sitovém napětí. Musí proto být provedena odborně podle obvyklých předpisů pro instalaci elektrických zařízení a podminek jejich připojení dle ČSN (VDE 0100).
Přípojka B 1, B 2 je spínací kontakt pro nizkoenergetické spínací obvody, ne větší než 1 A. Musí být příslušně zajištěn. Na řídicím výstupu DÍM 1-10 V mohou být vyhradně použita jen elektronická předřadná zařízení s potencílové odděleným řídicím slgnálem.
Montáž/instalace ⑬ (viz obr. na straně 2)
Senzor je připraven ke stropni montáži pod omítku v místnostech (mimo variantu COM 1 AP). Odpovidajici svorkový stropní adaptér i adaptér na omítku nejsou obsaženy v rozsahu dodávky.
Senzorový a zátěžový modul se dodávají smontované a musí být po vestavbě zátěžového modulu a provedeném nastavení potenciometrů/spínačů DIP společně zasunuty. Následovně musí být senzorový modul zablokován uzaviracím mechanizmem 12, příp. za pomoci šroubováku.
Příslušenství: Krabice do dutých stěn Kaiser, č. EAN: 4007841 000370 Svorkový stropní adaptér, č. EAN: 4007841 002855 Adaptér na omítku, č. EAN: 4007841 000363 Ochranný koš, č. EAN: 4007841 003036 Servisní dálkové ovládání, č. EAN: 4007841 000387 Uživatelské dálkové ovládání, č. EAN: 4007841 003012
Popis prístroje
① Zátěžový modul
② Senzorový modul
③ Spodní strana senzoru
④ Spinać dip
(1) Normální/zkušební provoz (2) Poloautomatický/ automatický provoz
(3) Tlačitko/spinač
(4) Tlačitko ON/ON-OFF
(5)VariantaDIM
regulace konstantní hodnoty osvětleni ON/OFF
⑤ Soumrakové nastavení
⑥ Časové nastavení
Spínací výstup 1
⑦ Doba doběhu HLK
Spinaci výstup 2
⑧ Zpoždění zapnutí HLK
Spínací výstup 2
⑨ Nastavení dosahu
⑩ Krabice do dutých stén
Kaiser, volitelně
⑩ Svorkový stropní adaptér, volitelné
⑪ Adaptér na omitku IP 54, volitelně
⑫ Uzavírací mechanizmus
⑬ Montáz/instalace
⑭ Paralelní spinání
⑮ Doba doběhu
Orientační světlo
varianta DIM
Funkce/základní funkce
Infračervené prezenční hlásiče řady Control PRO reguluji osvětlení a řízení TVK (jen COM 2), např. v kancelářich, školách, veřejných nebo soukromých budovách, v závislosti na světelností prostředí a přitomnosti osob.
Pyrosenzor umožňuje svou vyso- ce vyvinutou čočkou prostorové typickou, čtvercovou oblast zá- chytu, ve které jsou zaznamená- vány i ty nejmenší pohyby. Spin- naci výstupy i dosah prezenčni- ho hlásiče se nastavují potenclo-
metrem a spinačem dip, popř. volitelným dálkovým ovládáním.
Presence Control se dále vyznačuje svou nízkou spotřebou energie.
Presence Control PRO
IR Quattro COM 1 / COM 1 AP IR Quattro HD COM 1 / COM 1 AP
1 spinaci výstup v závislosti na žádané světelnosti a přítomnosti.
Možnosti nastavení:
- žádaná světelnost
- doba doběhu, impulz, IQ režim
Presence Control PRO
IR Quattro COM 2 IR Quattro HD
1 spínací výstup jako COM 1. Doplňkově 2. spinaci výstup TVK (topení/větrání/klimatizace) v závislosti na přítomnosti.
Možnosti nastavení:
- doba doběhu
- zpoždění zapnutí
- monitorování místnosti
Presence Control PRO
IR Quattro DIM IR Quattro HD DIM
1 spínací výstup v závislosti na žádané světelnosti a přítomnosti.
Možnosti nastavení:
- žádaná světelnost
- doba doběhu, IQ režim
- orientační světlo
- regulace konstantní hodnoty osvětlení

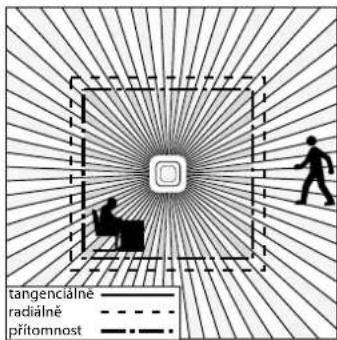

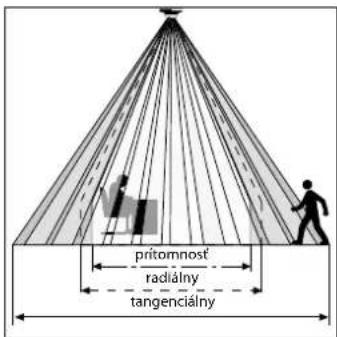

Bezpečné rozpoznání přitomnosti rozhodující měrou závisí na počtu, vlastnostech a umístění prvků čoček. IR Quattro a čtverec záchytu 49 m², který se ukáže ve 13 úrovních se 1760 spínacími rozsahy, zaznamená i ty nejmen-
ší pohyby. IR Quattro HD a čtve-rec záchytu 64 m², má více než 4800 spínacích rozsahů a upřesňuje spektrum výkonu. Nastavením na potenciometru je možné tyto dosahy přizpůsobit individuálním požadavkům. Na zákla
dě čtvercové oblasti záchytu a možnosti propojení variant master/slave do sitě je možné jednoduché, rychlé a optimální plánováni prostoru.
Elektrická instalace/automatický provoz
Při výběru propojovacich vodiců musí být ze zásady dodržovány instalační předpisy podle VDE 0100 (viz bezpečnostní pokyny na straně 40). Pro zapojení prezenčního hlásiče platí: Podle VDE 0100 520 odst. 6 smí být
k propojení senzoru a elektronic- kého předřadného zařízení po- užlto vícenásobné vedení, které zahmuje jak vedení sitového na- pětí tak i řídici vedení (např. NYM 5 × 1,52). Vedení sitového napětí může mit průměr max. 10 mm.
Oblast sitové připojovaci svorky je dimenzována maximálně pro 2 × 2,5 mm². Při instalaci varianty AP (na omitku) je třeba předfadlt jistič vedení (16 A).
| Rozměry (š × v × h): 120 × 120 × 76 mm | ||
| Sířové napětí: 230 – 240 V, 50 Hz/60 Hz | ||
| Minimální zatížení: 3 W | ||
| Výkon, spínací výstup 1: relé 230 V(COM 1/COM 2) max. 2000 W ohmické zatížení (cos φ = 1)max. 1000 VA (cos φ = 0,5) | ||
| Elektronická předřadná zařízení: špíčkový zapínaci proud max. 800 A/200 μs(COM 1/COM 1 AP/COM 2/DIM) 30 × (1 × 18 W), 25 × (2 × 18 W)25 × (1 × 36 W), 15 × (2 × 36 W)20 × (1 × 58 W), 10 × (2 × 58 W)Respektovat individuální zapínaci proudy elektronických předřadných zařízeníU velkých spinaných výkonů je třeba předřadit relé nebo stykač. | ||
| Výkon, spínací výstup 2: přitomnost(jen COM 2) max. 230 W/230 Vmax. 1A, (cos φ = 1) pro TVK (topení/větrání/kllmatizace) | ||
| Ctverce záchytu: | IR Quattro | IR Quattro HD |
| prítomnost: max. 4 × 4 m (16 m3)radiálně: max. 5 × 5 m (25 m3)tangencláně: max. 7 × 7 m (49 m3) | max. 8 × 8 m (64 m3)max. 8 × 8 m (64 m3)max. 20 × 20 m (400 m3) | |
| Nastavení světelně hodnoty: 10 – 1000 lx, ∞ / denní světlo /DIM 100 – 1000 lx regulační práh | ||
| Spínací výstup 1: časové nastavení | 30 s – 30 min., impulzní režim (así 2 s),IQ režim (automatické prízpůsobení užitkovému profilu) | |
| Spinací výstup 2: jen COM2 pro TVK časové nastavení1 min. – 2 hod. doby běhuautomatické monitorování místnosti | 0 s – 10 min. zpoždění zapnutí | |
| DIM: časové nastavení | 30 s – 30 min.IQ režim (automatické prízpůsobení užitkovému profilu) | |
| Řidici výstup:max. 100 mA | 1 – 10 V / max. 50 elektronických předřadných zařízení, | |
| Montážní výška:(montáž na strop) 2,5 m – 10 m (IR Quattro HD) | 2,5 m – 8 m (IR Quattro) | |
| Misto instalace: | ve vnitřním prostoru budov | |
| Senzorika:13 úrovní záchytu, 1760 spínacích rozsahů (IR Quattro)13 úrovní záchytu, 4800 spínacích rozsahů (IR Quattro HD) | ||
| Krytí: | IP 20 | |
| Třída ochrany: | II | |
| Teplotní rozmezí: | 0 °C až +40 °C | |
Funkce - nastavení spínačem DIP
COM 1 + COM 2
DIP 1
Normální / zkušební provoz (NORM / TEST)
Zkušební provoz má přednost před všeml ostatníml nastaveni- mi prezenčního hlásiče a slouží ke kontrole funkce i oblasti zá- chytu. Prezenční hlásič, nezávisle
na světelnosti při pohybu v prostoru zapne osvětlení na dobu doběhu asi 8 s. (Při záchytu bliká modrá LED). V normální provozu blikají všechny individuálně na-
stavené hodnoty potenciometru. I bez připojeného zatížení může být prezenční hlásič nastaven pomocí modré LED.
DIP 2
Poloautomatický (MAN) / plně automatický provoz (AUTO)
Poloautomatický provoz: (MAN)
Osvětlení se automaticky jen ještě vypne. Zapinání probíhá manuálně, světlo musi být vyžadováno tlačítkem, a zůstává zapnu-
té po dobu doběhu nastavenou na potenciometru. (2 × stisknout/zapnutí na 4 hodiny).
Plně automatický provoz: (AUTO)
Osvětlení se automaticky zapíná a vypíná podle světelnosti a přitomnosti. Osvětlení může být kdykoll ručně spínáno. Přítom bude dočasně přerušeno auto-
matické spínání. Nezávisle na nastavených hodnotách zůstane světlo pří ručním stisknutí tlačítka na 4 hodlny zapnuté (2 × stisknout) nebo vypnuté
(1 × stisknout). Při stisknutí tlačitka před uplynutím 4 hodin přejde prezenční hlásič Control IR Quattro do normálního senzorového provozu.
DIP 3
Tlačítka/spínače
Určují senzoru, jak má být vyhodnocen přicházející signál. Přírazením externich tlačitek/spinačů může být hlásič provozován jako poloautomat a může být kdykoli ručně řízen.
■ Dle výběru provoz s tlačitky nebo spinači. ■ Na jednom řídicím vstupu může být několik tlačitek.
■ Svitící tlačitko používat jen s připojením k nulovému vodiči ■ Délka vedení mezi senzorem a spinačem < 50 m
DIP 4
Tlačítko ON/ON-OFF
V poloze ON-OFF můžete osvětleni kdykoli ručné zapnout a vypnout (výjimkou je impulzní režim: bez ručního vypnutí).
V poloze ON není ruční vypnutí již možné. Po každém stisku tlačítka je znovu spuštěna doba doběhu.
DIM
DIP 5
Konstantní světlo ON/OFF
Zajlšťuje konstantní úroveň jasu. Hláslíc měři stávající denní světlo a zapíná příslušné umělé osvětle-ní, aby bylo dosaženo požadova-
né úrovně jasu. Změní-li se podíl denního světla, tak je zapnuté umělé osvětlení příslušně přizpůsobeno. Umělé osvětlení je kro-
mě podílu na denním světle zapínáno i v závislosti na přitomnosti osob.
-34--35-
Funkce - nastavení potenciometrem
COM 1 + COM 2
Potenciometr ⑤
Soumrakové nastavení
Požadovaná prahová reakční doba může být plynule nastavena přibližně na 10 – 1000 lx.
Otočný regulátor, pravý doraz: MAX provoz za denního světla Otočný regulátor, levý doraz: MIN noční provoz
Podle místa montáže může být potřebná úprava nastavení o 1-2 dilky stupnice.
| Příklady použití Žádaná světelnost | |
| noční provoz min. | |
| chodby, vstupní haly 1 | |
| schodiště, eskalátory, jezdící pásy 2 | |
| umývárny, toalety, rozvodny, kantýny 3 | |
| prodejní oblasti, mateřské školy, předškolní zařízení, sportovní haly | 4 |
| pracovní oblasti: kanceláře, konferenční a zasedací místnosti, přesné montážní práce, kuchyně | 5 |
| pracovní oblasti, kde je zapotřebí dobrého světla pro intenzivní prohližení: laboratoř, technické výkresy, přesné práce | >=6 |
| provoz za denního světla max |
Upozornění: Podle místa montáže může být potřebná úprava nastavení o 1 – 2 dílky stupnice. Světelnost měří senzor.
Potenciometr ⑥
Časové nastavení
Doba doběhu, spínací výstup 1 Hodnota nastavení 30 s – 30 min.
Požadovaná doba doběhu může být plynule nastavena min. asi 30 s – max. 30 min. Po 3 min. je
vlastní světlo změřeno. Při překročení prahu se senzor po uplynutí doby doběhu vypne.
Impulzní režim (kromě DIM) ∩
Nastavíte-li regulátor do polohy JL (levý doraz), nachází se přístroj v impulzním režimu, tzn., že se vý- stup asi na 2 vteřiny zapne (např.
pro schodišťový automat). Poté nebude senzor po dobu asi 8 vteřin reagovat na pohyb. Na základě vlastního zaclonění cizím světlem
je zde možný jen denní provoz.
IQ režim
Pravý doraz: Doba doběhu se dynamicky, samočinně přizpůsobí chování uživatele.
Diky algoritmu učení se stanoví optimální časový cyklus.
Nejkratší doba člni 5 mln., nejdelší 20 min.
COM 2
Potenciometr⑦
Doba doběhu, spínací výstup 2 TVK
- hodnota nastaveni
1 min. - 2 hod.
- pravý doraz: max
- levý doraz: min.
Potenciometr ⑧
Zpoždění zapnutí, spínací výstup 2 TVK
- hodnota nastavení 0 s – 10 min.
- pravý doraz:
Monitorování místnosti
• levý doraz: 0 s (vypnuto)
U nastavení „monitorování“ se sniži citlivost spínacího výstupu „přitomnost“. Kontakt se uzavře až pří výrazném pohybu a s vysokou jistotou signalizuje přitomnost osob.
Doba doběhu zůstává nadále aktivní. Zpoždění zapnutí není aktivní.
Potenciometr ⑮
Základní jas (varianta DIM)
Při nedosažení nastavené světelnosti umožnuje základní osvětlení po nastavenou dobu doběhu. Ta je ztlumena asi na 10% maximální intenzity světla. Za přitomnosti osoby se hlásič sepne bud na 100% intenzity světla (regulace konstantní
hodnoty osvětlení OFF) nebo provádi regulaci na přednastavenou světelnost (regulace konstantní hodnoty osvětlení ON). Není-li již detekován pohyb, hlásič po uplynutí doby doběhu provede ztlumení zpět na základní jas. Vypne se
po uplynuti doby doběhu (1 – 30 minut), nebo když je dostatečným podílem denního světla překročena světelnost. V poloze ON hlásič zapíná a vypiná základní jas přimo při nedosažení světelnosti.
Nastavení dosahu
Přizpůsobení dosahu individualním požadavkům.
Viz tabulku Technické parametry Nastavení individuálních požadav- ků na straně 4 – 5.
Paralelní spínání
Při použiti několika hlásiců musi byt tyto připojeny ke stejné fázil
14.1 Master/master
V paralelním spínání může být použito i několik master. Každý master přitom spíná svou skupinu svétel podle vlastniho měření jasu.
Doby zpoždění a zapínací hodnoty světelnosti jsou u každého master nastaveny individuálně. Spínací za- tižení je rozděleno na jednotlivé
master. Přitomnost je dále zaznamenávána všemi hlásiči společně. Výstup prezence může být u libovolného master deaktivován.
142 Master/slave
Provoz master/slave dovoluje zachycovat větší prostory (zátež připojená = master, bez
zatížení = slave). Jas v prostoru je vyhodnocován výhradně jen na master. Slave hlási master
zaznamenání pohybu. Osvětlení popř. zařízení TVK jsou spínána prostřednictvim zařízení master.
①na hláslče u externiho schodištového automatu
Doplňková funkce přes RC 5
Funkce zahořování
Stiskem tlačitka, >5 s, se aktivuje funkce zahořování na 100 h.
Stará montáž/přestavba Clzí světlo aktivováno tlačitkem. Bez soumrakového režimu, možný jen denní provoz.
Prezentační režim
Po stisku tlačitka >5 s se světlo VYPNE, jakmile je detekován pohyb. Není-li již zaznamenán žádný pohyb, svítidlo se po uplynutí doby doběhu přepne zpět do senzorového provozu (LED se rozsviti).
Doplňková funkce přes RC 8 (varianta DIM)
Základní jas
Stisknutím příslušného tlačitka >5 s se změní základní jas na 60 min.
1 - 6
Hodnota základního jasu Stisknutím příslušných tlačítek >5 s se změní hodnota jasu v krocích po 10 % na: 1 = 10 %, 2 = 20 %, ... 6 = 60 %
Stmivání pomoci tlačitka U tlačitka prípojeného ke svorce S lze osvětlení stmivat po stisknutí tlačitka. Tlačitko nejdrive nastaví maximální hodnotu a pak se vrátí k minimální hodnotě. Po uvolnění tlačitka zůstane príslušná hodnota zachovana bez další regulace az k vypnutí. V návaznostní se hlásič nachází v dríve nastaveném senzorovém provozu. Směr stmivání (max./mln.) může byt změnen krátkým uvolněnim a opětovným stisknutim tlačitka.
Dálkové ovládání
Dálkovým ovládáním (volitelně) lze funkce komfortně zapínat ze země.
Upozornění: Impulzní režim nemůže být přepsán dálkovým ovládáním. Impulzní režim vypinat ručně.
Dálkové ovládání prezenčního hlásiče: č. EAN: 4007841 000387

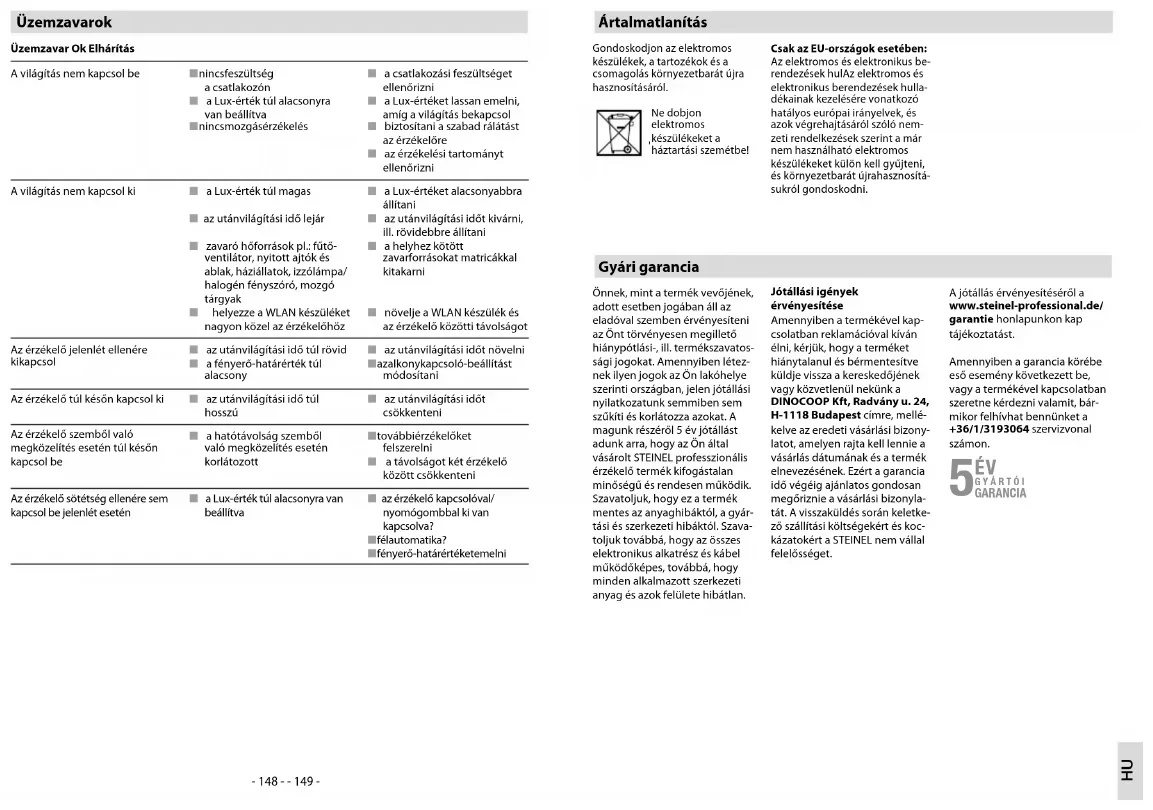

Provozní poruchy
Porucha Příčina Náprava
| Osvětlení se nezapíná | Bez napájecího napětí.Nastavena přiliš nízká hodnota lx.Bez záchytu pohybu. | Zkontrolovatpřipojovací napětí.Hodnotu lx pomalu zvyšovat, až se zapne světlo.Vytvořit volný výhled na senzor.Zkontrolovat oblast záchytu. |
| Osvětlení se nevypiná | Hodnota lx přiliš vysoká.Uběhla doba doběhu.Rušivé tepelné zdroje, např.: topný ventilátor, otevřené dveře a okna, domáci zvířata, žárovka/halogenový reflektor, pohybující se objekty.Zařízení WLAN umístit velmi blizko senzoru. | Nastavit nižší hodnotu lx.Vyčkat na dobu doběhu, event. nastavit kratší dobu doběhu.Stacionární poruchové zdroje potlačit nálepkami.Zvětšit vzdálenost mezi zařízením WLAN a senzorem. |
| Senzor vypne i přes přítomnost | Doba doběhu přiliš krátká.Světelný práh přiliš nízký. | Prodloužit dobu doběhu.Změnitsoumrakové nastavení. |
| Senzor vypiná přiliš pozdě | Doba doběhu přiliš dlouhá. | Zkrátit dobu doběhu. |
| Senzor u čelního směru chůze zapiná přiliš pozdě | Dosah je u čelního směru chůze snížen. | Namontovat další senzory.Zkrátit vzdálenost mezi dvěma senzory. |
| Senzor i přes tmu v přítomnosti osoby nezapíná | Zvolena přiliš nízká hodnota lx. | Senzor se spinačem/ tlačítkem deaktivován?Poloautomatika?Zvýšit práh světelnosti. |
Likvidace
Elektrická zarizení, príslušenství a obaly by měly být odvezeny k ekologickému opětovnému zhodnocení.
Nevyhazujte elektrická zařízení do domovního odpadu!
Jen pro země EU:
V souladu s platnou evropskou směrnici o odpadních elektrických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována a odevzdána k ekologickému opětovnému zhodnocení.
Záruka výrobce
Jako kupujícímu vám vůči prodavajícímu přínaleží zákonem předepsaná práva. Pokud tato práva ve vaši zemi existuji, nejsou naším prohlášením o záruce zkrácena ani omezena. Poskytneme vám 5 letou záruku na bezvadné provedení a rádnou funkčnost vašeho profesionálního senzorického výrobku značky STEINEL. Ručíme za to, že tento výrobek nemá materiálové, výrobní a konstrukční vady. Ručíme za funkčnost všech elektronických součástek a kabelů, i za nezávadnost všech použitých materiálů a jejích povrchů.
Uplatňování záruky
Chcete-li vás výrobek reklamovat, zašlete jej nedemontovaný a vyplacené s originálním dokladem o koupi, který musí obsahovat datum koupě a název výrobku, vašemu prodejci nebo primo nám, na adresu NECO SK, a.s. Ružová 111, 019 01 llava. Dopo-ručujeme vám, abyste doklad o koupi do uplynuti záruční doby pečlivé uschovall. Společnost STEINEL neručí za přepravní náklady a rizika týkající se zpětného zaslání.
Další informace k uplatňování záruky jsou uvedeny na naší webové stránce www.neco.sk
Jestliže budete uplatňovat reklamaci nebo máte nějaké dotazy týkající se výrobku, můžete nám kdykoli zavolat na servisni horkou linku +421/42/4 45 67 10.
SK Návod na obsluhu
Vážený zákazník,
Prislušenstvo:
Dutý stenový box Kaiser,
č. EAN: 4007841 000370
Svorkový stropný adapter,
č. EAN: 4007841 002855
Adaptér na omietku,
č. EAN: 4007841 000363
Ochranny kós,
č. EAN: 4007841 003036
Servisné dialkové ovládanie,
č. EAN: 4007841 000387
Dialkové ovlád. pre použivatel'a,
č. EAN: 4007841 003012
Popis prístroja
① Zátažový modul
② Modul senzora
③ Spodná strana senzora
④ Spinače DIP
(1)Normálna/testovacia prevádzka
(2)Poloautomatika/plná
automatika
(3) Tlaćidlo/spinač
(4) Tlačidlo ON / ON-OFF
(5)VariantDIM
⑪ Svorkový stropný adaptér, volitelná výbava
Pyrosenzor umožňuje pomocou prepracovanej šošovky kvadraticků oblast snímania, typicků pre mlestnostní, v ktorej sa snímajů najmenšie pohyby. Nastavenia spinacích výstupov a nastavenie dosahu snímača pritomnosti sa vykonávajů prostredníctvom po-
tenciometra a spinača DIP, resp. volitelného dialkového ovládanla.
1 spínací výstup v závislosti od požadovanej hodnoty svetlosti a prítomnosti.
Kontrolovaná oblast'
V závislosti od miesta montáže
moze byt potrebna korekcia nastavenia o 1 – 2 diely stupnice.
| Priklady použitia Požadované hodnoty svetlosti | |
| Nočný režim min. | |
| Chodby, vstupné haly 1 | |
| Schodiská, eskalátory, pohyblivé pásy 2 | |
| Umyvárne, toalety, rozvodne, kantiny 3 | |
| Oblast predaja, materské školy, priestory predškol-ských zariadení, športové haly | 4 |
| Pracovné oblasti: kancelárske, konferenčné a zasa-dacie miestnosti, jemné montážne práce, kuchyne | 5 |
| Pracovné oblasti s vysokou zrakovou intenzitou: laboratóriá, technické kreslenie, precízne práce | >=6 |
| Režim denného svetla max. |
Doba dobehu spínacieho výstupu 1
nastavená hodnota
30 s - 30 min.
Po 3 min. sa zmeria vlastné svetlo. Pri prekročení prahu sa senzor po uplynutí doby dobehu vypne.
Impulzný režim (okrem DIM) ∥
Pri nastavení „Kontrola“ sa zníži citlivost spínacleho výstupu „Prítomnost“. Kontakt spina až pri zjavnom pohybe a signalizuje s vysokou istotou prítomnost.
Pri zapojení viacerych hlásičov ich treba pripojit na tú istú fázul
14.1 Master/Master
Smer zmeny intenzity osvetlenia (max./min.) je možné zmenit krát-kym pustením a opätovným stlačením tlačidla.
Dialkové ovládanie
Dialkové ovládanie Presence Control: č. EAN: 4007841 000387
Prevádzkové poruchy
