Тип продукт	Инфрачервен детектор за присъствие
Марка	Steinel
Модел	IR Quattro COM2
Размери (В x Ш x Д)	120 x 120 x 76 mm
Напрежение на захранване	230 – 240 V, 50/60 Hz
Мощност на комутационен изход 1	макс. 2000 W (омично), макс. 1000 VA (индуктивно)
Мощност на комутационен изход 2 (присъствие)	макс. 230 W / 230 V, 1 A
Зона на откриване – Присъствие	макс. 4 x 4 m (16 m²)
Зона на откриване – Радиална	макс. 5 x 5 m (25 m²)
Зона на откриване – Тангенциална	макс. 7 x 7 m (49 m²)
Настройка на осветеност	10 – 1000 lux, режим ден/нощ
Закъснение изход 1	30 s – 30 min, импулсен режим, IQ режим
Закъснение изход 2	1 min – 2 h
Височина на монтаж	2,5 m – 8 m (IR Quattro)
Степен на защита	IP 2D (IP54 с AP Box)
Клас на защита	II
Работна температура	0 °C до +40 °C
Брой зони на откриване	1760 зони (IR Quattro)
Гаранция	5 години
Място на инсталиране	Вътрешен, монтаж на таван
Тип на управление	Потенциометри, DIP превключватели, опционално дистанционно
DIM управляващ изход	1 – 10 V / 50 баласта макс.
Тестов режим	Да (чрез DIP 1)
Полуавтоматична / напълно автоматична работа	Да (чрез DIP 2)
Включени аксесоари	Няма (налични опционални аксесоари)

Често задавани въпроси - IR Quattro COM2 STEINEL

Как да инсталирам детектора IR Quattro COM2?

Инсталацията трябва да бъде извършена от професионалист. Изключете захранването преди всяка намеса. Монтирайте модула за зареждане, свържете проводниците според схемата, след това щракнете модула за детектиране и го заключете чрез заключващия механизъм (евентуално с отвертка). Спазвайте стандарта NF C-15100.

Как да настроя чувствителността на откриване?

Обхватът на откриване се настройва с потенциометър ⑨. За намалена зона (напр. офис) завъртете наляво; за максимална зона - надясно. Настройката позволява адаптиране на откриването към вашите точни нужди.

Какво да направя, ако светлината не светва?

Проверете захранващото напрежение, зададената стойност на осветеност (потенциометър ⑤) и зоната на откриване. Уверете се, че няма препятствия пред сензора. Постепенно увеличавайте прага в луксове, докато светлината светне.

Какво да направя, ако светлината не изгасва?

Намалете зададената стойност в луксове (потенциометър ⑤) или изчакайте края на закъснението. Проверете за паразитни източници на топлина (радиатор, отворени прозорци, животни) и отдалечете WiFi устройствата от детектора, ако е необходимо.

Как да използвам дистанционното?

Опционалното дистанционно (реф. EAN 4007841 000387) позволява дистанционно настройване на функциите: тестов режим, маркиране, режим на представяне, регулиране на интензитета на светлината и др. Насочете дистанционното към детектора и задръжте съответния бутон натиснат за повече от 5 секунди.

Каква е максималната зона на откриване?

В тангенциален режим зоната на откриване може да достигне 7 x 7 m (49 m²) за IR Quattro и 20 x 20 m (400 m²) за IR Quattro HD. Зоната варира според височината на монтаж (2,5 до 8 m) и настройката на обхвата.

Как да настроя закъснението?

Използвайте потенциометър ⑥ за комутационен изход 1 (30 s до 30 min) и потенциометър ⑦ за изход 2 (1 min до 2 h). В крайна лява позиция изход 1 преминава в импулсен режим (около 2 s). В крайна дясна позиция IQ режимът автоматично адаптира продължителността.

Мога ли да използвам този детектор на открито?

Детекторът е проектиран само за вътрешен монтаж (IP 2D). С опционалната AP Box достига IP 54, което позволява използване на открито под навес. Все пак избягвайте директно излагане на атмосферни влияния.

Как да премина в тестов режим?

Поставете DIP превключвател 1 в позиция TEST. В тестов режим детекторът включва светлината за около 8 секунди при всяко откриване на движение, независимо от околната осветеност. Синият LED мига при откриване.

Какво означава IQ режим?

IQ режимът (закъснение в крайна дясна позиция) е самообучаващ се алгоритъм, който автоматично коригира продължителността на закъснение между 5 и 20 минути в зависимост от обичайното поведение на обитателите. Той оптимизира времето за осветление за комфорт и енергийна ефективност.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ IR Quattro COM2 STEINEL

благодарим за доверието, кое- то ни гласувахте с покупката на новия ви сензор STEINEL. Вие избрахте висококачествен продукт, произведен, изпитан и опакован с най-голямо старание.

Моля запознайте се с тези инструкции преди монтажа. Дълга, надеждна и безпроблемна работа може да бъде гарантирана само при правилен монтаж и пускане в експлоатация.

Указания за безопасност

■ Преди каквито и да е работи по сензора, прекъснете
електрическото захранване!
При монтаж електрическата система трябва да е без напрежение. Първо спрете електрическия ток, след което проверете системата с уред за проверка на напрежението.

Монтажът на сензора изисква работа с електричество. Затова трябва да се извърши професионално, според съответните държавни предписания и изисквания (VDE 0100).

Клема В 1, В 2 е контакт за слаботокови вериги, не поголеми от 1 А. Той трябва да бъде със съответния предпазител.
На управлявация изход DIM 1-10 V могат да се използват изключително само ел. баласти с електрически изолиран сигнал.

Монтаж/Иnstалация ⑬ (виж рисунка на стр. 2)

Сензорът е предвиден само за скрит монтаж на таван в помещения (освен COM 1 AP). Съответният адаптер за таван, както и адаптер за монтаж с открити кабели не е включен в комплекта.

Сензорът и ел. баласт се доставят сглобени, след вграждане на ел. баласт и предприемане на настройките на потенциометрите/Dip-шалтери-

те, трябва да се свържат заедно. След което сензорът трябва да се заключи със заключащия механизъм ⑫, евентуално с помощта на отвертка.

Принадлежности:

Кутия Kaiser,

EAN: 4007841 000370

Адаптер за таван, със скоба, EAN: 4007841 002855

Потребителско дистанционно

управление,

EAN: 4007841 003012

Описание на устройството

① Ел. баласт

② Сензор

⑤ Настройка на светлочувствителността

⑥ Настройка на времето изход 1

⑦ Време преди изключване ОВК изход 2

⑧ Забавяне на включенето ОВК изход 2

⑨ Настройка на обхвата

(3) Кутия Kaiser, опция

⑪ Адаптер за таван, със скоба, опция

⑭ Паралелни свързвания

⑮ Време преди изключване

Светлина за ориентиране

DIM

Инфрачервените детектори от серията Control PRO контролират осветлението и ОВК (само COM 2) напр. в офиси, училища, обществени или частни сгради, в зависимост от околната осветеност и присъствие-то на хора.

Високотехнологичният обек- тив на пиро-сензора осигурява квадратен, типичен за помеще- ния, обхват, в който се засичат най-малки движения. Настрой- ките на изходите, както и на обхвата на детектора се правят посредством потенциометрите

и Dip-шалтерите, съответно опционалното дистанционно управление.

Продуктът се отличава с ни- ския си разход на енергия.

Presence Control PRO

IR Quattro COM 1 / COM 1 AP IR Quattro HD COM 1 / COM 1 AP

1 изход, зависи от избрана степен на осветеност и присъствие.

Възможности за настройка: - Избрана степен на осветеност - Време преди изключване, им- пулс, IQ-режим

Presence Control PRO

IR Quattro COM 2 IR Quattro HD

1 изход, като СОМ 1. Допълнителен втори изход ОВК (отопление/вентилация/климатизация), зависи от присъствие.

Възможности за настройка: - Време преди изключване - Забавяне на включването - Наблюдение на помещението

Presence Control PRO

IR Quattro DIM IR Quattro HD DIM

1 изход, зависи от избрана степен на осветеност и присъствие.

Възможности за настройка: - Избрана степен на осветеност - Време преди изключване, IQ-режим - Светлина за ориентиране - Настройка на постоянната светлина

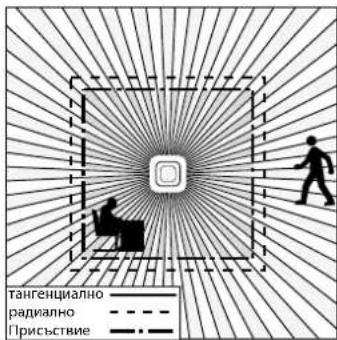

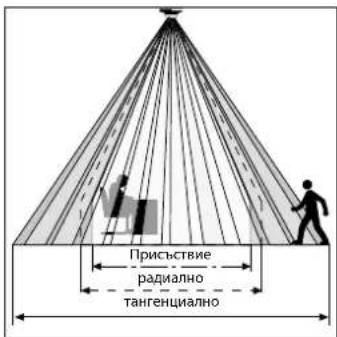

Обхват на наблюдение

Сигурното засичане на при- съствие зависи от броя, ка- чеството и подредбата на обективите. IR Quattro със своя квадратен обхват от 49 м² разделен на 13 нива с 1760 зони на включ-

ване, засича дори минимални движения. IR Quattro HD e с квадратен обхват от 64 м², разполага с 4800 зони на включване и е по-прецизен. С настройка на потенциометьра се дава възможност за

индивидуализиране на тези обхвати. Поради квадратната форма на обхвата и възможността за свързване между Master/Slave-моделите, планирането на помещенията е лесно, бързо и оптимально.

Ел. инсталация/автоматичен режим

При избор на кабелите трябва да се спазват предписанита на VDE 0100 (виж сведенията за безопасност на стр. 10). За кабелите на детектора е в сила: според VDE 0100 520 раздел 6 кабелът между сензора и ел.

баласт може да бъде с много проводници, както за ел. за- хранване, така и за управление (напр. NYM 5 × 1,52). Кабелната мрежа трябва да бъде с макс. диаметър 10 мм. За клемата към захранването е предвиде-

но пространство за макс. 2 × 2,5 mm². При монтаж с открити кабели трябва да се включи предварително предпазител (16 A).

Размери (Ш × В × Д): 120 × 120 × 76 мм

Захранване: 230 – 240 V, 50 Hz / 60 Hz

Минимален товар: 3 W

Мощност, изход 1: pele 230 V(COM 1/COM 2) макс. 2000 W активен товар (cos φ = 1)макс. 1000 VA (cos φ = 0,5)

Ел. баласт: пиков тов при включване макс. 800 A/200 μs(COM 1/COM 1 AP/COM 2/DIM) 30 × (1 × 18 W), 25 × (2 × 18 W)25 × (1 × 36 W), 15 × (2 × 36 W)20 × (1 × 58 W), 10 × (2 × 58 W)индивидуалните токове на включване на ел. баластите dace спазват!При по голяма електр. мощност трябва да се включипредв. реле или контактор

Мощност, изход 2: присъствие(само COM 2) макс. 230 W/230 Vмакс. 1A, (cos φ = 1) заOBK (отопление/вентиляция/климатизация)

Обхват: IR Quattro IR Quattro HDПрисъствие: макс. 4 × 4 м (16 кв.м) макс. 8 × 8 м (64 кв.м)Радиално: макс. 5 × 5 м (25 кв.м) макс. 8 × 8 м (64 кв.м)Тангенциално: макс. 7 × 7 м (49 кв.м) макс. 20 × 20 м (400 кв.м)

Светлина: 10 – 1000 лукса, « / дневна светлина /DIM 100 – 1000 лукса праг на регулиране

Изход 1: 30 сек. – 30 мин., импуlsen режим (около 2 сек.),Настройка на времето IQ-режим (автоматично адаптиране към профилана потребителя)

Изход 2: само COM2 за OBKНастройка на времето 0 сек. – 10 мин. забавяне на включването1 мин. – 2 часа време преди изключванеавтоматично наблюдение на помещението

DIM: 30 сек. – 30 мин.Настройка на времето IQ-режим (автоматично адаптиране къмпотребителския профил)Управляващ изход: 1 – 10 V / макс. 50 ел. балести, макс. 100 mAВисочина на монтаж: 2,5 м – 8 м (IR Quattro)(таван) 2,5 м – 10 м (IR Quattro HD)Място на монтаж: във вътрешността на сгради

Сензор: 13 нива на засичане, 1760 зони на включване (IR Quattro)13 нива на засичане, 4800 зони на включване (IR Quattro HD)

Вид защита: IP 20Клас защита: II

Температуреч диапазон: 0 °C до 140 °C

Функции – настройки през DIP-шалтер

COM 1 + COM 2

DIP 1

Нормална експлоатация / тест (NORM / TEST)

Тестовият режим има предимство пред всички останали настройки и служи за проверка на функционалността, както и на обхвата. Независимо от освете-

ността, детекторът включва осветлението, при движение, за около 8 сек. (син LED мига при засичане). В нормален режим са валидни всички индивидуално

избрани стойности на потенцио- метрите. Без включен товар, детекторът също може да бъде настройван с помощта на синия LED.

DIP 2

Осветлението се изключва само автоматично. Включването е ръчно, светлината трябва да

се пусне от бутона и остава включена за избраното на потенциометъра време.

(2 × натискане /включва за 4 часа).

Автомат: (AUTO)

Осветлението се включва и из- ключва автоматично, според осветеността и присъствието. Осветлението може да бъде включено ръчно по всяко вре- ме. При това автоматичното

контролиране се деактивира за кратко. Независимо от избраните стойности, при ръчно натискане на бутона светлина-та остава за 4 часа включена (2 × натискане) или изключена

(1 x натискане). При натискане на бутона преди изтичане на 4 часа Presence Control IR Quattro преминава в обичайния сензорен режим.

DIP-3

Бутон/ключ

Съобщава на сензора как да тъл кува входния сигнал. С присвояването на външни бутони/ключове датчикът може да се използва като полуавтомат и по всяко време да се управлява ръчно.

- Избор на експлоатация като бутон или ключ - Повече бутони могат да се включат към един управлява вход

- Светещ бутон се използва само с нулев проводник - Дължина на кабела между сензора и ключа < 50 м

DIP-4

Бутон ON/ON-OFF

В позиция ON-OFF осветлението по всяко време може да се включи и изключи ръчно (изключе-

ние импулсен режим: липсва ръчно изключване). В позиция ON ръчното изключване е не-

възможно. При всяко натискане на бутона времето преди из-ключване стартира наново.

DIM

DIP-5

Осигурява константно ниво на осветеност. Сензорът измерва наличната дневна светлина и включва допълнително изкуствена светлина, за да достигне

желаното ниво на осветеност. При промяна на дневната светлина, допълнителната изкустве на светлина съответно се адаптира. Допълнителното включва-

не на изкуствена светлина се извършва в зависимост от при- съствието.

Функции – настройки с потенциометър

COM 1 + COM 2

Потенциометър ⑤

Настройка на светлочувствителността

Желаният праг на задействане може да бъде регулиран безстепенно от около 10-1000 лукса.

Регулатор в дясно : MAX дневен режим Регулатор в ляво: MIN нощен режим

Според мястото на монтаж може да е необходима корекция на настройката с 1-2 деления на скалата.

Примери за приложение Зададени стойности на осветеност
Нощен режим мин
Коридори, антрета 1
Стълби, ескалатори 2
Мокри помещения, тоалетни, килери, столови 3
Продажбени салони, детски градини, предучилищни помещения, спортни салони	4
Работни помещения: офиси, конферентни и заседателни зали, фини монтажни дейности, кухни	5
Работни области, изискващи силно осветление: лаборатория, техническо чертане, прецизни дейности	>=6
Дневен режим макс

Сведение: Според мястото на монтаж може да е необходима корекция на настройката с 1-2 деления на скалата. Измерването на осветеността се извършва върху сензора.

Потенциометър ⑥

Настройка на времето

време преди изключване изход 1. Стойност 30 сек. – 30 мин.

Желаното време преди из- ключване може да се регулира безстепенно от мин. около 30 сек. - макс. 30 мин. След 3 мин. се калибрира собствената

светлина. При подминаване на прага, сензорът изключва, след изтичане на времето преди изключване.

Импулсен режим (освен DIM) ∥

Когато поставите регулатора на (в ляво) уредът ще е в импул- сен режим, т.е. изходът ще е включен за около 2 сек. (напр. за

стълбищен автомат). След това за около 8 секунди сензорът не реагира на движение. Заради собственото заслепяване с

външна светлина тук е възможен само дневен режим.

IQ-режим

Макс. в дясно: Времето преди из- ключване се адаптира динамич- но и самообучаващо към поведе- нието на потребителя.

Посредством обучаващ алгори- тъм се определя оптималният времени цикъл.

Най-краткият интервал е 5 мин, най-дългият 20 мин.

COM 2

Потенциометър ⑦

време преди изключване изход 2 ОВК

• стойност 1 мин. – 2 часа
• в дясно: макс
• В ЛЯВО: МИН

Потенциометър ⑧

Забавяне на включването изход 2 ОВК

• стойност 0 сек. – 10 мин.
• в дясно: наблюдение на
помещението
• в ляво: 0 сек. (изкл.)

При избор на "наблюдение" се намалява чувствителността на изход "присъствие". Контактът се затваря едва при значимо движение, сигнализирайки с висока сигурност присъствието на хора.

Времето преди изключване оста- ва активно. Забавянето на включването е деактивирано.

Потенциометър ⑮

Намалено осветление (DIM)

При спад под избраната осветеност, тази функция позволява основно осветление за настроено-то време преди изключване. То представлява около 10% от максимальната сила на осветлението. При присъствие сензорът се включва на 100% светлина (регу-

лиране на постоянната светлина OFF) или според предварително настроената яркост (регулиране на постоянната светлина ON). Ако не се отчете движение, след изтичане на времето преди изключване сензорът включава отново на основно осветление. То

се изключва, когато времето преди изключване (1 мин. – 30 мин.) изатече или осветеността се постипне изяло от дневната светлина. В настройка ON сензорът включва и изключва основното осветление директно при спад на яркостта.

Настройка на обхвата

Адаптиране на обхвата към индивидуалните нужди.

Според таблица технически дан- ни настройка на индивидуални потребности стр. 4-5.

Паралелни свързвания

При използване на повече детектори те трябва да бъдат свързани за същата фаза!

⑭.1 Основен/основен

При паралелно включване могат да бъдат използвани повече основни сензори. При това всеки основен сензор включва своята група според собственото из-

мерване на осветеността. Времената и осветеността се настройват индивидуално за всеки основен детектор. Товарът се разпределя между отделните основни

сензори. Присъствието се засича съвместно от всички датчици. Изходът за присъствие може да се прихване при произволен ос- новен детектор.

142 Основен/подчинен

Експлоатацията основен/подчинен сензор позволява да се засичат по-големи помещения (включен товар = основен, без товар = подчинен). Анализът на освете-

ността в помещението се прави изключително на основния сензор. Подчинените сензори съобщават засеченото движение на основния. Включването на освет-

лението или ОВК-системата се извършва без изключение от основния сензор.

⑭ два датчика на външен стълбищен автомат

Датчик като стълбищен автомат

Старо строителство / ремонт Светлината се активира с бутон. Не е възможен нощен режим, само дневен.

Допълнителни функции през RC5

Функция въвеждане в експлоатация

С натискане на бутон, > 5 с, се ак- тивира функцията за въвеждане в експлоатация за 100 часа.

145 DIM-сензор

Презентационен режим

С натискане на бутон, > 5 с, светлината е ИЗКЛ, докато не бъде засечено движение. Ако повече не бъде засечено движение, след изтичане на допълнителното време, лампата преминава в сензарен режим (LED ВКЛ).

Допълнителни функции през RC8 (DIM-версия)

Основно осветление

С натискане на съответния бутон,

5 с. основното осветление се изменя на 60 мин.

Стойност на основното осветление

С натискане на съответните бутони, > 5 с, стойността на осветеност се променя на стъпки по 10 % на: 1 = 10 %, 2 = 20 %, ... 6 = 60%

Димиране през ключ

При свързан ключ към клемата 5, осветлението може да се димира с натискане на ключа. Ключът за- дава в началото максимальна стойност, след което започва да се връща към минимальна стой- ност. Когато ключът бъде пуснат, съответната стойност се запазва до следващото изключване, без да е необходима допълнителна настройка.

След което датчикът остава в на- строения преди това сензорен режим.

Посоката на димиране (макс./мин.) може да бъде променена с кратко отпускане на ключа и повторното му натискане.

Посредством дистанционното управление (опция) функциите могат да бъдат управлявани комфортно от долу.

Сведение: Импулсният режим не може да се изтрие от дистанционното управление. Импулсният режим да се изключи

ръчно., дистанционно управление Presence Control; EAN: 4007841 000387

Светлината не се включва	НяманапрежениеИзбрана е твърде ниска стойност луксовеНяма засечено движение	Да се провери напрежениетоБавно да се увеличистойността луксове, докатосветлината включиДа се осигури свободнавидимост към сензораДа се провери обхвата
Светлината не се изключва	Твърде висока стойностлуксовеВремето преди изключванеизтичаСмущаващи източници натоплина, напр.: нагреватели,отворени врати и прозор-ци, домашни животни, лампи/прожектори, движещи сеобектиWLAN-уредът е поставентвърде близо до сензора	Луксовете да се намалятДа се изчака времето предиизключване, съответно да сенамалиСтационарните източници насмущение да се изолират спокриващо фолиоРазстояниетомеждуWLAN-uredа и сензора да сеувеличи
Сензорът изключва, въпрекиприсъствието	Времето преди изключванеетвърде малкоПрагът на осветеност енисък	Времето преди изключванеда се увеличиНастройка на светлочувствителността да се промени
Сензорът се изключва твърдекъсно	Времето преди изключванеетвърде голямо	Времето преди изключванеда се намали
При фронтално движение сен-зорът включва твърде късно	Обхватът за фронталнодвижение е намален	Да се монтират допълни-телни сензориРазстоянието между двасензора да се намали
Въпреки тъмнина, сензорът невключва при присъствие	Избрана е твърде нискастойност луксове	Сензорът деактивиран отбутона ?Полуавтомат?Да се увеличи прагът наосветеност

Отстраняване

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда.

Не изхвърляйте електроуреди с общите домашни отпадъци!

Само за страни от ЕС:

Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не могат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда.

В ролята ви на купувач разполагате със законови права спрямо продавача. Ако тези права съществуват във вашата страна, тази гаранционна декларация не ги ограничава, нито ги съкращава. Ние ви даваме 5 години гаранция за перфектна изработка и правилно функциониране на ваши продукт STEINEL-Professional - от серията Сензорна техника. Ние гарантираме, че този продукт няма материални, производствени и конструктивни недостатцы. Ние гарантираме функционалността на всички електронни елементи и кабели, както и липсата на дефекти в използваните материали и техните повърхности.

Гаранционен иск

Ако искате да направите рекламация на вашия продукт, моля да го изтратите напълно окомплектован и за наша сметка, заедно с оригиналната касова бележка или фактура, които трябва да съдържат датата на покупката и обозначенисто на продукта, на вашия търговец или директно на нас, ТАШЕВ-ГАЛВИНГ ООД, Бул. Климент Охридски № 68, 1756 София, България. Затова ви препоръчваме грижливо да пазите касовата бележка или фактурата до изтичане на гаранционния срок. За щети настъпили по време на транспорта на продукта STEINEL не поема отговорност.

Информация за представяне на гаранционен иск ще получите на нашата интернет страница www.tashev-galving.com

Ако имате гаранционен случай или въпрос по вашия продукт, можете да ни се обадите по всяко време на нашия серверен телефон [phone].

CN 操作说明书

尊敬的客户，
