KÄYTTÖOHJE IR Quattro COM2 STEINEL

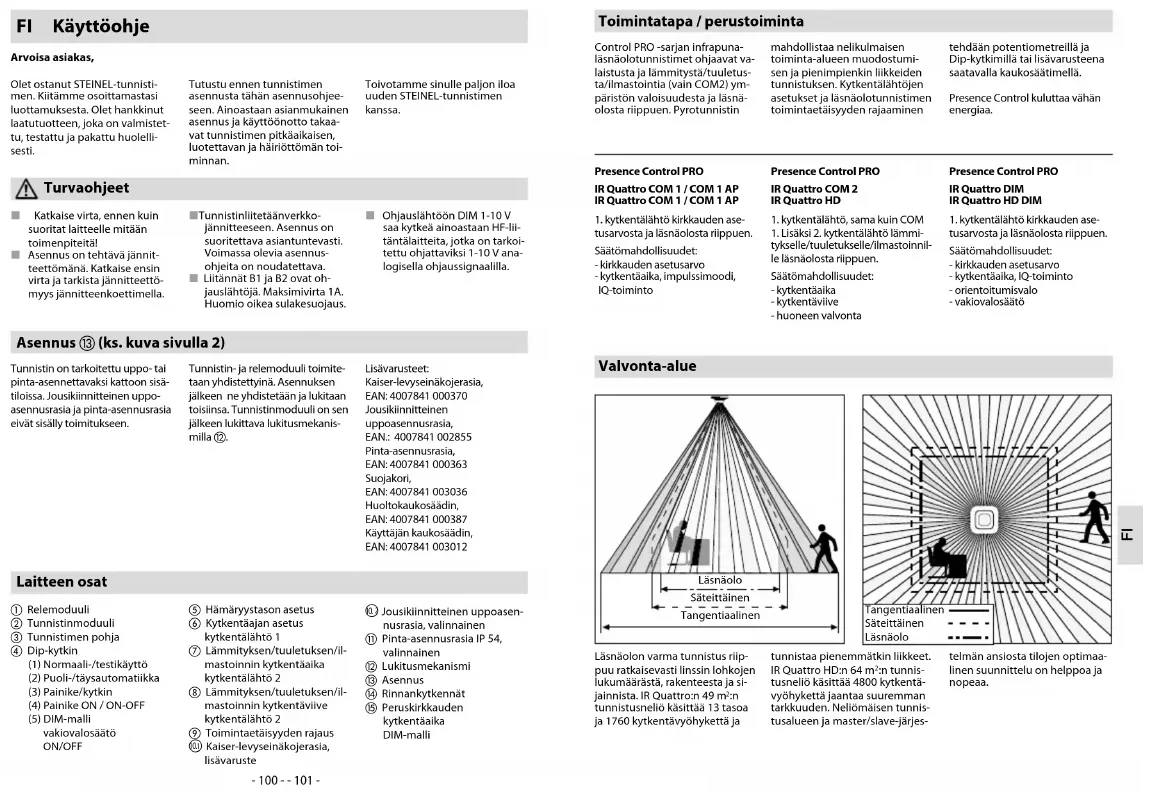

GARANTI PRODUCENT ÅRS GARANTI PRODUCENT ÅRS GARANTI Bortskaffelse Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding. Smid ikke elapparater ud sammen med hus-holdningsaffaldet!Kun for EU-lande:I henhold til det europæiske direk-tiv om kasserede el- og elektronik-apparater skal kasserede elappara-ter indsamles separat og bortskaf-fes til miljøvenlig genvinding.- 100 - - 101 - L Katkaise virta, ennen kuin suoritat laitteelle mitään toimenpiteitä! L Asennus on tehtävä jännit- teettömänä. Katkaise ensin virta ja tarkista jännitteettö- myys jännitteenkoettimella. L Tunnistin liitetään verkko- jännitteeseen. Asennus on suoritettava asiantuntevasti. Voimassa olevia asennus- ohjeita on noudatettava. L Liitännät B1 ja B2 ovat oh- jauslähtöjä. Maksimivirta 1A. Huomio oikea sulakesuojaus. L Ohjauslähtöön DIM 1-10 V saa kytkeä ainoastaan HF-lii- täntälaitteita, jotka on tarkoi- tettu ohjattaviksi 1-10 V ana- logisella ohjaussignaalilla. Laitteen osat a Relemoduuli b Tunnistinmoduuli c Tunnistimen pohja d Dip-kytkin (1) Normaali-/testikäyttö (2) Puoli-/täysautomatiikka (3) Painike/kytkin (4) Painike ON / ON-OFF (5) DIM-malli vakiovalosäätö ON/OFF e Hämäryystason asetus f Kytkentäajan asetus kytkentälähtö 1 g Lämmityksen/tuuletuksen/il- mastoinnin kytkentäaika kytkentälähtö 2 h Lämmityksen/tuuletuksen/il- mastoinnin kytkentäviive kytkentälähtö 2 i Toimintaetäisyyden rajaus

Kaiser-levyseinäkojerasia, lisävaruste

Jousikiinnitteinen uppoasen- nusrasia, valinnainen k Pinta-asennusrasia IP 54, valinnainen l Lukitusmekanismi m Asennus n Rinnankytkennät o Peruskirkkauden kytkentäaika DIM-malli Asennus m (ks. kuva sivulla 2) Tunnistin on tarkoitettu uppo- tai pinta-asennettavaksi kattoon sisä- tiloissa. Jousikiinnitteinen uppo- asennusrasia ja pinta-asennusrasia eivät sisälly toimitukseen. Tunnistin- ja relemoduuli toimite- taan yhdistettyinä. Asennuksen jälkeen ne yhdistetään ja lukitaan toisiinsa. Tunnistinmoduuli on sen jälkeen lukittava lukitusmekanis- milla l. Lisävarusteet: Kaiser-levyseinäkojerasia, EAN: 4007841 000370 Jousikiinnitteinen uppoasennusrasia, EAN.: 4007841 002855 Pinta-asennusrasia, EAN: 4007841 000363 Suojakori, EAN: 4007841 003036 Huoltokaukosäädin, EAN: 4007841 000387 Käyttäjän kaukosäädin, EAN: 4007841 003012 FI Käyttöohje Arvoisa asiakas, Olet ostanut STEINEL-tunnisti- men. Kiitämme osoittamastasi luottamuksesta. Olet hankkinut laatutuotteen, joka on valmistet- tu, testattu ja pakattu huolelli- sesti. Tutustu ennen tunnistimen asennusta tähän asennusohjee- seen. Ainoastaan asianmukainen asennus ja käyttöönotto takaa- vat tunnistimen pitkäaikaisen, luotettavan ja häiriöttömän toi- minnan. Toivotamme sinulle paljon iloa uuden STEINEL-tunnistimen kanssa. Turvaohjeet Toimintatapa / perustoiminta Control PRO -sarjan infrapuna- läsnäolotunnistimet ohjaavat va- laistusta ja lämmitystä/tuuletus- ta/ilmastointia (vain COM2) ym- päristön valoisuudesta ja läsnä- olosta riippuen. Pyrotunnistin mahdollistaa nelikulmaisen toiminta-alueen muodostumi- sen ja pienimpienkin liikkeiden tunnistuksen. Kytkentälähtöjen asetukset ja läsnäolotunnistimen toimintaetäisyyden rajaaminen tehdään potentiometreillä ja Dip-kytkimillä tai lisävarusteena saatavalla kaukosäätimellä. Presence Control kuluttaa vähän energiaa. Presence Control PRO IR Quattro COM 1 / COM 1 AP IR Quattro COM 1 / COM 1 AP

1. kytkentälähtö kirkkauden ase-

tusarvosta ja läsnäolosta riippuen. Säätömahdollisuudet: - kirkkauden asetusarvo - kytkentäaika, impulssimoodi, IQ-toiminto Presence Control PRO IR Quattro COM 2 IR Quattro HD

1. kytkentälähtö, sama kuin COM

1. Lisäksi 2. kytkentälähtö lämmi-

tykselle/tuuletukselle/ilmastoinnil- le läsnäolosta riippuen. Säätömahdollisuudet: - kytkentäaika - kytkentäviive - huoneen valvonta Presence Control PRO IR Quattro DIM IR Quattro HD DIM

1. kytkentälähtö kirkkauden ase-

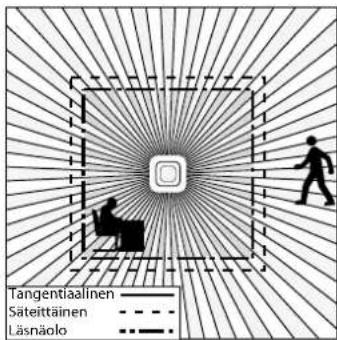

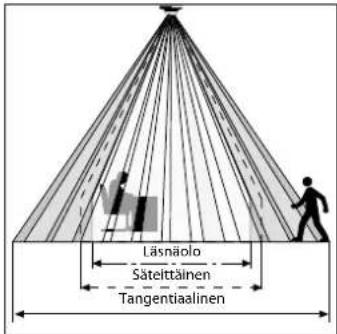

tusarvosta ja läsnäolosta riippuen. Säätömahdollisuudet: - kirkkauden asetusarvo - kytkentäaika, IQ-toiminto - orientoitumisvalo - vakiovalosäätö Valvonta-alue Läsnäolon varma tunnistus riip- puu ratkaisevasti linssin lohkojen lukumäärästä, rakenteesta ja si- jainnista. IR Quattro:n 49 m

tunnistusneliö käsittää 13 tasoa ja 1760 kytkentävyöhykettä ja tunnistaa pienemmätkin liikkeet. IR Quattro HD:n 64 m

:n tunnis- tusneliö käsittää 4800 kytkentä- vyöhykettä jaantaa suuremman tarkkuuden. Neliömäisen tunnis- tusalueen ja master/slave-järjes- telmän ansiosta tilojen optimaa- linen suunnittelu on helppoa ja nopeaa. Läsnäolo Säteittäinen Tangentiaalinen Tangentiaalinen Säteittäinen Läsnäolo FI- 102 - - 103 - Sähköasennus/automaattikäyttö Johdotuksessa käytettävien kaa- pelien valinnassa on noudatetta- va VDE 0100 asennusmääräyksiä (katso turvaohjeet sivulla 100). Läsnäolotunnistimien johdotus: VDE 0100 520 -säädöksen kohdan 6 mukaisesti tunnisti- men ja elektronisen liitäntälait- teen välisessä johdotuksessa saa käyttää usean virtapiirin johtoa, joka sisältää sekä verkkojän- nitejohdot että ohjausjohdot (esim. NYM 5 x 1,52). Verkkojoh- don halkaisija saa olla enintään 10 mm. Verkkoliitin on enintään 2 × 2,5 mm

. AP-mallin asennuk- sessa on käytettävä johdonsuo- ja-automaattia (16 A). Tekniset tiedot Mitat (L × K × S): 120 × 120 × 76 mm Verkkojännite: 230 – 240 V, 50 60 Hz Minimikuormitus: 3 W Teho, kytkentälähtö 1 Rele 230 V (COM 1/COM 2) enint. 2000 W resistiivinen kuorma (cos φ = 1) enint. 1000 VA (cos φ = 0,5) Elektroninen liitäntälaite: Kytkentävirran huippu enint. 800 A/200 μs (COM 1/COM 1 AP/COM 2/DIM) 30 × (1 × 18 W), 25 × (2 × 18 W) 25 × (1 × 36 W), 15 × (2 × 36 W) 20 × (1 × 58 W), 10 × (2 × 58 W) Huomioi elektronisten liitäntälaitteiden kytkentävirtapiikit Suuremmissa kytkentätehoissa on käytettävä välirelettä tai kontaktoria Teho, kytkentälähtö 2 Läsnäolo (vain COM 2) enint. 230 W/230 V enint. 1A, (cos φ = 1) lämmitys/tuuletus/ilmastointi Tunnistusneliöt: IR Quattro IR Quattro HD Läsnäolo: enint. 4 × 4 m (16 m

Säteittäisesti: enint. 5 × 5 m (25 m

Valoisuusarvon asetus: 10 – 1000 luksia, ∞ / päivänvalo / DIM 100 – 1000 luksin säätökynnys Kytkentälähtö 1: 30 s – 30 min, impulssitoiminto (noin 2 s), Kytkentäajan asetus IQ-toiminto (automaattinen sovitus käyttöprofiiliin) Kytkentälähtö 2: vain COM2 lämmitystä/tuuletusta/ilmastointia varten Kytkentäajan asetus 0 s – 10 min kytkentäviive 1 min – 2 h kytkentäaika Huoneen automaattinen valvonta DIM: 30 s – 30 min Kytkentäajan asetus IQ-toiminto (automaattinen sovitus käyttöprofiiliin) Ohjauslähtö: 1 – 10 V, enint. 50 elektronista liitäntälaitetta, enint. 100 mA Asennuskorkeus: 2,5 m – 8 m (IR Quattro) (asennus kattoon) 2,5 m – 10 m (IR Quattro HD) Käyttöpaikka: rakennusten sisätiloissa Tunnistintekniikka: 13 tunnistustasoa, 1760 kytkentävyöhykettä (IR Quattro) 13 tunnistustasoa, 4800 kytkentävyöhykettä (IR Quattro HD) Kotelointiluokka: IP 20 Suojausluokka: II Lämpötila-alue: 0 °C ... +40 °C PSN LL' LNPLNPSN LL' LNLN1-10V1-10V+–max. 100 mA COM1 DIM PSN LL'

PSNLL' PN COM 1 AP FI- 104 - - 105 - DIP 4 ON-OFF-asennossa valaistus voi- daan kytkeä ja sammuttaa mil- loin tahansa manuaalisesti (poik- keus impulssitoiminto: manuaali- nen sammuttaminen ei mahdol- lista). Valojen manuaalinen sam- muttaminen ei ole enää mahdol- lista ON-asennossa. Kytkentäaika käynnistyy uudelleen painikkeen jokaisen painamisen yhteydessä. Painike ON/ON-OFF DIP 1 Toiminnot – asetukset DIP-kytkimillä Testikäyttö ohittaa kaikki muut läsnäolotunnistimen asetukset ja on tarkoitettu toiminnallisuuden sekä toiminta-alueen ja toimin- tojen tarkastamiseen. Läsnäolo- tunnistin kytkee valaistuksen kirkkaudesta riippumatta liik- keen yhteydessä noin 8 sekun- nin ajaksi. (Sininen LED vilkkuu tunnistuksen yhteydessä). Nor- maalikäytössä kaikki yksilöllsesti asetetut potentiometrin arvot ovat voimassa. Läsnäolotunnis- timen asetukset voidaan asettaa myös ilman liitettyä kuormaa sinisen LEDin avulla. Normaalikäyttö / testikäyttö (NORM / TEST) DIP 2 Valaistus kytkeytyy ja sammuu kirkkaudesta ja läsnäolosta riip- puen automaattisesti. Valaistus voidaan kytkeä milloin tahansa manuaalisesti. Kytkentäauto- matiikan toiminta keskeytyy silloin väliaikaisesti. Asetetuista arvoista riippumatta valo palaa 4 tunnin ajan (paina 2 x) tai sam- muu 4 tunnin ajaksi (paina 1 x), kun painiketta painetaan. Jos painiketta painetaan ennenkuin 4 tuntia on kulunut, Presence Control IR Quattro siirtyy auto- maattisesti normaaliin tunnistin- käyttöön. Puoliautomatiikka (MAN) / täysautomatiikka (AUTO) Täysautomatiikka: (AUTO) Puoliautomatiikka: (MAN) Valaistus sammuu vain auto- maattisesti. Kytkentä tehdään manuaalisesti, valo on sytytettä- vä painikkeella ja jää palamaan potentiometrillä asetetuksi ajak- si. (2 × painaminen /kytkeminen, päällä 4 tuntia). DIP 3 Osoittaa tunnistimelle, miten tuleva signaali on analysoitava. Ulkoisilla painikkeilla/kytkimillä tunnistinta voidaan käyttää puo

liautomaattisen laitteen tavoin ja ohjata sitä aina tarvittaessa manuaalisesti. n Käyttö joko painikkeella tai kytkimellä n Yhteen ohjauslähtöön mahdollista kohdistaa useampi painike n Merkkilampullista painiketta saa käyttää vain nollajohdin lii

tettynä. nTunnistimen ja kytkimen välisen johdon pituus < 50 m Painike/kytkin (COM 1/COM 2) Toiminnot – säätimillä tehtävät asetukset Käyttöesimerkkejä Kirkkauden asetusarvot Yökäyttö min Käytävät, sisääntuloaulat 1 Portaikot, liukuportaat, liukukäytävät 2 Pesuhuoneet, WC-tilat, valvomot, ruokalat 3 Myymälät, päiväkodit, esikoulut, urheiluhallit 4 Työtilat: Toimisto-, konferenssi- ja neuvottelutilat, pienasennustyöt, keittiöt

Työtilat, joissa on nähtävä tarkasti > = 6 Päiväkäyttö enint. Kytkentäaika kytkentälähtö 1 Asetusarvo 30 s – 30 min Haluttu kytkentäaika voidaan asettaa portaattomasti n. 30 s – 30 min välille. Valoisuus mitataan noin 3 minuutin kuluttua. Kun kynnys ylittyy, tunnistin kytkey- tyy pois toiminnasta kytkentä- ajan kuluttua loppuun. Kytkentäajan asetus Kun asetat säätimen asentoon (vasen ääriasento), laite on impuls

sitoiminnossa eli tunnistin antaa n. 2 sekunnin kytkentäpulssin esim. porrasautomaatille.Tunnistin ei sen jälkeen reagoi liikkeeseen noin 8 sekuntiin. Käyttö on mah

dollista vain päivällä. Oikea ääriasento: Kytkentäaika sää

tyy dynaamisesti ja itseopetetusti käyttäjän toiminnan mukaisesti. Optimaalinen jaksoaika selvitetään salgoritmin kautta. Lyhin aika on 5 min, pisin 20 min. Impulssitoiminto (paitsi DIM) IQ-toiminto Haluttu kytkeytymiskynnys voi- daan asettaa portaattomasti noin 10 luksin – 1000 luksin välille. Säätimen oikea ääriasento: MAKS. päiväkäyttö Säätimen vasen ääriasento: MIN. yökäyttö Hämäryystason asetus Säädin e Säädin f (COM 1/COM 2) DIP 5 Huolehtii valon muuttumatto- masta kirkkaudesta. Tunnistin mittaa päivänvalon ja kytkee va

laistuksen tasolle, jolla saavute- taan haluttu kirkkaustaso. Tun- nistin muuttaa valaistuksen tasoa päivänvalon muuttumisen mu

kaan. Valaistuksen kytkeminen riippuu päivänvalon määrän li- säksi myös läsnäolosta. Vakiovalon säätö ON/OFF Huom: Asetusta saatetaan asennuspaikasta riippuen joutua korjaamaan 1-2 asteikkoviivan verran. Kirkkaus mitataan tunnistimessa. DIM FI- 106 - - 107 -

• Asetusarvo 1 min – 2 h

• Oikea ääriasento: max

• Vasen ääriasento: min

• Asetusarvo 0 s – 10 min

• Oikea ääriasento: huoneen valvonta

• Vasen ääriasento: 0 s (POIS) "Valvonta"-asennossa kytkentäläh

dön herkkyys vähenee. Kytkentä tapahtuu vain selvän liikkeen yhteydessä. Kytkentäaika on edelleenkin aktivoituna. Kytkentäviive ei ole toiminnassa. Lämmityksen/tuuletuksen/ilmastoinnin kytkentäviive kytkentälähtö 2 Toiminta-alueen rajaus Toimintaetäisyyden sovittaminen yksilöllisiin vaatimuksiin sopivaksi. Vrt. teknisten tietojen taulukko Yksilöllisten vaatimusten asetukset sivut 4 – 5. COM 2 Säädin g Säädin h Säädin i Kaukosäädin Kaukosäätimellä (lisävaruste) toi- minnot on helppo kytkeä lattialta käsin. Huom: Kaukosäädin ei voi poistaa käytöstä impulssitoimintoa. Kytke impulssitoiminto pois päältä ma

nuaalisesti. Presence Control -kaukosäädin: sähkö-nro / EAN: 4007841 000387 Mahdollistaa peruskirkkauden käy

tön asetetun kytkentäajan ajaksi, kun asetettu kirkkausarvo alite

taan. Valon kirkkaus on silloin n. 10 % suurimmasta valotehokkuu

desta. Kun huoneeseen tulee ihmi- siä, tunnistin kytkee valon 100 % tehokkuudelle (vakiovalosäätö pois toiminnasta) tai asetetun kirk- kausarvon mukaiseksi (vakiovalo- säätö toiminnassa). Kun liikettä ei havaita, tunnistin himmentää va

lon kytkentäajan kuluttua takaisin peruskirkkauden mukaiseksi. Valo kytkeytyy pois, kun kytkentäaika (1 minuutti – 30 minuuttia) on kulunut loppuun tai kirkkausarvo ylittyy, koska päivänvalon osuus on riittävä. Kun säädin asetetaan ON-asentoon, tunnistin kytkee peruskirkkauden suoraan päälle kirkkausarvon alittuessa ja jälleen pois päältä. Peruskirkkaus (DIM-malli) Säädin o Lämmityksen/tuuletuksen/ilmastoinnin kytkentäaika kytkentälähtö 2

Master-/slave-käyttö mahdollistaa suurien tilojen valvonnan (kuorma liitetty = master, ei kuormaa = slave). Huoneen kirkkaus tulkitaan ainoastaan master-laitteella. Slave- laitteet ilmoittavat havaitusta liik

keestä master-laitteelle. Valaistus tai lämmitys/tuuletus/ilmastointi kytkeytyy ainoastaan master- laitteen kautta. Master-slave Rinnankytkennässä voidaan käyt- tää myös useampia master-laittei- ta. Jokainen master-laite kytkee va- loryhmänsä oman kirkkauden mit- tauksensa perusteella. Viiveajat ja kirkkauden kytkentäarvot asete

taan yksilöllisesti jokaiselle master- laitteelle. Kytkentäkuorma jakau

tuu yksittäisille master-laitteille. Kaikki tunnistimet valvovat edel

leenkin läsnäoloa. Läsnäololähtö voidaan antaa halutulle master- laitteelle. Master/master Rinnankytkennät Kaksi tunnistinta erillisessä porraskäytävän automaatti

sessa valaistuksessa Vanha rakennus / remontoitu talo Valo kytketty painikkeella. Ei hä

märätoimintoa, vain päiväkäyttö mahdollista. Tunnistimet porraskäytävän automaattisena valaistuk- sena

Jos käytössä on useampi tunnistin, on ne kaikki liitettävä samaan vaiheeseen! DIM-tunnistin

Lisätoiminnot RC 5:n avulla Sisäänpolttotoiminto Sisäänpolttotoiminto aktivoidaan 100 tunnin ajaksi painamalla paini- ketta > 5 s. Esitystoiminto Kun painiketta painetaan > 5 s, valo on sammutettuna, kunnes havaitaan liikettä. Kun liikettä ei enää havaita, valaisin kytkeytyy kytkentäajan kuluttua takaisin tunnistinkäyttöön (LED palaa). Lisätoiminnot RC 8:n avulla (DIM-malli) Peruskirkkaus Kun painiketta painetaan > 5 s, peruskirkkaus on toiminnassa 60 min.

Peruskirkkausarvo Painikkeiden painaminen > 5 s muuttaa kirkkausarvoa 10 % askelin: 1 = 10 %, 2 = 20 %, ... 6 = 60 % Himmentäminen painikkeella Kun S-liittimeen on liitetty painike, valaistusta voidaan himmentää painiketta painamalla. Painike kyt- kee ensin maksimiarvoon ja siirtyy sitten minimiarvoon. Kun painik- keesta päästetään irti, senhetkinen arvo säilyy sammuttamiseen asti ilman lisäsäätelyä. Tunnistin toimii sitten aikaisemmin asetetussa tunnistinkäytössä. Himmennyksen suuntaa (maks./ min.) voidaan muuttaa päästämäl- lä hetkeksi irti painikkeesta ja pai- namalla sitä uudelleen.- 108 - - 109 - Valmistajan takuu Käyttöhäiriöt Häiriö Syy Häiriön poistoValo ei kytkeydyL liitäntäjännite puuttuuL luksiarvo asetettu liian pieneksiL liikettä ei havaittuL tarkista liitäntäjänniteL kohota luksiarvoa hitaasti, kunnes valo kytkeytyyL varmista vapaa näkyvyys tunnistimeenL tarkista toiminta-alueValo ei sammuL luksiarvo liian suuriL kytkentäaika käynnissäL häiritseviä lämmönlähteitä, esim.: kuumailmapuhaltimet, avoimet ovet ja ikkunat, kotieläimet, hehkulamput, halogeenivalonheittimet, liikkuvat kohteetL WLAN-laite sijoitettu hyvin lähelle tunnistintaL aseta luksiarvo pienemmäksiL odota, kunnes kytkentäaika kuluu loppuun / aseta kytkentäaika tarvittaessa pienemmäksiL rajaa liikkumattomat häiriö-lähteet pois tarroillaL suurenna WLAN-laitteen ja tunnistimen välistä etäisyyttäTunnistin kytkeytyy pois läsnäolosta huolimattaL kytkentäaika liian pieniL valoisuusarvon asetus liian matalaL suurenna kytkentäaikaaL muuta valoisuusarvon asetustaTunnistin kytkeytyy pois liian myöhäänL kytkentäaika liian suuri L pienennä kytkentäaikaaTunnistin kytkeytyy edestä päin suuntautuvan liikkeen yhteydes-sä liian myöhäänL toimintaetäisyys pienempi edestä päin suuntautuvan liikkeen yhteydessä L asenna lisää tunnistimiaL pienennä kahden tunnis- timen välistä etäisyyttäTunnistin ei kytkeydy pimeydes-tä ja läsnäolosta huolimattaL valoisuusarvon asetus valittu liian pieneksiL tunnistin poistettu käytöstä kytkimellä/painikkeella?L puoliautomatiikka ?L lisää valoisuusarvon asetusta

TAKUUVALMISTAJAN VUODEN TAKUU VALMISTAJAN VUODEN TAKUUOstajana sinulla on oikeus omas-sa maassasi voimassa oleviin lakisääteisiin takuuoikeuksiin. Tämä takuuilmoitus ei lyhennä tai rajoita niitä. Myönnämme sinulle STEINEL-Professional- tunnistintekniikan tuotteen moitteettomia ominaisuuksia ja asianmukaista toimintaa koskevan 5 vuoden takuun. Takaamme, ettei tässä tuotteessa ole materiaali-, valmistus- ja ra-kennevikoja. Takaamme kaikkien elektronisten rakenneosien ja johtojen toimintakyvyn sekä kaikkien käytettyjen raaka-ainei-den ja niiden pintojen virheettö-myyden. Vaatimuksen esittäminenJos haluat tehdä tuotteestasi reklamaation, toimita tuote täydellisenä ja rahti maksettuna yhdessä ostotositteen (sisället-tävä tiedot ostopäiväyksestä ja tuotenimikkeestä) kanssa ostopaikkaan. Suosittelemme siksi ostotositteen huolellista säilyttämistä aina takuuajan päättymiseen asti. STEINEL ei vastaa palautukseen liittyvistä kuljetuskuluista ja -riskeistä.Tietoja vaatimuksen esittämise-stä takuutapauksessa löytyy kotisivuiltamme www.steinel-professional.de/garantie Hävittäminen Sähkölaitteet, tarvikkeet ja pakka-ukset tulee toimittaa ympäristöys-tävälliseen kierrätykseen. 'Älä heitä sähkölaittei-ta talousjätteiden sekaan!Koskee vain EU-maita:Voimassa olevan eurooppalaisen sähkö- ja elektroniikkaromua kos-kevan direktiivin ja sen kansalli-seen lainsäädäntöön saattamisen mukaisesti käyttökelvottomat säh-kölaitteet on koottava erikseen ja toimitettava ympäristöystävälli-seen kierrätykseen.- 110 - - 111 - L Kople fra strømtilførselen før du foretar arbeider på senso- ren! L Ved montering må strømled- ningen som skal tilkoples væ- re uten spenning. Slå derfor først av strømmen og bruk en spenningstester for å teste at strømmen er borte. L Installasjon av sensoren inne- bærer arbeid på strømnettet. Sensoren skal derfor installe- res faglig korrekt i henhold til nasjonale installasjonsfor- skrifter og tilkoplingskrav (VDE 0100). L Koplingen B1, B2 er en kop- lingskontakt til lavenergi- koplingskretser, ikke større enn 1 A. Denne må sikres tilsvarende. L Ved styringsutgang DIM 1-10 V skal det utelukkende brukes elektronisk ballast med styresignal. Apparatbeskrivelse a Lastmodul b Sensormodul c Underside sensor d Dip-bryter (1) Normal-/prøvedrift (2) Halv- /helautomatisk (3) Tast/bryter (4) Tast ON / ON-OFF (5) DIM-variant konstantlysregulering ON/OFF e Skumringsinnstilling f Tidsinnstilling Koplingsutgang 1 g Belysningstid HVAC Koplingsutgang 2 h Innkoplingsforsinkelse HVAC Koplingsutgang 2 i Rekkeviddeinnstilling
