IR Quattro COM2 - Detector de movimiento STEINEL - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato IR Quattro COM2 STEINEL en formato PDF.
| Tipo de producto | Detector de presencia infrarrojo |
| Marca | Steinel |
| Modelo | IR Quattro COM2 |
| Dimensiones (Al x An x Pr) | 120 x 120 x 76 mm |
| Tensión de alimentación | 230 – 240 V, 50/60 Hz |
| Potencia salida de conmutación 1 | máx. 2000 W (óhmica), máx. 1000 VA (inductiva) |
| Potencia salida de conmutación 2 (presencia) | máx. 230 W / 230 V, 1 A |
| Zona de detección – Presencia | máx. 4 x 4 m (16 m²) |
| Zona de detección – Radial | máx. 5 x 5 m (25 m²) |
| Zona de detección – Tangencial | máx. 7 x 7 m (49 m²) |
| Ajuste de luminosidad | 10 – 1000 lux, modo día/noche |
| Temporización salida 1 | 30 s – 30 min, modo impulso, modo IQ |
| Temporización salida 2 | 1 min – 2 h |
| Altura de montaje | 2,5 m – 8 m (IR Quattro) |
| Grado de protección | IP 2D (IP54 con AP Box) |
| Clase de protección | II |
| Temperatura de funcionamiento | 0 °C a +40 °C |
| Número de zonas de detección | 1760 zonas (IR Quattro) |
| Garantía | 5 años |
| Ubicación de instalación | Interior, montaje en techo |
| Tipo de control | Potenciómetros, interruptores DIP, mando a distancia opcional |
| Salida de control DIM | 1 – 10 V / 50 balastos máx. |
| Modo prueba | Sí (mediante DIP 1) |
| Funcionamiento semiautomático / totalmente automático | Sí (mediante DIP 2) |
| Accesorios incluidos | Ninguno (accesorios opcionales disponibles) |
Preguntas frecuentes - IR Quattro COM2 STEINEL
Preguntas de los usuarios sobre IR Quattro COM2 STEINEL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Detector de movimiento en formato PDF gratis! Encuentra tus instrucciones IR Quattro COM2 - STEINEL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. IR Quattro COM2 de la marca STEINEL.
MANUAL DE USUARIO IR Quattro COM2 STEINEL
ES Instrucciones de uso
Apreciado cliente:
Graclas por la conflanza que nos ha dispensado al comprar su nuevo sensor STEINEL. Se ha decidido por un producto de
alta calidad, producido, probado y embalado con el mayor cuidado. Le rogamos se familiarice con estas instrucciones de montaje antes de instalarlo. Sólo una instalación y puesta en funcionamiento
to adecuadas garantizarán un servicio prolongado, eficaz y sin alteraciones. Le deseamos que disfrute durante mucho tiempo con su nuevo sensor STEINEL.
Indicaciones de seguridad
¡Antes de comenzar cualquier trabajo en el sensor, Interrúmpase la alimentación de tensión!
Al efectuar el montaje el cable de conexión eléctrico deberá estar libre de tensión. Desconecte, por tanto, primero la corriente y compruebe que no hay tensión
utilizando un comprobador de tensión.
La instalación del sensor es un trabajo en la red eléctrica. Debe realizarse, por tanto, profesionalmente, de acuerdo con las normativas de instalación y condiciones de conexión específicas de cada país (VDE 0100).
La conexión B 1, B 2 es un contacto de conmutación para circuitos de baja energía, no mayores a 1 A. Ésta deberá estar asegurada correspondientemente.
En la salida de mando DIM 1-10 V, se emplearán exclusivamente reguladores electrónicos de tensión con señal de mando alslada.
Montaje/Instalación ⑬ (vse. ilustr. página 2)
El sensor sólo está previsto para el montaje empotrado en el techo de recintos (menos variante COM 1 AP). Un adaptador de clip para techos así como un adaptador de superficie no son parte del volumen de suministro. Módulo de sensor y de carga se suministran premontados y han de acoplarse el uno al otro una vez instalado el módulo de carga y confi
gurados los potenciómetros/dips. A continuación, el módulo de sensor ha de cerrarse con el mecanismo de cierre ⑫, en caso dado, mediante un destornillador. Accesorios: Caja para pared hueca Kaiser, N° EAN.: 4007841 000370 Adaptador de techo con pinzas, N° EAN: 4007841 002855 Adaptador de superfícle,
n° EAN: 4007841 000363 Protección metálica, n° EAN.: 4007841 003036 Mando a distancia de servicio, n° EAN: 4007841 000387 Mando a distancia de usuario, n° EAN: 4007841 003012
Descripción del aparato
① Módulo de carga
② Módulo de sensor
③ Lado inferior del sensor
④ Conmutador DIP
(1) Funcionamiento normal/ de prueba
(2) Semi/completamente automático
(3) Pulsador/selector
(4) Pulsador ON / ON-OFF
(5) Variante DIM
Regulac. de luz constante
ON/OFF
⑤ Regulación crepuscular
⑥ Temporización
salida de conmutación 1
⑦ Desconexión diferida CEA salida de conmutación 2
⑥ Conexión diferida CEA salida de conmutación 2
⑨ Regulación de alcance
⑩ Caja para pared hueca Kaiser, opcional
⑩ Adaptador de clip para techos, opcional
⑪ Adaptador de superficie IP 54, opcional
⑫ Mecanismo de cierre
⑬ Montaje/Instalación
⑭ Conexiones en paralelo
⑮ Desconexión diferida luz de orientación variante DIM
Funcionamiento / funciones básicas
Los detectores de presencia infrarrojos de la serie Control PRO regulan el alumbrado y la regulación CEA (sólo COM 2), p. ej., en oficinas, escuelas, edificios públicos y privados en función de la luminosidad ambiental y la presencia.
El sensor piroeléctrico hace posible, con su sofisticado lente, un campo de detección cuadrado típico de un Interior para detectar mínimos movimientos. La configuración de las salidas de conmutación, así como la regulación de alcance del detector de presencia tienen lugar mediante los potenciómetros y conmutadores DIP o el mando a distancia opcional.
El control de presencia se caracteriza además por su bajo consumo de energía.
Presence Control PRO
IR Quattro COM 1 / COM 1 AP IR Quattro HD COM 1 / COM 1 AP
1 salida de conmutación en función del valor de luminosidad requerido y la presencia.
Posibilidades de regulación: - valor de luminosidad requerido - desconexión diferida, impulsos, modo CI
Presence Control PRO
IR Quattro COM 2 IR Quattro HD
1 salida de conmutación como COM 1. Adicionalmente 2ª salida de conmutación CEA (calefacción/ extracción/aire acondicionado) en función de la presencia.
Posibilidades de regulación: - desconexión diferida
- conexión diferida
- vigilancia de interior
Presence Control PRO
IR Quattro DIM IR Quattro HD DIM
1 salida de conmutación en función del valor de luminosidad requerido y la presencia.
Posibilidades de regulación: - valor de luminosidad requerido - desconexión diferida, modo CI - luz de orientación
regulación de luz constante

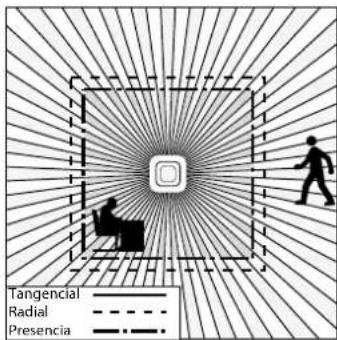

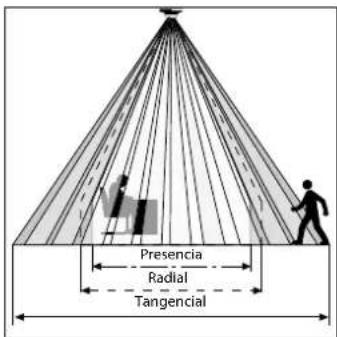

Zona de vigilancia
Un reconocimiento de presencia seguro depende fundamentalmente de la cantidad, estado y distribución de los elementos de lente. El IR Quattro y el cuadrado de detección de 49 m ^2 , que consiste de 13 sectores con 1760 zonas de conmutación detecta
incluso el movimiento más insignificante. El IR Quattro HD y el cuadrado de detección de 64 m ^3 , dispone de 4800 zonas de conmutación y aumenta la precisión operativa. Debido a la regulación en el potenciómetro existe la posibilidad de adaptar este alcance
de detección a necesidades individuales. Debido a los campos de detección cuadrados y las posibilidades de interconexión de las variantes maestro/esclavo se hace posible una planificación sencilla, rápida y óptima del ambiente.
Instalación eléctrica/funcionamiento automático
Al seleccionar los hilos para el cableado se tendrán en cuenta las normas de instalación según VDE 0100 (véanse indicaciones de seguridad en la página 60). Para el cableado de los detectores de presencia será aplicable: Según la norma VDE 0100 520,
apdo. 6, para el cableado entre el sensor y el regulador electrónico de tensión, puede emplearse un cable multiconductor que incluya tanto los hilos de alimentación como también los hilos de mando (p. ej., NYM 5 × 1,52). El cable de conexión a la red puede
tener un diámetro máximo de 10 mm. El área de sujeción del borne de conexión de la red está diseñado para un máximo de 2 x 2,5 mm². Para la instalación de la variante AP, se deberá prever un interruptor automático (16 A).
| Dimensiones (alt. x anch. x prof.): 120 x 120 x 76 mm | ||
| Tensión de alimentación: 230 - 240 V, 50 Hz/60 Hz | ||
| Carga mínima: 3 W | ||
| Potencia, salida de conmutación 1: relé 230 V(COM 1/COM 2) máx. 2000 W carga resistiva (cos φ = 1)máx. 1000 VA (cos φ = 0,5) | ||
| Regulador electrónico de tensión: Corriente punta de conexión máx. 800 A/200 μs(COM 1/COM 1 AP/COM 2/DIM) 30 x (1 x 18 W), 25 x (2 x 18 W)25 x (1 x 36 W), 15 x (2 x 36 W)20 x (1 x 58 W), 10 x (2 x 58 W)¡Ténganse en cuenta las corrientes de conexión individualesde los reguladores electrónicos de tensión!Para mayores potencias de ruptura, será necesario anteponerun relé o contactor. | ||
| Potencia, salida de conmutación 2: Presencia(sólo COM 2) máx. 230 W/230 Vmáx. 1 A, (cos φ = 1) para CEA (calefacción/extracción/aire acondicionado) | ||
| Cuadrados de detección: IR Quattro IR Quattro HDpresencia: máx. 4 x 4 m (16 m2)radialm.: máx. 5 x 5 m (25 m2)tangencialm.: máx. 7 x 7 m (49 m2) | ||
| Ajuste de luminosidad: 10 – 1000 lux, « / luz del día /DIM umbral de regulación 100 – 1000 lux | ||
| Salida de conmutación 1:temporización 30 seg. – 30 min., modalidad de impulsos (unos 2 seg.),modo CI (adaptación automática al perfil de utilización) | ||
| Salida de conmutación 2:temporización sólo COM2 para CEAsdeconexión diferida 1 min. – 2 hvigilancia de interior automáticaconexión diferida 0 seg. – 10 min. | ||
| DIM: 30 seg. – 30 min.,temporización modo CI (adaptación automática al perfil de utilización)Salida de mando: 1 – 10 V / máx. 50 reguladores electrónicos de tensión,máx. 100 mA | ||
| Altura de montaje: 2,5 m – 8 m (IR Quattro)(montaje en el techo) 2,5 m – 10 m (IR Quattro HD)Lugar de instalación: en el interior de edificios | ||
| Tecn. de sensor: 13 sectores de detecc., 1760 zonas de conmut. (IR Quattro)13 sectores de detecc., 4800 zonas de conmut. (IR Quattro HD) | ||
| Tipo de protección: IP 20Clase de protección: II | ||
| Campo de temperatura: 0°C hasta +40°C |
Funciones – Configuración a través de conmutadores DIP
COM 1 + COM 2
DIP 1
Funcionamiento normal / funcionamiento de prueba (NORM / TEST)
El funcionamiento de prueba tiene prioridad sobre cualquier otro ajuste del detector de presencia y sirve para comprobar la funcionalidad, así como el campo de detección. El detector de
presencia conecta la luz, con independencia de la luminosidad, en caso de movimiento en el interior por un intervalo de diferimiento de unos 8 seg. (LED azul centellea al detectar). En funcion
namiento normal, se aplican los parámetros individuales ajustados vía potenciómetro. El detector de presencia puede configurarse también sin carga conectada, mediante el LED azul.
DIP 2
La luz sólo se apaga automáticamente. El encendido se ejecuta a mano, la luz ha de activarse con el
pulsador y permanece encendida por el intervalo de diferimiento ajustado via potenciómetro.
La luz se enciende y se apaga automáticamente en función de la luminosidad y presencia. La luz puede conmutarse a mano en cualquier momento. Para ello, se interrumpe provisionalmente la
conmutación automática. Independientemente de los parámetros ajustados, en caso de pulsación manual, la luz permanece encendida (pulsar 2 x) o apagada (pulsar 1 x) durante 4 horas. En
caso de pulsación antes de trans- currir las 4 horas, el Control IR Quattro de presencia cambia al funcionamiento de sensor normal.
DIP 3
Pulsador/selector
Asigna al sensor como se ha de interpretar la señal entrante. Asignando pulsadores/selectores externos, el detector puede emplearse en modo semiautomático y sobreexcitarse en cualquier momento manualmente.
- funcionamiento opcional mediante pulsador o selector - opcionalmente varios pulsadores para una entrada de mando - utilicese pulsador luminoso sólo con conexión de hilo PEN
■ longitud de cable entre sensor y conmutador < 50 m
DIP 4
Pulsador ON/ON-OFF
En posición ON-OFF, la luz puede encender y apagarse en cualquier momento manualmente (excepción modalidad de impulsos: sin apagado manual).
En posición ON, el apagado manual ya no es posible. Con cada pulsación se vuelve a iniciar la desconexión diferida.
DIM
DIP 5
Luz constante ON/OFF
Permlte un nivel de luminosidad constante. El detector mide la luz del día existente y añade parcialmente luz artificial para alcanzar
el nivel de luminosidad deseado. A medida que va cambiando el nivel de luz del día, la luz artificial se va readaptando. Aparte de la
vinculación al nivel de luz del día, la conexión compensatoria también tiene lugar en función de una presencia.
-64--65-
Funciones – Configuración vía potenciómetro
COM 1 + COM 2
Potenciómetro ⑤
Regulación crepuscular
El punto de activación deseado puede regularse sin etapas entre 10 – 1000 lux aprox.
Tornillo de regulac. a tope derecho: MAX funcionamiento a la luz del día. Tornillo de regulac. a tope izquierdo: MIN funcionamiento nocturno.
Según el lugar de montaje, podrá requerirse una corrección del ajuste de 1 o 2 marcas en la escala.
| Ejemplos Valor de luminosidad requerido | |
| Funcionamiento nocturno mín. | |
| Recibidores, vestíbulos 1 | |
| Escaleras, escaleras mecánicas, pasillos rodantes 2 | |
| Lavabos, WC, salas de mando, cantinas 3 | |
| Locales de venta, guarderías, parvularios, glmnasios 4 | |
| Lugares de trabajo: Salas de oficina, conferencia y reunión, trabajos de montaje fino, cocina | 5 |
| Lugares de trabajo de buena visibilidad:Laboratorio, dibujo técnico, trabajos de gran precisión | >=6 |
| Funcionamlento a la luz del día máx. |
Observación: Según el lugar de montaje, podrá requerirse una corrección del ajuste de 1 o 2 marcas en la escala. La medición de luminosidad tiene lugar en el sensor.
Potenciómetro ⑥
Temporización
Desconexión diferida salida de conmutación 1 parámetro 30 seg. – 30 min.
La desconexión diferida puede ajustarse sin etapas de un mín. aprox. de 30 seg. a un máx. de 30 min. Después de 3 min. se
calibra la luz propia. Al sobrepasarse el umbral, el sensor se apaga una vez transcurrido el tiempo de desconexión diferida.
Modalidad de impulsos (excepto DIM) ∩
Colocando el regulador en „lope izquierdo) el aparato se encuentra en modo de impulso, es decir que la salida se conecta durante 2 seg.
aprox. (p. e). para automáticos de escalera). Transcurrido este tiempo el sensor no reacciona a los movimientos durante aprox. 8 seg.
Debido al autodeslumbramiento por la luz ajena, aquí sólo es posible funcionamiento a la luz del día.
Modo CI
Tope derecho: La desconexión dife rida se adapta de forma dinámica y autoanalizadora al comportamiento del usuario.
Mediante un algoritmo de aprendizaje se averigua el ciclo de tiempo óptimo.
El tiempo mínimo son 5 min., el máximo 20 min.
COM 2
Potenciómetro ⑦
Desconexión diferida salida de conmutación 2 CEA
- Ajuste 1 min. a 2 h
- Tope derecho: max.
- Tope izquierdo: mín
Potenciómetro ⑧
Conexión diferida salida de conmutación 2 CEA
- Ajuste 0 seg. a 10 min.
- Tope derecho:
Vigilancia de interiores • Tope Izquierdo: 0 seg. (OFF)
Con el ajuste "Vigilancia", se reduce la sensibilidad de la salida de conmutación "Presencia". El contacto se cierra sólo con un movimiento más pronunciado y señaliza con gran seguridad la presencia de personas.
La desconexión diferida permanece activa. La conexión diferida está inactiva.
Potenciómetro ⑮
Claridad de fondo (variante DIM)
Hace posible una iluminación de fondo durante el tiempo de desconexión diferida ajustado siempre que la luminosidad sea inferior al valor definido. Queda graduada a un 10% aprox. de la máxima potencia luminosa. En caso de presencia, el detector conecta bien al 100% de la potencia luminosa (regulación de
luz constante en OFF) o bien activa el valor de luminosidad predefinido (regulación de luz constante en ON). Al no detectarse más movimientos, el detector vuelve a graduar la luz, una vez realizada la desconexión diferida, al valor de claridad de fondo. Ésta se apaga una vez transcurrido el tiempo de desconexión diferida
(de 1 minuto a 30 minutos) o al excederse el valor de luminosidad debido a un nivel suficiente de luz del día. En la posición ON, el detector CONECTA y DESCONECTA la claridad de fondo directamente siempre que el valor de luminosidad baja demasiado.
Regulación del alcance
Adaptación del alcance de detección a necesidades individuales.
Compárese cuadro Datos técnicos Configuración personalizada página 4 - 5.
Conexiones en paralelo
¡Si se usan varios detectores, éstos se han de conectar a la misma fase!
14.1 Maestro/maestro
En una conexión en paralelo, también pueden utilizarse varios aparatos maestros. Cada aparato maestro conecta su grupo iluminador según la propia medición de
luminosidad. Tiempos de dilación y valores de conexión de luz se regulan en cada maestro particular. La carga de conexión se reparte entre los maestros particulares.
La presencia sigue siendo detectada por todos los detectores juntos. La salida de presencia puede ser interceptada en un maestro cualquiera.
⑭ Maestro/esclavo
El funcionamiento maestro/esclavo permite la detección de interiores más grandes (carga conectada = maestro, sin carga = esclavo). La
evaluación de la luminosidad en el interior tiene lugar exclusivamente a través del maestro. Los aparatos esclavos transmiten la detección
de movimiento al maestro. La co- nexión de la luz o de la instalación CEA tiene lugar exclusivamente a través del maestro.
14 Dos detectores en automático de escalera externo
⑭Detector como automático de escalera
Obra antigua / reforma Luz ajena se activa via pulsador.
Sin modo crepuscular, sólo funcionamiento diurno.
Complemento funcional mediante RC5
Función de rodaje
Pulsando la tecla, > 5 s, se activa la función de rodaje para 100 h.
Detector DIM
Complemento funcional mediante RC 8 (variante DIM)
Luz de cortesía
Pulsando la tecla correspondiente, > 5 s, cambia la luz de cortesía a 60 min.
Modo de presentación
Pulsando la tecla, > 5 s, la luz está APAGADA mientras se detecte movimiento.
Valor de luz de cortesía
Pulsando la tecla correspondiente, > 5 s, cambia el valor de luminosidad en pasos de respectivamente 10 %: 1 = 10 %, 2 = 20 %, ... 6 = 60%
Graduación lumínica mediante pulsador
Con el pulsador conectado al borne S puede reducirse la Iluminación accionando el pulsador. El pulsador funciona primero al valor máximo y luego regresa al valor mínimo. Si se suelta el pulsador, el valor correspondiente se mantiene sin otra regulación hasta que se desconecta.
El detector se encuentra entonces en el funcionamiento de sensor previamente ajustado. La dirección de la graduación (máx./min.) puede modificarse soltando brevemente y pulsando de nuevo el pulsador.
Mando a distancia
Mediante el mando a distancia (opcional), las funciones pueden activarse cómodamente desde el suelo.
Observación: La modalidad de impulsos no puede sobreescribirse con el mando a distancia. Apáguese la modalidad de impulsos con la mano.
Mando a distancia control de presencia:
Fallos de funcionamiento
Fallo Causa Solución
| La luz no se conecta | No hay tensión de alimentaciónValor lux demasiado bajoNingunadetección de movimiento | Comprobar la tensión de alimentaciónAumentar el valor lux lentamente hasta que se enclenda la luzCrear una vista libre al sensorControlar el campo de detección |
| La luz no se desconecta | Valor lux demasiado altoTiempo de desconexión diferida expiraFuente de calor interferente, p. ej.: ventilador calentador, puertas y ventanas abiertas, animales domésticos, bombilla/foco halógeno, objetos en movimientoWifi posicionado muy cerca del sensor | Bajar valor luxEsperar el tiempo de desconexión diferida en caso necesario reajustar la desconexión diferida a un tiempo más cortoSuprimir la fuente de interferenclas estacionarias con una pegatinaAumentar distancia entre el wifi y el sensor |
| El sensor se desconecta aun cuando existe presencia de objetos | Tiempo de desconexión diferida demasiado cortoUmbral de luz demasiado bajo | Aumentar el tiempo de desconexión diferidaModificar la regulación crepuscular |
| Sensor se desconecta demasiado tarde | Tiempo de desconexión diferida demasiado largo | Reducir el tiempo de desconexión diferida |
| El sensor se conecta demasiado tarde cuando existe un sentido del movimiento frontal | Alcance de detección con sentido de movimiento frontal está reducida | Montar otros sensoresReducir la distancia entre dos sensores |
| El sensor no se conecta aun con oscuridad cuando existe presencia de algo | Valor lux demasiado bajo | ¿Sensor con interruptor/pulsador desactivado?¿Semiautomático?Aumentar el umbral de luminosidad |
Eliminación
Aparatos eléctricos y embalajes han de someterse a un reciclamiento respetuoso con el medio ambiente.
¡No eche los aparatos eléctricos a la basura doméstica!
Solo para países de la UE:
Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclamiento respetuoso con el medio ambiente.
Garantía de fabricante
A usted, el comprador, le asisten ciertos derechos legales frente al vendedor. En la medida en que estos derechos existan en su país, ellos no se verán acortados ni limitados por nuestro Certificado de garantía. Le ofrecemos 5 años de garantía sobre el estado y el funcionamiento Impecables de su producto STEINEL Professional con técnica de sensores. Garantizamos que este producto carece de defectos derivados del material, la fabricación o construcción. Garantizamos la plena funcionalidad de todos los cables y piezas electrónicas, así como la ausencia de defectos en cualquier material empleado o en su superficie.
Reclamación
Si usted desea reclamar su producto, envielo, por favor, todo completo y a porte pagado junto con el tiquet de compra original que deberá indicar la fecha de compra y la denominación del producto a su vendedor o directamente a nuestra dirección. SAET-94 S.L.-C/Trepadella, n° 10, Pol. Ind. Castellbisbal Sud, E-08755 Castellbisbal (Barcelona). Recomendamos, por eso, guardar bien el tiquet de compra hasta que haya expirado el período de garantía. STEINEL no responderá por gastos o riesgos de transporte con motivo del envío.
Información para hacer constar un caso de garantía la obtendrá a través de nuestra página web www.steinel-professional.de/garantie
Para cualquier caso de garantía o duda referente a su producto, nos puede llamar al número del Servicio Técnico +34 93 772 28 49.
Adaptador de grampo para tetos, N.º EAN: 4007841 002855 Adaptador para montagem à superfície, N.º EAN: 4007841 000363 Grelha protetora, N.º EAN: 4007841 003036 Comando de serviço, N.º EAN: 4007841 000387 Telecomando de utilizador, N.º EAN: 4007841 003012
Principio de funcionamento/Funcionamento básico
potenciómetro. (premindo 2 x, 4 horas LIGADO).
Modo de impulso (excepto DIM)
⑭Detector como automático de escada
Detector DIM
⑨ Reglarea razei de actiune
