Gaminio tipas	Infraraudonųjų spindulių buvimo detektorius
Prekės ženklas	Steinel
Modelis	IR Quattro COM2
Matmenys (A x P x G)	120 x 120 x 76 mm
Maitinimo įtampa	230 – 240 V, 50/60 Hz
Komutavimo išėjimo 1 galia	maks. 2000 W (ominė), maks. 1000 VA (induktyvinė)
Komutavimo išėjimo 2 galia (buvimas)	maks. 230 W / 230 V, 1 A
Aptikimo zona – Buvimas	maks. 4 x 4 m (16 m²)
Aptikimo zona – Radialinis	maks. 5 x 5 m (25 m²)
Aptikimo zona – Tangentinis	maks. 7 x 7 m (49 m²)
Ryškumo reguliavimas	10 – 1000 liuksų, dienos/nakties režimas
Išėjimo 1 uždelsimas	30 s – 30 min, impulsinis režimas, IQ režimas
Išėjimo 2 uždelsimas	1 min – 2 val.
Montavimo aukštis	2,5 m – 8 m (IR Quattro)
Apsaugos lygis	IP 2D (IP54 su AP Box)
Apsaugos klasė	II
Darbinė temperatūra	0 °C iki +40 °C
Aptikimo zonų skaičius	1760 zonų (IR Quattro)
Garantija	5 metai
Montavimo vieta	Viduje, montavimas prie lubų
Valdymo tipas	Potenciometrai, DIP jungikliai, nuotolinio valdymo pultas (neprivaloma)
DIM valdymo išėjimas	1 – 10 V / 50 balastų maks.
Testavimo režimas	Taip (per DIP 1)
Pusiau automatinis / visiškai automatinis veikimas	Taip (per DIP 2)
Pridedami priedai	Nėra (galimi papildomi priedai)

Dažnai užduodami klausimai - IR Quattro COM2 STEINEL

Kaip sumontuoti IR Quattro COM2 detektorių?

Montavimą turi atlikti profesionalas. Prieš bet kokius veiksmus išjunkite maitinimą. Sumontuokite įkrovimo modulį, prijunkite laidus pagal schemą, tada užfiksuokite detektoriaus modulį ir užrakinkite jį fiksavimo mechanizmu (pagal poreikį naudodami atsuktuvą). Laikykitės standarto NF C-15100.

Kaip nustatyti aptikimo jautrumą?

Aptikimo diapazonas nustatomas potenciometru ⑨. Norėdami sumažinti zoną (pvz., biure), sukite į kairę; norėdami padidinti, – į dešinę. Nustatymas leidžia pritaikyti aptikimą pagal jūsų poreikius.

Ką daryti, jei šviesa neįsijungia?

Patikrinkite maitinimo įtampą, nustatytą ryškumo vertę (potenciometras ⑤) ir aptikimo zoną. Įsitikinkite, kad jokios kliūtys netrukdo jutikliui. Palaipsniui didinkite liuksų slenkstį, kol šviesa įsijungs.

Ką daryti, jei šviesa neišsijungia?

Sumažinkite nustatytą liuksų vertę (potenciometras ⑤) arba palaukite, kol baigsis uždelsimas. Patikrinkite pašalinius šilumos šaltinius (radiatorius, atidaryti langai, gyvūnai) ir, jei reikia, atitraukite WiFi įrenginius nuo detektoriaus.

Kaip naudoti nuotolinio valdymo pultą?

Neprivalomas nuotolinio valdymo pultas (kodas EAN 4007841 000387) leidžia nuotoliniu būdu nustatyti funkcijas: testavimo režimą, žymėjimą, pristatymo režimą, šviesos intensyvumo keitimą ir kt. Nukreipkite pultą į detektorių ir laikykite atitinkamą mygtuką nuspaustą ilgiau nei 5 sekundes.

Kokia maksimali aptikimo zona?

Tangentiniu režimu aptikimo zona gali siekti 7 x 7 m (49 m²) IR Quattro ir 20 x 20 m (400 m²) IR Quattro HD. Zona skiriasi priklausomai nuo montavimo aukščio (2,5 iki 8 m) ir diapazono nustatymo.

Kaip nustatyti uždelsimą?

Naudokite potenciometrą ⑥ komutavimo išėjimui 1 (30 s – 30 min) ir potenciometrą ⑦ išėjimui 2 (1 min – 2 val.). Kaire kraštinėje padėtyje išėjimas 1 pereina į impulsinį režimą (apie 2 s). Dešinėje kraštinėje padėtyje IQ režimas automatiškai pritaiko trukmę.

Ar galiu naudoti šį detektorių lauke?

Detektorius skirtas montuoti tik viduje (IP 2D). Su neprivaloma AP Box dėžute jis pasiekia IP 54, todėl galima naudoti lauke po stogu. Tačiau venkite tiesioginio poveikio oro sąlygoms.

Kaip perjungti į testavimo režimą?

Nustatykite DIP jungiklį 1 į TEST padėtį. Testavimo režimu detektorius įjungia šviesą maždaug 8 sekundėms kiekvieną kartą, kai aptinka judesį, nepriklausomai nuo aplinkos ryškumo. Mėlynas LED mirksi aptikus judesį.

Ką reiškia IQ režimas?

IQ režimas (uždelsimas dešinėje kraštinėje padėtyje) yra savaiminio mokymosi algoritmas, kuris automatiškai koreguoja uždelsimo trukmę nuo 5 iki 20 minučių pagal įprastą gyventojų elgesį. Jis optimizuoja apšvietimo trukmę, kad būtų užtikrintas komfortas ir energijos taupymas.

NAUDOJIMO INSTRUKCIJA IR Quattro COM2 STEINEL

dékojame, kad parodète paslti- këjima ir jsigijote naujaji STEINEL sensorių. Jüs jsigijote aukštos ko- kybės produktą, kuris pagamin- tas, išbandytas ir supakuotas ypač kruopščiai.

Prieš prljungdami prietalsą susipažinkite su šia montavimo instrukcija. Nes tik taisyklingai prijungtą ir tinkamai pradėtą naudoti prietaisą galėsite eksploatuoti ilgai, patikimai ir be gedimų.

Linkime malonlų akimlrkų nau- dojantis savo naujuoju STEINEL sensoriumi.

Saugumo nurodymai

Prieš pradedant bet kokl darba su sensorlumi, reikia išjungti jtampa!
Montuojant prietaisą prijungiamajame elektros kabelyje neturi būti įtampos. Todel visų pirma atjunkite elektros srove ir įtampos indikatoriumi patikrinkite, ar nėra įtampos.

Installuojant sensorlu, atile-kamas darbas, susijęs su elektros tinklo jtampa. Todėl ji reikia prijungti tinkamai, vadovaujantis šalyje galiojan-čiomis installacijos normomis ir jungimo taisyklémis (VDE 0100).

Jungtis B 1, B 2 yra komutacinls kontaktas žemos energijos grandinėms, ne didesnėms nei 1 A. Ją reikia atitinkamai apsaugoti.
Ties valdymo išėjimu DIM 1-10 V galima naudoti tik elektroninius paleidimo jrenginius, kurluose valdymo signalų potencialai atskirti.

Montavimas / jrengimas ⑬ (žr. pav. 2 psl.)

Sensorius skirtas tik potinkiniam montavimui ant lubų patalpose (be COM 1 AP varianto). Atitlinkamo gnybtinio suderintuvo skirto montavimui ant lubų ir virštinkinio suderintuvo komplekte nėra. Sensorius ir apkrovos modulis tiekiami sumontuoti ir sumontavus apkrovos modulį Ir atlikus potenclometro / „Dlp“ nustatymus juos reikia sujungti.

Pabaigoje sensoriaus modulj reikia užrakinti blokavimo mechanizmu ⑫, prireikus pasitelkus atsuktuvą.

Priedal: „Kaiser“ tuščiavidurės sienos déžutė, EAN-Nr.: 4007841 000370 gnybtinis suderintuvas skirtas montavimui ant lubų EAN-Nr.: 4007841 002855

virštinkinis suderintuvas, EAN-Nr.: 4007841 000363 apsauglnė dėžutė, EAN-Nr.: 4007841 003036 Aptarnavimo nuotolinio valdymo pultas, EAN-Nr.: 4007841 000387 naudotojo nuotolinio valdymo pultas, EAN-Nr.: 4007841 003012

Prietaiso aprašymas

① Apkrovos modulis
② Sensoriaus modulis
③ Sensoriaus apatiné pusé
④ „Dip“ jungiklis
(1) [prastas / bandymo režimas (2) Pusiau / visiškai automatika (3) Jungiklis / mygtukas (4) Jungiklis ON / ON OFF
(5) DIM variantas nuolatinio apšvietimo regullavimas ON/OFF

⑤ Prieblandos lygio nustatymas
⑥ Švietimo trukmės nustatymas Kontaktas 1
⑦ Inercinio veikimo laikas (šildymo, védinimo, kondicionavimo sistemos) Kontaktas 2
⑧ Jungimo vėlinimas (šildymo, vėdinimo, kondicionavimo sistemos) Kontaktas 2
⑨ Jautrumo zonos nustatymas

⑩1 „Kaiser" tuščiavidurės sienos dežutė, pasirenkama
⑫ Gnybtinis suderintuvas, skirtas montavimui ant lubu, pasirinktinis
⑪ Virštinkinis suderintuvas IP 54, pasirinktinis
⑫ Užrakinimo mechanizmas
③ Montavimas / jrengimas
⑭ Paralelinis prijungimas
⑮ Inercinio veikimo laikas orientavimosi šviesa DIM variantas

Veikimo principas / pagrindinė funkcija

„Control PRO" serijos infraraudonuju spindulių buvimo sensorius reguliuoja apšvietimą ir šildymo, vėdlinimo, kondicionavimo sistemos valdymą pvz, biuruose, mokyklose, viešuose ar privačiuse pastatuose priklausomai nuo aplinkos apšvietimo ir žmonių buvimo juose.

Pirosensorius su pažangia linze užtikrina stebėjimą patalpose (kvadrato formos stebėjimo zona), kuriuose fiksuoja mažiauslą judesį. Komutacinių išėjimų ir buvimo sensoriaus jautrumo zonos nusta- tymai atliekami potenclometru ir „Dip” jungikiłu arba pasirinktiniu nuotoliniu valdymo pultu.

Buvimo kontrolė taip pat pasižymi nedideliu energijos suvartojimu.

Presence Control PRO

IR Quattro COM 1 / COM 1 AP IR Quattro HD COM 1 / COM 1 AP

1 kontaktas priklausomai nuo nustatytos apšvietimo reikšmės Ir buvimo.

Nustatymo galimybės - Nustatyta apšvietimo reikšmė - Inercinio veikimo laikas, impulsas, IQ režimas

Presence Control PRO

IR Quattro COM 2 IR Quattro HD

1 kontaktas kaip COM 1. Papildomai 2. kontaktas šildymo / vėdinimo / kondicionavimo sistemoms priklausomai nuo buvimo.

Nustatymo galimybės - Inercinis veikirno laikas - Jungimo vėlinimas - Patalpos stebėjimas

Presence Control PRO

IR Quattro DIM IR Quattro HD DIM

1 kontaktas priklausomai nuo nustatytos apšvietimo reikšmės ir buvimo.

Nustatymo galimybės - Nustatyta apšvietimo reiksmė - Inercinio veikimo laikas, IQ režimas - Orientavimosi apšvietimas - Nuolatinio apšvietimo regullavlmas

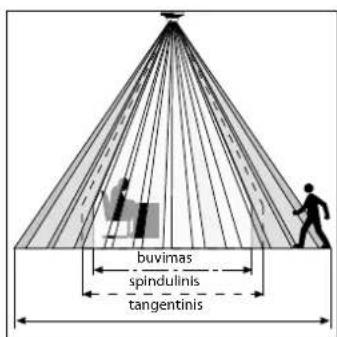

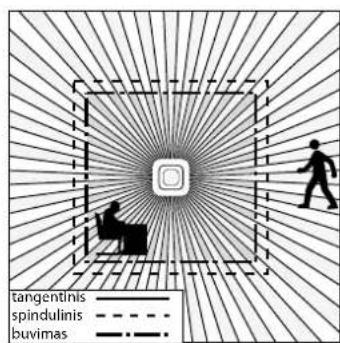

Kontrolinè zona

Užtikrintas buvimo fiksavlmas priklauso nuo linzių kiekio, savybių ir išdėstymo. „IR Quattro“ ir 49 m² fiksavimo kvadratas, kurį sudaro 13 lygių ir 1760 pazonių, fiksuoja net ir mažiausią judesį.

„IR Quattro HD“ Ir 64 m²flksavlmo kvadrate yra 4800 pazonės; jis tikslina galios spektrą. Nustatymals potenciometre šla Jautrumo zona galima pritaikyti pagal individualius poreikius. Kvadrati-

ne jautrumo zona ir galimybė sujungti „Master“ / „Slave“ i tinklą užtikrina paprastą, greitą ir optimalų patalpos planavlimą.

Elektros įrengimas / automatinis režimas

Renkantis elektros laidus būtina laikytis instaliacijos normų ir jungimo taisyklių VDE 0100 (žr. Saugumo nurodymus 110 psl.). Buvimo sensoriaus prijungimui taikoma: pagal VDE 0100 520 6 skirsnj,

kabeliai tarp sensoriaus ir elektroninių paleidimo įrenginių gali būti daugiągysliai – su tinklo įvadu ir su valdymo laidals (pvz., NYM 5 × 1,52). Tinklo įvado skersmuo turi būti ne didesnis kaip

10 mm. Tinklo jvado gnybtų zona skirta daugiausiai 2 × 2,5 mm ^2 . Irengiant AP varlantą reikalingas automatinis Išjungiklis (16 A).

Matmenys (P × A × G): 120 × 120 × 76 mm
Tinklo įtampa: 230 – 240 V, 50 Hz/60 Hz
Minimali apkrova: 3 W
Galia, Kontaktas 1: Relė 230 V(COM 1/COM 2) maks. 2000 W ominė apkrova (cos φ = 1)maks. 1000 VA (cos φ = 0,5)
Elektroninis paleidimo jrenginys: pikinė paleidimo srovė maks. 800 A/200 μs(COM 1/COM 1 AP/COM 2/DIM) 30 × (1 × 18 W), 25 × (2 × 18 W)25 × (1 × 36 W), 15 × (2 × 36 W)20 × (1 × 58 W), 10 × (2 × 58 W)atsižvelkite j individualias elektroninių paleidimojrenginių paleidimo sroves!Esant dlidesniam apkrovimui reikla iš anksto įjungti relę arba kontaktorių.
Galla, Kontaktas 2: Buvimas(lik COM 2) maks. 230 W/230 Vmaks. 1A, (cos φ = 1) šildymo / vėdinimo / kondicionavimo sistemoms
Fiksavimo kvadratai: IR Quattro IR Quattro HD
Buvimas: maks. 4 × 4 m (16 kv. m)Radialinis: maks. 5 × 5 m (25 kv. m)Tangentinis: maks. 7 × 7 m (49 kv. m)
Šviesos reikšmių nustatymas:	10 – 1000 liuksų,∞ / dienos šviesa /DIM 100 – 1000 liuksų reguliavimo slenkstis
Kontaktas 1:	30 sek. – 30 min., impulsinis režimas (apie 2 sek.),IQ režimas (automatinis prisiderinimas prie naudojimo budo)
Švietimo trukmės nustatymas1 min. – 2 val. inercinio veikimo laikasautomatinis patalpos stebėjimas	Tik COM 2 šildymo / vėdinimo / kondicionavimo sistemoms0 sek. – 10 min. įjungimo vėlinimas
DIM	30 sek. – 30 min.
Švietimo trukmės nustatymas	IQ režimas (automatinis prisiderinimas prie naudojimo budo)
Valdymo išėjimas:maks. 100 mA	1–10 V / maks. 50 elektroninių paleidimo įrenginių,
Montavimo aukštis:(montavimas prie lubų)	2,5 m – 8 m (IR Quattro)2,5 m – 10 m (IR Quattro HD)
Naudojimo viela:	pastatų viduje
Sensorika:13 pazonių, 1760 segmentų (IR Quattro)13 pazonių, 4800 segmentų (IR Quattro HD)
Saugos klasė:	IP 20
Saugos klasė:	II
Temperatūros diapazonas:	nuo 0 iki +40 °C

Funkcijos – nustatymai naudojantis DIP jungikliu

COM 1 + COM 2

DIP 1

|prastas režimas / bandymo režimas (NORM / TEST)

Bandymo režimas turi pirmumo telse lyginant su kitals buvimo sensoriaus nustatymais; jis skirtas funkcijoms ir jautrumo zonai patikrinti. Nepriklausomai nuo apšvietimo esant judėjimui pa-

talpoje buvimo sensorius ljungia apšvletimą maždaug 8 sek. (už-fiksavus judesius pradeda mirkséti mělynas LED diodas). Esant jjungtam įprastam režimui galioja visos individualiai nustatytos

potenciometro reikšmės. Buvimo sensorlų gallma nustatyti naudojantis mėlynu LED ir be prijungtos apkrovos.

DIP 2

Pusiau automatika (MAN) / visiška automatika (AUTO)

Pusiau automatika: (MAN)

Apšvietimas išsijungia tik automatiniu būdu. Jjungiama rankiniu būdu, šviesą reikia jjungti mygtuku;

ji šviečia potenciometre nustatytą laiką. (2 × paspausti / perjungti – U. 4 valandoms).

Visiška automatika: (AUTO)

Apšvietimas įsijungia ir išsijungia priklausomai nuo apšvietimo ir buvimo. Apšvietimą bet kada gallma jungti / išjungti rankiniu būdu. Tuo metu laikinai nutraukiamas

automatinis perjungimas. Nepri- klausomai nuo nustatytų reikšmių, rankinlu būdu paspaudus mygtu- ką šviesa lleka JUNGTA 4 valan- doms (2 × spausti) arba IŠJUNGTA

(1 × spausti). Paspaudus mygtuką nepasibaigus 4 valandoms, "Presence Control IR Quattro" persijungia i |prastą sensorinj reżimą.

DIP 3

Mygtukas / jungiklis

Nurodo sensoriui, kaip turi būti vertinamas įeinantis signalas. Atitinkamai išdėsčius išorinius mygtukus / jungiklius, sensorių gallma naudoti puslau automatniu būdu ir bet kada vėl pradėti valdyti rankiniu būdu.

- Pasirinktinai – mygtukas arba jungiklis - Galimi keli mygtukai ties vienu valdymo jėjimu

- Šviečiantį mygtuką galima naudoti tik su nuline jungtimi - Laido ilgis tarp sensoriaus ir jungiklio < 50 m

DIP 4

Mygtukas ON/ON-OFF

Esant mygtukui ties ON-OFF apšvietImą gallma bet kada ljungti ir išjungti rankiniu būdu (išimtis – impulsinis režimas: IŠJUNGTI rankiniu būdu negallma).

Esant padėtyje ON rankiniu būdu išjungti nebegallma. Kaskart paspaudus inercinio veikimo laikas skaičiuojamas iš naujo.

DIM

DIP 5

Nuolatinis apšvietimas ON/OFF

Užtlkrina tolygų apšvietlmo lygį. Sensorius matuoja esamą dienos

šviesą ir ijungia papildomą dirbtinį apšvietimą, kad butų užtikrintas pageldaujamas apšvietimo lygls. Pasikeitus dienos šviesos lygiui,

pagal tai pritaikomas ir dirbtinis apšvietimas. Dirbtinis apšvietimas ljunglamas papildomal priklausomai nuo buvimo.

Funkcijos – nustatymai potenciometru

COM 1 + COM 2

Potenciometras ⑤

Prieblandos lygio nustatymas

Pageidaujamą suveikimo slenkstį galima nustatyti tolygiai nuo mażdaug 10–1000 liuksų.

Nustatymo reguliatorius dešinėje: MAX dienos šviesos režimas Nustatymo reguliatorius kairėje: MIN nakties režimas

Priklausomai nuo montavimo vietos gali tekti atlikti pataisymus maždaug per 1–2 skalės padalas.

Naudojimo pavyzdžiai Nustatytos apšvietimo reikšmės
Nakties režimas min.
Koridoriai, holai 1
Laiptai, eskalatoriai, judantys takeliai 2
Skalbyklos, tualetai, komutacinės, valgyklos 3
Pardavimo zonos, vaikų darželiai, pradinių mokyklų patalpos, sporto salės	4
Darbo zonos: biurai, konferencijų ir pasitarimų patalpos, smulkus montavimo darbai, virtuvės	5
Itin ryškaus apšvietimo reikalaujančios darbo zonos:laboratorija, techniniai brėziniai, tikslūs darbai	>=6
Dienos šviesos režimas maks.

Pastaba: priklausomai nuo montavimo vietos gali tekti atlikti pataisymus maždaug per 1–2 skalės padalas. Apšvietimo matavimo vyksta sensoriuje.

Potenciometras ⑥

Švietimo trukmės nustatymas

Inercinio veikimo laikas, kontaktas 1

nustatymo reiksme

30 sek. – 30 min.

Pageidaujamas inercinio veikimo laikas nustatomas tolygiai nuo maždaug min. 30 sek. iki maks. 30 min. Po 3 min. matuojamas

apšvietimas. Viršijus slenkstj, sensorius išsijungia pasibaigus inercinio veikimo laikui.

Impulsinis režimas (be DIM) ∩

Jelgu nustatymo regulatorlų nu- statysite ties (kairėje pusėje), prietaisas bus impulsiniame reži- me, t. y. Išėjimas bus |jungtas maž-

daug 2 sek. (pvz., lalptinių automatas). Po to sensorius maždaug 8 sek. nereaguos i judėjimą. Dėl aki-nimo kitals apšvletimo šaltinlais

galimas tik dienos režimas.

IQ režimas

Reguliatorius dešinėje: Inercinio veikimo laikas dinamiškai ir įsisavinimo būdu prisitaiko prie naudotojo elgesio.

Tai użtikrina mokomasis algoritmas, kuris nustato optimalų laiko ciklą.

Trumpiausias laikas – 5 min., ilgiausias – 20 min.

COM 2

Potenciometras ⑦

Inercinio veikimo laikas Kontaktas 2 (šildymo, vėdinimo, kondicionavimo sistemos)

• Nustatymo reikšmė 1 min. – 2 val.
  • Reguliatorius dešinėje: maks.
  • Reguliatorius kairėje: min.

Potenciometras ⑧

ljungimo vėlinimas, kontaktas 2 (šildymo, vėdinimo, kondicionavimo sistemos)

• Nustatymo reikšmė
0 sek. - 10 min.
- Reguliatorius dešinėje:
Patalpos stebėjimas
• Reguliatorius kairėje: 0 sek. (IŠJ.)

Potenciometras ⑮

Bazinis apšvietimas (DIM variantas)

Sumažėjus nustatytam apšvietimo lygiui nustatytam inercinio veikimo laikui jungiamas bazinis apšvietimas. Sis yra sumažintas iki maždaug 10 % maksimalaus apšvietimo stiprumo. Esant buvimui sensorius jungia apšvietima 100 % šviesos gallos (nuolatinio apšvietimo regu-

Nustačius „Stebėjimą“ kontakto „Buvimas“ jautrumas sumažėja. Kontaktas suveikia tik esant aiškiam judėjimui ir kai patalpoje tikrai yra žmonių.

llatorius ties OFF) arba ljungla nusta- tytą apśvietimo lygj (nuolatinio apśvietimo reguliatorius ties ON). Jeigu judėjimo nėra, sensorius pasi- baigus inercinio veikimo laikui ap- svietimą sumažina iki bazinio. Šis išjungiamas, kai pasibaigia inercinio velkimo laikas (1 min. – 30 min.)

Inercinio veikimo laikas ir toliau lieka aktyvus. Jjungimo vėlinimas nesuaktyvintas.

arba apšvietimo lygis viršijamas kal esama pakankamai dienos šviesos. Esant nustatymui ON, sensorius bazinį apšvietimą įjungia ir išjungia esant nepakankamam apšvietimo lygiui.

Jautrumo zonos ilgio nustatymas pagal individualius poreikius.

Plg. lentelė „Techniniai duomenys” Individualių poreikių nustatymas, 4–5 psl.

Paralelinés jungtys

Naudojant kelis sensorius šiuos reikia prijungti prie tos pačios fazės!

Paralelinėje linijoje gali būti su-jungti ir keli „Master“ įrenginiai. Kiekvienas „Master“ įrenginys įjungia / išjungia savo grupę priklausomai nuo jos apšvietimo matavimų.

Uždelsimo trukmė ir apšvietimo jjungimo reikšmės kiekvienam „Master“ jrenginiui nustatomos atskirai. Ijungimo apkrova paskirstoma atskiriems „Master“ jrengi-

niams. O žmonių buvimą visi sensoriai registruoja kartu. Bet kuriamė „Master“ įrenginyje buvimo išėjimą galima atjungti.

Režimas „Master“ / „Slave“ suteikia galimybę kontroliuoti didesnes patalpas (prijungta apkrova = „Master“, néra apkrovos = „Slave“). Patal-

pos apšvietimo lygį vertina tik „Master“, „Slave“ įrenginiai praneša „Master“ įrenginiams apie užfik-suotą judėjima. Apšvietimą ir

(arba) šildymo / védinimo / kondicionavimo sistemas jungia tik „Master” jrenginiai.

⑭ui sensoriai išoriniam laiptinės apšvietimui

Senos statybos pastatas / rekonstruotas pastatas

Kitas apšvletimas jjunglamas mygtukais. Galimas tik dienos režimas, prieblandos režimas negalimas.

⑭ sensorius kaip laiptinės apšvietimas

IDM sensorius

Funkciju išplėtimas naudojant RC5

Idirbimo funkcija

5 s palaikius mygtuką paspaustą, suaktyvinama 100 h jdirbimo funkcija.

Buvimo režimas

5 s palaikius mygtuką paspaustą, švlesa IŠJ., kol aptinkamas judėjimas.

Jeigu judėjimas neberegistruojamas, paslbaigus inercinio velkimo laikui šviestuvas persijungia atgal i sensorinį režimą (LED J.)

Funkciju išplėtimas naudojant RC8 (DIM variantas)

Budintis režimas

5 s laikant atitinkamus mygtukus paspaustus, bazinis apšvietimas keičiamas i 60 min.

Bazinio apšvietimo reikšmė

5 s laikant atitinkamus mygtukus paspaustus, apšvietimo reikšmė keičiasi žingsniais po 10 %: 1 = 10 %, 2 = 20 % ir t. t. 6 = 60 %

Šviesos reguliavimas

mygtuku

Kai prie S gnybto prijungtas mygtukas apšvietimą galima reguliuoti spaudžiant mygtuką. Mygtukas vlų sy pirma padidina apšvietimą iki maksimalaus, po to jis vėl sumažė- įki minimalinis reikšmės. Atleidus mygtuką, atlikanka reikšmė išlakoma iki išjungimo papildomai nere- reguliuojant. Jutiklis veikla anksčlau nustatytu sensorinlu režimu. Šviesos reguliavimo kryptis (maks./min.) keičiama trumpai atleidžiant ir pakartotinai spaudžiant mygtuką.

Nuotolinio valdymo pultas

Naudojantis nuotolinio valdymo pultu (pasirinktinis) visas funkcijas galima patoglai nustatyti stovint ant žemės.

Pastaba: nuotoliniu valdymo pultu impulsinio režimo išjungti negali-ma. Impulsinis režimas išjunglamas rankinlu būdu.

Nuotoliniu valdymo pultas „Presence Control“:

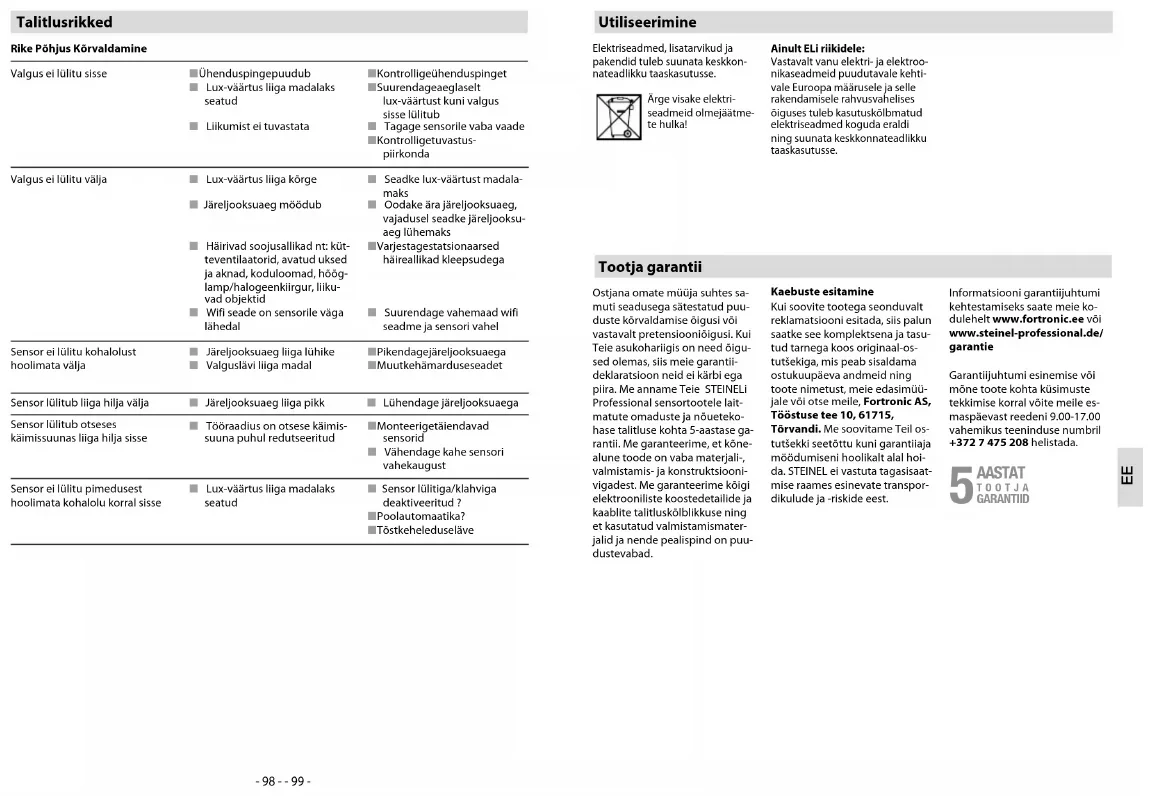

Veikimo sutrikimai
Sutrikimas Priežastis Pagalba

Šviesa nejsijungia	Inėrajtamposnustatyta per žema liuksų reikšmėinefiksuojajudeslo	patikrinkitepriljunglimojtampąliuksų reikšmę pamažu didinkite, kol įsijungs šviesapašalinkite kliūtis iš sensoriaus laukopatikrinkite jautrumo zoną
Šviesa neišsijungia	per didelė liuksų reikšmėnesibaigė inercinio veikimo laikastrikdantys šilumos šaltiniai, pvz., karštą orą pučiantis ventilatorius, atviros durys ir langai,namiliai gyvūnal, kaitrinės lemputės / halogeninlai prožektoriai, judantys objektaiWLAN jrenginys yra labai arti jutiklio	nustatykite mažesnę liuksų reikšmępalaukite, kol pasibaigs inercinio veikimo laikas arba ji sumažinkitenaudodamiesi lipdukais izoliuokite stacionarius trikdžių šaltiniuspadidinkite atstumą tarpWLAN jrenginio ir jutiklio
Esant buvimui sensorius išsijungia	per trumpas inercinio veikimo laikasper žemas śvlesos barjeras	padidinkite inercinio veikimo laikąpakelskite prieblandos lyglo nustatymus
Sensorius išsijungia per vėlai	per ilgas inercinio veikimo laikas	sutrumpinkiteinercinio veikimo laiką
Einant link sensoriaus jis įsijungia per vėlai	sumažintas jautrumo zonos einant link sensoriaus ilgis	sumontuokite kitus sensoriussumažinkite atstumą tarp dviejų sensorių
Nepaisant tamsaus paros laiko esant buvimui sensorius nejsijungia	pasirinkta per žema liuksų reikšmė	ar sensorius neišaktyvintas jungikliu / mygtuku?pusautomatis?padidinkiteapšvietimo slenkstį

Šalinimas

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų kartu su buiti-nėmis atliekomis!

Tik ES šalims

Remiantis galiojančia Europos Sajungos Direktyva dėl elektros Ir elektronikos įrangos atlieku įr jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietalsai turi būti renkami atskiral Ir perdirbami aplinkai nekenksmingu būdu.

Gamintojo garantija

Kaip pirkėjas, prireikus, turite jums įstatymų suteiktas teises, reiškiamas pardavėjui. Jeigu Šios teisės egzistuoja jūsu Šalyje, mūsu garantija jų negali sumažinti arba apriboti. Suteiklame jums 5 metu garantiją užitikrindami puikias savybes ir sklandų „STEINEL-Professional“ sensorinio gamnio veiklmą. Garantuo-jame, kad šiame gaminyje nėra medžiagos, gamybos ir konstrukclnių defektų. Garantuojame sklandų visų elektroninių dalių ir kabelių veikimą ir užitikriname, kad visos naudotos medžiagos ir jų paviršlai yra be trūkumų.

Galiojimas

Jeigu norite pareikšiti pretenzija dėl gaminio, atsiųskite jį visą, apmokėję gabenimo išlaidas, su originaliu pirkimo dokumentu, kuriame turi buti nurodyta pirkimo data ir pavadinimas, pardavėjui iš kurio pirkote arba STEINEL atstovui Lietuvoje UAB KVARCAS (Neries krantinė 32, Kaunas) arba tiesiai gamintojui šluo adresu: Neries krantinė 32, LT-48463 Kaunas. Todėl rekomenduojame pirkimo dokumentą saugoti iki garantinio laiko pabaigos. STEINEL nedengia gabenimo išlaidų ir neatsako už rizliką gražinant. Informacijoskaip pasinaudoti garantine teise rasite mūsu svetainėje www.steinellietuva.it/garantijos arba www.steinellietuva.it.

Garantinio jvykio atveju arba jeigu turite klausimu, susijusių su šiuo gaminiu, bet kada galite skambinti STEINEL atstovui Lietuvoje UAB KVARCAS (8-37-408030) arba tlesloglal gamintojui jo aptarnavimo skyriaus budinčiaja linija 8-37-408030, 8-686-52729.

vada diametrs nedrikst pârsniegt 10 mm. Tikla pieslėgurna spailju pievienošanas vletas ir paredzetas makslimåll 2 × 2,5 mm². Montėjot virsapmetuma variantu, kėdė ieslėdzams vada drošības slėdzis (16 A).
