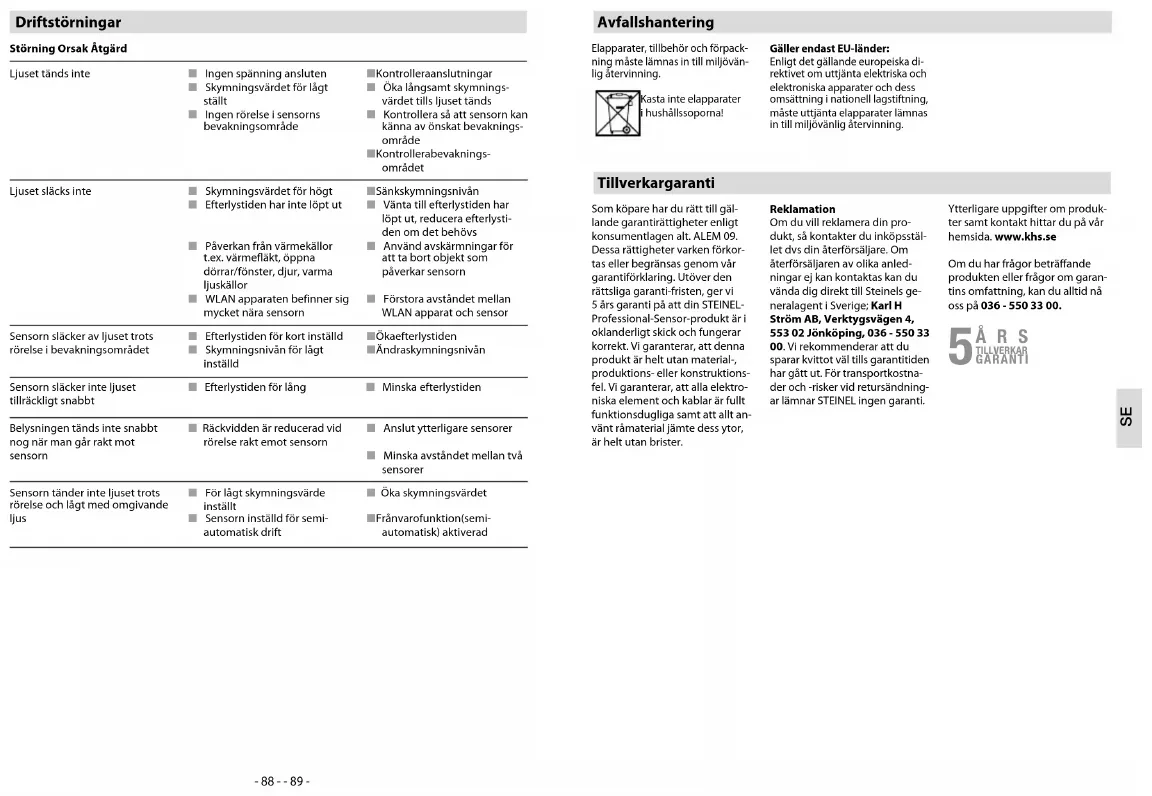

GARANTITILLVERKAR ÅRS GARANTI TILLVERKAR ÅRS GARANTI Avfallshantering Elapparater, tillbehör och förpack-ning måste lämnas in till miljövän-lig återvinning. Kasta inte elapparater i hushållssoporna!Gäller endast EU-länder:Enligt det gällande europeiska di-rektivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.- 90 - - 91 - L Afbryd strømtilførslen, inden der arbejdes på sensoren! L Ved montering skal den el- ledning, der skal tilsluttes, være spændingsfri. Sluk der- for først for strømmen, og kontroller med en spæn- dingstester, at ledningen er spændingsfri. L Ved installation af sensoren er der tale om arbejde med netspænding. Det bør derfor udføres fagligt korrekt iht. de gældende regler. L Tilslutning B 1, B 2 er en om- skiftekontakt til lavenergi- koblingskredse, ikke højere end 1 A. Denne skal være sik- ret tilsvarende. L Ved styreudgang DIM 1-10 V må der udelukkende anven- des elektriske forkoblingsen- heder med potentialsepare- ret styresignal. Beskrivelse a Lastmodul b Sensormodul c Sensorunderside d Dip-kontakt (1) Normal-/testdrift (2) Halv- /fuldautomatisk (3) Tast/kontakt (4) Tast ON / ON-OFF (5) DIM-variant regulering af permanent belysning ON/OFF e Skumringsindstilling f Tidsindstilling udgang 1 g Efterløbstid HLK udgang 2 h Tilkoblingsforsinkelse HLK udgang 2 i Rækkeviddeindstilling

Klemme-loftadapter, ekstraudstyr k Synlig adapter IP 54, ekstraudstyr l Låsemekanisme m Montering/installation n Parallelkoblinger o Efterløbstid orienteringslys DIM-variant Montering/installation m (se figuren side 2) Sensoren er kun beregnet til skjult loftmontering i rum (med undtagelse af varianten COM 1 AP). En tilsvarende klemme-lofta- dapter samt en synlig adapter er ikke med i leveringen. Sensor- og lastmodul leveres monteret og skal efter monte- ring af lastmodulet og indstilling af potentiometre/dips sættes sammen. Derefter skal sensormodulet låses med låsemekanismen l, evt. ved hjælp af en skruetrækker. Tilbehør: Kaiser-hulmursdåse, EAN-nr.: 4007841 000370 Loftsadapter med klemme, EAN-nr.: 4007841 002855 Synlig adapter, EAN-nr.: 4007841 000363 Beskyttelseshætte, EAN-nr.: 4007841 003036 Service-fjernbetjening, EAN-nr.: 4007841 000387 Bruger-fjernbetjening, EAN-nr.: 4007841 003012 DK Brugsanvisning Kære kunde Tak for den tillid, du har vist os, ved at købe din nye STEINEL- sensor. Du har valgt et produkt af høj kvalitet, som er fremstillet, testet og emballeret med største omhu. Læs monteringsvejledningen, inden du monterer sensoren, for kun korrekt installation og ibrug- tagning sikrer en lang, pålidelig og fejlfri drift. Vi ønsker dig god fornøjelse med din nye STEINEL-sensor. Sikkerhedsanvisninger Funktion / grundfunktion De infrarøde tilstedeværelses- sensorer i serien Control PRO regulerer belysningen og HLK- styringen (kun COM 2) f.eks. på kontorer, i skoler, offentlige eller private bygninger, afhængigt af lysniveauet og tilstedeværelsen. Pyrosensoren giver med den højtudviklede linse mulighed for et rumtypisk, kvadratisk over- vågningsområde, hvor der regi- streres små bevægelser. Indstil- lingen af udgangene samt ræk- keviddeindstillingen af tilstede- værelsessensoren sker via poten- tiometrene og Dip-kontakterne eller den eventuelle fjern- betjening. Tilstedeværelsessensoren udmærker sig derudover pga. det lave egenstrømforbrug. Presence Control PRO IR Quattro COM 1 / COM 1 AP IR Quattro HD COM 1 / COM 1 AP 1 udgang afhængig af nominel lysstyrke og tilstedeværelse. Indstillingsmuligheder: - Nominel lysstyrke - Efterløbstid, impuls, IQ-modus Presence Control PRO IR Quattro COM 2 IR Quattro HD 1 udgang som COM 1. Derud- over 2. udgang HLK (varmean- læg/ventilation/klima) afhæn- gigt af tilstedeværelsen. Indstillingsmuligheder: - Efterløbstid - Tilkoblingsforsinkelse - Rumovervågning Presence Control PRO IR Quattro DIM IR Quattro HD DIM 1 udgang afhængig af nominel lysstyrke og tilstedeværelse. Indstillingsmuligheder: - Nominel lysstyrke - Efterløbstid, IQ-modus - Orienteringslys - Regulering af permanent belysning Overvågningsområde En sikker registrering af personer afhænger hovedsageligt af linse- elementernes antal, beskaffen- hed og placering. IR Quattro og registreringskvadratet på 49 m

der har 13 niveauer med 1760 koblingszoner, registrerer selv de mindste bevægelser. IR Quattro HD og registreringskvadratet på 64 m

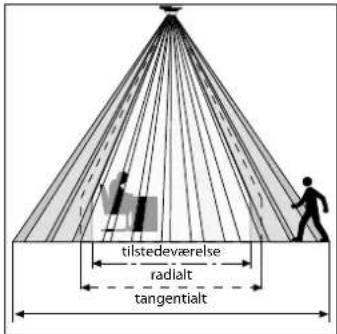

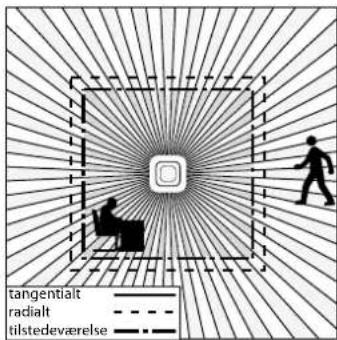

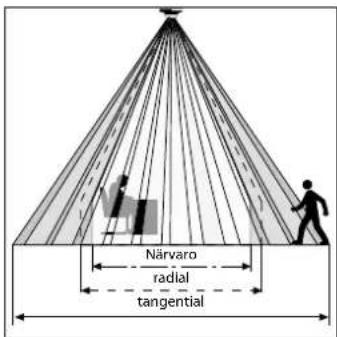

, har over 4800 koblings- zoner og præciserer ydelsesspek- tret. Med indstillingen ved po- tentiometeret er der mulighed for at tilpasse disse rækkevidder til individuelle krav. På grund af det kvadratiske registreringsom- råde og muligheden for at sam- menkoble master/slave-varian- terne muliggøres en enkel, hur- tig og optimal planlægning af rummet. tilstedeværelse radialt tangentialt tangentialt radialt tilstedeværelse DK- 92 - - 93 - Elektrisk installation/automatisk drift Ved valg af ledninger overholdes altid installationsforskrifterne iht. VDE 0100 (se Sikkerhedsanvis- ninger på side 90). Ved lednings- føring af tilstedeværelsessenso- rerne gælder: Iht. VDE 0100 520 stk. 6 må der til ledningsføringen mellem sensor og elektr. forkob- lingsenhed anvendes en multi- ledning, der både indeholder netspændingsledningerne samt styreledningerne (f.eks. NYM 5 x 1,52). Netledningen må maksi- malt have en diameter på 10 mm. Nettilslutningsklemmens klem- meområde er konstrueret til maks. 2 × 2,5 mm

. Ved installati- on af AP-modellen skal der for- kobles et beskyttelsesrelæ (16 A). Tekniske data Mål (b × h × d): 120 × 120 × 76 mm Netspænding: 230 240 V/60 HzV/50 Hz Minimumbelastning: 3 W Effekt, udgang 1: Relæ 230 V (COM 1/COM 2) maks. 2000 W ohmsk belastning (cos φ = 1) maks. 1000 VA (cos φ = 0,5) Elektr. forkoblingsenh.: Tilkoblingsspidsstrøm maks. 800 A/200 μs (COM 1/COM 1 AP/COM 2/DIM) 30 × (1 × 18 W), 25 × (2 × 18 W) 25 × (1 × 36 W), 15 × (2 × 36 W) 20 × (1 × 58 W), 10 × (2 × 58 W) Overhold de elektr. forkoblingsenheders individuelle tilkoblingsstrømme! Ved en højere effekt skal der forkobles et relæ eller en kontaktor. Effekt, udgang 2: Tilstedeværelse (kun COM 2) maks. 230 W/230 V maks. 1A, (cos φ = 1) for HLK (varmeanlæg/ventilation/klima) Overvågningskvadrater: IR Quattro IR Quattro HD Tilstedeværelse: maks. 4 × 4 m (16 m

PSNLL' PN COM 1 AP DK- 94 - - 95 - DIP 4 På position ON-OFF kan lyset altid tændes og slukkes manuelt (undtagelse impulsmodus: ingen manuel slukning). På position ON er manuel slukning ikke længere mulig. Ved hvert tryk på tasten startes efterløbstiden på ny. Tast ON/ON-OFF DIP 1 Funktioner – Indstillinger via DIP-kontakt Testdriften har prioritet i forhold til alle andre indstillinger på til- stedeværelsessensoren og an- vendes til kontrol af funktionen samt registreringsområdet. Tilstedeværelsessensoren tilkob- ler, uafhængigt af lysstyrken, belysningen med en efterløbstid på ca. 8 sek. ved bevægelse i rummet. (blå LED blinker ved registrering). I normaldrift gæl- der alle individuelt indstillede potentiometerværdier. Også uden tilsluttet belastning kan tilstedeværelsessensoren indstil- les vha. den blå LED. Normaldrift / testdrift (NORM / TEST) DIP 2 Lyset tænder og slukker automa- tisk afhængigt af lysstyrke og tilstedeværelse. Lyset kan altid tændes og slukkes manuelt. I den forbindelse afbrydes auto- matikken kortvarigt. Uafhængigt af de indstillede værdier forbli- ver lyset ved manuel tryk på ta- sten tændt i 4 timer (tryk 2 x) eller slukket (tryk 1 x). Ved tryk på tasten inden de 4 timer er udløbet, skifter tilstedeværelses- sensor IR Quattro til normal sensordrift. Halvautomatisk (MAN) / fuldautomatisk (AUTO) Fuldautomatisk: (AUTO) Halvautomatisk: (MAN) Lyset slukker kun automatisk. Tilkoblingen sker manuelt, lyset skal tændes med tasten og forbli- ver tændt i den efterløbstid, der er indstillet ved potentiometeret. (tryk/aktiver 2 x, 4 timer TIL). DIP 3 Anviser sensoren, hvordan det indgående signal skal vurderes. Ved tildeling af eksterne taster/ kontakter kan sensoren bruges som halvautomat og til hver en tid overstyres manuelt. n Enten drift med tast eller kontakt n Mulighed for flere taster ved en styreindgang n Anvend kun lystryktaster med nulledertilslutning nLedningslængde mellem sensor og kontakt < 50 m Tast/kontakt COM 1 + COM 2 Funktioner – Indstillinger via potentiometre Eksempler på anvendelse Nominelle lysstyrker Natmodus min. Entreer, indgangshaller 1 Trapper, rulletrapper, rullende fortove 2 Vaskerum, toiletter, rum med elektriske instal- lationer, kantiner

Salgsområde, børnehaver, sportshaller 4 Arbejdsområder: Kontorlokaler, konference- og møderum, fint monteringsarbejde, køkkener

Synsintensive arbejdsområder: Laboratorium, teknisk tegning, præcisionsarbejde >=6 Drift i dagslys maks. Efterløbstid udgang 1 indstillingsværdi 30 sek. – 30 min. Den ønskede efterløbstid kan indstilles trinløst fra min ca. 30 sek. – maks. 30 min. Efter 3 min. måles egenlyset. Ved overskridelse af værdien slukker sensoren, når efterløbsti- den er udløbet. Tidsindstilling Når indstillingsknappen står på (helt til venstre) befinder apparatet sig i impulsmodus, dvs. at udgan

gen tilkobles i ca. 2 sek. (f.eks. ved en lysautomat i en trappeopgang). Herefter registrerer sensoren ingen bevægelser i ca. 8 sek. På grund af egenblænding, der opstår pga. eksternt lys er der her kun mulig

hed for dagsmodus. Helt til højre: Efterløbstiden tilpas

ser sig dynamisk, selvlærende til brugerreaktionen. Den optimale tidscyklus findes via en lærealgoritme. Den korteste tid er 5 min., den længste 20 min. Impulsmodus (med undtagelse af DIM) IQ-modus Den ønskede reaktionsværdi kan indstilles trinløst fra ca. 10 – 1000 lux. Indstillingsknap helt til højre: MAKS. drift i dagslys Indstillingsknap helt til venstre: MIN. natmodus Afhængig af monteringssted kræ- ves der muligvis en korrektion af indstillingen med 1-2 skalastreger. Skumringsindstilling Potentiometer e Potentiometer f COM 1 + COM 2 DIP 5 Sørger for et ensartet lysstyrkeni- veau. Sensoren måler det eksiste- rende dagslys og tilkobler en passende mængde kunstigt lys, så det ønskede lysstyrkeniveau opnås. Hvis andelen af dagslys ændrer sig, tilpasses det tilkoble

de, kunstige lys. Tilkoblingen sker ud over andelen af dagslys afhængigt af tilstedeværelsen. Permanent belysning ON/OFF Henvisning: Afhængig af monteringssted kræves der muligvis en korrektion af indstillingen med 1 - 2 skalastre- ger. Lysstyrkemålingen foretages ved sensoren. DIM DK- 96 - - 97 -

• Indstillingsværdi 1 min. – 2 timer.

• Helt til højre: maks.

• Helt til højre: Rumovervågning

• Helt til venstre: 0 sek. (FRA) Ved indstillingen „Overvågning“ reduceres følsomheden for udgan

gen „Tilstedeværelse“. Kontakten lukker først ved tydelig bevægelse og signalerer med høj sikkerhed tilstedeværelsen af personer. Efterløbstiden forbliver fortsat aktiv. Tilkoblingsforsinkelsen er ikke aktiv. Tilkoblingsforsinkelse udgang 2 HLK Rækkeviddeindstilling Tilpasning af rækkevidden til indi- viduelle krav. Se tabellen Tekniske data Indstilling af individuelle krav side 4 – 5. COM 2 Potentiometer g Potentiometer h Potentiometer i Fjernbetjening Med fjernbetjeningen (ekstraud- styr) kan du nemt aktivere funktio- ner nede fra jorden. Henvisning: Impulsmodus kan ikke overskrives af fjernbetjeningen. Sluk impulsmodus manuelt. Fjernbetjening tilstedeværelses

sensor: EAN-nr: 4007841 000387 Muliggør ved underskridelse af den indstillede lysniveauværdi en grundbelysning for den indstillede efterløbstid. Denne er dæmpet til ca. 10 % af den maksimale lysstyr

stillede lysniveauværdi (regulering af permanent belysning ON). Hvis der ikke registreres en bevægelse, dæmper sensoren atter til grund

styrken efter udløb af efterløbsti- den. Denne slukkes, når efterløbs- tiden (1 min. – 30 min.) er udløbet eller lysniveauværdien overskrides pga. tilstrækkeligt dagslys. I ind- stillingen ON tænder og slukker sensoren grundstyrken direkte ved underskridelse af lysniveau

værdien. Grundstyrke (DIM-variant) Potentiometer o Efterløbstid udgang 2 HLK

gelsesregistreringen. Aktiveringen af belysningen eller HLK-anlægget sker udelukkende via masteren. Master-slave I hver parallelkobling kan der an- vendes flere masters. Hver master kobler i den forbindelse sin egen lysgruppe iht. egen lysstyrkemå

Funktionssupplement via RC 5 Indbrændingsfunktion Ved at trykke på knapperne, > 5 s, aktiveres indbrændingsfunktionen i 100 h. Præsentationstilstand Ved at trykke på knappen, > 5 s, er lyset slukket, så længe der registre- res bevægelse. Hvis der ikke registreres flere be- vægelser, skifter lampen tilbage til sensordrift, når efterløbstiden er udløbet (LED tændt). Funktionssupplement via RC 8 (DIM-variant) Grundlysstyrke Ved hvert tryk på den pågældende knap, > 5 s, ændres grundlysstyr- ken til 60 min.
