Produkttyp	Infrarot-Präsenzmelder
Marke	Steinel
Modell	IR Quattro COM2
Abmessungen (H x B x T)	120 x 120 x 76 mm
Versorgungsspannung	230 – 240 V, 50/60 Hz
Schaltleistung Ausgang 1	max. 2000 W (ohmsch), max. 1000 VA (induktiv)
Schaltleistung Ausgang 2 (Präsenz)	max. 230 W / 230 V, 1 A
Erfassungsbereich – Präsenz	max. 4 x 4 m (16 m²)
Erfassungsbereich – Radial	max. 5 x 5 m (25 m²)
Erfassungsbereich – Tangential	max. 7 x 7 m (49 m²)
Helligkeitseinstellung	10 – 1000 Lux, Tag-/Nachtmodus
Nachlaufzeit Ausgang 1	30 s – 30 min, Impulsmodus, IQ-Modus
Nachlaufzeit Ausgang 2	1 min – 2 h
Montagehöhe	2,5 m – 8 m (IR Quattro)
Schutzart	IP 2D (IP54 mit AP Box)
Schutzklasse	II
Betriebstemperatur	0 °C bis +40 °C
Anzahl der Erfassungszonen	1760 Zonen (IR Quattro)
Garantie	5 Jahre
Installationsort	Innenraum, Deckenmontage
Bedienungsart	Potentiometer, DIP-Schalter, optionale Fernbedienung
DIM-Steuerausgang	1 – 10 V / max. 50 Vorschaltgeräte
Testmodus	Ja (über DIP 1)
Halbautomatischer / vollautomatischer Betrieb	Ja (über DIP 2)
Mitgeliefertes Zubehör	Keines (optionales Zubehör erhältlich)

Häufig gestellte Fragen - IR Quattro COM2 STEINEL

Wie installiere ich den IR Quattro COM2 Melder?

Die Installation muss von einem Fachmann durchgeführt werden. Schalten Sie die Stromversorgung ab, bevor Sie Arbeiten durchführen. Montieren Sie das Basismodul, schließen Sie die Leiter gemäß dem Schaltplan an, rasten Sie dann das Melder-Modul ein und verriegeln Sie es mit dem Verriegelungsmechanismus (ggf. mit einem Schraubendreher). Beachten Sie die Norm NF C-15100.

Wie stelle ich die Empfindlichkeit ein?

Die Erfassungsreichweite wird mit dem Potentiometer ⑨ eingestellt. Für einen kleineren Bereich (z.B. Büro) drehen Sie nach links, für den maximalen Bereich nach rechts. Mit der Einstellung können Sie die Erfassung an Ihre genauen Anforderungen anpassen.

Was tun, wenn das Licht nicht angeht?

Prüfen Sie die Versorgungsspannung, den eingestellten Helligkeitswert (Potentiometer ⑤) und den Erfassungsbereich. Stellen Sie sicher, dass kein Hindernis den Sensor blockiert. Erhöhen Sie schrittweise den Lux-Schwellwert, bis das Licht angeht.

Was tun, wenn das Licht nicht ausgeht?

Reduzieren Sie den eingestellten Lux-Wert (Potentiometer ⑤) oder warten Sie das Ende der Nachlaufzeit ab. Überprüfen Sie auf Störwärmequellen (Heizkörper, offene Fenster, Tiere) und entfernen Sie ggf. WLAN-Geräte vom Melder.

Wie verwende ich die Fernbedienung?

Die optionale Fernbedienung (Ref. EAN 4007841 000387) ermöglicht die Fernsteuerung von Funktionen: Testmodus, Markieren, Präsentationsmodus, Lichtintensitätsvariation usw. Richten Sie die Fernbedienung auf den Melder und halten Sie die entsprechende Taste länger als 5 Sekunden gedrückt.

Was ist der maximale Erfassungsbereich?

Im tangentialen Modus kann der Erfassungsbereich bis zu 7 x 7 m (49 m²) für den IR Quattro und 20 x 20 m (400 m²) für den IR Quattro HD betragen. Der Bereich variiert je nach Montagehöhe (2,5 bis 8 m) und eingestellter Reichweite.

Wie stelle ich die Nachlaufzeit ein?

Verwenden Sie das Potentiometer ⑥ für Schaltausgang 1 (30 s bis 30 min) und das Potentiometer ⑦ für Ausgang 2 (1 min bis 2 h). Im linken Anschlag schaltet Ausgang 1 in den Impulsmodus (ca. 2 s). Im rechten Anschlag passt der IQ-Modus die Dauer automatisch an.

Kann ich diesen Melder im Außenbereich verwenden?

Der Melder ist nur für den Innenbereich ausgelegt (IP 2D). Mit der optionalen AP Box erreicht er IP 54, was eine Verwendung im Außenbereich unter Dach ermöglicht. Vermeiden Sie jedoch direkte Witterungseinflüsse.

Wie schalte ich in den Testmodus?

Stellen Sie den DIP-Schalter 1 auf TEST. Im Testmodus schaltet der Melder das Licht bei jeder Bewegungserkennung für ca. 8 Sekunden ein, unabhängig von der Umgebungshelligkeit. Die blaue LED blinkt bei Erkennung.

Was bedeutet der IQ-Modus?

Der IQ-Modus (Nachlaufzeit im rechten Anschlag) ist ein selbstlernender Algorithmus, der die Nachlaufzeit automatisch zwischen 5 und 20 Minuten an das übliche Verhalten der Personen anpasst. Er optimiert die Beleuchtungsdauer für Komfort und Energieeinsparung.

BEDIENUNGSANLEITUNG IR Quattro COM2 STEINEL

STEINEL Vertrieb GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Tel: [phone]

www.steinel.de

110072423 09/2019_A Technische Änderungen vorbehalten. / Subject to technical modification without notice.

13

-2--3-

IR Quattro COM 1/COM 1 AP / IR Quattro HD COM 1/HD COM 1 AP

⑨

		IR Quattro IR Quattro HD
		PresenceRadialTangential		PresenceRadialTangential
2,50 m	1	2,6m×2,6m	2,4m×2,4m	2,8m×2,8m	3,8m×3,6m	3m×3m	4m×4m
	2	2,9m×2,9m2	4m×2,4m2,8	n×2,8m 4	m×4m4m×4	m4m×4m
	3	3,2m×3,2m	2,4m×2,4m	2,8m×2,8m	4,6m×4,6m	4m×4m	5m×5m
	4	3,4m×3,4m	3m×3m	3,8m×3,8m	5,2m×5,2m	5m×5m	6m×6m
	5	3,6m×3,6m	3,8m×3,8m	4,7m×4,7m	5,8m×5,8m	5m×5m	8m×8m
	6	4,1m×4,1m	4,2m×4,2m	5,6m×5,6m	6,8m×6,8m	5m×5m	13m×13m
	7	4,7m×4,7m	4,7m×4,7m	6,6m×6,6m	7,8m×7,8m	6m×6m	18m×18m
2,80 m	1	2,8m×2,8m	2,4m×2,4m	2,8m×2,8m	3,8m×3,8m	3m×3m	4m×4m
	2	3,1m×3,1m	2,8m×2,8m	3m×3m	4,4m×4,4m	4m×4m	4,5m×4,5m
	3	3,5m×3,5m	3m×3m	3,8m×3,8m	5,1m×5,1m	4m×4m	5,5m×5,5m
	4	3,9m×3,9m	3,6m×3,6m	4,5m×4,5m	5,5m×5,5m	5m×5m	6,5m×6,5m
	5	4,2m×4,2m4	2m×4,2m5,4	n×5,4m 5,9	m×5,9m5,5m	5,5m8,5m×8,5m
	6	4,4m×4,4m4	4m×4,4m6,1	n×6,1m 6,9	n×6,9m6,5m	6,5m17m×17m
	7	4,7m×4,7m	4,7m×4,7m	7,1m×7,1m	7,9m×7,9m	7m×7m	20m×20m
3,00 m	1	2,8m×2,8m2	8m×2,8m2,8	n×2,8m 4	n×4m3m×3	n4m×4m
	2	3,2m×3,2m	3,3m×3,3m	3,3m×3,3m	4,8m×4,8m	4m×4m	5m×5m
	3	3,6m×3,6m	3,8m×3,8m	4,7m×4,7m	5,6m×5,6m	4m×4m	6m×6m
	4	3,7m×3,7m	4,2m×4,2m	5,4m×5,4m	5,8m×5,8m	5m×5m	7m×7m
	5	3,8m×3,8m4	7m×4,7m6,1	n×6,1m 6	m×6m6m×6	m9m×9m
	6	4,2m×4,2m4	7m×4,7m6,6	n×6,6m 7	n×7m8m×8	n20m×20m
	7	4,2m×4,2m4	8m×4,8m	7m×7m8m×8	8m8m×8m22	2m×22m
3,50 m	1	2,8m×2,8m	4,7m×4,7m	4,7m×4,7m	4,8m×4,8m	5m×5m	6m×6m
	2	3,2m×3,2m	5,2m×5,2m	5,6m×5,6m	5m×5m	5,5m×5,5m	6m×6m
	3	3,6m×3,6m	5,6m×5,6m	7,5m×7,5m	5,4m×5,4m	6m×6m	6m×6m
	4	3,7m×3,7m	6,6m×6,6m	9,1m×9,1m	5,8m×5,8m	7m×7m	9,5m×9,5m
	5	3,8m×3,8m	7,1m×7,1m	9,9m×9,9m	6,2m×6,2m	8m×8m	13m×13m
	6	4,2m×4,2m7	5m×7,5m11m	n×11m 7,2	n×7,2m9,5m×9,5m	20.5m×20.5m
	7	4,2m×4,2m	8,6m×8,6m	12m×12m	8,2m×8,2m	11m×11m	28m×28m
4,00 m	1	-3,8m×	3,8m3,8m×3	8m-6m×6m	7m×7m
	2	-	3,8m×3,8m	4,7m×4,7m	-	6m×6m	7,5m×7,5m
	3	-3,8m×	3,8m5,6m×5	6m-6m×6m	8m×8m
	4	-4,7m×	4,7m7,5m×7	5m-7m×7m	12m×12m
	5	-4,7m×	4,7m7,5m×7	5m-8m×8m	15m×15m
	6	-5,6m×	5,6m8,5m×8	5m-8m×8m	20m×20m
	7	-	7,5m×7,5m	10,3m×10,3m	-	8,4m×8,4m	24m×24m

⑨

		IR Quattro IR Quattro HD
		PresenceRadialTangential	presenceRadialTangential
5,00 m	1	-3,3m x 3,3m 4,7m x 4	7m - 6m x 6m	8m x 8m
	2	-3,3m x 3,3m 5,2m x 5	2m - 6,3m x 6	3m 11m x 11m
	3	-3,3m x 3,3m 5,6m x 5	6m - 6,7m x 6	7m 14m x 14m
	4	-3,9m x 3,9m 7,2m x 7	2m - 7m x 7m	17m x 17m
	5	-4,4m x 4,4m 8,9m x 8	9m - 7,4m x 7	4m 20m x 20m
	6	-6,4m x 6,4m 10,5m x	10,5m - 7,7m x	7,7m 24m x 24m
	7	-8,5m x 8,5m 12,2m x	12,2m - 8,1m x	8,1m 27m x 27m
6,00 m	1	-3m x 3m 5m x 5m -	7m x 7m 9m x 9m
	2	-	3m x 3m	5,4m x 5,4m	-	7,1m x 7,1m
	3	-	3m x 3m	5,6m x 5,6m	-	7,3m x 7,3m
	4	-4,1m x 4,1m 7,6m x 7	6m - 7,4m x 7	4m 19m x 19m
	5	-5,2m x 5,2m 9,4m x 9	4m - 7,5m x 7	5m 23m x 23m
	6	-7m x 7m 11,3m x 11,3	m - 7,7m x 7,7	m 26m x 26m
	7	-8,9m x 8,9m 13,1m x	13,1m - 7,8m x	7,8m 30m x 30m
8,00 m	1	-2,8m x 2,8m 7,5m x 7	5m - 7,4m x 7	4m 11m x 11m
	2	-2,8m x 2,8m 7,8m x 7	8m - 7,5m x 7	5m 15,2m x 15	2m
	3	-	2,8m x 2,8m	8m x 8m	-	7,7m x 7,7m
	4	-	3,9m x 3,9m	10m x 10m	-	7,8m x 7,8m
	5	-5,5m x 5,5m x 11,5m x	11,5m - 7,9m x	7,9m 27,7m x	27,7m
	6	-	7m x 7m	14m x 14m	-	8,1m x 8,1m
	7	-8,5m x 8,5m 15,5x 15	5m - 8,2m x 8	2m 36,1m x 36	1m
10,00 m	1	-	-	-	-	7,5m x 7,5m
	2	-	-	-	-	7,6m x 7,6m
	3	-	-	-	-	7,6m x 7,6m
	4	-	-	-	-	7,8m x 7,8m
	5	-	-	-	-	7,8m x 7,8m
	6	-	-	-	-	8,1m x 8,1m
	7	-	-	-	-	8,2m x 8,2m

IR Quattro COM 2 / IR Quattro HD COM 2 IR Quattro DIM / IR Quattro HD DIM

14
    subgraph_Master1["Master/Master COM1"]
        A1["PSN Master L B1B2"] --> B1["Switch"]
        A2["PSN Master L B1B2"] --> B2["Switch"]
        A3["PSN Master L B1B2"] --> B3["Switch"]
        A4["PSN Master L B1B2"] --> B4["Switch"]
    end
    subgraph_Master2["Master/Master COM1/COM2"]
        C1["PSN Master L B1B2"] --> D1["Switch"]
        C2["PSN Master L B1B2"] --> D2["Switch"]
        C3["PSN Master L B1B2"] --> D3["Switch"]
        C4["PSN Master L B1B2"] --> D4["Switch"]
    end
    subgraph_Slave1["Master/Slave"]
        E1["PSN Master L B1B2"] --> F1["Switch"]
        E2["PSN Master L B1B2"] --> F2["Switch"]
        E3["PSN Master L B1B2"] --> F3["Switch"]
    end
    subgraph_Slave2["Master/Slave"]
        G1["PSN Master L B1B2"] --> H1["Switch"]
        G2["PSN Master L B1B2"] --> H2["Switch"]
        G3["PSN Master L B1B2"] --> H3["Switch"]
    end

-8--9-

14

DE Bedienungsanleitung

Sehr geehrter Kunde,

vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen STEINEL-Sensors entgegengebracht haben. Sie haben sich für ein hochwertiges Qualitätsprodukt entschieden, das mit größter Sorgfalt produziert, getestet und verpackt wurde.

Bltte machen Sie sich vor der Installation mit dieser Montageanleitung vertraut. Denn nur eine sachgerechte Installation und Inbetriebnahme gewährleistet einen langen, zuverlässigen und störungsfreien Betrieb.

Wir wünschen Ihnen viel Freude an Ihrem neuen STEINEL-Sensor.

Sicherheitshinweise

Vor allen Arbeiten am Sensor die Spannungszufuhr unterbrechen!
Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.

Bel der Installation des Sensors handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesspezifischen Installationsvorschriften und Anschlussbedingungen durchgeführt werden (VDE 0100).

Der Anschluss B 1, B 2 ist ein Schaltkontakt für Niedrigenergieschaltkreise, nicht größer als 1 A. Dieser muss entsprechend abgesichert sein.
An dem Steuerausgang DIM 1-10 V dürfen ausschließlich EVG mit potentialgetrenntem Steuersignal verwendet werden.

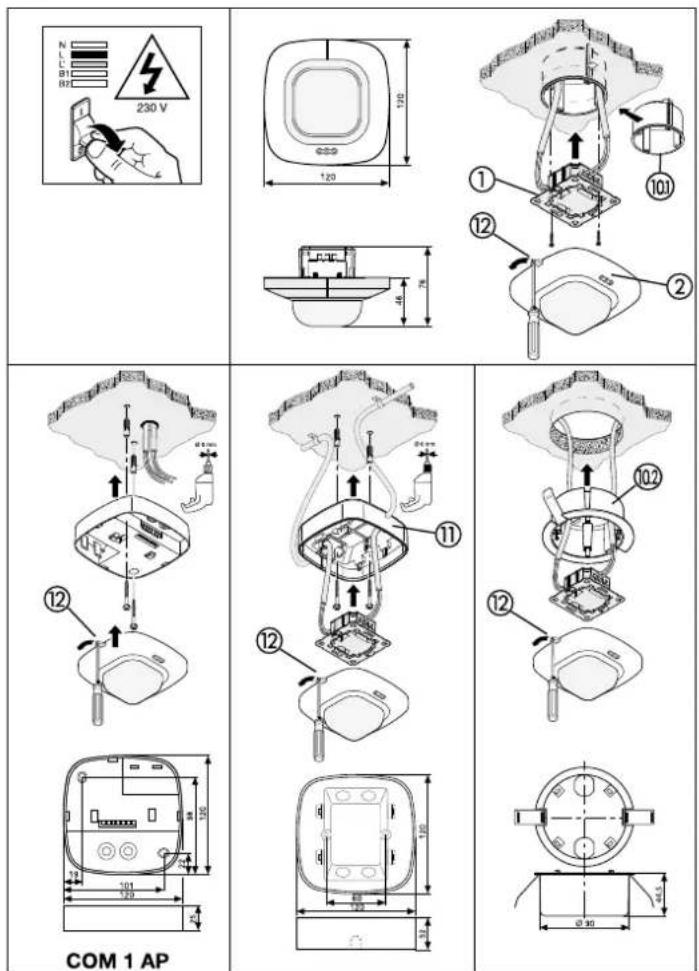

Montage/Installation ⑬ (s. Abb. Seite 2)

Der Sensor ist nur zur Unterputz-Deckenmontage in Räumen vorgesehen (außer COM 1 AP-Variante). Ein entsprechender Klammer-Deckenadapter sowie ein Aufputz-Adapter ist im Lieferumfang nicht enthalten.

Sensor- und Lastmodul werden montiert geliefert und müssen nach Einbau des Lastmoduls und vorgenommener Einstellung der Potis/Dips zusammen gesteckt werden. Anschließend muß das Sensormodul mit dem Verschlussmechanismus② verriegelt werden, ggf. unter Zuhilfenahme eines Schraubendrehers.

Zubehör:
Kaiser-Hohlwanddose, EAN-Nr.: 4007841 000370 Klammer-Deckenadapter, EAN-Nr.: 4007841 002855 Aufputz-Adapter.
EAN-Nr.: 4007841 000363 Schutzkorb,
EAN-Nr.: 4007841 003036 Service-Fernbedienung, EAN Nr.: 4007841 000387
Nutzer-Fernbedienung, EAN-Nr.: 4007841 003012

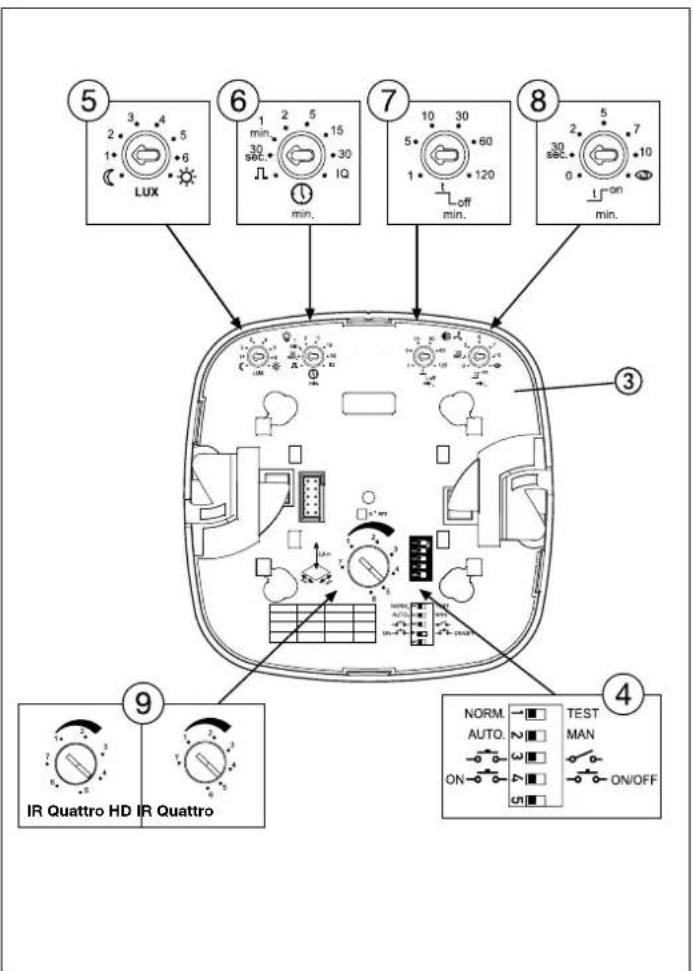

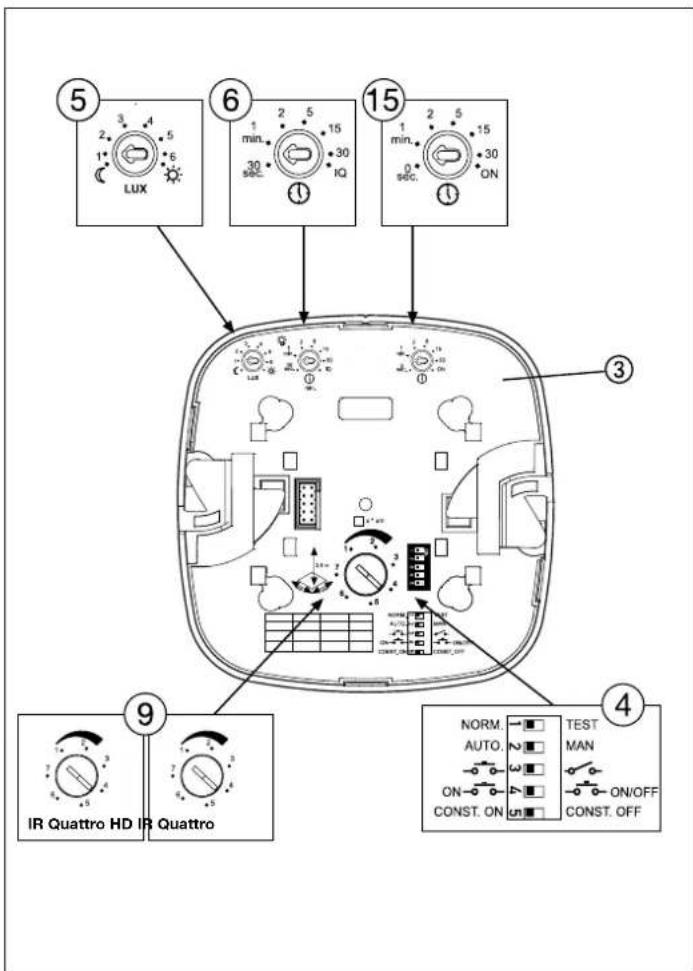

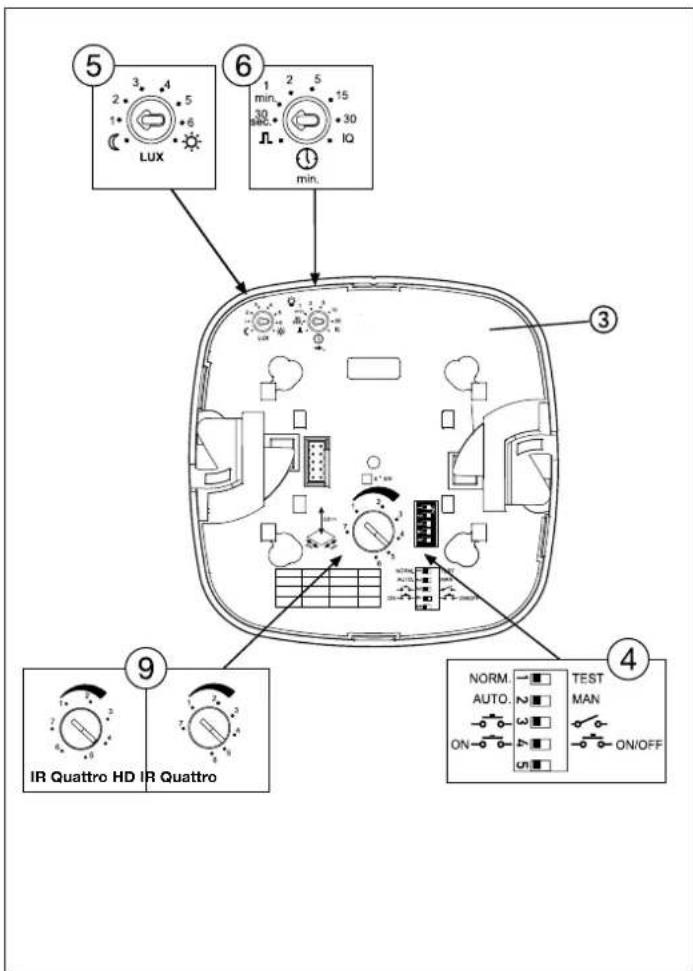

Gerätebeschreibung

① Lastmodul
② Sensormodul
③ Sensorunterseite

④ Dip-Schalter

(1) Normal-/Testbetrieb
(2) Halb-/Vollautomatik
(3) Taster/Schalter
(4) Taster ON / ON-OFF
(5) DIM-Variante

Konstantlichtregelung ON/OFF

⑤ Dämmerungseinstellung
⑥ Zeiteinstellung
Schaltausgang
⑦ Nachlaufzeit HLK
Schaltausgang 2
⑧ Einschaltverzögerung HLK Schaltausgang 2
⑨ Reichweiteneinstellung ⑩ Kaiser-Hohlwanddose, optional

⑪ Klammer-Deckenadapter, optional
⑪ Aufputz-Adapter IP 54, optional
⑫ Verschlussmechanismus
③ Montage/Installation

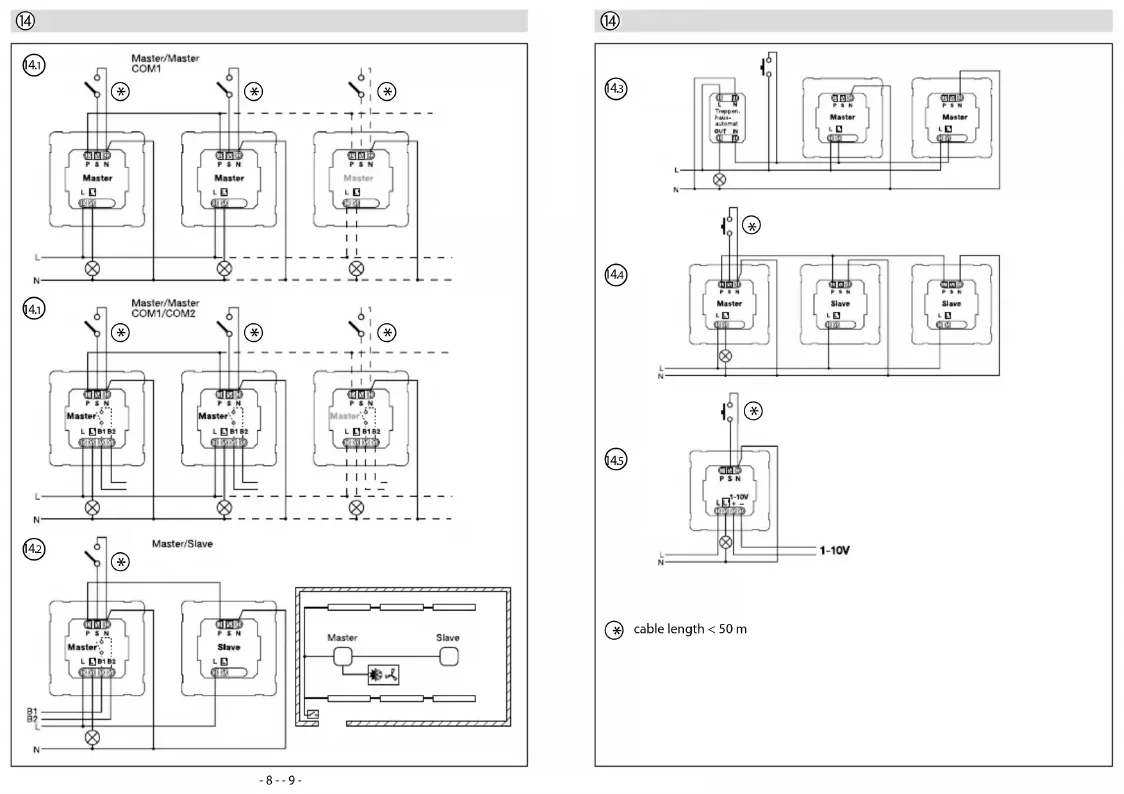

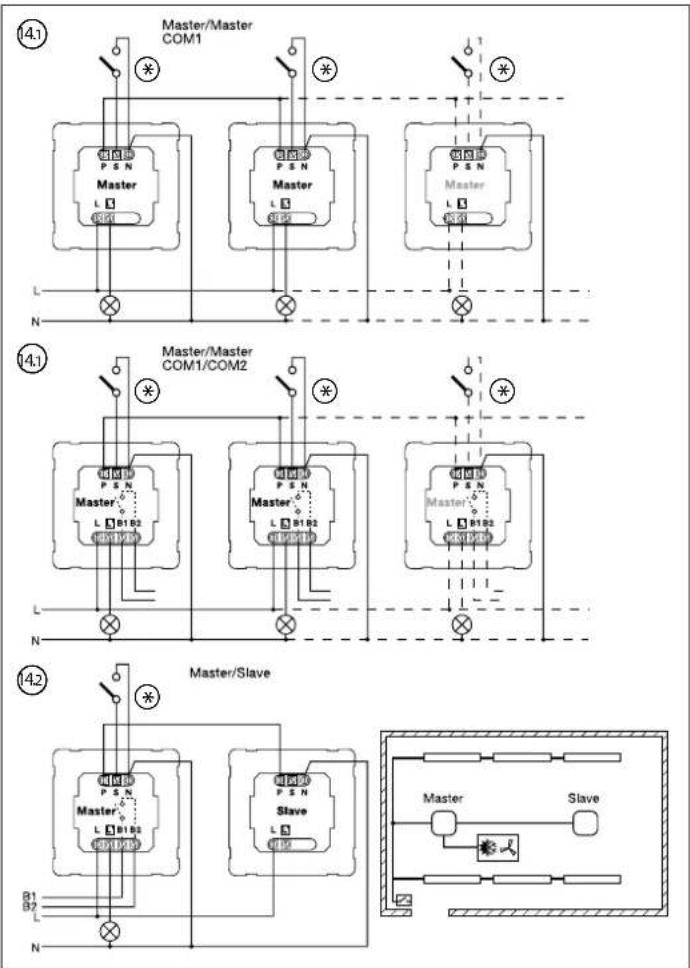

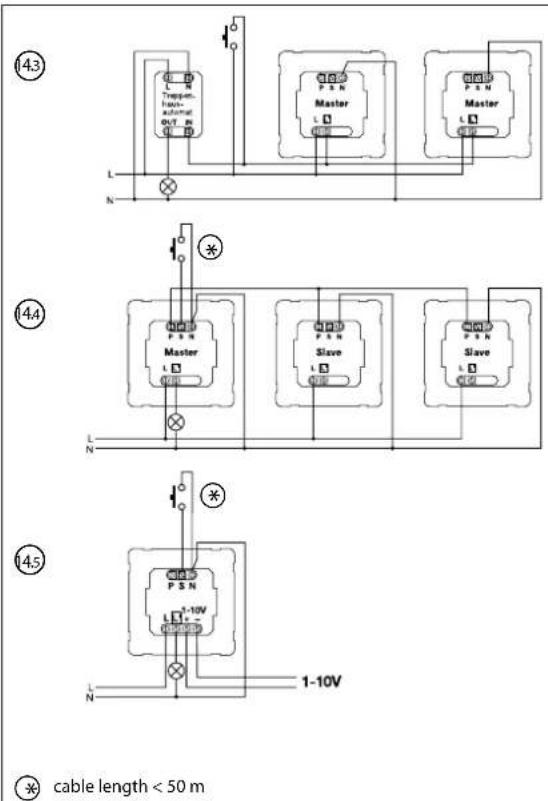

⑭ Parallelschaltungen
⑮ Nachlaufzeit Orientierungslicht DIM Variante

Funktionsweise / Grundfunktion

Die Infrarot-Präsenzmelder der Control PRO Serie regeln die Beleuchtung und HLK Steuerung (nur COM 2) z. B. in Büros, Schulen, öffentlichen oder privaten Gebäuden in Abhängigkeit von Umgebungshelligkeit und Anwesenheit.

Der Pyrosensor ermöglicht mit der hochentwickelten Linse einen raumtypischen, quadratischen Erfassungsbereich, in dem kleinste Bewegungen erfasst werden. Die Einstellungen der Schaltausgänge sowie die Reichweiteneinstellung des

Präsenzmelders erfolgen über die Potentiometer (Poti) und. Dip Schalter, bzw. der optionalen Fernbedlenung.

Der Presence Control zeichnet sich weiter durch seinen geringen Eigenstromverbrauch aus.

Presence Control PRO

IR Quattro COM 1 / COM 1 AP IR Quattro HD COM 1 / COM 1 AP

1 Schaltausgang in Abhängigkeit vom Helligkeitssollwert und Präsenz.

Einstellmöglichkeiten:

- Helligkeitssollwert

- Nachlaufzeit, Impuls, IQ-Modus

Presence Control PRO

IR Quattro COM 2 IR Quattro HD

1 Schaltausgang wie COM 1. Zusätzlich 2. Schaltausgang HLK (Heizung/Lüftung/Klima) in Abhängigkeit von Präsenz.

Einstellmöglichkeiten:

- Nachlaufzeit

- Einschaltverzögerung

- Raumüberwachung

Presence Control PRO

IR Quattro DIM IR Quattro HD DIM

1 Schaltausgang in Abhängigkeit vom Helligkeitssollwert und Präsenz.

Einstellmöglichkeiten:

- Helligkeitssollwert

- Nachlaufzeit, IQ-Modus

- Orientierungslicht

- Konstantlichtregelung

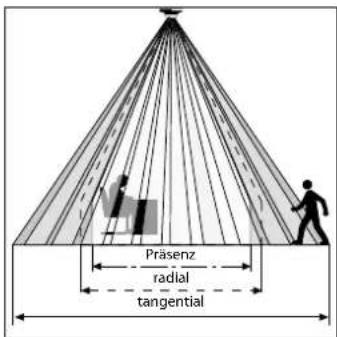

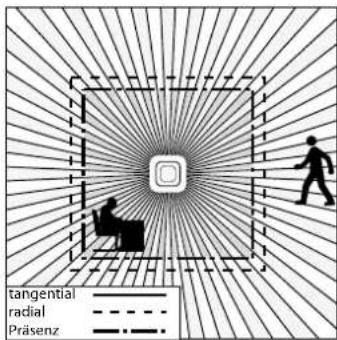

Überwachungsbereich

Eine sichere Anwesenheitserkennung hängt maßgeblich von der Anzahl, Beschaffenheit und Anordnung der Linsenelemente ab. Der IR Quattro und das Erfassungsquadrat von 49 m ^2 , der sich in 13 Ebenen mit 1760 Schaltzonen darstellt, erfasst

selbst kleinste Bewegungen. Der IR Quattro HD und das Erfassungsquadrat von 64 m², verfügt über 4800 Schaltzonen und präzisiert das Leistungsspektrum. Durch die Einstellung am Poti besteht die Möglichkeit diese Reichweiten auf individuelle

Ansprüche anzupassen. Aufgrund des quadratischen Erfassungsbereiches und die Möglichkeit der Vernetzung der Master/Slave Varianten ist eine einfache, schnelle und optimale Raumplanung möglich.

Elektrische Installation/Automatikbetrieb

Bei der Auswahl der Verdrahungsleitungen sind grundsätzlich die Installationsvorschriften nach VDE 0100 einzuhalten (siehe Sicherheitshinweise auf Seite 10). Für die Verdrahtung der Präsenzmelder gilt: Nach VDE 0100 520 Abschn. 6 darf für die

Verdrahtung zwischen Sensor und EVG eine Mehrfachleitung verwendet werden, die sowohl die Netzspannungleitungen wie auch die Steuerleitungen enthält (z.B. NYM 5 x 1,52). Die Netzanschlussleung darf max. einen Durchmesser von 10 mm haben.

Der Klemmbereich der Netzanschlussklemme ist für maximal 2 × 2,5 mm² ausgelegt. Bel der Installation der AP Varlante ist ein Leitungsschutzschalter (16 A) vorzuschalten.

Abmessungen (B × H × T): 120 × 120 × 76 mm
Netzspannung: 230 – 240 V, 50 Hz / 60 Hz
Mindestlast: 3 W
Leistung, Schaltausgang 1: Relais 230 V(COM 1/COM 2) max. 2000 W ohmsche Last (cos φ = 1)max. 1000 VA (cos φ = 0,5)
EVG: Einschaltspitzenstrom max. 800 A/200 μs(COM 1/COM 1 AP/COM 2/DIM) 30 × (1 × 18 W), 25 × (2 × 18 W)25 × (1 × 36 W), 15 × (2 × 36 W)20 × (1 × 58 W), 10 × (2 × 58 W)individuelle Einschaltströme der EVG's beachten!Bei größeren Schaltleistungen ist ein Relais oder Schützvorzuschalten
Leistung, Schaltausgang 2: Präsenz(nur COM 2) max. 230 W/230 Vmax. 1A, (cos φ = 1) für HLK (Heizung/Luftung/Klima)
Erfassungsquadrate: IR Quattro IR Quattro HD
	Präsenz: max. 4 × 4 m (16 qm)Radial: max. 5 × 5 m (25 qm)Tangential: max. 7 × 7 m (49 qm)	max. 8 × 8 m (64 qm)max. 8 × 8 m (64 qm)max. 20 × 20 m (400 qm)
Lichtwertelnstellung:	10 – 1000 Lux, ∞ / Tageslicht /DIM 100 – 1000 Lux Regel-Schwelle
Schaltausgang 1:Zeiteinstellung	30 s – 30 min, Impulsmodus (ca. 2 s),IQ-Modus (automatische Anpassung an das Nutzungsprofil)
Schaltausgang 2:Zeiteinstellung1 min – 2 h NachlaufzeitAutomatische Raumüberwachung	nur COM2 für HLK0 s – 10 min Einschaltverzögerung
DIM:Zeiteinstellung	30 s – 30 minIQ-Modus (automatische Anpassung an das Nutzungsprofil)
Steuerausgang: 1 – 10 V / max. 50 EVGs, max. 100 mA
Montagehöhe: 2,5 m – 8 m (IR Quattro)(Deckenmontage)	2,5 m – 10 m (IR Quattro HD)
Einsatzort:	im Innenbereich von Gebäuden
Sensorik:13 Erfassungsebenen, 1760 Schaltzonen (IR Quattro)
13 Erfassungsebenen, 4800 Schaltzonen (IR Quattro HD)
Schutzart:	IP 20
Schutzklasse:	II
Temperaturbereich:	0 °C bis +40 °C

Funktionen – Einstellungen über DIP-Schalter

COM 1 + COM 2

DIP 1

Normalbetrieb / Testbetrieb (NORM / TEST)

Der Testbetrieb hat Vorrang vor allen anderen Einstellungen am Präsenzmelder und dient zur Prüfung der Funktionalität sowie des Erfassungsbereiches. Der Präsenzmelder schaltet,

unabhängig von der Helligkeit, bei Bewegung im Raum die Beleuchtung für eine Nachlaufzeit von ca. 8 s ein. (blaue LED blinkt bei Erfassung). Im Normalbetrieb gelten alle individuell eingestell-

ten Poti-Werte. Auch ohne angeschlossene Last kann der Präsenz melder mit Hilfe der blauen LED eingestellt werden.

DIP 2

Halbautomatik (MAN) / Vollautomatik (AUTO)

Halbautomatik: (MAN)

Die Beleuchtung schaltet nur noch automatisch aus. Das Einschalten erfolgt manuell, Licht muss mit dem Taster angefor-

dert werden und bleibt für die am Poti eingestellte Nachlaufzeit eingeschaltet. (2 × drücken / schalten 4 Stunden AN).

Vollautomatik: (AUTO)

Die Beleuchtung schaltet je nach Helligkeit und Präsenz automatisch ein und aus. Die Beleuchtung kann jederzeit manuell geschaltet werden. Dabei wird die Schaltautomatik vorüber-

gehend unterbrochen. Unabhängig von den eingestellten Werten bleibt das Licht bei manueller Tasterbetätigung für 4 Stunden AN (2 × drücken) oder AUS (1 × drücken).

Bei Tasterbetätigung vor Ablauf der 4 Stunden geht der Präsenz Control IR Quattro in den normalen Sensorbetrieb über.

DIP-3

Taster/Schalter

Weist dem Sensor zu, wie das eingehende Signal gewertet werden soll. Durch die Zuordnung externer Taster/Schalter kann der Melder als Halbautomat betrieben werden und jederzeit manuell übersteuert werden.

- Wahlweise Betrieb mit Taster oder Schalter - Mehrere Taster auf einem Steuereingang möglich - Leuchtdrucktaster nur mit Null-Leiteranschluss verwenden

■ Leitungslänge zwischen Sensor und Schalter < 50 m

DIP-4

Taster ON/ON-OFF

Auf Stellung ON-OFF lässt sich die Beleuchtung jederzeit manuell ein- und ausschalten (Ausnahme Impulsmodus: kein manuelles AUS).

Auf der Stellung ON ist manuelles Ausschalten nicht mehr möglich. Bei jedem Tastendruck wird die Nachlaufzeit neu gestartet.

DIM

DIP-5

Konstantlicht ON/OFF

Sorgt für gleichbleibendes Helligkeitsniveau. Melder misst das vorhandene Tageslicht und

schaltet anteiliges Kunstlicht zu, um das gewünschte Helligkeitsniveau zu erreichen. Ändert sich der Tageslichtenteil, wird das zu-

geschaltete Kunstlicht angepasst. Die Zuschaltung erfolgt neben dem Tageslichtantell in Abhängigkeit von Anwesenheit.

Funktionen – Einstellungen über Potentiometer (Potis)

COM 1 + COM 2

Poti ⑤

Dämmerungseinstellung

Die gewünschte Ansprechschwelle kann stufenlos von ca. 10 – 1000 Lux eingestellt werden.

Einstellregler Rechtsanschlag : MAX Tageslichtbetrieb Einstellregler Linksanschlag: MIN Nachtbetrieb

Je nach Montageort kann eine Korrektur der Einstellung um 1-2 Skalenstriche erforderlich sein.

Anwendungsbeispiele Helligkeitssollwerte
Nachtbetrieb min
Flure, Eingangshallen 1
Treppen, Rolltreppen, Fahrbänder 2
Waschräume, Toiletten, Schalträume, Kantinen 3
Verkaufsbereich, Kindergärten, Vorschulräume, Sporthallen	4
Arbeitsbereiche: Büro-, Konferenz-, und Besprechungsräume, feine Montagearbeiten, Küchen	5
Sehintensive Arbeitsbereiche: Labor, technisches Zeichnen, präzise Arbeiten	>=6
Tageslichtbetrieb max

Hinweis: Je nach Montageort kann eine Korrektur der Einstellung um 1 – 2 Skalenstriche erforderlich sein. Die Helligkeitsmessung erfolgt am Sensor.

Poti ⑥

Zeiteinstellung

Nachlaufzeit Schaltausgang 1 Einstellwert 30 s – 30 min Die gewünschte Nachlaufzeit kann stufenlos von min ca.

30 s – max 30 min eingestellt werden. Nach 3 min wird das Eigenlicht eingemessen. Bei Überschreitung der Schwelle schaltet

der Sensor nach Ablauf der Nachlaufzeit aus.

Impulsmodus (außer DIM) ∥

Stellen Sie den Regler auf ∥ (Linksanschlag) befindet sich das Gerät im Impulsmodus, d.h. der Ausgang wird für ca. 2 s einge-

schaltet (z.B. für Treppenhausautomat). Danach reagiert der Sensor für ca. 8 s nicht auf Bewegung. Aufgrund der Elgenblendung durch

Fremdlicht ist hier nur Tagbetrieb möglich.

IQ-Modus

Rechtsanschlag: Die Nachlaufzeit passt sich dynamisch, selbstler- nend dem Benutzerverhalten an.

Über einen Lernalgorithmus wird der optimale Zeitzyklus ermittelt.

Die kürzeste Zeit beträgt 5 min, die längste 20 min

COM 2

Poti⑦

Nachlaufzeit Schaltausgang 2 HLK

• Einstellwert 1 min - 2 h
- Rechtsanschlag: max
- Linksanschlag: min

Poti⑧

Einschaltverzögerung Schaltausgang 2 HLK

• Einstellwert 0 s – 10 min
- Rechtsanschlag:
Raumüberwachung
- Linksanschlag:

0 s (AUS)

Bei Einstellung „Überwachung“

reduziert sich die Empfindlichkeit

des Schaltausgangs „Präsenz“.

Der Kontakt schließt erst bei deut-

licher Bewegung und signalisiert

mit hoher Sicherheit die Anwesen-

heit von Personen.

Die Nachlaufzeit bleibt weiterhin

aktiv. Die Einschaltverzögerung ist

inaktiv.

Poti 15

Grundhelligkeit (DIM-Variante)

Ermöglicht bei Unterschreitung des eingestellten Helligkeitswertes eine Grundbeleuchtung für die eingestellte Nachlaufzeit. Diese ist auf ca. 10 % der maximalen Lichtstärke gedimmt. Bei Anwesenheit schaltet der Melder entweder auf 100 % Lichtstärke (Konstantlicht-

regelung OFF) oder regelt auf den

voreingestellten Helligkeitswert

(Konstantlichtregelung ON). Wird

keine Bewegung erkannt, dimmt

der Melder nach Ablauf der Nach-

laufzeit auf die Grundhelligkeit zu-

rück. Diese wird ausgeschaltet,

wenn die Nachlaufzeit (1 min –

30 min) abgelaufen ist oder der

Helligkeitswert durch ausreichend

Tageslichtanteil überschritten.

wird. In der Einstellung ON schaltet

der Melder die Grundhelligkeit di-

rekt bei Unterschreiten des Hellig-

keitswertes EIN und AUS.

Reichweiteneinstellung

Anpassung der Reichweite auf individuelle Ansprüche.

Vgl. Tabelle Technische Daten

Einstellung individuellen

Ansprüche Seite 4 – 5.

Parallelschaltungen

Bei Verwendung mehrerer Melder sind diese an dieselbe Phase anzuschließen!

⑭ Master/Master

In einer Parallelschaltung können auch mehrere Master verwendet werden. Jeder Master schaltet dabei seine Lichtgruppe gemäß eigener Helligkeitsmessung. Verzöge-

142 Master/Slave

Der Master-/Slave-Betrieb erlaubt es, größere Räume zu erfassen (Last angeschlossen = Master, keine Last = Slave).

Wei Melder an externen Treppenautomat

Funktionsergänzung über RC 5

Einbrennfunktion

Durch Tastendruck, > 5 s, wird die Einbrennfunktion für 100 h aktiviert.

Präsentations-Modus

Durch Tastendruck, > 5 s, Ist das Licht AUS, solange Bewegung detektiert wird. Wird keine Bewegung mehr erfasst, schaltet die Leuchte nach Ablauf der Nachlaufzeit zurück in den Sensorbetrieb (LED AN).

Es können bis zu 10 Sensoren maximal parallelgeschaltet werden.

rungszeiten und Helligkeitsschaltwerte werden bei jedem Master individuell eingestellt. Die Schaltlast wird auf die einzelnen Master aufgetellt. Die Präsenz wird weiterhin

Die Auswertung der Helligkeit im Raum erfolgt ausschließlich am Master. Die Slaves melden die Bewegungserfassung dem Master.

Altbau / Umbau Fremdlicht durch Taster aktiviert.

Kein Dämmerungsmodus, nur Tagbetrieb möglich.

14.5 DIM-Melder

Funktionsergänzung über RC 8 (DIM-Variante)

Grundhelligkeit

Durch jeweiligen Tastendruck, > 5 s, ändern der Grundhelligkeit auf 60 min.

Grundhelligkeitswert

Durch Drücken der jeweiligen Tasten, > 5 s, ändert sich der Helligkeitswert in Schritten von jeweils 10 % auf: 1 = 10 %, 2 = 20 %, ... 6 = 60%

von allen Meldern gemeinsam erfasst. Der Präsenzausgang kann bei einem beliebigen Master abgegriffen werden.

Die Schaltung der Beleuchtung bzw. HLK-Anlage erfolgt ausschließlich über den Master.

Dimmung über Taster

Bei angeschlossenem Taster an der S-Klemme kann die Beleuchtung durch Drücken des Tasters gedimmt werden. Der Taster läuft zunächst auf den Maximalwert und kehrt dann zum Minimalwert. Wird der Taster losgelassen, wird der jeweilige Wert ohne weitere Regelung bis zum Ausschalten gehalten.

Im Anschluss befindet sich der Melder im zuvor eingestellten Sensorbetrieb.

Die Richtung des Dimmens (Max./Min.) kann durch kurzes Loslassen und erneutes Drücken des Tasters geändert werden.

Fernbedienung

Über die Fernbedienung (optional) lassen sich die Funktionen komfortabel vom Boden einschalten.

Hinweis: Der Impulsmodus kann von der Fernbedienung nicht überschrieben werden. Den Impulsmodus manuell ausschalten.

Fernbedienung Presence Control: EAN-Nr; 4007841 000387

Betriebsstörungen
Störung Ursache Abhilfe

Licht schaltet nicht ein	■keineAnschlussspannung■ Lux-Wert zu niedrig eingestellt■keineBewegungserfassung	■Anschlussspannung überprüfen■ Lux-Wert langsam erhöhen bis Licht einschaltet■ Freie Sicht auf den Sensor herstellen■Erfassungsbereich überprüfen
Licht schaltet nicht aus	■ Lux-Wert zu hoch■ Nachlaufzeit läuft ab■StörendeWärmequellenz.B.: Heizlüfter, offene Türen und Fenster, Haustiere, Glühbirne/Halogenstrahler, sich bewegende Objekte■ WLAN Gerät sehr nah am Sensor positioniert	■Lux-Wertniedriger stellen■ Nachlaufzeit abwarten ggf. Nachlaufzeit kleiner stellen■ Stationäre Störquellen durch Aufkleber ausblenden■AbstandzwischenWLAN Gerät und Sensor vergrößern
Sensor schaltet trotz Anwesenheit ab	■ Nachlaufzeit zu klein■ Lichtschwelle zu niedrig	■Nachlaufzeiterhöhen■Dämmerungseinstellung ändern
Sensor schaltet zu spät ab	■ Nachlaufzeit zu groß	■ Nachlaufzeit verkleinern
Sensor schaltet bei frontaler Gehrichtung zu spät ein	■ Reichweite bei frontaler Gehrichtung ist reduziert	■weitereSensoren montieren■ Abstand zwischen zwei Sensoren reduzieren
Sensor schaltet trotz Dunkelheit bei Anwesenheit nicht ein	■ Lux-Wert zu niedrig gewählt	■ Sensor mit Schalter/Taster deaktiviert ?■Halbautomatik?■Helligkeitsschwelleerhöhen

Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Herstellergarantie

Herstellergarantie für Unternehmer, wobei Unternehmer eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.

Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Kunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen:

Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur oder Austausch mangelhafter Teile ggf. Austausch durch ein Nachfolgemodell oder Erstellung einer Gutschrift), die nachweislich innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen.

Die Garantlezelt für

- Sensorik / Außenleuchten / Innenleuchten beträgt: 5 Jahre und beginnt mit dem Kaufdatum des Produktes.

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produkteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweis
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
• bei Transportschäden oder -verlusten.

Diese Herstellergarantie lässt Ihre gesetzlichen Rechte unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Rechten und beschränken oder ersetzen diese nicht.

Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamleren wollen, senden Sie es bitte vollständig und frachtfreil mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfaltig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.

Elektrische installatie/automatische werking

Halfautomatisch: (MAN)

Volautomatisch: (AUTO)

Basislichtsterkte (DIM-variant)

Tekniska data

Funktionsprogram DIP-switchar

COM 1 + COM 2

DIP 1

Normal-/Testläge

Funktion / grundfunktion

Funktioner – Indstillinger via DIP-kontakt

COM 1 + COM 2

DIP 1

Normaldrift / testdrift (NORM / TEST)

Funktionssupplement via RC 5

Kalser delikli duvar kutusu, EAN-Nr.: 4007841 000370

Tavan adaptör mandali, EAN-Nr.: 4007841 002855 Sıva üstü adaptörü,

EAN-Nr.: 4007841 000363 Koruma sepeti,

EAN-Nr.: 4007841 003036 Servis uzaktan kumanda, EAN-Nr.: 4007841 000387 Kullanıcı uzaktan kumanda, EAN-Nr.: 4007841 003012

Cihaz Açıklaması

⑭.1 „Master“ / „Master“

⑭2 „Master“ / „Slave“

EAN-Nr: 4007841 000387
