Produkttype	KNX-bevegelsesdetektor
Merke	Steinel
Modell	HF 3360 KNX
Deteksjonsteknologi	Hyperfrekvens 5,8 GHz
Deteksjonsvinkel	360° (vinkelåpning 180°)
Installasjonshøyde	2 - 2,8 m
Strømforsyning	KNX-buss, 21 V - 30 V DC (SELV)
Sendeeffekt	Omtrent 1 mW
Innstillinger	Via ETS-programvare (v4.0+) og fjernkontroller (RC6, RC7, Smart Remote)
Utganger	Lys 1 / Lys 2 (kobling, dimming, merking), telegram "I drift"
Lysforsinkelse	1 - 255 minutter
HVAC-forsinkelse	1 - 255 minutter (oppvarming, ventilasjon, klimaanlegg)
Merking	1 - 255 minutter
Utløsningsnivå (lysstyrke)	2 - 1000 lux, læringsmodus
Mål (påmontert rund)	∅126 x 52 mm
Mål (påmontert firkant)	95 x 95 x 52 mm
Mål (innfelt rund)	∅124 x 64 mm
Mål (innfelt firkant)	94 x 94 x 64 mm
Beskyttelsesgrad (påmontert)	IP54
Beskyttelsesgrad (innfelt)	IP20
Temperaturområde	-20 °C til +50 °C
Bruksområde	Innendørs
Montering	Tak eller vegg, påmontert eller innfelt
Vedlikehold	Rens linsen med en fuktig klut (ingen rengjøringsmidler)
Produsentgaranti	5 år (under forbehold om vilkår)

Ofte stilte spørsmål - HF 3360 KNX STEINEL

Hva er rekkevidden til HF 3360 KNX-detektoren?

Rekkevidden avhenger av monteringsmiljøet. Rekkeviddediagrammet er gitt i bruksanvisningen (fig. 5.5). Generelt oppdager den bevegelser innenfor en radius på flere meter i 360°.

Kan detektoren fungere gjennom vinduer eller tynne skillevegger?

Ja, HF-detektoren bruker hyperfrekvensbølger (5,8 GHz) som går gjennom dører, vinduer og tynne skillevegger. Tykkelse og materiale kan imidlertid redusere rekkevidden.

Hvordan stiller jeg inn følsomhet og forsinkelse?

Innstillingene gjøres via ETS-programvaren (versjon 4.0 eller nyere) eller med de valgfrie fjernkontrollene RC6, RC7 eller Smart Remote. Fjernkontroll RC6 lar deg stille inn rekkevidde, lysstyrke, lysforsinkelse og testmodus.

Hva gjør jeg hvis detektoren slår seg av og på konstant?

Dette kan skyldes kontinuerlig bevegelse i deteksjonsområdet (gardin, plante osv.). Kontroller og juster deteksjonsområdet eller reduser følsomheten via fjernkontrollen eller ETS.

Hva er den nødvendige strømforsyningsspenningen?

HF 3360 KNX drives av KNX-bussen med ekstra lav spenning (21-30 V DC, SELV). Koble den aldri til 230 V.

Kan detektoren brukes til innbruddsalarm?

Nei, denne detektoren er kun designet for automatisk lysstyring. Den er ikke beskyttet mot hærverk og er ikke egnet for spesielle alarmer.

Hvordan rengjør jeg detektoren?

Bruk en fuktig klut til å rengjøre deteksjonslinsen. Ikke bruk rengjøringsmidler eller slipende produkter.

Hva gjør jeg hvis detektoren ikke slår på lyset?

Kontroller først KNX-strømforsyningen. Hvis pæren er defekt, bytt den. Om dagen kan utløsningsnivået stilles inn i nattmodus; juster det via ETS eller fjernkontrollen.

Er detektoren kompatibel med alle KNX-systemer?

Ja, den er designet for standard KNX-buss og programmeres med ETS-programvare fra versjon 4.0.

Hvilke tilbehør er tilgjengelig for denne detektoren?

Valgfritt tilbehør inkluderer fjernkontrollene RC6 (bruker), RC7 (service) og Smart Remote (styring via smarttelefon/nettbrett). Et vinkel veggfeste (ref. 035174) er også tilgjengelig.

BRUKSANVISNING HF 3360 KNX STEINEL

Loft-Åegmontering med synlig og skjult ledningstøring (fig. 3.4)

- Variant med synlig ledningsføring

Montering med synlig ledningsføring (fig. 5.3/5.4)

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

Anvendelse Indendørs i bygningen

Koble fra strømtilførselen før du foretar arbeider på sensoren!

• Installasjon skal kun foretas av kvalifisert elektriker i henhold til nasjonale installasjonsforskrifter VDE 08 29 (DIN EN 5000 90).
• I omgivelser med lavspenningsprodukter kan en ikke fagkyndig montering føre til alvorlige helseskader eller materielle skader.
• Dette apparatet må aldri kobles til lavspenning (230 V AC), da det er konstruert for tilkobling til svakstrømkretser.
• Bruk kun originale reservedeler.
• Reparasjoner skal kun utføres på autoriserte verksteder.

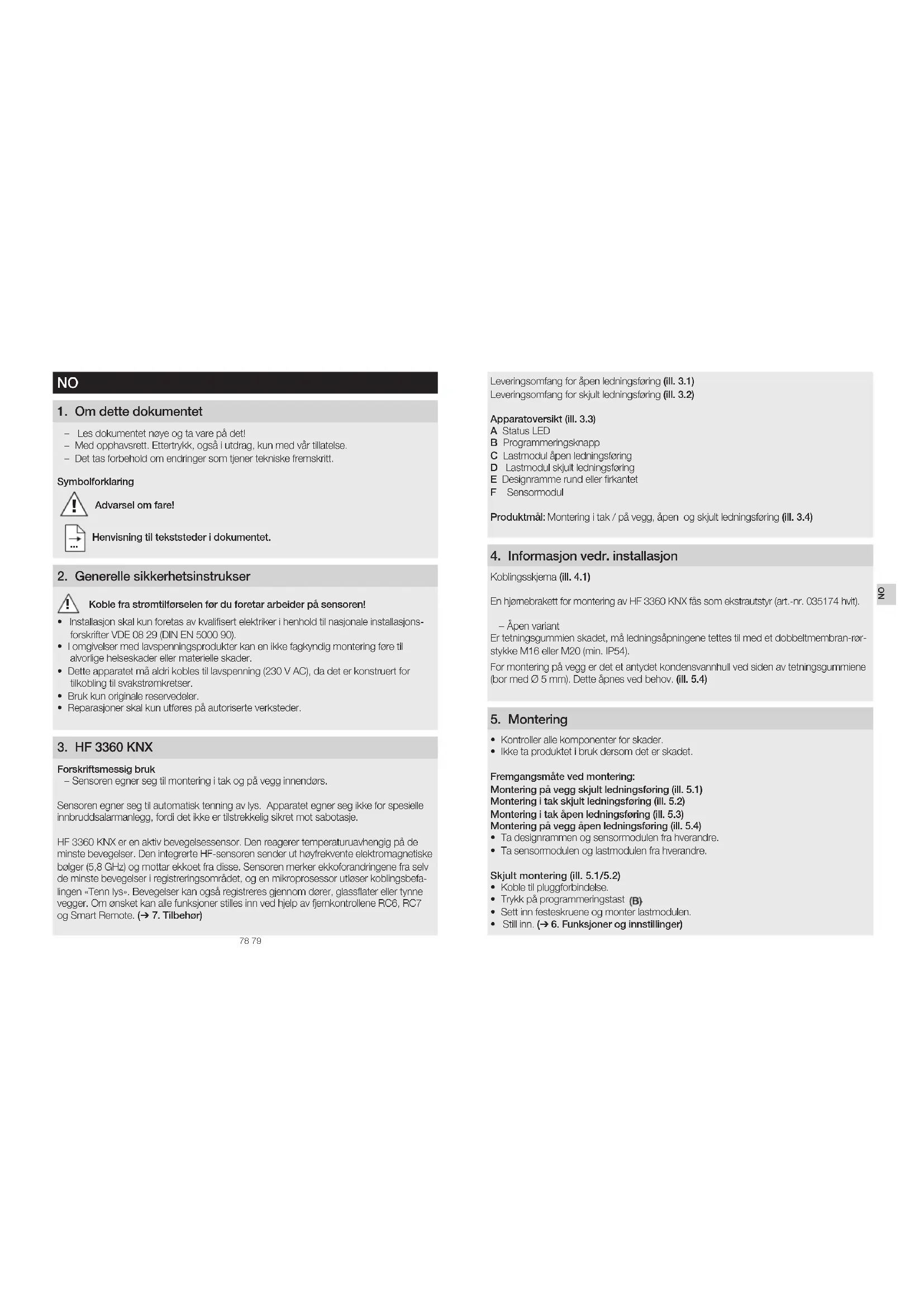

3. HF 3360 KNX

Forskriftsmessig bruk

- Sensoren egner seg til montering i tak og på vegg innendørs.

Sensoren egner seg til automatisk tenning av lys. Apparatet egner seg ikke for spesielle innbruddsalarmanlegg, fordi det ikke er tilstrekkelig sikret mot sabotasje.

HF 3360 KNX er en aktiv bevegelsessorsor. Den reagerer temperaturuavnengig på de minste bevegelser. Den integrette HF-sensoren sender ut høyfrekvente elektromagnetiske bølger (5,8 GHz) og mottar ekkot fra disse. Sensoren merker ekkoforandringene fra selv de minste bevegelser i registreringsområdet, og en mikroprosessor utløser koblingsbefalingen «Tenn lys». Bevegelser kan også registreres gjennom dører, glassflater eller tynne vegger. Om ønsket kan alle funksjoner stilles inn ved hjelp av fjømkontrollene RC6, RC7 og Smart Remote. (→ 7. Tilbehør)

Leveringsomfang for åpen ledningsføring (ill. 3.1)

Leveringsomfang for skjult ledningsføring (ill. 3.2)

Apparatoversikt (ill. 3.3)

A Status LED
B Programmeringsknapp
C Lastmodul åpen ledningsføring
D Lastmodul skjult ledningsføring
E Designramme rund eller firkantet
F Sensomodul

Produktmål: Montering i tak / på vegg, åpen og skjult ledningstøring (ill. 3.4)

4. Informasjon vedr. installasjon

Koblingsskjema (ill. 4.1)

En hjørmebrakett for montering av HF 3360 KNX fås som ekstrautstyr (art.-nr. 035174 hvit).

- Åpen variant

For montering på vegg er det et antydet kondensvannhull ved siden av tetningsgummiene (bor med ∅ 5 mm). Dette åpnes ved behov. (ill. 5.4)

5. Montering

• Kontroller alle komponenter for skader.
• Ikke ta produktet i bruk dersom det er skadet.

Fremgangsmåte ved montering:

Montering på vegg skjult ledningsføring (ill. 5.1)

Montering i tak åpen ledningsføring (ill. 5.3)

Montering på vegg åpen ledningsføring (ill. 5.4)

- Ta designrammen og sensormodulen fra hverandre.

- Ta sensormodulen og lastmodulen fra hverandre.

• Koble til pluggforbindelse.
• Trykk på programmeringstast (B)
- Sett inn festeskruene og monter lastmodulen.
- Still inn. (→ 6. Funksjoner og innstillinger)

• Sett inn festeskruene og monter lastmodulen.
  • Koble til pluggforbindelse.
  • Trykk på programmeringstast (B).
  • Still inn. (→ 6. Funksjoner og innstillinger)
• Sett sammen sensor- og lastmodul og skru dem sammen.
• Sett på designdekslet.

Rekkeviddediagram (ill. 5.5)

6. Funksjoner/innstillinger

Funksjoner som skal benyttes, stilles inn via parametervinduet «Generelle innstillinger» med programvaren Engineering Tool Software (ETS) fom. version ETS4.0.

1. Oppgi fysisk adresse og opprett applikasjonsprogram i ETS.

2. Last fysisk adresse og applikasjonsprogram i bevegelsesmelderen. Trykk på programmeringsknappen (B) når du oppfordres til dette.

3. Når programmeringen er ferdig, slukkes den røde LED-en.

Funksjoner RC6

• Servicernodus
• Rekkevidde, sensorømfintlighet HF
• Lysstyrkeverdi, nominell lysstyrkeverdi, teach-in
• Lyskontroll belysningstid
• Innkoblingsforsinkelse HVAC, overvåking av rom, belysningstid HVAC
• Belysningstid grunnbelysning, nominell verdi for lysstyrke, teach-in
• Tilstedeværelses- og belysningstestmodus

Funksjoner RC7

• Dimmefunksjon
• Lys PÄ/AV 4 t
• Aktivere lagring av scenario
• Reset

Smart Remote

• Erstatter fjernkontrollene RC6 og RC7
• Styring via smarttelefon eller nettbrett
• Last ned passende app og koble til med Bluetooth
  Tilleggsfunksjoner Smart Remote
  Programmodus

LED-funksjon

• Programmeringsmodus: LED lyser
• Normal drift: LED lyser ikke
• Provedrift: LED lyser när bevegelse registreres
• Fjemkontroll: LED blinker 10 ganger i sekundet

Detaljerte beskrivelser finnes i bruksanvisningene for de enkelte fjernkontrollene.

7. Tilbehør (ekstrautstyr)

• Brukerfjernkontroll RC6 EAN 4007841 593018
• Servicefjernkontroll RC7 EAN 4007841 592912
• Smart Remote EAN 4007841 009151

8. Vedlikehold/stell

Skulle registreringslinsen bli skitten, kan den rengjøres med en fuktig klut (uten rengjøringsmiddel).

9. Avfallsbehandling

Elektriske apparater, tilbehør og emballasje skal resirkuleres på en miljøvennlig måte.

Ikke kast elektriske apparater i husholdningsavfallet.

Gjelder kun EU-land:

I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som ikke lenger kan benyttes, samles opp atskilt fra annet søppel og gjenvinnes på en miljøvennlig måte.

10. Samsvarserklæring

Hermed erklærer STEINEL Vertrieb GmbH at det trädløse anlegget av type HF 3360 KNX oppfyller kravene i direktiv 2014/53/EU. Den komplette teksten i EU-samsvarserklæringen finnes på følgende internettadresse: www.steinel.de

11. Produsentgaranti

Som kjøper har du eventuelt lovfestede mangel- eller garantirettigheter overfor selger. I den grad disse rettighetene finnes i ditt land, vorken innskrenkes eller forkortes de på grunn av vår garantierklæring. Vi gir deg fem års garanti på at ditt sensorprodukt fra STEINEL Professional er uten mangler og fungerer som det skal. Vi garanterer at dette produktet ikke har material-, produksjons- eller konstruksjonsfeil. Vi garanterer at alle elektroniske deler og kabler fungerer, og at alle materialer og overflater er uten mangler.

Garantikrav

Dersom du ønsker å reklamere på produktet, må du pakke det godt inn, frankere det og sende hele produktet i retur sammen med original kjøpskvittering som viser kjøpsdato og produktnavn. Produktet sendes til forhandler eller direkte til oss: Vilan AS – Olaf Helsetsvei 8, 0694 Oslo, Norge. Vi anbefaler deg derfor å ta godt vare på kjøpskvitteringen til garantiperioden er utløpt. STEINEL tar ikke ansvar for transportkostnader eller risiko i sammenheng med retursendingen.

Informasjon om hvordan du gjør garantikrav gjeldende finner du på hjemmesiden vår, www.vilan.no

Sensoren har ikke spenning	■ brudd på ledningen	■ kontroller KNX strømforsyningen
Sensoren slår seg ikke på	■ lyspære defekt■ i dagslysmodus, skum-ringsinnstillingen står på nattmodus	■ skift lyspære■ still inn på nytt
Sensoren slår seg ikke av	■ permanentebevegelser i dekningsområdet	■ kontroller området
Sensoren slår seg stadig PÅ/AV	■ bevegelser fra gardiner, blomster etc. i senso-rens registreringsområ-de tenner lyset på nytt	■ kontroller området
Sensoren slår seg på når den ikke skal	■ sensoren er i nærheten av trådløst datanett eller andre trådløse kilder	■ installer minst 2 m fra den trådløse kilden

1. Tekniske spesifikasjoner

Mål (l × b × h) Åpen rund ∅		126 × 52 mm
		Åpen flirkantot 95 × 95 × 52 mm
		Skjult rund ∅ 124 × 64 mm
		Innfelt flirkantet 94 × 94 × 64 mm
Bruksområde innendørs
Strømtilførsel KNX busspenning, 21 V - 30 V		(SELV)
Sensorsystem 5,8 Ghz høyfrekvens
Monteringshøyde 2-2,8 m
Sendeeffekt ca. 1 mW
Innstillinger via ETS-programvare, fjernkontroll eller BUS
Dekningsvinkel	360° med 180° åpningsvinkel
Grunnlysstyrke	1 - 255 min
Skumringsinnstilling	2 - 1000 lux, Teach
Utgang lys: Lys 1 - lys 2	Inn- og utkobling/dimming/grunnlysstyrke
Aktiveringstid belysning	1 - 255 min
Aktiveringstid HVAC	1 - 255 min
Innkoblingsforsinkelse HVAC	Romovervåking, 1 - 255 min
Ytterligere utganger	I-drift-telegram
Kapslingsgrad Åpen: IP54 Skjult: IP20
Temperaturområde	- 20 °C til + 50 °C
