HF 3360 KNX - Rörelsedetektor STEINEL - Gratis bruksanvisning och manual

Produkttyp	KNX-rörelsedetektor
Märke	Steinel
Modell	HF 3360 KNX
Detektionsteknik	Högfrekvens 5,8 GHz
Detektionsvinkel	360° (vinkelöppning 180°)
Installationshöjd	2 - 2,8 m
Strömförsörjning	KNX-buss, 21 V - 30 V DC (SELV)
Sändningseffekt	Cirka 1 mW
Inställningar	Via ETS-programvara (v4.0+) och fjärrkontroller (RC6, RC7, Smart Remote)
Utgångar	Ljus 1 / Ljus 2 (omkoppling, dimning, orienteringsljus), telegram "I drift"
Belysningstid	1 - 255 minuter
HVAC-tid	1 - 255 minuter (värme, ventilation, luftkonditionering)
Orienteringstid	1 - 255 minuter
Utlösningströskel (ljusstyrka)	2 - 1000 lux, inlärningsläge
Dimensioner (utanpåliggande, rund)	∅126 x 52 mm
Dimensioner (utanpåliggande, fyrkantig)	95 x 95 x 52 mm
Dimensioner (infälld, rund)	∅124 x 64 mm
Dimensioner (infälld, fyrkantig)	94 x 94 x 64 mm
Skyddsklass (utanpåliggande)	IP54
Skyddsklass (infälld)	IP20
Temperaturområde	-20 °C till +50 °C
Användningsområde	Inomhus
Montering	Tak- eller väggmontering, utanpåliggande eller infälld
Underhåll	Rengör linsen med en fuktig trasa (inga rengöringsmedel)
Tillverkargaranti	5 år (med förbehåll för villkoren)

Vanliga frågor - HF 3360 KNX STEINEL

Vilken räckvidd har HF 3360 KNX-detektorn?

Räckvidden beror på installationsmiljön. Räckviddsdiagrammet finns i bruksanvisningen (fig. 5.5). Generellt sett detekterar den rörelser inom en radie på flera meter i 360°.

Kan detektorn fungera genom glas eller tunna väggar?

Ja, HF-detektorn använder högfrekvensvågor (5,8 GHz) som passerar genom dörrar, glas och tunna väggar. Tjocklek och material kan dock minska räckvidden.

Hur ställer jag in känslighet och tidsfördröjning?

Inställningarna görs via ETS-programvaran (version 4.0 eller senare) eller med de valfria fjärrkontrollerna RC6, RC7 eller Smart Remote. Fjärrkontrollen RC6 kan ställa in räckvidd, ljusstyrka, belysningstid och testläge.

Vad gör jag om detektorn tänds och släcks hela tiden?

Detta kan bero på kontinuerlig rörelse i detektionszonen (gardin, växt etc.). Kontrollera och justera detektionszonen eller minska känsligheten via fjärrkontrollen eller ETS.

Vilken matningsspänning krävs?

HF 3360 KNX matas via KNX-bussen med mycket låg spänning (21-30 V DC, SELV). Anslut den aldrig till 230 V.

Kan detektorn användas för inbrottslarm?

Nej, denna detektor är endast avsedd för automatisk omkoppling av belysning. Den är inte skyddad mot vandalisering och är inte lämplig för speciallarm.

Hur rengör jag detektorn?

Använd en fuktig trasa för att rengöra detektionslinsen. Använd inte rengöringsmedel eller slipande produkter.

Vad gör jag om detektorn inte tänder ljuset?

Kontrollera först KNX-strömförsörjningen. Om lampan är trasig, byt ut den. På dagen kan utlösningströskeln vara inställd på nattläge; justera via ETS eller fjärrkontrollen.

Är detektorn kompatibel med alla KNX-system?

Ja, den är designad för standard KNX-buss och programmeras med ETS-programvaran från version 4.0.

Vilka tillbehör finns till denna detektor?

Valfria tillbehör inkluderar fjärrkontrollerna RC6 (användare), RC7 (service) och Smart Remote (styrning via smartphone/surfplatta). Ett vägghörnstativ (art.nr 035174) finns också.

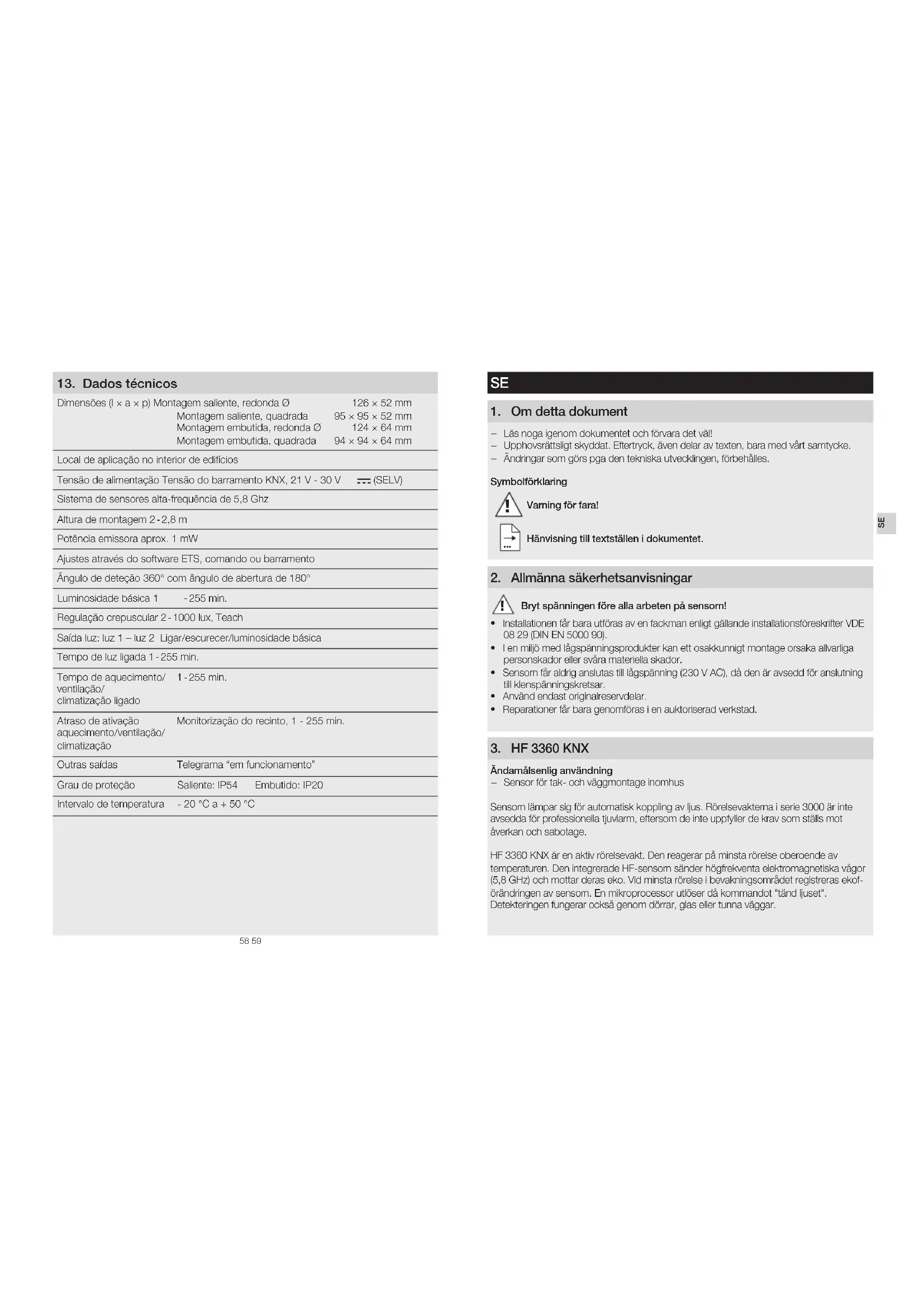

BRUKSANVISNING HF 3360 KNX STEINEL

• Läs noga igenom dokumentet och förvara det väll
• Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke.
• Ändringar som görs pga den tekniska utvecklingen, förbehålles.

Symbolförklaring

Varning för fara!

Hänvisning till textställen i dokumentet.

2. Allmänna säkerhetsanvisningar

Bryt spänningen före alla arbeten på sensorn!

• Installationen får bara utföras av en fackman enligt gällande installationsföreskrifter VDE 08 29 (DIN EN 5000 90).
• I en miljö med lågspänningsprodukter kan ett osakkunnigt montage orsaka allvarliga personskador eller svåra materiella skador.
• Sensom får aldrig anslutas till lågspänning (230 V AC), då den är avsedd för anslutning till klenspänningskretsar.
• Använd endast originalreservdelar.
• Reparationer får bara genomföras i en auktoriserad verkstad.

3. HF 3360 KNX

Ändamålsenlig användning

- Sensor för tak- och väggmontage inomhus

Sensom lämpar sig för automatisk koppling av ljus. Rörelsevakterna i serie 3000 är inte avsedda för professionella tjuvlarm, eftersom de inte uppfyller de krav som ställs mot åverkan och sabotage.

HF 3360 KNX är en aktiv rörelsevakt. Den reagerar på minsta rörelse oberoende av temperaturen. Den integrerade HF-sensorn sånder högfrekventa elektromagnetiska vågor (5,8 GHz) och mottar deras eko. Vid minsta rörelse i bevakningsområdet registreras ekoförändringen av sensom. En mikroprocessor utlöser då kommandot "tänd ljuset". Detokteringen fungerar också genom dörrar, glas eller tunna väggar.

Alla funktionsinställningar kan göras via fjärrkontroll RC6, RC7 samt Smart Remote.

(→ 7. Tillbehör) och självkart i programvaran ETS.

Innehåll utanpåliggande montage (bild 3.1)

Innehåll infällt montage (bild 3.2)

Översikt över enheter (bild 3.3)

A Status LED

B Knapp för programmering

C Inkopplingsbox utanpåliggande kabel

D Inkopplingsbox kabel infällt montage

E Täcklock, runt eller kvadratiskt

F Sensorenhet

Produktmätt

Tak/väggmontage utanpåliggande och infällt (bild 3.4)

Kopplingsschema (bild 4.1)

Ett hörnfäste för montage av HF 3360 KNX finns som tillbehör. (art.-nr E1312067 vit)

- Utanpåliggande variant

Vid skador på tätningsgummit måste öppningarna för kabelgenomföringen lätas med en dubbel membranhyla M16 resp. M20 (minst IP54).

För väggmontaget finns en markering för kondensvattenhål bredvid tätningsgummit (Ø 5 mm borr). Öppna det vid behov. (bild 5.4)

5. Montage

- Kontrollera samtliga delar med avseende på skador.

- Är produkten skadad får den inte tas i bruk.

Montageordning

Väggmontage kabel infällt montage (bild 5.1)

Takmontage kabel infällt montage (bild 5.2)

Takmontage kabel utanpåliggande montage (bild 5.3)

Väggmontage kabel utanpåliggande montage (bild 5.4)

- Skilj sensorenheten från täcklocket.

- Skilj sensorenheten från inkopplingsboxen.

• Anslut anslutningsplintarna.
• Tryck på programmeringsknappen (B)
- Sätt i fästskruvama och montera inkopplingsboxen.
- Företa inställningama. (→ 6. Funktioner och inställningar)

Utanpåliggande montage (bild 5.3/5.4)

• Sätt i fästskruvama och montera inkopplingsboxen.
  • Anslut anslutningsplintarna.
• Tryck på programmeringsknappen (B).
• Företa inställningama. (→ 6.Funktioner och inställningar)
• Skruva ihop sensom och inkopplingsboxen.
• Sätt fast täcklocket.

Räckviddsdiagram (bild 5.5)

6. Funktioner/Inställningar

Applikationsbeskrivningen finns på knx.steinel.de

Funktionerna som ska användas, ställs in via parameterfönstret "Allmänna inställningar" med Engineering Tool Software (ETS) fr.o.m. version ETS4.0.

1. Ange en fysikalisk adress och skapa applikationsprogrammet i ETS.
2. Ladda den fysikaliska adressen och applikationsprogrammet i rörelsevakten.
   Tryck på programmeringsknappen (B)är du uppmanas att göra det.
3. Efter framgångsnik programmering slocknar den röda LED-lampan.

Funktioner RC6

• Servicedrift
• Räckvidd, sensors känslighet HF
  – Ljusnivåvärde, ljusnivåns börvärde, Teach-In
• Efterlystid belysningsstyrning
  – Tillslagsfördröjning VVL, rumsbevakning, efterlystid VVL
• Inkopplingstid grundljus, börvärde för ljusnivån, Teach-In
• Närvaro- och belysningstestdrift

Funktioner RC7

• Dimringsfunktion
• Ljuset TÄNDS/SLÄCKS 4 h
• Spara aktivera scenario
• Reset

Smart Remote

• Ersätter fjärrkontrollerna RC6 och RC7
• Styrning via smartphone eller surfplatta
• Ladda ner den passande appen och anslut via Bluetooth

Extra funktioner Smart Remote

- Program Mode

LED-lampa i täcklocket

• Programmeringsdrift: LED lyser
• Normaldrift: LED uteblir
• Testdrift: LED lyser vid detekterad rörelse
  – Fjärrkontroll: LED blinkar ca 10 gånger per sekund

Detaljerade beskrivningar i bruksanvisningen för respektive fjärrkontroll.

7. Tillbehör

• Användarfjärrkontroll RC6 art. nr: E1740309
  – Servicefjärkontroll RC7 art. nr:1740310
• Smart Remote art. nr: 1360256

8. Underhåll/Skötsel

Underhåll inte möjligt.

Bevakningslinsen kan rengöras med en fuktig trasa (utan rengöringsmedel).

9. Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssopoma!

Gäller endast EU-länder: Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

10. Konformitetsförklaring

Härmed försäkrar STEINEL Vertrieb GmbH att denna typ av radioutrustning HF 3360 KNX överensstämmmer mod direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: www.stinel.de

11. Tillverkargaranti

Som köpare har du rätt till gällande garantirättigheter enligt konsumentlagen alt. ALEM 09. Dessa rättigheter varken förkortas eller begränsas genom vår garantiförklaring. Utöver den rättsliga garanti-fristen, ger vi 5 års garanti på att clin STEINEL-Professional-Sensor-produkt är i oklanderligt skick och fungerar korrekt. Vi garanterar, att denna produkt är helt utan material-, produktions- eller konstruktionsfel. Vi garanterar, att alla elektroniska element och kablar är fullt funktionsdugliga sarnt att allt använt råmaterial jämte dess ytor, är helt utan brister.

Reklamation: Om du vill reklamera din produkt, så kontakter du inköpsstället dvs din återförsäljare. Om återförsäljaren av olika anledningar ej kan kontaktas kan du vända dig direkt till Steinels generalagent i Sverige; Karl H Ström AB, Verktygsvägen 4, 553 02 Jönköping, 036 - 550 33 00. Vi rekommenderar att du sparar kvittot väl tills garantitiden har gått ut. För transportkostnader och -risker vid retursändningar lämnar STEINEL ingen garanti.

Ytterligare uppgifter om produkter samt kontakt hittar du på vår hemsida. www.khs.se

Om du har frågor beträffande produkten eller frågor om garantins omfattning, kan du alltid nå oss på 036 - 550 33 00.

1. Driftstörningar
   Störning Orsak Åtgård

Sensor utan spänning	■ Avbrott i kabel ■ Testa matarspänning KNX
Sensom tänder inte ljuset	■ Ljuskällan defekt■ Vid dagsljusdrift, skymningsinstållningen står på nattdrift	■ Byt ut ljuskällan■ Justera inställningen
Sensom släcker inte ljuset	■ Ständig rörelse i bevak- ningsområdet	■ Kontrollera området
Sensom TÄNDER/SLÄCKER ljuset ständigt	■ Gardiner, blommor etc. rör sig inom sensorns bevakningsområde och kopplar på nytt genom rörelser	■ Kontrollera området
Sensom tänder ljuset oönskat	■ Sensor i närheten av WLAN eller annan radiokälla	■ Installeras minst 2 m från radiokällan

1. Tekniska data

Mätt (L × B × H) Utanpåliggande montage, runt ∅	126 × 52 mm
Utanpåliggande montage, kvadratiskt	95 × 95 × 52 mm
Infällt montage, runt ∅	124 × 64 mm
Infällt montage, kvadratiskt	94 × 94 × 64 mm

Användning Inomhus

Matarspänning KNX busspänning, 21 V - 30 V	(SELV)
Sensorteknik 5,8 GHz högfrekvens
Montagehöjd 2 - 2,8 m
Sändeffekt ca 1 mW
Inställningar via ETS-mjukvara, fjärrkontroll eller BUSS
Bevakningsvinkel 360° med 180° öppningsvinkel
Grundljusnivå 1	-255 min
Skymningsinställning 2 - 1000 Lux, Teach
Utgång ljus	Koppling/dimring/grundljusnivå
Ljus 1 - Ljus 2
Efterlystid belysning 1 - 255 min
Efterlystid VVL 1 - 255 min
Tillslagsfördröjning VVL Rumsbevakning, 1 - 255 min
Ytterligare utgångar l-drift-telegram
Skyddsklass	Utanpåliggande montage: IP54 Infällt montage: IP20
Temporaturområde	-20 °C till + 50 °C
