HF 3360 KNX - Liikumisandur STEINEL - Tasuta kasutusjuhend

Toote tüüp	KNX liikumisandur
Mark	Steinel
Mudel	HF 3360 KNX
Tuvastustehnoloogia	5,8 GHz ülikõrgsagedus
Tuvastusnurk	360° (nurga ava 180°)
Paigalduskõrgus	2 - 2,8 m
Toide	KNX siin, 21 V - 30 V alalisvool (SELV)
Väljundvõimsus	Umbes 1 mW
Seaded	ETS tarkvara (v4.0+) ja kaugjuhtimispultidega (RC6, RC7, Smart Remote)
Väljundid	Valgus 1 / Valgus 2 (lülitus, hämardamine, märgutuli), telegramm "Töös"
Valgustuse viivitusaeg	1 - 255 minutit
HVAC viivitusaeg	1 - 255 minutit (küte, ventilatsioon, kliimaseade)
Märgutuli	1 - 255 minutit
Käivitustase (heledus)	2 - 1000 luksi, õppimisrežiim
Mõõtmed (pinnalahendus ümmargune)	∅126 x 52 mm
Mõõtmed (pinnalahendus ruudukujuline)	95 x 95 x 52 mm
Mõõtmed (süvistatav ümmargune)	∅124 x 64 mm
Mõõtmed (süvistatav ruudukujuline)	94 x 94 x 64 mm
Kaitseaste (pinnalahendus)	IP54
Kaitseaste (süvistatav)	IP20
Temperatuurivahemik	-20 °C kuni +50 °C
Kasutusala	Siseruumid
Paigaldus	Lakke või seinale, pinnal või süvistatult
Hooldus	Puhasta läätse niiske lapiga (mitte puhastusvahendiga)
Tootja garantii	5 aastat (tingimustel)

Korduma kippuvad küsimused - HF 3360 KNX STEINEL

Milline on HF 3360 KNX anduri ulatus?

Ulatus sõltub paigalduskeskkonnast. Ulatusdiagramm on esitatud juhendis (joonis 5.5). Üldiselt tuvastab see liikumisi mitme meetri raadiuses 360°.

Kas andur töötab läbi klaaside või õhukeste vaheseinte?

Jah, HF-andur kasutab ülikõrgsageduslaineid (5,8 GHz), mis läbivad uksi, klaase ja õhukesi vaheseinu. Kuid paksus ja materjal võivad ulatust vähendada.

Kuidas reguleerida tundlikkust ja viivitusaega?

Seaded tehakse ETS tarkvara (versioon 4.0 või uuem) või valikuliste kaugjuhtimispultidega RC6, RC7 või Smart Remote. RC6 kaugjuhtimispult võimaldab reguleerida ulatust, heledust, valgustuse viivitusaega ja testrežiimi.

Mida teha, kui andur lülitub pidevalt sisse ja välja?

Selle põhjuseks võib olla pidev liikumine tuvastusalas (kardin, taim jne). Kontrollige ja kohandage tuvastusala või vähendage tundlikkust kaugjuhtimispuldi või ETS-i kaudu.

Mis on vajalik toitepinge?

HF 3360 KNX toidetakse KNX siiniga väga madala pingega (21-30 V alalisvool, SELV). Ärge kunagi ühendage seda 230 V vooluvõrku.

Kas andurit saab kasutada sissetungialarmina?

Ei, see andur on mõeldud ainult valgustuse automaatseks lülitamiseks. See ei ole vandalismikaitsega ega sobi erialarmideks.

Kuidas puhastada andurit?

Kasutage tuvastusläätse puhastamiseks niisket lappi. Ärge kasutage puhastusvahendeid ega abrasiivseid tooteid.

Mida teha, kui andur ei lülita valgust sisse?

Kontrollige esmalt KNX toidet. Kui pirn on rikkis, vahetage see välja. Päeva jooksul võib käivitustase olla seatud öörežiimile; reguleerige seda ETS või kaugjuhtimispuldi kaudu.

Kas andur ühildub kõigi KNX süsteemidega?

Jah, see on mõeldud standardse KNX siini jaoks ja seda programmeeritakse ETS tarkvaraga alates versioonist 4.0.

Millised tarvikud on selle anduri jaoks saadaval?

Valikulised tarvikud hõlmavad kaugjuhtimispulte RC6 (kasutaja), RC7 (hooldus) ja Smart Remote (juhtimine nutitelefoni/tahvelarvuti kaudu). Saadaval on ka nurgaseinaklambri (ref. 035174).

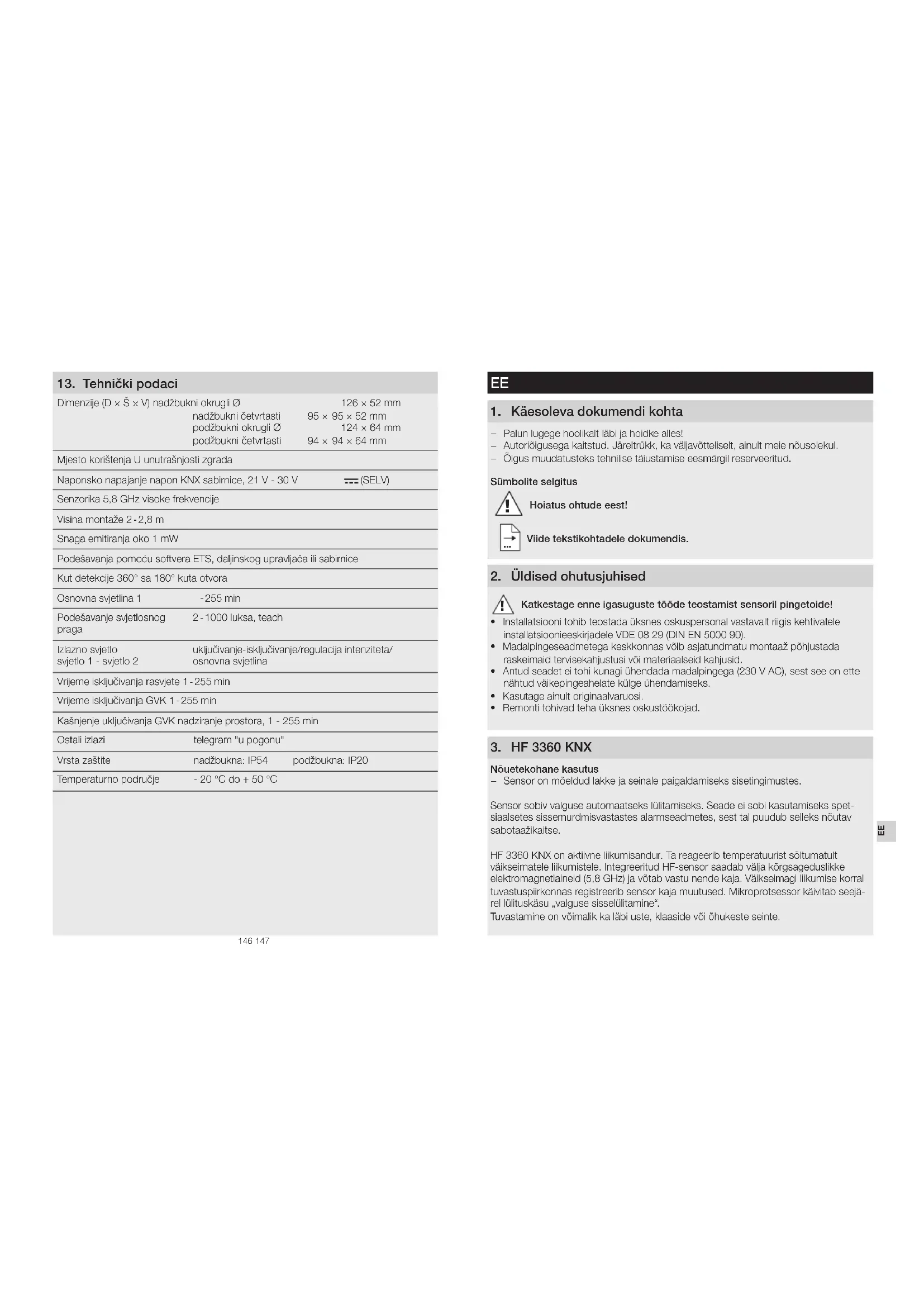

KASUTUSJUHEND HF 3360 KNX STEINEL

1. Käesoleva dokumendi kohta

• Palun lugege hoolikalt läbi ja hoidke alles!
• Autoriöigusega kaitstud. Järeltrükk, ka väljavötteliselt, ainult meie nõusolekul.
• Öigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud.

Sümbolite selgitus

Hoiatus ohtude eest!

Viide tekstikohtadele dokumendis.

2. Üldised ohutusjuhised

Katkestage enne igasuguste tööde teostamist sensoril pingetoide!

• Installatsiooni tohib teostada üksnes oskuspersonal vastavalt riigis kehtivatele installatsioonieeskirjadele VDE 08 29 (DIN EN 5000 90).
• Madalpingeseadmetega keskkonnas võib asjatundmatu montaaž põhjustada raskeimaid torvisekahjustusi või materiaalseld kahjusid.
• Antud seadet ei tohi kunagi ühendada madalpingega (230 V AC), sest see on ette nähtud väikepingeahelate külge ühendamiseks.
  • Kasutage ainult originaalvaruosi.
• Remonti tohivad teha üksnes oskustöökojad.

3. HF 3360 KNX

Nõuetekohane kasutus

- Sensor on möeldud lakke ja seinale paigaldamiseks sisetingimustes.

Sensor sobiv valguse automaatseks lülitamiseks. Seade ei sobi kasutamiseks spetsiaalsetes sissemurdmisvastastes alarmseadmetes, sest tal puudub selleks nõutav sabotaažikaitse.

HF 3360 KNX on aktiivne liikumisandur. Ta reageerib temperatuurist söltumatult väikseimatele likumistele. Integreeritud HF-sensor saadab välja körgsageduslikke elektromagnetlaineid (5,8 GHz) ja vätab vastu nende kaja. Väikseimagi likumise korral tuvastuspiirkonnas registreenib sensor kaja muutused. Mikropropsessor käivitab seejärel lülituskäsu „valguse sisselülitamine”.

Tuvastamine on võimalik ka läbi uste, klaaside või õhukeste seinte.

Kõiki funktslooniseadistusi saab teha vailkulliselt RC6 ja RC7 kaugjuhtimise kaudu, aga ka Smart Remote'i abil. (→ 7. Tarvikud)

Pindpaigalduse tarnekomplekt (joon. 3.1) Süvispaigaldatav tarnekomplekt (joon. 3.2)

Seadme ülevaade (joon. 3.3)

A Oleku-LED

B Programmeerimisklahv

C Koormusmooduli toitejuhe pindpaigalduseks

D Koormusmooduli toitejuhe süvispaigalduseks

E Disainsirmid kas ümmargused või kandilised

F Sensorimoodul

Toote mōōdud

Pind- ja süvispaigaldatav lakke/seinale (joon. 3.4)

4. Paigaldusjuhised

Lülitite plaan (joon. 4.1)

HF 3360 KNX paigaldamiseks on lisavarustuses nurkhoidik (art nr 035174, valge).

- Pindpaigaldatav variant

Tihendikummide vigastuste korral tuleb kaabiläbivilikude avad tihendada M16 või M20 (vähemalt IP54) kaksikmembraanstutsidega.

Seinale paigaldamise korral on kummitihendi körvale märgitud kondensvee väljalaskmise ava koht (puurida ∅ 5 mm puuriga). See tuleb vajaduse korral avada. (joon. 5.4)

5. Montaaž

- Kontrollige köiki koostedetaile kahjustuste suhtes.

- Ärge võtke toodet kahjustuste korral käiku.

Montaažisammud

Seinale süvispaigaldatava toitejuhtme paigaldamine (joon. 5.1)

Lakke süvispaigaldatava toitejuhtme paigaldamine (joon 5.2)

Lakke pindpaigaldatava toitejuhtme paigaldamine (joon. 5.3)

Seinale pindpaigaldatava toitejuhtme paigaldamine (joon. 5.4)

- Eemaldage disainsirm sensorimoodulist.

- Lahutage sensorimoodul kandemooduli küljest.

Süvispaigaldus (joon. 5.1/5.2)

• Ühendage pistikühendus.
  • Vajutage programmeimisnuppu (B)
• Pange kinnituskruvid oma kohale ja paigaldage koormusmoodul.
• Teostage seaded. (→ 6. Funktsioon ja seadistused)

Pindpaigaldus (joon. 5.3/5.4)

• Pange kinnituskruvid oma kohale ja paigaldage koormusmoodul.
• Ühendage pistikühendus.
  • Vajutage programmeimisnuppu (B)
• Teostage seaded. (-Funktsloon ja seadistused)
• Pange sensor- ja koormusmoodul kokku ning kruvige kinni.
• Pange disainsirm tagasi.

Tööulatuse diagramm (joon. 5.5)

6. Funktsioonid – seaded

Rakenduse kirjelduse leiate aadressilt knx.stinel.de

Milliseid neist funktsioonidest kasutada tuleks, seadistatakse parameetriaknas „Üldised seaded“ Engineering Tool Software'i (ETS) abil alates versioonist ETS4.0.

1. Määrake ETS-is füüsikaline aadress ja seadistage rakendusprogramm.
2. Laadige füüsikaline aadress ja rakenduse programm likumisandurisse. Vajutage vastava korralduse ilmumisel programmeerimisklahvi (B)
3. Pärast edukat programmeerimist punane LED kustub.

Funktsioonid RC6

• Hooldusrežiim
• Tööraadius, sensori tundlikkus HF
• Heleduseväärtus, heleduse nimiväärtus, Teach-In
• Valgustuse juhtsüsteemi järeltalitlusaeg
• KVK sisselülitusvilivitus, ruumivalve, KVK järeltalitlusaeg
• Põhivalgustuse sisselülituskestus, heleduse nimiväärtus, Teach-In
• Kohalolu- ja valgustuse testrežiim

Funktsioonid RC7

• Hämardusfunktsioon
• Valqus SEES/VÄLJAS 4 h
• Stseeni salvestamine, aktiveerimine
• Lähtestamine

Smart Remote

• Asendab RC6 ja RC7 kaugjuhtimist
• Juhtimine nutitelefoni või tahvelarvuti abil
• Laadige sobiv rakendus alla ja looge ühendus Bluetoothi abil

Smart Remote'i lisafunktsioon

- Programmirežim

LED-funktsioon

• Programmirežim: LED pôleb
• Tavakäitus: LED ei põle
• Katserežiim: LED süttib tuvastatud likumise korral.
• Kaugjuhtimine: LED vilgub u 10 korda sekundis

Üksikasjalik kirjeldus vastava kaugjuhtimise kasutusjuhendis.

7. Tarvikud (suvand)

• Kasutaja kaugjuhtimine RC6 EAN 4007841 593018
• Kaugjuhtimise hooldus RC7 EAN 4007841 592912
• Smart Remote EAN 4007841 009151

8. Hooldus/korrashoid

Hooldus pole võimalik.

Sensori määrdunud läätse saate puhastada niliske lapiga (ilma puhastusvahenditota).

9. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.

Ärge visake elektriseadmeid olmejäätmete hulka!

Ainult ELi riikidele

Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisole rahvusvahelises õiguses tuleb kasutuskõlbmatud elektriscadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

10. Vastavusdeklaratsioon

Käesolevaga deklareerib STEINEL Vertrieb GmbH, et käesolev raadioseadme tüüp HF 3360 KNX vastab direktivi 2014/53/EL nöuetele. ELi vastavusdeklaratsiconi täilelik tekst on kättesaadav järgmisel internetiaadressil: www.steinel.de

11. Tootja garantii

Ostjana omate müüja suhtes samuti seadusega sätestatud puuduste kõrvaldamise õigusi või vastavalt pretensiconiõigusi. Kui Teie asukoharigis on need õigused olemas, siis meile garantiideklaratsioon neid ei kärbi ega pilira. Me anname Teie STEINELI Professional sensortootele laitmatute omaduste ja nõuetekohase talitluse kohta 5-aastase garantii. Me garanteerime, et kõnealune toode on vaba materjali-, valmistamis- ja konstruktsioonivigadest. Me garanteerime kõigi elektrooniliste koostedetailide ja kaablite talitluskõlblikkuse ning et kasutatud valmistamismaterjalid ja nende pealispind on puudustevabad.

Kaebuste esitamine

Kui soovite tootega seonduvalt reklamatsiooni esitada, siis palun saatke see komplektsena ja tasutud tarnega koos originaal-ostutšekiga, mis peab sisaldama ostkuupäeva andmeid ning toote nimetust, meie edasimüijale või otse meile, Fortronic AS, Tööstuse tuse 10, 61715, Törvandi. Me soovitame Teil ostutšekki seetõttu kuni garantilaja mõõdumisoni hoolikalt alal hoïda. STEINEL ei vastuta tagaisaatmise raamos esinevate transpordikulude ja -riskide eest.

Informatsiooni garantiljuhtumi kehtestamiseks saate meie koduleheit www.fortronic.ee või www.steinel-professional.de/garantie

Garantiljuhtumi esinemise või mõne toote kohta küsimuste tekkimise korral võite meile osmaspäevast reedeni 9.00-17.00 vahemikus teeninduse numbril [phone] helistada.

1. Käitusrikked
   Rike Pōhjus Abi

Sensoril puudub pinge	■ Juhe katkenud	■ Kontrollige KNX pingetoidet
Sensor ei lūlitu sisse	■ Hõöglamp defektine■ Päevarežiimi puhul, hämaruseseadistus paikneb öörežiimil	■ Vahetage hõöglamp■ Seadistage uuesti
Sensor ei lūlitu välja	■ Pidev liikumine tuvas- tuspiirkonnas	■ Kontrollige piirkonda
Sensor lūlitub alati SISSE/VÄLJA	■ Kardin, lill vms liigub anduri töötsoonis ja see lūlitub liikumise tõttu uuesti	■ Kontrollige piirkonda
Sensor lūlitub soovima- tult sisse	■ Sensor asub WLANi või muu raadiosagedusliku allika läheduses	■ Paigaldage raadiosage- duslikust allikast vähe- malt 2 m kaugusele

1. Tehnilised andmed

Mõõtmed P × L × K Pindpaigaldatav, ümmargune ∅		126 × 52 mm
	Pindpaigaldatav, kandiline	95 × 95 × 52 mm
	Süvispaigaldatav, ümmargune ∅	124 × 64 mm
	Süvispaigaldatav, kandiline	94 × 94 × 64 mm
Kasutuskoht Hooneto soes
Toitepinge KNX siinipinge kaudu, 21 V n-dash 30 V		(SELV)
Sensoorika 5,8 GHz kõrgsagedus
Paigalduskõrgus 2 n-dash 2,8 m
Kilrgusvõimsus u 1 mW
Seadistamine ETS-tarkvara, kaugjuhtimispuldi või slini kaudu
Tuvastusnurk 360° avamisnurgaga 180°
Põhiheledus	1-255 min
Hämarusnivoo seadistamine	2-1000 luksi, Teach
Valguse väljund Valgus 1 - valgus 2	Lülitamine/hämardamine/põhivalgustugevus
Järeltalitlusaeg valgustus	1-255 min
KVK järeltalitlusaeg 1-255 min
KVK sisselüitusvlivitus	Ruumi järelevalve, 1-255 min
Edasised väljundid	Telegrammirežlimis
Kaitselik	Pindpaigaldatav: IP54	Süvispaigaldatav: IP20
Temperatuurivahemik	-20 °C kuni +50 °C
