| Typ produktu | KNX pohybový detektor |
| Značka | Steinel |
| Model | HF 3360 KNX |
| Technologie detekce | Hyperfrekvence 5,8 GHz |
| Detekční úhel | 360° (úhel otevření 180°) |
| Instalační výška | 2 - 2,8 m |
| Napájení | Bus KNX, 21 V - 30 V DC (SELV) |
| Vysílací výkon | Přibližně 1 mW |
| Nastavení | Pomocí softwaru ETS (v4.0+) a dálkových ovladačů (RC6, RC7, Smart Remote) |
| Výstupy | Světlo 1 / Světlo 2 (spínání, stmívání, orientační světlo), telegram "V provozu" |
| Časové zpoždění osvětlení | 1 - 255 minut |
| Časové zpoždění HVAC | 1 - 255 minut (topení, ventilace, klimatizace) |
| Orientační světlo | 1 - 255 minut |
| Spínací práh (jas) | 2 - 1000 luxů, režim učení |
| Rozměry (nástěnný montáž, kulatý) | ∅126 x 52 mm |
| Rozměry (nástěnný montáž, čtvercový) | 95 x 95 x 52 mm |
| Rozměry (zapuštěný montáž, kulatý) | ∅124 x 64 mm |
| Rozměry (zapuštěný montáž, čtvercový) | 94 x 94 x 64 mm |
| Stupeň krytí (nástěnný) | IP54 |
| Stupeň krytí (zapuštěný) | IP20 |
| Teplotní rozsah | -20 °C až +50 °C |
| Oblast používání | Interiér |
| Montáž | Stropní nebo nástěnný, nástěnný nebo zapuštěný |
| Údržba | Čistěte čočku vlhkým hadříkem (bez čisticích prostředků) |
| Záruka výrobce | 5 let (v závislosti na podmínkách) |
Často kladené otázky - HF 3360 KNX STEINEL
Dotazy uživatelů ohledně HF 3360 KNX STEINEL
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Pohybový detektor ve formátu PDF zdarma! Najděte svůj návod HF 3360 KNX - STEINEL a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. HF 3360 KNX značky STEINEL.

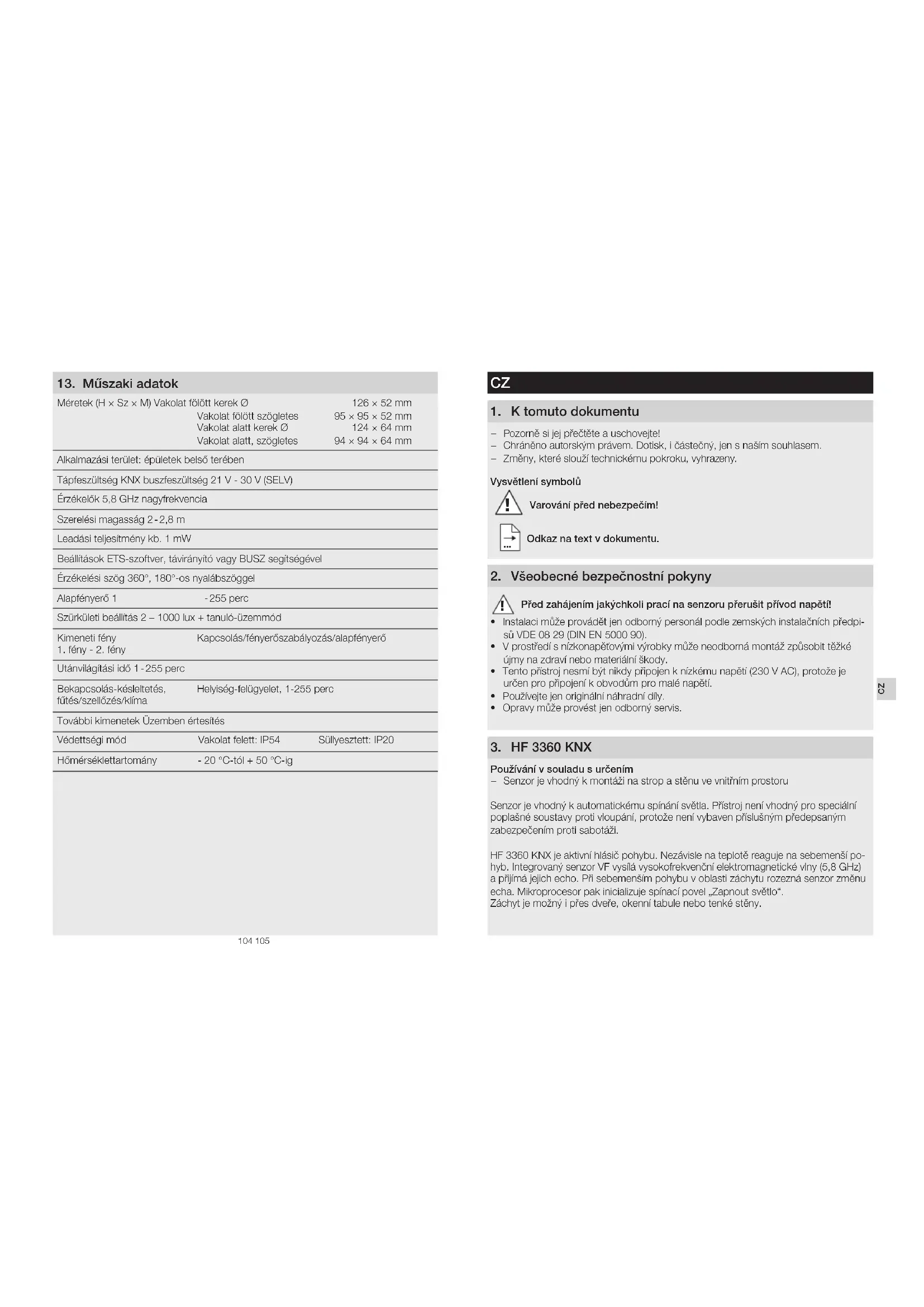

NÁVOD K OBSLUZE HF 3360 KNX STEINEL
CZ ..... 105 Dodržujte informace v textové částil!
1. K tomuto dokumentu
- Pozomě si jej přečtěte a uschovejte!
- Chráněno autorským právem. Dotisk, i částečný, jen s naším souhlasem.
- Změny, které slouží technickému pokroku, vyhrazeny.
Vysvětlení symbolů
Varování před nebezpečím!
Odkaz na text v dokumentu.
2. Všeobecné bezpečnostní pokyny
Před zahájením jakýchkoli prací na senzoru přerušit přívod napětí!
- Instalaci může provádět jen odborný personal podle zemských instalačních předpisů VDE 08 29 (DIN EN 5000 90).
- V prostředí s nizkonapětovými výrobky může neodborná montáz způsobit těžké újmy na zdraví nebo materiální škody.
- Tento přístroj nesmi být nikdy připojen k nízkému napětí (230 V AC), protože je určen pro připojení k obvodům pro malé napětí.
- Používejte jen originální náhradní díly.
- Opravy může provést jen odbomý servis.
3. HF 3360 KNX
Používání v souladu s určením
- Senzor je vnodný k montáži na strop a stěnu ve vnitřím prostoru
Senzor je vhodný k automatickému spínání světla. Přístroj není vhodný pro speciální poplašné soustavy proti vloupání, protože není vybaven příslušným předepsaným zabezpočením proti sabotáži.
HF 3360 KNX je aktivní hlásič pohybu. Nezávisle na teplotě reaguje na sebemenší pohyb. Integrovaný senzor VF vysláva vysokofrekvenční elektromagnetické vlny (5,8 GHz) a přijímá jejich echo. Při sebemenším pohybu v oblasti záchytu rozezná senzor změnu echa. Mikroprocesor pak inicializuje spínací povel „Zapnout světlo“. Záchyt je možný i přes dvoře, okenní tabule nebo tenké stěny.
Všechna funkční nastavení mohou být volitelně prováděna dálkovým ovládáním RC6, RC7 i Smart Remote. (→ 7. Příslušenství)
Rozsah dodávky, montáz na omítku (obr. 3.1)
Rozsah dodávky, montáz pod omítku (obr. 3.2)
Přehled zařízení (obr. 3.3)
A Stavová LED
B Programovací tlačitko
C Zátěžový modul, síťové přívodní vedení na omitku
D Zátěžový modul, síťové přívodní vedení pod omítku
E Ozdobný kryt kulatý nebo hranatý
F Senzorový modul
Rozměry výrobku
Montáž na strop/stěnu na omítku a pod omítku (obr. 3.4)
4. Pokyny k instalaci
Schéma zapojení (obr. 4.1)
K montáži HF 3360 KNX je jako alternativa k dostání rohový nástěnný držák (č. výrobku 035174 bílá).
- Varianta na omítku
Pří poškození těsnící prýže musí být otvory k průchodu kabelu utěsněny objimkou s dvojitou membránou M16, popř. M20 (min. IP54).
K montáži na stěnu je vedle těsnicí prýže naznačen otvor pro kondenzovanou vodu (∅ vrtáku 5 mm). Ten musí být v případě potřeby otevřen. (obr. 5.4)
5. Montáž
- Zkontrolovat poškození u všech konstrukčních dílů.
- Při poškození výrobek nepoužívat.
Postup při montáži
Nástěnná montáž prívodního vedení pod omítku (obr. 5.1)
Stropní montáž přívodního vedení pod omítku (obr. 5.2)
Stropní montáž přívodního vedení na omítku (obr. 5.3)
Nástěnná montáž přívodního vedení na omítku (obr. 5.4)
- Ozdobný kryt sejmout ze senzorového modulu.
- Senzorový modul odpojit od zátěžového modulu.
Montáž pod omítku (obr. 5.1/5.2)
- Připojit zásuvné spojení.
• Stisknout programovací tlačitko (B) - Nasadit upevňovací šrouby a namontovat zátěžový modul.
- Provést nastavení. (→ 6. Funkce a nastavení)
Montáž na omítku (obr. 5.3/5.4)
- Nasadit upevňovací šrouby a namontovat zátěžový modul.
- Připojit zásuvné spojení.
• Stisknout programovací tlačitko (B). - Provést nastavení. (-Funkce a nastavení)
- Sestavit a sešroubovat senzor a zátěžový modul.
- Nasunout ozdobný kryt.
Graf dosahu (obr. 5.5)
6. Funkce/nastavení
Popis aplikace najdete na adrese knx.stinel.de
Funkce, které mají být použity, se nastaví v okně parametrů „Všeobecné nastavení“ pomocí Engineering Tool Software (ETS) od vorze ETS4.0.
- Přidělte fyzickou adresu a v ETS vytvořte aplikační program.
- Fyzickou adresu a aplikacní program zavedte do hláslče pohybu. Budete-li vyzvání, pak stiskněte programovací tlačitko (B)
- Po úspěšném programování zhasne červená LED.
Funkce RC6
- Servisníprovoz
- Dosah, citlivost senzoru VF
– Světelnost, žádaná světelnost, teach-in - Doba doběhu řízení osvětlení
– Zpoždění zapnutí TVK, monitorování místnosti, doba doběhu TVK - Doba zapnutí základního osvětlení, žádaná světelnost, teach-in
- Prezenční a osvětlovací zkušební provoz
Funkce RC7
- Funkce stmívání
- Rozsvícení/zhasnutí světla 4 hod.
- Aktivovat uložení scénáře
- Reset
Dálkové ovládání Smart Remote
- Nahradí dálková ovládání RC6 a RC7
- Rízení prostřednictvím smartphonu nebo tabletu
– Zavést vhodnou aplikaci a vytvořit spojení prostřednictvím Bluetooth
Doplňkové funkce Smart Remote
- Program Mode (režim)
Funkce LED
- Programovací provoz: Svítí LED
- Normální provoz: LED zůstane zhasnutá
- Zkušební režim: LED svítí u detekovaného pohybu
– Dálkové ovládání: LED bliká 10krát za sekundu
Podrobné popisy v návodu k obsluze příslušného dálkového ovládání.
7. Příslušenství (volitelně)
– Uživatelské dálkové ovládání RC6 EAN 4007841 593018
- Servisní dálkové ovládání RC7 EAN 4007841 592912
- Dálkové ovládání Smart Remote EAN 4007841 009151
8. Údržba/ošetřování
Údržba není možná.
Snímací čočku je v případě znečištění možno očistit vlhkým hadříkem (bez použití čisticích prostředků).
9. Likvidace
Elektrická zařízení, příslušenství a obaly by měly být odvezeny k ekologickému opě- tovnému zhodnocení.
Nevyhazujte elektrická zařízení do domovního odpadu!
Jen pro země EU:
V souladu s platnou evropskou směmici o odpadních elektrických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována a odevzdána k ekologickému opětovnému zhodnocení.
10. Prohlášení o shodě
Timto STEINEL Vertrieb GmbH prohlašuje, že typ rádlového zařízení HF 3360 KNX je v souladu se směrnící 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.steinel.de
11. Záruka výrobce
Jako kupujícímu vám vůči prodávajícímu přináleží zákonem předepsaná práva. Pokud tato práva ve vaší zemi existují, nejsou naším prohlášením o záruce zkrácena ani omezena. Poskytneme vám 5 letou záruku na bezvadné provedení a řádnou funkčnost vašeho profesionálního senzorického výrobku značky STEINEL. Ručíme za to, že tento výrobek nemá materiálové, výrobní a konstrukční vady. Ručíme za funkčnost všech elektronických součástek a kabelů, i za nezávadnost všech použitých materiálů a jejich povrchů.
Uplatňování záruky
Chcete-li váš výrobek reklamovat, zašlete jej nedemontovaný a vyplaceně s originálním dokladem o koupi, který musí obsahovat datum koupě a název výrobku, vašemu prodejci nebo přímo nám, na adresu NECO SK, a.s. Ružová 111, 019 01 Ilava. Doporučujeme vám, abyste doklad o koupi do uplynutí záruční doby pečlivě uschovali. Společnost STEINEL neručí za přepravní náklady a rizika tykající se zpětného zaslání.
Další informace k uplatňování záruky jsou uvedeny na naší webové stránce www.neco.sk
Jestliže budete uplatňovat reklamaci nebo máte nějaké dotazy týkající se výrobku, můžete nám kdykoli zavolat na servisní horkou linku +421/42/4 45 67 10.
- Provozní poruchy
| Porucha Příčina Náprava | ||
| Senzor je bez napětí | ■ Vedení přerušené ■ Zkontrolovat zdroj napětí KNX | |
| Senzor nezapíná | ■ Vadná žárovka■ Při denním provozu je zvoleno soumrakové nastavení odpovídající nočnímu provozu | ■ Vyměnit žárovku■ Znovu nastavit |
| Senzor nevypíná | ■ Trvalý pohyô v oblas-ti záchytu | ■ Zkontrolovat oblast |
| Senzor střídavě zapíná a vypíná | ■ V oblasti záchytu sen-zoru se stále pohybu-ji např. záclona, květina atd., a tak dochází ke stálému spínání | ■ Zkontrolovat oblast |
| Senzor zapíná v nevhod-nou dobu | ■ Senzor v bízkosti WLAN nebo jiných rádiových zdrojů | ■ Instalovat minimál-ně 2 m od rádiového zdroje |
- Technické parametry
| Rozměry (d × š × v) na omítce kulaté ∅ | 126 × 52 mm | |
| na omítce hranaté | 95 × 95 × 52 mm | |
| pod omítkou kulaté ∅ | 124 × 64 mm | |
| pod omítkou hranaté | 94 × 94 × 64 mm | |
| Misto instalace v interiéru budov | ||
| Napájecí napětí napětí sběrnice KNX, 21–30 V | ——(SELV) | |
| Senzorika 5,8 GHz vysoký kmitočet | ||
| Montážní výška 2–2,8 m | ||
| Vysilací výkon asi 1 mW | ||
| Nastavení softwarem ETS, dálkovým ovládáním nebo sběrnicí | ||
| Úhel záchytu 360° s úhlern otevření 180° | ||
| Základní jas 1–255 min | ||
| Soumrakové nastavení 2–1 000 lx, teach (konfigurační režím) | ||
| Výstup světla světlo 1 – světlo 2 | spínání/stmívání/základní jas | |
| Doba doběhu osvětlení | 1–255 min | |
| Doba doběhu TVK | 1–255 min | |
| Zpoždění zapnutí TVK | monitorování místnosti, 1–255 min. | |
| Další výstupy | telegram V provozu | |
| Krytí | na omítku: IP54 pod omítku: IP20 | |
| Teplotní rozmezí | - 20 °C až + 50 °C | |
SK
1. O tomto dokumente
Odkaz na textové pasáže v dokumente.
2. Všeobecné bezpečnostné pokyny
Na montáž HF 3360 KNX je volitelne k dispozícii rohový stenový držlak (č. výr. 035174 biela).
– Variant montáže na omietku
V prípade poškodenia tesniacej gumy utesnite otvory na kábel prirubou s dvojitou membránou M16, resp. M20 (min. IP54).
- Odpojte dizajnové tienidlo od senzorového modulu.
- Odpojte senzorový modul od záťažového modulu.
Dialkové ovládanie Smart Remote
7. Príslušenstvo (vol. výbava)
- Dialkové ovládanie pre používatela RC6 EAN 4007841 593018
- Servisné dialkové ovládanie RC7 EAN 4007841 592912
- Dialkové ovládanie Smart Remote EAN 4007841 009151
8. Starostlivost/údržba
Údržba nie je možná.
D Močnostní modul podometna napeljava
