HF 3360 KNX - Bewegungsmelder STEINEL - Kostenlose Bedienungsanleitung

Produkttyp	KNX-Bewegungsmelder
Marke	Steinel
Modell	HF 3360 KNX
Erkennungstechnologie	Hochfrequenz 5,8 GHz
Erfassungswinkel	360° (Öffnungswinkel 180°)
Montagehöhe	2 - 2,8 m
Stromversorgung	KNX-Bus, 21 V - 30 V DC (SELV)
Sendeleistung	Ca. 1 mW
Einstellungen	Über ETS-Software (v4.0+) und Fernbedienungen (RC6, RC7, Smart Remote)
Ausgänge	Licht 1 / Licht 2 (Schalten, Dimmen, Orientierungslicht), Telegramm 'In Betrieb'
Beleuchtungsnachlaufzeit	1 - 255 Minuten
HLK-Nachlaufzeit	1 - 255 Minuten (Heizung, Lüftung, Klimatisierung)
Orientierungslicht	1 - 255 Minuten
Ansprechschwelle (Helligkeit)	2 - 1000 Lux, Lernmodus
Abmessungen (Aufputz, rund)	∅126 x 52 mm
Abmessungen (Aufputz, eckig)	95 x 95 x 52 mm
Abmessungen (Unterputz, rund)	∅124 x 64 mm
Abmessungen (Unterputz, eckig)	94 x 94 x 64 mm
Schutzart (Aufputz)	IP54
Schutzart (Unterputz)	IP20
Temperaturbereich	-20 °C bis +50 °C
Einsatzbereich	Innenbereich
Montage	Decke oder Wand, Aufputz oder Unterputz
Wartung	Linse mit einem feuchten Tuch reinigen (kein Reinigungsmittel)
Herstellergarantie	5 Jahre (vorbehaltlich der Bedingungen)

Häufig gestellte Fragen - HF 3360 KNX STEINEL

Wie groß ist die Reichweite des HF 3360 KNX Detektors?

Die Reichweite hängt von der Montageumgebung ab. Das Reichweitendiagramm ist in der Anleitung (Abb. 5.5) enthalten. In der Regel erfasst er Bewegungen in einem Radius von mehreren Metern bei 360°.

Kann der Detektor durch Fenster oder dünne Trennwände hindurch arbeiten?

Ja, der HF-Detektor verwendet Hochfrequenzwellen (5,8 GHz), die Türen, Fenster und dünne Trennwände durchdringen. Allerdings können Dicke und Material die Reichweite verringern.

Wie stelle ich Empfindlichkeit und Nachlaufzeit ein?

Die Einstellungen erfolgen über die ETS-Software (Version 4.0 oder neuer) oder mit den optionalen Fernbedienungen RC6, RC7 oder Smart Remote. Die Fernbedienung RC6 ermöglicht die Einstellung von Reichweite, Helligkeit, Beleuchtungsnachlaufzeit und Testmodus.

Was tun, wenn der Detektor ständig ein- und ausschaltet?

Dies kann durch eine ständige Bewegung im Erfassungsbereich (Vorhang, Pflanze usw.) verursacht werden. Überprüfen und passen Sie den Erfassungsbereich an oder reduzieren Sie die Empfindlichkeit über die Fernbedienung oder ETS.

Welche Versorgungsspannung wird benötigt?

Der HF 3360 KNX wird über den KNX-Bus mit Kleinspannung (21-30 V DC, SELV) versorgt. Schließen Sie ihn niemals an 230 V an.

Kann der Detektor für eine Einbruchmeldeanlage verwendet werden?

Nein, dieser Detektor ist ausschließlich für die automatische Lichtschaltung konzipiert. Er ist nicht vandalismussicher und nicht für spezielle Alarmanlagen geeignet.

Wie reinige ich den Detektor?

Verwenden Sie ein feuchtes Tuch zur Reinigung der Erfassungslinse. Verwenden Sie keine Reinigungsmittel oder Scheuermittel.

Was tun, wenn der Detektor das Licht nicht einschaltet?

Überprüfen Sie zuerst die KNX-Versorgung. Wenn die Glühlampe defekt ist, ersetzen Sie sie. Tagsüber kann die Ansprechschwelle im Nachtmodus eingestellt sein; passen Sie sie über ETS oder die Fernbedienung an.

Ist der Detektor mit allen KNX-Systemen kompatibel?

Ja, er ist für den standardmäßigen KNX-Bus ausgelegt und wird mit der ETS-Software ab Version 4.0 programmiert.

Welches Zubehör ist für diesen Detektor erhältlich?

Das optionale Zubehör umfasst die Fernbedienungen RC6 (Benutzer), RC7 (Service) und Smart Remote (Steuerung über Smartphone/Tablet). Ein Winkel-Wandhalter (Art.-Nr. 035174) ist ebenfalls erhältlich.

BEDIENUNGSANLEITUNG HF 3360 KNX STEINEL

STEINEL Vertrieb GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Tel: [phone]

www.steinel.de

110071787 06/2019_A Technische Änderungen vorbehalten. / Subject to technical modification without notice.

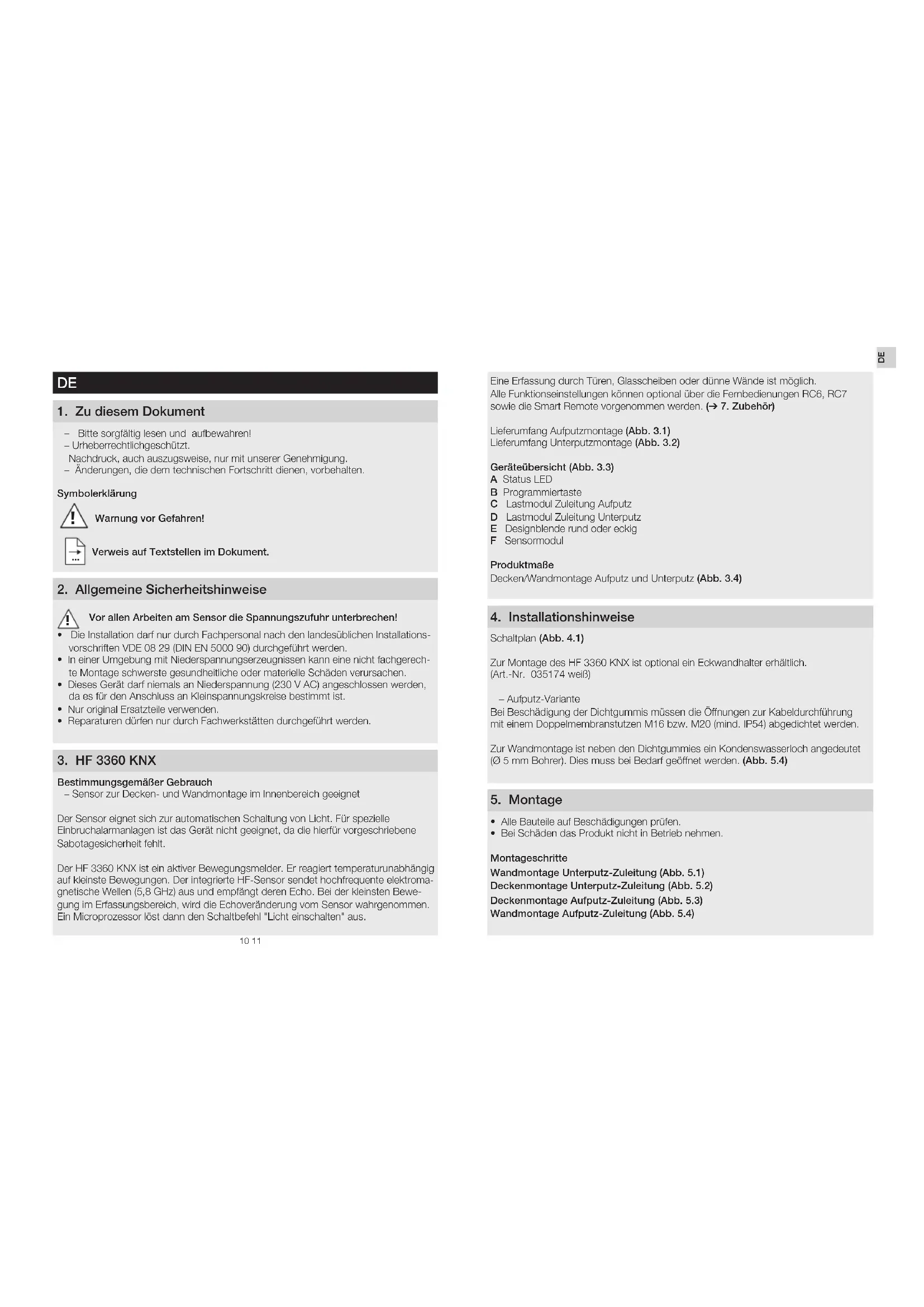

DE....10 Textteil beachten!

1. Zu diesem Dokument

• Bitte sorgfältig lesen und aufbewahren!
• Urheberrechtlichgeschützt.
  Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
• Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Symbolerklärung

Warnung vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Sensor die Spannungszufuhr unterbrechen!

• Die Installation darf nur durch Fachpersonal nach den landesüblichen Installationsvorschriften VDE 08 29 (DIN EN 5000 90) durchgeführt werden.
• In einer Umgebung mit Niederspannungserzeugnissen kann eine nicht fachgerechte Montage schwerste gesundheitliche oder materielle Schäden verursachen.
• Dieses Gerät darf niemals an Niederspannung (230 V AC) angeschlossen werden, da es für den Anschluss an Kleinspannungskreise bestimmt ist.
• Nur original Ersatzteile verwenden.
• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.

3. HF 3360 KNX

Bestimmungsgemäßer Gebrauch

- Sensor zur Decken- und Wandmontage im Innenbereich geeignet

Der Sensor eignet sich zur automatischen Schaltung von Licht. Für spezielle Einbruchalamanlagen ist das Gerät nicht geeignet, da die hierfür vorgeschriebene Sabotagesicherheit fehlt.

Der HF 3360 KNX ist ein aktiver Bewegungsmelder. Er reagiert temperaturunabhängig auf kleinste Bewegungen. Der integrierte HF-Sensor sendet hochfrequente elektromagnetische Wellen (5,8 GHz) aus und empfängt deren Echo. Bei der kleinsten Bewegung im Erfassungsbereich, wird die Echoveränderung vom Sensor wahrgenommen. Ein Microprozessor löst dann den Schaltbefehl "Licht einschalten" aus.

Eine Erfassung durch Türen, Glasscheiben oder dünne Wände ist möglich. Alle Funktionseinstellungen können optional über die Fernbedienungen RC6, RC7 sowie die Smart Remote vorgenommen werden. (→ 7. Zubehör)

Lieferumfang Aufputzmontage (Abb. 3.1) Lieferumfang Unterputzmontage (Abb. 3.2)

Geräteübersicht (Abb. 3.3)

A Status LED
B Programmiertaste
C Lastmodul Zuleitung Aufputz
D Lastmodul Zuleitung Unterputz
E Designblende rund oder eckig
F Sensormodul

Produktmaße

Decken/Wandmontage Aufputz und Unterputz (Abb. 3.4)

4. Installationshinweise

Schaltplan (Abb. 4.1)

Zur Montage des HF 3360 KNX ist optional ein Eckwandhalter erhältlich. (Art.-Nr. 035174 weiß)

-Aufputz-Variante

Bei Beschädigung der Dichtgummis müssen die Öffnungen zur Kabeldurchführung mit einem Doppelmembranstutzen M16 bzw. M20 (mind. IP54) abgedichtet werden.

Zur Wandmontage ist neben den Dichtgummies ein Kondenswasserloch angedeutet (Ø 5 mm Bohrer). Dies muss bei Bedarf geöffnet werden. (Abb. 5.4)

5. Montage

• Alle Bauteile auf Beschädigungen prüfen.
• Bei Schäden das Produkt nicht in Betrieb nehmen.

Montageschritte

Wandmontage Unterputz-Zuleitung (Abb. 5.1)

Deckenmontage Unterputz-Zuleitung (Abb. 5.2)

Deckenmontage Aufputz-Zuleitung (Abb. 5.3)

Wandmontage Aufputz-Zuleitung (Abb. 5.4)

• Designblende vom Sensormodul trennen.
• Sensormodul vom Lastmodul trennen
  • Steckverbindung anschließen.
• Programmiertaste (B) drücken.
• Befestigungsschrauben einsetzen und Lastmodul montieren.
• Einstellungen vornehmen. (→ 6. Funktionen und Einstellungen)
• Befestigungsschrauben einsetzen und Lastmodul montieren.
  • Steckverbindung anschließen.
• Programmiertaste (B) drücken.
• Einstellungen vornehmen. (→ 6. Funktionen und Einstellungen)
• Sensor und Lastmodul zusammenstecken und verschrauben.
• Designblende aufstecken.

Montage Unterputz (Abb. 5.1/5.2)

Montage Aufputz (Abb. 5.3/5.4)

Reichweitendiagramm (Abb. 5.5)

6. Funktionen/Einstellungen

Die Applikationsbeschreibung finden Sie unter knx.steinel.de

Funktionen, die genutzt werden sollen, werden über das Parameter-Fenster "Allgemeine Einstellung" mit der Engineering Tool Software (ETS) ab Version ETS4.0 eingestellt.

1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
2. Physikalische Adresse und Applikationsprogramm in den Bewegungsmelder laden. Wenn Sie dazu aufgefordert werden, den Programmiertaster (B) drücken.
3. Nach erfolgreicher Programmierung erlischt die rote LED.

Funktionen RC6

• Service-Betrieb
• Reichweite, Sensorempfindlichkeit HF
• Helligkeitswert, Helligkeitssollwert, Teach-In
  – Nachlaufzeit Beleuchtungssteuerung
  – Einschaltverzögerung HLK, Raumüberwachung, Nachlaufzeit HLK
  -Einschaltdauer Grundbeleuchtung, Helligkeitssollwert, Teach-In
• Präsenz- und Beleuchtungs-Testbetrieb

Funktionen RC7

• Dimmfunktion
• Licht AN/AUS 4 h
  – Szene speichern aktivieren
• Reset

Smart Remote

• Ersetzt die Fernbedienungen RC6 und RC7
• Steuerung per Smartphone oder Tablet
• Passende App laden und per Bluetooth verbinden

Zusatzfunktionen Smart Remote

-Programm Mode

LED Funktion

• Programmierbetrieb: LED leuchtet
• Normalbetrieb: LED bleibt aus
• Testbetrieb: LED leuchtet bei detektierter Bewegung
• Fernbedienung: LED blinkt 10 mal pro Sekunde

Detaillierte Beschreibungen in den Bedienungsanleitungen der jeweiligen Fernbedienung.

7. Zubehör (optional)

• Nutzer Fembedienung RC6 EAN 4007841 593018
• Service Fernbedienung RC7 EAN 4007841 592912
• Smart Remote EAN 4007841 009151

8. Wartung/Pflege

Das Produkt ist wartungsfrei.

Die Erfassungslinse kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.

9. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und Ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

10. Konformitätserklärung

Hiermit erklärt STEINEL Vertrieb GmbH, dass der Funkanlagentyp HF 3360 KNX der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de

11. Herstellergarantie

Herstellergarantie für Unternehmer, wobei Unternehmer eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.

Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Kunde gerne eine unentgeitliche Garantie gemäß den nachstehenden Bedingungen:

Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur oder Austausch mangelhatter Teile ggt. Austausch durch ein Nachfolgemodell oder Erstellung einer Gutschrift), die nachweislich innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen.

Die Garantiezeit für

- Sensorik / Außenleuchten / Innenleuchten beträgt: 5 Jahre und beginnt mit dem Kaufdatum des Produktes.

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
• bei Transportschäden oder -verlusten.

Diese Herstellergarantie lässt Ihre gesetzlichen Rechte unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Rechten und beschränken oder ersetzen diese nicht.

Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.

1. Betriebsstörungen

Störung Ursache Abhilfe
Sensor ohne Spannung	■ Leitung unterbrochen	■ KNX Spannungs-versorgung überprüfen
Sensor schaltet nicht ein	■ Glühlampe defekt	■ Glühlampe austauschen
	■ bei Tagesbetrieb, Dämmerungseinstellung steht auf Nacht-betrieb	■ neu einstellen
Sensor schaltet nicht aus	■ dauemdeBewegung im Erfassungsbereich	■ Bereich kontrollieren
Sensor schaltet immer EIN/AUS	■ Gardine, Blume etc. bewegt sich im Erfassungsbereich des Sensors und schaltet durch Bewegung neu	■ Bereich kontrollieren
Sensor schaltet unerwünscht ein	■ Sensor in der Nähe von WLAN oder anderen Funkquellen	■ mindestens 2 m von der Funkquelle entfernt installieren

1. Technische Daten

Abmessungen (L × B × H) Aufputz rund ∅		126 × 52 mm
	Aufputz eckig	95 × 95 × 52 mm
	Unterputz rund ∅	124 × 64 mm
	Unterputz eckig	94 × 94 × 64 mm
Einsatzort Im Innenbereich von Gebäuden
Versorgungsspannung KNX Busspannung, 21 V - 30 V		——(SELV)
Sensorik 5,8 GHz Hochfrequenz
Montagehöhe 2 - 2,8 m
Sendeleistung ca. 1 mW
Einstellungen über ETS-Software, Fernbedienung oder BUS
Erfassungswinkel	360° mit 180° Öffnungswinkel
Grundhelligkeit	1 - 255 min
Dämmerungseinstellung	2 - 1000 Lux, Teach
Ausgang Licht Licht 1 - Licht 2	Schalten/Dimmen/Grundhelligkeit
Nachlaufzeit Beleuchtung	1 - 255 min
Nachlaufzeit HLK	1 - 255 min
Einschaltverzögerung HLK	Raumüberwachung, 1 - 255 min
weitere Ausgänge	In-Betrieb-Telegramm
Schutzart	Aufputz: IP54	Unterputz: IP20
Temperaturbereich	- 20 °C bis + 50 °C
