Ürün tipi	KNX Hareket dedektörü
Marka	Steinel
Model	HF 3360 KNX
Algılama teknolojisi	5,8 GHz hiper frekans
Algılama açısı	360° (açısal açıklık 180°)
Montaj yüksekliği	2 - 2,8 m
Güç kaynağı	KNX bus, 21 V - 30 V DC (SELV)
İletim gücü	Yaklaşık 1 mW
Ayarlar	ETS yazılımı (v4.0+) ve uzaktan kumandalar (RC6, RC7, Smart Remote) ile
Çıkışlar	Işık 1 / Işık 2 (anahtarlama, karartma, işaretleme), "Serviste" telgrafı
Aydınlatma gecikmesi	1 - 255 dakika
HVAC gecikmesi	1 - 255 dakika (ısıtma, havalandırma, iklimlendirme)
İşaretleme	1 - 255 dakika
Tetikleme eşiği (parlaklık)	2 - 1000 lüks, öğrenme modu
Boyutlar (duvara monte yuvarlak)	∅126 x 52 mm
Boyutlar (duvara monte kare)	95 x 95 x 52 mm
Boyutlar (gömme montaj yuvarlak)	∅124 x 64 mm
Boyutlar (gömme montaj kare)	94 x 94 x 64 mm
Koruma sınıfı (duvara monte)	IP54
Koruma sınıfı (gömme)	IP20
Sıcaklık aralığı	-20 °C ila +50 °C
Kullanım alanı	İç mekan
Montaj	Tavana veya duvara, yüzeye monte veya gömme
Bakım	Lensi nemli bir bezle temizleyin (deterjan kullanmayın)
Üretici garantisi	5 yıl (koşullara bağlı olarak)

Sık sorulan sorular - HF 3360 KNX STEINEL

HF 3360 KNX dedektörünün menzili nedir?

Menzil montaj ortamına bağlıdır. Menzil diyagramı kılavuzda sağlanmıştır (şek. 5.5). Genellikle, 360° çevresinde birkaç metre yarıçapındaki hareketleri algılar.

Dedektör cam veya ince bölmelerden çalışabilir mi?

Evet, HF dedektör kapıları, camları ve ince bölmeleri geçen hiper frekans dalgaları (5,8 GHz) kullanır. Ancak kalınlık ve malzeme menzili azaltabilir.

Hassasiyet ve gecikme nasıl ayarlanır?

Ayarlar ETS yazılımı (sürüm 4.0 veya üzeri) veya isteğe bağlı RC6, RC7 veya Smart Remote uzaktan kumandaları ile yapılır. RC6 uzaktan kumandası menzil, parlaklık, aydınlatma gecikmesi ve test modunu ayarlamaya olanak tanır.

Dedektör sürekli açılıp kapanıyorsa ne yapmalı?

Bu, algılama alanındaki sürekli hareketten (perde, bitki vb.) kaynaklanıyor olabilir. Algılama alanını kontrol edin ve ayarlayın veya uzaktan kumanda veya ETS ile hassasiyeti azaltın.

Gerekli besleme gerilimi nedir?

HF 3360 KNX, KNX bus tarafından çok düşük voltajla (21-30 V DC, SELV) beslenir. Asla 230 V'a bağlamayın.

Dedektör hırsız alarmı için kullanılabilir mi?

Hayır, bu dedektör yalnızca aydınlatmanın otomatik anahtarlanması için tasarlanmıştır. Vandallığa karşı korumalı değildir ve özel alarmlar için uygun değildir.

Dedektör nasıl temizlenir?

Algılama lensini temizlemek için nemli bir bez kullanın. Deterjan veya aşındırıcı ürünler kullanmayın.

Dedektör ışığı yakmıyorsa ne yapmalı?

Önce KNX beslemesini kontrol edin. Ampul arızalıysa değiştirin. Gündüz, tetikleme eşiği gece moduna ayarlanmış olabilir; ETS veya uzaktan kumanda ile ayarlayın.

Dedektör tüm KNX sistemleriyle uyumlu mu?

Evet, standart KNX bus için tasarlanmıştır ve sürüm 4.0'dan itibaren ETS yazılımı ile programlanır.

Bu dedektör için hangi aksesuarlar mevcuttur?

İsteğe bağlı aksesuarlar RC6 (kullanıcı), RC7 (servis) ve Smart Remote (akıllı telefon/tablet ile kontrol) uzaktan kumandalarını içerir. Ayrıca bir açılı duvar braketi (ref. 035174) mevcuttur.

KULLANIM KILAVUZU HF 3360 KNX STEINEL

TR......91 Metin kısmını dikkate alın!

1. Bu doküman hakkında

- Lütfen itinayla okuyun ve saklayın!

- Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.

- Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Sembol açıklaması

Tehlikelere karşı uyanı!

Dokümandaki metin kısımlarına gönderme.

2. Genel güvenlik uyarılan

Sensör üzerindeki tüm çalışmalardan önce, elektrik beslemesini kesin!

• Kurulum sadece teknik personel tarafından, VDE 08 29 (DIN EN 5000 90) geleneksel kurulum talimatlan uyarınca gerçekleştirilebilir.
• Alçak gerilimli ürünlerin bulunduğu bir ortamda yapılan usulüne aykın bir montaj işlemi, sağlığa veya maddi değerlere yönelik zararlara yol açabilir.
• Bu cihaz, düşük gerilim çevrimierine bağlanmak üzere tasarlanmış olması nedeniyle, asla alçak gerilime (230 V AC) bağlanmamalıdır.
• Sadece orijinal yedek parçalar kullanın.
• Onanımlar sadece, uzman atölyeler tarafından gerçekleştirilebilir.

3. HF 3360 KNX

Amacına uygun kullanım

- Sensör, iç mekanda tavana ve duvara montaj için uygundur

Sensör, ışığın otomatik olarak açılması için kullanılır. Öngörülmüş olan sabotaj güven- liğinin bulunmayı nedeniyle cihaz, özel hırsız alarmı sistemlerinde kullanıma uygun değildir.

HF 3360 KNX, aktif bir hareket dedektörüdür. Sıcaklıktan bağımsız, en küçük harekete bile tepki verir. Entegre edilen YF sensörü, yüksek frekansta elektromanyetik dalgalar (5,8 GHz) gönderir ve bunların yansımasını algılar. Algılama alanındaki en küçük hareketlerde dahi, yansıma değişimi sensör tarafından fark edilir. Bunu takiben bir mikro işlemci, "İşığı aç" çalıştırma komutunu gönderir.

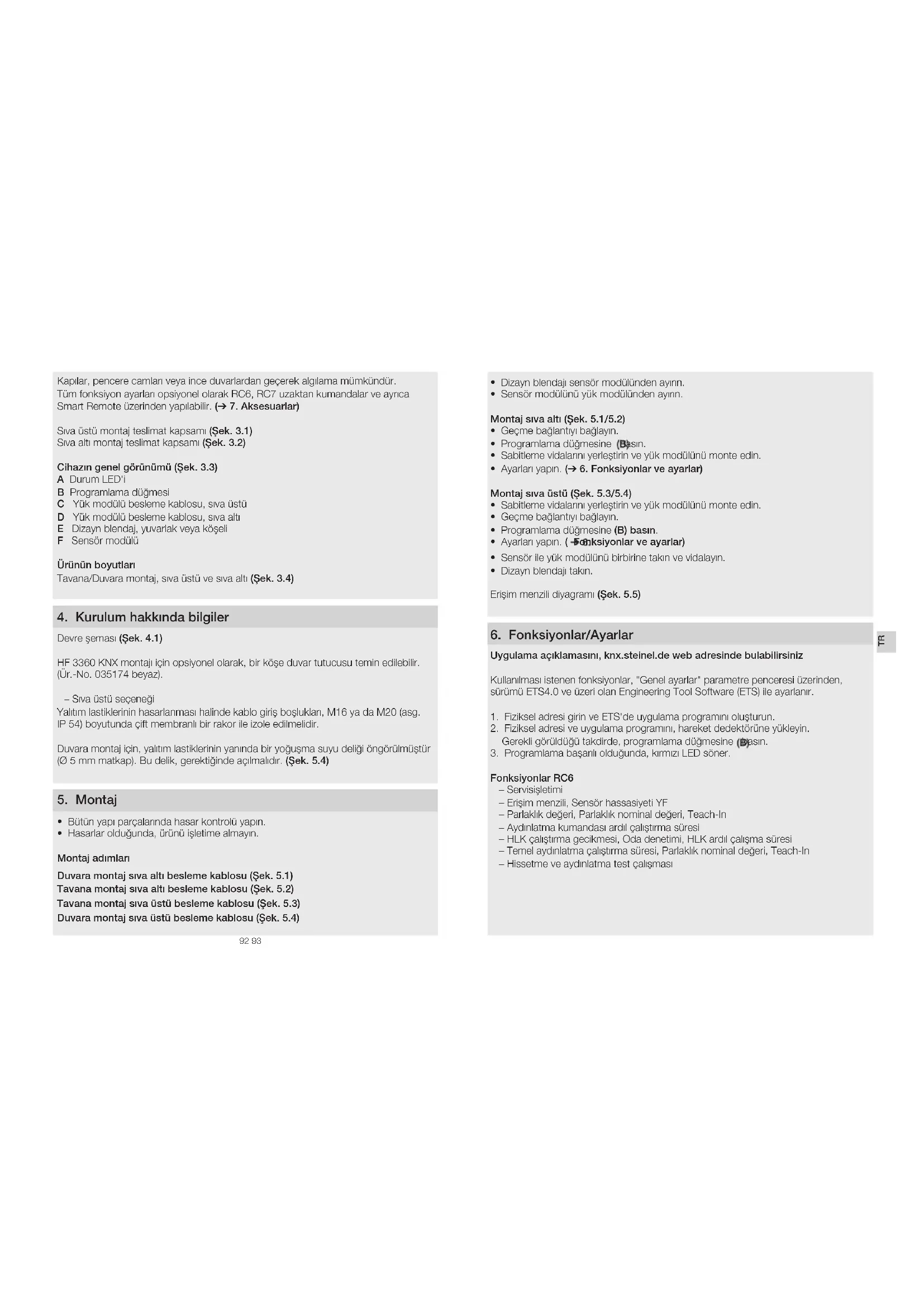

Kapilar, pencere camları veya ince duvarlardan geçerek algılama mümkündür. Tüm fonksiyon ayarları opsiyonel olarak RC6, RC7 uzaktan kurmandalar ve ayrıca Smart Remote üzerinden yapılabilir. (→ 7. Aksesuarlar)

Sıva üstü montaj teslimat kapsamı (Şek. 3.1) Sıva altı montaj teslimat kapsamı (Şek. 3.2)

Cihazın genel görünümü (Şek. 3.3)

A Durum LED'i
B Programlama düğmesi
C Yük modülü besleme kablosu, siva üstü
D Yük modülü besieme kablosu, siva altı
E Dizayn blendaj, yuvarlak veya köşeli
F Sensör modülü

Ürünün boyutları

Tavana/Duvara montaj, siva üstü ve siva altı (Şek. 3.4)

4. Kurulum hakkında bilgiler

Devre şeması (Şek. 4.1)

HF 3360 KNX montajı için opsiyonel olarak, bir köşe duvar tutucusu temin edilebilir. (Ür.-No. 035174 beyaz).

- Sıva üstü seçeneği

Yalıtım lastiklerinin hasarlanması halinde kablo giriş boşlukları, M16 ya da M20 (asg. IP 54) boyutunda çift membranlı bir rakor ile izole edilmelidir.

Duvara montaj için, yalıtım lastiklerinin yanında bir yoğuşma suyu deliği öngörülmüştür (0 5 mm matkap). Bu delik, gerektiğinde açılmalıdır. (Şek. 5.4)

5. Montaj

• Bütün yapı parçalarında hasar kontrolü yapın.
• Hasariar olduğunda, ürünü işletme almayın.

Montaj adımları

Duvara montaj siva altı besleme kablosu (Şek. 5.1)

Tavana montaj siva altı besleme kablosu (Şek. 5.2)

Tavana montaj siva üstü besleme kablosu (Şek. 5.3)

Duvara montaj siva üstü besleme kablosu (Şek. 5.4)

• Dizayn blendajı sensör modülünden ayının.
• Sensör modülünü yük modülünden ayırın.

Montaj siva altı (Şek. 5.1/5.2)

• Geçme bağlantıya bağlayın.
• Programlama düğmesine (B)sin.
• Sabitleme vidalanni yerleştirin ve yük modülünü monte edin.
• Ayarları yapın. (→ 6. Fonksiyonlar ve ayarlar)

Montaj siva üstü (Şek. 5.3/5.4)

• Sabitleme vidalanni yerleştirin ve yük modülünü monte edin.
• Geçme bağlantıı bağlayın
• Programlama düğmesine (B) basın.
• Ayarları yapın. ( - Sonksiyonlar ve ayarlar)
• Sensör ile yük modülünü birbirine takın ve vıdalayın.
• Dizayn blendajı takın.

Erişim menzili diyagramı (Şek. 5.5)

6. Fonksiyonlar/Ayarlar

Uygulama açıklamasını, knx.steinel.de web adresinde bulabilirsiniz

Kullanılması istenen fonksiyonlar, "Genel ayarlar" parametre penceresi üzerinden, sürümü ETS4.0 ve üzeri olan Engineering Tool Software (ETS) ile ayarlanır.

1. Fiziksel adresi girin ve ETS'de uygulama programını oluşturun.
2. Fiziksel adresi ve uygulama programini, hareket dedektörüne yükleyin.
   Gerekli görüldüğü takdirde, programlama düğmesine (Basin.
3. Programlama başarılı olduğunda, kımızı LED söner.

Fonksiyonlar RC6

• Servisletimi
• Erişim menzili, Sensör hassasiyeti YF
  -Parlaklik değeri, Parlaklik nominal değeri, Teach-In
• Aydınlatma kumandası ardıl çalıştırma süresi
• HLK çalıştırma gecikmesi, Oda denetimi, HLK ardil çalışma süresi
• Temel aydınlatma çalıştırma süresi, Parlaklık nominal değeri, Teach-In
• Hissetme ve aydınlatma test çalışması

Fonksiyonlar RC7

• Kisma fonksiyonu
• Isik AÇIK/KAPALI 4 saat
• Görüntü kaydını etkinleştir
• Reset

Smart Remote

• RC6 ve RC7 uzaktan kumandaların yerine geçer
• Smartphone veya Tablet üzerinden kumanda
• Uygun App'ı yükleyin ve Bluetooth yardımıyla bağlayın

Ek fonksiyonlar Smart Remote

- Program modu

LED fonksiyonu

• Programlama işletimi: LED yanar
• Normal işletim: LED kapalı kalır
• Test işletimi: LED, hareket tetiklemesinde yanar.
• Uzaktan kumanda: LED saniyede 10 defa yanıp söner

Detaylı açıklamalar, ilgili uzaktan kumandanın kullanım kılavuzundadır.

7. Aksesuarlar (opsiyonel)

• Kullanıcı uzaktan kumandası RC6 EAN 4007841 593018
• Servis uzaktan kumandası RC7 EAN 4007841 592912
• Smart Remote EAN 4007841 009151

8. Bakım/Koruma

Bakım mümkün değildir.

Algılama merceği kirlendiğinde, nemli bir bezle (deterjan kullanmadan) temizlenebilir.

9. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için: Atik Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüşüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

10. Uygunluk Açıklaması

Bu vesileyle STEINEL Vertrieb GmbH, HF 3360 KNX kablosuz sistem türünün 2014/53/EU yönetmeliğine uygunluğunu beyan eder. AT Uygunluk Beyani'nin tam metnini şu web adresinden temin edebilirsiniz: www.steinel.de

11. Üretici garantisi

Alici sıfatıyla satıcıya karşı kanun ile öngörülen garanti haklarına sahipsiniz. Bu haklar ülkenizde geçerli olduğu sürece, garanti beyanımızla staysiltamakta ve sınırlanmamaktadır. STEINEL-Professional STEINEL Profesyonel Sensörlü ürününüzün kusursuz kullanılabilirliği ve düzenli fonksiyonu konusunda 5 yıllık bir garanti süresi taniyoruz. Bu ürünün malzeme, üretim ve tasanım hatalarından annmış olduğunu garanti ediyoruz. Tüm elektronik parçaların vo kabioların işlevsellğini ve ayrıca kullanılan tüm hammaddelerde ve bunların yüzeylerinde kusursuzluğu garanti ediyoruz.

Garanti haklarından faydalanma

Ürününüzle ilgili şikayetiniz olduğunda, lütfen tam ve gönderi ücreti ödenmiş olarak, üzerinde satış tarihinin ve ürün tanımının bulunması gereken orijinal satın alma belgesiyle birlikte saticinza veya doğrudan Saos Teknoloji Elektrik LDT. ŞTİ. Halil Rifat Paşa Mah. Yüzer Havuz Sk. Perpa Ticaret Merkezi A Blok Kat: 5 No: 313 Şişli / İstanbul adresine gönderiniz. Bu nedenle, satın alma belgenizi garanti süresi sona erene kadar saklamanızı tavslıye ediyoruz. Geri göndermeyle ilgili nakliye maliyetleri ve riskleri hakkında, STEINEL hiçbir sorumluluk almaz.

Bir garanti durumunda yapılması gerekenler hakkındaki bilgileri yandaki web sitemizde bulabilirsiniz: www.saosteknoloji.com.tr

Bir garanti durumu veya ürününüzle ilgili herhangi bir sorunuz olduğunda, bize her zaman memnuniyetle AciI Servis Hattı [phone] ulaşabilirsiniz.

1. İşletim anzaları

Anza Nedeni Giderilmesi
Sensörde elektrik yok	Kablo kopuk	KNX gerlim beslemesini gözden geçirin
Sensör calışmıyor	Ampul anzalıGündüz modunda, alacakaranlık ayarı gece modundadır	Ampulü değiştirinYeniden ayarlayın
Sensör kapanmıyor	Kapsama alanında sürekli hareket var	Alanı kontrol edin
Sensör daima AÇIK/KAPALI calışıyor	Sensörün algılama alanında perde, çiçek vb. hareket ediyor ve hareket halinde yeniden calışıyor	Alanı kontrol edin
Sensör istem dışı calışıyor	Sensöryakınında WLAN veya başka radyo kaynakları var	Radyo kaynağından en az 2 m uzaklıkta kurun

1. Teknik özellikler

Boyutlar (U × G × Y) Sıva üstü yuvarlak ∅		126 × 52 mm
	Sıva üstü köşeli	95 × 95 × 52 mm
	Sıva altı yuvarlak ∅	124 × 64 mm
	Sıva altı köşeli	94 × 94 × 64 mm
Kullanım yeri Binaların iç alanında
Besleme gerilimi KNX Bus gerilimi, 21 V - 30 V		(SELV)
Algılarna sistemi 5,8 Ghz yüksek frekans
Montaj yüksekliği 2-2,8 m
Verici gücü yak. 1 mW
Ayarlar ETS yazılımı, uzaktan kumanda veya BUS üzerinden
Kapsama açısı	180° menfez açısıyla birlikte 360°
Temel parlaklık	1 - 255 dak
Alacakaranlık ayarı	2 - 1000 Lux, öğret
Çıkış Işık: Işık 1 - Işık 2	Çalıştır/Kıs/Fon parlaklığı
Ardil çalıştırma süresi Aydınlatma	1-255 dak
Ardil çalıştırma süresi HLK	1-255 dak
Çalıştırma gecikmesi HLK	Oda denetimi, 1-255 dak
diger çıkışlar	Devrede mesaji
Koruma türü Sıva üstü: IP54	Sıva altı: IP20
Sıcaklık aralığı	- 20 °C ila + 50 °C
