Producttype	KNX-bewegingsdetector
Merk	Steinel
Model	HF 3360 KNX
Detectietechnologie	Microgolf 5,8 GHz
Detectiehoek	360° (hoekopening 180°)
Installatiehoogte	2 - 2,8 m
Voeding	KNX-bus, 21 V - 30 V DC (SELV)
Zendvermogen	Ongeveer 1 mW
Instellingen	Via ETS-software (v4.0+) en afstandsbedieningen (RC6, RC7, Smart Remote)
Uitgangen	Licht 1 / Licht 2 (schakelen, dimmen, markering), telegram "In bedrijf"
Uitschakelvertraging verlichting	1 - 255 minuten
Uitschakelvertraging HVAC	1 - 255 minuten (verwarming, ventilatie, airconditioning)
Markering	1 - 255 minuten
Drempelwaarde (helderheid)	2 - 1000 lux, leermodus
Afmetingen (opbouwmontage rond)	∅126 x 52 mm
Afmetingen (opbouwmontage vierkant)	95 x 95 x 52 mm
Afmetingen (inbouwmontage rond)	∅124 x 64 mm
Afmetingen (inbouwmontage vierkant)	94 x 94 x 64 mm
Beschermingsgraad (opbouw)	IP54
Beschermingsgraad (inbouw)	IP20
Temperatuurbereik	-20 °C tot +50 °C
Gebruikszone	Binnen
Montage	Plafond of muur, opbouw of inbouw
Onderhoud	Lens reinigen met een vochtige doek (geen reinigingsmiddel)
Fabrieksgarantie	5 jaar (onder voorbehoud van voorwaarden)

Veelgestelde vragen - HF 3360 KNX STEINEL

Wat is het bereik van de HF 3360 KNX-detector?

Het bereik is afhankelijk van de montageomgeving. Het bereikdiagram wordt gegeven in de handleiding (fig. 5.5). Over het algemeen detecteert het bewegingen binnen een straal van enkele meters in 360°.

Kan de detector werken door ramen of dunne wanden?

Ja, de HF-detector gebruikt microgolven (5,8 GHz) die door deuren, ramen en dunne wanden gaan. De dikte en het materiaal kunnen het bereik echter verminderen.

Hoe stel ik de gevoeligheid en de uitschakelvertraging in?

De instellingen worden gemaakt via de ETS-software (versie 4.0 of hoger) of met de optionele afstandsbedieningen RC6, RC7 of Smart Remote. Met de RC6-afstandsbediening kunt u het bereik, de helderheid, de uitschakelvertraging van de verlichting en de testmodus instellen.

Wat te doen als de detector steeds aan- en uitschakelt?

Dit kan worden veroorzaakt door continue beweging in het detectiegebied (gordijn, plant, enz.). Controleer en pas het detectiegebied aan of verlaag de gevoeligheid via de afstandsbediening of ETS.

Wat is de benodigde voedingsspanning?

De HF 3360 KNX wordt gevoed via de KNX-bus met zeer lage spanning (21-30 V DC, SELV). Sluit hem nooit aan op 230 V.

Kan de detector worden gebruikt voor een inbraakalarm?

Nee, deze detector is alleen ontworpen voor automatische schakeling van verlichting. Hij is niet beschermd tegen vandalisme en is niet geschikt voor speciale alarmen.

Hoe reinig ik de detector?

Gebruik een vochtige doek om de detectielens te reinigen. Gebruik geen reinigingsmiddel of schurende producten.

Wat te doen als de detector het licht niet inschakelt?

Controleer eerst de KNX-voeding. Als de lamp defect is, vervang deze dan. Overdag kan de drempelwaarde op nachtmodus zijn ingesteld; pas deze aan via ETS of de afstandsbediening.

Is de detector compatibel met alle KNX-systemen?

Ja, hij is ontworpen voor de standaard KNX-bus en wordt geprogrammeerd met de ETS-software vanaf versie 4.0.

Welke accessoires zijn beschikbaar voor deze detector?

De optionele accessoires omvatten de afstandsbedieningen RC6 (gebruiker), RC7 (service) en Smart Remote (bediening via smartphone/tablet). Ook is er een muurhouder voor hoekmontage (ref. 035174) beschikbaar.

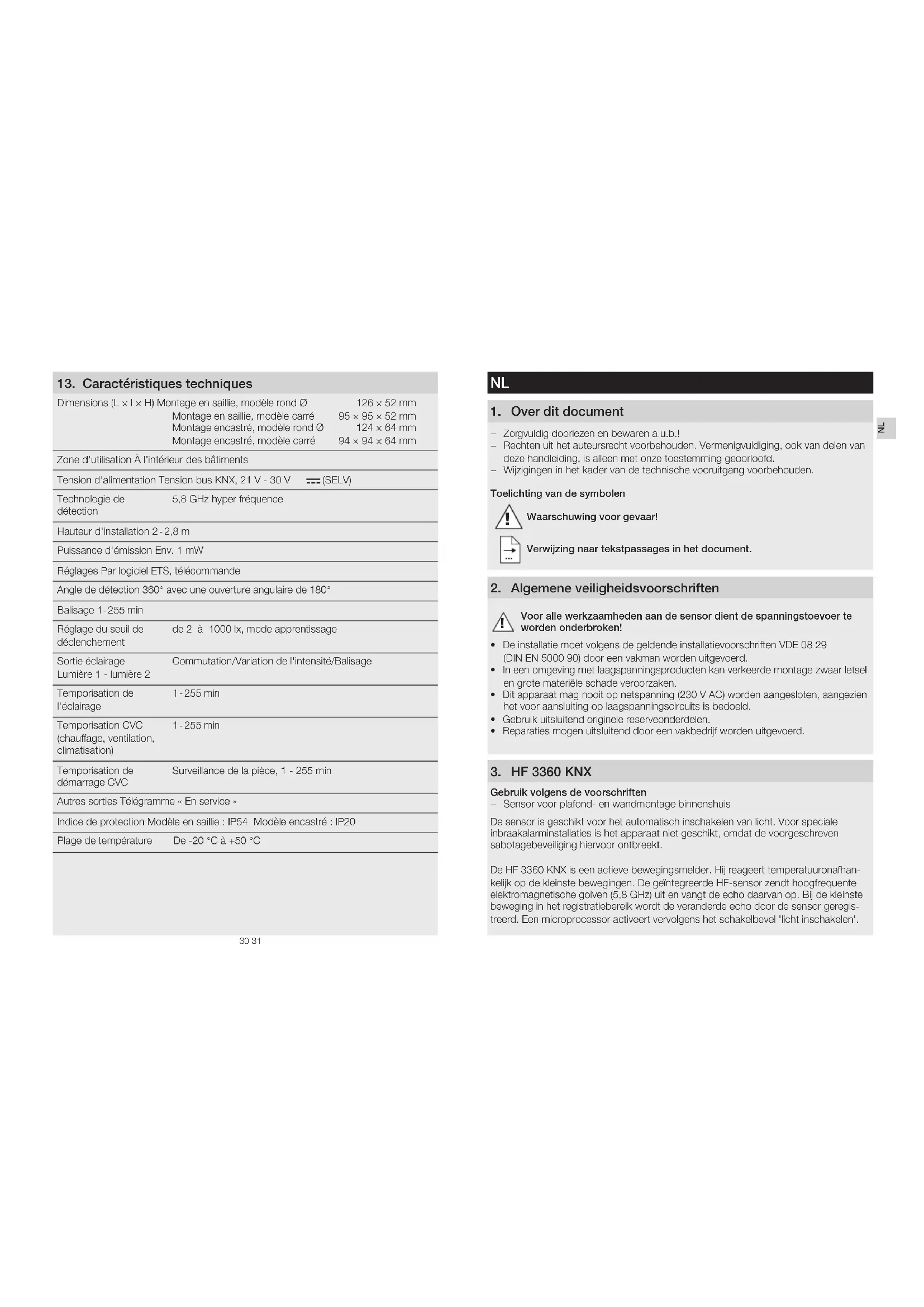

GEBRUIKSAANWIJZING HF 3360 KNX STEINEL

• Zorgvuldig doorlezen en bewaren a.u.b.!
• Rechten uit het auteursrecht voorbehouden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.
• Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan de sensor dient de spanningstoevoer te worden onderbroken!

• De installatie moet volgens de geldende installatievoorschriften VDE 08 29 (DIN EN 5000 90) door een vakman worden uitgevoerd.
• In een omgeving met laagspanningsproducten kan verkeerde montage zwaar letsel en grote materiële schade veroorzaken.
• Dit apparaat mag nooit op netspanning (230 V AC) worden aangesloten, aangezien het voor aansluiting op laagspanningscircuits is bedoeld.
• Gebruik uitsluitend originele reserveonderdelen.
• Reparaties mogen uitsluitend door een vakbedrijf worden uitgevoerd.

3. HF 3360 KNX

Gebruik volgens de voorschriften

- Sensor voor plafond- en wandmontage binnenshuis

De sensor is geschikt voor het automatisch inschakelen van licht. Voor speciale inbraakalarinstallaties is het apparaat niet geschikt, omdat de voorgeschreven sabotagebeveiliging hiervoor ontbreekt.

De HF 3360 KNX is een actieve bewegingsmelder. Hij reageert temperatuuronafhankelijk op de kleinste bewegingen. De geïntegreerde HF-sensor zendt hoogfrequente elektromagnetische golven (5,8 GHz) uit en vangt de echo daarvan op. Bij de kleinste beweging in het registratieberoik wordt de veranderde echo door de sensor geregistreerd. Een microprocessor activeert vervolgens het schakelbevel 'licht inschakelen'.

Ook door deuren, ruiten of dunne wanden heen worden bewegingen geregistreerd. Alle functie-instellingen kunnen optioneel met de afstandsbedieningen RC6, RC7 en de Smart Remote worden uitgevoerd. (→ 7. Toebehoren)

Inbegrepen bij de levering - opbouw (afb. 3.1) Inbegrepen bij de levering - inbouw (afb. 3.2)

Overzicht apparaat (afb. 3.3)

A Status-led-lampje
B Programmeertoets
C Belastingsmodule kabels op de muur
D Belastingsmodule kabels in de muur
E Designplaat rond of rechthoekig
F Sensormodule

Afmetingen product

Plafond-/wandmontage op-/inbouw (afb. 3.4)

4. Installatie-instructies

Schakelschema (afb. 4.1)

Voor de montage van de HF 3360 KNX is optioneel een hoekwandhouder verkrilgbaar (art.nr. 035174 wit).

- Opbouwvariant

Bij beschadiging van de afdichtingsdopjes dient u de openingen naar de kabeldoorvoer met een dubbele membraanmof M16 resp. M20 (min. IP54) af te dichten.

Voor de wandmontage is naast de atdichtingsdopjes ook een condenswatergat aangeduid (∅ 5 mm boor). Dit moet bij behoefte geopend worden. (afb. 5.4)

5. Montage

• Alle onderdelen controleren op beschadigingen.
• Neem het product bij beschadigingen niet in gebruik.

Montagestappen

Wandmontage kabels in de muur (afb. 5.1)

Plafondmontage kabels in het plafond (afb. 5.2)

Plafondmontage kabels op het plafond (afb. 5.3)

Wandmontage kabels op de muur (afb. 5.4)

• Sensormodule scheiden van de designplaat.
• Sensormodule scheiden van de belastingsmodule.

Montage inbouw (afb. 5.1/5.2)

• Steekverbinding aansluiten.
• Programmeertoets (B)drukken.
- Bevestigingsschroeven plaatsen en de belastingsmodule monteren.
- Instellingen uitvoeren. (→ 6. Functies en instellingen)

Montage opbouw (afb. 5.3/5.4)

• Bevestigingsschroeven plaatsen en de belastingsmodule monteren.
  • Steekverbinding aansluiten.
  • Programmeertoets (B) indrukken.
• Instellingen uitvoeren. (-functies en instellingen)
• Sensor en belastingsmodule in elkaar steken en vastschroeven.
• Designplaat aanbrengen.

Reikwijdtediagram (afb. 5.5)

6. Functies/instellingen

De toepassingsbeschrijving vindt u onder www.knx.stinel.de

De functies die moeten worden gebruikt, worden via het parametervenster 'Algemene instellingen' ingesteld met de Engineering Tool Software (ETS) vanaf versie ETS4.0.

1. Fysiek adres invoeren en toepassingsprogramma in de ETS maken.
2. Het fysieke adres en het toepassingsprogramma uploaden in de bewegingsmelder. Wanneer u hiernaar gevraagd wordt op de programmeertoets (B) drukken.
3. Na een succesvolle programmering gaat het rode led-lampje uit.

Functions RC6

• Servicemodus
• Reikwijdte, sensorgevoeligheid HF
• Lichtsterktewaarde, ingestelde lichtwaarde, teach-in
• Nalooptijd verlichtingsturing
• Inschakelvertraging HLK, bewaking, nalooptijd HLK
• Inschakelduur basisverlichting, ingestelde lichtwaarde, teach-in
• Testmodus aanwezigheid en verlichting

Functions RC7

• Dimfunctie
• Licht AAN/UIT 4 h
• Scène opslaan activeren
• Reset

Smart Remote

• Vervangt de afstandsbedieningen RC6 en RC7
• Bediening via smartphone of tablet
• Passende app laden en via Bluetooth verbinden

Extra functies Smart Remote

-Programmeermodus

Led-functie

• Programmeermodus: led brandt
• Normaal bedrijf: led blijft uit
• Testmodus: led knippert bij vastgestelde beweging
• Afstandsbediening: led knippert 10 keer per seconde

Zie voor gedetailleerde beschrijvingen in de gebruiksaanwijzingen van de betreffende afstandsbediening.

7. Toebehoren (naar keuze)

• Gebruikersafstandsbediening RC6 EAN 4007841 593018
• Service-afstandsbediening RC7 EAN 4007841 592912
• Smart Remote EAN 4007841 009151

8. Onderhoud en verzorging

Onderhoud niet mogelijk.

De registratielens kan bij vervulling met een vochtige doek (zonder schoonmaakmiddel) worden gereinigd.

9. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuill!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

10. Conformiteitsverklaring

Hierbij verklaar ik, STEINEL Vertrieb GmbH, dat het type radicapparatuur HF 3360 KNX conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.steinel.de

11. Fabrieksgarantie

Als koper heeft u t.o.v. de verkoper recht op de wettelijk voorgeschreven garantie. Voor zover dit recht op garantie in uw land bestaat, wordt die door onze garantieverklaring noch verkort, noch beperkt. Wij verlenen 5 jaar garantie op de onberispelijke staat en het correcte functioneren van uw sensorproduct uit het STEINEL Professional assortiment. Wij garanderen dat dit product geen materiaal-, productie- of constructiefouten heeft. Wij garanderen de goede werking van alle elektronische componenten en kabels, alsook dat alle toegepaste materialen en hun oppervlakken vrij van gebreken zijn.

Garantie claimen

Als u aanspraak wilt maken op garantie, dan kunt u het betreffende artikel, compleet samen met het originele aankoopbewijs en de klachtomschrijving, terugsturen naar uw leverancier of direct naar Van Spijk Agenturen, De Scheper 402, 5688 HP

Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen. STEINEL kan niet aansprakelijk worden gesteld voor de transportkosten en het transportrisico van het terugsturen.

(Op onze website www.vanspijk.nl vindt u meer informatie over het claimen van garantierechten)

Als u een garantie-aanvraag heeft of technische vragen betreffende uw product, kunt u contact opnemen met onze helpdesk [phone].

5JAAR FABRIEKS GARANTIE

1. Storingen

Storing Oorzaak Oplossing
Sensor zonder netspanning	■ Kabel onderbroken	■ KNX-stroomtoevoer controleren
Sensor schakelt niet in	■ Gloeilamp defect■ Bij daglicht, lichtinstelling staat op schemerstand	■ Gloeilamp verwisselen■ Opnieuw instellen
Sensor schakelt niet uit	■ Continue beweging binnen het registratiebereik	■ Bereikcontroleren
Sensor schakelt steeds AAN/UIT	■ Gordijn, bloem enz. beweegt in het registratiebereik van de sensor en schakelt de lamp door beweging opnieuw aan	■ Bereikcontroleren
Sensor schakelt ongewenst in	■ Sensor in de buurt van wifi of andere draadloze bronnen	■ Minimaal 2 m van de draadloze bron af installeren

1. Technische gegevens

Afmetingen (L × B × H) opbouw rond ∅		126 × 52 mm
	opbouw rechthoekig	95 × 95 × 52 mm
	inbouw rond ∅	124 × 64 mm
	inbouw rechthoekig	94 × 94 × 64 mm
Toepassing in gebouwen
Voedingsspanning KNX busspanning, 21 V - 30 V		——(SELV)
Sensor 5,8 Ghz hoogfrequentie
Montagehoogte 2 - 2,8 m
Zenovermogen ca. 1 mW
Instellingen via ETS-software, afstandsbediening of bus
Registratiehoek	360° met 180° openingshoek
Basislichtsterkte	1 - 255 min.
Schemerinstelling	2 - 1000 lux, teach
Uitgang licht licht 1 - licht 2	schakelen/dimmen/basislichtsterkte
Nalooptijd verlichting	1 - 255 min.
Nalooptijd HLK 1 - 255 min.
Inschakelvertraging HLK	bewaking, 1 - 255 min.
Overige uitgangen	in-bedrijf-telegram
Bescherming	opbouw: IP54	inbouw: IP20
Temperatuurbereik	-20 °C tot +50 °C
